Tipo di prodotto	Cappa aspirante
Marca	Brandt
Modello	AD1006B

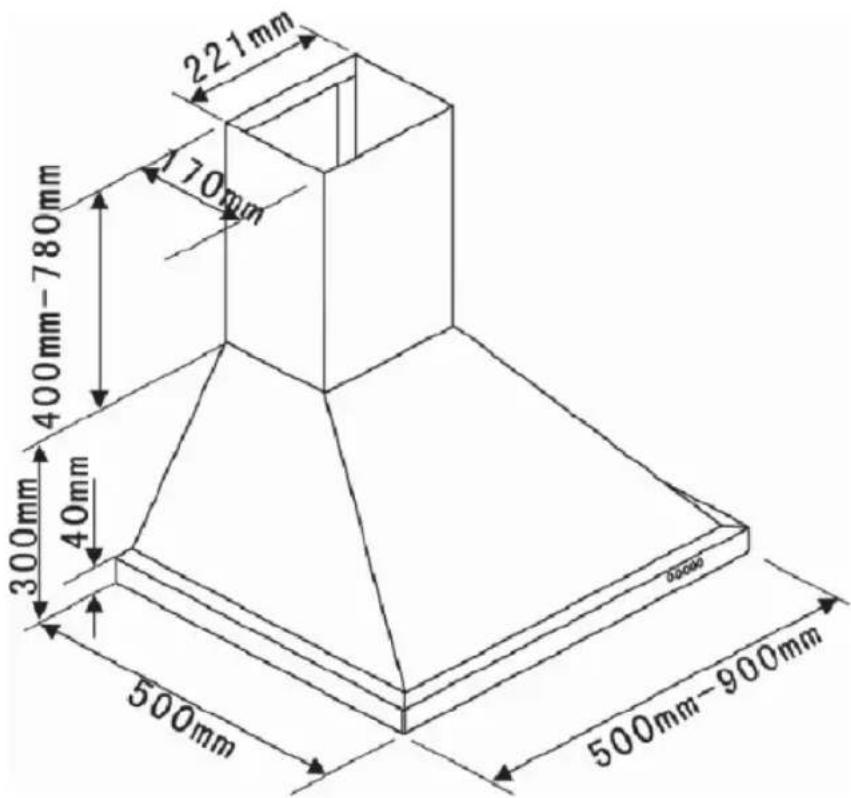

Dimensioni (L x P x A)	500 mm x 500 mm x (400–780 mm)
Alimentazione elettrica	220–240 V, monofase, fusibile 10/16 A
Cavo di alimentazione	H05 VVF, 3×0.75 mm², con messa a terra
Portata d'aria massima	604.3 m³/h
Numero di velocità della ventola	3 (Bassa, Media, Alta) + Stop
Illuminazione	LED, 2 W, illuminazione media 83 lux
Consumo energetico annuo	55,9 kWh/anno
Indice di efficienza energetica	61,4
Tipo di filtro antigrasso	Rete metallica, lavabile in lavastoviglie
Frequenza di pulizia del filtro antigrasso	Ogni 30 ore di utilizzo o mensilmente
Frequenza di sostituzione del filtro al carbone	Ogni 120 ore di utilizzo (opzionale)
Altezza minima di installazione	70 cm sopra il piano cottura elettrico/gas
Livello di rumorosità (velocità minima)	62 dB(LwA)
Livello di rumorosità (velocità massima)	71 dB(LwA)
Modalità	Evacuazione (esterno) e Ricircolo (con filtro al carbone)
Diametro del condotto	125 mm o 150 mm
Disponibilità ricambi	Filtro al carbone attivo, filtri antigrasso, lampadina (tramite assistenza)
Lampadina sostituibile dall'utente	No; contattare il servizio di assistenza

Domande frequenti - AD1006B BRANDT

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza minima è di 70 cm sopra un piano cottura elettrico, a gas o combinato. Se le istruzioni del piano cottura specificano una distanza maggiore, tale distanza maggiore deve essere rispettata.

Come pulisco i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 30 ore di utilizzo o almeno una volta al mese. Possono essere puliti in posizione verticale in lavastoviglie con detergente delicato, oppure a mano con acqua calda e una spazzola. Sciacquare e asciugare accuratamente prima di reinstallare.

Con quale frequenza devo sostituire il filtro al carbone attivo?

Se si utilizza la modalità di ricircolo, sostituire il filtro al carbone ogni 120 ore di utilizzo o almeno una volta all'anno, a seconda delle abitudini di cottura.

Cosa devo fare se la cappa non funziona?

Verificare che l'alimentazione elettrica sia accesa (non scattata) e che sia stata selezionata una velocità. Se ancora non funziona, assicurarsi che la spina di alimentazione sia collegata e che il fusibile sia intatto. Se il problema persiste, contattare il servizio di assistenza.

Posso installare la cappa sopra un piano cottura a gas?

Sì, ma mantenere una distanza minima di 70 cm tra il piano cottura e la cappa. Inoltre, assicurarsi che l'ambiente sia ben ventilato e non flambare mai il cibo sotto la cappa.

Come si cambia la lampadina?

Il sistema di illuminazione non è sostituibile dall'utente. Se la lampadina si guasta, contattare il servizio di assistenza Brandt per la sostituzione.

Qual è la portata d'aria massima di questa cappa?

La portata d'aria volumetrica massima è di 604,3 m³/h (alla velocità massima in uso normale).

Posso usare la cappa senza condotto?

Sì, è possibile utilizzare la modalità di ricircolo se non si dispone di uno scarico esterno. È necessario installare un filtro al carbone attivo per assorbire gli odori.

Cosa devo fare se la cappa diventa meno efficace?

Verificare che la velocità della ventola selezionata sia appropriata, che la cucina sia adeguatamente ventilata e che il filtro al carbone (se utilizzato) non sia usurato. Inoltre, assicurarsi che i filtri antigrasso siano puliti.

Come posso ottenere filtri di ricambio?

I filtri al carbone attivo di ricambio possono essere ordinati dal rivenditore. Citare il riferimento sulla targa identificativa situata all'interno della cappa. Annotare la data di sostituzione per riferimento futuro.

MANUALE UTENTE AD1006B BRANDT

IT MANUALE DI ISTRUZIONI

HU HASZNÁLATI ÚTMUTATÓ

SK SPRIEVODCA INŠTALÁCIOU

CZ NÁVOD K POUŽITÍ

PL INSTRUKCJA OBSŁUGI

DK INSTALLATIONSVEJLEDNING

NL GEBRUIKERSHANDLEIDING

SV BRUKSANVISNING

Cappa aspirante decorativa

Páraelszívó

Attention Si l'install

Allo scopo di migliorare costantemente i nostri prodotti, ci riserviamo il diritto di effettuare modifi che alle loro caratteristiche tecniche, funzionali o estetiche vincolate ai progressi tecnici.

Importante:

Prima di mettere in funzione il vostro dispositivo, leggete attentamente questo manuale di installazione e d'uso per acquisire il più rapidamente possibile dimestichezza con il suo funzionamento.

ITIN

1 / INFORMAZIONI PER L'UTENTE

• Indicazioni di sicurezza 117
• Conservazione dell'ambiente 123
• Descrizione del dispositivo 124

2 / INSTALLAZIONE DEL DISPOSITIVO

• Utilizzo in versione evacuazione 125
• Utilizzo in versione ricircolo 125
• Connessione elettrica 126
• Montaggio della cappa aspirante ____ 127

• Montaggio della canna fumaria

° Estrazione esterna 128

° Ricircolo 129

- Descrizione dei comandi 130

4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO

• Pulizia dei filtri modulari 131
• Sostituzione del filtro di carbonio 131
• Pulizia della superficie esterna 132
• Sostituzione della lampadina 132
• Manutenzione del dispositivo 133

IT 1 / INFORMAZIONI PER L'UTENTE

Importante

Conservare questo manuale con il dispositivo. Se si deve vendere o cedere il dispositivo a un'altra persona, assicurarsi che il manuale di istruzioni lo accompagni. Si prega di leggere questi consigli prima di installare e utilizzare il dispositivo. Sono stati concepiti pensando alla vostra sicurezza e a quella degli altri.

Sicurezza e precauzioni importanti

Queste avvertenze sono disponibili anche sul sito internet del marchio Brandt.

Prendere nota dei seguenti consigli prima di installare e usare l'apparecchio. Sono stati scritti per la vostra sicurezza e quella degli altri. Conservare le istruzioni insieme all'apparecchio. Nel caso di vendita o di cessione assicurarsi che l'apparecchio sia accompagnato da queste avvertenze.

- In vista di un costante miglioramento dei nostri prodotti ci riserviamo il diritto di apportare modifiche alle caratteristiche tecniche, funzionali ed estetiche che sono legate all'evoluzione tecnica.

- AI fine di trovare facilmente i riferimenti dell'apparecchio, consigliamo di annotarli alla pagina "Servizio Consumatori".

Precauzioni importanti

- Questo apparecchio è stato progettato per essere usato da privati in ambiente domestico. Non utilizzare l'apparecchio per fini commerciali o industriali o per altri scopi se non quelli per i quali è stato progettato.

- Alla consegna, estrarre immediatamente l'apparecchio dall'imballaggio o farlo estrarre. Verificare le condizioni del prodotto. Annotare gli eventuali reclami sul buono di consegna del quale occorre conservare una copia.

- L'apparecchio può essere usato da bambini con età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali e mentali o prive d'esperienza e di competenza nel caso queste siano correttamente supervisionate e nel caso siano state riferite loro le istruzioni relative all'utilizzo in sicurezza dell'apparecchio e ne siano stati compresi i rischi potenziali. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non deve essere effettuata da bambini senza supervisione.

IT 1 / INFORMAZIONI PER L'UTENTE

- Attenzione: Le parti accessibili dell'apparecchio possono surriscaldarsi quando questo viene utilizzato con strumenti per la cottura.

Rischi elettrici

- Scollegare i circuiti di alimentazione prima di accedere ai morsetti di raccordo. Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, dal servizio assistenza o da personale qualificato al fine di evitare rischi.

- La disconnessione può essere effettuata mediante una presa di corrente accessibile o incorporando un interruttore alle canalizzazioni fisse in conformità con le regole di installazione.

- Non modificare e non tentare di modificare le caratteristiche dell'apparecchio in quanto risulterebbe pericoloso.

- Le riparazioni devono essere effettuate esclusivamente da un professionista autorizzato.

- Scollegare sempre la cappa dalla rete elettrica prima di procedere alla pulizia e alla manutenzione.

1 / INFORMAZIONI PER L'UTENTE

IT

- Non utilizzare mai apparecchi a vapore o ad alta pressione per la pulizia (esigenze relative alla sicurezza elettrica).

- La disconnessione può essere effettuata mediante una presa di corrente accessibile o incorporando un interruttore alle canalizzazioni fisse conformemente alle regole di installazione.

- Non modificare e non tentare di modificare le caratteristiche dell'apparecchio in quanto risulterebbe pericoloso.

- Le riparazioni devono essere effettuate esclusivamente da un professionista autorizzato.

- Scollegare sempre la cappa dalla rete elettrica prima di procedere alla pulizia alla manutenzione.

- Non utilizzare mai apparecchi a vapore o ad alta pressione per la pulizia (esigenze relative alla sicurezza elettrica).

Rischio di asfissia

- La normativa riguardante l'evacuazione dell'aria deve essere rispettata. L'aria non deve essere convogliata in un condotto utilizzato per lo scarico dei fumi di apparecchi

IT 1 / INFORMAZIONI PER L'UTENTE

alimentati a gas o con altri combustibili (non si applica agli apparecchi che convogliano solo aria nel locale).

- Un'adeguata ventilazione del locale deve essere prevista quando una cappa di cucina è usata insieme ad apparecchi alimentati a gas o con altri combustibili (non si applica agli apparecchi che convogliano solo aria nel locale).

Rischi di incendio

- Sotto la cappa è vietato cucinare cibo alla fiamma e lasciare accesi i fornelli del gas senza recipienti di cottura (le fiamme aspirate rischierebbero di danneggiare l'apparecchio).

- E' necessaria una supervisione costante durante le fritture effettuate sotto l'apparecchio. Gli oli e i grassi portati ad alta temperatura possono infiammarsi.

- Rispettare la frequenza di pulizia e di sostituzione filtri. L'accumulo di depositi di grasso rischia di provocare un incendio.

- L'uso dell'apparecchio sopra fiamme prodotte da combustibile (legna, carbone...) non è autorizzato.

1 / INFORMAZIONI PER L'UTENTE

IT

- Quando la cappa della cucina è posta sopra un apparecchio a gas la distanza minima tra la parte superiore del piano e quella inferiore della cappa deve essere di almeno 70 cm. Se le istruzioni del piano cottura installato sotto la cappa non specificano una distanza superiore a 70 cm, quest'ultima deve essere presa in considerazione.

Attenzione

Se la cucina si riscalda con un dispositivo collegato a una canna fumaria (ad esempio una stufa), la cappa dovrà essere installata in versione ricircolo. Non usare la cappa senza i filtri modulari.

Bisogna prevedere una ventilazione adeguata quando si usa una cappa aspirante da cucina contemporaneamente ad altri dispositivi che funzionano a gas o con un altro combustibile.

1 / INFORMAZIONI PER L'UTENTE IT

• PROTEZIONE AMBIENTALE

— I materiali utilizzati per l'imballaggio di questo dispositivo sono riciclabili. Per partecipare al loro riciclaggio e contribuire in tal modo alla protezione ambientale si prega di smaltirli nei contenitori comunali appositi.
— Anche il vostro dispositivo contiene dei materiali riciclabili, per cui è stato marchiato

con questo logotipo a indicare che i dispositivi scartati non devono essere mescolati con altri residui. Agendo in tal modo, il riciclaggio dei dispositivi defi nito dal vostro fabbricante verrà effettuato nel migliore dei modi possibile, in linea con la direttiva europea 2002/96/CE sui residui di dispositivi elettrici ed elettronici. Informatevi presso il vostro comune o il vostro rivenditore per sapere dove si trovano i punti di raccolta dei dispositivi eliminati più vicini a casa vostra.

— Vi ringraziamo per la vostra collaborazione nella protezione dell'ambiente.

Attenzione

L'installazione è riservata agli installatori e tecnici qualifi cati.

Attenzione

Prima di usare per la prima volta il fi ltro modulare, togliere la pellicola di protezione.

1 / INFORMAZIONI PER L'UTENTEIT

• DESCRIZIONE DEL DISPOSITIVO

2 / INSTALLAZIONE DEL DISPOSITIVO IT

— Il dispositivo deve essere scollegato quando viene installato o se si realizza qualche intervento sullo stesso.

— Verificare che la tensione della rete corrisponda alla tensione indicata nella targhetta delle caratteristiche che si trova all'interno della cappa.

— Se l'impianto elettrico della cappa richiede obbligatoriamente una modifi ca per poter collegare il dispositivo, rivolgersi a un elettricista qualifi cato.

— Se la cappa viene utilizzata in versione evacuazione, non collegare il dispositivo a un condotto di evacuazione dei fumi di combustione (caldaia, caminetto, ecc.) o a una VMC (Ventilazione meccanica controllata.

— Il condotto di evacuazione, qualsiasi sia, non deve sfociare nella parte inferiore del tetto.

— Installare la cappa a una distanza di sicurezza di almeno 70cm dalla piastra di cottura elettrica, a gas o mista.

• UTILIZZO IN VERSIONE EVACUAZIONE

Se ha un'uscita verso l'esterno (foto 1)

La cappa si può collegare alla stessa attraverso un condotto di evacuazione (∅ minimo 125 mm, smaltato, in alluminio o di materiale non infi ammabile). Se il condotto ha un diametro inferiore a 125 mm, passare obbligatoriamente alla modalità di ricircolo.

• UTILIZZO IN VERSIONE RICIRCOLO

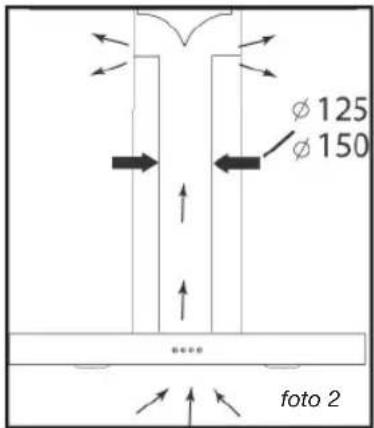

Se non ne ha un'uscita all'esterno (foto 2)

Tutti i nostri dispositivi hanno la possibilità di funzionare in modalità ricircolo.

In tal caso, aggiungere un fi Itro di carbonio attivo che tratterrà gli odori.

(Vedi Capitolo 4: Sostituzione del fi ltro di carbonio)

Consiglio risparmio energetico

Per utilizzare in modo ottimale l'apparecchio, limitare al massimo il numero di gomiti e la lunghezza del condotto.

2 / INSTALLAZIONE DEL DISPOSITIVOIT

• CONNESSIONE ELETTRICA

Quando si realizza l'installazione e le operazioni di manutenzione, il dispositivo dovrà essere scollegato dalla rete elettrica e i fusibili verranno esclusi e tolti.

La connessione elettrica si dovrà realizzare prima di collocare il dispositivo nel mobile.

Verifi care che:

— la potenza dell'impianto sia suffi ciente, — le linee di alimentazione siano in buono stato,
— il diametro dei cavi sia conforme alle norme di installazione.

Attenzione

Questo dispositivo viene fornito con un cavo di alimentazione H05 VVF a 3 conduttori di 0,75 mm² (neutro, fase e terra) che si deve collegare alla rete di 220 - 240 V - monofase tramite una presa di corrente normalizzata CEI 60083 che dovrà essere accessibile una volta effettuata l'installazione, in base alle norme di installazione.

Non assumeremo nessuna responsabilità nel caso in cui si verifi chi un incidente a causa di una presa di terra inesistente o non corretta. Il fusibile dell'impianto dovrà essere di 10 o 16 A. In caso di danneggiamento del cavo, chiamare il servizio.

Attenzione

Se bisogna modifi care l'impianto elettrico del proprio locale per poter collegare il dispositivo, rivolgersi a un elettricista qualifi cato.

Attenzione

Se la cappa ha qualsiasi anomalia, scollegare il dispositivo o togliere il fusibile corrispondente alla linea di connessione del dispositivo.

2 / INSTALLAZIONE DEL DISPOSITIVO IT

• MONTAGGIO DELLA CAPPA ASPIRANTE

Attenzione

L'installazione deve essere conforme alle normative vigenti per la ventilazione dei locali. In Francia, tali normative vengono indicate nel DTU 61.1 del CSTB. In particolare, l'aria evacuata non deve essere mandata in un condotto utilizzato per l'evacuazione del fumo di dispositivi che funzionano a gas o con un altro combustibile. Le tubature in disuso si possono utilizzare solo se lo stabilisce uno specialista competente.

La distanza minima tra la zona di cottura e la parte più bassa della cappa deve essere per lo meno di 70 cm. Se le istruzioni della targhetta che si trova sotto la cappa dovessero indicare una distanza superiore a 70 cm, questa è quella che si dovrà prendere in considerazione.

Fissaggio a parete:

— Tracciare una linea sul muro, centrata, partendo dalla verticale del piano di cottura.

— Segnare sul muro i 3 fori che bisogna realizzare utilizzando il gancio di sospensione della cappa fornito e rispettando la distanza consigliata (pezzo A della fi g. 1) - Realizzare i 3 fori di 8 mm nella posizione adeguata e inserire i perni.

— Avvitare il supporto per il fi ssaggio della cappa assicurandosi che sia bene a livello (pezzo A della fi g. 1).

— Prima di appendere la cappa, montare la valvola di non ritorno all'uscita del motore.

— Avvitare la copertura estensibile (non inclusa) per l'evacuazione sull'uscita del motore senza ostacolare i movimenti della valvola di non ritorno. (fi g. 3).

— Collocare e connettere il corpo della cappa su questo supporto con le viti previste incluse (fi g. 2).

- Evacuazione esterna

— Calcolare l'altezza fi nale per avvitare il contrafforte a U del supporto della canna fumaria (pezzo B fi g. 1).
— Segnare 2 fori nel luogo adeguato.
— Realizzare i 2 fori di 8 mm e avvitare la fl angia di supporto della canna fumaria prestando attenzione affi nché stia bene nell'asse della cappa (pezzo B fi g. 1).
— Avvitare la forcella piatta alla parte posteriore della parte inferiore della canna fumaria.
— Collocare le 2 canne fumarie sulla cappa (Fig. 5).
— Collegare la copertura all'uscita dell'aria verso l'esterno.
— Realizzare la connessione elettrica della cappa con il cavo di alimentazione.
— Sollevare la canna fumaria superiore fi no al limite massimo e fi ssarla alla forcella con l'aiuto delle viti.

— Calcolare l'altezza fi nale per inserire la fl angia di supporto della canna fumaria.
— Segnare 2 fori in un luogo adeguato.
— Realizzare i 2 fori di 8 mm e avvitare la fl angia di supporto della canna fumaria prestando attenzione affi nché stia bene nell'asse della cappa.
— Avvitare la forcella piatta alla parte posteriore della parte inferiore della canna fumaria.
— Collocare le 2 canne fumarie sulla cappa (Fig. 5).
— Collegare la copertura all'uscita dell'aria verso l'esterno.
— Realizzare la connessione elettrica della cappa con il cavo di alimentazione.
— Sollevare la canna fumaria superiore fi no al limite massimo e fi ssarla alla forcella con l'aiuto delle viti.

Per un utilizzo ottimale, è consigliabile collegare il campanello di una pila di 150 mm di diametro (non fornito). Limitare al massimo il numero di gomiti e la lunghezza del condotto. Se la cappa funziona in evacuazione esterna, è opportuno assicurarsi che arrivi aria sufficiente affinché non si venga a generare depressione nella camera.

Attenzione

Non usare strumenti per togliere la pellicola di protezione.

3 / USO DEL DISPOSITIVOIT

• DESCRIZIONE DEI COMANDI

1. Premendo il pulsante Stop (Arresto) il motore si ferma.
2. Premendo il pulsante Low (Bassa), l'avvisatore emetterà un suono e il motore funzionerà a bassa velocità.
3. Premendo il pulsante Mid (Media), l'avvisatore emetterà un suono e il motore funzionerà a media velocità.
4. Premendo il pulsante High (Alta), l'avvisatore emetterà un suono e il motore funzionerà ad alta velocità.
5. Premendo il pulsante Light (Luce), le due luci si accenderanno. Premendolo di nuovo, la luce si spegnerà.

Consiglio risparmio energetico

Regolate la velocità in base alla modalità di cottura e al numero di pentole. Privilegiate i fornelli posteriori del piano cottura.

Stop

Low

Mid

High

Light

4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO IT

Attenzione

Scollegare il dispositivo prima di procedere alla manutenzione e alla pulizia dello stesso. Una manutenzione periodica è garanzia di un buon funzionamento, una buona resa e durata.

Attenzione

Il mancato rispetto delle istruzioni di pulizia del dispositivo e dei fi ltri può causare incendi. Seguire alla lettera le istruzioni per la manutenzione.

• PULIZIA DEI FILTRI MODULARI

Si devono pulire ogni 30 ore di utilizzo o circa una volta al mese per lo meno. La pulizia si può realizzare nella lavastoviglie, in posizione verticale.

Usare una spazzola, acqua calda e un detergente non aggressivo. Sciacquarli e asciugarli con cura prima di collocarli nuovamente.

- Smontaggio del fi ltro modulare

— Ruotare il manico integrato del filtro modulare.

— Inclinare il fi ltro modulare verso il basso.

- SOSTITUZIONE DEL FILTRO DI CARBONIO (optional)

Sostituirlo circa ogni 120 ore di utilizzo.

— Togliere i fi ltri modulari. — Ruotare il fi ltro di carbonio per toglierlo.

— Realizzare l'operazione contraria per collocare un nuovo fi Itro.

— Rimettere i fi ltri modulari.

Per pulire l'esterno della cappa aspirante usare acqua e sapone; non usare creme per la pulizia, né detergenti corrosivi, né spugne abrasive o spazzole. Asciugare con un panno umido e morbido.

• SOSTITUZIONE DELLA LAMPADINA

Il sistema di illuminazione non è sostituibiledall'utente, in caso di malfunzionamenticontattare il servizioassistenza.

4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO IT

Attenzione

Prima di realizzare qualsiasi intervento bisogna togliere la tensione alla cappa, scollegandola oppure azionando il disgiuntore.

• MANUTENZIONE DEL DISPOSITIVO

MANUTENZIONE COSA	SI DEVE FARE	PRODOTTI/ACCESSORIDA UTILIZZARE
Carcassa e accessori	Non utilizzare mai spugnette metalliche, prodotti abrasivi o spazzole eccessivamente dure.	Per pulire il telaio e l'oblò di illuminazione, usare esclusivamente prodotti di pulizia disponibili in commercio, diluiti in acqua, e quindi sciacquare con acqua e asciugare con un panno morbido.
Filtro modulare	Questo fi ltro trattiene i vapori grassi e la polvere. È l'elemento che garantisce una parte notevole dell'effi cacia della cappa. In caso di macchie persistenti, usare una crema non abrasiva e sciacquare con acqua pulita.	Pulire con un prodotto di pulizia disponibile in commercio, sciacquare abbondantemente e asciugare. La pulizia si può realizzare nella lavastoviglie, in posizione verticale.(Non mettere in contatto con stoviglie sporche o con coperti di argento)
Filtro di carbonio attivo	Questo fi ltro trattiene gli odori e si deve cambiare almeno una volta all'anno, a seconda del suo uso. Richiedere questi fi ltri al proprio rivenditore (con il riferimento indicato nella targhetta delle caratteristiche che si trova all'interno della cappa) e segnare la data della sostituzione.

SINTOMI	SOLUZIONI
La cappa non funziona ...	Verifi care che:• non ci sia un'interruzione di corrente.• sia stata selezionata una velocità.
La resa della cappa è insuffi ciente...	Verifi care che:• la velocità del motore selezionato sia suffi ciente per la quantità di fumo e il vapore acqueo prodotto.• la cucina sia suffi cientemente ventilata affi nché possa entrare aria.• il fi ltro di carbonio non sia consumato (cappa in versione ricircolo).
La cappa si è fermata durante il funzionamento.	Verifi care che:• non ci sia un'interruzione di corrente.• non sia stato attivato l'interruttore onnipolare.

6 / SERVIZIO TECNICO IT

Gli interventi che richiede la macchina dovranno essere realizzati:

— dal rivenditore,
— o da qualsiasi professionista qualifi cato depositario della marca.

Quando si chiama citare il riferimento completo della macchina (modello, tipo e numero di serie). Questi dati appaiono sulle targhette di identifi cazione collocate sulla macchina.

IT Informazioni Ecodesign / scheda tecnica del prodotto

Simbolo Valore Unità

Marchio	Brandt
Numero di modello	AD1006X / AD1006B /AD1006 W LMHT2060X/ LMHT2060B/ LMHT2060W
Consumo annuale di energia AEC		55,9	kWh/annum
Indice di efficienza energetica EEi		61,4	-
Indice di efficienza fluidodinamica FDE		25,0	-
Indice di efficienza di illuminazione LE		41,5	-
Efficienza di filtraggio del grasso GFE		81.6	-
Fattore di aumento del tempo f		1.1	-
Flusso volumetrico massimo d'aria della cappa	Q_max	604,3	m^3/h
Flusso volumetrico al miglior punto di efficienza	Q_BEP	364,3	m^3/h
Pressione statica al miglior punto di efficienza	P_BEP	335	P
Consumo di energia al miglior punto di efficienza	W_BEP	135,6	W
Consumo di energia nominale del sistema di illuminazione	W_L	2,0	W
Illuminazione media del sistema di illuminazione	E_middle	83	Lux/W
Consumo di energia in modalità off	P_o	0.00	W
Consumo di energia in modalità standby	P_s	0.00	W
Flusso volumetrico alla velocità massima impostata in modalità Normale	-	628,3	m^3/h
Flusso volumetrico alla velocità minima in modalità Normale	-	361,3	m^3/h
Flusso volumetrico in modalità Intensiva/Turbo	-	--	m^3/h
Emissioni audio alla velocità massima impostata in modalità Normale	-	71	dB(LwA)
Emissioni audio alla velocità minima impostata in modalità Normale	-	62	dB(LwA)
Emissioni audio in modalità Intensiva/Turbo	-	--	dB(LwA)

Symbol Wert Einheit

Simbolo Valore Unità

Marchio	Brandt
Numero di modello	AD1009X
Consumo annuale di energia AEC		131.9	kWh/annum
Indice di efficienza energetica EEi		91.6	-
Indice di efficienza fluidodinamica FDE		16.6	-
Indice di efficienza di illuminazione LE		1.6	-
Efficienza di filtraggio del grasso GFE		77.2	-
Fattore di aumento del tempo f		1.4	-
Flusso volumetrico massimo d'aria della cappa	Q_max	618.8	m^3/h
Flusso volumetrico al miglior punto di efficienza	Q_BEP	336.0	m^3/h
Pressione statica al miglior punto di efficienza	P_BEP	317	P
Consumo di energia al miglior punto di efficienza	W_BEP	178.1	W
Consumo di energia nominale del sistema di illuminazione	W_L	56.0	W
Illuminazione media del sistema di illuminazione	E_middle	89	Lux/W
Consumo di energia in modalità off	P_o	0.00	W
Consumo di energia in modalità standby	P_s	--	W
Flusso volumetrico alla velocità massima impostata in modalità Normale	-	595.2	m^3/h
Flusso volumetrico alla velocità minima in modalità Normale	-	372.0	m^3/h
Flusso volumetrico in modalità Intensiva/Turbo	-	--	m^3/h
Emissioni audio alla velocità massima impostata in modalità Normale	-	72	dB(LwA)
Emissioni audio alla velocità minima impostata in modalità Normale	-	67	dB(LwA)
Emissioni audio in modalità Intensiva/Turbo	-	--	dB(LwA)

SK 160
