AD1006B - Campana extractora BRANDT - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Campana Extractora
Marca	Brandt
Modelo	AD1006B
Dimensiones (An x Pr x Al)	500 mm x 500 mm x (400–780 mm)
Alimentación Eléctrica	220–240 V, monofásica, fusible de 10/16 A
Cable de Alimentación	H05 VVF, 3×0.75 mm², con conexión a tierra
Flujo de Aire Máximo	604.3 m³/h
Número de Velocidades del Ventilador	3 (Baja, Media, Alta) + Parada
Iluminación	LED, 2 W, iluminación media 83 lux
Consumo Anual de Energía	55.9 kWh/año
Índice de Eficiencia Energética	61.4
Tipo de Filtro de Grasa	Malla metálica, apto para lavavajillas
Frecuencia de Limpieza del Filtro de Grasa	Cada 30 horas de uso o mensualmente
Frecuencia de Reemplazo del Filtro de Carbón	Cada 120 horas de uso (opcional)
Altura Mínima de Instalación	70 cm sobre encimera eléctrica/gas
Nivel de Ruido (Velocidad Mínima)	62 dB(LwA)
Nivel de Ruido (Velocidad Máxima)	71 dB(LwA)
Modos	Evacuación (exterior) y Recirculación (con filtro de carbón)
Diámetro del Conducto	125 mm o 150 mm
Disponibilidad de Piezas de Repuesto	Filtro de carbón activado, filtros de grasa, bombilla (a través del servicio posventa)
Bombilla Reemplazable por el Usuario	No; contactar con el servicio posventa

Preguntas frecuentes - AD1006B BRANDT

¿Cuál es la distancia mínima entre la encimera y la campana?

La distancia mínima es de 70 cm sobre una encimera eléctrica, de gas o combinada. Si las instrucciones de la encimera especifican una distancia mayor, se debe respetar esa distancia mayor.

¿Cómo limpio los filtros de grasa?

Los filtros de grasa deben limpiarse cada 30 horas de uso o al menos una vez al mes. Se pueden limpiar en posición vertical en un lavavajillas con detergente suave, o a mano con agua caliente y un cepillo. Enjuáguelos y séquelos bien antes de volver a instalarlos.

¿Con qué frecuencia debo reemplazar el filtro de carbón activado?

Si se utiliza el modo de recirculación, reemplace el filtro de carbón cada 120 horas de uso o al menos una vez al año, según los hábitos de cocina.

¿Qué debo hacer si la campana no funciona?

Verifique que la alimentación eléctrica esté encendida (no se haya disparado) y que se haya seleccionado una velocidad. Si aún no funciona, asegúrese de que el enchufe esté conectado y el fusible esté intacto. Si el problema persiste, contacte con el servicio posventa.

¿Puedo instalar la campana sobre una encimera de gas?

Sí, pero mantenga una distancia mínima de 70 cm entre la encimera y la campana. Además, asegúrese de que la habitación esté bien ventilada y nunca flambee alimentos debajo de la campana.

¿Cómo cambio la bombilla?

El sistema de iluminación no es reemplazable por el usuario. Si la bombilla falla, contacte con el servicio posventa de Brandt para su reemplazo.

¿Cuál es el flujo de aire máximo de esta campana?

El flujo de aire volumétrico máximo es de 604.3 m³/h (a la velocidad más alta en uso normal).

¿Puedo usar la campana sin conducto?

Sí, puede usar el modo de recirculación si no tiene una salida exterior. Debe instalar un filtro de carbón activado para absorber los olores.

¿Qué debo hacer si la campana se vuelve menos eficaz?

Verifique que la velocidad del ventilador seleccionada sea adecuada, que la cocina esté suficientemente ventilada y que el filtro de carbón (si se usa) no esté desgastado. Además, asegúrese de que los filtros de grasa estén limpios.

¿Cómo obtengo filtros de repuesto?

Los filtros de carbón activado de repuesto se pueden pedir a su distribuidor. Indique la referencia de la placa de identificación ubicada dentro de la campana. Anote la fecha de reemplazo para futuras referencias.

MANUAL DE USUARIO AD1006B BRANDT

ES MANUAL DE UTILIZACIÓN

EN GUIDE TO INSTALLATION

FR GUIDE D'UTILISATION

Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el derecho de efectuar modificaciones en sus características técnicas, funcionales o estéticas vinculadas con los avances técnicos.

Antes de poner en marcha su aparato, lea atentamente este manual de instalación y utilización para familiarizarse lo más rápidamente posible con su funcionamiento.

ESÍ

1 / A LA ATENCIÓN DEL USUARIO

- Consignas de seguridad ____ 4

• Conservación del medio ambiente ____ 10
• Descripción del aparato 11

2 / INSTALACIÓN DEL APARATO

• Utilización en versión evacuación ____ 12
• Utilización en versión reciclaje ____ 12
• Conexión eléctrica 13
• Montaje de la campana extractora ____ 14
• Montaje de la chimenea ° Evacuación exterior ____ 15

° Reciclaje ____

3 / UTILIZACIÓN DEL APARATO

- Descripción de los mandos ____ 17

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

- Limpieza de los filtros modulares 18

• Cambio del fi ltro de carbono 18
• Limpieza de la superfi cie exterior 19

- Cambio de la bombilla 19

- Mantenimiento del aparato 20

1 / A LA ATENCIÓN DEL USUARIO

Importante

Conserve este manual con el aparato. Si debe vender o ceder el aparato a otra persona, asegúrese de que el manual de utilización va con él. Por favor, lea estos consejos antes de instalar y utilizar el aparato. Han sido redactados pensando en su seguridad y la de los demás.

Seguridad y precauciones importantes

Este manual también está disponible en el sitio Internet de la marca Brandt.

Por favor lea estos consejos antes de instalar y utilizar su aparato. Han sido redactados para su seguridad y la de los demás. Conserve este manual de utilización con su aparato. Si el aparato tuviera que venderse o cederse a otra persona, cerciórese de que el manual de utilización lo acompañe.

- Con el objeto de una mejora constante de nuestros productos, nos reservamos el derecho a aportar a sus características técnicas, funcionales o estéticas cualesquiera modificaciones de sus características vinculadas a la evolución técnica.

- Con el fin de encontrar fácilmente en el futuro las referencias de su aparato, le aconsejamos anotarlos en la página "Servicio Consumidores".

Precauciones importantes

- Este aparato ha sido diseñado para ser utilizado por particulares en su lugar de vivienda. No lo utilice con fines comerciales o industriales o para otros objetivos distintos a aquellos para los que ha sido diseñado.

- En el momento de la recepción del aparato, desembálelo o hágalo desembalar inmediatamente. Verifique su aspecto general. Realice las eventuales reservas por escrito en la orden de entrega de la que conserva un ejemplar.

- Este aparato puede ser utilizado por niños de al menos 8 años y por personas que tengan capacidades físicas, sensoriales o mentales reducidas o privadas de experiencia o de conocimiento, si son correctamente supervisadas o si se les has proporcionado instrucciones relativas a la utilización del aparato en total seguridad y si se han comprendido los riesgos que se corren. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por el usuario no deben ser efectuados por los niños sin supervisión.

ES 1 / A LA ATENCIÓN DEL USUARIO

- Atención: Las partes accesibles de este aparato pueden calentarse cuando se utiliza con aparatos de cocción.

Riesgos eléctricos

- Antes de acceder a los bornes de conexión, deben desconectarse todos los circuitos de alimentación. Si el cable de alimentación está dañado, se le debe hacer reemplazar por el fabricante, su servicio de postventa o una persona que tenga una cualificación similar, para evitar un riesgo de peligro.

- La desconexión puede obtenerse previendo un enchufe de toma decorriente accesible o incorporando un interruptor en las canalizaciones fijas de acuerdo con las reglas de instalación.

- No modifique o no intente modificar las características de este aparato. Esto representaría un peligro para usted.

- Las reparaciones deben ser efectuadas exclusivamente por un especialista autorizado.

- Siempre desconecte la campana extractora antes de proceder a su limpieza o a su mantenimiento.

1 / A LA ATENCIÓN DEL USUARIO

ES

- Nunca utilice aparatos de vapor o de alta presión para limpiar su aparato (exigencias relativas a la seguridad eléctrica).

- La desconexión puede obtenerse previendo un enchufe de toma de corriente accesible o incorporando un interruptor en las canalizaciones fijas de acuerdo con las reglas de instalación.

- No modifique o no intente modificar las características de este aparato. Esto representaría un peligro para usted.

- Las reparaciones deben ser efectuadas exclusivamente por un especialista autorizado.

- Siempre desconecte la campana extractora antes de proceder a su limpieza o a su mantenimiento.

- Nunca utilice aparatos de vapor o de alta presión para limpiar su aparato (exigencias relativas a la seguridad eléctrica).

Riesgo de asfixia

- Deben respetarse las reglamentaciones concernientes a la evacuación del aire. El aire no debe enviarse por un conducto utilizado para evacuar los humos de aparatos que utilicen gas u otro combustible (no se aplica a

ES 1 / A LA ATENCIÓN DEL USUARIO

los aparatos que expulsan únicamente aire en la estancia).

- Debe preverse una ventilación adecuada de la estancia cuando se utilice simultáneamente una campana extractora de cocina con aparatos que utilizan gas u otro combustible (no se aplica a los aparatos que expulsan únicamente aire en la estancia).

Riesgos de incendio

- Está prohibido flamear alimentos o hacer funcionar hogares a gas sin recipientes de cocción debajo de la campana extractora (las llamas aspiradas correrían el riesgo de deteriorar el aparato).

- Las frituras efectuadas debajo del aparato deben ser objeto de una vigilancia constante. Los aceites y grasas llevados a muy altas temperaturas pueden incendiarse.

- Respete la frecuencia de limpieza y reemplazo de los filtros. La acumulación de depósitos de grasa corre el riesgo de causar un incendio.

- El funcionamiento encima de un hogar de combustible (madera, carbón...) no está autorizado.

1 / A LA ATENCIÓN DEL USUARIO

ES

- Cuando la campana extractora de cocina se coloca encima de un aparato a gas, la distancia mínima entre la parte de la encimera y la parte inferior de la campana extractora debe ser de al menos 70 cm. Si las instrucciones de la encimera instalada debajo de la campana extractora especifican una distancia mayor a 70 cm, ésta debe tenerse en cuenta.

Atención

Si la cocina calienta con un aparato conectado a una chimenea (por ejemplo, una estufa), se debe instalar la campana en versión reciclaje. No utilice la campana sin los filtros modulares.

Hay que prever una ventilación adecuada cuando se utilice una campana extractora de cocina al mismo tiempo que otros aparatos que funcionen con gas u otro combustible.

1 / A LA ATENCIÓN DEL USUARIO ES

• PROTECCIÓN DEL MEDIO AMBIENTE

— Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos.
— Su aparato también contiene materiales reciclables, por lo que está marcado con este

logotipo que le indica que los aparatos desechados no deben mezclarse con otros residuos. Actuando así, el reciclaje de los aparatos que organiza su fabricante se efectuará en las mejores condiciones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.

— Le damos las gracias por su colaboración en la protección del medio ambiente.

Atención

La instalación está reservada a los instaladores y técnicos cualifi cados.

Atención

Antes de utilizar por primera vez el fi Itro modular, retire la película protectora.

1 / A LA ATENCIÓN DEL USUARIOES

• DESCRIPCIÓN DEL APARATO

2 / INSTALACIÓN DEL APARATO ES

— El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él.

— Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de características que se encuentra en el interior de la campana.

— Si la instalación eléctrica de su campana obliga a efectuar una modifi cación para poder conectar el aparato, llame a un electricista cualificado.

— Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada.

— El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.

— Instale la campana a una distancia de seguridad de al menos 70cm de la placa de cocción eléctrica, de gas o mixta.

• UTILIZACIÓN EN VERSIÓN EVACUACIÓN

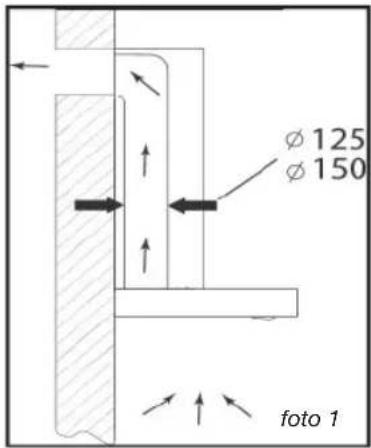

Si tiene una salida hacia el exterior (foto 1)

Su campana se puede conectar a ella mediante un conducto de evacuación (∅ mínimo 125 mm, esmaltado, de aluminio o de material ininfl amable). Si el conducto tiene un diámetro inferior a 125 mm, pase obligatoriamente al modo reciclaie.

• UTILIZACIÓN EN VERSIÓN RECICLAJE

Si no tiene una salida al exterior (foto 2)

Todos nuestros aparatos presentan la posibilidad de funcionar en modo reciclaie.

En ese caso, añada un fi itro de carbono activo que retendrá los olores.

(ver Capítulo 4: Cambio del filtro de carbono).

Consejo para economizar energía

Para que su aparato funcione en las mejores condiciones, reduzca al mínimo el número de codos y la longitud del conducto.

2 / INSTALACIÓN DEL APARATOES

• CONEXIÓN ELÉCTRICA

Al efectuar la instalación y las operaciones de mantenimiento, el aparato deberá estar desconectado de la red eléctrica y los fusibles estarán cortados y quitados.

La conexión eléctrica se deberá realizar antes de colocar el aparato en el mueble.

Compruebe que:

— la potencia de la instalación es sufi ciente,
— las líneas de alimentación están en buen estado,
— el diámetro de los cables es conforme con las normas de instalación.

Atención

Este aparato se suministra con un cable de alimentación H 05 VVF a 3 conductores de 0,75 mm² (neutro, fase y tierra) que se debe conectar a la red de 220 - 240 V - monofásica mediante una toma de corriente normalizada CEI 60083 que deberá estar accesible una vez efectuada la instalación, de acuerdo con las normas de instalación.

No asumiremos ninguna responsabilidad en caso de producirse un accidente debido a una toma de tierra inexistente o incorrecta. El fusible de su instalación deberá ser de 10 ó 16 A. Si el cable de alimentación estuviera dañado, llame al servicio posventa para evitar todo peligro.

Atención

Si necesita modifi car la instalación eléctrica de su habitación para poder conectar el aparato, llame a un electricista cualifi cado.

Atención

Si la campana tiene cualquier anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión del aparato.

2 / INSTALACIÓN DEL APARATO ES

• MONTAJE DE LA CAMPANA EXTRACTORA

Atención

La instalación debe ser conforme a las normativas vigentes para la ventilación de los locales. En Francia, dichas normativas vienen indicadas en el DTU 61.1 del CSTB. En particular, el aire evacuado no debe ser enviado un conducto utilizado para evacuar el humo de aparatos que utilicen gas u otro combustible. Los conductos en desuso sólo pueden ser utilizados con el acuerdo de un especialista competente.

La distancia mínima entre la zona de cocción y la parte más baja de la campana debe ser por lo menos de 70 cm. Si las instrucciones de la placa instalada bajo la campana indicaran una distancia mayor que 70 cm, es ésta la que se deberá tener en cuenta.

Fijación en la pared:

— Dibuje una línea sobre el muro, centrada, y de la vertical de su plan de cocción.

— Dibuje sobre el muro los 3 agujeros que necesita taladrar utilizando el gancho de suspensión de la campana, proporcionado y respetando la distancia recomendada (pieza A de la fi g. 1).

— Taladre los 3 agujeros de 8 mm en la ubicación adecuada y introduzca las espigas.

— Enrosque el soporte para fi jación de la campana garantizando que esté totalmente nivelado (pieza A de la fig. 1).

— Antes de colgar la campana, montar la válvula de retención.sobre la salida del motor.

— Enrosque la funda extensible (no incluida) para evacuación sobre la salida del motor sin obstaculizar los movimientos de la válvula de retención.( fi g. 3).

— Coloque y conecte el cuerpo de la campana sobre este soporte con los tornillos previstos incluidos (fi g. 2).

2 / INSTALACIÓN DEL APARATOES

• MONTAJE DE LA CHIMENEA

- Evacuación exterior

— Calcule la altura fi nal para enroscar el estribo en U del soporte de la chimenea (pieza B fig. 1).

— Marque 2 agujeros en el lugar adecuado.

— Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atención para que esté bien en el eje de la campana (pieza B fi g. 1).

— Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea.

— Coloque las 2 chimeneas sobre la campana (fi g. 5).

— Conecte la funda a la salida del aire hacia el exterior.

— Realice la conexión eléctrica de la campana por medio del cable de alimentación.

— Levante la chimenea superior hasta el límite máximo y fíjela a la horquilla con la ayuda de los tornillos.

2 / INSTALACIÓN DEL APARATO ES

- Reciclaje

— Calcule la altura fi nal para insertar la brida de soporte de la chimenea.

— Marque 2 agujeros en un lugar adecuado

— Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atención para que esté bien en el eje de la campana.

— Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea.

— Coloque las 2 chimeneas sobre la campana (fi g. 5).

— Connecte la funda a la salida del aire hacia el exterior.

— Realice la conexión eléctrica de la campana por medio del cable de alimentación.

— Levante la chimenea superior hasta el límite máximo y la fi je a la horquilla con la ayuda de los tornillos.

Para su óptima utilización, se recomienda conectar la campana a una chimenea de 150 mm de diámetro (no suministrado). Limitar al máximo el número de codos y la longitud del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que llegue aire sufi ciente para que no se cree depresión en la habitación.

Atención

No utilizar herramientas para retirar el fi lm protector.

3 / UTILIZACIÓN DEL APARATOES

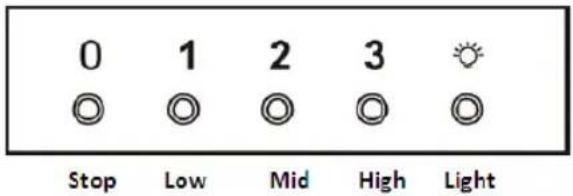

• DESCRIPCIÓN DE LOS MANDOS

1. Presionando el botón Stop (Parar) el motor se parara.

2. Presionando el botón Low (Baja), el avisador sonara una vez y el motor funcionara a velocidad baja.

3. Presionando el botón Mid (Media), el avisador sonara una vez y el motor funcionara a velocidad media.

4. Presionando el botón High (Alta), el avisador sonara una vez y el motor funcionara a velocidad alta.

5. Presionando el botón Light (Luz), las dos luces se encenderán. Presionandolo de nuevo, la luz se apagará.

Consejo para economizar energía

Adapte la velocidad al modo de cocción y al número de utensilios de cocina. Utilice, de preferencia, los fuegos posteriores de su tabla de cocción.

Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato. Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y duración.

Atención

No respetar las instrucciones de limpieza del aparato y los fi ltros puede ocasionar incendios. Respete estrictamente las instrucciones de mantenimiento.

• LIMPIEZA DE LOS FILTROS MODULARES

Se deben limpiar cada 30 horas de utilización o aproximadamente una vez al mes como mínimo. La limpieza se puede hacer en el lavavajillas, en posición vertical.

Utilice un cepillo, agua caliente y un detergente suave. Aclárelos y séquelos con cuidado antes de volverlos a colocar.

• Desmontaje del fi Itro modular

— Gire el asa integrada del fi ltro modular.
— Incline el fi ltro modular hacia abajo.

• CAMBIO DEL FILTRO DE CARBONO (en opción)

Cámbielo cada 120 horas de utilización aproximadamente.

— Quite los fi ltros modulares.
— Gire el fi ltro de carbono para retirarlo.
— Haga la operación contraria para colocar un nuevo fi ltro.
— Vuelva a poner los fi Itros modulares.

Para limpiar el exterior de la campana extractora utilice agua con jabón; no utilice cremas para fregar, ni detergentes corrosivos, ni estropajos o cepillos. Séquela con un trapo húmedo y suave.

• CAMBIO DE LA BOMBILLA

El sistema de iluminación no es sustituíblepor el usuario, en caso de mal funcionamiento póngase en contacto con el servicio de asistenciatécnica.

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO ES

Atención

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

• MANTENIMIENTO DEL APARATO

MANTENIMIENTO QUÉ	DEBE HACER	PRODUCTOS /ACCESORIOS A EMPLEAR
Carcasa y accesorios	No utilice nunca estropajos metálicos, productos abrasivos o cepillos demasiado duros.	Para limpiar el chasis y ojo de buey de iluminación, utilice exclusivamente productos de limpieza del comercio diluidos en agua, aclare después con agua y seque con un trapo suave.
Filtro modular	Este fi ltro retiene los vapores grasos y el polvo. Es el elemento que garantiza una parte importante de la efi cacia de la campana.Si hubiera manchas persistentes, utilice una crema no abrasiva y aclare con agua limpia.	Límpielo con un producto de limpieza del comercio, aclárela abundantemente y séquela. La limpieza se puede hacer en el lavavajillas, en posición vertical(No poner en contacto con la vajilla sucia o con cubiertos de plata).
Filtro carbono activo	Este fi ltro retiene los olores y se debe cambiar al menos una vez al año, en función de su uso.Pida estos fi ltros a su vendedor (con la referencia indicada en la placa de características que se encuentra en el interior de la campana) y anote la fecha del cambio.

SINTOMAS	SOLUCIONES
La campana no funciona...	Compruebe que :• no hay un corte de corriente.• se ha seleccionado una velocidad.
El rendimiento de la campana es insufi ciente...	Compruebe que :• la velocidad del motor que ha seleccionado es sufi ciente para la cantidad de humo y el vapor de agua producido.• la cocina esta sufi cientemente ventilada para que pueda entrar aire.• el fi ltro de carbono no esta gastado (campana en version reciclaje).
La campana se ha parado mientras estaba functionando.	Compruebe que :• no hay un corte de corriente.• no se ha activado el dispositivo de corte omnipolar.

6 / SERVICIO TÉCNICO ES

Las intervenciones que requiera la máquina deberán ser efectuadas:

— por el revendedor,
— o por cualquier profesional cualifi cado depositario de la marca.

Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie).

Estos datos fi guran en la placa de identifi cación situada en la máquina.

Información sobre diseño ecológico/Ficha técnica de productoES

Este dispositivo cumple con los reglamentos delegados (UE) 65/2014 y 66/2014 de la Comisión Europea sobre los requisitos de diseño ecológico y etiquetado energético de las campanas extractoras.

Símbolo Valor Unidad

Marca	Brandt
Número de modelo	AD1006X / AD1006B /AD1006 W LMHT2060X/ LMHT2060B/ LMHT2060W
Consumo de energía anual AEC		55,9	kWh/annum
Índice de eficiencia energético EEi		61,4	-
Índice de eficiencia de dinámica de fluidos FDE		25,0	-
Índice de eficiencia de iluminación LE		41,5	-
Eficiencia de filtración de grasa GFE		81.6	-
Factor de aumento de tiempo f		1.1	-
Flujo de aire volumétrico máximo de la campana	Qmax	604,3	m3/h
Flujo de aire volumétrico en el mejor punto de eficiencia	QBEP	364,3	m3/h
Presión estática en el mejor punto de eficiencia	PBEP	335	P
Consumo de energía en el mejor punto de eficiencia	WBEP	135,6	W
Consumo de energía nominal del sistema de iluminación	WL	2,0	W
Iluminación media del sistema de iluminación	Emiddle	83	Lux/W
Consumo de energía en modo apagado	Po	0.00	W
Consumo de energía en modo de espera	Ps	0.00	W
Flujo de aire volumétrico en el ajuste de velocidad máxima en modo normal	-	628,3	m3/h
Flujo de aire volumétrico en el ajuste de velocidad mínimo en modo normal	-	361,3	m3/h
Flujo de aire volumétrico en modo intensivo/propulsor	-	--	m3/h
Emisiones de potencia acústica en el ajuste de velocidad máxima en el modo normal	-	71	dB(LwA)
Emisiones de potencia acústica en el ajuste de velocidad mínima en el modo normal	-	62	dB(LwA)
Emisiones de potencia acústica en modo intensivo/propulsor	-	--	dB(LwA)

Símbolo Valor Unidad

Marca	Brandt
Número de modelo	AD1009X
Consumo de energía anual AEC		131.9	kWh/annum
Índice de eficiencia energético EEi		91.6	-
Índice de eficiencia de dinámica de fluidos FDE		16.6	-
Índice de eficiencia de iluminación LE		1.6	-
Eficiencia de filtración de grasa GFE		77.2	-
Factor de aumento de tiempo f		1.4	-
Flujo de aire volumétrico máximo de la campana	Qmax	618.8	m3/h
Flujo de aire volumétrico en el mejor punto de eficiencia	QBEP	336.0	m3/h
Presión estática en el mejor punto de eficiencia	PBEP	317	P
Consumo de energía en el mejor punto de eficiencia	WBEP	178.1	W
Consumo de energía nominal del sistema de iluminación	WL	56.0	W
Iluminación media del sistema de iluminación	Emiddle	89	Lux/W
Consumo de energía en modo apagado	Po	0.00	W
Consumo de energía en modo de espera	Ps	--	W
Flujo de aire volumétrico en el ajuste de velocidad máxima en modo normal	-	595.2	m3/h
Flujo de aire volumétrico en el ajuste de velocidad mínimo en modo normal	-	372.0	m3/h
Flujo de aire volumétrico en modo intensivo/propulsor	-	--	m3/h
Emisiones de potencia acústica en el ajuste de velocidad máxima en el modo normal	-	72	dB(LwA)
Emisiones de potencia acústica en el ajuste de velocidad mínima en el modo normal	-	67	dB(LwA)
Emisiones de potencia acústica en modo intensivo/propulsor	-	--	dB(LwA)

EN 25

3 / USO DEL DISPOSITIVO

— Vip fi Iterelementet nedad.
