AD1006B - Dunstabzugshaube BRANDT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Brandt
Modell	AD1006B
Abmessungen (B x T x H)	500 mm x 500 mm x (400–780 mm)
Stromversorgung	220–240 V, einphasig, 10/16 A Sicherung
Netzkabel	H05 VVF, 3×0,75 mm², mit Erdung
Maximaler Luftstrom	604,3 m³/h
Anzahl der Lüfterstufen	3 (Niedrig, Mittel, Hoch) + Stopp
Beleuchtung	LED, 2 W, durchschnittliche Beleuchtungsstärke 83 Lux
Jährlicher Energieverbrauch	55,9 kWh/Jahr
Energieeffizienzindex	61,4
Fettfiltertyp	Metallgitter, spülmaschinengeeignet
Reinigungshäufigkeit des Fettfilters	Alle 30 Betriebsstunden oder monatlich
Austauschhäufigkeit des Kohlefilters	Alle 120 Betriebsstunden (optional)
Minimale Installationshöhe	70 cm über Elektro-/Gasherd
Schallleistungspegel (niedrigste Stufe)	62 dB(LwA)
Schallleistungspegel (höchste Stufe)	71 dB(LwA)
Betriebsarten	Abluft (nach außen) und Umluft (mit Kohlefilter)
Rohrdurchmesser	125 mm oder 150 mm
Verfügbarkeit von Ersatzteilen	Aktivkohlefilter, Fettfilter, Leuchtmittel (über Kundendienst)
Austauschbares Leuchtmittel	Nein; Kundendienst kontaktieren

Häufig gestellte Fragen - AD1006B BRANDT

Wie groß ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestabstand beträgt 70 cm über einem Elektro-, Gas- oder Kombikochfeld. Wenn die Anleitung des Kochfelds einen größeren Abstand vorschreibt, muss dieser eingehalten werden.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Sie können aufrecht in einem Geschirrspüler mit mildem Reinigungsmittel oder von Hand mit heißem Wasser und einer Bürste gereinigt werden. Vor dem Wiedereinbau gründlich abspülen und trocknen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Bei Verwendung des Umluftbetriebs den Kohlefilter alle 120 Betriebsstunden oder mindestens einmal jährlich, abhängig vom Kochverhalten, austauschen.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie, ob die Stromversorgung eingeschaltet ist (nicht ausgelöst) und eine Geschwindigkeit gewählt wurde. Wenn sie immer noch nicht funktioniert, stellen Sie sicher, dass der Netzstecker eingesteckt und die Sicherung intakt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube über einem Gasherd installieren?

Ja, aber halten Sie einen Mindestabstand von 70 cm zwischen Kochfeld und Dunstabzugshaube ein. Achten Sie außerdem auf ausreichende Belüftung des Raumes und flambieren Sie niemals Speisen unter der Haube.

Wie wechsle ich die Glühlampe?

Das Beleuchtungssystem ist nicht vom Benutzer austauschbar. Wenn die Lampe ausfällt, wenden Sie sich an den Brandt-Kundendienst für einen Austausch.

Was ist der maximale Luftstrom dieser Haube?

Der maximale Volumenstrom beträgt 604,3 m³/h (bei höchster Geschwindigkeit im Normalbetrieb).

Kann ich die Haube ohne Abluftkanal verwenden?

Ja, Sie können den Umluftbetrieb nutzen, wenn Sie keinen Außenanschluss haben. Sie müssen einen Aktivkohlefilter installieren, um Gerüche zu absorbieren.

Was tun, wenn die Haube weniger effektiv wird?

Überprüfen Sie, ob die gewählte Lüfterstufe angemessen ist, die Küche ausreichend belüftet ist und der Kohlefilter (falls verwendet) nicht abgenutzt ist. Stellen Sie außerdem sicher, dass die Fettfilter sauber sind.

Wie erhalte ich Ersatzfilter?

Ersatz-Aktivkohlefilter können bei Ihrem Händler bestellt werden. Geben Sie die Referenz auf dem Typenschild im Inneren der Haube an. Notieren Sie das Austauschdatum für zukünftige Referenz.

BEDIENUNGSANLEITUNG AD1006B BRANDT

DE BEDIENUNGSANLEITUNG

Dekorative Dunstabzugshaube

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten.

Wichtig: Lesen Si

Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich mit seiner Funktionsweise vertraut zu machen.

DEI

1 / WAS DER BENUTZER BEACHTEN SOLLTE

- Hinweise für die Sicherheit 94

- Hinweise zum Schutz der Umwelt 100

- Beschreibung des Geräts 101

2 / INSTALLATION DES GERÄTS

- Benutzung in der Absaugfunktion ____ 102

- Benutzung in der Umluftfunktion 102

• Elektrischer Anschluss 103

• Montage der Dunstabzugshaube ____ 104

• Montage der Rohrabdeckung

° Absaugung nach außen 105

° Umluft 106

3 / BENUTZUNG DES GERÄTS

- Beschreibung der Steuerung 107

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS

- Reinigung der Modulfilter 108

- Wechsel des Kohlefilters 108

- Reinigung der Oberflächen außen 109

• Lampe austauschen 109

- Instandhaltung des Geräts 110

5 / ANOMALIEN IM BETRIEB 111

6 / TECHNISCHER KUNDENDIENST 112

DE

1 / WAS DER BENUTZER BEACHTEN SOLLTE

Wichtig

Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkaufen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das Handbuch zur Bedienung beiliegt. Lesen Sie bitte diese Hinweise aufmerksam durch, bevor Sie das Gerät anschließen oder benutzen. Sie wurden für Ihre Sicherheit und für die der Allgemeinheit verfasst.

Wichtige Sicherheits- und Vorsichtsmaßnahmen

Diese Gebrauchsanleitung steht auch auf der Website der Marke Brandt zur Verfügung.

Bitte nehmen Sie vor der Installierung und Nutzung dieses Geräts die hierin enthaltenen Hinweise zur Kenntnis. Sie wurden für Ihre Sicherheit und die Sicherheit anderer abgefasst. Bitte bewahren Sie diese Gebrauchsanleitung mit Ihrem Gerät auf.

Sollte das Gerät einer anderen Person verkauft oder überlassen werden, müssen Sie sich vergewissern, dass dies nur in Begleitung der Gebrauchsanleitung erfolgt.

- Da wir darum bemüht sind, unsere Produkte kontinuierlich zu verbessern, behalten wir uns das Recht vor, ihre technischen, betrieblichen oder ästhetischen Eigenschaften auf der Grundlage der technischen Entwicklung nach Belieben zu verändern.

1 / WAS DER BENUTZER BEACHTEN SOLLTE

DE

- Damit Sie die Kenndaten Ihres Geräts in Zukunft problemlos wiederfinden, raten wir Ihnen, sie auf der Seite "Kundendienst" dieser Gebrauchsanleitung zu notieren.

Wichtige Vorsichtsmaßnahmen

• Dieses Gerät wurde für die private Nutzung im Haushalt entwickelt. Verwenden Sie es deshalb nicht zu gewerblichen oder industriellen oder zu anderen als den bestimmungsgemäßen Zwecken.
• Wir raten Ihnen, das Gerät bei Erhalt sofort auszupacken oder auspacken zu lassen.
  Überprüfen Sie sein allgemeines Erscheinungsbild, machen Sie eventuelle Vorbehalte schriftlich auf dem Lieferschein geltend und behalten Sie hiervon ein Exemplar.
• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten ohne spezifische Erfahrungen oder Kenntnisse für die Nutzung dieses Geräts verwendet werden, wenn sie dabei beaufsichtigt werden oder die notwendigen Hinweise für die sichere Verwendung des

DE 1 / WAS DER BENUTZER BEACHTEN SOLLTE

Geräts und die hiermit verbundenen Risiken erhalten und diese verstanden haben. Es ist darauf zu achten, dass Kinder nicht mit dem Gerät spielen. Die Wartung oder Reinigung des Geräts darf nicht durch Kinder ohne die Aufsicht Erwachsener erfolgen.

- Achtung: Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird.

Elektrische Risiken

- Die Stromversorgung muss vor Eingriffen an den Anschlussklemmen unterbrochen werden. Ist das Stromversorgungskabel beschädigt, muss es vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizier ten Person ausgewechselt werden, um sämtliche Risiken auszuschalten.

- Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden.

- Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden.

1 / WAS DER BENUTZER BEACHTEN SOLLTE

DE

- Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden.

- Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung.

- Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte.

- Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden

- Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden.

- Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden.

- Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung.

DE 1 / WAS DER BENUTZER BEACHTEN SOLLTE

- Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte.

Erstickungsgefahr

- Die für den Luftabzug geltenden Regelungen müssen eingehalten werden. Es darf keine Luft in Leitungen abgeführt werden, die dem Abzug von Rauch aus Geräten dienen, für deren Betrieb Gase oder andere Brennstoffe zum Einsatz kommen (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten).

- Es ist eine geeignete Raumbelü ftung vorzusehen, wenn eine Küchenabzugshaube gleichzeitig mit Gas oder andere Brennstoffe verwendenden Geräten verwendet wird (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten).

Brandgefahr

- Es ist verboten, unter der Abzugshaube Lebensmittel zu flambieren oder Gaskocher ohne Kochgefäße zum Einsatz zu bringen (die angesaugten Flammen könnten das Gerät beschädigen).

1 / WAS DER BENUTZER BEACHTEN SOLLTE

DE

• Das Frittieren unter dem Gerät darf nur unter ständiger Aufsicht erfolgen. Auf sehr hohe Temperaturen erhitzte Öle und Fette können Feuer fangen.
• Das Reinigen und Wechseln der Filter muss im empfohlenen Rythmus erfolgen. Ein Ansammeln von Fett ist mit einem Brandrisiko verbunden.
• Der Betrieb des Geräts über einem Brennstoffherd (Holz, Kohle, usw.) ist nicht zulässig.
• Wird die Abzugshaube über ein Gasgerät angebracht, ist ein Mindestabstand zwischen der Kochfläche und der Unterseite der Abzugshaube von 70 cm einzuplanen. Falls in der Gebrauchsanleitung der unter der Abzugshaube installierten Kochfläche ein größerer Abstand als 70 cm empfohlen wird, ist dieser zu berücksichtigen.

Achtung

Wenn in der Küche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr angeschlossen wird (zum Beispiel eine Etagenheizung), muss die Dunstabzugshaube in der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die Modulfilter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen Heizstoffen arbeiten.

1 / WAS DER BENUTZER BEACHTEN SOLLTE DE

• SCHUTZ DER UMWELT

— Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind.
— Auch das Gerät wurde mit recycelbaren Materialien hergestellt, weshalb es mit diesem

Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen realisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu fi nden sind.

— Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der Umwelt.

Achtung

Der Anschluss darf nur von qualifi zierten Installateuren und Technikern durchgeführt werden.

Achtung

Bevor Sie den Modulfi Iter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

1 / WAS DER BENUTZER BEACHTEN SOLLTEDE

• BESCHREIBUNG DES GERÄTS

2 / ANSCHLIESSEN DES GERÄTS DE

— Das Gerät muss vom Stromnetz getrennt sein, bevor es angeschlossen wird oder Arbeiten an ihm ausgeführt werden.

— Prüfen Sie bitte zunächst, ob die Netzspannung mit der übereinstimmt, die auf dem Typenschild angegeben ist, das sich Inneren der Dunstabzugshaube befindet.

— Wenn der elektrische Anschluss im Raum, in dem die Dunstabzugshaube betrieben wird, Änderungen zum Anschluss des Gerät bedarf, lassen Sie dies von einem qualifi zierter Elektriker.

- Wenn die Dunstabzugshaube mit der Absaugfunktion betrieben wird, schließen Sie es nicht an einen Kamin an, der für die Ausleitung von Verbrennungsrückständen benutzt wird (Heizung, offener Kamin, etc.) oder an eine mechanisch gesteuerte Ventilation.

— Die Ableitung, egal welcher Art, darf nicht unterhalb des Dachs oder im Speicher enden.

— Bringen Sie die Dunstabzugshaube in einem Sicherheitsabstand von wenigstens 70cm über dem Elektro-, Gas- oder Mischherd an.

• BENUTZUNG MIT DER ABSAUGFUNKTION

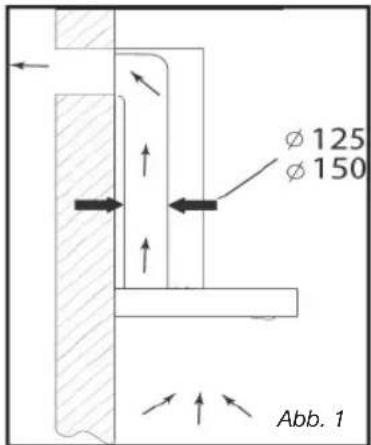

Wenn Sie über eine Ableitungsmöglichkeit nach außen verfügen (Abb. 1)

Ihre Dunstabzugshaube kann über ein Abluftrohr (Ø mindestens 125 mm, emailliert, aus Aluminium oder nicht brennbaren Materialen) an den Abzug angeschlossen werden. Ist der Durchmesser kleiner als 125 mm müssen Sie die Umluftfunktion benutzen.

• BENUTZUNG IN DER UMLUFTFUNKTION

Wenn Sie über keine Ableitungsmöglichkeit nach außen verfügen (Abb. 2)

Bei allen unseren Geräten besteht die Möglichkeit, sie in der Umluftfunktion zu betreiben.

In diesem Fall setzen Sie einen Aktivkohlefi Iter ein, welcher die Gerüche herausfi Itert.

(siehe Abschnitt 4: Wechsel des Kohlefi Iters).

Energiespartipp

Um Ihr Gerät optimal zu nutzen, beschränken Sie die Anzahl der Krümmer und die Rohrlänge.

2 / ANSCHLIESSEN DES GERÄTSDE

• ELEKTRISCHER ANSCHLUSS

Beim Anschließen und bei Arbeiten zur Instandhaltung, muss das Gerät vom Netzstrom getrennt werden und die Sicherungen müssen getrennt oder herausgedreht sein.

Der elektrische Anschluss muss vorbereitet sein, bevor das Gerät in das Möbelstück eingesetzt wird.

Überprüfen Sie, dass:

— die Leistung der Stromzufuhr ausreichend ist,
— die Leitungen zur Stromzufuhr in gutem Zustand sind,
— der Durchmesser der Kabel entsprechend der Normen für die Installation ist.

Achtung

DiesesGerätwirdmiteinemStromkabel geliefert (H 05 VVF) mit drei 3 Leitungen von 0,75 mm² (Schutzleiter, Phase und Erdung), das an ein einphasiges Stromnetz mit 220 - 240 V über einen gewöhnlichen Stecker (CEI 60083 ) angeschlossen wird, der nach dem Abschluss der Arbeiten, in Übereinstimmung mit den Installationsnormen, zugänglich sein muss.

Wir übernehmen keine Verantwortung im Fall eines Unfalls, der sich wegen einer fehlenden oder falschen Erdung ereignet. Die Installation muss mit einer Sicherung von 10 oder 16 A. abgesichert sein. Wenn das Kabel zur Stromversorgung beschädigt ist, wenden Sie sich sofort an den technischen Kundendienst, um Gefahren zu vermeiden.

Achtung

Wenn der elektrische Anschluss im Raum geändert werden muss, in dem die Dunstabzugshaube betrieben werden soll, wenden Sie sich an einen qualifi zierten Elektriker.

Achtung

Wenn Sie eine Anomalie beim Betrieb der Dunstabzugshaube feststellen, schalten Sie das Gerät ab oder trennen Sie die zugehörige Sicherung.

2 / ANSCHLIESSEN DES GERÄTS DE

• MONTAGE DER DUNSTABZUGSHAUBE

Achtung

Der Anschluss muss gemäß den gesetzlichen Vorschriften für die Belüftung von Räumen vorgenommen werden. In Frankreich sind diese Vorschriften im DTU 61.1 des CSTB dargelegt. Im Besonderen darf die abgesaugte Luft nicht in einen Abzug führen, der zur Ableitung von Rauch oder Verbrennungsgase anderer Gas- oder Verbrennungsgeräte benutzt wird. Nicht genutzte Abzüge dürfen nur nach Angaben eines kompetenten Spezialisten genutzt werden.

Der minimale Abstand zwischen der Kochzone und des untersten Teils der Dunstabzugshaube muss mindestens 70 cm betragen. Wenn die Anleitung des jeweiligen Herds unter der Dunstabzugshaube einen höheren Abstand als 70 cm vorschreibt, muss dieser eingehalten werden.

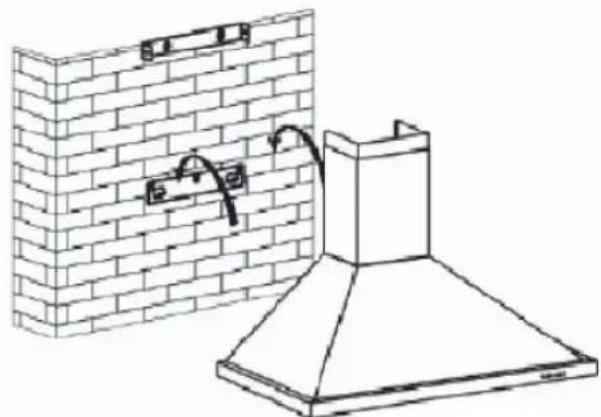

Befestigung an der Wand:

— Zeichnen Sie eine zentrierte Linie auf die Mauer und von der Vertikalen ihres Kochgeräts.

— Zeichnen Sie auf die Mauer die 3 Bohrlöcher auf, die Sie benötigen und benutzen Sie dafür die mitgelieferten Halter der Dunstabzugshaube und beachten Sie dabei den empfohlenen Abstand (Teil A der Abb. 1).

— Bohren Sie die 3 Löcher von 8 mm an den entsprechenden Stellen und setzen Sie die Dübel ein.

— Schrauben Sie den Halter für die Befestigung der Dunstabzugshaube fest und garantieren Sie, dass er vollständig im Wasser ist (Teil A der Abb. 1).

— Bevor Sie die Dunstabzugshaube aufhängen, montieren das Rückschlagventil auf den Ausgang des Motors.

— Schrauben Sie die dehnbare Hülle (nicht inbegriffen) für die Abluft auf den Ausgang des Motors ohne dabei die Bewegungen des Rückschlagventils zu beeinträchtigen. (Abb. 3).

— Setzen Sie den Körper der Dunstabzugshaube auf den Halter mit den dafür vorgesehenen mitgelieferten Schrauben auf (Abb. 2).

• Absaugung nach außen

— Berechnen Sie die Endhöhe für den U-Halter der Rohrabdeckung (Teil B Abb. 1)

— Markieren Sie die 2 Löcher am richtigen Ort.

— Bohren Sie die beiden Löcher mit 8 mm und schrauben Sie den Halteflansch der Rohrabdeckung an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist (Teil B Abb.1)

— Schrauben Sie die fl ache Gabel an die hintere untere Seite der Rohrabdeckung.

— Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube (Abb. 5).

— Schließen Sie die Hülle des Luftausgangs außen an.

— Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.

— Führen Siedas obere Teil der Rohrabdeckung bis zum höchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

— Berechnen Sie die Endhöhe für den Halter der Rohrabdeckung.

— Markieren Sie die 2 Löcher am richtigen Ort.

— Bohren Sie die beiden Löcher mit 8 mm und schrauben Sie den Haltefl ansch des Rohrhalters an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist.

— Schrauben Sie die fl ache Gabel an die hintere unteres Seite der Rohrabdeckung.

— Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube. (Abb. 5)

— Schließen Sie die Hülle des Luftausgangs außen an.

— Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.

— Führen Sie das obere Teil der Rohrabdeckung bis zum höchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

Um die optimale Leistung des Geräts zu gewährleisten, raten wird Ihnen, es an einen Anschluss mit einem Durchmesser von 150 mm anzuschließen (nicht mitgeliefert). Beschränken Sie so weit wie möglich den Einsatz von Winkeln und die Gesamtlänge. Wenn die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern, dass genug Luft zugeführt wird, damit kein Unterdruck im Raum entsteht.

Achtung

Benutzen Sie kein Werkzeug, um den Schutzfi Im abzuziehen.

3 / BENUTZUNG DES GERÄTSDE

• BESCHREIBUNG DER STEUERUNG

1. Wenn der Knopf Stopp gedrückt wird, wird der Motor gestoppt.
2. Wenn der Knopf Low (niedrig) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit niedriger Geschwindigkeit arbeiten.
3. Wenn der Knopf Mid (miittel) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit mittlerer Geschwindigkeit arbeiten.
4. Wenn der Knopf High (hoch) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit hoher Geschwindigkeit arbeiten.
5. Wird der Knopf Light (Licht) gedrückt, werden die beiden Lampen angeschaltet. Drücken Sie ihn erneut, wird das Licht abgeschaltet.

Energiespartipp

Passen Sie Ihre Geschwindigkeit an den Garmodus und die Anzahl der Kochtopfe an. Nutzen Sie bevorzugt die hinteren Herdplatten.

Stop

Low

Mid

High

Light

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

Achtung

Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie eine Arbeit zur Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für einen guten Betrieb, eine gute Leistung und eine lange Laufzeit.

Achtung

Wenn Sie den Anweisungen zur Reinigung des Geräts und der Filter nicht nachkommen, kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein.

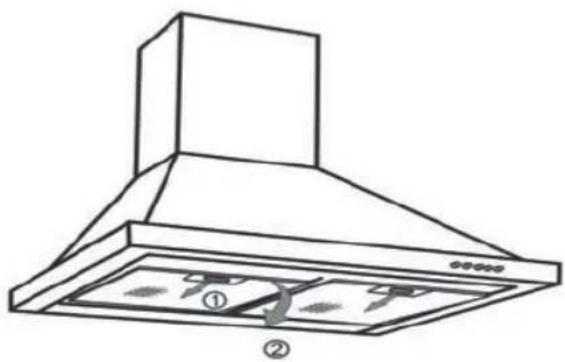

• REINIGUNG DER MODULFILTER

Sie müssen nach jeweils 30 Betriebstunden oder nach etwa einem Monat (minimal) gereinigt werden. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden.

Benutzen Sie eine Bürste, heißes Wasser und ein weiches Spülmittel. Spülen Sie gut nach und trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

— Drehen Sie den Griff am Modulfi Iter.

— Kippen Sie den Modulfi Iter nach unten weg.

Sie müssen ihn jeweils nach 120 Betriebstunden wechseln.

— Entnehmen Sie die übrigen Modulfi Iter

— Drehen Sie den Kohlefi Iter, um ihn herausnehmen zu können.

— Führen Sie den Vorgang in umgekehrter Reihenfolge durch, um einen neuen Filter einzusetzen.

— Setzen Sie danach die übrigen Modulfi Iter wieder ein.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTSDE

• REINIGUNG DER OBERFLÄCHEN AUßen

Zur äußerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seife. Benutzen Sie keine Cremes zum Spülen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen Sie mit einem feuchten und weichen Lappen nach.

• LAMPE AUSTAUSCHEN

DasBeleuchtungssystemkannnichtvomAnwenderausgetauschtwerden, wendenSiesich bitte beiBetriebsstörungenan den Kundendienst.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

Achtung

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

• INSTANDHALTUNG DES GERÄTS

WARTUNG WAS ZU	TUN IST	PRODUKTE / ZUBEHÖR ZUM GEBRAUCH
Gehäuse und Zubehör	Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten.	Um das Gehäuse und das Auge zur Beleuchtung zu reinigen, benutzen Sie nur kommerzielle Reiniger, die in Wasser verdünnt werde und spülen Sie danach mit Wasser nach und trocknen Sie mit einem weichen Lappen nach.
Modulfi Iter	Dieser Filter hält den fetten Dampf und den Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert.Wenn es schwer lösliche Flecken gibt, benutzen Sie einen nicht kratzenden Reiniger und spülen Sie mit klarem Wasser nach.	Reinigen Sie ihn mit einem kommerziellen Reiniger, spülen Sie mit reichlich Wasser nach und trocknen Sie ihn ab. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden.(Bringen Sie ihn nicht mit schmutzigem Geschirr oder mit Silberbesteck in Kontakt).
Aktivkohlefi Iter	Dieser Filter fi Itert die Gerüche und er muss wenigstens ein Mal im Jahr, je nach Nutzung, gewechselt werden.Bestellen Sie diese Filter bei ihrem Händler (mit den Referenzen, die auf der Typenplakette fi nden, die sich im Inneren der Dunstabzugshaube befi ndet) und notieren Sie das Datum des Tauschs.

5 / ANOMALIEN IM BETRIEBDE

SYMPTOME	LÖSUNGEN
Die Dunstabzugshaube funktioniert nicht ...	Überprüfen Sie, dass:der Strom nicht abgestellt wurde.eine Geschwindigkeit zum Betrieb gewählt wurde.
Die Leistung der Dunstabzugshaube ist unzureichend.	Stellen Sie sicher, dass:Die gewählte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden.Die Küche ist ausreichend belüftet, damit für Frischluftzufuhr.Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus).
Die Dunstabzugshaube hat sich im Betrieb abgeschaltet.	Überprüfen Sie, dass:der Strom nicht abgestellt wurde.der automatische Schutztrennschalter nicht ausgelöst wurde.

6 / TECHNISCHER KUNDENDIENST

三

Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von:

— dem Händler

— oder von einem von der Marke autorisiertem und qualifi zierten Fachmann.

Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und Serienummer). Diese Daten fi nden sich auf dem Typenschild des Geräts.

DE Informationen zum Ökodesgin / Technisches Produktdatenblatt

Das Gerät entspricht den Bestimmungen der delegierten Verordnungen 65/2014 und 66/2014 der Europäischen Kommission zum Ökodesign und zur Energieauszeichnung von Dunstabzugshauben.

Symbol Wert Einheit

Marke	Brandt
Modellnummer	AD1006X / AD1006B /AD1006 W LMHT2060X/ LMHT2060B/ LMHT2060W
Jährlicher Energieverbrauch AEC		55,9	kWh/annum
Energieeffizienzindex EEi		61,4	-
Strömungsdynamikeffizienzindex FDE		25,0	-
Beleuchtungseffizienzindex LE		41,5	-
Fettfiltereffizienz GFE		81.6	-
Zeiterhöhungsfaktor f		1.1	-
Maximaler volumetrischer Luftdurchsatz der Dunstabzugshaube	Qmax	604,3	m3/h
Volumetrischer Luftdurchsatz bei bestem Effizienzpunkt	QBEP	364,3	m3/h
Statischer Druck bei bestem Effizienzpunkt	PBEP	335	P
Leistungsaufnahme bei bestem Effizienzpunkt	WBEP	135,6	W
Nenn-Leistungsaufnahme des Beleuchtungssystems	WL	2,0	W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems	Emiddle	83	Lux/W
Leistungsaufnahme wenn ausgeschaltet	Po	0.00	W
Leistungsaufnahme im Stand-by-Modus	Ps	0.00	W
Volumetrischer Luftdurchsatz bei höchster Schaltstufe im Normalmodus	-	628,3	m3/h
Volumetrischer Luftdurchsatz bei niedrigster Schaltstufe im Normalmodus	-	361,3	m3/h
Volumetrischer Luftdurchsatz im Intensiv-/Boost-Modus	-	--	m3/h
Schallemission bei höchster Schaltstufe im Normalmodus	-	71	dB(LWA)
Schallemission bei niedrigster Schaltstufe im Normalmodus	-	62	dB(LWA)
Schallemission im Intensiv-/Boost-Modus	-	--	dB(LWA)

Marke	Brandt
Modellnummer	AD1009X
Jährlicher Energieverbrauch AEC		131.9	kWh/annum
Energieeffizienzindex EEi		91.6	-
Strömungsdynamikeffizienzindex FDE		16.6	-
Beleuchtungseffizienzindex LE		1.6	-
Fettfiltereffizienz GFE		77.2	-
Zeiterhöhungsfaktor f		1.4	-
Maximaler volumetrischer Luftdurchsatz der Dunstabzugshaube	Qmax	618.8	m3/h
Volumetrischer Luftdurchsatz bei bestem Effizienzpunkt	QBEP	336.0	m3/h
Statischer Druck bei bestem Effizienzpunkt	PBEP	317	P
Leistungsaufnahme bei bestem Effizienzpunkt	WBEP	178.1	W
Nenn-Leistungsaufnahme des Beleuchtungssystems	WL	56.0	W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems	Emiddle	89	Lux/W
Leistungsaufnahme wenn ausgeschaltet	Po	0.00	W
Leistungsaufnahme im Stand-by-Modus	Ps	--	W
Volumetrischer Luftdurchsatz bei höchster Schaltstufe im Normalmodus	-	595.2	m3/h
Volumetrischer Luftdurchsatz bei niedrigster Schaltstufe im Normalmodus	-	372.0	m3/h
Volumetrischer Luftdurchsatz im Intensiv-/Boost-Modus	-	--	m3/h
Schallemission bei höchster Schaltstufe im Normalmodus	-	72	dB(LWA)
Schallemission bei niedrigster Schaltstufe im Normalmodus	-	67	dB(LWA)
Schallemission im Intensiv-/Boost-Modus	-	--	dB(LWA)

HU 138

CZ 1 / PRO UŽIVATELE

Elektrická rizika

CZ 1 / PRO UŽIVATELE

CZ 1 / PRO UŽIVATELE

- POPIS PŘÍSTROJE

6 / TECHNISCHE DIENST 269

NL

1 / TER ATTENTIE VAN DE GEBRUIKER

Belangrijk

• ELEKTRISCHE AANSLUITING

6 / TECHNISCHE DIENST NL
