BHB6902X - Dunstabzugshaube BRANDT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Brandt
Modell	BHB6902X
Jährlicher Energieverbrauch	57,5 kWh/Jahr
Energieeffizienzindex (EEI)	62.3
Strömungsdynamischer Wirkungsgrad (FDEI)	23.7
Beleuchtungswirkungsgrad (LEI)	40.3
Fettfiltereffizienz (GFE)	81,5%
Maximaler Luftdurchsatz	633,7 m³/h
Luftdurchsatz bei bestem Wirkungsgrad	336,6 m³/h
Statischer Druck bei bestem Wirkungsgrad	344 Pa
Leistungsaufnahme bei bestem Wirkungsgrad	136,0 W
Beleuchtungsleistung	4,0 W (2x2W LED)
Durchschnittliche Beleuchtungsstärke	161 Lux/W
Schallleistungspegel (höchste Stufe)	70 dB(A)
Schallleistungspegel (niedrigste Stufe)	59 dB(A)
Bedienelemente	Drucktasten: Stopp, Niedrig, Mittel, Hoch, Licht
Fettfiltertyp	Waschbarer Aluminiumfilter (Reinigung alle 30 h oder monatlich)
Aktivkohlefilter	Optional, austauschbar (ca. 120 h oder jährlich)
Lampentyp	LED (ILCOS DBR-2/65-H-64, 2x2W)
Stromversorgung	220-240 V, 10/16 A Sicherung
Montagehöhe (min.)	70 cm über Elektro-/Gasherd
Betriebsarten	Abluft- und Umluftbetrieb

Häufig gestellte Fragen - BHB6902X BRANDT

Wie hoch ist die Mindestmontagehöhe über dem Kochfeld?

Der Mindestabstand beträgt 70 cm von der Kochfläche bis zum niedrigsten Teil der Haube. Falls die Herdanleitung einen größeren Abstand vorschreibt, ist dieser einzuhalten.

Wie oft sollten die Fettfilter gereinigt werden?

Reinigen Sie die Aluminium-Fettfilter nach etwa 30 Betriebsstunden oder mindestens einmal im Monat. Sie können in der Spülmaschine oder mit heißem Wasser und mildem Reinigungsmittel gereinigt werden.

Wie oft sollte der Aktivkohlefilter ausgetauscht werden?

Der optionale Aktivkohlefilter sollte nach etwa 120 Betriebsstunden oder mindestens einmal jährlich je nach Nutzung ausgetauscht werden.

Wie ersetze ich die LED-Beleuchtung?

Zuerst die Stromversorgung trennen. Entfernen Sie den Lampenstecker, tauschen Sie die LED (2W, ILCOS DBR-2/65-H-64) aus und setzen Sie alles in umgekehrter Reihenfolge wieder zusammen.

Was ist zu tun, wenn die Haube nicht funktioniert?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist und eine Geschwindigkeit ausgewählt wurde. Stellen Sie außerdem sicher, dass die einpolige Trennvorrichtung nicht aktiviert ist.

Kann die Haube im Umluftbetrieb ohne externen Abluftkanal verwendet werden?

Ja, wenn Sie keinen externen Auslass haben, können Sie den Umluftbetrieb nutzen, indem Sie einen Aktivkohlefilter (separat erhältlich) installieren, der Gerüche absorbiert.

Wie hoch ist der maximale Luftdurchsatz?

Der maximale Volumenluftdurchsatz beträgt 633,7 m³/h auf der höchsten Geschwindigkeitsstufe.

Wie laut ist die Haube auf höchster Stufe?

Der Schallleistungspegel auf der höchsten Stufe beträgt 70 dB(A).

Wie reinige ich die Außenflächen?

Verwenden Sie Seifenwasser und ein weiches, feuchtes Tuch. Vermeiden Sie scheuernde Cremes, ätzende Reinigungsmittel und Scheuerschwämme.

Welcher Lampentyp wird verwendet?

Es werden LED-Lampen verwendet (2x2W, rund, ILCOS-Code DBR-2/65-H-64).

BEDIENUNGSANLEITUNG BHB6902X BRANDT

BEDIENUNGSANLEITUNG DE

CZ 1 / PRO UŽIVATELE

Důležité

CZ 1 / PRO UŽIVATELE

Elektrická rizika

CZ 1 / PRO UŽIVATELE

CZ 1 / PRO UŽIVATELE

• POPIS PŘÍSTROJE

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten.

Wichtig: Lesen Si

Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich mit seiner Funktionsweise vertraut zu machen.

DEI

1 / WAS DER BENUTZER BEACHTEN SOLLTE

• Hinweise für die Sicherheit 116
• Hinweise zum Schutz der Umwelt 122
• Beschreibung des Geräts 123

2 / INSTALLATION DES GERÄTS

• Benutzung in der Absaugfunktion ____ 124
• Benutzung in der Umluftfunktion 124
  • Elektrischer Anschluss 125

• Montage der Dunstabzugshaube ____ 126
• Montage der Rohrabdeckung

° Absaugung nach außen 127

° Umluft 128

3 / BENUTZUNG DES GERÄTS

- Beschreibung der Steuerung 129

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS

• Reinigung der Modulfilter 130

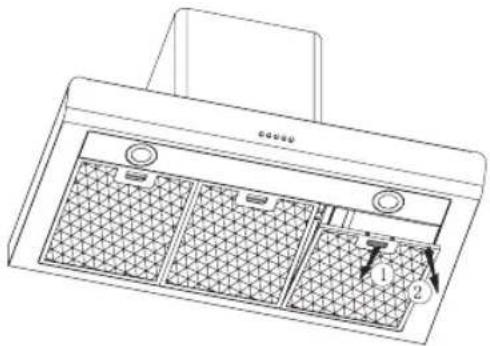

• Wechsel des Kohlefilters 130
• Reinigung der Oberflächen außen 131

- Lampe austauschen 131

- Instandhaltung des Geräts 132

5 / ANOMALIEN IM BETRIEB 133

6 / TECHNISCHER KUNDENDIENST 134

DE

1 / WAS DER BENUTZER BEACHTEN SOLLTE

Wichtig

Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkaufen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das Handbuch zur Bedienung beiliegt. Lesen Sie bitte diese Hinweise aufmerksam durch, bevor Sie das Gerät anschließen oder benutzen. Sie wurden für Ihre Sicherheit und für die der Allgemeinheit verfasst.

Wichtige Sicherheits- und Vorsichtsmaßnahmen

Diese Gebrauchsanleitung steht auch auf der Website der Marke Brandt zur Verfügung.

Bitte nehmen Sie vor der Installierung und Nutzung dieses Geräts die hierin enthaltenen Hinweise zur Kenntnis. Sie wurden für Ihre Sicherheit und die Sicherheit anderer abgefasst. Bitte bewahren Sie diese Gebrauchsanleitung mit Ihrem Gerät auf.

Sollte das Gerät einer anderen Person verkauft oder überlassen werden, müssen Sie sich vergewissern, dass dies nur in Begleitung der Gebrauchsanleitung erfolgt.

- Da wir darum bemüht sind, unsere Produkte kontinuierlich zu verbessern, behalten wir uns das Recht vor, ihre technischen, betrieblichen oder ästhetischen Eigenschaften auf der Grundlage der technischen Entwicklung nach Belieben zu verändern.

1 / WAS DER BENUTZER BEACHTEN SOLLTE

DE

- Damit Sie die Kenndaten Ihres Geräts in Zukunft problemlos wiederfinden, raten wir Ihnen, sie auf der Seite "Kundendienst" dieser Gebrauchsanleitung zu notieren.

Wichtige Vorsichtsmaßnahmen

- Dieses Gerät wurde für die private Nutzung im Haushalt entwickelt. Verwenden Sie es deshalb nicht zu gewerb lichen oder industriellen oder zu anderen als den bestimmungsgemäßen Zwecken.

- Wir raten Ihnen, das Gerät bei Erhalt sofort auszupacken oder auspacken zu lassen. Überprüfen Sie sein allgemeines Erscheinungsbild, machen Sie eventuelle Vorbehalte schriftlich auf dem Lieferschein geltend und behalten Sie hiervon ein Exemplar.

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten ohne spezifische Erfahrungen oder Kenntnisse für die Nutzung dieses Geräts verwendet werden, wenn sie dabei beaufsichtigt werden oder die notwendigen Hinweise für die sichere Verwendung des

DE 1 / WAS DER BENUTZER BEACHTEN SOLLTE

Geräts und die hiermit verbundenen Risiken erhalten und diese verstanden haben. Es ist darauf zu achten, dass Kinder nicht mit dem Gerät spielen. Die Wartung oder Reinigung des Geräts darf nicht durch Kinder ohne die Aufsicht Erwachsener erfolgen.

- Achtung: Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird.

Elektrische Risiken

- Die Stromversorgung muss vor Eingriffen an den Anschlussklemmen unterbrochen werden. Ist das Stromversorgungskabel beschädigt, muss es vom Hersteller, dessen Kundendienst oder einer ähnlich q ualifizierten Person ausgewechselt werden, um sämtliche Risiken auszuschalten.

- Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden.

- Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden.

1 / WAS DER BENUTZER BEACHTEN SOLLTE

DE

- Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden.

- Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung.

- Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte.

- Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden

- Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden.

- Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden.

- Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung.

DE 1 / WAS DER BENUTZER BEACHTEN SOLLTE

- Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte.

Erstickungsgefahr

- Die für den Luftabzug geltenden Regelungen müssen eingehalten werden. Es darf keine Luft in Leitungen abgeführt werden, die dem Abzug von Rauch aus Geräten dienen, für deren Betrieb Gase oder andere Brennstoffe zum Einsatz kommen (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten).

- Es ist eine geeigne te Raumbelüftung vorzusehen, wenn eine Küchenabzugshaube gleichzeitig mit Gas oder andere Brennstoffe verwendenden Geräten verwendet wird (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten).

Brandgefahr

- Es ist verboten, unter der Abzugshaube Lebensmittel zu flambieren oder Gaskocher ohne Kochgefäße zum Einsatz zu bringen (die angesaugten Flammen könnten das Gerät beschädigen).

1 / WAS DER BENUTZER BEACHTEN SOLLTE

DE

• Das Frittieren unter dem Gerät darf nur unter ständiger Aufsicht erfolgen. Auf sehr hohe Temperaturen erhitzte Öle und Fette können Feuer fangen.
• Das Reinigen und Wechseln der Filter muss im empfohlenen Rythmus erfolgen. Ein Ansammeln von Fett ist mit einem Brandrisiko verbunden.
• Der Betrieb des Geräts über einem Brennstoffherd (Holz, Kohle, usw.) ist nicht zulässig.
• Wird die Abzugshaube über ein Gasgerät angebracht, ist ein Mindestabstand zwischen der Kochfläche und der Unterseite der Abzugshaube von 70 cm einzuplanen. Falls in der Gebrauchsanleitung der unter der Abzugshaube installierten Kochfläche ein größerer Abstand als 70 cm empfohlen wird, ist dieser zu berücksichtigen.

Achtung

Wenn in der Küche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr angeschlossen wird (zum Beispiel eine Etagenheizung), muss die Dunstabzugshaube in der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die Modulfilter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen Heizstoffen arbeiten.

1 / WAS DER BENUTZER BEACHTEN SOLLTE DE

• SCHUTZ DER UMWELT

— Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind.
— Auch das Gerät wurde mit recycelbaren Materialien hergestellt, weshalb es mit diesem

Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen realisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu fi nden sind.

— Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der Umwelt.

Achtung

Der Anschluss darf nur von qualifi zierten Installateuren und Technikern durchgeführt werden.

Achtung

Bevor Sie den Modulfi Iter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

1 / WAS DER BENUTZER BEACHTEN SOLLTEDE

• BESCHREIBUNG DES GERÄTS

2 / INSTALLATION DES GERÄTES DE

— Das Gerät muss bei der Installation oder bei einem Eingriff vom Stromnetz getrennt werden.
— Achten Sie darauf, dass die Netzspannung der Spannungsangabe auf dem Typenschild im Inneren der Dunstabzugshaube entspricht.
— Wenn die Stromanlage der Wohnung für den Anschluss des Geräts geändert werden muss, wenden Sie sich bitte an einen qualifizierten Elektriker.
— Wenn die Dunstabzugshaube in Abzug-Betrieb verwendet wird, schließen Sie das Gerät nicht an eine Verbrennungsluftleitung (Heizkessel, Kamin usw.) oder eine kontrollierte Wohnraumlüftung (KWL) an.
— Die Abluftleitung darf auf keinen Fall im Dachboden münden.
— Installieren Sie die Dunstabzugshaube in einem Sicherheitsabstand von mindestens 70 cm zu einem elektrischen, Gas- oder gemischten Kochfeld.

• VERWENDUNG IN ABZUG-BETRIEB

Sie besitzen einen Ausgang nach außen (Abb. 1)

Die Dunstabzugshaube kann über einen Abluftkanal daran angeschlossen werden (Mindest-∅ 125 mm, emailiert, aus Aluminium, biegsam oder aus einem nicht entzündlichen Material). Wenn Ihr Kanal einen kleineren Durchmesser als 125 mm hat, stellen Sie unbedingt den Umluftmodus ein.

• VERWENDUNG IN UMLUFT-BETRIEB

Sie besitzen keinen Ausgang nach außen (Abb. 2)

Alle unsere Geräte können im Umluftmodus betrieben werden.

Setzen Sie in diesem Fall einen Aktivkohlefilter ein, der die Geruchsstoffe aufnimmt.

(s. Kapitel 4: Wechsel des Kohlefilters).

Energiespar-Tipp

Für eine optimale Nutzung Ihres Geräts sollte die Anzahl der Rohrbögen und die Länge des Kanals so klein wie möglich sein.

2 / INSTALLATION DES GERÄTESDE

• ELEKTRISCHER ANSCHLUSS

Bei Einbau und Wartungsvorgängen muss das Gerät vom Stromnetz getrennt werden und die Sicherungen müssen abgeschaltet oder herausgenommen werden. Der Stromanschluss wird hergestellt, bevor das Gerät in das Möbel eingeschoben wird.

Prüfen, ob:

— die Leistung der Anlage ausreicht.
— die Versorgungsleitungen in gutem
Zustand sind.
— der Drahtquerschnitt den
Einbauvorschriften entspricht.

Achtung

Dieses Gerät wird mit einem Stromkabel H 05 WF mit 3 Leitern von 0,75 mm2 (Neutralleiter, Phase und Erdung) geliefert. Es muss über einen nach IEC 60083 genormten Stecker, der nach dem Einbau zugänglich bleiben muss, gemäß den Installationsanweisungen an das einphasige Stromnetz 220-240 V angeschlossen werden.

Wir übernehmen keine Haftung für

Unfälle aufgrund nicht vorhandener oder nicht ordnungsgemäßer Erdung. Die Anlage erfordert eine 10 oder 16 A-Sicherung. Um jegliche Gefahr zu vermeiden, wenden Sie sich im Fall eines beschädigten Stromkabels an den Kundendienst.

Achtung

Wenn die Stromanlage der Wohnung für den Anschluss des Geräts geändert werden muss, wenden Sie sich bitte an einen qualifizierten Elektriker.

Achtung

Wenn die Dunstabzugshaube irgendeine Störung aufweist, das Gerät vom Netz trennen oder die Sicherung für die Anschlussleitung des Geräts herausnehmen.

2 / INSTALLATION DES GERÄTES DE

• MONTAGE DER DUNSTABZUGSHAUBE

Achtung

Die Anlage muss den geltenden

Vorschriften für die Raumbelüftung entsprechen. In Frankreich stehen diese Vorschriften im DTU 61.1 des CSTB. Insbesondere darf die Abluft nicht in eine Rohrleitung gelangen, die für den Abzug von Rauch aus Geräten, die mit Gas oder einem anderen Brennstoff funktionieren, verwendet wird. Stillgelegte Rohrleitungen dürfen erst nach Genehmigung eines kompetenten Fachmanns verwendet werden.

Der Abstand zwischen dem Kochfeld und dem untersten Teil der Dunstabzugshaube muss mindestens 70 cm betragen. Wenn in der Anleitung des unter der Dunstabzugshaube installierten Kochfelds ein größerer Abstand als 70 cm angegeben ist, dann ist dieser zu berücksichtigen.

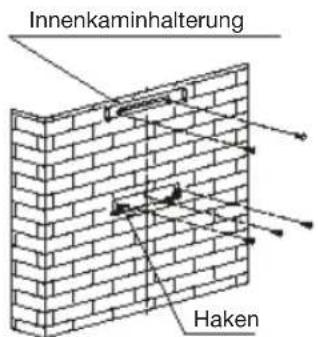

Wandbefestigung:

1. Zeichnen Sie einen vertikalen Strich an die Wand, mittig in Bezug auf das Kochfeld. (Abb. 3)
2. Bohren Sie in einer geeigneten Höhe 3 Löcher und stecken Sie 3 Dübel für den Haken ein.
3. Bohren Sie 2 Löcher und stecken Sie 2 Dübel für die Innenkaminhalterung ein (Abb. 3).
4. Schrauben Sie den Haken mit 3 Schrauben an der Wand fest.
5. Schrauben Sie die Innenkaminhalterung mit 2 Schrauben an der Wand fest. Achten Sie auf eine horizontale Ausrichtung. (Abb. 3)
6. Stecken Sie das Verlängerungsrohr ein. (Abb. 4)

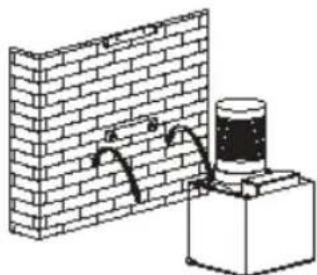

7. Hängen Sie den Motorblock am Haken ein (Abb. 5) und befestigen Sie ihn mit 2 Sicherungsschrauben (Abb. 6).

Abb.3

Abb.4

— Halten Sie den Dunstabzugshaubenkörper und lassen Sie ihn in den Motorblock gleiten (Abb. 7). Befestigen Sie ihn dann mit 5 Schrauben. (Abb. 8).

— Entfernen Sie die Aluminiumfilter und schließen Sie das Kabel an (Abb. 8).

— Installieren Sie die Außenkaminhalterung in den Außenkamin und achten Sie darauf, dass sich der Innenraum des Kamins frei nach oben und unten bewegen kann. (Abb. 9).

— Setzen Sie die Kamine auf die Dunstabzugshaube und befestigen Sie den Kamin innen mit der Halterung mit 2 Schrauben. (Abb. 10).

• MONTAGE DES KAMINS

- Abzug nach außen

— Berechnen Sie die endgültige Höhe, um die U-Lasche als Kaminhalterung zu befestigen (Abb. 3).

— Zeichnen Sie die 2 Löcher an der passenden Stelle.

— Bohren Sie die 2 Löcher von 8 mm und befestigen Sie die Kaminhalterungslasche, wobei darauf zu achten ist, dass sie korrekt in der Achse der Dunstabzugshaube liegt (Abb. 3).

— Befestigen Sie die Flachlasche am Einlass des Innenkamins (Abb. 11).

— Setzen Sie die 2 Kamine auf die Dunstabzugshaube (Abb. 12).

— Schließen Sie den Kanal am Luftauslass nach außen an (Abb. 13).

— Stellen Sie den elektrischen Anschluss der Dunstabzugshaube mithilfe des Stromkabels her.

— Heben Sie den Außenkamin bis zur Decke und befestigen Sie ihn mit den Schrauben an der Lasche. (Abb. 14).

Abb.11Abb.12Abb.13Abb.14

- Umluft

— Berechnen Sie die endgültige Höhe, um die Kaminhalterungslasche zu befestigen (Abb. 3).

— Zeichnen Sie die 2 Löcher an der passenden Stelle.

— Bohren Sie die 2 Löcher von 8 mm und befestigen Sie die Kaminhalterungslasche, wobei darauf zu achten ist, dass sie korrekt in der Achse der Dunstabzugshaube liegt (Abb. 3).

— Befestigen Sie die Flachlasche auf der Rückseite des Innenkamins (Abb. 11).

— Installieren Sie den Kanaladapter am Abweiser (Abb. 15).

— Schließen Sie den verlängerbaren Kanal an den Abweiser an (Abb. 13).

— Setzen Sie den aus 2 Teilen zusammengesetzten Kamin auf die Dunstabzugshaube (Abb. 12).

— Installieren Sie den Abweiser (Abb. 15) in den oberen Kamin auf Höhe der Belüftungsöffnungen (Abb. 16).

— Stellen Sie den elektrischen Anschluss der Dunstabzugshaube mithilfe des Stromkabels her.

— Heben Sie den Außenkamin bis zur Decke und befestigen Sie ihn mit den 2 Schrauben an der Lasche (Abb. 14).

Empfehlung

Für eine optimale Nutzung Ihres Geräts empfehlen wir Ihnen den Anschluss an einen Kanal mit einem Durchmesser von 150 mm (nicht im Lieferumfang enthalten). Die Anzahl der Rohrbögen und die Länge des Kanals sollten so klein wie möglich sein. Falls die Dunstabzugshaube mit Abzug nach außen funktioniert, sollte für eine ausreichende Frischluftzufuhr gesorgt werden, um einen Unterdruck im Raum zu vermeiden.

Achtung

Verwenden Sie keine Werkzeuge, um die transparente Schutzfolie von den Wänden zu entfernen.

3 / BENUTZUNG DES GERÄTSDE

• BESCHREIBUNG DER STEUERUNG

1. Wenn der Knopf Stopp gedrückt wird, wird der Motor gestoppt.

2. Wenn der Knopf Low (niedrig) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit niedriger Geschwindigkeit arbeiten.

3. Wenn der Knopf Mid (miittel) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit mittlerer Geschwindigkeit arbeiten.

4. Wenn der Knopf High (hoch) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit hoher Geschwindigkeit arbeiten.

5. Wird der Knopf Light (Licht) gedrückt, werden die beiden Lampen angeschaltet. Drücken Sie ihn erneut, wird das Licht abgeschaltet.

Energiespartipp

Passen Sie Ihre Geschwindigkeit an den Garmodus und die Anzahl der Kochtopfe an. Nutzen Sie bevorzugt die hinteren Herdplatten.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

Achtung

Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie eine Arbeit zur Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für einen guten Betrieb, eine gute Leistung und eine lange Laufzeit.

Achtung

Wenn Sie den Anweisungen zur Reinigung des Geräts und der Filter nicht nachkommen, kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein.

• REINIGUNG DER MODULFILTER

Sie müssen nach jeweils 30 Betriebstunden oder nach etwa einem Monat (minimal) gereinigt werden. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden.

Benutzen Sie eine Bürste, heißes Wasser und ein weiches Spülmittel. Spülen Sie gut nach und trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

— Drehen Sie den Griff am Modulfi Iter.

— Kippen Sie den Modulfi Iter nach unten weg.

• WECHSEL DES KOHLEFILTERS (optional)

Sie müssen ihn jeweils nach 120 Betriebstunden wechseln.

— Entnehmen Sie die übrigen Modulfi Iter

— Drehen Sie den Kohlefi Iter, um ihn herausnehmen zu können.

— Führen Sie den Vorgang in umgekehrter Reihenfolge durch, um einen neuen Filter einzusetzen.

— Setzen Sie danach die übrigen Modulfi Iter wieder ein.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTSDE

• REINIGUNG DER OBERFLÄCHEN AUßEN

Zur äußerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seife. Benutzen Sie keine Cremes zum Spülen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen Sie mit einem feuchten und weichen Lappen nach.

• LAMPE AUSTAUSCHEN

Achtung

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

Modell mit LED

— Nehmen Sie die Fassung heraus
— Ersetzen Sie die LED.
— Setzen Sie die Gruppe wieder ein, indem Sie in umgekehrter Reihenfolge vorgehen.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

Achtung

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

• INSTANDHALTUNG DES GERÄTS

WARTUNG WAS ZU	TUN IST	PRODUKTE / ZUBEHÖR ZUM GEBRAUCH
Gehäuse und Zubehör	Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten.	Um das Gehäuse und das Auge zur Beleuchtung zu reinigen, benutzen Sie nur kommerzielle Reiniger, die in Wasser verdünnt werde und spülen Sie danach mit Wasser nach und trocknen Sie mit einem weichen Lappen nach.
Modulfi Iter	Dieser Filter hält den fetten Dampf und den Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert.Wenn es schwer lösliche Flecken gibt, benutzen Sie einen nicht kratzenden Reiniger und spülen Sie mit klarem Wasser nach.	Reinigen Sie ihn mit einem kommerziellen Reiniger, spülen Sie mit reichlich Wasser nach und trocknen Sie ihn ab. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden.(Bringen Sie ihn nicht mit schmutzigem Geschirr oder mit Silberbesteck in Kontakt).
Aktivkohlefi Iter	Dieser Filter fi Itert die Gerüche und er muss wenigstens ein Mal im Jahr, je nach Nutzung, gewechselt werden.Bestellen Sie diese Filter bei ihrem Händler (mit den Referenzen, die auf der Typenplakette fi nden, die sich im Inneren der Dunstabzugshaube befi ndet) und notieren Sie das Datum des Tauschs.

5 / ANOMALIEN IM BETRIEBDE

SYMPTOME	LÖSUNGEN
Die Dunstabzugshaube funktioniert nicht ...	Überprüfen Sie, dass:der Strom nicht abgestellt wurde.eine Geschwindigkeit zum Betrieb gewählt wurde.
Die Leistung der Dunstabzugshaube ist unzureichend.	Stellen Sie sicher, dass:Die gewählte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden.Die Küche ist ausreichend belüftet, damit für Frischluftzufuhr.Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus).
Die Dunstabzugshaube hat sich im Betrieb abgeschaltet.	Überprüfen Sie, dass:der Strom nicht abgestellt wurde.der automatische Schutztrennschalter nicht ausgelöst wurde.

6 / TECHNISCHER KUNDENDIENST

三

Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von:

— dem Händler

— oder von einem von der Marke autorisiertem und qualifi zierten Fachmann.

Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und Serienummer). Diese Daten fi nden sich auf dem Typenschild des Geräts.

DE Informationen zum Ökodesgin / Technisches Produktdatenblatt

Das Gerät entspricht den Bestimmungen der delegierten Verordnungen 65/2014 und 66/2014 der Europäischen Kommission zum Ökodesign und zur Energieauszeichnung von Dunstabzugshauben.

Symbol Wert Einheit

Marke	Brandt
Modellnummer	BHB6602X
Jährlicher Energieverbrauch AEC		56.8	kWh/annum
Energieeffizienzindex EEi		62.2	-
Strömungsdynamikeffizienzindex FDE		24.8	-
Beleuchtungseffizienzindex LE		50.8	-
Fettfiltereffizienz GFE		82.7	-
Zeiterhöhungsfaktor f		1.1	-
Maximaler volumetrischer Luftdurchsatz der Dunstabzugshaube	Qmax	620.7	m3/h
Volumetrischer Luftdurchsatz bei bestem Effizienzpunkt	QBEP	329.0	m3/h
Statischer Druck bei bestem Effizienzpunkt	PBEP	364	P
Leistungsaufnahme bei bestem Effizienzpunkt	WBEP	134.2	W
Nenn-Leistungsaufnahme des Beleuchtungssystems	WL	4.0	W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems	Emiddle	203	Lux/W
Leistungsaufnahme wenn ausgeschaltet	Po	0.00	W
Leistungsaufnahme im Stand-by-Modus	Ps	--	W
Volumetrischer Luftdurchsatz bei höchster Schaltstufe im Normalmodus	-	593.4	m3/h
Volumetrischer Luftdurchsatz bei niedrigster Schaltstufe im Normalmodus	-	352.2	m3/h
Volumetrischer Luftdurchsatz im Intensiv-/Boost-Modus	-	--	m3/h
Schallemission bei höchster Schaltstufe im Normalmodus	-	68	dB(LwA)
Schallemission bei niedrigster Schaltstufe im Normalmodus	-	58	dB(LwA)
Schallemission im Intensiv-/Boost-Modus	-	--	dB(LwA)

Symbol Wert Einheit

Marke	Brandt
Modellnummer	BHB6902X
Jährlicher Energieverbrauch AEC		57.5	kWh/annum
Energieeffizienzindex EEi		62.3	-
Strömungsdynamikeffizienzindex FDE		23.7	-
Beleuchtungseffizienzindex LE		40.3	-
Fettfiltereffizienz GFE		81.5	-
Zeiterhöhungsfaktor f		1.1	-
Maximaler volumetrischer Luftdurchsatz der Dunstabzugshaube	Qmax	633.7	m3/h
Volumetrischer Luftdurchsatz bei bestem Effizienzpunkt	QBEP	336.6	m3/h
Statischer Druck bei bestem Effizienzpunkt	PBEP	344	P
Leistungsaufnahme bei bestem Effizienzpunkt	WBEP	136.0	W
Nenn-Leistungsaufnahme des Beleuchtungssystems	WL	4.0	W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems	Emiddle	161	Lux/W
Leistungsaufnahme wenn ausgeschaltet	Po	0.00	W
Leistungsaufnahme im Stand-by-Modus	Ps	--	W
Volumetrischer Luftdurchsatz bei höchster Schaltstufe im Normalmodus	-	606.0	m3/h
Volumetrischer Luftdurchsatz bei niedrigster Schaltstufe im Normalmodus	-	358.8	m3/h
Volumetrischer Luftdurchsatz im Intensiv-/Boost-Modus	-	--	m3/h
Schallemission bei höchster Schaltstufe im Normalmodus	-	70	dB(LwA)
Schallemission bei niedrigster Schaltstufe im Normalmodus	-	59	dB(LwA)
Schallemission im Intensiv-/Boost-Modus	-	--	dB(LwA)
