MANUALE UTENTE PRO EXPRESS ANTI-CALC TEFAL

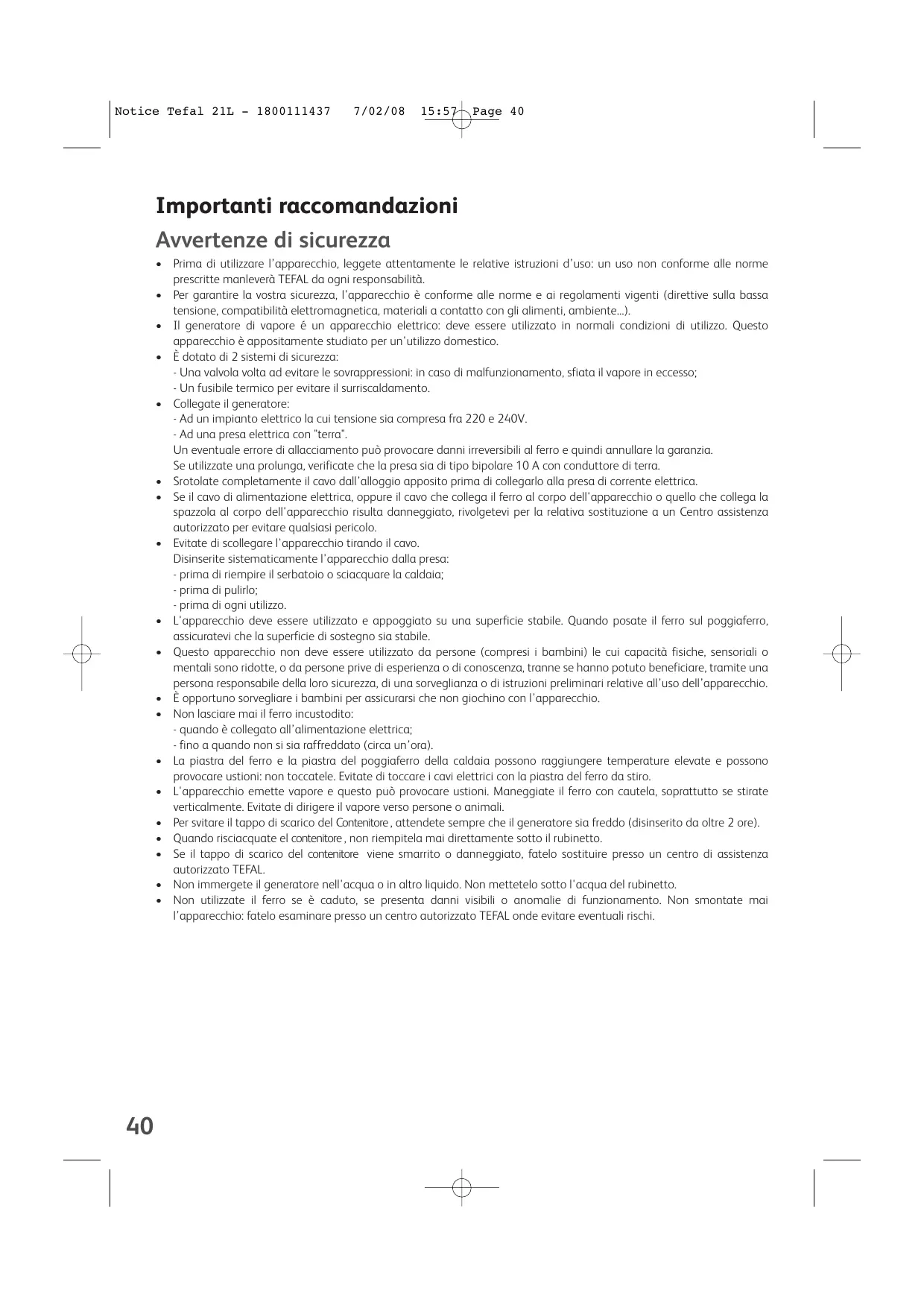

Importanti raccomandazioni Avvertenze di sicurezza • Prima di utilizzare l’apparecchio, leggete attentamente le relative istruzioni d’uso: un uso non conforme alle norme prescritte manleverà TEFAL da ogni responsabilità. • Per garantire la vostra sicurezza, l’apparecchio è conforme alle norme e ai regolamenti vigenti (direttive sulla bassa tensione, compatibilità elettromagnetica, materiali a contatto con gli alimenti, ambiente...). • Il generatore di vapore é un apparecchio elettrico: deve essere utilizzato in normali condizioni di utilizzo. Questo apparecchio è appositamente studiato per un'utilizzo domestico. • È dotato di 2 sistemi di sicurezza: - Una valvola volta ad evitare le sovrappressioni: in caso di malfunzionamento, sfiata il vapore in eccesso; - Un fusibile termico per evitare il surriscaldamento. • Collegate il generatore: - Ad un impianto elettrico la cui tensione sia compresa fra 220 e 240V. - Ad una presa elettrica con "terra". Un eventuale errore di allacciamento può provocare danni irreversibili al ferro e quindi annullare la garanzia. Se utilizzate una prolunga, verificate che la presa sia di tipo bipolare 10 A con conduttore di terra. • Srotolate completamente il cavo dall’alloggio apposito prima di collegarlo alla presa di corrente elettrica. • Se il cavo di alimentazione elettrica, oppure il cavo che collega il ferro al corpo dell'apparecchio o quello che collega la spazzola al corpo dell'apparecchio risulta danneggiato, rivolgetevi per la relativa sostituzione a un Centro assistenza autorizzato per evitare qualsiasi pericolo. • Evitate di scollegare l'apparecchio tirando il cavo. Disinserite sistematicamente l'apparecchio dalla presa: - prima di riempire il serbatoio o sciacquare la caldaia; - prima di pulirlo; - prima di ogni utilizzo. • L'apparecchio deve essere utilizzato e appoggiato su una superficie stabile. Quando posate il ferro sul poggiaferro, assicuratevi che la superficie di sostegno sia stabile. • Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, tranne se hanno potuto beneficiare, tramite una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preliminari relative all’uso dell’apparecchio. • È opportuno sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio. • Non lasciare mai il ferro incustodito: - quando è collegato all’alimentazione elettrica; - fino a quando non si sia raffreddato (circa un’ora). • La piastra del ferro e la piastra del poggiaferro della caldaia possono raggiungere temperature elevate e possono provocare ustioni: non toccatele. Evitate di toccare i cavi elettrici con la piastra del ferro da stiro. • L'apparecchio emette vapore e questo può provocare ustioni. Maneggiate il ferro con cautela, soprattutto se stirate verticalmente. Evitate di dirigere il vapore verso persone o animali. • Per svitare il tappo di scarico del Contenitore , attendete sempre che il generatore sia freddo (disinserito da oltre 2 ore). • Quando risciacquate el contenitore , non riempitela mai direttamente sotto il rubinetto. • Se il tappo di scarico del contenitore viene smarrito o danneggiato, fatelo sostituire presso un centro di assistenza autorizzato TEFAL. • Non immergete il generatore nell'acqua o in altro liquido. Non mettetelo sotto l'acqua del rubinetto. • Non utilizzate il ferro se è caduto, se presenta danni visibili o anomalie di funzionamento. Non smontate mai l’apparecchio: fatelo esaminare presso un centro autorizzato TEFAL onde evitare eventuali rischi.

Pulsante vapore Manopola di regolazione della temperatura del ferro Spia luminosa del ferro Sistema Ultracord (a seconda del modello) Supporto poggiaferro Interruttore luminoso on / off Tasto avvolgicavo (a seconda del modello) Vano per riporre il cavo elettrico Cavo elettrico Tasto Turbo (a seconda del modello) Lock-System (secondo il modello) Serbatoio d’acqua Maniglia per togliere e riposizionare il serbatoio d'acqua amovibile

14. 15. 16. 17. 18. 19.

Caldaia (sull’unità di base) Cavo vapore ferro-caldaia Alloggiacavo Mascherina raccogli-calcare Contenitore raccogli-calcare Pannello di controllo a. Spia Serbatoio d'acqua vuoto b. Spia “AUTO OFF” c. Tasto di accensione “RESTART” d. Spia “ANTI-CALC” e. Tasto di accensione “RESET” f. Spia “Pronto vapore” g. Pulsante di regolazione erogazione vapore

Sistema di blocco del ferro sulla base - Lock-system (secondo il

Il vostro generatore di vapore è dotato di un archetto di bloccaggio del ferro situato sul suo contenitore per poterlo trasportare e riporre facilmente – fig.1: • Chiusura – fig.2 • Apertura – fig.3 Per trasportare il generatore di vapore mediante l'impugnatura del ferro: - posate il ferro sul supporto poggiaferro del generatore e portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") – fig.2 . - afferrate il ferro per l'impugnatura per trasportare il generatore – fig.1.

I Che acqua utilizzare ? • L’apparecchio è stato progettato per funzionare con acqua di rubinetto. • Non utilizzate mai acqua contenente additivi (amido, essenze profumate, sostanze aromatiche, addolcenti, ecc.), né l'acqua delle batterie o prodotta dalla condensazione (ad esempio l'acqua degli asciugabiancheria, l'acqua dei frigoriferi o dei condizionatori, l'acqua piovana). Queste contengono rifiuti organici o elementi minerali che si concentrano sotto l’effetto del calore e provocano crepitii, colature scure o un deperimento prematuro dell’apparecchio.

Accendere il generatore • Posizionate il generatore su un piano stabile, orizzontale, lontano da fonti di calore. • Rimuovete il serbatoio d'acqua amovibile con l'apposita maniglia (situata sulla parte anteriore del generatore) – fig.4. • Riempite il serbatoio senza superare il livello Max. – fig.6. e fig.7. • Riposizionatelo con cura nel suo alloggiamento fino al “clic” – fig.5.

Sistema Ultracord (secondo il modello) • Il ferro è dotato di un'uscita del cavo telescopico per evitare che il cavo possa sfregare sulla biancheria e sgualcirla durante la stiratura. Il sistema Ultracord evita che il cavo possa intralciare i movimenti della mano. Per stirare con il sistema Ultracord: - Il sistema Ultracord arretra automaticamente. - Ogni volta che appoggiate il ferro sul suo supporto, il sistema Ultracord riavvolge il cavo e lo rilascia automaticamente quando riutilizzate il ferro. Per riporre il generatore: - Abbassate l'archetto sul supporto. - Una calamita tiene l'archetto attaccato al supporto per riporre il generatore con facilità. – fig.8. La prima volta che viene utilizzato è possibile che si verifichino fumi o odori. Essi non sono dannosi nè pregiudicano le prestazioni del prodotto e scompariranno rapidamente.

Accendere il generatore

Srotolare completamente il filo dall’alloggio apposito – fig.19 – fig.21. Abbassare l’archetto per sbloccare l’impugnatura – fig.3. Collegarlo allo presa di corrente. Accendete l’interruttore luminoso acceso/spento la spia verde (posizionata sul pannello di controllo) lampeggia e la caldaia si scalda – fig.7. Quando la spia verde resta accesa (dopo circa 2 minuti), il vapore è pronto.

Utilizzo Stiratura a vapore • Posizionate il cursore di regolazione della temperatura del ferro sul tipo di tessuto da stirare (vedi la tabella sottostante). • La spia luminosa del ferro si accende. Attenzione ! Il ferro è pronto quando la spia del termostato si spegne e quando la spia verde di “pronto vapore” rimane fissa. • Regolate l’emissione della quantità di vapore (sul pannello di controllo). • Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si accende e si spegne, a seconda delle esigenze di riscaldamento senza interrompere l’utilizzo. • Per ottenere vapore, premere sul comando vapore situato sull’impugnatura del ferro. Il vapore si ferma rilasciando il comando – fig.10. Il vapore si ferma rilasciando il comando. • Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato l'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale. • Se utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare.

Non appoggiare il ferro su un supporto metallico. Quando non si utilizza il ferro, riporlo sempre nel supporto poggiaferro. E' dotato di sistema antiscivolo e sopporta alte temperature.

Regolazione della temperatura e della portata del vapore REGOLAZIONE DELLA TEMPERATURA E DEL VAPORE IN FUNZIONE DEL TIPO DI TESSUTO DA STIRARE:

TIPO DI TESSUTO REGOLAZIONE DELLA MANOPOLA REGOLAZIONE DEL PULSANTE DEL DELLA TEMPERATURA VAPORE

Tessuti sintetici (poliestere, acetato, acrilico, poliammide)

In caso di dubbi sulla natura del tessuto del capo da stirare consultate l'etichetta. Al momento del primo • Regolazione del cursore della temperatura del ferro da stiro: utilizzo o se non - Cominciare prima con i tessuti che si stirano a bassa temperatura (•) e terminare con quelli avete usato il vapore da un che richiedono temperature più elevate (••• o Max). po' di tempo: premete - Se si stirano tessuti di fibre miste, regolare la temperatura di stiratura in base alla fibra più più volte successivamente il delicata. pulsante vapore con - Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizzatore del ferro da il ferro lontano dai panni da stiro con una serie di impulsi– fig.10, senza appoggiare il ferro da stiro sull’abito. Eviterete stirare. Ciò permetterà l'eliminazione dell'acqua in tal modo di rovinarlo. fredda dal circuito vapore. • Regolazione della vaporizzazione:

- Se si stira un tessuto spesso, aumentare la vaporizzazione. - Se si stira a bassa temperatura, regolare il comando vaporizzatore della base sulla posizione bassa. • Stirare senza vapore: - Non premere il pulsante di controllo vapore sull’impugnatura del ferro.

Stiratura in verticale I nostri consigli : per i tessuti • diversi dal lino o dal cotone, mantenete il ferro ad alcuni • centimetri di distanza per non bruciare il tessuto.

Regolate il cursore della temperatura del ferro e l'erogazione di vapore della caldaia (situati sul pannello di controllo) in posizione maxi. Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano. Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito su una persona, ma sempre su una gruccia. • Mantenendo il ferro in posizione verticale premete in modo intermittente il comando vapore (posto sull’impugnatura del ferro) – fig.10 effettuando un movimento dall'alto verso il basso – fig.9.

Riempite nuovamente il serbatoio • Non è possibile erogare vapore e la spia rossa "serbatoio vuoto" si accende – fig.10. 1.Rimuovete il serbatoio dell'acqua amovibile con l'apposita maniglia (situata sulla parte anteriore del generatore) e riempitelo senza superare il livello massimo. 2. Inseritelo con cura nel suo alloggiamento fino al "clic". 3. Ricollegate. Premete il tasto “RESTART” – fig.12 per proseguire la stiratura. Quando la spia verde resta accesa, il vapore è pronto.

Funzione TURBO (secondo il modello) • Premete 2 o 3 volte il tasto turbo per ottenere più vapore: - per stirare i tessuti più spessi, - per eliminare le false pieghe, - per una potente azione anti-pieghe in verticale. Utilizzate la funzione turbo con cautela, poiché l'eccezionale potenza del vapore può causare bruciature.

Pulizia e manutenzione Pulite il vostro generatore • • • •

Non utilizzate prodotti detergenti o di decalcificazione per pulire la piastra o la caldaia. Non mettete il ferro o la caldaia sotto l'acqua del rubinetto. Pulitelo regolarmente utilizzando una spugna ruvida per stoviglie non metallica inumidita. Pulite di tanto in tanto le parti di plastica con un panno morbido.

Suggerimento per la pulizia: per pulire la piastra del ferro facilmente e correttamente, utilizzare una spugnetta umida non abrasiva quando la piastra è ancora tiepida.

I Decalcificazione del generatore: Non utilizzate prodotti anti-calcare (aceto, anticalcare industriale...) per sciacquare la caldaia: potrebbero danneggiarla. Prima di procedere allo • scarico del generatore è necessario lasciarlo raffreddare per più di 2 ore, per evitare ogni rischio di scottatura.

Per prolungare la durata dell'apparecchio ed evitare fuoriuscite di calcare, il generatore è dotato di un raccogli-calcare integrato. Questo contenitore, situato nel cestello, recupera automaticamente il calcare che si forma all'interno. Principio di funzionamento: La spia arancione “anti-calc” lampeggiante sul pannello di controllo avverte della necessità di sciacquare il raccogli-calcare - fig.13 Attenzione: questa operazione deve essere effettuata quando il generatore è scolle gato da più di due ore ed è completamente freddo. Per effettuare questa operazione, il generatore deve essere vicino a un lavello poiché al momento dell'apertura potrebbe fuo riuscire dell'acqua dal cestello.

• Quando il generatore è completamente raffreddato, rimuovete il contenitore raccogli-calcare - fig.16 • Svitate completamente il contenitore e staccatelo dal corpo dell'apparecchio: in esso viene raccolto il calcare accumulato nel cestello - fig.17 et fig.18. • Per pulire a fondo il contenitore è sufficiente sciacquarlo con acqua corrente per eliminare tutto il calcare - fig.19. • Riponete il contenitore nel suo alloggiamento, riavvitandolo completamente per garantire la tenuta - fig.20. • Rimettete la mascherina al suo posto. Al successivo utilizzo premete il tasto “reset” situato sul pannello di controllo per spegnere la spia arancione “anti-calc”.

Sistema "auto off" • Per maggiore sicurezza, il generatore è dotato di un sistema “auto off” che mette in standby il generatore dopo 8 minuti di inattività o in caso di dimenticanza. • Una spia luminosa rossa lampeggiante sul pannello di controllo indica che l'apparecchio è in stand-by. - fig.15. • Per riattivare il generatore: - Premete il pulsante “Restart”. - Attendete che la spia del pulsante “vapore pronto” non lampeggi più prima di riprendere a stirare. • Se non utilizzate la levetta del vapore per almeno 8 minuti, il sistema “auto off” disattiva il generatore, per maggiore sicurezza.

Riporre il vostro generatore • Posate il ferro sul supporto poggiaferro del generatore. • Premete l’interruttore luminoso acceso/spento per spegnere il generatore e togliete la spina. Riponete il cavo elettrico nel suo alloggio. • Portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") – fig.2. Il ferro sarà così bloccato in tutta sicurezza sulla caldaia. Attenzione: non toccate la piastra ancora calda. • Sistemate il cavo nell'apposito alloggio. Piegatelo in due come per fare un nodo. Inserite la parte finale di questo anello nell'alloggiacavo e spingete delicatamente fino a vedere l'estremità dall'altro lato dell'alloggio stesso. – fig.24. • Riposizionate il sistema Ultracord sul suo supporto - fig.8. • Prima di riporre il generatore in un armadietto o in uno spazio ristretto, lasciatelo raffreddare. • Trasportate l'apparecchio mediante l'impugnatura del ferro.

Un problema con il tuo generatore ? PROBLEMI Il generatore non si accende. La spia del termostato e il tasto on/off sono spenti.

L’acqua cola attraverso i fori della piastra.

POSSIBILI CAUSE SOLUZIONI L’elettrodomestico non è acceso.

Verificate che l’apparecchio sia correttamente collegato e premete sull’interruttore acceso/spento.

Il Sistema “auto off” si è attivato.

Premete il tasto “restart”.

L'acqua si è condensata nei tubi poiché utilizzate il vapore per la prima volta o non l'avete utilizzata da qualche tempo.

Premete il comando vapore finché il ferro comincia ad erogare vapore.

Utilizzate il comando vapore prima che il ferro sia caldo.

Diminuite la potenza di erogazione del vapore quando stirate a bassa temperatura (comando vapore sul pannello di controllo). Attendete che la spia del ferro si spenga prima di azionare il comando vapore. Contattate un Centro Assistenza Autorizzato.

Strisce d’acqua rimangono sulla biancheria. Colature bianche o scure escono dai fori della piastra..

L’asse da stiro è impregnato di acqua perchè non adatto alla potenza del generatore. Dalla caldaia fuoriesce il calcare poiché non è sciacquata regolarmente.

Utilizzate un'asse adatta.

Sciacquate il contenitore. (vedere § “Decalcificazione del generatore”).

Dai fori della piastra fuoriesce State utilizzando sostanze chimiche Non aggiungere questi tipi di prodotti nel serbatoio una materia nerastra che sporca decalcificanti o additivi nell'acqua da stiro. d’acqua o nella caldaia. Contattate un Centro Assistenza gli indumenti. Autorizzato. La piastra è sporca o nerastra e rischia di sporcare gli indumenti.

Viene utilizzata una temperatura eccessiva.

Consultate la sezione dedicata alla regolazione della temperatura.

Gli indumenti non sono sufficientemente risciacquati o avete stirato un nuovo indumento senza lavarlo.

Assicuratevi che la biancheria sia ben sciacquata cosicché non ci siano residui di sapone o altri prodotti chimici sugli indumenti.

Utilizzate dell'amido.

Spruzzate l’amido sul rovescio del tessuto da stirare.

Notice Tefal 21L - 1800111437

PROBLEMI POSSIBILI CAUSE SOLUZIONI Non c’è vapore o c’è poco vapore.

Il serbatoio d’acqua è vuoto (spia rossa).

Riempite il serbatoio d’acqua amovibile.

La potenza di erogazione del vapore è regolata al minimo.

Aumentate la regolazione del vapore.

La temperatura della piastra è impostata Il generatore funziona ma il vapore è molto caldo e umido, sul massimo. di conseguenza è meno visibile. La spia rossa "serbatoio d'acqua amovibile vuoto" è accesa.

Non avete premuto il tasto Restart.

Premete il tasto Restart.

Fuoriesce vapore dal tappo della caldaia.

Il tappo di scarico è mal avvitato.

Stringete il tappo di scarico.

La guarnizione del tappo è danneggiata.

Contattate un Centro Assistenza Autorizzato per ordinare una guarnizione di ricambio.

L'apparecchio è difettoso.

Non utilizzate più il generatore e contattate un centro di assistenza autorizzato.

Fuoriesce vapore da sotto l’apparechio.

Se non è possibile determinare la causa di un guasto, rivolgetevi a un Centro di assistenza autorizzato.

I Partecipiamo alla protezione dell’ambiente ! Il vostro apparecchio è composto da diversi materiali che possono essere riciclati.

Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato.
