LTV 2010 S2 - Televisore Trevi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	TV LED
Dimensioni schermo	20 pollici (50,8 cm)
Risoluzione	HD Ready (1366 x 768 pixel)
Dimensioni (L x A x P) senza base	480 x 320 x 80 mm
Peso senza base	3,0 kg
Alimentazione	CA 100-240V, 50/60Hz
Consumo energetico (tipico)	30 W
Consumo in standby	< 0,5 W
Funzioni principali	Sintonizzatore digitale DVB-T/T2, lettore multimediale USB, ingresso HDMI, ingresso VGA, ingresso AV, jack per cuffie
Telecomando	Incluso (batterie non incluse)
Accessori	Telecomando, manuale utente, cavo di alimentazione, base
Pulizia e manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti chimici aggressivi o acqua direttamente sullo schermo
Avvertenze di sicurezza	Non aprire il dispositivo; tenere lontano dall'umidità; scollegare durante i temporali
Disponibilità parti di ricambio	Telecomando, cavo di alimentazione, base disponibili presso centri di assistenza autorizzati
Riparabilità	Progettato per la riparabilità; contattare un tecnico qualificato per qualsiasi riparazione
Informazioni generali	Marca: Trevi; Modello: LTV 2010 S2; Prodotto in Cina

Domande frequenti - LTV 2010 S2 Trevi

Come collego la mia TV Trevi a un decoder via cavo o satellite?

Utilizzare un cavo HDMI per collegare il decoder all'ingresso HDMI della TV. In alternativa, se si utilizza un'apparecchiatura più vecchia, collegare tramite l'ingresso AV utilizzando cavi compositi.

Posso utilizzare una chiavetta USB con la TV?

Sì, la TV ha una porta USB che supporta la riproduzione di file musica, foto e video. Inserire la chiavetta USB e selezionare 'USB' dal menu delle sorgenti.

Cosa devo fare se la TV non si accende?

Verificare che il cavo di alimentazione sia collegato saldamente e che la presa a muro funzioni. Premere il pulsante standby sul telecomando o sulla TV. Se ancora spenta, provare una presa diversa.

Come eseguo una ricerca dei canali?

Vai al menu della TV, seleziona 'Impostazione canali' o 'Sintonizzazione automatica', e scegli 'DVB-T' se si utilizza un'antenna. La TV cercherà automaticamente i canali disponibili.

Perché non c'è suono dagli altoparlanti della TV?

Assicurarsi che il volume non sia in muto e sia alzato. Controllare se le cuffie sono collegate (questo silenzia gli altoparlanti). Verificare anche le impostazioni di uscita audio nel menu.

Posso montare la TV a parete?

Sì, la TV è compatibile con il supporto VESA (100x100 mm). Utilizzare un supporto a parete adatto e seguire le precauzioni di sicurezza. Il supporto non è incluso.

Come pulisco lo schermo della TV?

Spegnere la TV e lasciarla raffreddare. Utilizzare un panno morbido e asciutto in microfibra per pulire delicatamente lo schermo. Non spruzzare liquido direttamente sullo schermo.

Quali sono le dimensioni della TV con il supporto?

Con il supporto, le dimensioni sono approssimativamente 480 x 370 x 180 mm (larghezza x altezza x profondità).

Come posso aggiornare il firmware della TV?

Questo modello non supporta aggiornamenti over-the-air. Controllare il sito web Trevi per i file firmware che possono essere caricati tramite USB. Seguire le istruzioni nel manuale.

La TV ha un timer di spegnimento?

Sì, è possibile impostare un timer di spegnimento dal menu. Le opzioni includono tipicamente 15, 30, 60, 90, 120 minuti o spento.

MANUALE UTENTE LTV 2010 S2 Trevi

Grazie per aver acquistato questo apparecchio!

Prima di utilizzare il prodotto si prega di leggere attentamente il seguente manuale d'uso.

• Accertarsi che l'apparecchio non sia danneggiato, in tal caso rivolgersi al venditore.
• Controllare che siano presenti tutti gli accessori.
  Non aprire l'apparecchio: all'interno non vi sono né comandi manipolabili dall'utente né parti di ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato Trevi.
• Conservare il seguente manuale d'uso.

2 PRECAUZIONI DI SICUREZZA

VOLTAGGIO PERICOLOSO

Questo simbolo riportato sul retro dell'apparecchio ed in questo manuale segnala la presenza all'interno di questo apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche.

ATTENZIONE

Questo simbolo riportato sul retro dell'apparecchio ed in questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d'uso. Leggetele attentamente prima di utilizzare l'apparecchio.

• Posizionare l'apparecchio su una superficie piana.
• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione dell'aria (almeno 10 cm).
  ■ Non collocare nessun oggetto sopra l'apparecchio.
• Non coprire le fessure di ventilazione poste sopra e dietro l'apparecchio.
  L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull'apparecchio.
• I cavi devono essere nascosti e protetti onde evitare l'inciampo da parte di qualcuno e la conseguente caduta dell'apparecchio.
• Tenere l'apparecchio lontano dai seguenti luoghi:

vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...);

vicino a zone umide (stanze da bagno, piscine, ecc...);

zone polverose;

zone soggette a forti vibrazioni.

- Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.

3 CURA E MANUTENZIONE

■ Scollegare l'apparecchio prima di pulirlo.
- Non usare solventi o liquidi per pulire l'apparecchio, usare solo un panno morbido e asciutto.

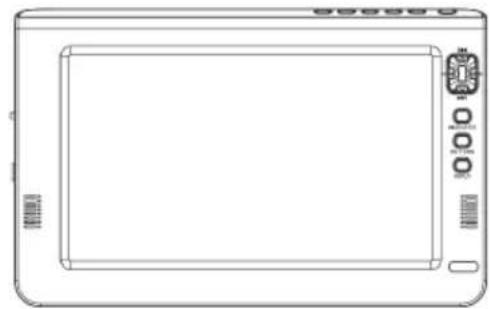

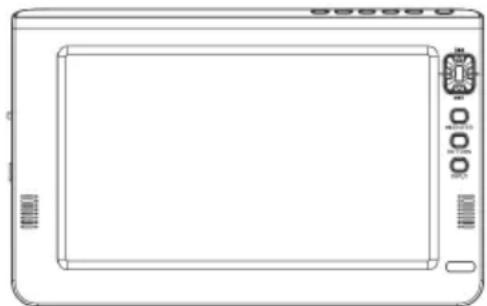

4 ALL'INTERNO DELL'IMBALLO

1. Display
2. Tasto VOL-, consente di diminuire il volume d'ascolto
3. Tasto VOL+, consente di aumentare il volume d'ascolto
4. Tasto CH-, consente di selezionare il canale precedente a quello che si sta guardando
5. Tasto CH+, consente di selezionare il canale successivo a quello che si sta guardando
6. Tasto MENU, consente di attivare il menu di configurazione

7. Tasto LCD/O, consente di spegnere il display

8. Tasto ◀◀/◀, indietro veloce / tasto di navigazione menu sinistra

9. Tasto ◀◀/▲, traccia precedente / tasto di navigazione menu alto
10. Tasto ▶/ ▶, avanti veloce / tasto di navigazione menu destra
11. Tasto ▶/▼, traccia successiva / tasto di navigazione menu basso
12. Tasto ▶ II / ENTER, play/pausa / conferma
13. Tasto RETURN
14. Tasto INPUT, consente di selezionare la sorgente attiva

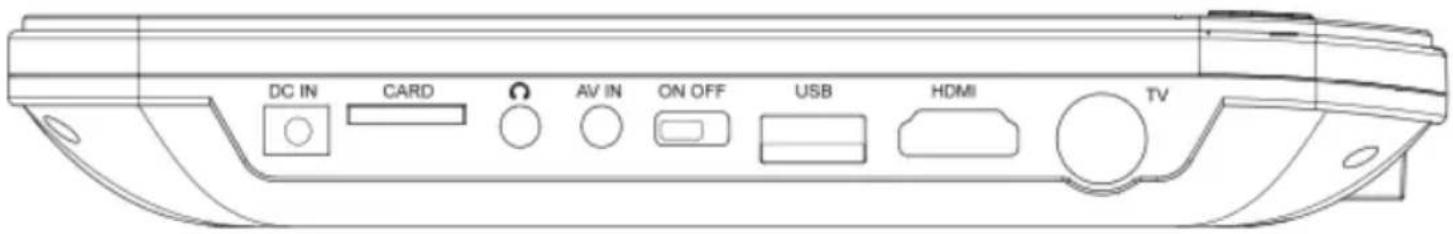

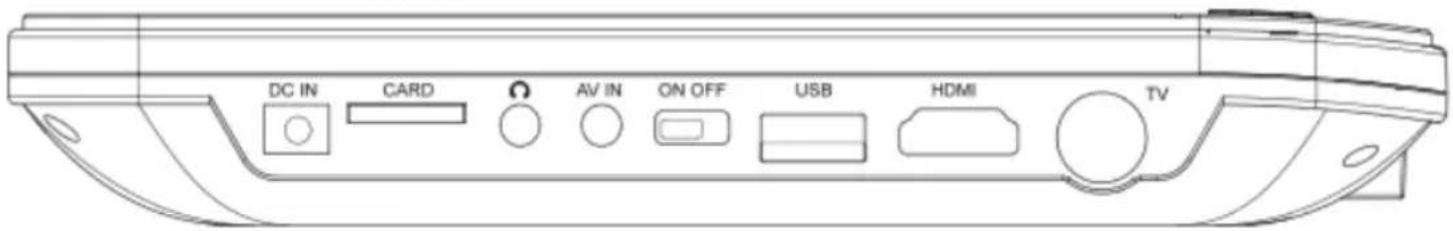

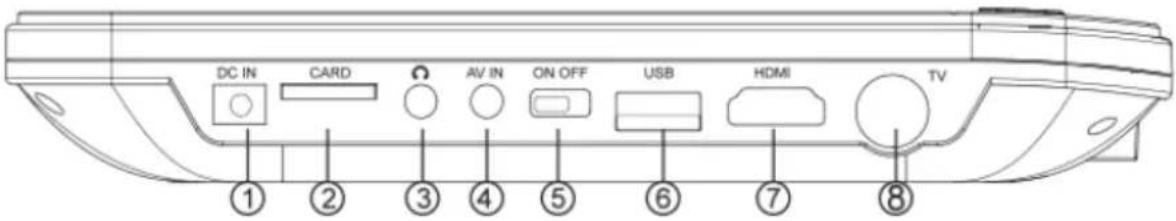

1. Ingresso adattatore 12V ---
2. Ingresso micro-SD Card
3. Presa cuffia*
4. Ingresso AV (Audio/Video)

*

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

1. Interruttore ON/OFF
2. Ingresso USB 2.0
3. Ingresso HDMI
4. Ingresso antenna

6 INSTALLAZIONE E COLLEGAMENTI

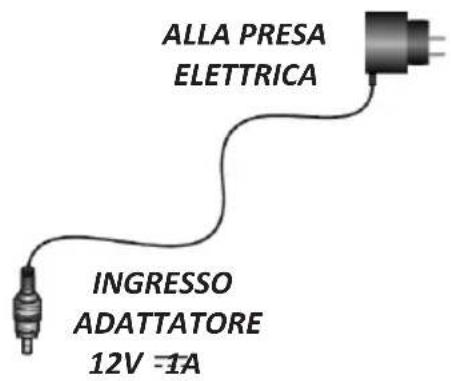

6.1 ALIMENTAZIONE RETE 110-240V \~50/60Hz

- Collegare l'adattatore di rete 110-240V ∼ 50/60Hz / 12V --- 1A ad una presa elettrica e lo spinotto nell'ingresso adattatore 12V -1A.

Nota: Utilizzare solo l'adattatore in dotazione. Altri apparati potrebbero avere polarità e/o tensioni diverse.

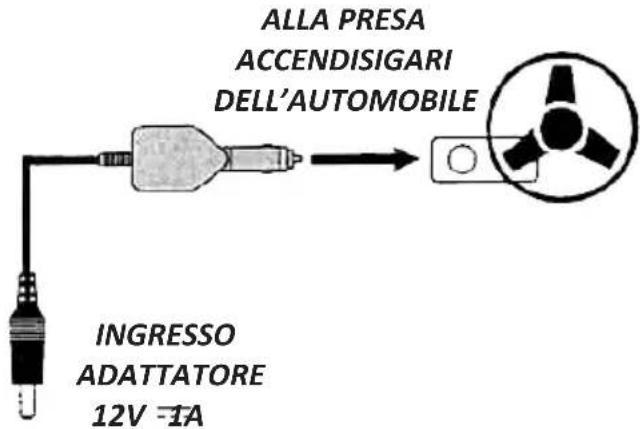

6.2 ALIMENTAZIONE 12V ---

Questo collegamento permette di utilizzare il LTV 2010S2 all'interno dell'automobile.

Collegare l'adattatore per auto ad una presa accendisigari 12V --- per auto e lo spinotto nell'ingresso adattatore 12V -1A.

Nota: Non collegare il LTV 2010S2 alla presa accendisigari di camper e mezzi pesanti che forniscono 24V.

Il LTV 2010S2 assorbe circa 1000mA, pertanto è sconsigliato l'utilizzo per lunghi periodi ad automobile spenta per evitare di scaricare la batteria.

6.3 ALIMENTAZIONE A BATTERIA E SUA RICARICA

Il LTV 2010S2 al suo interno utilizza una batteria ricaricabile al lithio. Al completamento della carica funzionerà senza essere collegato ad una presa di alimentazione.

Ricaricare la batteria solo a lettore spento e in ambienti interni.

- Collegare il LTV 2010S2 all'adattatore di rete o all'adattatore per auto.

L'indicatore di carica si illumina di rosso, ad indicare il caricamento. A carica terminata l'indicatore si spegnerà.

Il tempo di carica medio tramite adattatore di rete ad apparecchio spento (fast charge, ricarica veloce) è di circa 6h.

La durata della batteria è di circa 3h in modalita DVB-T.

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE

Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.

Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.

La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata.

La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.

Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino al completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla nuovamente. Mettendo in carica una batteria non completamente esaurita, la sua durata risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte.

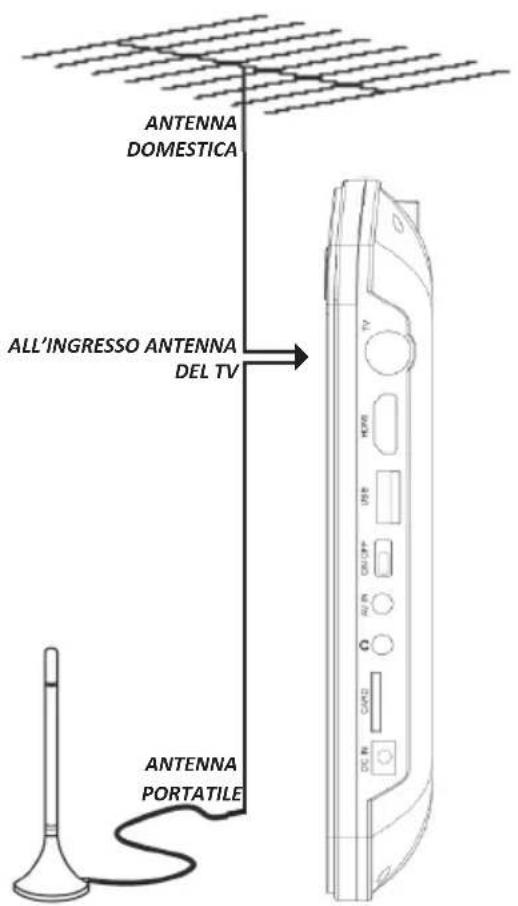

6.4 COLLEGAMENTO ALL'ANTENNA E UTILIZZO COME MONITOR

Collegare il cavo d'antenna domestico 75 ohm o l'antenna in dotazione all'ingresso antenna posto sul lato dell'apparecchio.

È possibile utilizzare questo apparecchio come monitor tramite l'ingresso video HDMI o AV IN.

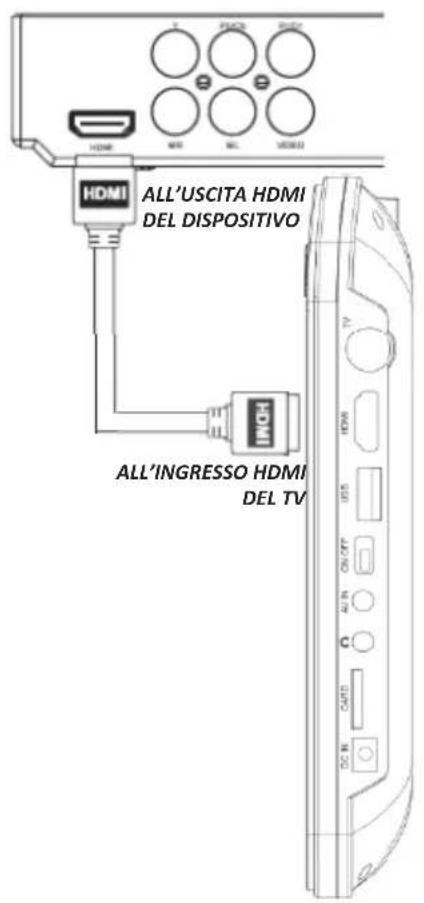

• Collegare l'uscita HDMI del dispositivo (Lettore Mpeg4-DVD/Lettore Blue Ray/Telecamera,...) tramite un cavo HDMI (non incluso) all'ingresso HDMI posto sul lato del TV, per un collegamento ad alta definizione. Selezionare la sorgente HDMI tramite il tasto INPUT sul tv o del telecomando.

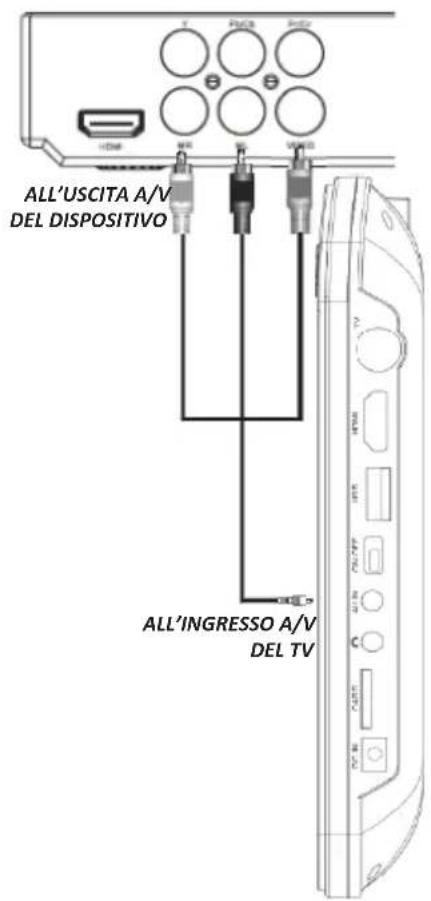

  Collegare l'uscita A/V del dispositivo (Lettore Mpeg4-DVD/Videoregistratore/Telecamera,...) tramite il cavo AV fornito all'ingresso AV posto sul lato del TV. Assicurarsi di rispettare i colori relativi alle varie sorgenti: giallo per il video, bianco per il canale audio sinistro e rosso per il canale audio destro.

7 TELECOMANDO

7.1 INSTALLAZIONE

Attenzione: batterie non incluse

• Aprire il vano batterie posto sul retro del telecomando.
  Inserire 2 batterie (formato AAA) assicurandosi di rispettare la polarità e i segni guida all'interno del vano batterie.
  ■ Richiudere il vano batterie.

Per prevenire la perdita di liquido da parte delle batterie con il conseguente danneggiamento del telecomando, assicurarsi di installare correttamente le batterie e di non installare tipologie di batterie diverse (vecchie e nuove, alcaline e zincocarbone, ecc...).

Rimuovere le batterie dal telecomado se non si usa per lunghi periodi.

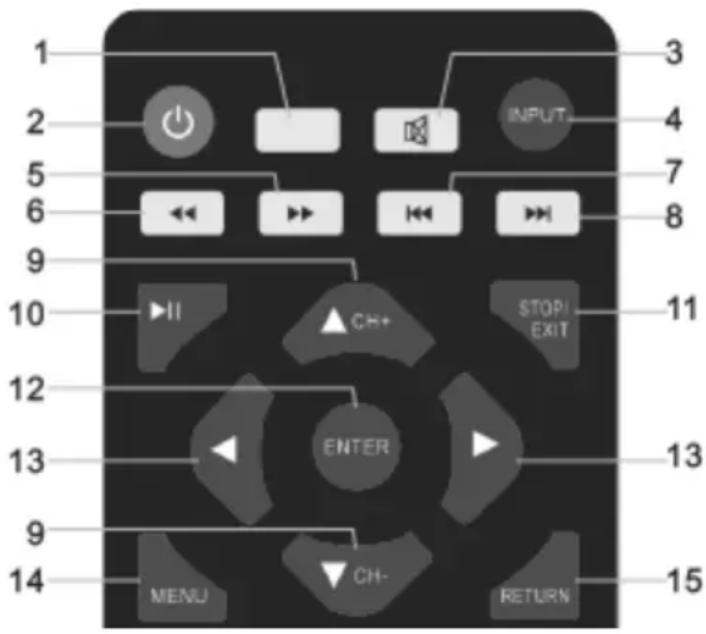

7.2 DESCRIZIONE COMANDI

1. Tasto non attivo.
2. Tasto STANDBY.
3. Tasto MUTE, consente di escludere momentaneamente l'audio.
4. Tasto INPUT, consente di selezionare la sorgente attiva.
5. Tasto ▶, in sorgente USB consente la funzione Avanti Veloce in lettura file audio/video.
6. Tasto ◀, in sorgente USB consente la funzione Indietro Veloce in lettura file audio/video.
7. Tasto ◀, in sorgente USB consente di selezionare il file precedente.
8. Tasto ▶, in sorgente USB consente di selezionare il file successivo.
9. Tasti ▲ ▼ / CH+/CH-, tasti di navigazione su/giù / consentono di selezionare il canale precedente/successivo a quello che si sta guardando.
10. Tasto ▶ II, in sorgente USB consente di mettere in pausa la lettura di un file audio/video in corso.
11. Tasto STOP/EXIT, in sorgente USB consente di arrestare la lettura di un file audio/video in corso/consente di uscire dai menu.
12. Tasto ENTER, consente di confermare/attivare una voce di menu selezionata.
13. Tasti ◀ ▶, tasti di navigazione sinistra/destra.
14. Tasto MENU, consente di attivare l'OSD (menu).
15. Tasto RETURN, consente di visualizzare l'ultimo canale visionato.

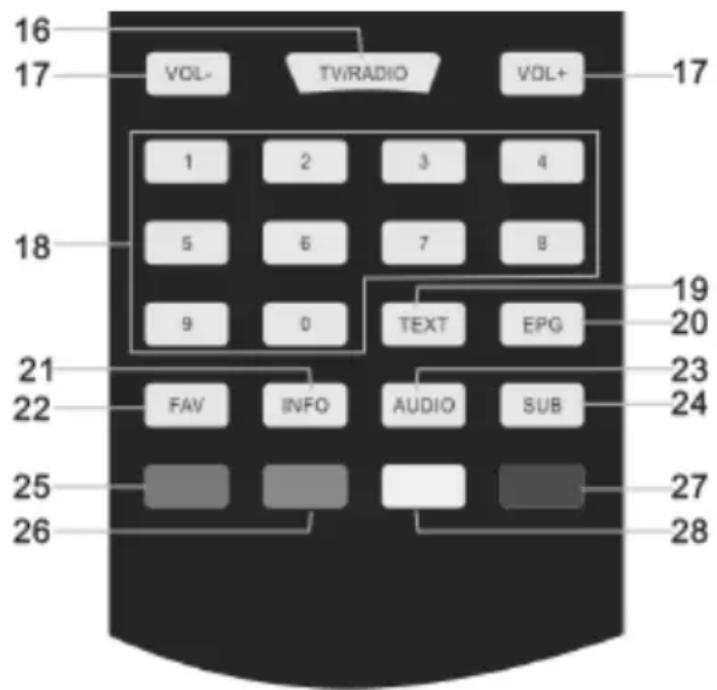

16. Tasto TV/RADIO, consente di passare dai canali TV alle stazioni Radio.
17. Tasto VOL-/VOL+, consente di diminuire/aumentare il volume d'ascolto.
18. Tastierino numerico.
19. Tasto TEXT, consente di attivare il Teletext (se disponibile).
20. Tasto EPG, consente di accedere alla guida dei programmi/elenco canali
21. Tasto INFO, consente di visualizzare le informazioni sulle trasmissioni di ogni canale.
22. Tasto FAV, consente di accedere alla lista dei canali preferiti.
23. Tasto AUDIO, consente di selezionare il sistema audio (STEREO/LEFT/RIGHT/MONO).
24. Tasto SUB, consente di selezionare il linguaggio dei sottotitoli trasmessi (se disponibili).
    25-28. Tasti colorati multifunzioni.

8 PRIMA INSTALLAZIONE

Alla prima accensione verrà richiesto di impostare la configurazione di base del TV.

■ LINGUA: premere i tasti di navigazione ▲▼◀▶ fino a selezionare la lingua del menù desiderata. Premere il tasto ENTER per confermare.
■ PAESE: premere i tasti di navigazione ▲▼◀▶ fino a selezionare il paese dove si effettua la scansione dei canali.
- Premere il tasto ENTER per passare alle impostazioni di scansione Premere il tasto ENTER per confermare e avviare la scansione automatica dei canali.

La ricerca inizia automaticamente e vengono memorizzati in maniera progressiva tutti i programmi TV disponibili; l'operazione richiede alcuni minuti.

È possibile saltare la scansione dei canali analogici premendo il tasto MENU. Premere il tasti di navigazione ◀ per confermare la scelta.

Nota: Al termine della scansione dei canali del digitale terrestre possibile che venga visualizzato un messaggio di conflitto di numerazione canali. Selezionare Sì per associare automaticamente i canali ai numeri in conflitto o No per associare manualmente ogni canale al numero in conflitto.

■ Premere il tasto INPUT e selezionare DTV o ATV.

Per navigare all'interno dei menù occorre utilizzare i tasti di navigazione ▲ e ▼, premere ENTER per confermare la selezione oppure premere il tasto EXIT per uscire.

9.1 OPERAZIONI PRELIMINARI

9.1.1 SINTONIZZAZIONE AUTOMATICA DEI CANALI

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
  ■ Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce CANALE. Premere il tasto ENTER.
  ■ Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce SINTONIZZAZIONE AUTOMATICA. Premere il tasto ENTER.
• Premere i tasti di navigazione ◀▶ per selezionare DTV+ATV (Digitale+Analogico), DTV (solo Digitale) o ATV (solo Analogico).
  Premere i tasti di navigazione ▲▼◀▶ per selezionare il paese dove si effettua la scansione. Premere il tasto ENTER. La ricerca inizia automaticamente e vengono memorizzati in maniera progressiva tutti i programmi TV disponibili; l'operazione richiede alcuni minuti.

Nota: Se il TV visualizza il messaggio NESSUN SEGNALE significa che non riceve segnale, occorre quindi verificare il cavo o l'impianto d'antenna

9.1.2 RICERCA MANUALE DEI CANALI DIGITALE TERRESTRE

Consente di sintonizzare manualmente i programmi sul canale digitale desiderato.

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce CANALE. Premere il tasto ENTER.
  Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce SINTONIZZAZIONE MANUALE DIGITALE. Premere il tasto ENTER.
• Selezionare il canale su cui effettuare la ricerca manuale tramite i tasti di navigazione ◀ ▶ . Ad ogni canale corrisponde una frequenza.
  ■ Premere il tasto ENTER per avviare la scansione.

Nota: Se selezionando il canale compare il messaggio NESSUN SEGNALE significa che su quel canale non viene trasmesso nessun segnale.

9.1.2 RICERCA MANUALE DEI CANALI ANALOGICI

Consente di sintonizzare manualmente i programmi sul canale analogico desiderato.

■ Premere il tasto MENU per entrare nel MENU PRINCIPALE.

■ Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce CANALE. Premere il tasto ENTER.
■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce SINTONIZZAZIONE MANUALE ANALOGICA.

Descrizione delle regolazioni:

■ MEMORIZZASU: premere i tasti di navigazione ◀ ▶ per selezionare il numero del canale sul quale si desidera effettuare la sintonia manuale.
- SISTEMA AUDIO: premere i tasti di navigazione ◀▶ per ambiare il sistema di riproduzione audio. In Italia si usa il sistema BG.
- SISTEMA VIDEO: premere i tasti di navigazione ◀ ▶ per cambiare il sistema di riproduzione colore. In Italia si usa il sistema PAL.
■ SINTONIZZAZIONE FINE: consente di regolare manualmente la frequenza del canale registrato.
Premere i tasti di navigazione ◀ ▶ per avviare la ricerca alla voce CERCA. Il TV si fermerà automaticamente quando troverà un segnale sufficientemente buono per essere memorizzato.

9.1.4 FUNZIONE LCN (non disponibile nella Televisione Analogica ATV)

Questo TV è dotato di funzione LCN (Logical Channel Number) che è uno standard a livello nazionale che assegna i numeri ai canali uguali per tutto il paese in cui si effettua la scansione.

Di fabbrica questa funzione è attiva.

Se a causa del segnale d'antenna la numerazione dei canali non rispetta lo standard nazionale, o si vuole cambiare la numerazione dei canali a proprio piacimento, occorre disattivare questa funzione e spostare i canali come descitto precedentemente.

■ Premere il tasto MENU per entrare nel MENU PRINCIPALE.
■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce CANALE. Premere il tasto ENTER.
■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce TIPO LCN.
■ Impostare la voce LCN su OFF.

9.1.5 SPOSTAMENTO CANALI MEMORIZZATI

Consente di spostare la posizione di un canale precedentemente memorizzato.

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce CANALE. Premere il tasto ENTER.
  ■ Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce MODIFICA PROGRAMMA. Premere il tasto ENTER.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare il canale da spostare.
  ■ Premere il tasto GIALLO. Il canale verrà evidenziato.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare la destinazione del canale da spostare.
  ■ Premere nuovamente il tasto GIALLO per confermare la nuova posizione.
• Ripetere le precedenti operazioni per tutti i canali da spostare.
  ■ Al termine premere EXIT.

9.2 VISUALIZZAZIONE CANALI MEMORIZZATI

• Premere il tasto CH+ per posizionarsi sul canale memorizzato successivo.
• Premere il tasto CH- per posizionarsi sul canale memorizzato precedente.

È possibile utilizzare anche il tastierino numerico; per cercare canali a doppia/tripla/quadrupla cifra digitare i numeri che compongono il canale e attendere il cambio del canale. Nel caso il cambio canale non avvenga significa che il canale digitato non esiste.

9.3 REGOLAZIONE VOLUME

• Premere i tasti VOL+ e VOL- del telecomando per aumentare/diminuire il volume del TV.
• Premere il tasto MUTE per escludere momentaneamente l'audio, ripremerlo per ripristinarlo.

10 MENU TV

10.1 MENU IMMAGINE

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce IMMAGINE.
• Premere il tasto ENTER per accedere al controllo della funzione.
  ■ Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

Descrizione delle regolazioni:

• MODALITÀ IMMAGINE: Vivido, Standard, Soft, Utente.
• CONTRASTO: contrasto dell'immagine.
  ■ LUMINOSITÀ: luminosità dell'immagine.
  ■ COLORE: tonalita' del colore.
  ■ NITIDEZZA: qualità dell'immagine.
  ■ TEMPERATURA COLORE: Medio, Freddo, Caldo.
  ■ RAPPORTO D'ASPETTO: 16:9, 4:3, Auto, Panorama, Zoom1, Zoom2.
• RIDUZIONE RUMORE: consente di attenuare il disturbo e rendere l'immagine più pulita.

Nota: Contrasto, Luminosità, Colore e Nitidezza sono regolazioni modificabili solo impostando MODALITÀ IMMAGINE su Utente

10.2 MENU AUDIO

■ Premere il tasto MENU per entrare nel MENU PRINCIPALE.
- Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce AUDIO.
- Premere il tasto ENTER per accedere al controllo della funzione.
■ Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
■ Premere il tasto MENU per uscire.

Descrizione delle regolazioni:

■ MODALITÀ SUONO: Standard, Musica, Cinema, Sport, Utente.
- ALTI: intensità tonale sulle frequenze alte.
■ BASSI: intensità tonale sulle frequenze basse.
- BILANCIAMENTO: bilanciamento tra altoparlante sinistro e altoparlante destro.
- VOLUME AUTOMATICO: consente di attivare o disattivare il controllo automatico del volume.
- SUONO SURROUND: consente di attivare o disattivare il suono surround.

Nota: Alti e Bassi sono regolazioni modificabili solo impostando MODALITÀ SUONO su Utente

10.3 MENU TEMPO

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce TEMPO.
• Premere il tasto ENTER per accedere al controllo della funzione.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀▶.
  ■ Premere il tasto MENU per uscire.

Descrizione delle regolazioni:

■ OROLOGIO: non modificabile.
- TIMER SPEGNIMENTO: consente di attivare o disattivare l'autospegnimento del TV in base all'orario. È possibile impostare la ciclicità dell'autospegnimento in Una volta, Quotidiano, Lun-Ven, Lun-Sab, Sab-Dom o Domenica.
- TIMER ACCENSIONE: consente di attivare o disattivare l'autoaccensione del TV in base all'orario. È possibile impostare la ciclicità dell'autoaccensione in Una volta, Quotidiano, Lun-Ven, Lun-Sab, Sab-Dom o Domenica.
- TIMER DI SPEGNIMENTO: consente di attivare o disattivare lo spegnimento forzato della TV. È possibile impostare lo spegnimento dopo 10, 20, 30, 60, 90, 120, 180 o 240 minuti.
- SPEGNIMENTO AUTOMATICO: consente di attivare o disattivare lo spegnimento automatico dopo un tempo di inattività. È possibile impostare il tempo di inattività a 4, 6, o 8 ore.
■ FUSO ORARIO: fuso orario in base al Paese.

10.4 MENU OPZIONE

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce OPZIONE.
• Premere il tasto ENTER per accedere al controllo della funzione.
  Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

Descrizione delle regolazioni:

■ LINGUA OSD: consente di cambiare il linguaggio dell'OSD (menù). Sono disponibili le seguenti lingue: Inglese, Francese, Tedesco, Italiano, Spagnolo, Olandese e Russo.
■ LINGUE AUDIO: consente di impostare la lingua principale dell'audio.
■ LINGUA SOTTOTITLI: consente di impostare la lingua principale dei sottotitoli.
COMPROMISSIONE DELL'UDITO: consente di attivare o disattivare la funzione di aiuto per persone audiolese sui canali DTV (se disponibile).
- RIPRISTINA IMPOSTAZIONI PREDEFINITE: consente di riportare le impostazioni del TV alle condizioni iniziali (impostazioni di fabbrica). Occorre confermare l'intenzione di resettare il sistema. Il TV riporterà i valori alle condizioni iniziali e resetterà la lista dei canali.
■ INFORMAZIONI: consente di visualizzare la versione del software del TV.

10.5 MENU BLOCCO

■ Premere il tasto MENU per entrare nel MENU PRINCIPALE.
- Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce BLOCCO.
- Premere il tasto ENTER per accedere al controllo della funzione.
Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
■ Premere il tasto MENU per uscire.

Descrizione delle regolazioni:

BLOCCA SISTEMA: consente di attivare o disattivare le impostazioni di sicurezza per i minorenni. Per accedere a questa funzione è necessario inserire la password di sicurezza (default: 0000).
- IMPOSTA PASSWORD: consente di cambiare la password di sicurezza. È necessario inserire il vecchio codice e poi il nuovo, e riconfermare il nuovo codice (default: 0000).
BLOCCA PROGRAMMA: consente di bloccare la visione di un canale. Selezionare un canale tramite i tasti di navigazione ▲▼ e premere il tasto VERDE (verrà visualizzato il simbolo di un lucchetto). Attivando questa funzione il canale potrà essere visionato solo dopo aver inserito la password di sicurezza.
GUIDA PARENTALE: consente di selezionare il livello di blocco desiderato in base all'età. Si può scegliere tra Spento e da livello 4 fino a livello 18. Occorre inserire la password di sicurezza.

10.6 MENU CANALE

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce CANALE.
• Premere il tasto ENTER per accedere al controllo della funzione.
  Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

Descrizione delle regolazioni:

■ SINTONIZZAZIONE AUTOMATICA: vedi paragrafo 9.1.1.
■ RICERCA MANUALE DIGITALE (solo in sorgente DTV): vedi paragrafo 9.1.2.
■ RICERCA MANUALE ANALOGICA (solo in sorgente ATV): vedi paragrafo 9.1.3.
- MODIFICA PROGRAMMA: Consente di effettuare operazioni su uno o più canali memorizzati.

CANCELLA: selezionare un canale tramite i tasti di navigazione ▲▼ e premere il tasto ROSSO per cancellare un programma dalla lista.

SPOSTA: selezionare un canale tramite i tasti di navigazione ▲▼ e premere il tasto GIALLO per spostare un canale. Il canale verrà evidenziato. Premere i tasti di navigazione ▲▼ fino a selezionare la destinazione del canale da spostare. Premere nuovamente il tasto GIALLO per confermare la nuova posizione.

SALTARE: selezionare un canale tramite i tasti di navigazione ▲▼ e premere il tasto BLU per attivare la funzione SALTA. Il canale non verrà visualizzato quando si utilizzano i tasti CH+/CH-.

FAV: selezionare un canale tramite i tasti di navigazione ▲▼ e premere il tasto FAV per inserirlo nella lista dei preferiti. L'aggiunta del canale alla lista confermato dalla presenza di un simbolo a forma di un cuore. Per eliminare un canale dalla lista dei preferiti, procedere allo stesso modo sopra descritto. L'eliminazione verrà confermata dalla sparizione del simbolo a forma di cuore.

• INFO SEGNALE: Indica i dati tecnici, la qualità e il livello del canale visualizzato.
• 5V ANTENNA ATTIVA: premere i tasti ◀ ▶ per attivare/disattivare la funzione per l'utilizzo di un'antenna amplificata nella ricezione e scansione dei canali.
  ■ TIPO LCN: vedi paragrafo 9.1.4.

11 TELETEXT

Il Teletext è un sistema di informazioni trasmesso da alcune emittenti che si consulta come un giornale, sfogliandolo pagina per pagina.

■ Premere il tasto TEXT per attivare il Teletext.
- Sullo schermo apparirà il sommario con le varie rubriche formate da pagine di tre cifre.
■ Premere il tasto EXIT per uscire dal teletext.

Nota: se il canale selezionato non trasmette il Teletext, apparirà il messaggio "NO Teletext".

11.1 RICERCA DI UNA PAGINA

Comporre il numero di pagina voluta con il tastierino numerico. Digitare le tre cifre che compongono il numero della pagina (per esempio “201”) premendo in sequenza il numero “2” - “0” - “1”, il numero viene visualizzato in alto a sinistra, il conta pagine inizia la ricerca, la pagina viene visualizzata.

Per consultare un'altra pagina ripetere l'operazione.

12 OPERAZIONI CON DISPOSITIVO USB/CARD

Inserire un dispositivo USB o una micro-SD Card nei rispettivi ingressi USB e micro-Sd Card posti sul lato del TV.
■ Premere il tasto INPUT e selezionare l'ingresso USB o CARD.
- Selezionare una delle 4 categorie disponibili: FOTO (per visualizzare file immagine), MUSICA (per ascoltare file audio), CINEMA (per visionare file video), TESTO (per visualizzare file di testo).
■ Confermare il tipo di file che si desidera visionare premendo il tasto ENTER.
- Selezionare la partizione di memoria del dispositivo USB. Successivamente verrà mostrato il contenuto della memoria del dispositivo USB dal quale è possibile selezionare il file desiderato e riprodurlo.
Premere il tasto ENTER per iniziare la riproduzione del file o il tasto EXIT per tornare alla schermata precedente.

12.1 RIPRODUZIONE FOTO

Durante la riproduzione di un file immagine è possibile eseguire una serie di operazioni.

■ Premere il tasto INFO per far comparire la barra dei comandi.
■ Selezionare PAUSA per arrestare momentaneamente la riproduzione delle immagini; riselezionare PLAY per riprenderla.
- Selezionare PRECEDENTE o SUCCESSIVO per visualizzare l'immagine precedente o successiva.
- Selezionare STOP per arrestare la riproduzione delle immagini e tornare al contenuto della memoria.
- Selezionare REPEAT per avviare la ripetizione delle immagini: con REPEAT ALL si ripetono all'infinito tutte le immagini presenti nella cartella, con REPEAT NONE si ripetono una sola volta tutte le immagini presenti nella cartella, con REPEAT 1 si riproduce solo l'immagine selezionata.
- Selezionare MUSICA per riprodurre la musica durante la visualizzazione delle immagini. La musica deve essere presente nella cartella dove sono presenti le immagini riprodotte.
■ Selezionare PLAYLIST per visulizzare la lista delle immagini e selezionarle direttamente.
- Selezionare INFO per visualizzare le informazioni dell'immagine riguardante Risoluzione, Dimensione del file, Data e Ora di creazione.
■ Selezionare RUOTA per ruotare di 90° in senso orario o antiorario l'immagine visualizzata.
■ Selezionare ZOOM IN/OUT per zoommare l'immagine selezionata.
■ Selezionare MUOVI VISTA per muoversi con i tasti freccia mentre l'immagine è zoommata.
■ Premere il tasto EXIT per far scomparire la barra dei comandi.

12.2 RIPRODUZIONE MUSICA

Durante la riproduzione di un file musicale è possibile eseguire una serie di operazioni.

■ Premere il tasto INFO per far comparire la barra dei comandi.
■ Selezionare PAUSA per arrestare momentaneamente la riproduzione del file musicale; riselezionare PLAY per riprenderla.
■ Selezionare FB o FF per indietreggiare o avanzare velocemente la riproduzione.
■ Selezionare PRECEDENTE o SUCCESSIVO per riprodurre il brano precedente o successivo.
- Selezionare STOP per arrestare la riproduzione del brano e tornare al contenuto della memoria.
- Selezionare REPEAT per avviare la ripetizione dei brani: con REPEAT ALL si ripetono all'infinito tutti i brani presenti nella cartella, con REPEAT NONE si ripetono una sola volta tutti i brani presenti nella cartella, con REPEAT 1 si riproduce solo il brano selezionato.
- Selezionare IMPOSTA A/B per ripetere continuamente una parte del file musicale. Selezionare IMPOSTA A per indicare il punto di partenza e successivamente selezionare IMPOSTA B per indicare il punto di arrivo. Selezionare NESSUNO per tornare alla normale riproduzione.
- Selezionare MUTO per escludere momentaneamente l'audio. Selezionarlo di nuovo o utilizzare i tasti volume per ripristinarlo.
■ Selezionare PLAYLIST per visulizzare la lista dei brani e selezionarli direttamente.
- Selezionare INFO per visualizzare le informazioni del brano riguardanti Album, Titolo, Bit Rate, Artista, Campionamento, Anno e Dimensioni del file.
- Selezionare VAI A TEMPO per portarsi direttamente in un punto preciso del brano. Inserire le ore, i minuti e i secondi tramite il tastierino numerico e selezionare ENTER.
■ Premere il tasto EXIT per far scomparire la barra dei comandi.

12.3 RIPRODUZIONE VIDEO

Durante la riproduzione di un file video è possibile eseguire una serie di operazioni.

■ Premere il tasto INFO per far comparire la barra dei comandi.
- Selezionare PAUSA per arrestare momentaneamente la riproduzione del file video; riselezionare PLAY per riprenderla.
■ Selezionare FB o FF per indietreggiare o avanzare velocemente la riproduzione.
■ Selezionare PRECEDENTE o SUCCESSIVO per riprodurre il video precedente o successivo.
- Selezionare STOP per arrestare la riproduzione del video e tornare al contenuto della memoria.
- Selezionare REPEAT per avviare la ripetizione dei filmati: con REPEAT ALL si ripetono all'infinito tutti i video presenti nella cartella, con REPEAT NONE si ripetono una sola volta tutti i video presenti nella cartella, con REPEAT 1 si riproduce solo il video selezionato.
- Selezionare IMPOSTA A/B per ripetere continuamente una parte del filmato. Selezionare IMPOSTA A per indicare il punto di partenza e successivamente selezionare IMPOSTA B per indicare il punto di arrivo. Selezionare NESSUNO per tornare alla normale riproduzione.
■ Selezionare PLAYLIST per visulizzare la lista dei filmati e selezionarli direttamente.
- Selezionare INFO per visualizzare le informazioni del filmato riguardanti Risoluzione, Traccia Audio, Sottotitoli e Dimensioni del file.
- Selezionare VAI A TEMPO per portarsi direttamente in un punto preciso del filmato. Inserire le ore, i minuti e i secondi tramite il tastierino numerico e selezionare ENTER.
- Selezionare RAPPORTO DEL FORMATO per impostare il formato dello schermo (Auto, 4:3, 16:9, Zoom1, Zoom2).
■ Premere il tasto EXIT per far scomparire la barra dei comandi.

12.4 RIPRODUZIONE TESTO

Durante la riproduzione di un file di testo è possibile eseguire una serie di operazioni.

■ Premere il tasto ENTER per far comparire la barra dei comandi.
■ Selezionare PAGINA PRECEDENTE o PAGINA SUCCESSIVA per visualizzare la pagina precedente o successiva.
- Selezionare PRECEDENTE o SUCCESSIVO per visualizzare il file di testo precedente o successivo.
■ Selezionare STOP per arrestare la riproduzione delle immagini e tornare al contenuto della memoria.
- Selezionare MUSICA per riprodurre la musica durante la visualizzazione dei file di testo. La musica deve essere presente nella cartella dove sono presenti i file di testo riprodotti.
■ Selezionare PLAYLIST per visulizzare la lista dei file di testo e selezionarli direttamente.
- Selezionare INFO per visualizzare le informazioni del file di testo riguardanti la Dimensione del file.

13 COLLEGAMENTO AD DISPOSITIVI ESTERNI

Questo TV può essere collegato ad altri dipositivi esterni come lettori DVD, videoregistratori, videocamere, pc.

Seguire le istruzioni presenti sul manuale del dipositivo esterno per il corretto collegamento al televisore.

Quando si desidera vedere il segnale proveniente dal dipositivo esterno, premere il tasto INPUT sul televisore o del telecomando, selezionare l'ingresso desiderato con i tasti ▲▼ e confermare con ENTER.

Gli ingressi disponibili sono: DTV, ATV, AV, HDMI, USB, CARD.

Per il collegamento ai vari ingressi fare riferimento al capitolo 6 (Installazione e Collegamenti).

14 PROBLEMI E SOLUZIONI

Se il vostro televisore non funziona correttamente controllare questa breve lista prima di portare il TV presso un centro assistenza autorizzato TREVI.

In ogni caso non tentare di riparare l'apparecchio da soli, questo farebbe decadere la garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su questo TV.

Assenza di immagine

• Controllare il collegamento d'antenna.
• Controllare il corretto inserimento dei cavi.

Immagine scadente

• Controllare il cavo d'antenna.
  ■ Effettuare una nuova sintonizzazione dei canali.
• Tenere il TV lontano da fonti elettromagnetiche (lampade al neon, telefoni cellulari, ecc...).

Assenza di suono

• Controllare che non sia inserita la funzione MUTE.
  ■ Regolare il volume.
• Verificare che il sistema audio sia BG (il sistema usato per l'Italia, solo in sorgente ATV).

Il televisore si spegne automaticamente

Qualora il TV non riceva segnale per 15 minuti, il TV si pone automaticamente in modalità stand-by.
È impostato il Timer di spegnimento o lo Spegnimento automatico (vedi paragrafo 10.3 alla voce MENU TEMPO).

Il telecomando non funziona

I comandi non rispondono

- Scollegare la presa d'alimentazione dell'apparecchio per 30 secondi per effettuare un reset.

Nota: la presenza di punti sullo schermo (fino ad un massimo di 3 punti accesi e 3 punti spenti) è possibile a causa delle caratteristiche costruttive del display a cristalli liquidi; ciò non influisce sulla qualità o durata del prodotto.

15 CARATTERISTICHE TECNICHE

■ Alimentazione 12V 1A con adattatore di rete 100-240V 50/60Hz
■ Assorbimento 12W Max
■ Display e retroilluminazione LED ad alta luminosità
■ Dimensioni schermo 10.1" (25,6 cm)16:9
■ Risoluzione max 1024x600 dpi
■ Luminosità 180cd m^2
Contrasto 600:1
■ Collegamenti Ingresso HDMI
LED 10.1" a cristalli liquidi con matrice attiva TFT (Thin-Film-Transistor)

Ingresso Audio/Video

Ingresso USB 2.0

Uscita presa cuffie

Presa antenna tv esterna 75ohm

■ Tuner DVB-T MPEG4 AVC/H.264 HP@L4

HEVC/H.265 HT@L4

MPEG2 [e-mail]

■ Sistema TV PAL/SECAM/NTSC

■ Potenza d'uscita 2x2W

■ Dimensioni senza piedistallo 290(L) x 183(A) x 31(P)mm

■ Peso 0,62Kg

Scheda Informativa del prodotto:

2 PRECAUZIONI DI SICUREZZA pag. 2

3 CURA E MANUTENZIONE pag. 2

4 ALL'INTERNO DELL'IMBALLO pag. 2

5 COMANDI E CONNESSIONI TELEVISORE pag. 3

6 INSTALLAZIONE E COLLEGAMENTI

6.1 ALIMENTAZIONE RETE 110-240V 50/60Hz pag. 4
6.2 ALIMENTAZIONE 12V --p a g . 4
6.3 ALIMENTAZIONE A BATTERIA E SUA RICARICA pag. 5
6.4 COLLEGAMENTO ALL'ANTENNA E UTILIZZO COME MONITOR pag. 5

7 TELECOMANDO

7.1 INSTALLAZIONE pag. 6
7.2 DESCRIZIONI COMANDI pag. 6

8 PRIMA INSTALLAZIONE pag. 7

9.1 OPERAZIONI PRELIMINARI pag. 7

9.1.1 SINTONIZZAZIONE AUTOMATICA DEI CANALI pag. 7
9.1.2 RICERCA MANUALE DEI CANALI DIGITALE TERRESTRE pag. 7
9.1.3 RICERCA MANUALE DEI CANALI ANALOGICI pag. 8

9.1.4 FUNZIONE LCN pag. 8

9.1.5 SPOSTAMENTO CANALI MEMORIZZATI

9.2 VISUALIZZAZIONE CANALI MEMORIZZATI pag. 8
9.3 REGOLAZIONE VOLUME pag. 8

10 MENU TV

10.1 MENU IMMAGINE pag. 9
10.2 MENU AUDIO pag. 9
10.3 MENU TEMPO pag. 9
10.4 MENU OPZIONE pag. 10
10.5 MENU BLOCCO pag. 10
10.6 MENU CANALE pag. 10

11 TELETEXT pag. 11

12 OPERAZIONI CON DISPOSITIVO USB/CARD pag. 11

12.1 RIPRODUZIONE FOTO pag. 11
12.2 RIPRODUZIONE MUSICA pag. 12
12.3 RIPRODUZIONE VIDEO pag. 12
12.4 RIPRODUZIONE TESTO pag. 12

13 COLLEGAMENTO A DISPOSITIVI ESTERNI pag. 13

14 PROBLEMI E SOLUZIONI pag. 13
15 CARATTERISTICHE TECNICHE pag. 14
16 INDICE pag. 15

Content

4 ALL'INTERNO DELL'IMBALLO

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

FAV: selezionare un canale tramite i tasti di navigazione ▲▼ e premere il tasto FAV per inserirlo nella lista dei preferiti. L'aggiunta del canale alla lista confermato dalla presenza di un simbolo a forma di un cuore. Per eliminare un canale dalla Proceder de la misma manera que se describe arriba. La eliminación se confirmará con la desaparición del símbolo en

forma de corazón.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara ch eil tipo di apparecchiatura radio LTV 2010 S2 è conforme alla direttiva 2014 / 53 / UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCLTV2010S2.pdf
