Tipo di prodotto	TV LCD TFT 13.3" con DVB-T, slot CI e USB
Marca	Trevi
Modello	LTV 2513 CI
Dimensioni schermo	13.3 pollici (33.78 cm) diagonale, rapporto 16:10
Risoluzione massima	1280 x 800 dpi
Luminosità	275 cd/m²
Rapporto di contrasto	500:1
Alimentazione	DC 12V tramite adattatore AC/DC (ingresso 230V AC) o adattatore auto 12V
Consumo energetico	Max 25 W, Standby < 1 W
Sistema TV	PAL / SECAM (analogico), DVB-T (digitale)
Formati video	PAL / NTSC, 576i, 576p, 720p
Uscita audio	2 altoparlanti da 3 W, jack per cuffie
Ingressi	HDMI, VGA, SCART, AV composito (RCA), YPbPr (componente), S-Video, audio PC, antenna, USB
Slot CI	Interfaccia comune per moduli di accesso condizionato
Funzioni USB	Riproduzione multimediale (video, audio, immagini, giochi), registrazione PVR
Televideo	Sì
EPG (Guida elettronica ai programmi)	Sì (modalità digitale)
Dimensioni (con supporto)	330 x 280 x 130 mm
Dimensioni (senza supporto)	330 x 255 x 70 mm
Peso	1.4 kg
Avvertenze di sicurezza	Non esporre all'acqua, usare solo panno asciutto, scollegare durante i temporali, mantenere libera la ventilazione, evitare fonti di calore
Manutenzione	Pulire con panno asciutto; non toccare direttamente lo schermo LCD
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente; affidare ogni intervento a personale qualificato

Domande frequenti - LTV 2513 CI Trevi

Come collego il TV a un sistema auto a 12V?

Utilizzare l'adattatore per auto fornito. Inserirlo nella presa accendisigari 12V dell'auto e collegare il jack all'ingresso DC 12V del TV. Non usare in sistemi a 24V. Evitare un uso prolungato con motore spento per prevenire lo scaricamento della batteria.

Perché non c'è immagine o audio?

Controllare tutte le connessioni (alimentazione, antenna, cavi AV). Assicurarsi che il TV sia acceso e che sia selezionata la sorgente di ingresso corretta. Verificare che l'antenna sia collegata correttamente e accesa se amplificata. Fare riferimento alla sezione di risoluzione dei problemi per maggiori dettagli.

Come eseguo una ricerca automatica dei canali?

Premere il pulsante TV MENU, navigare su TV (per analogico) o DTV (per digitale) usando i tasti freccia, selezionare 'Ricerca automatica' o 'RICER. AUTOMA.' e premere OK/ENTER. Il TV eseguirà automaticamente la scansione e memorizzerà i canali disponibili.

Posso usare il TV per riprodurre file multimediali da una chiavetta USB?

Sì. Inserire un dispositivo USB, premere il pulsante MEDIA sul telecomando, selezionare il dispositivo USB (es. USB1), quindi scegliere il tipo di file (video, audio, immagine o giochi) usando i tasti colorati. Navigare tra le cartelle e selezionare un file per riprodurlo.

Come registro un programma TV?

Mentre si guarda un canale digitale (DTV), premere il pulsante RECORD (●) sul telecomando. Selezionare 'INIZIA REGIS' per avviare la registrazione immediata. Per impostare un timer, andare su 'SOTTOSCRIVI' nel menu di registrazione e configurare la programmazione. Assicurarsi che sia collegato un dispositivo USB con spazio sufficiente.

Il telecomando non funziona. Cosa devo fare?

Controllare che non ci siano ostacoli tra il telecomando e il TV. Puntare il telecomando direttamente verso il sensore. Sostituire le batterie (AAA, non incluse) assicurandosi della corretta polarità. Se ancora non funziona, provare a resettare il TV o a sostituire con batterie nuove.

Come regolo le impostazioni di immagine e audio?

Premere il pulsante MENU, usare ▲/▼ per selezionare 'Immagine' o 'Audio', quindi premere ▶ per entrare. Regolare impostazioni come luminosità, contrasto, volume, bassi e alti usando ◀/▶. Premere MENU per tornare o EXIT per chiudere.

Cos'è la modalità hotel e come la attivo?

La modalità hotel consente di bloccare determinate funzioni (es. limite volume, blocco scansione canali, blocco immagine). Per accedervi, premere SOURCE quindi inserire il codice 4588. È possibile abilitare/disabilitare il blocco generale, il blocco del rapporto d'aspetto e impostare il volume predefinito.

Posso usare il TV con un computer?

Sì. Collegare il PC al TV usando un cavo VGA e un cavo audio da 3,5 mm all'ingresso audio PC. Premere SOURCE per selezionare la modalità PC. Regolare le impostazioni PC (H-Position, V-Position, Phase, Clock) tramite il menu PC.

Come pulisco lo schermo del TV?

Usare un panno morbido e asciutto. Non applicare liquidi o detergenti abrasivi. Evitare di toccare direttamente lo schermo LCD TFT con le mani per prevenire danni.

MANUALE UTENTE LTV 2513 CI Trevi

Grazie per aver acquistato questo TV!

Prima di utilizzare il prodotto si prega di leggere attentamente il seguente manuale d'uso.

• Accertarsi che il TV non sia danneggiato, in tal caso rivolgersi al venditore.
• Controllare che siano presenti tutti gli accessori.
• Non aprire il TV: all'interno non vi sono né comandi manipolabili dall'utente né parti di ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato Trevi.

2 PRECAUZIONI DI SICUREZZA

VOLTAGGIO PERICOLOSO

Questo simbolo riportato sul retro dell'apparecchio ed in questo manuale segnala la presenza all'interno di questo apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche.

ATTENZIONE

Questo simbolo riportato sul retro dell'apparecchio ed in questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d'uso. Leggetele attentamente prima di utilizzare l'apparecchio.

■ Posizionare il TV su una superficie piana.
- Posizionare il TV in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione dell'aria (almeno 10 cm).
■ Non collocare nessun oggetto sopra il TV.
- Non coprire le fessure di ventilazione poste sopra e dietro il TV.
- I cavi devono essere nascosti e protetti onde evitare l'inciampo da parte di qualcuno e la conseguente caduta del TV.
- Tenere il TV lontano dai seguenti luoghi: vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...); vicino a zone umide (stanze da bagno, piscine, ecc...); zone polverose; zone soggette a forti vibrazioni.
- Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.

3 CURA E MANUTENZIONE

■ Scollegare il TV prima di pulirlo.
- Non usare solventi o liquidi per pulire il TV, usare solo un panno morbido e asciutto.

4 ALL'INTERNO DELL'IMBALLO

Televisore Telecomando Adattatore

Alimentatore esterno

Manuale d'uso

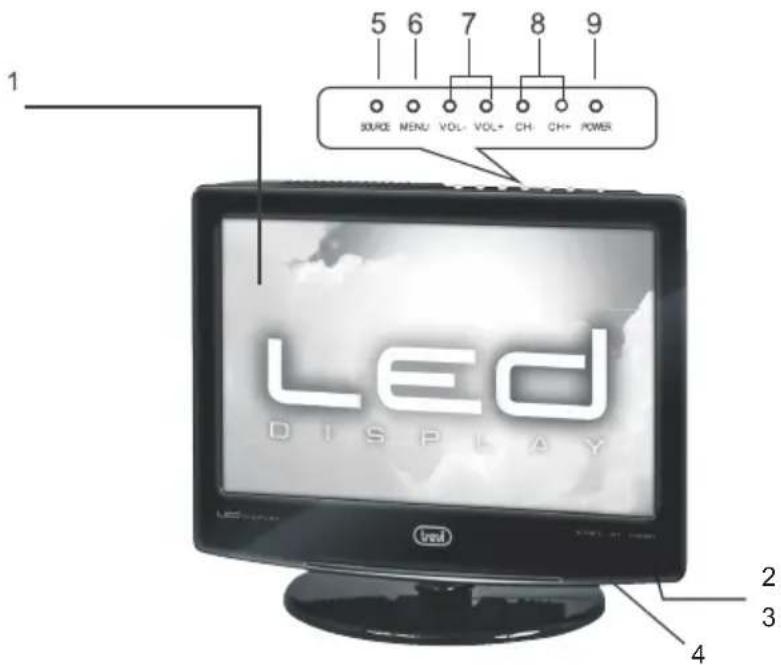

5 COMANDI E CONNESSIONI TELEVISORE

1. Schermo LCD TFT
2. Indicatore d'accensione, rosso modalità stand-by, verde TV acceso
3. Sensore telecomando
4. Altoparlanti
5. Tasto SOURCE, selezione ingresso
6. Tasto MENU
7. Tasti VOL-/VOL+, regolazione volume
8. Tasti CH-/CH+, cambio canale
9. Tasto POWER, accensione / spegnimento stand-by TV

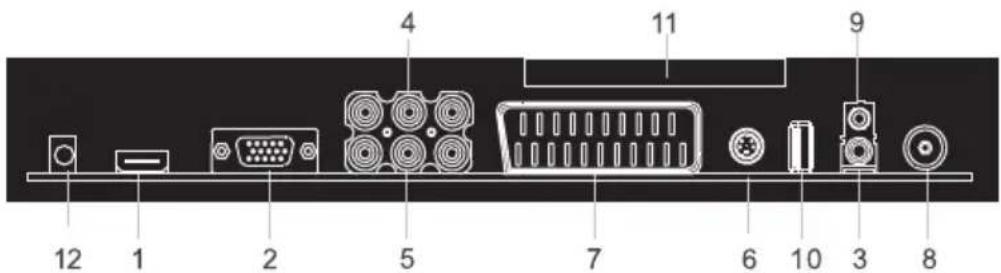

1. Ingresso HDMI
2. Ingresso VGA, per collegamento ad un computer
3. Ingresso PC AUDIO, ingresso audio scheda sonora PC
4. Ingresso Y/Pb/Pr Component
5. Ingresso AV Video composito
6. Ingresso S-VIDEO
7. Ingresso Scart
8. Ingresso antenna
9. Presa cuffie e uscita audio ausiliaria
   10.Presa USB
   11.Slot CI (Common Interface)
   12.Presa DC 12V

6 TELECOMANDO

6.1 INSTALLAZIONE

Attenzione: batterie non incluse

• Aprire il vano batterie posto sul retro del telecomando.
• Inserire le batterie (formato AAA) assicurandosi di rispettare la polarità e i segni guida all'interno del vano batterie.
  ■ Richiudere il vano batterie.

Per prevenire la perdita di liquido da parte delle batterie con il conseguente danneggiamento del telecomando, assicurarsi di installare correttamente le batterie e di non installare tipologie di batterie diverse (vecchie e nuove, alcaline e zinco-carbone, ecc...).

Rimuovere le batterie dal telecomado se non si usa per lunghi periodi.

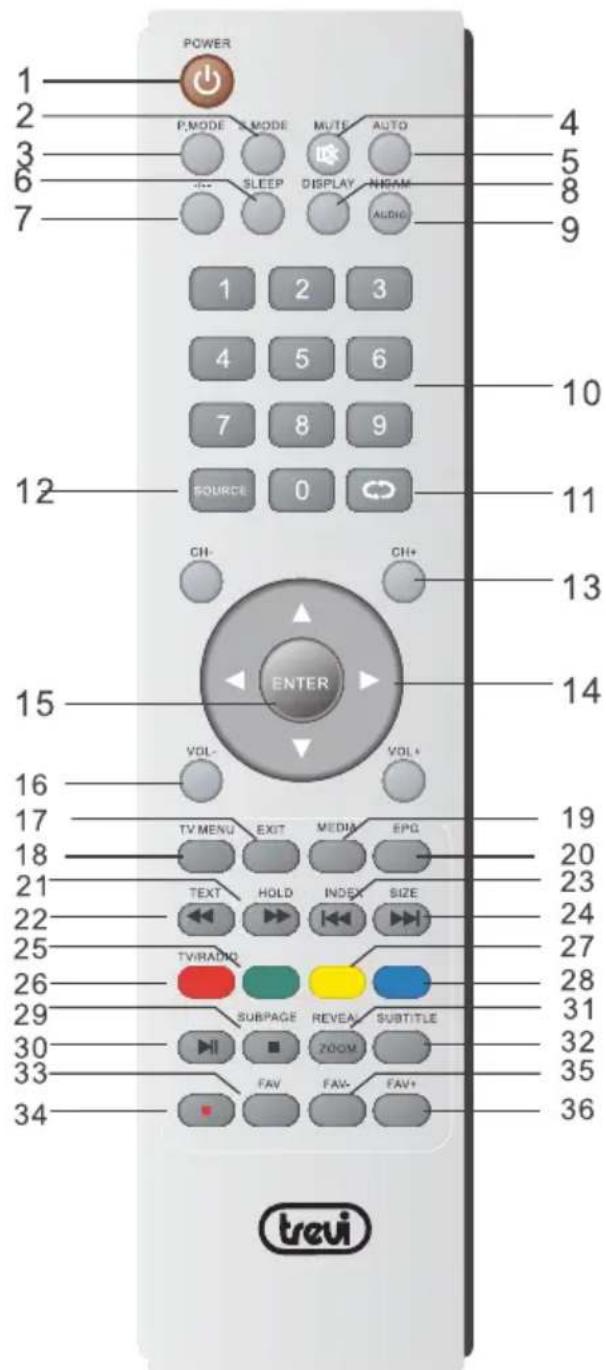

6.2 DESCRIZIONE COMANDI

1. Tasto POWER, consente di accendere e spegnere il TV dalla modalità stand-by.
2. Tasto S.MODE, consente di selezionare le cinque equalizzazioni del suono preimpostate dalla fabbrica. Le equalizzazioni sono: Standard, Musica, Dialogo, Film, Utente.
3. Tasto P.MODE, consente di selezionare le quattro equalizzazioni dell'immagine preimpostate dalla fabbrica. Le equalizzazioni sono: Standard, Vivace, Morbida, Ottimale, Utente.
4. Tasto MUTE, consente di escludere momentaneamente l'audio. Premerlo di nuovo o utilizzare i tasti volume per ripristinarlo.
5. Tasto AUTO per auto configurazione diretta in modalita' PC.
6. Tasto SLEEP, consente di spegnere automaticamente il TV dopo un periodo di tempo preimpostato.
7. Tasto -/--, consente di selezionare un canale a cifra doppia o tripla (da 10 in su). Dopo aver premuto il tasto digitare i numeri che compongono il canale. Per riselezionare un canale a cifra unica ripremere il tasto.
8. Tasto DISPLAY, consente di visualizzare le informazioni riguardanti sorgente e canale.
9. NICAM / AUDIO, consente l'accesso al menu MULTI-AUDIO. Se disponibile, abilita la modalita' NICAM.
10. Tasti Numerici (0-9) tasti selezione canali - tasti numerici.
11. Tasto consente il ritorno all'ultimo canale visualizzato.
12. Tasto SOURCE, consente di entrare nel menu' di selezione ingresso. Le sorgenti disponibili sono: TV, DTV, AV, S-VIDEO, SCART, YPBPR, HDMI, PC, MEDIA.
13. Tasti CH+/CH-, consentono di selezionare il canale successivo o precedente a quello che si sta guardando.
14. Tasti ▲▼◀▶, consentono di muoversi all'interno dei menu'.
15. Tasto ENTER, consente di confermare le impostazioni scelte nei menu'.
16. Tasto VOL+/VOL-, consentono di aumentare o diminuire il volume del TV.
17. Tasto EXIT, consente di uscire dai menu' di impostazione.
18. Tasto TV MENU, consente di entrare o uscire nei menu' di impostazione.
19. Tasto MEDIA, consente di accedere ai contenuti del dispositivo USB.
20. Tasto EPG, consente di visualizzare il menu' Guida Canali in modalita' DTV.
21. Tasto HOLD /▶, blocca o rilascia le pagine che si stanno visualizzando sul teletext, in modalita' MEDIA consente la funzione Avanzamento Veloce in lettura file audio/video.
22. Tasto TEXT / «, consente di entrare o uscire in modalita' teletext, in modalita' MEDIA consente la funzione Indietro Veloce in lettura file audio/video.
23. Tasto INDEX /ˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌˌʌnses, consente di aprire la pagina indice in modalita' teletext, in modalita' MEDIA consente di selezionare il file precedente.
24. Tasto SIZE /▶▶, consente di cambiare la dimensione della pagina in modalita' teletext, in modalita' MEDIA consente di selezionare il file successivo.
25. Tasto verde, consente di selezionare opzioni nei vari menu'.
26. Tasto rosso / TV/RADIO, consente di selezionare opzioni nei vari menu', consente di selezionare tra TV e RADIO in modalità DTV.
27. Tasto giallo, consente di selezionare opzioni nei vari menu'.
28. Tasto blu, consente di selezionare opzioni nei vari menu'.
29. Tasto SUBPAGE / ■, consente di visualizzare una sottopagina del teletext digitando i quattro numeri identificativi corrispondenti, in modalita' MEDIA consente di arrestare la lettura di un file.
30. Tasto ▶, consente di mettere in pausa/riproduzione la lettura di un file in modalita' MEDIA.
31. Tasto REVEAL/ZOOM, in modalita' teletext mostra il contenuto nascosto di una pagina (ad esempio la soluzioni di giochi), in modalita' MEDIA consente di ingrandire l'immagine di un file (foto o video) che si sta visualizzando.
32. Tasto SUBTITLE, consente di attivare e selezionare i sottotitoli di un programma se disponibili in modalita' DTV.
33. Tasto FAV, consente di visualizzare la lista dei canali preferiti.
34. Tasto , consente di attivare la registrazione.
35. Tasto FAV-, consente di selezionare il canale precedente dalla lista dei programmi preferiti in modalità DTV.
36. Tasto FAV+, consente di selezionare il canale successivo dalla lista dei programmi preferiti in modalità DTV.

7 INSTALLAZIONE E COLLEGAMENTI

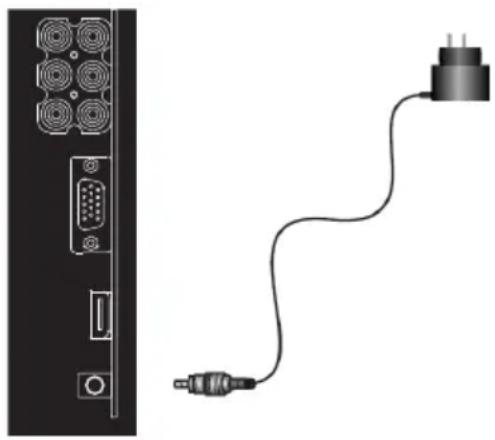

7.1 ACCENSIONE

UTILIZZO CON ALIMENTAZIONE DI RETE AC 230V / 50Hz

• Collegare l'alimentatore AC 230V / DC 12V in dotazione ad una presa elettrica.
• Collegare lo spinotto alla presa DC 12V posta a lato del TV.
  ■ Premere il tasto POWER sul televisore o del telecomando per accendere il TV.
• Per riattivare la modalità stand-by premere una seconda volta POWER sul televisore o del telecomando.

Nota:

Se il TV è privo di segnale, verrà attivata la modalità STAND-BY, per avviare nuovamente il TV premere il tasto POWER.

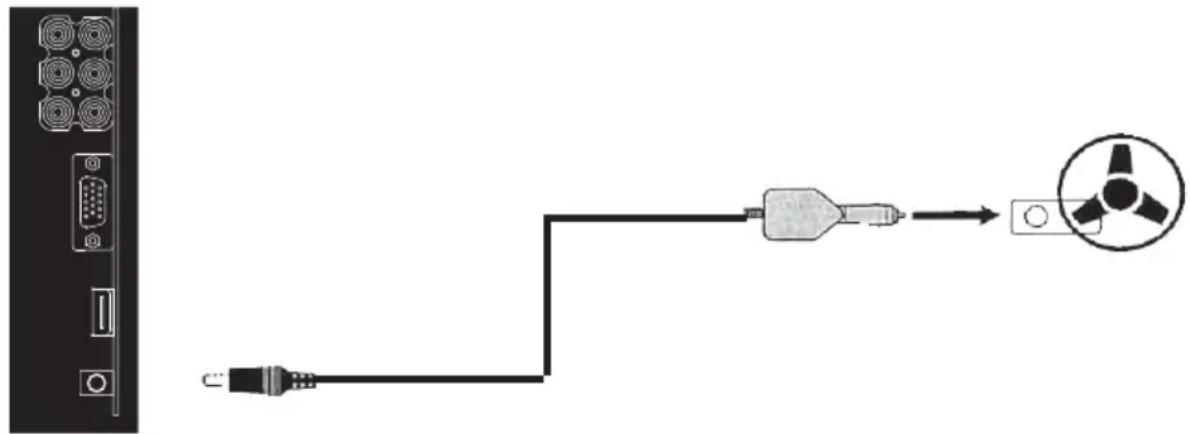

Questo collegamento permette di utilizzare il LTV2513CI all'interno dell'automobile/camper.

• Collegare l'adattatore per auto ad una presa accendisigari DC 12V per auto e lo spinotto nell'ingresso adattatore DC 12V.
• Premere il tasto POWER sul televisore o del telecomando per accendere il TV.
• Per riattivare la modalità stand-by premere una seconda volta POWER sul televisore o del telecomando.

Nota:

Non collegare il LTV2513CI alla presa accendisigari di camper e mezzi pesanti che forniscono 24V.

E' sconsigliato l'utilizzo per lunghi periodi ad automobile spenta del LTV 2513CI per evitare di scaricare la batteria.

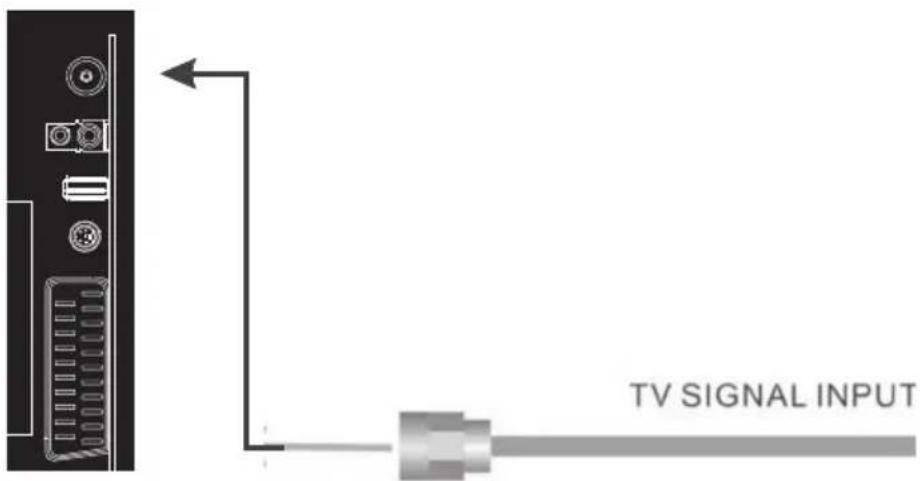

- Collegare il cavo d'antenna 75 ohm all'ingresso antenna posto sul retro del TV.

Nota:

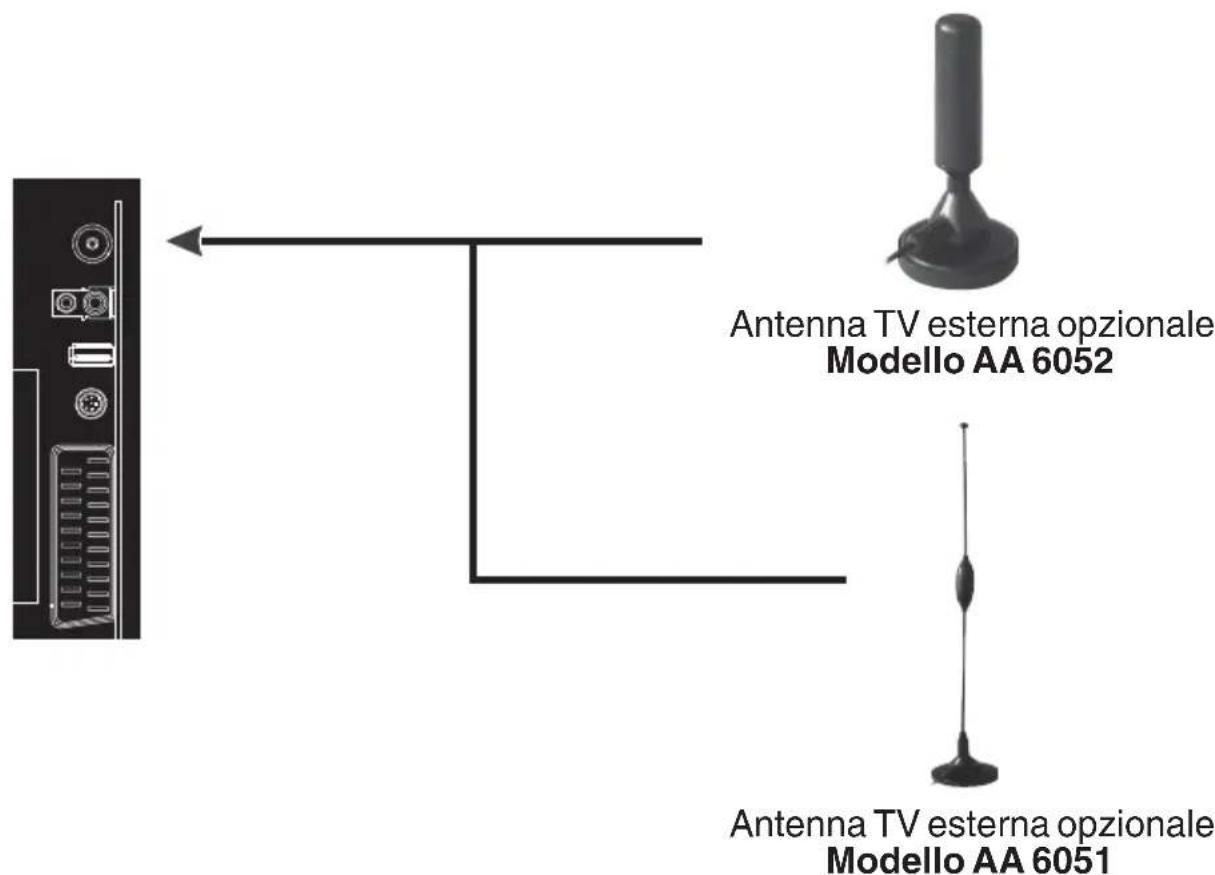

Per l'utilizzo in auto e/o camper e' possibile collegare al LTV 2513CI un'antenna esterna Trevi modello AA 6051 o AA 6052 opzionale.


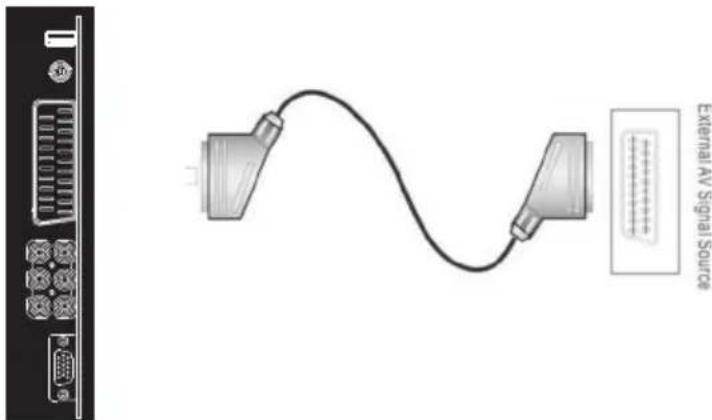

- Collegare l'uscita SCART del dispositivo audio/video (Lettore Mpeg4-DVD/Videoregistratore/Telecamera,...) tramite un cavo SCART all'ingresso SCART posto sul retro del TV.

• A/V: Collegare l'uscita A/V del dispositivo (Lettore Mpeg4-DVD/Videoregistratore/Telecamera,...) tramite cavi RCA agli ingressi Video Composito / AUDIO IN (L/R) posti sul retro del TV. Assicurarsi di rispettare i colori relativi alle varie sorgenti: giallo per il video, bianco per il canale audio sinistro e rosso per il canale audio destro.
• Y/Pb/Pr: Collegare l'uscita Y/Pb/Pr del dispositivo (Lettore Mpeg4-DVD/Videoregistratore/Telecamera,...) tramite cavi RCA agli ingressi Y/Pb/Pr posti sul retro del TV. Assicurarsi di rispettare i colori relativi alle varie sorgenti: verde per Y, blu per Pb, rosso per Pr. Collegare l'uscita audio del dispositivo agli ingressi AUDIO IN posti sul retro del TV. Assicurarsi di rispettare i colori relativi alle varie sorgenti: bianco per il canale audio sinistro e rosso per il canale audio destro.

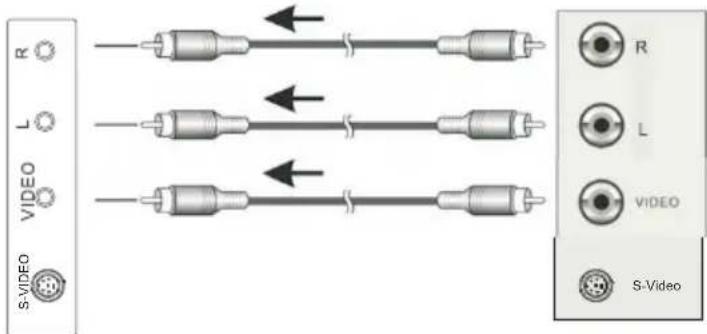

Collegamento RCA A/V

AV SIGNAL SOURCE

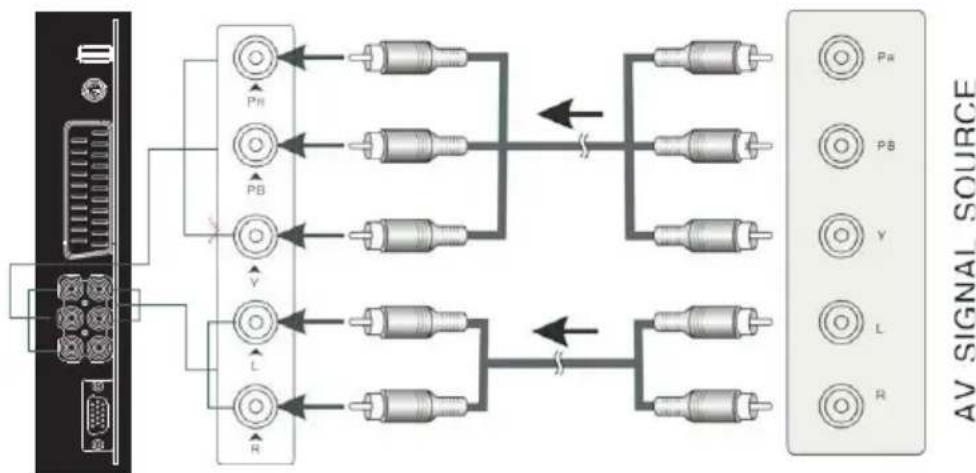

Collegamento RCA Y/Pb/Pr


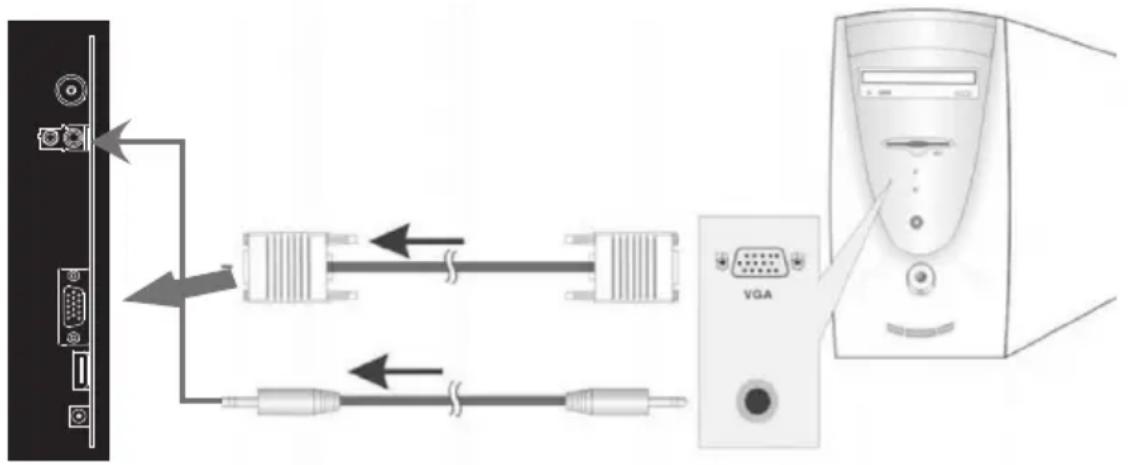

7.5 COLLEGAMENTO TRAMITE CAVO VGA / JACK

- Collegare l'uscita VGA-RGB del computer tramite un cavo VGA all'ingresso VGA posto sul retro del TV, e l'uscita audio del computer tramite un cavo jack/jack all'ingresso PC AUDIO posto sul retro del TV.

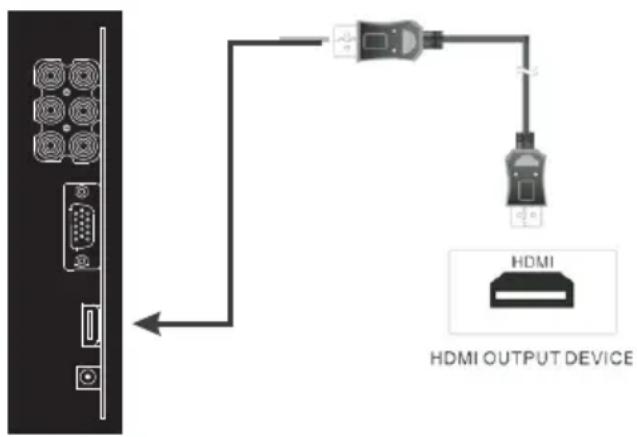

- Collegare l'uscita HDMI del dispositivo audio/video (Lettore Mpeg4-DVD/Videoregistratore/Telecamera,...) tramite un cavo HDMI all'ingresso HDMI posto sul retro del TV.

Nota:

C'è la possibilità che l'uscita HDMI del vostro dispositivo vada attivata; controllare il manuale d'uso del vostro dispositivo.

7.7 COLLEGAMENTO DISPOSITIVO USB

- Collegare il dispositivo USB all'ingresso USB posto sul retro del TV.

8 TELEVISIONE ANALOGICA

8.1 OPERAZIONI PRELIMINARI

• Premere il tasto SOURCE e selezionare con i tasti ▲▼ la voce “TV”, quindi premere ENTER.
  ■ Premere il tasto TV MENU per entrare nel MAIN MENU.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce FUNCTION con il tasto ▶.
• Selezionare OSD LANGUAGE e premere i tasti di navigazione ◀ ▶ fino a selezionare il linguaggio dell'OSD (menù) in ITALIANO.
  ■ Premere il tasto EXIT per uscire.

8.1.2 RICERCA AUTOMATICA DEI CANALI

■ Premere il tasto TV MENU per entrare nel MENU PRINCIPALE.
■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce TV e premere ▶.
- Premere i tasti di navigazione e selezionare la funzione RICER.AUTOMA. confermare con ▶.

La ricerca inizia automaticamente e vengono memorizzati in maniera progressiva tutti i programmi TV disponibili; l'operazione richiede alcuni minuti.

8.1.3 POSTAMENTO CANALI E ALTRE OPERAZIONI

Consente di spostare la posizione (numero) di un canale precedentemente memorizzato.

■ Premere il tasto TV MENU per entrare nel MENU PRINCIPALE.
- Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce TV, premere ▶ , selezionare EDITA CANALE e premere nuovamente ▶ .
- Selezionare il canale che si desidera spostare e premere il tasto ROSSO (swap). Accanto al canale selezionato comparira' un piccolo asterisco giallo. Spostarsi nella posizione che si vuole assegnare al canale e premere ENTER. Al termine delle operazioni premere il tasto EXIT.

Sono possibili altre operazioni sui canali:

• ELIMINA: premendo il tasto BLU e' possibile cancellare un programma dalla lista. Selezionare il canale che si desidera cancellare (verra' mostrato un piccolo asterisco giallo accanto al canale). Per confermare la cancellazione e' necessario premere ENTER. Il canale verra' cancellato dalla lista canali.
• COPIA: premendo il tasto GIALLO e' possibile copiare un canale in una nuova posizione, mantenendo pero' anche la vecchia posizione nella lista canali. Selezionare il canale che si desidera copiare ( verra' mostrato un piccolo asterisco giallo accanto al canale ), selezionare la posizione su cui si vuole copiare il canale e premere ENTER.
  ■ INSERI.: funzione equivalente alla funzione swap.
• RINOMINA: selezionando un canale e premendo il tasto ENTER e' possibile rinominare il canale stesso aiutandosi con i tasti navigazione e i tasti colorati (seguire le indicazioni mostrate sullo schermo).

8.1.4 RICERCA MANUALE DEI CANALI

Consente di sintonizzare manualmente i programmi sul canale desiderato.

■ Premere il tasto TV MENU per entrare nel MENU PRINCIPALE.
■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce TV e premere ▶.
- Selezionare alla voce CANALE il numero di canale sul quale si vuole effettuare la sintonia manuale.
- Premere i tasti di navigazione ▲▼ fino a selezionare la voce RICER.MANUALE e premere ◀ o ▶.

LTV 2513CI ITALIANO

- Continuare la ricerca premendo ◀ o ▶ fino al raggiungimento del programma desiderato che verrà memorizzato automaticamente.

Ulteriori informazioni sul menu TV:

• SISTEMA COLO.: consente di cambiare il sistema di riproduzione colore. In Italia si usa il PAL
• SISTEMA AUDIO: consente di cambiare il sistema di riproduzione audio. In Italia si usa il sistema BG.
• RICER.AUTOMA.:permette di effettuare una sintonia automatica dei canali.
  ■ SINTO. FINE: permette di regolare manualmente la frequenza del canale registrato.
• SALTA: permette di togliere i canali selezionati dalla lista canali senza pero' eliminarli. Dopo aver selezionato il canale su cui operare, selezionare SALTA e con il tasto ▶ attivare la voce (comparira' "ON"). Per ripristinare il canale disattivare la voce SALTA (comparira"OFF").

Nota:

Se il TV segnala “NESSUN SEGNALE” significa che non c’è segnale, occorre quindi verificare il cavo o l’impianto d’antenna.

8.2 VISUALIZZAZIONE CANALI MEMORIZZATI

• Premere il tasto CH+ per posizionarsi sul canale memorizzato successivo.
  ■ Premere il tasto CH- per posizionarsi sul canale memorizzato precedente.

E' possibile utilizzare anche il tastierino numerico; per cercare canali a doppia cifra premere il tasto -/--

8.3 REGOLAZIONE VOLUME

• Premere i tasti VOL+ e VOL- del telecomando per aumentare/diminuire il volume del TV.
• Premere il tasto MUTE per escludere momentaneamente l'audio, ripremerlo per ripristinarlo.

8.4 IMPOSTAZIONI VIDEO

• Premere una volta il tasto TV MENU per entrare nel MENU PRINCIPALE e selezionare IMMAGINE, infine confermare con ▶.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto TV/MENU per uscire.

Descrizione delle regolazioni:

■ MOD.IMMAGINE: Standard, Vivace, Morbida, Ottimale, Utente.
■ LUMINOSITA': luminosità dell'immagine.
- CONTRASTO:differenza tra toni chiari e toni scuri dell'immagine.
■ DEFINIZIONE: qualità dell'immagine.
■ COLORE: ricchezza del colore.
TEMP.COL.: tonalita' del colore (Normale, Caldo, Freddo).

8.5 IMPOSTAZIONI AUDIO

• Premere una volta il tasto TV MENU per entrare nel MENU PRINCIPALE e selezionare AUDIO, infine confermare con ▶.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto TV/MENU per uscire.

Descrizione delle regolazioni:

■ MODO AUDIO: Standard, Musica, Dialogo, Film, Utente.
■ BILAN.: bilanciamento tra altoparlante sinistro e altoparlante destro.
- ALTI: intensità tonale sulle frequenze alte.
■ BASSI: intensità tonale sulle fréquenze basse.
■ AVL: attiva o disattiva la funzione AVL

8.6 IMPOSTAZIONI DI SISTEMA

All'interno del menu FUNZIONE si possono modificare le impostazioni di sistema.

■ Premere il tasto TV MENU per entrare nel MENU PRINCIPALE.
- Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla o attivarla/disattivarla tramite i tasti di navigazione ◀ ▶.
■ Premere il tasto TV/MENU per uscire.

Descrizione delle funzioni:

■ LINGUA OSD
■ LINGUA TESTO
- RESET
■ DURATAOSD
- ASPETTO

Lingua OSD

In LÍNGUA OSD si modificano i linguaggi.

- OSD LINGUA: premere il tasto ▶ in corrispondenza della voce OSD LINGUA e scegliere il linguaggio dell'OSD (menù) desiderato.

L'OSD e' disponibile nelle seguenti lingue: Inglese, Italiano, Spagnolo, Portoghese, Francese e Tedesco.

Lingua Testo

In Lingua Testo e' possibile scegliere la codifica utilizzata per il televideo.

■ LINGUA TESTO: premere il tasto ▶ in corrispondenza della voce LINGUA TESTO e scegliere la codifica desiderata.

Sono disponibili le seguenti codifiche: Euro Ovest, Euro est, Russo, Arabo e Farsi.

Reset

In RESET, e' possibile riportare le impostazioni del TV alle condizioni iniziali (impostazioni di fabbrica) e cancellare le liste canali sia analogica (TV) che digitale (DTV).

- Selezionare la funziona RESETt e attivarla con il tasto ▶. Comparira' la voce RIPRISTIN. e il Tv verra' inizializzato. Al termine dell'operazione comparira' una finestra INFO ASSENZA SEGNALE.

Durata OSD

In DURATA OSD e' possibile scegliere il tempo di visualizzazione delle finestre informative del TV.

■ DURATA OSD: premere e selezionare il tempo di visualizzazione desiderato (5, 10, 15, 20, 25, 30 secondi).

Aspetto

In ÁSPETTO e' possibile variare l'aspetto dell'immagine visualizzata.

- ASPETTO: premere il tasto ▶ e scegliere tra 16:9, 4:3, AUTO.

8.7 TELETEXT

Il teletext è un sistema di informazioni trasmesso da alcune emittenti che si consulta come un giornale, sfogliandolo pagina per pagina.

■ Premere il tasto TEXT per attivare il teletext.
- Sullo schermo apparirà il sommario con le varie rubriche formate da pagine di tre cifre.
■ Premere il tasto EXIT per uscire dal teletext.

Nota:

Se il canale selezionato non trasmette il teletext, apparirà lo schermo nero con l'indicazione P100; in questo caso uscire dal teletext e scegliere un altro canale.

Funzioni teletext

Ricerca di una pagina

Comporre il numero di pagina voluta con il tastierino numerico. Digitare le tre cifre che compongono il numero della pagina (per esempio “201”) premendo in sequenza il numero “2” - “0” - “1”, il numero viene visualizzato in alto a sinistra, il conta pagine inizia la ricerca, la pagina viene visualizzata.

Per consultare un'altra pagina ripetere l'operazione.

Pagina principale

Per tornare in qualsiasi momento alla pagina principale premere il tasto INDEX.

Accesso diretto alle rubriche (Top Teletext)

In fondo allo schermo vengono visualizzate delle zone colorate. I quattro tasti colorati servono ad accedere direttamente alle rubriche o alle pagine corrispondenti senza bisogno di digitare il numero di pagina.

Blocco pagina

Questa funzione consente di bloccare lo scorrimento automatico di alcune pagine formate da sotto-pagine; premere il tasto HOLD per bloccare la sotto-pagina desiderata, sullo schermo in alto a sinistra compare la scritta HOLD (blocco della pagina). Per ripristinare la situazione precedente premere di nuovo il tasto HOLD, il simbolo di blocco scompare dallo schermo.

Zoom della pagina

Questa funzione consente di ingrandire le dimensioni della pagina che si sta guardando; premere in sequenza il tasto SIZE per visualizzare la parte superiore, la parte inferiore e ritornare alle dimensioni normali.

Informazioni nascoste

Questa funzione consente di visualizzare informazioni nascoste contenute in alcune pagine; premere il tasto REVEAL per far apparire o scomparire le informazioni (soluzioni di giochi).

Per navigare all'interno dei menù occorre utilizzare i tasti di navigazione ▲ e ▼, premere ENTER per confermare la selezione oppure premere il tasto EXIT per uscire.

9.1 OPERAZIONI PRELIMINARI

9.1.1 CAMBIO LINGUA MENU

• Premere il tasto SOURCE e selezionare con i tasti ▲▼ la voce DTV, quindi premere ENTER.
• Premere il tasto TV MENU per entrare nel menu' di impostazioni generali.
  ■ Premere i tasti di navigazione ▲ ▼ fino a selezionare là voce FUNCTION con il tasto ▶.
• Selezionare LANGUAGE e premere i tasti di navigazione ◀ ► fino a selezionare il linguaggio dell'OSD (menù) in ITALIANO.
  ■ Premere il tasto EXIT per uscire.

9.1.2 RICERCA AUTOMATICA DEICANALI

• Premere il tasto TV MENU per entrare nel menu' principale.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce DTV e premere ▶.
• Con i tasti di navigazione ▲▼ portarsi sulla voce AREA e con i tasti navigazione ◀▶ selezionare ITALIA.
• Con i tasti di navigazione ▲▼ portarsi sulla voce RICER. AUTOMA. e premere ►.
• La ricerca inizia automaticamente e vengono memorizzati in maniera progressiva tutti i programmi TV disponibili; l'operazione richiede alcuni minuti.

Nota:

Se il TV visualizza il messaggio “Nessun segnale” significa che non c'è segnale, occorre quindi verificare il cavo o l'impianto d'antenna.

9.1.3 OPERAZIONI SUI CANALI MEMORIZZATI

E' possibile spostare la posizione (numero) di un canale precedentemente memorizzato.

• Premere il tasto TV MENU per entrare nel menu' principale.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce DTV, premere ▶ , selezionare CH MANAGE e successivamente selezionare CH.ORGN. , premere OK.
• Selezionare il canale che si desidera spostare e premere il tasto GIALLO. Accanto al canale selezionato comparira' una freccia, spostarsi sulla nuova pozione che si desidera assegnare e premere il tasto ENTER.

Al termine delle operazioni premere il tasto EXIT.

Sono possibili altre operazioni sui canali:

• BLOCCO: premendo il tasto BLU e' possibile bloccare la visione di un canale ( verra' visualizzato un lucchetto blu ) dopo aver inserito il codice di protezione del blocco minori ( default 0000 ). Al termine della selezione confermare con ENTER per aggiornare la lista dei canali bloccati. Attivando questa funzione il canale potra' essere visionato solo dopo aver inserito il codice di sicurezza.
• FAV: premendo il tasto ROSSO e' possibile aggiungere uno o piu' canali alla lista dei favoriti (verra' visualizzato un cuoricino rosso). Al termine della selezione confermare con ENTER per aggiornare la lista dei canali preferiti.
• ELIM.: premendo il tasto VERDE e' possibile cancellare uno o piu' canali (verra' visualizzata una croce). Confermando con il tasto ENTER verra' richiesta una ulteriore conferma della cancellazione (Volete cancellare l'articolo selezionato?), selezionando SI e confermando con ENTER verranno eliminati i canali indesiderati.
• Assegnare o modificare un nome al canale: selezionando un canale e premendo il tasto ▶ e' possibile rinominare il canale stesso aiutandosi con i tasti numerici e i tasti colorati. Al termine confermare con ENTER.

Dal menu' DTV/CH MANAGE sono possibili ulteriori operazioni sui canali memorizzati:

Ordina Canali: per ordinare i canali secondo vari criteri (fare riferimento alle istruzione che compaiono sul video).

Gruppo CH.: per raggruppare i canali a seconda del gruppo di interesse.

Canc.Ch.TV: per cancellare tutti i canali TV memorizzati (verra' richiesta una conferma, selezionare SI e premere ENTER).

Canc.Ch.Radio: per cancellare tutti i canali RADIO memorizzati (verra' richiesta una conferma, selezionare SI e premere ENTER).

Funzione LCN

Questo TV e' dotato di funzione LCN (Logical Channel Number) che e' uno standard a livello nazionale che assegna la numerazione dei canali uguali per tutto il paese in cui si effettua la scansione. Se si desidera disattivare questa funzione e visualizzare la lista dei canali in modo progressivo (1,2,3,...), premere TV MENU, selezionare DTV, premere ▶, selezionare IMPOSTA.ADV., selezionare LCN. Disattivare la funzione LCN con i tasti ◀▶ (ON/OFF). La funzione LCN di default e' attiva (ON).

9.1.4 RICERCA MANUALE DEI CANALI

Consente di sintonizzare manualmente i programmi sul canale desiderato.

• Premere il tasto TV MENU per entrare nel menu' principale.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce DTV, premere ▶ , selezionare RICERCA MANUALE e premere ▶ .
• Selezionare il canale nella finestra NOME CANALE sul quale si desidera effettuare la sintonia manuale e confermare con ENTER.
• Attendere che il TV termini la sintonia, automaticamente verranno salvati tutti i canali trovati e il televisore uscira' dal menu'.

Nota:

Se il TV segnala “NESSUN SEGNALE” significa che non c’è segnale, occorre quindi verificare il cavo o l’impianto d’antenna.

9.1.5 IMPOSTAZIONI AVANZATE DTV

• Premere il tasto TV MENU per entrare nel menu' principale.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce DTV, premere ▶ , selezionare IMPOSTA ADV. Comparira' un menu' dove sono presenti le voci:

Audio: e' possibile selezionare la lingua di default dei canali multilingua.

Sottotitolo: e' possibile selezionare la lingua di default dei sottotitoli se presenti.

CI (Common Interface): mostra informazioni sulla CAM e sulla Scheda che si stanno utilizzando (queste informazioni cambiano a seconda della CAM/Scheda utilizzate).

CA: attiva la funzione CA (on=attivo, off=non attivo).

Blocco parent: modifica la password per accedere ai contenuti protetti (default 0000).

Classificazio: e' possibile inserire il grado di controllo parentale.

LCN: Questo TV e' dotato di funzione LCN (Logical Channel Number) che e' uno standard a livello nazionale che assegna la numerazione dei canali uguali per tutto il paese in cui si effettua la scansione. Se si desidera disattivare questa funzione e visualizzare la lista dei canali in modo progressivo (1,2,3,...), premere TV MENU, selezionare DTV, premere 4, selezionare IMPOSTA.ADV., selezionare LCN. Disattivare la funzione LCN con i tasti 34 (ON/OFF). La funzione LCN di default e' attiva (ON).

9.1.6 IMPOSTAZIONE ORARIO

In ORA si imposta l'orario di sistema del TV (default: AUTO).

• Premere il tasto TV MENU per entrare nei menu' principale.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce DTV, premere ▶ , selezionare TIMER e confermare con ▶ .
• Modo Timer: permette la regolazione di ora e data di sistema (default:AUTO, selezionando MANUALE si imposta in maniera manuale la data e l'ora attraverso le voci corrispondenti).
  ■ GMT Offset: permette la correzione dell'orologio rispetto al proprio fuso orario (default:AUTO).

9.1.7 GIOCHI

In NATIVE GAME sono presenti tre giochi da utilizzare come divertente passatempo.

• Premere il tasto TV MENU per entrare nel menu' principale.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce DTV, premere ▶ , selezionare NATIVE GAME e confermare con ▶ .
  Comparira' un menu' dove e' possibile selezionare i giochi BOX MAN, TETRIS o HITRAT. Per giocare utilizzare il telecomando e seguire le indicazioni che compariranno sul video. In GIOCHI le finestre informative sono disponibili solo nella lingua Inglese.

9.2 VISUALIZZAZIONE CANALI MEMORIZZATI

■ Premere il tasto CH+ per posizionarsi sul canale memorizzato successivo.

■ Premere il tasto CH- per posizionarsi sul canale memorizzato precedente.

- Premere il tasto CH+ per posizionarsi sul canale memorizzato successivo. - Premere il tasto CH- per posizionarsi sul canale memorizzato precedente.

E' possibile utilizzare anche il tastierino numerico; per cercare canali a doppia/tripla cifra digitare i numeri che compongono il canale e attendere il cambio del canale. Nel caso il cambio canale non avvenga significa che il canale digitato non esiste.

9.3 REGOLAZIONE VOLUME

• Premere i tasti VOL+ e VOL - del telecomando per aumentare/diminuire il volume del TV.
• Premere il tasto MUTE per escludere momentaneamente l'audio, ripremerlo per ripristinarlo.

9.4 IMPOSTAZIONI VIDEO

Vedere il capitolo 8.4 IMPOSTAZIONI VIDEO.

9.5 IMPOSTAZIONI AUDIO

Vedere il capitolo 8.5 IMPOSTAZIONI AUDIO.

9.6 IMPOSTAZIONI DI SISTEMA

All'interno del menu FUNZIONE si possono modificare le impostazioni di sistema.

• Premere il tasto MENU per entrare nel menu' generale e selezionare FUNZIONE, infine confermare con ▶.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla o attivarla/disattivarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto EXIT per uscire.

Descrizione delle funzioni:

■ LINGUA OSD
- RESET
■ DURATAOSD
- ASPETTO

Lingua

Vedere capitolo 8.6 Lingua Osd.

Reset

Vedere capitolo 8.6 Reset.

Durata OSD

Vedere capitolo 8.6 Durata OSD.

Aspetto

Vedere capitolo 8.6 Aspetto.

9.7 GUIDA ELETTRONICA DEI PROGRAMMI (EPG)

All'interno di EPG si possono visualizzare tutte le informazioni inerenti alle trasmissioni di ogni canale.

• Premere il tasto EPG per visualizzare la finestra informativa sulla programmazione del canale che si sta guardando.
• Con i tasti ◀▶ selezionare tra la finestra Nome Canale (a sinistra) o la finestra informativa dei programmi (a destra).
• Con i tasti ▲▼ selezionare il canale o il programma su cui si desiderano informazioni.
• Con il tasto ROSSO selezionare EPG modalita' giornaliera, con il tasto VERDE modalita' settimanale.
• Con il tasto GIALLO e' possibile, una volta selezionato un programma, aprire una finestra con ulteriori informazioni sul programma stesso ( per uscire da questa finestra premere il tasto TV MENU ).
• Con il tasto BLU e' possibile, una volta selezionato un programma, impostare una registrazione programmata ( TIMER ). Apparira' un messaggio di corretta impostazione della registrazione programmata ( Aggiornato con successo ), o un generico messaggio di errata impostazione. Un errore nell'impostazione della registrazione programmata si ha solitamente quando il programma che si desidera registrare e' gia' iniziato.
• Utilizzare il tasto EXIT per uscire dalla funzione EPG.

9.8 OPERAZIONI CON DISPOSITIVO USB (MEDIA)

Attenzione: prima di effettuare operazioni inserire un dispositivo USB nell'ingresso USB posto a lato del TV.

Premere il tasto SOURCE per entrare nel menu' di selezione degli ingressi, e con i tasti ▲▼ selezionare l'ingresso MEDIA, confermare con OK. E' possibile l'accesso diretto al dispositivo USB anche premendo il tasto MEDIA sul telecomando.

Dopo una breve pausa in cui il TV controllera' il contenuto del dispositivo USB, verra' mostrata una lista delle partizioni incluse nel dispositivo USB.

Selezionare il dispositivo ( normalmente USB1) e confermare con OK.

Comparira' una finestra con tutte le cartelle (directory) disponibili nel dispositivo USB. Attraverso i tasti colorati del telecomando e' possibile selezionare il tipo di file su cui si vuole operare (ROSSO per visualizzare file video, VERDE per ascoltare file audio, GIALLO per visionare file immagini, BLU per eseguire giochi che si possono scaricare gratuitamente da internet). Dopo aver selezionato il tipo di file, con i tasti selezione ◀ ▶ ▲ ▼ scegliere una cartella e premendo OK verra' mostrato il contenuto della cartella stessa. Selezionare il file che si desidera visionare/ascoltare, confermare con OK. Una volta terminata la visione o l'ascolto di un file, e' possibile il ritorno ai menu' precedenti tramite il tasto EXIT fino al menu' principale MEDIA.

9.8.1 Riproduzione di file video

Durante la riproduzione di un file video, premendo il tasto DISPLAY, e' possibile visualizzare una finestra con le informazioni di riproduzione. Per i comandi sulle operazioni disponibili, fare riferimento al capitolo 6.2 Descrizione Comadi in modalità Media.

9.8.2 Riproduzione di file audio

Durante la riproduzione di un file audio, sara' presente una finestra con tutte le informazioni disponibili sul file stesso. Per i comandi sulle operazioni disponibili, fare riferimento al capitolo 6.2 Descrizione Comadi in modalità Media.

9.8.3 Riproduzione di file immagine

Durante la riproduzione di un file immagine, premendo il tasto DISPLAY, e' possibile visualizzare una finestra informativa sul file che si sta visionando. Tramite i tasti selezione ◀ ▶ ▲ ▼ e' possibile ruotare, specchiare o capovolgere l'immagine.

9.8.4 Registrare con il TV

Mentre si sta visionando un programma da ingresso DTV ( TV digitale ) e' possibile effettuarne la registrazione.

• Premendo il tasto 📄 si aprira' la finestra MENU REG. con le seguenti voci:
  INIZIA REGIS: premere ENTER per iniziare la registrazione immediata del programma che si sta visionando. Comparira' una piccola finestra sul TV con scritto REGISTRAZIO.
  FILE MANAGER: qui è possibile gestire i file presenti sul dispositivo USB selezionato; verra' visualizzata una lista con il contenuto del dispositivo USB, tramite i tasti selezione scegliere un file sul quale sono possibili le seguenti operazioni: tasto ROSSO riproduce il file selezionato nel riquadro a destra, tasto VERDE cancella il file, tasto GIALLO cancella tutti i file presenti nel dispositivo, tasto BLU riproduce a pieno schermo il file scelto. Nel caso si desideri cancellare uno o piu' file verra' richiesta una conferma dell'operazione, selezionare SI e premere ENTER.
  LISTA DISPOS: mostra una lista dei dispositivi presenti.
  SOTTOSCRIVI: permette la registrazione programmata (TIMER) di un programma. Selezionare il numero che si desidera associare ad una programmazione (TIMER N.), selezionare il tipo di programmazione (CHIUSA=nessuna programmazione, UNA VOLTA=programmazione di un evento, GIORNALIERO=programmazione giornaliera di un evento, SETTIMANALE=programmazione settimanale di un evento), selezionare il canale (CANALE SVEGLIA), selezionare la data (DATA SVEGLIA), selezionare l'ora di inizio (ORA ACC), selezionare la durata in ore e minuti (DURATA).
• Per arrestare la registrazione premere di nuovo il tasto 📄, verra' richiesta una conferma dell'operazione (selezionare SI e premere ENTER).

Mentre si sta effettuando una registrazione non e' possibile cambiare canale.

Se nel dispositivo USB non c'e' abbastanza spazio, il tv fornira' una indicazione di errore; in questo caso utilizzando le funzioni di FILE MANAGER, cancellare file per recuperare spazio su disco. Attenzione: i file cancellati non sono recuperabili.

Il TV potrebbe segnalare che il dispositivo USB e’ Iento nel trasferimento dati (Device speed not enough, RECORD anyway?). Confermando (selezionare SI e premere ENTER) e' possibile registrare ma potrebbero esserci errori nel trasferimento dati da TV a dispositivo USB. Munirsi di dispositivo USB ad alta velocita'.

Non e' possibile effettuare la registrazione da canali criptati a pagamento.

10 COLLEGAMENTO AD APPARECCHI ESTERNI

Questo TV può essere collegato come monitor ad altri dipositivi esterni come lettori DVD, videoregistratori, videocamere, pc.

Seguire le istruzioni presenti sul manuale del dipositivo esterno per il corretto collegamento al televisore.

Quando si desidera vedere il segnale proveniente da dipositivo esterno, premere il tasto SOURCE sul televisore o del telecomando, selezionate l'ingresso desiderato con i tasti ▲▼ e confermate con ENTER.

Gli ingressi disponibili sono: TV, DTV, AV, S-VIDEO, SCART, YPBPR, HDMI, PC, MEDIA.

Per il collegamento ai vari ingressi fare riferimento al capitolo 7 (Installazione e Collegamenti).

11 MONITOR PC

11.1 IMPOSTAZIONI VIDEO MONITOR PC

Il PC riconosce il monitor come plug and play, quindi non necessita di alcun driver, basta collegarlo ed accendere il computer.

• Premere il tasto TV MENU per entrare nel MENU PRINCIPALE.
  ■ Premere i tasti di navigazione ▲▼ fino a selezionare la voce PC confermare con ▶.
  ■ Effettuare le regolazioni richieste e premere il tasto EXIT per uscire.

Descrizione delle regolazioni:

• REGOLAZ.AUTO: imposta automaticamente tutti i valori di configurazione per una perfetta visualizzazione dell'immagine.
  ■ POSIZ.O: posizione orizzontale dell'immagine.
  ■ POSIZ.V: posizione verticale dell'immagine.
  ■ FASE: fase dell'immagine.
• ORA: dimensione orizzontale dell'immagine.

12 PROBLEMI E SOLUZIONI

Se il vostro televisore non funziona correttamente controllare questa breve lista prima di portare il TV presso un centro assistenza autorizzato TREVI.

In ogni caso non tentare di riparare l'apparecchio da soli, questo farebbe decadere la garanzia.

Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su questo TV.

Assenza di immagine

■ Controllare il collegamento d'antenna.
- Controllare il corretto inserimento dei cavi.

Immagine scadente

• Controllare il cavo d'antenna.
  ■ Regolare manualmente la sintonia.
• Tenere il TV lontano da fonti elettromagnetiche (lampade al neon, telefoni cellulari, ecc...).

Assenza di suono

• Controllare che non sia inserita la funzione MUTE.
  ■ Regolare il volume.
• Verificare che il sistema audio sia BG (il sistema usato per l'Italia). Per maggiori informazioni vedere paragrafo 8.1.4 alla voce SISTEMA AUDIO.

Il televisore si spegne automaticamente

- Qualora il TV non riceva segnale per 5 minuti, il TV si pone automaticamente in modalità stand-by.

Il telecomando non funziona

I comandi non rispondono

- Scollegare la presa d'alimentazione dell'apparecchio per 30 secondi per effettuare un reset.

Nota

La presenza di punti sullo schermo (fino ad un massimo di 3 punti accesi e 3 punti spenti) è possibile a causa delle caratteristiche costruttive del display a cristalli liquidi; ciò non influisce sulla qualità o durata del prodotto.

13 CARATTERISTICHE TECNICHE

■ Alimentazione DC 12V
■ Assorbimento 25 W Max / In stand-by <1 W
■ Display LCD 13,3" a cristalli liquidi con matrice attiva TFT

Tuner e scheda televideo incorporati

■ Dimensioni schermo 13.3" (33,78 cm) 16:10
■ Display 262.000 colori
■ Risoluzione max 1280X800 dpi
■ Luminosità 275 cd m^2
- Contrasto 500:1
■ Collegamenti Ingresso HDMI

Ingresso VGA

Ingresso SCART

Ingresso Video Composito/YPbPr/SVideo

Ingresso Audio RCA stereo

Ingresso audio PC

Ingresso USB

Uscita presa cuffie

Presa antenna esterna

■ Sistema TV PAL/SECAM
■ Formati video PAL/NTSC
- Potenza d'uscita
■ Risoluzioni VGA

2X3 W

800x600 dpi / 60 Hz

1024x768 dpi / 60Hz

1280x720 dpi / 60 Hz

1280x768 dpi / 60 Hz

Risoluzioni HDMI

576i, 576p

720p

■ Dimensioni con piedistallo
■ Dimensioni senza piedistallo
- Peso

330(L) × 280(A) × 130(P) mm
330(L) × 255(A) × 70(P) mm
1,4 Kg

14INDICE

1 PREFAZIONE pag. 2

2 PRECAUZIONI DI SICUREZZA pag. 2

3 CURA E MANUTENZIONE pag. 2

4 ALL'INTERNO DELL'IMBALLO pag. 2

5 COMANDI E CONNESSIONI TELEVISORE pag. 3

6 TELECOMANDO

6.1INSTALLAZIONE pag. 4

6.2DESCRIZIONI COMANDI pag. 5

7 INSTALLAZIONE E COLLEGAMENTI

7.1 ACCENSIONE pag. 6

7.2COLLEGAMENTO ALL'ANTENNA pag. 7

7.7 COLLEGAMENTO DISPOSITIVO USB pag. 9

8 TELEVISIONE ANALOGICA

8.1 OPERAZIONI PRELIMINARI pag. 10

8.1.1 CAMBIO LINGUA MENU pag. 10

8.1.2 RICERCA AUTOMATICA DEI CANALI pag. 10

8.1.3 SPOSTAMENTO CANALI E ALTRE OPERAZIONI pag. 10

8.1.4 RICERCA MANUALE DEI CANALI pag. 10

8.2 VISUALIZZAZIONE CANALI MEMORIZZATI pag. 11

8.3 REGOLAZIONE VOLUME pag.11

8.4IMPOSTAZIONI VIDEO pag. 11

8.5IMPOSTAZIONI AUDIO pag. 11

8.6IMPOSTAZIONI SISTEMA pag. 12

8.7TELETEXT pag. 13

9 TELEVISIONE DIGITALE TERRESTRE (DVB-T)

9.1 OPERAZIONI PRELIMINARI pag. 13

9.1.1 CAMBIO LINGUA MENU pag. 13

9.1.2 RICERCA AUTOMATICA DEI CANALI pag. 14

9.1.3 OPERAZIONI SUI CANALI MEMORIZZATI pag. 14

9.1.4 RICERCA MANUALE DEI CANALI pag. 15

9.1.5 IMPOSTAZIONI AVANZATE DTV pag. 15

9.1.6 IMPOSTAZIONE ORARIO pag. 15

9.1.7 GIOCHI pag. 16

9.2 VISUALIZZAZIONE CANALI MEMORIZZATI pag. 16

9.3REGOLAZIONE VOLUME pag. 16

9.4IMPOSTAZIONI VIDEO pag. 16

9.5IMPOSTAZIONI AUDIO pag. 16

9.6IMPOSTAZIONI DI SISTEMA pag. 16

9.7GUIDA ELETTRONICA DEI PROGRAMMI (EPG) pag. 17

9.8 OPERAZIONI CON DISPOSITIVO USB(MEDIA) pag. 17

9.8.1 RIPRODUZIONE DI FILE VIDEO pag. 17

9.8.2 RIPRODUZIONE DI FILE AUDIO pag. 17

LTV 2513CI ITALIANO

9.8.3 RIPRODUZIONE DI FILE IMMAGINE pag. 18
9.8.4 REGISTRARE CON IL TV pag. 18

10 COLLEGAMENTO AD APPARECCHI ESTERNI pag. 19
11 MONITOR PC
11.1 IMPOSTAZIONI VIDEO MONITOR PC pag. 19
12 PROBLEMI E SOLUZIONI pag. 20
13 CARATTERISTICHE TECNICHE pag. 21
14 INDICE pag. 22

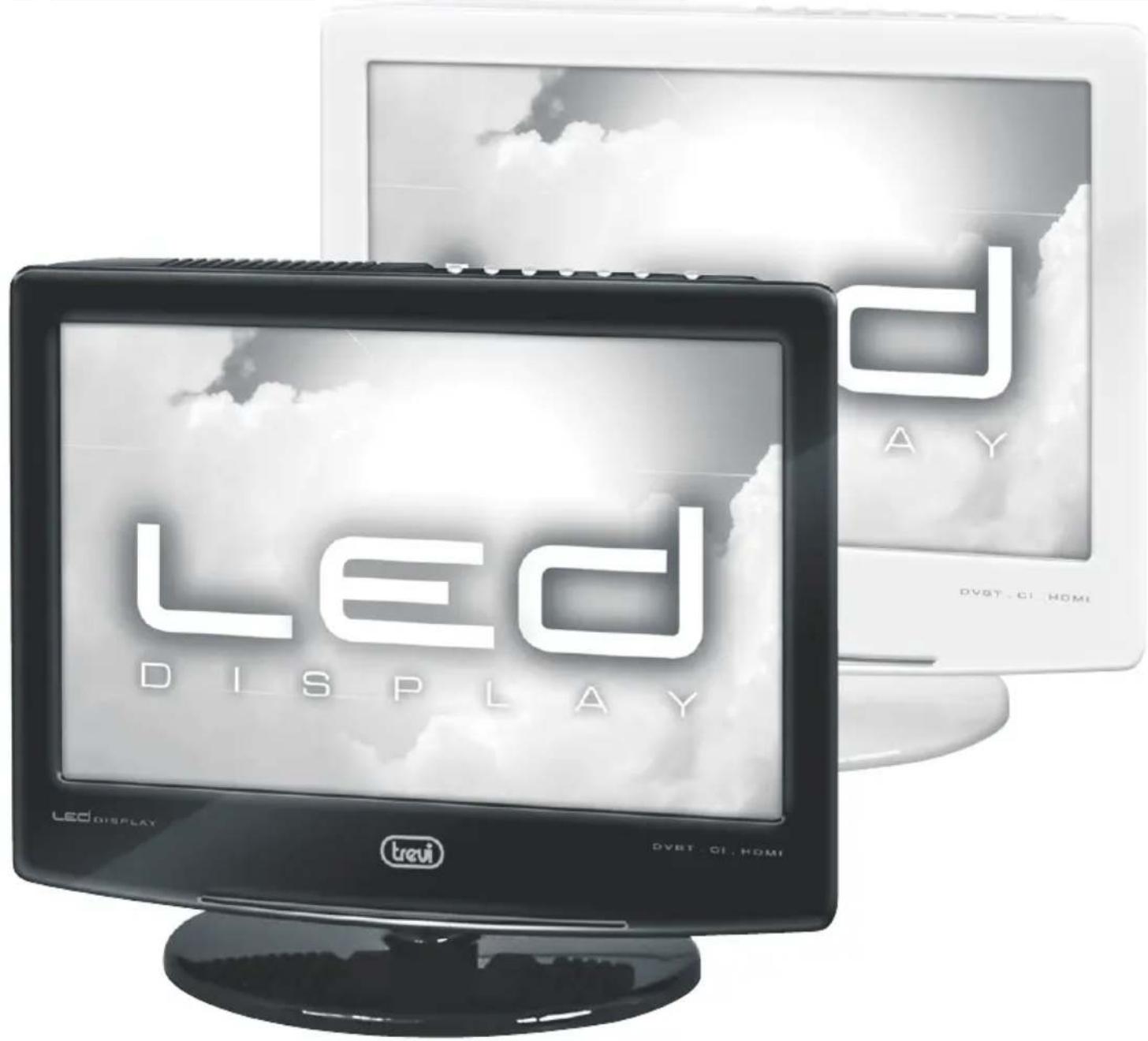

13" TV COLOR/MONITOR TFT LCD

DVB-T - CI SLOT - USB

User Guide

DICHIARAZIONE DI CONFORMITÀ

SI DICHIARA CHE:

L'apparecchio Televisore marca TREVI mod. LTV 2513CI

risponde alle prescrizioni dell'art. 2 comma 1 del

D.M. 28 agosto 1995, n. 548

Rimini, 29/10/2010 TREVI S.p.A.

Strada Consolare Rimini-San Marino, 62

47924 Rimini (RN) Italy
