CSB10 - Altoparlante Proel - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore da soffitto (sfera)
Marca	Proel
Modello	CSB10
Altoparlante	Cono in carta da 5''
Potenza massima	20 W max
Prese di potenza disponibili	2,5 / 5 / 10 W (selezionabile)
Tensione di ingresso	70/100 V
Impedenza (100V)	4 kΩ / 2 kΩ / 1 kΩ
Impedenza (70V)	2 kΩ / 1 kΩ / 490 Ω
Funzionamento a bassa impedenza	8 Ω (10 W)
Risposta in frequenza	110 – 15.000 Hz (-10 dB)
Sensibilità	92 dB (1 W/m)
Grado di protezione	IP44
Peso	1,7 kg
Dimensioni	Ø184 x 162,5 mm
Materiale	Metallo e ABS
Colore	Bianco
Montaggio	Sospensione a soffitto (montaggio a filo)
Conformità	Normative CE
Accessori inclusi	Coperchio di copertura, cavo di connessione
Applicazione	Interno
Compatibilità linea 100V	Sì

Domande frequenti - CSB10 Proel

Come si collega il CSB10 a una linea da 100V?

Collegare la linea di ingresso all'unità seguendo il codice colore: Nero per il neutro, e uno dei fili colorati (Rosso, Arancione, Grigio, Bianco) per la presa di potenza desiderata. Per 100V, utilizzare Rosso per 10W, Arancione per 5W, Grigio per 5W (anche 70V) o Bianco per 2,5W.

Qual è la potenza massima gestita dal CSB10?

L'altoparlante può gestire fino a 20 W max di potenza in ingresso, ma le prese di uscita selezionabili sono 2,5W, 5W e 10W.

Posso usare questo altoparlante all'aperto?

L'altoparlante ha una classificazione IP44, che offre protezione contro gli spruzzi d'acqua, ma non è completamente resistente alle intemperie. Si consiglia per uso interno o aree esterne riparate.

Come si regola la presa di potenza?

Selezionare la potenza desiderata collegando il filo appropriato: Rosso per 10W, Arancione per 5W (70V) o 10W (100V), Grigio per 2,5W (70V) o 5W (100V), e Bianco per 2,5W (100V). Assicurarsi che la tensione di ingresso corrisponda (70V o 100V).

Che tipo di cavo devo usare per l'installazione?

Utilizzare un cavo adatto per la connessione, tipicamente un cavo per altoparlanti a due conduttori. Il manuale consiglia di praticare un foro di 7-8 mm nel soffitto e di far passare il cavo attraverso il coperchio di copertura prima di collegare.

L'altoparlante è adatto per ambienti ad alta umidità?

Con una classificazione IP44, può resistere a spruzzi ma non a umidità continua. Evitare di installare vicino all'acqua o in luoghi molto umidi.

Come devo pulire l'altoparlante?

Non utilizzare solventi, alcol, benzina o altre sostanze volatili. Pulire i componenti esterni con un panno asciutto o leggermente umido.

Posso verniciare l'altoparlante per abbinarlo al soffitto?

Il manuale non vieta esplicitamente la verniciatura, ma si consiglia di evitare di verniciare la griglia o qualsiasi apertura poiché potrebbe influire sulla qualità del suono.

Qual è il periodo di garanzia?

Il manuale non specifica un periodo di garanzia. Si prega di contattare il proprio rivenditore o Proel per informazioni sulla garanzia.

Come si installa il CSB10 in un soffitto?

Praticare un foro di 7-8 mm nel pannello del soffitto. Inserire il cavo di connessione prima attraverso il coperchio di copertura, poi attraverso il foro. Posizionare l'altoparlante all'altezza desiderata, fare un nodo sul cavo per fissarlo e far scorrere il coperchio fino al soffitto.

MANUALE UTENTE CSB10 Proel

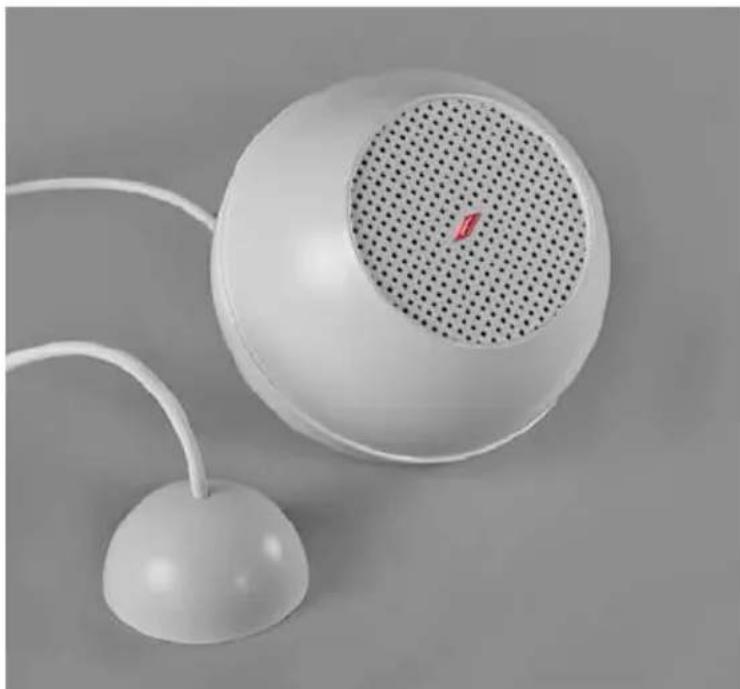

Diffusore sferico a montaggio in sospensione Suspended sphere loudspeaker

Grazie per averci accordato la Vostra fiducia scegliendo un prodotto PROEL, sinonimo di professionalità, accuratezza ed elevata qualità.

Descrizione

Questo diffusore è stato progettato per essere installato in sospensione e ha un design molto innovativo. La particolare realizzazione e l'utilizzo di materiali di ottima qualità (metallo e ABS) conferiscono all'apparecchio un'elevata robustezza meccanica e ottime caratteristiche sonore.

Prodotto conforme alla normativa CE

Precauzioni

ATTENZIONE

Per evitare il rischio di shock elettrico non aprire il prodotto.

• Prima di procedere con l'installazione, leggere attentamente le istruzioni contenute nel presente manuale e conservarlo per una consultazione successiva.
• Attenzione: l'installazione errata potrebbe danneggiare irrimediabilmente l'apparecchiatura.
• PROEL raccomanda di installare i diffusori tenendo conto delle normative di sicurezza vigenti.
• L'uso del dispositivo al di fuori delle specifiche tecniche potrebbe causare una diminuzione delle prestazioni.
• In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.
• Posizionare il prodotto al riparo dagli agenti atmosferici e a distanza di sicurezza dall'acqua e da luoghi ad alto grado di umidità.
  • Non avvicinare il prodotto a fonti di calore (radiatori, fari, etc.).
• Evitare che qualsiasi sostanza liquida penetri all'interno del prodotto.
• Assicurarsi che il dispositivo sia in posizione stabile.
• Per la pulizia delle parti esterne non utilizzare diluenti, alcol, benzina o altre sostanze volatili.
• Evitare di riparare il dispositivo. Per qualsiasi tipo di intervento, rivolgersi al personale qualificato.
• Si consiglia di non utilizzare il diffusore a livelli di suono elevati per lunghi periodi di tempo, in quanto la pressione sonora generata potrebbe provocare danni permanenti all'udito.

Installazione

1. Inserire il cavo di connessione prima nella borchietta copri-foro e poi nel foro (∅ 7-8mm) precedentemente praticato sul pannello del soffitto. Fissare quindi il CSB10 all'altezza desiderata, praticando un nodo sul cavo. Far scorrere la borchietta fino all'aderenza con il pannello.

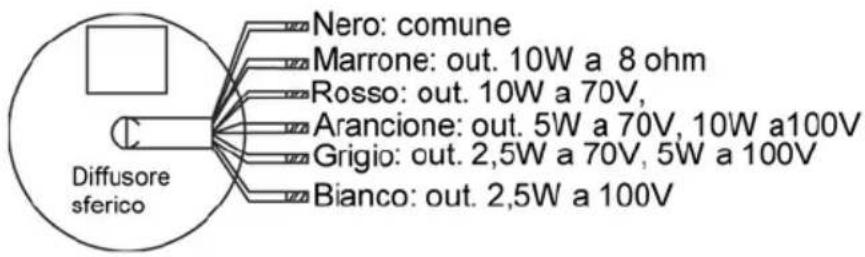

1. La tensione d'ingresso e la potenza d'uscita vengono scelte collegando la linea d'ingresso al dispositivo. Per effettuare tale collegamento fare riferimento alle istruzioni riportate sul dispositivo oppure allo schema esposto qui di seguito:

Specifiche tecniche

Modello	Diffusore sferico CSB10
Altoparlante Incorporato In carta da 5”
Potenza di Entrata 20	W max
Potenza di Uscita 2,5	/ 5 / 10 W (max 20W)
Impedenza dell’Entrata	100 V: 4 / 2 / 1 KΩ
	70 V: 2 KΩ / 1 KΩ / 490 Ω
	8
Tensione d’Ingresso 70 / 100 V
Grado di protezione IP	44
Frequenza	110 – 15 000 Hz (-10 dB)
S.P.L. 92 dB (1 W/m)
Peso	1,7

Kg

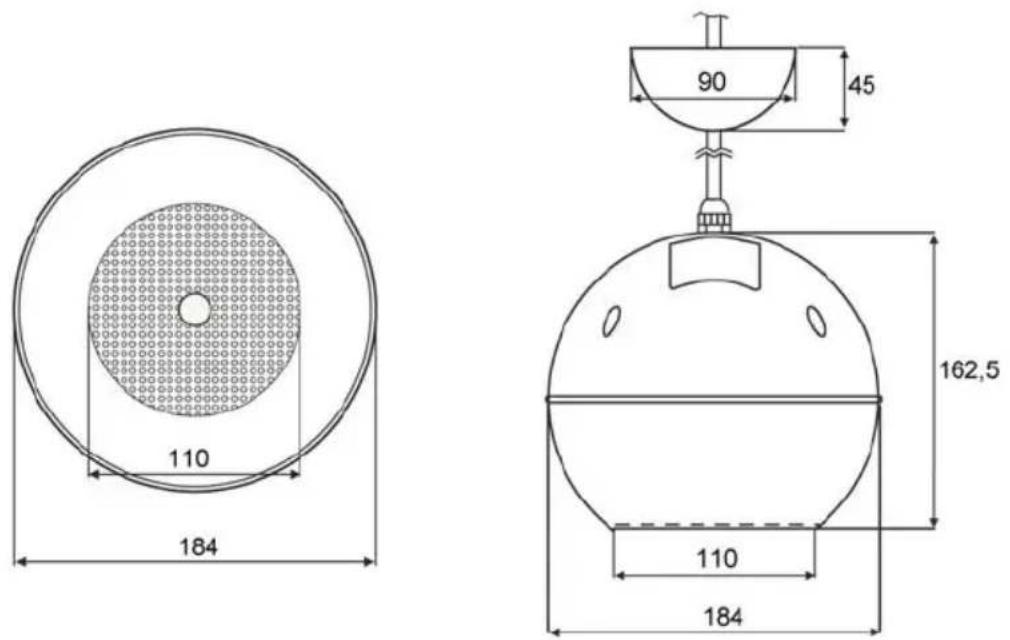

Dimensioni

La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento.
