PR10PLB - Altoparlante Proel - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa acustica passiva
Modello	PR10PLB
Marca	Proel
Dimensioni (L x A x P)	520 x 290 x 290 mm
Peso	10,5 kg
Potenza massima (RMS)	200 W
Potenza di picco	400 W
Impedenza	8 Ω
Risposta in frequenza	60 Hz - 20 kHz
Sensibilità	96 dB (1W/1m)
Altoparlante	1 x 10" woofer, 1 x tweeter a compressione
Connettori	2 x Speakon NL4MP
Materiale cassetta	Compensato multistrato di betulla
Rivestimento	Pittura poliuretanica nera antigraffio
Griglia	Acciaio zincato 1,5 mm con rivestimento a polvere
Maniglie	1 maniglia laterale
Installazione	Base per stativo (35 mm), punti di sospensione M10
Pulizia	Panno asciutto e morbido; non usare solventi

Domande frequenti - PR10PLB Proel

Qual è il modo migliore per pulire la cassa PR10PLB?

Utilizzare un panno morbido e asciutto. Non usare solventi o prodotti chimici che potrebbero danneggiare la finitura.

Quale amplificatore devo usare per la PR10PLB?

Si consiglia un amplificatore con potenza RMS di almeno 200 W per canale a 8 Ω per ottenere prestazioni ottimali.

Posso collegare più casse PR10PLB in parallelo?

Sì, ma l'impedenza totale si riduce. Con due casse in parallelo si ottengono 4 Ω. Verificare che l'amplificatore sia stabile a 4 Ω.

Come posso montare la cassa su un supporto?

Inserire il supporto nell'apposita base da 35 mm situata sul fondo della cassa. Assicurarsi che il supporto sia in grado di sostenere il peso (10,5 kg).

La PR10PLB può essere utilizzata come monitor da palco?

Sì, grazie al suo profilo inclinabile e alla forma trapezoidale, può essere posizionata a terra come monitor.

Quali connettori utilizza la cassa?

La PR10PLB è dotata di due connettori Speakon NL4MP per collegamento in parallelo.

Qual è la differenza tra potenza RMS e potenza di picco?

La potenza RMS (200 W) indica la potenza continua che la cassa può gestire senza danni. La potenza di picco (400 W) è la capacità a breve termine per i transienti.

La cassa è adatta per esterni?

La PR10PLB non è progettata per resistere a pioggia o umidità diretta. Utilizzare in luoghi coperti e asciutti.

È possibile riparare la cassa in caso di guasto?

Sì, Proel offre ricambi e supporto tecnico. Contattare il servizio assistenza autorizzato.

Quali sono le dimensioni della cassa?

Le dimensioni sono 520 x 290 x 290 mm (L x A x P).

MANUALE UTENTE PR10PLB Proel

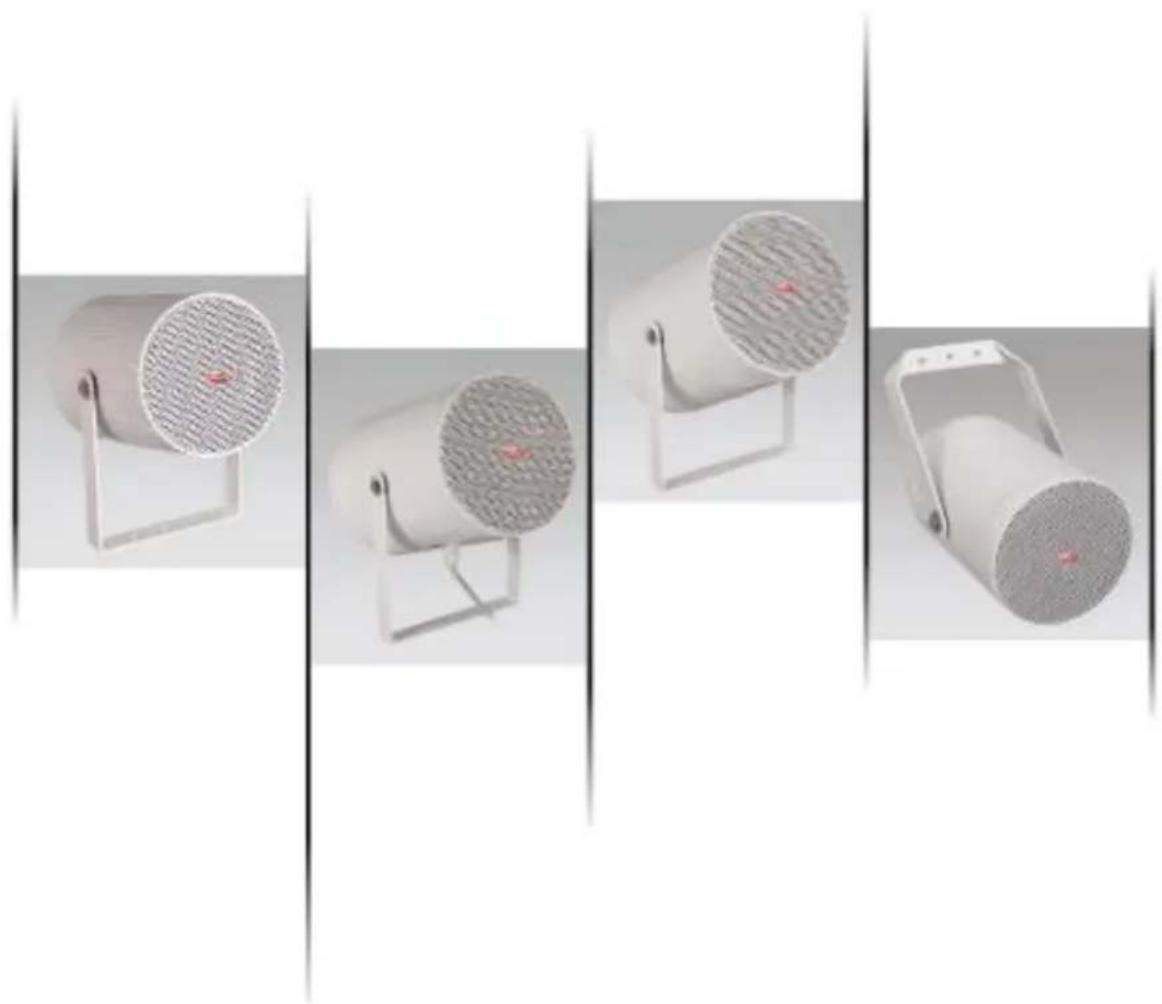

Diffusori a proiezione di suono – Projector speaker

Grazie per averci accordato la Vostra fiducia scegliendo un prodotto PROEL, sinonimo di professionalità, accuratezza ed elevata qualità.

Descrizione

La serie PR è realizzata con materiali e design innovativi che ne garantiscono ottime prestazioni. I diffusori sono dotati di un trasformatore di linea, grazie al quale è possibile lavorare alla tensione di 100V.

Costruiti in alluminio anodizzato, sia verniciato (bianco RAL 9010) che satinato, i dispositivi sono adatti per l'utilizzo in ambienti interni ed esterni.

I diffusori PR10ALBI PR20ALBI sono muniti di 2 altoparlanti, posti alle estremità, che li rendono bidirezionali e particolarmente adatti per l'applicazione in ambienti di passaggio, come corridoi, corsie ecc.

Prodotto conforme alla normativa CE

Precauzioni

ATTENZIONE

Per evitare il rischio di shock elettrico non aprire il prodotto.

• Prima di procedere con l'installazione, leggere attentamente le istruzioni contenute nel presente manuale e conservarlo per una consultazione successiva.
• Attenzione: l' installazione errata potrebbe danneggiare irrimediabilmente l'apparecchiatura.
• PROEL raccomanda di installare i diffusori tenendo conto delle normative di sicurezza vigenti.
• L'uso del dispositivo, al di fuori delle specifiche tecniche, potrebbe causare una diminuzione delle prestazioni.
• In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.
• Assicurarsi che il diffusore sia in posizione stabile.
• Per la pulizia delle parti esterne non utilizzare diluenti, alcol, benzina o altre sostanze volatili.
• Evitare di riparare il dispositivo. Per qualsiasi tipo di intervento, rivolgersi al personale qualificato.
• Si consiglia di non utilizzare il diffusore a livelli di suono elevati per lunghi periodi di tempo, in quanto la pressione sonora generata potrebbe provocare danni permanenti all'udito.

Installazione

1. Nel punto prescelto per l'installazione, praticare due fori, rispettando le distanze riportate in tabella:

	Distanza(mm)
PR10PLPR10PLBPR10ALPR10ALBI	60
PR20ALPR20ALBI	120

fori

1. Ancorare saldamente la staffa di fissaggio.
2. Selezionare la potenza desiderata in uscita, collegando alla linea audio il comune (terminale blu) ed il terminale di colore corrispondente alla potenza scelta:

Colore\Modello	PR10PL / PR10PLPR10ALPR10ALBI		PR20ALPR20ALBI
	Impedenza	Potenza in uscita	Impedenza	Potenza in uscita
rosso	1 KΩ	10 W	500 Ω	20 W
giallo	2 KΩ	5 W	1 KΩ	10 W
verde	4 KΩ	2,5 W	2 KΩ	5 W
blu	comune

Nota:

Lo stesso schema colori/potenza è riportato sul cavo d'ingresso del dispositivo.

Specifiche tecniche

Modello	PR10PLPR10PLB	PR10AL	PR10ALBI	PR20AL	PR20ALBI
Materiale	ABS	Alluminio
Potenza max. 20 W	20 W 20 W 40 W 40 W
Impedenza/PotenzaSelezionabile	1 KΩ / 10 W2 KΩ / 5 W4 KΩ / 2,5 W			500 Ω / 20 W1 KΩ / 10 W2 KΩ / 5W
Grado di Protezione	IP 44
Risposta infrequenza	160Hz - 16KHZ	150 Hz – 14 KHZ 150 Hz – 14 KHZ
Tensione di lavoro 1	00V
S.P.L. 91 dB 94 dB	95 dB 96 dB $7 dB
Dimensioni (mm)	∅138 x 190			∅171 x 245
Peso (Kg)	1,9	2,15	2,75	2,8	3,45

La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento.
