| Tipo di prodotto | Martello scalpellatore pneumatico (sega pneumatica a percussione) |
| Marca | PARKSIDE |
| Modello | PDKS 6.0 A1 |
| Pressione di esercizio max. | 6,3 bar |
| Frequenza di battuta | 3500 min⁻¹ |
| Portascalpello | 11 mm (esagonale) |
| Peso (martello solo) | 1390 g |
| Livello di pressione acustica | 96,8 dB(A) (incertezza 3 dB) |
| Livello di potenza acustica | 107,8 dB(A) (incertezza 3 dB) |
| Vibrazioni (valore di emissione) | a_h = 6,14 m/s² (incertezza 1,5 m/s²) |
| Alimentazione | Aria compressa (compressore esterno, diametro interno tubo 10 mm) |
| Dotazione inclusa | Scalpello a punta, scalpello piatto (universale), scalpello per rivetti, scalpello da taglio, scalpello per angoli, molla di tensione, lubrificante pneumatico |
| Utilizzi principali | Scalpellatura, rimozione piastrelle/intonaco, taglio lamiere, rimozione bulloni/rivetti |
| Garanzia | 3 anni (dalla data di acquisto) |
| Manutenzione | Lubrificazione regolare con lubrificante pneumatico (3-5 gocce prima dell'uso, 5-10 dopo inutilizzo) |
| Pulizia | Panno umido con sapone neutro; niente solventi; soffiare con aria compressa a bassa pressione |
| Sicurezza | Indossare cuffie antirumore, occhiali protettivi, mascherina antipolvere, guanti protettivi; non utilizzare in atmosfere esplosive |
| Pezzi di ricambio disponibili | Scalpelli di ricambio, molla di tensione, lubrificante pneumatico |
| Riparabilità | Servizio post-vendita autorizzato: Ecos Office Forbach (tel. 00 33 3 87 84 72 34) |
| Informazioni generali | Prodotto destinato ad uso privato, non commerciale; rispettare le norme di sicurezza |
Domande frequenti - PDKS 6.0 A1 PARKSIDE
Domande degli utenti su PDKS 6.0 A1 PARKSIDE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale PDKS 6.0 A1 - PARKSIDE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PDKS 6.0 A1 del marchio PARKSIDE.
MANUALE UTENTE PDKS 6.0 A1 PARKSIDE
Indicazioni per l'uso e per la sicurezza Traduzione delle istruzioni d'uso originali
FR CH
BURINEURPNEUMATIQUE
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.
GB
IT / CH Indicazioni per l'uso e per la sicurezza Pagina 33
Introduzione....Pagina 34
Utilizzo secondo la destinazione d'uso.... Pagina 34
Dotazione....Pagina 34
Dati tecnici....Pagina 35
Avvertenze generali di sicurezza per apparecchi pneumatici ..... Pagina 35
Indicazioni generali di sicurezza....Pagina 37
Pericoli causati dall'espulsione di pezzi....Pagina 38
Pericoli durante il funzionamento.... Página 38
Pericoli causati dalla ripetizione di certi movimenti.... Pagina 39
Pericoli causati dagli accessori....Pagina 39
Pericoli nel luogo di lavoro.... Página 40
Pericoli a causa di polveri e vapore....Pagina 40
Danni causati dal rumore....Pagina 41
Pericoli causati da vibrazioni....Pagina 41
Indicazioni di sicurezza supplementari per le macchine pneumatiche.... Pagina 42
Prima della messa in funzione....Pagina 42
Messa in funzione....Pagina 42
Cambiare lo scalpello ...... Pagina 42
Dopo la messa in funzione....Pagina 43
Manutenzione ...... Pagina 43
Pulizia e cura....Pagina 43
Indicazioni relative alla garanzia e all'assistenza....Pagina 44
Condizioni di garanzia.... Pagina 44
Condizioni di garanzia.... Pagina 44
Disbrigo in caso di garanzia....Pagina 44
Indicazioni sull'ambiente e sullo smaltimento ...... Pagina 45
Dichiarazione di conformità....Pagina 45
| In queste istruzioni d’uso / sull’apparecchio sono riportati i seguenti pittogrammi: | |||
 | Leggere le istruzioni per l’uso! |  | Non utilizzare mai idrogeno, ossigeno, anidride carbonica o altro gas in bombola come fonte di energia. |
 | Avvertenza Lubrificare ogni giorno |  | |
 | Indossare cuffie di protezione! |  | Indossare cuffie di protezione, una mascherina per la polvere, occhiali di protezione e guanti protettivi. |

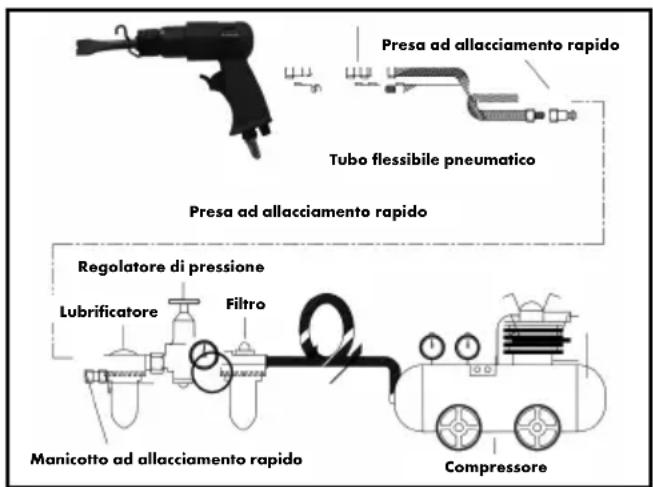

 | Rispettare le avvertenze e le indicazioni di sicurezza! |  | Tubo flessibile pneumatico |
 | Attenzione! Pericolo d’esplosione! |  | Smaltire l’imballaggio e l’apparecchio in modo ecocompatibile! |
Scalpello pneumatico ad aria compressa PDMH 4500 A3
- Introduzione
Congratulazioni!
Con questo acquisto, avete optato per un prodotto di alta qualità. Prima della
prima messa in funzione, acquisire dimestichezza con il prodotto. A tale scopo, leggere attentamente le seguenti istruzioni d'uso e le avvertenze di sicurezza. La messa in funzione di questo prodotto deve essere eseguita da persone istruite in merito al suo utilizzo.
TENERE FUORI DALLA PORTATA DEI BAMBINI!
Utilizzo secondo la destinazione d'uso
Lo scalpellatore è un utensile dal funzionamento ad aria compressa che può essere impiegato per vari scopi d'utilizzo. È adatto ad esempio a lavori di taglio, per staccare piastrelle o intonaco, per creare aperture nelle pareti, per la separazione o tagli di lamiere e per rimuovere bulloni o chiodi. Questo apparecchio è indicato solo per l'utilizzo in ambienti
interni. Conservare bene queste istruzioni. In caso di utilizzo del prodotto da parte di terzi, consegnare a questi anche tutti i documenti allegati allo stesso. Qualsiasi applicazione diversa da quelle previste nella destinazione d'uso è vietata e potenzialmente pericolosa. I danni causati dalla mancata osservanza delle istruzioni o dall'uso improprio non sono coperti da garanzia e il produttore non può esserne ritenuto responsabile. Il prodotto è stato concepito per l'uso domestico e non deve essere utilizzato in ambienti commerciali o industriali.
Dotazione
Dopo aver aperto la confezione, verificare sempre che il prodotto sia in condizioni perfette. Non utilizzare il prodotto se difettoso.
1 Vite di regolazione dell'aria
2 Nipplo a innesto
3 Leva di scarico
4 Molla di trazione
5 Scalpello a punta
6 Scalpello piatto (universale)
7 Scalpello rimozione rivetti
8 Scalpello a taglio (taglio lamiere)
9 Scalpello trasversale
10 Olio speciale per aria compressa
Dati tecnici
Pressione di lavoro
massima: 6,3 bar
Frequenza di battuta: 3500 min ^-1
Attacco scalpello: 11 mm
Peso:
Martello: 1390g
Rumore e vibrazioni
I valori di rumore e vibrazioni emessi sono stati rilevati secondo la norma EN ISO 15744 und EN ISO 28927-9.
Livello di pressione
acustica L_pA : 96,8 dB(A)
Scostamento K_pA : 3 dB
Livello di intensità
sonora LWA: 107,8 dB(A)
Scostamento K_WA : 3 dB
Indossare cuffie di protezione!
Il rumore può provocare perdita dell'udito.
Vibrazioni
Valore di emissione delle vibrazioni a_h=6,14 m/s^2
Scostamento K = 1,5 m/s²
Informazioni aggiuntive
ATTENZIONE!
Il valore di emissione delle vibrazioni indicato è misurato secondo un metodo standardizzato e può variare a seconda del tipo e nel modo in cui l'apparecchio viene utilizzato e in casi eccezionali essere al di sopra del valore indicato.
Il valore di emissione delle vibrazioni indicato può essere utilizzato per paragonare un apparecchio con un altro.
Il valore di emissione delle vibrazioni indicato può essere utilizzato per un stima iniziale dei potenziali danni.
Avvertenzegenerali di sicurezza per apparecchi pneumatici
Nota: il termine „apparecchio pneumatico” o „apparecchio” utilizzato nel testo che segue si riferisce agli apparecchi pneumatici citati in queste istruzioni per l'uso.
ATTENZIONE! Per utilizzare gli apparecchi pneumatici occorre seguire scrupolosamente le precauzioni di sicurezza fondamentali onde evitare il rischio di incendio, scossa o lesioni a persone. Vi invitiamo a leggere attentamente le indicazioni di questo manuale d'istruzioni prima dell'utilizzo del prodotto e a conservarlo adeguatamente. Il produttore non è responsabile di eventuali danni o lesioni fisiche causati dalla mancata osservanza di questo manuale.
Non fare utilizzare questo apparecchio da persone (ivi inclusi bambini) con capacità fisiche, sensoriali o mentali limitate. Inoltre il prodotto non può essere utilizzato da persone che non conoscono il suo funzionamento. In questo caso, una persona responsabile per la sicurezza deve supervisionare o dare indicazioni su come il prodotto debba essere utilizzato.
Impedire ai bambini di utilizzare l'apparecchio come un giocattolo.
ATTENZIONE! PERICOLO DI LESI-
ONI! Prima dei lavori di manutenzione, scollegare l'alimentazione di aria compressa.
PERICOLO DI ESPLOSIONE!
Non utilizzare mai benzina o altri fluidi infiammabili per la pulizia
dell'apparecchio! I vapori restanti nell'apparecchio pneumatico possono accendersi o causare l'esplosione dell'apparecchio pneumatico. Non utilizzare l'apparecchio in ambienti a rischio d'esplosione dove si trovino liquidi, gas o polveri infiammabili. Non lavorare materiali che possano essere o diventare facilmente infiammabili o esplosivi.
Utilizzare l'apparecchio soltanto in aree di applicazione per le quali è stato concepito!
Non sovraccaricare l'apparecchio.
Non utilizzare mai idrogeno, ossigeno o anidride carbonica o altro gas in bombola come fonte di alimenta-
Avvertenze generali di sicurezza per apparecchi pneumatici
zione per l'apparecchio, in quanto sussiste il rischio di esplosione e quindi di gravi lesioni.
Eseguire la manutenzione e la pulizia dell'apparecchio regolarmente come descritto (vedere il capitolo "manutenzione" e "pulizia e cura").
Controllare l'apparecchio prima della messa i funzione per verificare che non sia danneggiato. Prima di ogni utilizzo, accertarsi che l'apparecchio sia in perfette condizioni.
Lavorate sempre con la massima attenzione! Movimenti imprevisti dell'apparecchio possono essere fonte di pericolo.
Evitare di tenere una postura anomala del corpo. Assicurarsi di poggiare bene per terra e mantenere sempre l'equilibrio. In tale maniera, è possibile controllare meglio l'apparecchio pneumatico anche in situazioni inaspettate.
Non utilizzare dispositivi il cui interruttore sia difettoso. Un apparecchio che non si può più accendere e spegnere rappresenta un pericolo, e deve essere riparato.
Conservare gli apparecchi pneumatici non utilizzati al di fuori della portata dei bambini. Non lasciate usare l'apparecchio a persone che non conoscono l'apparecchio e che non hanno confidenza con esso o che non hanno letto le presenti istruzioni. Gli apparecchi pneumatici sono pericolosi se utilizzati da persone inesperte.
Avere cura dell'apparecchio. Controllare se parti mobili dell'apparecchio funzionano perfettamente e non si bloccano, se parti di esso sono rotte o danneggiate, che la funzionalità dell'apparecchio non sia messa a rischio. Fare riparare le parti danneggiate prima di utilizzare di nuovo l'apparecchio. Molti incidenti sono provocati dal fatto che gli apparecchi non vengono sottoposti ad una corretta manutenzione.
Spegnere l'apparecchio quando non è utilizzato. indossare dispositivi di protezione
individuale e sempre occhiali protettivi. Indossando dispositivi di protezione individuale, come mascherina, calzature antinfortunistiche, elmetto protettivo e cuffie, a seconda del tipo e dell'impiego dell'apparecchio pneumatico, si riduce il rischio di lesioni.
Controllare i collegamenti e i condotti di alimentazione. Tutte le unità di manutenzione, i raccordi e i flessibili devono essere adatti ai valori
caratteristici dell'apparecchio in termini di pressione e portata. Una pressione troppo bassa può pregiudicare il funzionamento dell'apparecchio, una pressione troppo alta può causare danni materiali e lesioni personali.
Proteggere i flessibili da piegatura, angolatura, solventi e spigoli vivi. Tenere i flessibili lontani da calore, olio e parti in rotazione.
Assicurarsi che le fascette dei flessibili siano sempre saldamente fissate. Se le fascette sono danneggiate o allentate si può verificare una perdita d'aria incontrollata.
Se danneggiato, sostituire subito il flessibile. Un condotto di alimentazione danneggiato può provocare il distacco incontrollato del flessibile pneumatico con conseguente rischio di lesioni.
Se il cavo di collegamento del presente apparecchio viene danneggiato, per evitare pericoli è necessario farlo sostituire dal produttore, dal suo Servizio di Assistenza o da una persona qualificata.
Non utilizzare l'apparecchio se si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un attimo di distrazione durante l'uso dell'apparecchio può provocare gravi lesioni.
Non respirare direttamente l'aria di scarico. Evitare l'esposizione diretta degli occhi all'aria di scarico. L'aria di scarico dell'apparecchio pneumatico può contenere acqua, olio, particelle di metallo o impurità provenienti dal compressore. Queste possono nuocere alla salute.
ASTATEPRUDENTI
QUANDO RIPONETE L'APPARECCHIO!
Posare l'apparecchio sempre in modo da evitare che l'interruttore di azionamento rimanga in una posizione inferiore. In alcuni casi ciò potrebbe provocare l'attivazione dell'apparecchio, con conseguenti rischi.
Utilizzare soltanto gli accessori adatti. acquistabili presso il produttore. L'uso di accessori non originali può provocare rischi.
Utilizzare soltanto aria compressa filtrata e regolata. Polvere, vapori corrosivi e / o umidità possono danneggiare il motore di un apparecchio pneumatico.
L'apparecchio e il flessibile di alimentazione devono essere dotati di raccordo per flessibile, in modo da eliminare completamente la pressione quando si scollega il flessibile di raccordo.
PERICOLO! Evitare il contatto con cavi conduttori di elettricità. Questo apparecchio non è isolato dalle scosse elettriche.
AFTERZOOID LE-
SIONI! In presenza di pressioni di lavoro elevate si possono creare forze repulsive che in certe condizioni possono determinare pericoli a causa di carichi a lunga durata.
Qualora l'utilizzatore fosse inesperto nel maneggiare l'apparecchio, egli deve farsi istruire su come maneggiarlo senza rischi.
ATTENZIONE! PERICOLO DI LESIONI DA PENETRAZIONE! Non considerare il lavoro di spruzzatura come una cosa semplice. Uno spruzzo ad alta pressione può far penetrare sostanze velenose nel corpo e produrre lesioni pericolose. In caso di penetrazione attraverso la pelle chiedere immediatamente l'intervento di un medico.
Non modificare l'apparecchio pneumatico per nessun motivo senza l'approvazione del produttore.
L'apparecchio pneumatico deve essere utilizzato soltanto con il valore di pressione indicato (6,3 bar).
Dopo l'uso e in caso di inutilizzo, l'apparecchio pneumatico deve essere sempre scollegato dall'alimentazione di aria.
Se l'apparecchio pneumatico non è a tenuta d'aria oppure se necessita di riparazione, non utilizzarlo.
Non collegare mai l'apparecchio pneumatico con flessibile per aria compressa con pressione superiore a 6,3 bar.
Tenere la postazione di lavoro sempre pulita e ben illuminata. Una postazione di lavoro disordinata e scarsamente illuminata può favorire gli incidenti. In questo modo sarà possibile controllare meglio l'apparecchio in caso di situazioni impreviste.
ATTENZIONE apparec-
chio soltanto da personale tecnico qualificato
e soltanto con ricambi originali. In questo modo
si garantisce che la sicurezza dell'apparecchio rimarrà immutata.
Tenere i bambini e altre persone lontane durante l'uso dell'apparecchio. In caso di distrazione si rischia di perdere il controllo dell'apparecchio.
Indossare abbigliamento adeguato. Non indossare abbigliamento o gioielli non aderenti. Tenere capelli, abbigliamento e guanti lontano dalle parti in movimento. Vestiti ampi, gioielli o capelli lunghi possono rimanere intrappolati nei componenti in movimento.
Riporre immediatamente interruttore e apparecchio in caso di guasto improvviso del compressore.
Utilizzare possibilmente un separatore di condensa oppure svuotare la condensa (acqua) regolarmente da flessibili e tubi prima e durante l'uso degli apparecchi pneumatici.
ATTENZIONE! L'uso di un sistema pneumatico di dimensioni inferiori potrebbe ridurre l'efficienza dell'ap-
parecchio.
Indicazionigenerali di sicurezza
Prima del montaggio, del funzionamento, della riparazione, della manutenzione o della sostituzione degli accessori e prima di lavorare vicino alla macchina a martello non in funzione, è necessario leggere e comprendere le indicazioni di sicurezza al fine di evitare danni di diversa portata. In caso contrario, si rischia di subire gravi lesioni fisiche.
La macchina a martello non in funzione deve essere montato, installato e utilizzato soltanto da utenti istruiti e qualificati.
La macchina non deve essere modificata. Eventuali modifiche potrebbero ridurre l'impatto delle misure di sicurezza e aumentare i rischi per gli utenti.
Non perdere gli avvertimenti per la sicurezza: consegnarli all'utente.
Non utilizzare mai una macchina danneggiata.
Eseguire la manutenzione costante della macchina per controllare che tutti i valori nominali e le marcature richiesti dalla presente norma
ISO 11148 visualizzati sulla macchina siano indicati. L'impiegato / l'utente deve contattare il produttore per ottenere le etichette di ricambio per la marcatura se necessario.
L'apparecchio non deve essere modificato. Eventuali modifiche riducono l'efficacia delle misure di sicurezza e fanno aumentare il rischio di lesioni.
Non utilizzare mai un apparecchio danneggiato.
Utilizzare e controllare l'apparecchio come indicato nelle istruzioni d'uso per minimizzare polveri o gas e rumori o vibrazioni.
Non utilizzare l'apparecchio con funzionamento a vuoto per evitare che lo scalpello ceda.
Utilizzare i materiali in dotazione e l'utensile elettrico come descritto nelle istruzioni per minimizzare polveri o gas e rumori o vibrazioni.
Eseguire regolarmente la manutenzione dell'apparecchio per verificare che i valori nominali e le marcature richieste dalla presente norma ISO 11148 siano visualizzati sull'apparecchio. L'utilizzatore deve contattare il produttore per ottenere le etichette di ricambio per la marca-tura se necessario.
Pericoli causati dall'espulsione di pezzi
Scollegare la macchina a martello non in funzione dalla corrente elettrice prima di sostituire utensili o accessori.
La rottura del pezzo da lavorare, degli accessori o perfino della macchina stessa può causare una violenta espulsione di pezzi.
Durante l'utilizzo della macchina indossare sempre una protezione per gli occhi resistente agli urti. Bisogna valutare con attenzione il livello di protezione necessario per ogni impiego.
Per lavori eseguiti sopra il capo, indossare sempre un elmetto protettivo.
In questo caso tenere conto dei pericoli per le altre persone.
■ Assicurarsi che il pezzo da lavorare sia ben fissato.
Utilizzare la macchina solo quando gli utensili sono fissati ad essa tramite il blocco di sicurezza.
Per evitare ferite, sostituire tutti i componenti de- formati, rotti o che presentano segni d'usura.
Prima di mettere in funzione la macchina, posizionare in maniera stabile l'utensile sulla superficie da lavorare.
Staccare l'allacciamento per aria compressa e lasciare l'apparecchio senza pressione prima di eseguire i lavori di manutenzione, riparazione, trasporto o cambio di scalpello.
Fare attenzione a frammenti che possono essere sparati ad alta velocità dal pezzo da lavorare con lo scalpello, dagli accessori o dallo scalpello montato.
- Indossare sempre gli occhiali protettivi. Bisogna valutare con attenzione il livello di protezione necessario per ogni impiego.
Per lavori eseguiti sopra il capo, indossare sempre un elmetto protettivo. Prestare attenzione anche ai pericoli per altre persone dovuti a frammenti caduti.
Assicurarsi che il pezzo da lavorare sia fissato saldamente.
Controllare bene che lo scalpello sia fissato saldamente.
Utilizzare solamente una molla di trazione adeguata 4 (contenuta nella confezione) Sostituire la molla di trazione se questa è logorata, rotta o storta per evitare lesioni.
Prima di attivare L#apparecchio rivolgere lo scalpello utilizzato verso il pezzo da lavorare.
Utilizzare solo il lubrificante consigliato (vedi „pulizia e cura“).
Ericoli durante il funzionamento
Azionando la macchina le mani dell'utente possono essere esposte a pericoli come ad esempio colpi, tagli, ferite e scottature. Indossare guanti adeguati per proteggere le mani.
Gli utenti e il personale addetto alla manutenzione devono essere in grado di maneggiare la macchina per quel che concerne la potenza, il peso e la dimensione della stessa.
Tenere l'apparecchio in modo corretto: bisogna essere pronti a contrastare eventuali movimenti improvvisi o normali - con entrambe le mani.
Fare attenzione che il corpo sia fermo e in equilibrio.
Sbloccare il comando per l'avvio oppure per l'arresto in caso di un'interruzione dell'alimentazione energetica.
Utilizzare solamente il lubrificatore consigliato dal produttore.
Evitare il contatto diretto con l'utensile sia durante che dopo il funzionamento in quanto questo potrebbe essersi surriscaldato.
Notare che è consigliato di indossare occhiali protettivi così come guanti e tute protettive.
L'utilizzo dell'apparecchio può provocare contusioni, abrasioni, tagli e ustioni. Indossare guanti adeguati per proteggere le mani.
L'utilizzatore deve essere fisicamente in grado di poter reggere grandezza, peso e potenza dell'apparecchio.
Movimenti inaspettati dell'apparecchio o rottura dello scalpello potrebbero provocare incidenti seri. Assicurarsi quindi di avere sempre una buona stabilità in modo da poter controllare l'apparecchio anche in caso di movimenti inaspettati e di poter mantenere intatto il lavoro da eseguire.
Mollare la leva di scarico in caso di interruzione del flusso d'aria.
Durante i lavori con lo scalpellatore indossare gli indumenti protettivi necessari, in particolare gli occhiali protettivi, le cuffie e i guanti come protezione contro scoppi.
Pericoli causati dalla ripetizione di certi movimenti
Utilizzando la macchina a martello non in funzione l'utente potrebbe avvertire sensazioni sgradevoli su mani, braccia, spalle, gola o altre parti del corpo durante l'esecuzione di alcuni lavori.
Assumere una posizione comoda durante l'utilizzo di questa macchina, fare attenzione alla postura ed evitare posizioni scomode o posizioni in cui è difficile mantenere l'equilibrio. In caso di lavori prolungati, l'utilizzatore dovrebbe cambiare la propria posizione per evitare affaticamento e fastidi.
Se l'utilizzatore avverte sintomi quali dolori, malessere duraturo, disturbi, formicolii, palpitazioni, mancanza di sensibilità, bruciori o
rigidità, fare attenzione a non ignorarli. L'utilizzatore dovrebbe comunicarlo in caso al datore di lavoro e consultare un medico esperto.
I lavori con lo scalpellatore possono causare disturbi su mani, braccia, spalle, collo o altre parti del corpo.
Assicurarsi di essere in una posizione comoda durante l'utilizzo dell'apparecchio e cambiarla per evitare questi disturbi.
Interrompere l'utilizzo dell'apparecchio se si accusano sensazioni di intorpidimento, prurito, dolori o se si nota uno schiarimento della pelle di dita o mani e consultare un medico.
Pericoli causati dagli accessori
Scollegare la macchina dall corrente elettrica prima di sostituire o montare accessori.
Utilizzare esclusivamente accessori e materiali dal tipo e misura per gli allacciamenti a vite indicati dal produttore della macchina; non utilizzare nessun altro tipo diverso di accessorio o materiale.
Nel caso del martello non utilizzare mai gli scalpelli come attrezzo manuale. Essi sono specifici per il l'impiego nella macchina e conformemente trattai termicamente.
Per il martello e il dispositivo di rottura, se questo è il caso, non utilizzare mai scalpelli smussati che richiederebbero una pressione eccessiva e potrebbero essere causa di affaticamento. Utensili smussati possono causare un aumento delle oscillazioni, per questo si dovrebbero utilizzare sempre utensili appuntiti.
Per il martello, se questo è il caso, raffreddare mai gli accessori immergendoli in acqua. Ciò potrebbe intasarli e quindi farli inceppare.
Per il martello, se questo è il caso, l'utilizzo dell'utensile come leva per ad esempio sollevare qualcosa può causare la rottura dello scalpello o danni all'utensile. Lavorare pezzi piccoli per evitare l'intrappolamento.
Evitare il contatto diretto con l'utensile sia durante che dopo il funzionamento in quanto questo potrebbe essersi surriscaldato.
ATTENZIONE! Staccare l'apparecchio dalla rete ad aria compressa prima di effettuare lavori di pulizia e manutenzione.
Utilizzare solamente i tipi di accessori nelle giuste dimensioni come indicato dal produttore.
Non utilizzare gli scalpelli come attrezzo manuale. Questi sono stati concepiti per l'utilizzo specifico con uno scalpellatore.
Utilizzare solamente scalpelli affilati, in quanto quelli smussati necessitano una pressione maggiore e potrebbero spezzarsi appena le vibrazioni aumentano.
Non raffreddare utensili caldi nell'acqua. Ciò può causare danneggiamenti.
Non utilizzare gli scalpelli come utensili da leva.
Non toccare mai lo scalpello sia durante che dopo l'utilizzo dell'apparecchio. Dita e mani potrebbero subire lesioni. Lo scalpello può surriscaldarsi.
Non utilizzare apparecchi difettati. Sostituire pezzi difettati per evitare lesioni.
Pericoli nel luogo di lavoro
Le cause di lesioni nel luogo di lavoro sono principalmente scivolamenti, urti e cadute. Fare attenzione alle superfici che, a causa dell'utilizzo della macchina, sono diventate scivolose e ai pericoli di poter inciampare dovuti al tubo idraulico o pneumatico.
Avvicinarsi con attenzione ai luoghi sconosciuti. Possono sussistere pericoli nascosti causati dal cavo di corrente o da altri condotti di alimentazione.
- Questa macchina non è adatta all'utilizzo in luoghi a rischio di esplosione e non è inoltre isolata dal contatto con dalle fonti di energia elettrica.
Assicurarsi che non siano presenti condotti elettrici o di gas che, nel caso di un danno durante l'uso della macchina, possono costituire un serio pericolo.
Le cause di lesioni nel luogo di lavoro sono principalmente scivolamenti, urti e cadute. Fare attenzione a un suolo reso scivoloso dall'impiego dell'utensile e anche a non inciampare nel tubo d'aria.
Prestare attenzione a pericoli insidiosi come cavi elettrici o condutture di acqua e gas.
Questo apparecchio non è isolato dalle scosse elettriche. Evitare assolutamente qualsiasi contatto con i cavi elettrici. L'apparecchio non è adatto all'utilizzo in ambienti con atmosfera potenzialmente esplosiva.
L'apparecchio non è adatto all'utilizzo in ambienti con atmosfera potenzialmente esplosiva: durante i lavori possono prodursi scintille. Non utilizzare mai quindi l'apparecchio nelle vicinanze di materiali, liquidi o gas infiammabili.
Pericoli a causa di polveri e vapore
Le polveri e i vapori derivanti dall'uso delle macchine avvitatrici possono causare danni alla salute (p. es. cancro, difetti congeniti, asma e / o dermatite); è necessario eseguire una valutazione del rischio in merito a questi pericoli e prendere di conseguenza misure idonee.
Valutando i rischi, tener presente anche quelli comportati dalle polveri derivanti o generate dall'uso della macchina.
La manutenzione e l'utilizzo di questa macchina devono essere eseguiti come descritto in queste istruzioni al fine di ridurre al minimo le emissioni di polveri e vapori.
L'aria espulsa deve essere deviata così da ridurre al minimo il sollevamento della polvere in uno spazio impolverato.
In caso di polveri o di vapori, è necessario controllare la loro espulsione in loco.
La manutenzione e il montaggio di tutti gli accessori e i pezzi di montaggio previsti per la raccolta, l'aspirazione o la repressione di vapori o polveri sospese dovrebbero essere eseguiti secondo le istruzioni del produttore.
Scegliere, sostituire ed eseguire la manutenzione dei materiali da utilizzare e degli accessori della macchina come descritto in queste istruzioni al fine di evitare l'intensificarsi di polveri e vapori.
Utilizzare l'attrezzatura per la protezione secondo le istruzioni del datore di lavoro come richiesto in base alle normative per la tutela della salute e nell'ambiente di lavoro.
A seconda del materiale da lavorare potrebbero prodursi polveri e gas nocivi per la salute dell'utilizzatore (causando ad es. cancro, difetti di nascita, asma e / o dermatite).
Assicurarsi che l'aria esalata sollevi la minor quantità di polvere possibile.
- Indossare una maschera antipolvere conforme al campo d'applicazione e alle regoli generali di sicurezza in vigore!
Danni causati dal rumore
L'impatto causato da un rumore molto forte senza un'adeguata protezione acustica può causare danni all'udito, sordità e altri problemi come p. es. tinnito (ronzio, fischio, suono costante percepito nelle orecchie). È necessario valutare i rischi relativi a questi danni e prendere di conseguenza misure idonee.
Fra le misure atte a ridurre il rischio vi è per esempio l'utilizzo dei materiali isolanti per evitare i rumori durante il funzionamento della macchina.
Utilizzare attrezzature per la protezione dell'udito secondo le istruzioni del datore di lavoro oppure come richiesto secondo le normative per la tutela della salute nel posto di lavoro.
Utilizzare e effettuare la manutenzione di questa macchina come descritto in queste istruzioni per evitare un fastidioso incremento di rumorosità.
Scegliere, sostituire ed eseguire la manutenzione dei materiali da utilizzare e dei pezzi della macchina come descritto in queste istruzioni al fine di evitare un fastidioso incremento di rumorosità.
Se la macchina dispone di un isolante acustico bisogna assicurarsi che questo funzioni correttamente durante l'utilizzo della macchina.
I rumori possono provocare danni permanenti all'udito. Esporsi a rumori a elevata sonorità senza protezione può causare la perdita dell'udito e altri problemi, come acufene (suoni, ronzii, fischi o fruscii nelle orecchie). Indossare cuffie di protezione.
Per far si che le vibrazioni e i rumori presenti si-ano quanto più bassi possibili seguire le istruzioni di manutenzione e utilizzo descritte del manuale. Utilizzare materiali che smorzano le vibrazioni
come intermezzo per ad esempio lavori su la- miere, può anche ridurre i rumori.
Pericoli causati da vibrazioni
Le vibrazioni possono danneggiare i tessuti nervosi e causare disturbi alla circolazione sanguigna delle mani e delle braccia.
Indossare abiti pesanti quando si lavora in ambienti freddi e cercare di mantenere le mani calde e asciutte.
Qualora si avvertisse dolore, insensibilità, prurito o si notasse un improvviso pallore alle mani o alle dita, sospendere il lavoro ,comunicare il fatto al datore di lavoro, e consultare un medico.
Utilizzare e effettuare la manutenzione di questa macchina come descritto in queste istruzioni per evitare un fastidioso incremento delle oscillazioni.
Non reggere la macchina con mani libere in quanto ciò potrebbe causare un aumento delle oscillazioni.
Tenere la macchina con una presa sicura ma non troppo salda per essere pronti a reagire in caso di necessità perché il rischio di vibrazioni aumenta solitamente con una presa più forte.
Tenere la maniglia sospesa in posizione centrale per evitare che questa venga spinta fino a battere.
Estrarre piccoli pezzi di cemento con l'utensile per la rottura per evitare che l'utensile si ingrippi.
Muovere l'utensile da taglio da quello per rottura ogni due secondi. Arrestare l'utensile per la rottura quando lo sollevate per modificare la sua posizione in quanto potrebbero verificarsi forti oscillazioni se la macchina viene sollevata dalla maniglia.
Le vibrazioni possono danneggiare i tessuti nervosi e causare disturbi alla circolazione sanguigna delle mani e delle braccia.
- Indossare abiti pesanti quando si lavora in ambienti freddi e cercare di mantenere le mani calde e asciutte.
Interrompere l'utilizzo dell'apparecchio se si accusano sensazioni di intorpidimento, prurito, dolori o se si nota uno schiarimento della pelle di dita o mani e consultare un medico.
Non reggere l'utensili a mano libera, ciò aumenta il carico di vibrazioni.
- Indicazioni di sicurezza supplementari per le macchine pneumatiche
L'aria compressa può causare lesioni gravi.
- Prima di sostituire gli accessori o durante le riparazioni, quando la macchina non è in funzione, depressurizzare il tubo aria e separare la macchina dall'ingresso aria compressa.
- Non orientare mai la corrente d'aria su se stessi o su altre persone.
La corrente d'aria può infatti causare lesioni. Controllare sempre se i tubi e gli strumenti di fissaggio non siano danneggiati e staccati.
Evitare che l'aria fredda raggiunga le mani.
Non utilizzare un accoppiamento di misura rapido sull'attacco dell'utensile. Per i collegamenti a vite filettati utilizzare soltanto quelli in acciaio inossidabile (o in un materiale con la stessa resistenza).
Se si utilizzano i giunti rotanti universali (giunti a denti), bisogna inserire i perni di bloccaggio e utilizzare le sicurezze per tubi flessibili contro i colpi di frustra al fine di garantire una protezione adeguata in caso di un difetto di collegamento del tubo alla macchina o tra i tubi.
Fare attenzione a non superare la pressione massima esercitata sulla macchina.
Non portare mai le macchine che funzionano con aria compressa afferrandole dal tubo.
- Prima della messa in funzione
Prima di ogni utilizzo controllare l'apparecchio e l'utensile installato, ciò include anche una verifica del numero di giri e del livello di oscillazione.
Avvitare il nipplo a innesto in dotazione nell'allacciamento dell'aria dopo aver avvolto il filetto con 2-3 giri col nastro di tenuta.
Inserire lo scalpello desiderato nell'attacco dello scalpellatore. Inserire prima lo scalpello trasversale 9 tra la molla di trazione. Spingere poi la molla di trazione 4 sullo scalpello.
Girare la vite di trazione sulla filettatura del cilindro fino a che sia ben fissa. Nel fare ciò tenere la molla di trazione sulla staffa di fissaggio anteriore.
Collegare lo scalpellatore a un compressore o rete ad aria compressa adeguati. Per fare ciò utilizzare un tubo flessibile per aria compressa (∅ interno 10 mm) con raccordo ad innesto rapido (vedi le figure soprastanti). Assicurarsi che la vite di regolazione dell'ria 1 sia montata in maniera tale da permettere il passaggio del flusso d'aria.
- Messa in funzione
- Scalpellare (vedi fig. B / C)
Avvicinare lo scalpellatore all'oggetto da lavorare.
Azionare il grilletto a molla per mettere in funzione lo scalpellatore.
□ Lasciare il grilletto a molta per spegnere lo scalpellatore.
• Cambiare lo scalpello
Per cambiare lo scalpello, staccare l'apparecchio dalla fonte di alimentazione ad aria compressa.
Svitare la molla di trazione dal cilindro dello scalpellatore, mantenendola sulla staffa posteriore.
Cambiare ora lo scalpello.
- Dopo la messa in funzione
Una volta concluso il lavoro, scollegare l'apparecchio dal collegamento dell'aria compressa.
Manutenzione
ATTENZIONE! Staccare l'apparecchio dalla rete ad aria compressa prima di effettuare lavori di manutenzione.
Per ottenere una lunga durata e un funzionamento senza problemi di questo prodotto di qualità, rispettare le istruzioni di manutenzione.
Dopo ogni utilizzo controllare la velocità e il livello di oscillazioni dell'apparecchio. Durante i lavori di manutenzione assicurarsi di indossare indumenti protettivi adeguati (protezione per le orecchie, maschera antipolvere, occhiali protettivi e guanti).
Per un funzionamento a lunga durata e senza problemi lubrificare regolarmente lo scalpellatore.
Utilizzare al tal fine solamente l'olio speciale per aria compressa contenuto nella confezione. Questo è disponibile anche da rivenditori specializzati.
Nota: utilizzare olio per aria compressa ecologico se l'apparecchio viene utilizzato al di fuori delle officine.
Sono a disposizione le seguenti possibilità:
Tramite un nebulizzatore per olio
Inserire una completa unità di servizio con nebulizzatore per olio tra la fonte di aria compressa e lo scalpellatore. L'unità di servizio è disponibile presso rivenditori specializzati e non è contenuta nella confezione.
A mano
Versare 3-5 gocce d'olio speciale per l'aria compressa nel relativo allacciamento prima di ogni messa in funzione.
Se l'apparecchio è rimasto inutilizzato per diversi giorni, prima dell'accensione occorre inserire 5-10 gocce d'olio nell'allacciamento dell'aria compressa.
Nota: per garantire una durata possibilmente lunga, occorre oliare regolarmente gli apparecchi ad aria
compressa.
All'interno dell'apparecchio non vi sono altre parti che necessitano manutenzione.
Conservare il prodotto solamente in ambienti asciutti.
- Pulizia e cura
ATTENZIONE! Staccare l'apparecchio dalla rete ad aria compressa prima di effettuare lavori di pulizia e cura.
Non utilizzare nessun detersivo o solvente, potrebbero essere aggressivi per le parti in plastica dell'apparecchio. Assicurarsi che non penetri acqua all'interno dell'apparecchio.
□ Pulire il dispositivo dopo aver concluso il lavoro.
Mantenere quanto più possibile protezioni, fessure per l'aria e alloggiamento del motore privi di polvere e sporco.
Strofinare l'apparecchio con un panno pulito o soffiarci dentro aria compressa con una bassa pressione.
Pulire l'apparecchio regolarmente con un panno umido e sapone tenero.
Lubrificare lo scalpellatore di tanto in tanto con normale grasso.
- Indicazioni relative alla garanzia e all'assistenza
Garanzia di Creative Marketing Consulting GmbH
Egregio Cliente,
l'apparecchio da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Condizioni di garanzia
Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Se entro tre anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbricazione, il prodotto verrà riparato o sostituito gratuitamente, a nostra discrezione. La presente prestazione in garanzia presuppone che entro il termine di tre anni venga presentato l'apparecchio difettoso e il documento d'acquisto (scontrino), corredati da una descrizione del difetto e del momento in cui è comparso.
Se il difetto rientra delle prestazioni della nostra garanzia, avrete la possibilità di riparare l'apparecchio o riceverne uno nuovo. Con la riparazione o la sostituzione del prodotto inizia un nuovo periodo di garanzia.
- Condizioni di garanzia
L'apparecchio è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate come parti soggette a usura, né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
La presente garanzia decade nel caso di danneggia- mento del prodotto, di utilizzo o di manutenzione inadeguati. Per utilizzare correttamente il prodotto, rispettare scrupolosamente le istruzioni d'uso. Evitare assolutamente destinazioni d'uso e azioni a cui nelle istruzioni per l'uso si fa esplicito riferimento o inter- venti che sono chiaramente sconsigliati.
Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. In caso di utilizzo scorretto e inappropriato, di esercizio della forza e in caso di interventi sul prodotto non eseguiti da personale autorizzato dei nostri partner responsabili per l'assistenza, decade il diritto alla garanzia.
- Disbrigo in caso di garanzia
Per garantire un rapido disbrigo delle vostre pratiche, seguire le nostre istruzioni:
Per ogni richiesta, conservare lo scontrino e il numero di articolo (ad es. IAN) come prova di acquisto. Il numero di articolo è riportato sulla targhetta identificativa incisa, sulla copertina delle istruzioni (in basso a sinistra) o sull'adesivo posizionato sulla parte posteriore o inferiore.
In caso di difetti di funzionamento o di altro tipo, contattare innanzitutto i seguenti partner di assistenza telefonicamente oppure via e-mail.
Successivamente potrete inviare gratuitamente il prodotto ritenuto difettoso, corredato dal documento di acquisto (scontrino) e dalla descrizione del difetto, specificando anche quando tale difetto si è verificato, all'indirizzo del centro di assistenza indicato.
Nota:
Su www.lidl-service.com potrete scaricare le seguenti istruzioni e molti altri manuali, video sui prodotti e software.
Recapiti:
IT, CH
Nome: C. M. C. GmbH
Indirizzo internet: www.cmc-creative.de
E-mail:service.it@cmc-creative.de
Telefono: +49 (0) 6894 9989752
(tariffa normale da rete fissa in
Germania)
Sede: Germania
IAN 275685
Si prega di notare che il seguente indirizzo non è un indirizzo di assistenza.
Contattate dapprima il punto di assistenza sopra citato.
Indirizzo:
C. M. C. GmbH
Katharina-Loth-Str. 15
66386 St. Ingbert
Germania
- Indicazionisull'ambiente e sullo smaltimento
Recupero delle materie prime anziché smaltimento dei rifiuti!
Apparecchio, accessori e imballaggio devono essere condotti ad un centro di recupero apposito.
Non gettare gli apparecchi pneumatici nei rifiuti domestici, nel fuoco o nell'acqua. Se possibile, riciclare gli apparecchi non più funzionanti. Chiedere assistenza al rivenditore locale.
- Dichiarazione di conformità €
Il fabbricante
C. M. C. GmbH
Responsabile per la documentazione:
Daniel Havener
Katharina-Loth-Str. 15
66386 St. Ingbert
Germania
dichiara sotto la propria responsabilità che il prodotto
Scalpello pneumatico ad aria compressa
Codice articolo: 1945
Anno di produzione: 2016 / 34
IAN: 275685
Modello: PARKSIDE SCALPELLO PNEUMATICO AD ARIA COMPRESSA PDMH 4500 A3
soddisfa i requisiti di sicurezza minimi stabiliti dalle Direttive Europee
Direttiva Macchine
Direttiva 2006/42/CE
e relative modificazioni.
Per la valutazione della conformità si è fatto riferimento alle seguenti norme armonizzate:
EN ISO 11148-4:2012
Versione delle informazioni · Last Information Update:
05 / 2016 · Ident.-No.: PDMH4500A3052016-1
- BURINEURPNEUMATIQUE
- GB
- Introduzione....Pagina 34
- Avvertenze generali di sicurezza per apparecchi pneumatici ..... Pagina 35
- Indicazioni generali di sicurezza....Pagina 37
- Prima della messa in funzione....Pagina 42
- Messa in funzione....Pagina 42
- Dopo la messa in funzione....Pagina 43
- Manutenzione ...... Pagina 43
- Pulizia e cura....Pagina 43
- Indicazioni relative alla garanzia e all'assistenza....Pagina 44
- Indicazioni sull'ambiente e sullo smaltimento ...... Pagina 45
- Dichiarazione di conformità....Pagina 45
- Scalpello pneumatico ad aria compressa PDMH 4500 A3
- - Introduzione
- TENERE FUORI DALLA PORTATA DEI BAMBINI!
- Utilizzo secondo la destinazione d'uso
- Dotazione
- Dati tecnici
- Peso:
- Rumore e vibrazioni
- Indossare cuffie di protezione!
- Vibrazioni
- Informazioni aggiuntive
- ATTENZIONE!
- Avvertenzegenerali di sicurezza per apparecchi pneumatici
- Avvertenze generali di sicurezza per apparecchi pneumatici
- ASTATEPRUDENTI
- QUANDO RIPONETE L'APPARECCHIO!
- Indicazionigenerali di sicurezza
- Pericoli causati dall'espulsione di pezzi
- Ericoli durante il funzionamento
- Pericoli causati dalla ripetizione di certi movimenti
- Pericoli causati dagli accessori
- Pericoli nel luogo di lavoro
- Pericoli a causa di polveri e vapore
- Danni causati dal rumore
- Pericoli causati da vibrazioni
- - Indicazioni di sicurezza supplementari per le macchine pneumatiche
- - Prima della messa in funzione
- - Messa in funzione
- - Scalpellare (vedi fig. B / C)
- • Cambiare lo scalpello
- - Dopo la messa in funzione
- Manutenzione
- Sono a disposizione le seguenti possibilità:
- Tramite un nebulizzatore per olio
- A mano
- - Pulizia e cura
- - Indicazioni relative alla garanzia e all'assistenza
- Garanzia di Creative Marketing Consulting GmbH
- Condizioni di garanzia
- - Condizioni di garanzia
- - Disbrigo in caso di garanzia
- Nota:
- Recapiti:
- IAN 275685
- - Indicazionisull'ambiente e sullo smaltimento
- Recupero delle materie prime anziché smaltimento dei rifiuti!
- - Dichiarazione di conformità €
- Scalpello pneumatico ad aria compressa
- Modello: PARKSIDE SCALPELLO PNEUMATICO AD ARIA COMPRESSA PDMH 4500 A3
- EN ISO 11148-4:2012
Marca : PARKSIDE
Modello : PDKS 6.0 A1
Categoria : Sega
