Tipo di prodotto	Monitor LCD a colori
Marca	SHARP
Modello	LL-T1820-B
Diagonale dello schermo	46 cm (18.1 pollici)
Risoluzione massima	SXGA 1280 x 1024 pixel
Numero di colori	16,77 milioni (8 bit)
Luminosità	220 cd/m²
Contrasto	400:1
Angolo di visione (O/V)	170° / 170°
Area di visualizzazione	359 x 287,2 mm
Ingressi video	2 x DVI-I (29 pin)
Hub USB	2 porte downstream, 1 upstream (USB 1.1)
Alimentazione	AC 100-240 V, 50/60 Hz
Consumo elettrico	51 W (max 57 W, standby 2,9 W)

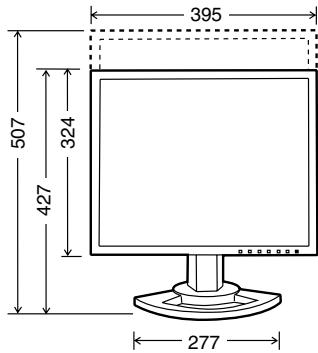

Dimensioni (L x P x A) - larghezza	395 x 213 x 427 mm
Dimensioni (L x P x A) - altezza	324 x 213 x 463 mm
Peso totale	Circa 8,9 kg
Peso del solo schermo	Circa 5,7 kg
Compatibilità VESA	100 x 100 mm
Regolazioni	Altezza (80 mm), inclinazione, pivot, rotazione
Modalità colore	STD, sRGB, VIVID
Lingue OSD	Inglese, tedesco, francese, olandese, spagnolo, italiano, svedese
Norme ambientali	TCO'95/99, ENERGY STAR
Funzione di sicurezza	Blocco Kensington

Domande frequenti - LL-T1820-B SHARP

Come regolare automaticamente l'immagine del monitor?

Per una regolazione automatica, visualizzare un'immagine chiara (utilizzare il test pattern sul CD-ROM fornito), quindi premere il pulsante MENU, selezionare ADJUSTMENT, e premere il pulsante per avviare la regolazione automatica. Il messaggio ADJUSTING viene visualizzato durante l'operazione.

Cosa fare se lo schermo non si accende?

Verificare prima che il cavo di alimentazione sia correttamente collegato e che l'interruttore principale sia in posizione ON. Assicurarsi anche che il cavo segnale sia ben connesso. Se il LED di alimentazione non si accende, contattare un centro assistenza autorizzato.

Come pulire lo schermo LCD del SHARP LL-T1820-B?

Utilizzare un panno morbido e asciutto (come una garza per lenti) per pulire delicatamente il pannello. Non usare mai solventi, alcol, benzina o detergenti per vetri, poiché potrebbero danneggiare lo schermo. Per il telaio, un panno morbido leggermente inumidito con un detergente neutro è adatto.

Il monitor è dotato di una funzione di rotazione dello schermo?

Sì, lo schermo può ruotare di 90° in senso orario per una visualizzazione verticale. Utilizzare il software Pivot (versione dimostrativa fornita) per cambiare l'orientamento dell'immagine. L'impostazione OSD PIVOT nel menu MODE SELECT consente di adattare il menu all'orientamento.

Come collegare un dispositivo USB al monitor?

Il monitor integra un hub USB 1.1 con 2 porte downstream e 1 porta upstream. Collegare il cavo USB fornito tra la porta upstream del monitor e il computer. Collegare quindi i dispositivi USB alle porte downstream. Assicurarsi che la corrente totale non superi 500 mA per porta.

Quali sono le modalità di gestione dell'energia disponibili?

Il monitor è compatibile con VESA DPMS e DVI DMPM. In modalità standby o sospensione, il consumo scende a 2,9 W. Il LED di alimentazione diventa arancione. Per attivare questa funzione, la scheda grafica e il sistema devono supportare questi standard.

Come bloccare le impostazioni per evitare modifiche accidentali?

Spegnere il computer, quindi accendere il monitor tenendo premuti i pulsanti MENU e il pulsante di alimentazione. Il messaggio ADJUSTMENT LOCKED viene visualizzato. Per sbloccare, ripetere l'operazione fino a vedere ADJUSTMENT UNLOCKED.

Cosa significa il messaggio 'OUT OF TIMING'?

Questo messaggio appare quando la frequenza del segnale di ingresso (orizzontale o verticale) non corrisponde alle specifiche del monitor. Consultare la tabella delle frequenze nel manuale e regolare i parametri del computer per utilizzare una risoluzione e frequenza compatibili (consigliata: 1280 x 1024 a 60 Hz).

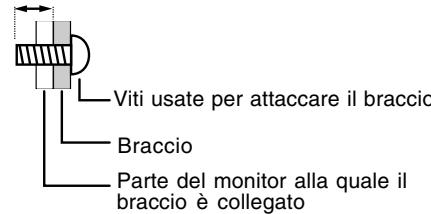

È possibile utilizzare un supporto o un braccio VESA?

Sì, il monitor è compatibile con lo standard VESA 100 x 100 mm. Rimuovere il supporto originale svitando le quattro viti, quindi fissare il braccio utilizzando viti M4 con una lunghezza di 6 a 8 mm che sporgono dalla superficie di fissaggio.

Come regolare il bilanciamento del bianco e i colori?

Nel menu OSD, selezionare COLOR CONTROL. È possibile scegliere una modalità predefinita (STD, sRGB, VIVID) o regolare manualmente il bilanciamento del bianco (COOL, STD, WARM, USER) con i contrasti R, G, B. Utilizzare i pulsanti di navigazione per regolare gamma, tonalità e saturazione.

MANUALE UTENTE LL-T1820-B SHARP

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Avviso per gli utenti negli USA 100

TCO'95/'99 101

Avviso per gli utenti in Europa 103

Avviso per gli utenti nel Regno Unito 104

Avviso per gli utenti in Australia 104

Suggerimenti e precauzioni per la sicurezza 105

Descrizione del prodotto 106

Regolazione dell'altezza, regolazione dell'angolazione, rotazione (larghezza/altezza lunga) 107

Collegamento del monitor ed accensione e spegnimento del monitor 108

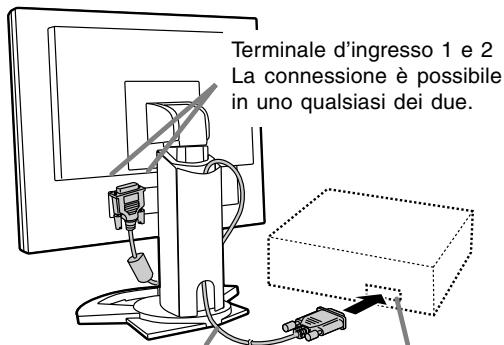

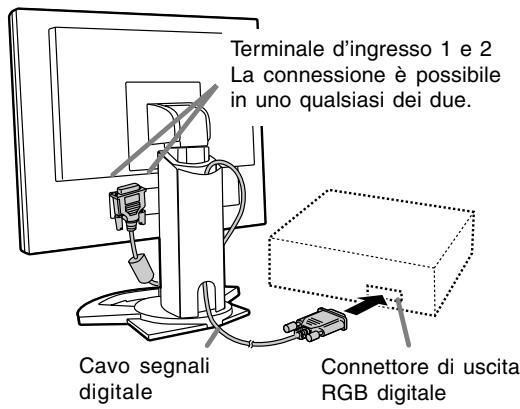

Collegamento del monitor ad un computer 109

Collegamento del monitor ad una sorgente di alimentazione elettrica 110

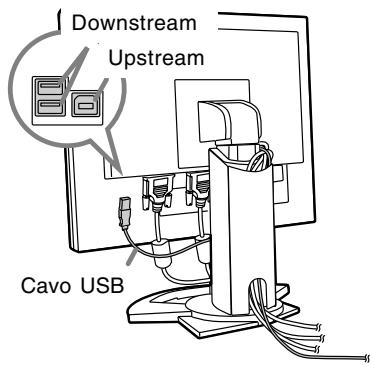

Collegare un dispositivo 110

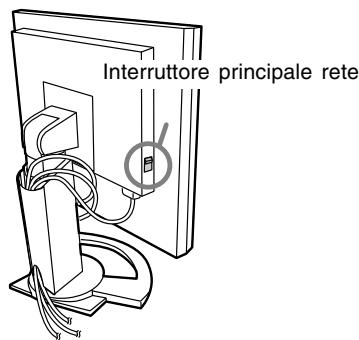

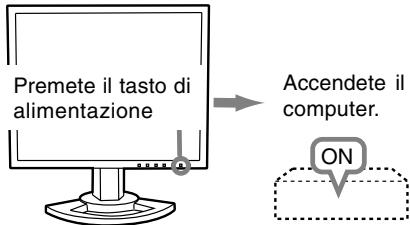

Accensione 111

Commutare tra i terminali di ingresso 111

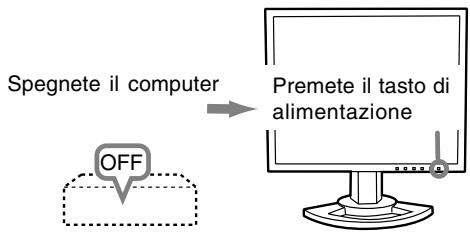

Spegnimento 112

Regolazione della visualizzazione sullo schermo 113

Ripristino dei valori di regolazione 113

Funzione di blocco delle regolazioni 113

Regolazione della retroilluminazione 113

Regolazione della visualizzazione sullo schermo (con collegamento analogico) 114

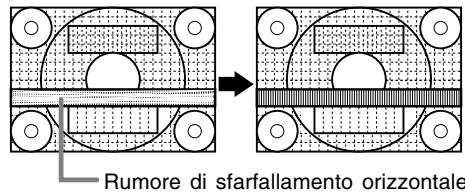

Regolazione automatica dello schermo 114

Regolazione manuale dello schermo 115

Regolazione della visualizzazione sullo schermo (con collegamento digitale) 118

Cura e riparazione del monitor 120

Cura del monitor 120

Immagazzinamento 120

Ricerca ed eliminazione di inconvenienti 120

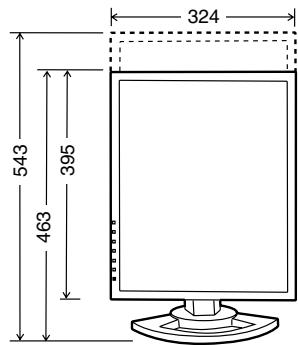

Specifiche 121

Installazione delle informazioni per il setup e del profilo ICC (Per Windows) 124

Informazioni sul profilo ColorSync (Per MacOS) 127

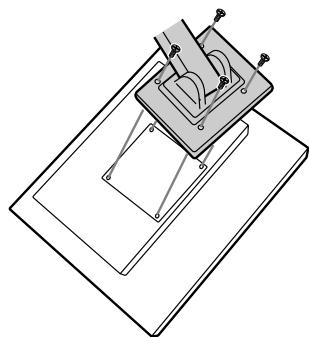

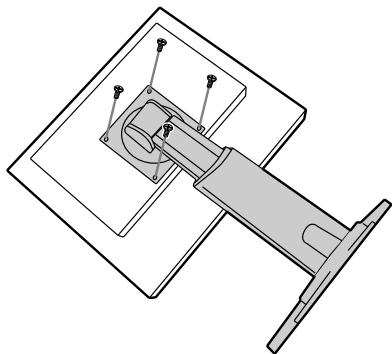

Istruzioni per collegare un braccio compatibile VESA 128

Informazioni sul Software Pivot (Display di larghezza/altezza lunga) 129

Dichiarazione FCC

AVVERTIMENTO - I regolamenti FCC stabiliscono che qualsiasi cambiamento o modifica, apportati a quest'apparecchio senza l'espressa approvazione del fabbricante, possono invalidare la facoltà dell'utente di mettere in funzione quell'apparecchio.

Nota: Questo apparecchio è stato sottoposto a prova e si è constatato che esso rientra nei limiti stabiliti per un dispositivo digitale di classe B in conformità alla Parte 15 dei regolamenti FCC.

Questi limiti sono calcolati in modo da provvedere ad una protezione ragionevole contro un'interferenza dannosa in un'installazione residenziale. Quest'apparecchiatura genera, utilizza e può irradiare dell'energia a radiofrequenza e, se non installata ed utilizzata in conformità alle istruzioni, può provocare un'interferenza dannosa alle radiocomunicazioni. Tuttavia, non vi è nessuna garanzia che l'interferenza non possa verificarsi in un'installazione particolare. Se quest'apparecchiatura provoca un'interferenza dannosa per la ricezione radiofonica o televisiva, e quest'interferenza si può rilevare spegnendo ed accendendo l'apparecchiatura stessa, si invita l'utente a correggere l'interferenza mediante uno o più provvedimenti tra i seguenti.

• Cambiare l'orientamento dell'antenna ricevente oppure spostarla.
• Aumentare la distanza tra l'apparecchiatura ed il ricevitore.
• Collegare l'apparecchiatura ad una presa di corrente posta su un circuito diverso da quello al quale il ricevitore è collegato.
• Consultare il rivenditore oppure un tecnico radio/TV con esperienza per ricevere un aiuto.

Non usate nulla di diverso dai cavi e dal cordone di alimentazione in corrente alternata acclusi, per assicurare la conformità con i regolamenti FCC per apparecchiature di elaborazione dati di classe B.

Dichiarazione di conformità

Quest'apparecchio è conforme alla parte 15 dei regolamenti FCC. Il funzionamento è soggetto alle seguenti condizioni: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che possa provocare un funzionamento non desiderato.

Parte interessata responsabile: SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430

TEL: 1-800-BE-SHARP

• In qualità di partner ENERGY STAR, SHARP ha accertato che questo prodotto soddisfa le linee guida ENERGY STAR per l'efficienza energetica.

Questo prodotto utilizza una lega per saldatura stagno-piombo e una lampada fluorescente contenente una piccola quantità di mercurio. Lo smaltimento di questo materiale potrebbe essere soggetto a normative ambientali. Per informazioni sullo smaltimento o il riciclaggio, contattare le autorità locali o la Electronic Industries Alliance: www.eiae.org

LL-T1820-B

LL-T1820-H

Congratulazioni!

Lei ha appena acquistato un prodotto riconosciuto e APPROVATO con il marchio TCO'95 o TCO'99! La Sua scelta ci ha permesso di fornirle un prodotto sviluppato per l'uso professionale. Il Suo acquisto contribuisce a ridurre il carico sull'ambiente e a incoraggiare lo sviluppo di prodotti elettronici adatti alle esigenze di salvaguardia dell'ambiente.

Questo prodotto è conforme ai requisiti dello schema TCO'95 o TCO'99, che fornisce ai personal computer un'etichettatura internazionale per il riconoscimento del livello di qualità e di rispetto dell'ambiente. Il progetto di attribuzione del marchio è frutto della collaborazione tra la Confederazione svedese dei lavoratori professionisti TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsföreningen (la Società svedese per la conservazione della natura), Statens Energimyndighet (il Comitato nazionale svedese per l'amministrazione dell'energia) e SEMKO AB.

Per ottenere il riconoscimento del marchio occorre soddisfare vari requisiti riguardanti diversi settori: ambientale, ergonomico, facilità d'uso, riduzione dei campi elettrici e magnetici, consumo di energia e sicurezza elettrica.

Perché serve riconoscere i computer rispettosi dell'ambiente?

In molti paesi, la classificazione in base all'impatto sull'ambiente è diventato un metodo stabilito per incoraggiare l'adeguamento di beni e servizi alle esigenze del rispetto dell'ambiente. Il problema principale, per quanto riguarda i computer e le altre apparecchiature

elettroniche, è dovuto al fatto che nei prodotti, e durante il processo di produzione dei prodotti, si usano sostanze pericolose per l'equilibrio dell'ambiente. Siccome non è ancora possibile riciclare in maniera soddisfacente la maggioranza delle apparecchiature elettroniche, la gran parte di queste sostanze potenzialmente pericolose prima o poi contaminano la natura.

Ci sono anche altre caratteristiche di un computer quali i livelli di consumo d'energia che sono importanti dai punti di vista degli ambienti lavorativo (interni) e naturale (esterni). Siccome tutti i metodi di produzione dell'elettricità hanno un effetto negativo sull'ambiente (es. emissioni acide ed emissioni con impatto sul clima, rifiuti radioattivi), è vitale risparmiare energia. In molti uffici le apparecchiature elettroniche vengono lasciate sempre accese e pertanto si consuma molta energia.

Cosa comporta il riconoscimento in campo ambientale?

Le domande per la salvaguardia dell'ambiente sono state sviluppate da Svenska Naturskyddsföreningen (La società svedese per la salvaguardia della natura). Queste domande impongono restrizioni alla presenza e all'uso di metalli pesanti, sostanze ignifughe al bromo e cloruro, solventi clorurati CFC (freon) e i solventi clorurati, per citarne una parte. Il prodotto deve essere preparato per essere riciclato e la fabbricazione deve avvenire in stabilimenti che seguono una politica per la salvaguardia dell'ambiente che deve essere di norma in tutti i paesi in cui la compagnia produce.

I requisiti per l'energia includono la richiesta che il computer e/o lo schermo, trascorso un certo periodo di inattività, riducano il loro consumo d'energia ad un livello più basso, in una o due fasi. La lunghezza del tempo necessario per riattivare il computer dovrà essere ragionevole per l'accettazione da parte degli utenti.

Sotto c'è un breve sommario dei requisiti per la salvaguardia dell'ambiente incontrati da questo prodotto. Il documento completo delle norme per la salvaguardia dell'ambiente cui questo prodotto è ordinato a:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

È possibile inoltre ricevere via Internet le informazioni relative ai prodotti approvati e dotati di marchio TCO'99, usando l'indirizzo: http://www.tco-info.com/

Requisiti ambientali

Additivi ignifughi

Gli additivi ignifughi sono presenti in circuiti stampati, cavi, fili, rivestimenti e alloggiamenti. Il loro scopo consiste nel prevenire o almeno ritardare la propagazione delle fiamme. Fino al 30% dei materiali plastici di cui sono formati gli alloggiamenti dei computer è costituito da additivi ignifughi. La maggior parte degli additivi contiene bromo e cloro, e questi additivi ignifughi sono chimicamente collegati a un gruppo di sostanze altamente tossiche e nocive per l'ambiente, i PCB.

Sia gli additivi ignifughi contenenti bromo e cloro che i PCB sono sospettati di essere la causa di molti effetti dannosi per la salute, inclusi danni al sistema riproduttivo degli uccelli e dei mammiferi che si cibano di pesce, a causa dei processi bioaccumulativi*. Sono state trovate tracce di tali additivi anche nel sangue umano, e i ricercatori temono che ciò possa causare disturbi allo sviluppo del feto nel ventre materno.

I progetti TCO'95 e TCO'99 contengono un importante requisito che stabilisce che i componenti di materie plastiche di peso superiore a 25 grammi non devono contenere additivi ignifughi con sostanze organiche vietate quali bromo e cloro. Sono ammessi additivi ignifughi esclusivamente nelle schede a circuito stampato in quanto non si conoscono più valide soluzioni alternative.

Cadmio**

Il cadmio è presente nelle batterie ricaricabili e negli strati di generazione del colore presenti nei monitor di certi computer. Il cadmio provoca danni al sistema nervoso ed è tossico se consumato ad alte dosi. Il progetto TCO'95 contiene un'importante norma che stabilisce che le batterie non debbano contenere più di 25 ppm (parti per milione) di cadmio. Gli strati di generazione del colore presenti nei monitor non devono contenere cadmio.

Il progetto TCO'99 contiene un'importante norma che stabilisce che le batterie, gli strati di generazione del colore presenti nei monitor e i componenti elettrici o elettronici non devono contenere cadmio.

Mercurio**

Il mercurio è talvolta presente nelle batterie, nei relè e negli interruttori. Questa sostanza danneggia il sistema nervoso ed è tossica se presente in alte dosi.

Il progetto TCO'95 prevede un'importante norma che stabilisce che le batterie non devono contenere più di 25 ppm (parti per milione) di mercurio. Il progetto TCO'99 prevede un'importante norma che stabilisce che le batterie non devono contenere mercurio.

Sia il progetto TCO'95 che il progetto TCO'99 richiedono di non fare uso di mercurio in nessun componente elettrico o elettronico dell'unità alla quale verrà applicato il marchio. Esiste tuttavia un'eccezione. Il mercurio è, al momento, consentito nel sistema di retroilluminazione dei monitor a pannello piatto in quanto il mercato non offre ancora valide alternative. Il progetto TCO ha come obiettivo la rimozione di questa eccezione appena sarà disponibile un'alternativa che permetta di eliminare il mercurio.

CFC (freon)

I progetti TCO'95 e TCO'99 includono un'importante norma che vieta l'uso di sostanze CFC e HCFC nella produzione e nell'assemblaggio del prodotto. I CFC (freon) vengono talvolta utilizzati per il lavaggio delle schede a circuito stampato.

I CFC decompongono l'ozono e così danneggiano la fascia dell'ozono nella stratosfera, causando un aumento dell'incidenza dei raggi ultravioletti sulla terra con seguente aumento, ad esempio, dei rischi di tumore per la pelle (melanoma maligno).

Piombo**

Il piombo può essere trovato nei tubi catodici di visualizzazione delle immagini, negli schermi dei monitor, nelle saldature e nei condensatori elettrici. Il piombo provoca danni al sistema nervoso e in alte dosi causa intossicazione da piombo. I progetti TCO'95 e TCO'99 prevedono più l'uso del piombo in quanto non è stato tuttora sviluppato alcun valido sostituto.

• Sono sostanze bioaccumulative, cioè sostanze che vengono accumulate all'interno dell'organismo degli esseri viventi.

** Il piombo, il cadmio e il mercurio sono metalli pesanti bioaccumulativi.

Avviso per gli utenti in Europa

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

I conduttori in quel cavo di collegamento alla rete sono colorati conformemente al seguente codice:

VERDE E GIALLO: Terra

BLU: Neutro

MARRONE: Sotto tensione

Dato che i colori dei conduttori nel cavo rete di quest'apparecchiatura potrebbero non corrispondere ai contrassegni colorati che identificano i terminali nella vostra spina, procedete come segue. Il conduttore che è colorato in VERDE E GIALLO deve essere collegato al terminale nella spina, che è contrassegnato con la lettera E oppure con la terra di sicurezza oppure colorato in verde oppure in verde e giallo.

Il conduttore che è colorato in BLU deve essere collegato al terminale che è contrassegnato con la lettera N oppure colorato in nero.

Il conduttore che è colorato in MARRONE deve essere collegato al terminale che è contrassegnato con la lettera L oppure colorato in rosso.

Assicuratevi che il vostro apparecchio sia collegato correttamente. Se avete dei dubbi, consultate un elettricista qualificato.

AVVERTIMENTO: QUEST'APPARECCHIATURA DEVE ESSERE MESSA A TERRA

Avviso per gli utenti in Australia

Richieste di informazioni riguardanti il servizio assistenza clienti

Per il servizio di assistenza tecnica, qualora se ne presentasse la necessità, per favore mettetevi in contatto con il vostro rivenditore oppure con la Sharp Corporation of Australia sull'1 300 13 50 22 per farvi indirizzare al Centro del Servizio Tecnico Assistenza Clienti autorizzato più vicino a voi.

Suggerimenti e precauzioni per la sicurezza

• In certe condizioni di visualizzazione si possono notare dei piccoli puntini oppure delle piccole macchie. Questo è normale per i monitor a cristalli liquidi e non è un difetto di funzionamento.
• Il pannello LCD è stato prodotto con una tecnologia altamente elaborata. I pixel che funzionano correttamente costituiscono il 99.99% del numero totale di pixel. Tuttavia vi preghiamo di avere comprensione per il fatto che lo 0.01% dei pixel oppure meno potrebbero mancare oppure essere più luminosi del solito.
• Non lasciate che lo schermo visualizzi inutilmente per lunghi periodi di tempo, in quanto ciò può lasciare una persistenza dell'immagine.
• Se la luminosità è regolata sull'impostazione minima, sarà difficile vedere lo schermo. La qualità del segnale del computer può esercitare un'influenza sulla qualità del display. Consigliamo l'uso di un computer in grado di emettere dei segnali video di alta qualità. Non strofinate e non battete mai il monitor con oggetti duri.
• Per favore abbiate comprensione per il fatto che la Sharp Corporation non si assume nessuna responsabilità per errori fatti nell'uso da parte del cliente o di terzi, né per altri difetti di funzionamento o danni a quel prodotto, che si verifichino durante l'uso, ad eccezione dei casi nei quali la responsabilità per un indennizzo è riconosciuta alla legge. Il monitor ed i suoi accessori possono venire aggiornati con ampliamenti senza preavviso.

Collocazione

• Non utilizzate il monitor in luoghi nei quali la ventilazione è scadente, vi è molta polvere, l'umidità è elevata e nei quali il monitor può venire a contatto con olio o vapore, in quanto ciò può dar luogo ad un incendio.
• Assicuratevi che il monitor non venga a contatto con acqua oppure altri liquidi. Assicuratevi che nessun oggetto come graffette o spilli penetri nel monitor, in quanto ciò può dare luogo a incendio oppure folgorazione. Non collocate il monitor su oggetti instabili oppure in posti insicuri. Non consentite che il monitor venga sottoposto a forti urti e vibrazioni. Provocando la caduta oppure il rovesciamento del monitor lo si può danneggiare. Non utilizzate il monitor in luoghi nei quali esso può essere esposto alla luce solare diretta, trovarsi vicino ad apparecchi di riscaldamento oppure in qualsiasi altro luogo nel quale un'alta temperatura è probabile, in quanto ciò può dare luogo ad un'eccessiva generazione di calore ed allo scoppio di un incendio.
• Per trasportare il monitor, afferrare saldamente sia la parte dello schermo che quella di supporto. Se si solleva il monitor afferrandolo solo alla parte dello schermo, la parte che fa da supporto potrebbe improvvisamente muoversi o staccarsi, e quello potrebbe essere causa d'infortunio. Se il monitor è inclinato, la parte di supporto potrebbe muoversi ed essere causa d'infortunio.
• Fare attenzione a non rimanere con le dita incastrate tra lo schermo e il supporto. (Con riferimento in particolare alla zona dove le due parti sono attaccate.)

Il cavo di alimentazione rete

• Non danneggiate il cavo di alimentazione rete, non mettete degli oggetti pesanti su di esso, non tiratelo e non piegatelo eccessivamente. Non aggiungete inoltre dei cavi di prolunga. Danni al cavo possono dare luogo ad incendi o folgorazioni.
• Inserite il cavo di alimentazione rete direttamente nella presa di corrente alternata. L'aggiunta di un cavo di prolunga può dare luogo ad un incendio, derivante da surriscaldamento.

Lista di controllo del monitor e degli accessori

• Per favore controllate che la confezione contenga i seguenti articoli.

Monitor LCD (1) - Cavo del segnale analogico (1) (nome del modello: QCNW-1051MPZZ) - Cavo segnali digitale (1) (nome del modello: QCNW-1044MPZZ) - Cavo USB (1) (nome del modello: QCNW-1042MPZZ) - CD-ROM (1) - Manuale operativo (1)

Note

• Vi si suggerisce di conservare il cartone per il caso in cui risulti necessario trasportare il monitor.
• La Sharp Corporation è proprietaria dei diritti d'autore per i programmi del dischetto delle utilità. Non riproducetelo senza averne il permesso.

Presentazione del manuale

• In questo opuscolo si farà riferimento a Microsoft Windows XP come [WindowsXP], a Microsoft Windows Millennium come [WindowsMe], a Microsoft Windows 2000 come [Windows2000], a Microsoft Windows 98 come [Windows98], a Microsoft Windows 95 come [Windows95], ed a Microsoft Windows Versione 3.1 come [Windows3.1]. Quando non occorre fare una distinzione tra programmi, si userà il termine [Windows].
• Microsoft e Windows sono marchi registrati della Microsoft Corporation.
• Macintosh è un marchio registrato della Apple Computer, Inc.

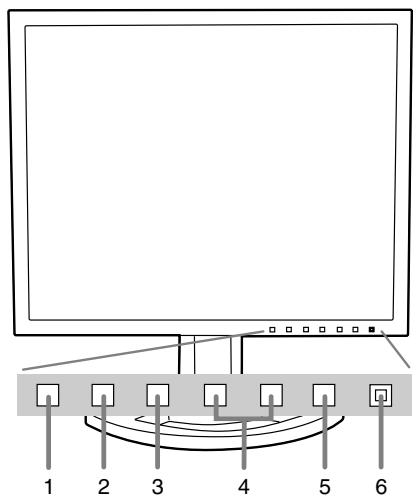

1. Tasto INPUT............ Per commutare tra i terminali di ingresso del segnale. (Terminale di ingresso 1 ↔ Terminale di ingresso 2)
2. Tasto MENU....... Questo tasto si usa per visualizzare, selezionare e chiudere il menu OSD (On Screen Display).
3. Tasto SELECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . OSD è visualizzato.
4. Tasti ◀ ▶. Quando il menu OSD è visualizzato: - Usare i tasti per aumentare o ridurre il valore dell'opzione selezionata. - Usare i tasti per regolare la luminosità della retroilluminazione.
5. Tasto di alimentazione
6. LED di alimentazione....... Questo LED è illuminato in verde durante l'uso e in arancione nel modo risparmio energetico.
7. Porta USB (downstream: 2 porte)
8. Porta USB (upstream: 1 porta)
9. Terminale di ingresso DVI-I....... Qui si possono collegare il terminale di uscita RGB digitale oppure il terminale di uscita RGB analogico del computer. Per un ingresso segnale digitale: esso può essere collegato a un computer con un terminale di uscita DVI compatibile (DVI-D 24 pin oppure DVI-I 29 pin) e che ha la capacità di fornire l'uscita SXGA. A seconda del computer da collegare, una visualizzazione corretta può essere possibile oppure no.
10. Ancoraggio di sicurezza....... Collegando una serratura di sicurezza (acquistata separatamente) al foro di ancoraggio di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato. Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver.
11. Terminale di alimentazione
12. Interruttore principale rete 13. Fori per la ventilazione....... Nota: non ostruite mai i fori per la ventilazione, in quanto ciò può causare un surriscaldamento all'interno del monitor e dare luogo a disturbi al funzionamento.

Regolazione dell'altezza, regolazione dell'angolazione, rotazione (larghezza/altezza lunga)

ATTENZIONE:

• La pressione con le mani sul pannello LCD può produrre dei danni.
• Fare attenzione a non rimanere con le dita incastrate.

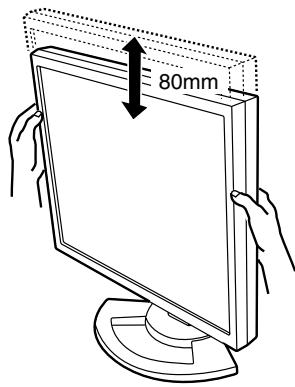

Regolazione dell'altezza

Regolare su un'altezza comoda per la vista.

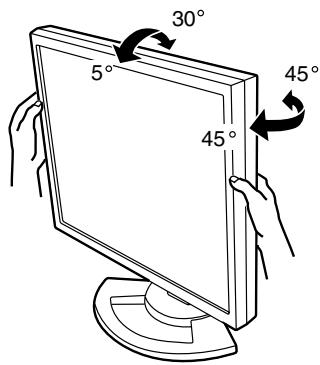

Regolazione dell'angolazione

Regolare su un'angolazione comoda per la vista.

Rotazione (larghezza/altezza lunga)

Lo schermo può essere ruotato per un'altezza lunga o larghezza per adattare il contenuto visualizzato.

• Prima di ruotare, spostare lo schermo nella sua posizione più alta. Se lo schermo viene ruotato quando è impostato in posizione bassa, verrà a toccare il supporto di appoggio e quello potrebbe essere causa di danno.
• Lo schermo può essere ruotato solo fino a un arco di 90° . Sottoporlo a una forza eccessiva potrebbe essere causa di malfunzionamento.
• Non forzare troppo quando il cavo è collegato.

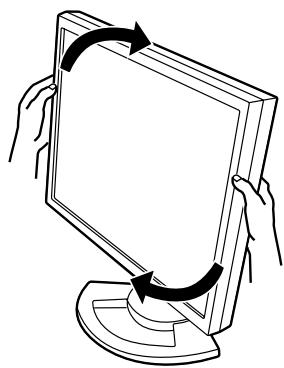

Per impostare su altezza lunga

Ruotare con cura in senso orario (a 90°)

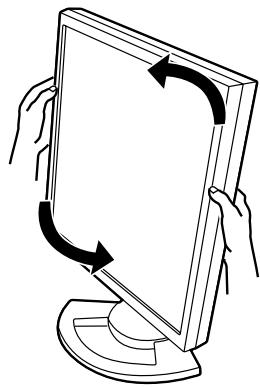

Per impostare su larghezza lunga

Ruotare con cura in senso antiorario (a 90°)

Nota:

• L'orientamento dello schermo può essere modificato usando il Software Pivot. (p. 129)

Collegamento del monitor ed accensione e spegnimento del monitor

ATTENZIONE:

• Quando eseguite i collegamenti, assicuratevi che sia il monitor che il computer siano spenti.
• Fate attenzione a non piegare eccessivamente il cavo oppure a non aggiungere dei cavi di prolunga, in quanto ciò potrebbe dare luogo a disturbi al funzionamento.

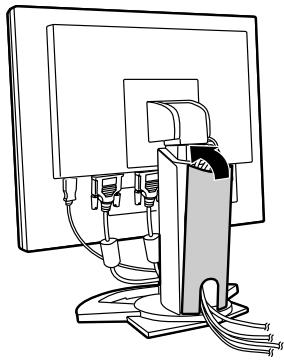

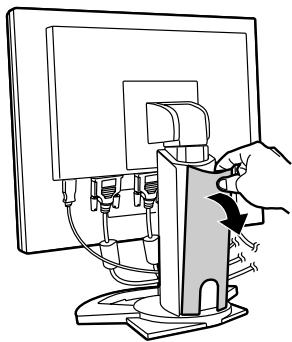

Contenitore per il cavo

Se necessario, il cavo in eccesso può essere conservato nel supporto di sostegno.

1. Rimuovere il coperchio.

Con cura, tirare il coperchio verso di sé.

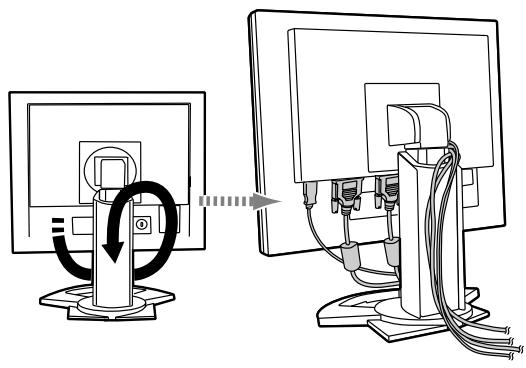

1. Far passare il cavo lungo la parte posteriore del supporto di sostegno.

Passare il cavo davanti al supporto di sostegno, quindi farlo passare attraverso la parte posteriore.

1. Reinserire il coperchio.

Fare attenzione a che il cavo non resti incastrato.

• Se reinserire il coperchio al suo posto non è facile, non forzare. Controllare che non ci siano cavi rimasti incastrati.

ATTENZIONE:

• Se bisogna ruotare lo schermo, riporre prima il cavo nel suo alloggiamento, dopo di che controllare e, contemporaneamente, ruotare lo schermo. Se non è possibile ruotarlo, ripetere l'operazione di alloggiamento del cavo lasciandolo allentato a sufficienza. (Se la lunghezza del cavo non è sufficiente, la rotazione risulterà impossibile. Forzare per farlo ruotare potrebbe provocare lo scollegamento del cavo.)

• Se lo schermo deve essere ruotato, come prima cosa, alloggiare i cavi con lo schermo nella posizione di altezza massima, di modo che ci sia abbastanza lunghezza quando lo schermo viene girato.

Collegamento del monitor ad un computer

Per collegare il monitor a un computer usando il cavo per segnale, che è un accessorio.

• Questo monitor ha due terminali d'ingresso per permettere il collegamento a due computer. Il monitor viene fornito con un cavo per segnale analogico e un cavo per segnale digitale. Se tutti e due i collegamenti sono analogici, o tutti e due sono digitali, servirà un altro cavo per segnale, da acquistare a parte.
• Cavo segnali digitale:

nome del modello NL-C01E

• Cavo del segnale analogico:

nome del modello NL-C02E

Collegamento RGB analogico

Usando il cavo per segnale analogico, che è un accessorio, collegare al terminale di uscita RGB analogico del computer.

Cavo del segnale analogico Connettore di uscita RGB analogico

• Facendo attenzione alla direzione del connettore, inserire saldamente il cavo del segnale qui e quando serrate le viti da entrambi i lati.

Se eseguite il collegamento ad un D sub a 15 pin in 2 file per un Apple Power Macintosh, collegate un adattatore di conversione Macintosh (da acquistare separatamente) al cavo del segnale analogico.

Adattatore di conversione Macintosh

Collegamento RGB digitale

Usando il cavo per segnale digitale, che è un accessorio, collegare usando il terminale d'uscita RGB digitale del computer.

• Per il collegamento RGB digitale, il monitor ha un ingresso per il collegamento a un computer con un connettore d'uscita DVI compatibile (DVI-D a 24 pin o DVI-I a 29 pin) e capacità d'uscita SXGA. (In funzione del tipo di computer da collegare, lo schermo potrebbe non funzionare correttamente.)

• Facendo attenzione alla direzione del connettore, inserire saldamente il cavo del segnale qui e quindi serrare le viti da entrambi i lati.

Impostare il monitor come segue allorché si stabilisce un collegamento digitale con un Power Mac usando un adattatore ADC-DVI fabbricato da Belkin. (Il funzionamento è stato controllato con il Power Mac G4 M7627J/A.)

• Eseguire le impostazioni con l'alimentatore del Power Mac disattivato.
• Dopo aver collegato il cavo di alimentazione, posizionate su accesso l'interruttore principale rete del monitor.
• Premete i tasti ◁ e ▷ simultaneamente e, nel farlo, premete il tasto di alimentazione (cioè accendete l'alimentazione).

1. Impostare su ON (attivazione) il terminale di ingresso a cui è collegato l'adattatore Belkin ADC-DVI.

Usare il tasto SELECT per selezionare [INPUT1] o [INPUT2], e usare i tasti ◁ per selezionare [ON] e [OFF].

• Non impostare su [ON] se non si sta usando un adattatore Belkin ADC-DVI, in quanto potrebbe determinare una visualizzazione non corretta.

Collegamento del monitor ed accensione e spegnimento del monitor

1. Premere il tasto di alimentazione e spegnere il monitor.

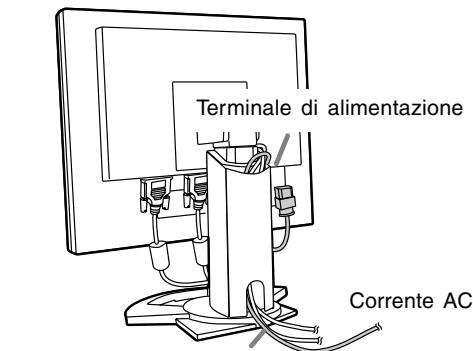

Collegamento del monitor ad una sorgente di alimentazione elettrica

Cavo di alimentazione rete

Collegare un dispositivo USB

Questo monitor è equipaggiato con un hub alimentato di standard USB (Rev. 1.1).

Downstream (2 porte)

Entrambe le porte permettono il collegamento di un dispositivo USB con una corrente di fino a 500 mA.

Upstream (1 porta)

Questa porta permette il collegamento di un computer USB compatibile o di un hub USB.

Note:

• Se occorre un cavo USB, per favore usate quello accluso.
• Prima di eseguire il collegamento, assicuratevi che la forma del connettore del cavo USB sia corretta.
• Per informazioni sulla funzione USB (come il setup) per favore fate riferimento al manuale operativo del computer da collegare.
• Certi computer, sistemi operativi ed altri dispositivi potrebbero non essere in grado di venire attivati. Per accertare la compatibilità USB di un dato dispositivo, per favore contattate il produttore del dispositivo stesso.

Accensione

1. Posizionare su accesso l'interruttore principale rete del monitor.

• Per accendere e spegnere l'interruttore dell'alimentazione principale, attendere sempre un tempo di almeno 5 secondi fra le due operazioni. Farlo rapidamente potrebbe essere causa di malfunzionamento.
• Premere il tasto di alimentazione del monitor. Il LED di alimentazione si illuminerà in arancione.
• Accendete il computer.

Quando in ingresso arriva un segnale dal computer, il LED di alimentazione si illuminerà in verde e appare la schermata. (Dopo l'accensione, per la visualizzazione della schermata bisogna attendere un piccolissimo tempo.)

• Se non è stato selezionato il terminale d'ingresso a cui il computer è collegato, la schermata non sarà visualizzata. Se necessario, cambiare terminale d'ingresso. (colonna destra.)

Note: (quando si usa un segnale analogico)

• Se state usando il monitor per la prima volta, oppure dopo aver modificato le impostazioni del sistema durante l'uso, eseguite una regolazione automatica dello schermo (p. 114).
• Quando collegate un notebook, se lo schermo del computer del notebook è impostato in modo da visualizzare contemporaneamente, lo schermo MS-DOS potrebbe non essere in grado di visualizzare correttamente. In quel caso modificate le impostazioni in modo che solo il monitor visualizzi.

Commutare tra i terminali di ingresso

Utilizzate il pulsante INPUT per commutare tra i terminali di ingresso del segnale.

Il tipo di segnale d'ingresso (ANALOG/DIGITAL) viene visualizzato tra due parentesi angolari < >

Spegnimento

1. Spegnete il computer.
2. Premete il tasto di alimentazione del monitor. Il LED di alimentazione si spegnerà.

Se si prevede di non usare il monitor per un periodo di tempo piuttosto lungo, spegnere l'interruttore principale di rete del monitor e rimuovere la spina dell'alimentazione principale dalla presa della rete elettrica.

Regolazione della visualizzazione sullo schermo

Per il segnale analogico

1. Prima di tutto eseguite una regolazione automatica. (p. 114)
2. Eseguite la regolazione manuale, se necessario. (p. 115)

Per il segnale digitale

Di solito si può utilizzare il monitor senza regolarlo. Se necessario, eseguite la regolazione manuale. (p. 118)

Nota:

Tutte le regolazioni verranno conservate anche quando si spegne l'alimentazione.

Ripristino dei valori di regolazione

Reset di tutti i valori di regolazione

Tutti i valori delle regolazioni possono essere riportati ai loro valori originali di fabbrica in un'unica operazione.

1. Spegnete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto SELECT simultaneamente e, nel farlo, premete il tasto di alimentazione (cioè accendete l'alimentazione). Quando sullo schermo appare [ALL RESET] il reset è completo.

Note:

• Mentre ALL RESET è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare dei valori, cioè il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni, prima di tentare di far funzionare i tasti di controllo.

Reset del menu ADJUSTMENT (REGOLAZIONE)

I valori di regolazione del menu ADJUSTMENT (REGOLAZIONE) del tempo del segnale analogico, possono essere riportati al loro valore originale di fabbrica.

1. Accendete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto « simultaneamente. Quando sullo schermo appare [RESET] il reset è completo.

Funzione di blocco delle regolazioni

Disattivando i tasti di controllo (cioè settando il blocco) si impedirà a chiunque di cambiare i valori regolati.

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere il tasto, fino a quando il messaggio appare sullo schermo.

Quando il menu è sbloccato: sullo schermo apparirà [ADJUSTMENT LOCKED] ed il bloccaggio verrà attivato.

Quando il menu è bloccato: sullo schermo apparirà [ADJUSTMENT UNLOCKED] ed il bloccaggio verrà disattivato.

Nota:

• Quando il blocco è attivato, tutti i tasti, ad eccezione del tasto di alimentazione sono disabilitati.

Regolazione della retroilluminazione

La luminosità della retroilluminazione si può regolare. Eseguite i comandi sulla che il menu On Screen Display (OSD) sia visualizzato. Se il menu OSD è visualizzato, premete il tasto MENU (può darsi che occorra farlo più volte) e cominciate quando il menu OSD è scomparso.

1. Senza che il menu OSD sia visualizzato premete il tasto oppure il tasto . Sul fondo dello schermo apparirà la barra BRIGHT (luminosità).

1. Eseguite la regolazione, premendo il tasting (più scuro) oppure il tasting (più chiaro).

La barra BRIGHT scomparà automaticamente circa 5 secondi après l'ultimo dato.

Regolazione della visualizzazione sullo schermo (con collegamento analogico)

Regolazione automatica dello schermo

Le opzioni nel menu ADJUSTMENT (REGOLAZIONE) si possono regolare automaticamente (CLOCK, PHASE (FASE), H-POS V-POS).

Nota:

• Quando impostate quello monitor per la prima volta oppure dopo aver cambiato un aspetto del sistema corrente, prima dell'uso, eseguite una regolazione automatica dello schermo.

On Screen Display per la regolazione automatica

Prima di tutto visualizzate un'immagine che rendeChristopher l'intero schermo.

Se state utilizzato Windows, potete usare il monoscopio sul CD-ROM accluso.

Aperture del monoscopio (per Windows)

Questa spiegazione è per Windows 95/98/Me/2000/ XP, e parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nellettore CDROM del computer.
2. Aprite [My Computer] e selezionate CD-ROM. Se state usando Windows 3.1, aprite [File Manager] e selezionate drive D.
3. Fate un doppio clic su [Adj_uty.exe], per eseguire il Programma di regolazione. Il monoscopio apparirà.

Schemata di regolazione

Note:

• Dopo aver completato, premete il tasto [Esc] del computer, per uscire dal Programma di regolazione.
• Se il modo di visualizzazione del vostro computer è impostato su 65K colori, potrete vedere i valori differenti del colore in alcuni tracciati del colore oppure la Scala dei grigi può apparire colorata. (Ciò è dovuto alle specifiche del segnale di ingresso e non ad un difetto del funzionamento.)

Come eseguire la regolazione

1. Premete il tasto MENU. Il menu ADJUSTMENT verrà visualizzato.

1. Premete il tasto

Lo schermo diventerà scuro e verrà visualizzato [ADJUSTING]. Pochi secondi dopo il menu ADJUSTMENT ritornerà. (La regolazione automatica è ora completata.)

1. Premete il tasto MENU 4 volte per far scomparire il menu OSD.

Note:

• Nella maggioranza dei casi la regolazione automatica è sufficiente.
• Se necessario, per una qualsiasi delle cause seguenti, si possono eseguire delle regolazioni manuali (p. 115) dopo aver eseguito la regolazione automatica.
• Quando occorre un'ulteriore regolazione fine.
• Quando i segnali video di input del computer sono Composite Sync oppure Sync On Green. (Le regolazioni automatiche potrebbero non essere possibili.)
• Quando [OUT OF ADJUST] viene visualizzato. (Quando lo schermo visualizza un'immagine completamente scura, la regolazione automatica dello schermo può essere disattivata. Quando eseguite una regolazione automatica, assicuratevi di usare il monoscopio oppure tentate di visualizzare un'immagine che rende lo schermo molto luminoso).

Regolazione della visualizzazione sullo schermo

(con collegamento analogico)

Regolazione manuale dello schermo

Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito.

On Screen Display per la regolazione

Se usate Windows, aprite il monoscopio sul CD-ROM accluso. (p. 114)

Se il vostro sistema non è Windows, non potete usare il monoscopio. Visualizzate un'immagine che rende l'intero schermo bianco e regolatelo con un controllo visivo della sua tonalità effettiva.

Questo capitolo fornisce la procedura di regolazione dello schermo mediante il monoscopio (per Windows)

Come eseguire la regolazione

1. Premete il tasto MENU. Il menu ADJUSTMENT (REGOLAZIONE) verrà visualizzato.

A questo punto le opzioni rilevanti del menu si possono regolare.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (ADJUSTMENT → GAIN CONTROL → COLOR CONTROL → MODE SELECT → Il menu OSD scompare)

Note:

• Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo lavoro.
• Questa spiegazione si basa sull'uso del monoscopio (per Windows) per eseguire le regolazioni.

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione di menu viene regolata automaticamente.

Note:

• Premete il tasto ▷ per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto SELECT
• Per passare al menu successivo: Tasto MENU

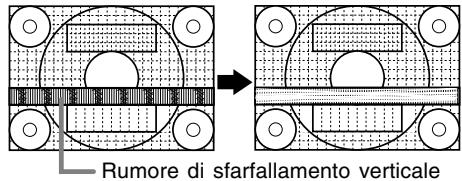

CLOCK

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento verticale. (tasti ◁)

PHASE (FASE)

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento orizzontale. (tasti ◁)

Nota:

• La regolazione della FASE (PHASE) si dovrebbe eseguire solo dopo che si è impostato correttamente il CLOCK.

H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale)

Per centrare l'immagine sullo schermo all'interno dei bordi dello schermo, regolate i valori sinistra - destra (H-POS) (posizione orizzontale) ed i valori su - giù (V-POS) (posizione verticale). (tasti )

Regolazione della visualizzazione sullo schermo

(con collegamento analogico)

Menu GAIN CONTROL

(CONTROLLO DEL GUADAGNO)

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione del menu viene regolata automaticamente, utilizzando la funzione Auto Gain Control*.

Note:

• Premete il tasto per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto SELECT
• Per passare al menu successivo: Tasto MENU
• Auto Gain Control function (funzione controllo automatico del guadagno)
• Il controllo automatico del guadagno regola il contrasto e il livello del nero in base al colore più luminoso dell'immagine visualizzata. Se non si utilizza il monoscopio, è necessario avere un'area di 5 mm x 5 mm di bianco visualizzata; in caso contrario, le regolazioni potrebbero non essere possibili. (In questi casi verrà visualizzato [OUT OF ADJUST] e i valori dell'impostazione rimarranno invariati.)
• Se il segnale proveniente dal computer è un segnale sinc composito oppure sinc su verde, risulta impossibile eseguire la regolazione automatica. Si prega di eseguire invece la regolazione manuale.

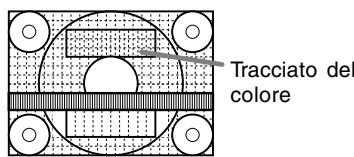

La luminosità totale dello schermo si può regolare osservando il tracciato del colore. (tasti

CONTRAST (CONTRASTO)

Osservando il tracciato del colore, si possono eseguire le regolazioni in modo che tutte le gradazioni appaiano. (tasti

Menu COLOR CONTROL

(BILANCIAMENTO DEL BIANCO)

Note:

• Per selezionare un'opzione di menu: tasto SELECT
• Per passare al menu successivo: tasto MENU

COLOR MODE

La tonalità del colore si può impostare come segue. STD .... Visualizza un'immagine con la tonalità di colore risultante dallo schema originale del pannello a cristalli liquidi.

sRGB ... sRGB è lo standard internazionale della rappresentazione dei colori specificato dall'IEC (International Electrotechnical Commission, Commissione Elettrotecnica Internazionale). La conversione del colore si effettua tenendo conto delle caratteristiche dei cristalli liquidi e rappresenta la tonalità di colore vicina a quella dell'immagine originale.

VIVID... Visualizza un'immagine con colori primari dinamici e VIVIDI.

• Se si è selezionato [sRGB] o [VIVID], non è possibile impostare le voci successive a [WHITE BALANCE].

Le voci successive possono essere impostate quando [COLOR MODE] è [STD].

WHITE BALANCE

Dopo aver selezionato [WHITE BALANCE], premere il tasto e visualizzare il menu di regolazione.

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Usate i tasti per selezionare [COOL], [-], [STD], [-], [WARM] oppure [USER].
• Selezionando USER si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.

Regolazione della visualizzazione sullo schermo (con collegamento analogico)

• Usate il tasto SELECT per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Quando la regolazione è stata completata: Tasto MENU

COOL.... tonalità del colore più tendente al blu rispetto allo standard

• tonalità del colore leggermente più tendente al blu rispetto allo standard

STD ...... Impostazione standard della tonalità di colore

Tonalità del colore leggermente più tendente al rosso rispetto allo standard

WARM: tonalità di colore più tendente al rosso rispetto allo standard.

R-CONTRAST: tasto per blu - verde.

tasto per rosso

G-CONTRAST: tasto per porpora.

tasto per verde

B-CONTRAST: tasto per giallo.

tasto per blu

GAMMA

Regolare in modo da migliorare la visione delle immagini scure e di quelle chiare. Se lo schermo è scuro e la visione non è buona, aumentare il valore numerico. Se lo schermo è bianco e la visione non è buona, diminuire il valore numerico. (tasti ◀ ▶)

HUE

La tonalità cromatica può essere regolata. (tasti ◀ ▶)

SATURATION

La saturazione del colore può essere regolata. (tasti ◀ ▶)

Al valore minimo, lo schermo appare in bianco e nero.

Menu MODE SELECT

Nota:

• A seconda della risoluzione del segnale di ingresso, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare.
• Per selezionare un'opzione di menu:

Tasto SELECT

• Quando la regolazione è stata completata:

Tasto MENU

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del display dell'OSD si può spostare verso sinistra e verso destra. (tasti

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del display dell'OSD si può spostare in su e in giù. (tasti

OSD PIVOT

L'orientamento della visualizzazione OSD può essere cambiato. (tasti

ON: Orientamento per visualizzazione di altezza lunga.

OFF: Orientamento per visualizzazione di larghezza lunga.

400 LINES (grado di risoluzione)

Potete specificare la risoluzione orizzontale di uno schermo a 400 righe, quando usate del testo US text, ecc. (tasti ◁)

640: Modo 640 X 400 pixel

720: modulo 720 X 400 pixel (teste US ecc.)

Nota:

• Dato che l'input della risoluzione in casi diversi dalle 400 righe è eseguito automaticamente, non vi è l'esigenza di impostarlo.

SCALING (livello della Scala)

Regola l'immagine per la definizione ottimale, quando si prende l'espansione dello schermo. (tasti)

LANGUAGE

I messaggi visualizzati sullo schermo e i contenuti dei Menu OSD possono essere cambiati nelle lingue seguenti.

Inglese, tedesco, francese, olandese, spagnolo, italiano, svedese

1. Dopo aver selezionato [LANGUAGE], premere il tasto ▷ Sullo schermo verrà visualizzato il Menu di selezione della lingua.
2. Selezionare la lingua desiderata usando il tasto SELECT.
3. Premere il tasto MENU. Il Menu di selezione della lingua scompare.

Regolazione della visualizzazione sullo schermo (con collegamento digitale)

Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito.

On Screen Display per la regolazione

Visualizzate un'immagine che rende l'intero schermo molto luminoso. Se usate Windows, potete aprire e utilizzare il monoscopio sul CD-ROM accluso. (p. 114)

Come eseguire la regolazione

1. Premete il tasto MENU. Il menu COLOR CONTROL verrà visualizzato.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (COLOR CONTROL → MODE SELECT → Il menu OSD scompare)

Note:

Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo comando. - Questa spiegazione si basa sull'uso del monoscopio (per Windows) per eseguire le regolazioni.

Menu COLOR CONTROL

(BILANCIAMENTO DEL BIANCO)

Note:

• Per selezionare un'opzione di menu: Tasto SELECT
• Per passare al menu successivo: Tasto MENU

COLOR MODE

La tonalità del colore si può impostare come segue.

STD .... Visualizza un'immagine con la tonalità di colore risultante dallo schema originale del pannello a cristalli liquidi.

sRGB ... sRGB è lo standard internazionale della rappresentazione dei colori specificato dall'IEC (International Electrotechnical Commission - Commissione Elettrotecnica Internazionale). La conversione del colore si effettua tenendo conto delle caratteristiche dei cristalli liquidi e rappresenta la tonalità di colore vicina a quella dell'immagine originale.

VIVID... Visualizza un'immagine con colori primari dinamici e VIVIDI.

• Se si è selezionato [sRGB] o [VIVID], non è possibile impostare le voci successive a [WHITE BALANCE].

Le voci successive possono essere impostate quando [COLOR MODE] è [STD].

WHITE BALANCE

Dopo aver selezionato [WHITE BALANCE], premere il tasto e visualizzare il menu di regolazione.

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Usate i tasti per selezionare [COOL], [-], [STD], [-], [WARM] oppure [USER].

Regolazione della visualizzazione sullo schermo

(con collegamento digitale)

• Selezionando USER si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usate il tasto SELECT per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Quando la regolazione è stata completata: Tasto MENU

COOL.... tonalità del colore più tendente al blu rispetto allo standard

• tonalità del colore leggermente più tendente al blu rispetto allo standard

STD ...... Impostazione standard della tonalità di colore

Tonalità del colore leggermente più tendente al rosso rispetto allo standard

WARM . tonalità di colore più tendente al rosso rispetto allo standard

USER

R-CONTRAST ....tasto per blu - verde

tasto per rosso

G-CONTRAST ....tasto per porpora

tasto per verde

B-CONTRAST ....tasto per giallo

tasto per blu

GAMMA

Regolare in modo da migliorare la visione delle immagini scure e di quelle chiare. Se lo schermo è scuro e la visione non è buona, aumentare il valore numerico. Se lo schermo è pieno e la realtà non è buona, diminuire il valore numerico. (tasti

HUE

La tonalità cromatica può essere regolata. (tasti ◀ ▶)

SATURAZIONE

La saturazione del colore può essere regolata. (tasti ◀ ▶) Al valore minimo, lo schermo appare in bianco e nero.

Menu MODE SELECT

Note:

• A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare. Per selezionare un'opzione di menu:

Tasto SELECT

• Quando la regolazione è stata completata:

Tasto MENU

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del display dell'OSD si può spostare verso sinistra e verso destra. (tasti ◀ ▶)

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del display dell'OSD si può spostare in su ed in giù. (tasti ◀ ▶)

OSD PIVOT

L'orientamento della visualizzazione OSD può essere cambiato. (tasti ◀ ▶)

ON: Orientamento per visualizzazione di altezza lunga.

OFF: Orientamento per visualizzazione di larghezza lunga.

400 LINES (grado di risoluzione)

Potete specificare la risoluzione orizzontale di uno schermo a 400 righe, quando usate del testo US text, ecc. (tasti

640: Modo 640 X 400 pixel

720: modulo 720 X 400 pixel (testo US ecc.)

Nota:

• Dato che l'input della risoluzione in casi diversi dalle 400 righe è eseguito automaticamente, non vi è l'esigenza di impostarlo.

SCALING (livello della Scala)

Regola l'immagine per la definizione ottimale, quando si prende l'espansione dello schermo. (tasti

LANGUAGE

I messaggi visualizzati sullo schermo e i contenuti dei Menu OSD possono essere cambiati nelle lingue seguenti.

Inglese, tedesco, francese, olandese, spagnolo, italiano, svedese

1. Dopo aver selezionato [LANGUAGE], premere il tasto. Sullo schermo verrà visualizzato il Menu di selezione della lingua.
2. Selezionare la lingua desiderata usando il tasto SELECT.
3. Premere il tasto MENU. Il menu di selezione della lingua scompare.

Cura del monitor

Quando pulite il monitor, scollegate sempre la spina dalla presa di corrente alternata.

Sezione carrozzeria e pannello di controllo

Usate un panno morbido e asciutto per rimuovere lo sporco dalla carrozzeria e dal pannello di controllo.

Se sono molto sporchi, applicate del detersivo neutro su un panno morbido inumidito, strizzatelo bene e rimuovete lo sporco detergendo.

Sezione pannello LCD

Usate un panno morbido e asciutto per rimuovere lo sporco e la polvere dalla superficie del pannello LCD. (È adatto un panno morbido come la garza oppure quello che si usa per pulire le lenti.)

ATTENZIONE!

Non usate mai solventi, benzina, alcol, detersivo per vetri, ecc., in quanto ciò può dare luogo a cambiamenti di colore o di forma. - Non graffiate mai il monitor con oggetti duri e non esercitate mai una forte pressione, in quanto ciò può lasciare segni o dare luogo a difetti di funzionamento.

Immagazzinamento

Se il monitor non verrà usato per lungo tempo, assicuratevi di aver scollegato la spina di rete dalla presa di corrente alternata.

ATTENZIONE!

Non lasciate il monitor a contatto con gomma o plastica per periodi di tempo prolungati, in quanto ciò può dare luogo a cambiamenti del colore o della forma.

Ricerca ed eliminazione di inconvenienti

Se pensate che il monitor possa avere dei difetti di funzionamento, per favore controllate i punti seguenti, prima di portarlo a riparare.

Se, dopo quello, esso continua a non funzionare, per favore mettetevi in contatto con il negozio dove avete acquistato il monitor oppure al più vicino centro autorizzato del Servizio Tecnico Assistenza Clienti della Sharp.

I tubi fluorescenti del monitor hanno una durata di vita utile limitata.

• Se lo schermo diventa più scuro, sfarfalla costantemente oppure non si accende, potrebbe essere necessario sostituire l'unità tubo fluorescente. Per favore informatevi presso il negozio, dal quale avete acquistato il monitor oppure dal Centro del Servizio Tecnico Assistenza Clienti della Sharp più vicino a voi. (Non tentate mai di eseguire la sostituzione da voi.)
• Nel periodo iniziale del loro uso, a causa delle caratteristiche dei tubi fluorescenti, lo schermo potrebbe presentare uno sfarfallamento. (Questo non è un difetto del funzionamento.) Se ciò dovesse verificarsi, controllate, spegnendo prima di tutto l'alimentazione e quindi riaccendendola.

Nel monitor non appare nessun'immagine (il LED dell'alimentazione non è acceso)

Il cavo di alimentazione rete è collegato correttamente? (p. 110)

Nel monitor non appare nessun'immagine (il LED dell'alimentazione è acceso)

Il computer è collegato correttamente? (p. 109) - Il computer è acceso? - Il terminale di ingresso del segnale è commutato su quello corretto? (p. 111) - La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p. 122) - Il computer si trova nel modo risparmio energetico?

I tasti di controllo non funzionano

Il blocco delle regolazioni è attivo? (p. 113)

L'immagine appare distorta

• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p. 122) Se state usando il segnale analogico, eseguite la regolazione automatica. (p. 114)
• Se potete variare la frequenza sul computer che usate, variate i valori ad una frequenza inferiore.

Specifiche del prodotto

Display LCD

46 cm misurati diagonalmente

Modulo TFT LCD Super-V e anti abbagliamento

a bassa riflessione perfezionato

Risoluzione (max.)

SXGA 1280 X 1024 pixel

Colori visualizzabili (max.)

16.77 milioni di colori (8 bit)

Luminosità (max.)

220 cd/m²

Dimensione dei pixel

0,2805 (H) x 0,2805 (V) mm

Rapporto del contrasto

400:1

Angolo di visibilità

Sinistra - destra 170° ; alto - basso 170°

Dimensioni di visualizzazione dello schermo

Orizzontale 359 mm X Verticale 287,2 mm

Segnale video

Analogico: RGB analogico (0.7Vp-p) [75Ω]

Digitale: DVI standard basato su 1.0

Segnale di sincronismo

Sincronismo separato (livello TTL: +/-),

sincronismo su verde, sincronismo composito

(livello TTL: +/-)

Compensazione dell'espansione

Filtraggio digitale (ingrandimento del display per

correggere VGA/SVGA/XGA)

Espansione (superficie totale dello schermo)

Plug & Play

VESA Compatibile DDC2B

Gestione dell'energia

VESA: basata su DPMS

DVI: basata su DMPM

Terminale del segnale di ingresso

29 pin DVI-I x 2

Funzione hub USB

Regolazione dell'altezza

Campo di regolazione: circa 80 mm

Rotazione della schermata

Inclinazione dello schermo

Verso l'alto 0° - 30° ; verso il basso 0° - 5°

Rotazione dello schermo

90° da sinistra a destra

Alimentazione

AC100-240V, 50/60Hz

Temperatura ambiente di funzionamento

5-35°C

Potenza assorbita

51 W (senza utilizzare un hub USB)

(57 W massima, 2,9 W in modalità risparmio

energetico)

Dimensioni (L x P x A) (Unità: mm)

Con schermata di larghezza lunga: 395x213x427

Con schermata di altezza lunga: 324x213x463

Peso

Circa 8,9 kg

Solo area del display, circa 5,7 kg

Dimensioni (Unità: mm)

-213→

Cavo segnali digitale: circa 2,0 m

Cavo del segnale analogico: circa 2,0 m

Cavo USB: circa 1,8 m

Sincronizzazioni rilevanti del segnale (analogico)

Modalità di visualizzazione		Sincronismo ortizzontale	Sincronismo verticale	Frequenza puniti
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
		80.0kHz	75Hz	135.0MHz
Testo US	720x400	31.5kHz	70Hz	28.3MHz
Serie Power Macintosh	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz
	1152x870	68.7kHz	75Hz	100.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
		80.0kHz	75Hz	135.0MHz
Serie Sun Ultra	1024x768	48.3kHz	60Hz	64.13MHz
		53.6kHz	66Hz	70.4MHz
		56.6kHz	70Hz	74.25MHz
	1152x900	61.8kHz	66Hz	94.88MHz
		71.8kHz	76.2Hz	108.23MHz
	1280x1024	71.7kHz	67.2Hz	117.01MHz
		81.1kHz	76Hz	134.99MHz

• La risoluzione consigliata è 1280 x 1024.
• Tutti sono conformi solo al non interlacciamento.
• Le frequenze per le serie Power Macintosh e Sun Ultra sono valori di riferimento. Per collegare, potrebbe essere necessario un altro adattatore (da acquistare separatamente).
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

Sincronizzazioni rilevanti del segnale (digitale)

Modalità di visualizzazione		Sinceronismo orizzontale	Sinceronismo verticale	Frequenza puniti
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
Testo US	720x400	31.5kHz	70Hz	28.3MHz

• La risoluzione consigliata è 1280 x 1024.
• Tutti sono conformi solo al non interlacciamento.
• A questo terminale è possibile collegare un computer con un terminale di uscita conforme a DVI (DVI-D24 pin oppure DVI-I29 pin) e con capacità di uscita SXGA. A seconda del tipo di computer da collegare il display potrebbe non funzionare correttamente.
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor. Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

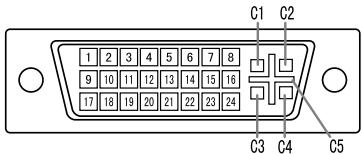

I pin del connettore di ingresso del segnale digitale / analogico

N°	Funzione	N°	Funzione
1	Dati TMDS 2-	16	Rilevamento Hot plug
2	Dati TMDS 2+	17	Dati TMDS 0-
3	Dati TMDS schermo 2/4	18	Dati TMDS 0+
4	N.C.	19	Dati TMDS schermo 0/5
5	N.C.	20	N.C.
6	Clock DDC	21	N.C.
7	Dati DDC	22	Clock TMDS schermo
8	Segnale analogico sincronizzato verticalmente	23	Clock TMDS +
9	Dati TMDS 1-	24	Clock TMDS -
10	Dati TMDS 1+	C1	Segnale analogico rossodell'immagine
11	Dati TMDS schermo 1/3	C2	Segnale analogico verdidel'immagine
12	N.C.	C3	Segnale analogico blidel'immagine
13	N.C.	C4	Segnale analogicosincronizzato orizzontalmente
14	+5V	C5	GND (massa) analogica
15	GND (massa)

Gestione dell'energia

Il monitor è basato sulle norme VESA DPMS*1 e DVI DMPM*2.

Per attivare la funzione di gestione dell'energia del monitor, sia la scheda video che il computer devono essere conformi alle norme VESA DPMS e DVI DMPM.

Modo DPMS	Schermo	Potenza assorbita	Sinc. orizzon-tale	Sync. verticale
ON	Attivo	51W*	Sì	Sì
STANDBY	Non attivo	2,9W	No	Sì
SUSPEND			Sì	No
OFF			No	No

*Non utilizzando un hub USB

Modo DMPM	Schermo	Potenza assorbita
ON	Attivo	51W*
OFF	Non attivo	2,9W

*Non utilizzando un hub USB

DDC (Plug & Play)

Questo monitor supporta lo standard VESA DDC (Display Data Channel).

DDC è uno standard per i segnali per eseguire le funzioni Plug & Play sul monitor o sul PC. Esso trasferisce informazioni, come il grado di risoluzione, tra il monitor ed il PC. Potete utilizzare questa funzione se il vostro PC è conforme al DDC e se è impostato in modo da rilevare il monitor Plug & Play.

Vi sono molte varietà di DDC dovute alle differenze tra i sistemi. Questo monitor funziona con DDC2B.

Installazione delle informazioni per il setup e del profilo ICC (Per Windows)

A seconda del computer oppure del sistema operativo può essere necessario usare il computer per eseguire l'installazione delle informazioni di setup del monitor, ecc. In quel caso, seguite i passi indicati sotto per installare le informazioni di setup del monitor. (A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo proprio del computer, quando lo leggete.)

Il profilo ICC

Un profilo ICC (International Color Consortium) è un file che descrive le caratteristiche cromatiche del monitor LCD. Utilizzando un'applicazione che funziona con un profilo ICC, si può realizzare un'elevata risoluzione del colore.

• Windows98/Me/2000/XP utilizzano tutti il profilo ICC.
• Quando si installano le informazioni del setup di Windows98/Me/2000/XP (descritte nel seguito), anche il profilo ICC viene installato. Se desiderate installare solo il programma ICC, per favore fate riferimento a Installazione del profilo ICC a pagina 126.
• Quando si usa un profilo ICC, impostare [COLOR MODE] e [WHITE BALANCE] su [STD], e impostare [GAMMA], [HUE] e [SATURATION] su [0].

Per Windows95

Installazione delle informazioni per il setup del monitor in Windows95. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced Properties], e [Monitor], e quindi [Change].
5. Fate clic su [Have Disk], confermate che [Copy manufacturer's files from] è [D:] quando fate clic su [OK].
6. Verificate che le impostazioni del monitor siano selezionate e fate clic su [OK].
7. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
8. Fate clic su [OK], e chiudete la finestra.

Per Windows98

Installazione delle informazioni di setup del monitor in Windows98, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

Se è apparsa la schermata "Add new Hardware Wizard":

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
5. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add new Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.

Se la schermata "Add new Hardware Wizard" non è apparsa:

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Fate clic su [Next].
7. Fate clic su [Display a list of all the drivers in a specific location, so you can select the driver you want], quindi fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
9. Verificate che i particolari del monitor siano selezionati, quindi fate clic su [Next], [Next] e [Finish].
10. Controllate che il monitor visualizzi, quindi fate clic su [Apply]. 11. Fate clic su [OK] e chiudete la finestra.

Installazione delle informazioni per il setup e del profilo ICC (Per Windows)

Per Windows 2000

Installazione delle informazioni di setup del monitor in Windows 2000 e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. Fate clic su [Properties], [Driver] e [Update Driver].
6. Quando appare [Upgrade Device Driver Wizard], fate clic su [Next].
7. Spuntate [Display a list of the known drivers for this device so that I can choose a specific driver] e fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have Disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
9. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next]. 10. Fate clic su [Next], verificate che il nome del monitor appaia sullo schermo e fate clic su [Finish]. Se appare [The Digital Signature Not Found], fate clic su [Yes]. 11. Fate clic su [Close]. 12. Fate clic su [OK] e chiudete la finestra.

Per Windows Me

Installazione delle informazioni di setup del monitor in Windows Me e impostazione del profilo ICC del monitor come valore predefinito. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

Se è apparsa la schermata "Add New Hardware Wizard":

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Spuntate [Specify the location of the driver (Advanced)] e fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have Disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
5. Selezionate i dettagli del monitor dalla lista, fate quindi clic su [Next], [Next] e [Finish]. Se appare "Add New Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.

Se la schermata "Add New Hardware Wizard" non è apparsa:

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Spuntate [Specificare il percorso del driver [Avanzate]] e fate clic su [Avanti].
7. Spuntate [Visualizzare un elenco di tutti i driver in una posizione specifica, in modo da poter selezionare il driver desiderato.] e fate clic su [Avanti].
8. Quando viene visualizzato [Modelli], fate clic su [Disco], confermate che [Copia i file del produttore da:] è [D:], e fate clic su [OK].
9. Selezionate i dettagli del monitor, quindi fate clic su [Avanti], [Avanti] e [Fine].
10. Controllate che i dettagli del monitor siano visualizzati, fate quindi clic su [Applica].
11. Fate clic su [OK] e chiudete la finestra.

Installazione delle informazioni per il setup e del profilo ICC (Per Windows)

Per Windows XP

Installazione delle informazioni di setup del monitor in Windows XP e impostazione del profilo ICC del monitor come valore predefinito. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Scegliete [Pannello di controllo].
3. Fate doppio clic su [Display].
4. Fate clic su [Impostazioni], [Avanzate] e [Monitor].
5. Fate clic su [Proprietà], [Driver] e [Aggiorna driver].
6. Quando appare [Hardware Update Wizard], selezionate [Install from a list or specific location (Advanced)] e fate clic su [Next].
7. Selezionate [Don't search. I will choose the driver to install.] e fate clic su [Next].
8. Fate clic su [Have Disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
9. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next].
10. Verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish]. Se appare [has not passed Windows Logo testing...], fate clic su [Continue Anyway]. 11. Fate clic su [Close]. 12. Fate clic su [OK], e chiudete la finestra.

Installazione del profilo ICC

Installazione del profilo ICC del monitor. (Se le informazioni di setup sono già installate, lo è anche il profilo e non occorre installarlo.)

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings] e [Advanced].
5. Fate clic su [General] e da [Compatibility] selezionate [Apply the new display setting without restarting], quindi fate clic su [Color Management].
6. Fate clic su [Add], e selezionate CD-ROM come localizzazione del file.
7. Selezionate il profilo cromatico che volete installare e fate clic su [Add].
8. Selezionate il profilo e fate clic su [Set As Default].
9. Fate clic su [OK], e chiudete la finestra.
10. Quando si usa un profilo ICC, impostare [COLOR MODE] e [WHITE BALANCE] su [STD], e impostare [GAMMA], [HUE] e [SATURATION] su [0].

Informazioni sul profilo ColorSync (Per MacOS)

Il profilo ColorSync

ColorSync è il sistema di gestione del colore della Apple Corporation ed è una funzione che consente di realizzare la risoluzione del colore, quando lo si usa con un'applicazione compatibile. Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD.

Note:

• Il profilo ColorSync di questo monitor funziona con MacOS 8.5 o superiore.
• Quando usate il profilo ColorSync, impostare [COLOR MODE] e [WHITE BALANCE] su [STD], e impostare [GAMMA], [HUE] e [SATURATION] su [0].

Impostazione del profilo ColorSync

Note:

• E' inoltre necessario avere PC Exchange oppure File Exchange installato nel vostro sistema.
• A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo proprio del computer, non leggete quello.
• Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
• Copiare il profilo usato dal disco di applicazione nella cartella dei profili ColorSync che si trovava nella cartella di sistema.
• Utilizzato il ColorSync sul Pannello di controllo, selezionate il profilo da usare.

Istruzioni per collegare un braccio compatibile VESA

È possibile collegare al monitor un braccio oppure un supporto basati sullo standard VESA (acquistati separatamente).

L'acquisto del braccio oppure del supporto è a discrezione del cliente.

Bracci o supporti che si possono utilizzare

I collegamenti devono soddisfare le seguenti condizioni.

-Compatibilità con lo standard VESA - Presentare un intervallo di almeno 100mm× 100 mm tra i fori delle viti sulla sezione da collegare - Avere una struttura che renda improbabile una caduta oppure una rottura dopo il collegamento al monitor.

Come collegare il braccio oppure il supporto

• Fate attenzione a non piegare eccessivamente il cavo oppure a non aggiungere dei cavi di prolunga, in quanto ciò potrebbe dare luogo a disturbi al funzionamento.
• Nel seguire queste istruzioni, per favore fate riferimento anche alle istruzioni per l'installazione nel manuale operativo accluso al braccio oppure al supporto
• Rimuovere il cavo.
• Stendete un panno morbido su una superficie orizzontale adatta.
• Facendo attenzione a non danneggiare il monitor, appoggiate il monitor sul lato del suo display.

ATTENZIONE:

Attenzione: Afferrare saldamente lo schermo e il supporto di sostegno, e ribaltarlo con cura. Quando il monitor è inclinato, il supporto di sostegno potrebbe saltar fuori all'improvviso ed essere causa d'infortunio.

1. Rimuovete le quattro viti e rimuovete il supporto dal monitor.

Note:

• Il supporto è progettato appositamente per questo monitor, non usatelo per altri apparecchi e scopi.
• Vi si raccomanda di conservare le quattro viti, che sono state tolte, insieme al supporto, che è stato rimosso, in modo da poterlo usare di nuovo, fissando con le quattro viti corrette. Usando altre viti si può danneggiare il monitor internamente.

ATTENZIONE:

Attenzione: Non smontare il supporto di sostegno. Le parti potrebbero saltar fuori ed essere causa d'infortunio.

1. Attaccate il braccio al monitor con le quattro viti.

Nota:

• Le viti usate per attaccare il braccio dovrebbero essere viti M4 con una lunghezza di 6 mm ~ 8 mm sporgenti alla superficie da collegare. Usando qualsiasi altro tipo di viti si può dare luogo alla caduta del monitor oppure a danni alla parte interna del monitor.

6-8mm

Informazioni sul Software Pivot (Display di larghezza/altezza lunga)

Quando si ruota lo schermo, cambiare l'orientamento dello schermo usando il Software Pivot.

I sistemi operativi compatibili (OS) per il Software Pivot (versione sperimentale) che viene fornito con il monitor:

Windows 98/2000/Me/XP Macintosh OS 8.x - 9.1

• In funzione dell'acceleratore per grafica, potrebbe risultare impossibile usare il Software Pivot, anche con un OS compatibile.

Per informazioni sulla produzione e domande

riguardanti il Software Pivot:

Installazione del Software Pivot (versione sperimentale)

Per Windows

1. Chiudere tutte le applicazioni che sono in uso.
2. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
3. Aprire il CD-ROM [My computer].
4. Fare due volte clic sulla cartella [Pivot].
5. Fare due volte clic su [SETUP.exe].
6. Fare clic su [Next].
7. Scegliere [I accept the terms in the License Agreement].
8. Fare clic su [Next].
9. Immettere le informazioni del cliente: [UserID] e [Organization].
10. Fare clic su [Next]. 11. Fare clic su [Install]. Inizia l'installazione.
11. Quando appare il messaggio che l'installazione è finita, fare clic su [Next]. 13. Fare clic su [Finish]. 14. Fare clic su [Yes] per riavviare il computer.

Per Macintosh

1. Chiudere tutte le applicazioni che sono in uso.
2. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
3. Aprire il CD-ROM.
4. Fare due volte clic sulla cartella [Pivot].
5. Scegliere una lingua.
6. Fare due volte clic su [Install MacPortrait].
7. Trascinare l'icona [MacPortrait Install] sul disco desiderato. Inizia l'installazione.
8. Quando appare il messaggio che l'installazione è finita, fare clic su [Restart].

Per cambiare la direzione di visualizzazione

Per Windows

Scegliere [Rotate] cliccando il mouse, oppure fare clic a sinistra nella parte bassa dello schermo.

Ogni volta che si seleziona [Rotate], cambia la direzione dello schermo.

Per Macintosh

Scegliere [ROTATE Now] nella parte bassa a destra dello schermo.

Ogni volta che si seleziona [ROTATE Now], cambia la direzione dello schermo.

Note:

• L'operazione di rotazione dello schermo per farlo corrispondere con la direzione dello schermo viene eseguita manualmente. (p.107)
• La direzione dello schermo sul menu OSD viene cambiata usando "OSD PIVOT" sul menu "MODE SELECT". (p.117,119)

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.
