LL-T1820-B - Monitor SHARP - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Farbmonitor
Marke	SHARP
Modell	LL-T1820-B
Bildschirmdiagonale	46 cm (18,1 Zoll)
Maximale Auflösung	SXGA 1280 x 1024 Pixel
Farbanzahl	16,77 Millionen (8 Bit)
Helligkeit	220 cd/m²
Kontrast	400:1
Betrachtungswinkel (H/V)	170° / 170°
Anzeigefläche	359 x 287,2 mm
Videoeingänge	2 x DVI-I (29-polig)
USB-Hub	2 Downstream-Ports, 1 Upstream-Port (USB 1.1)
Stromversorgung	AC 100-240 V, 50/60 Hz
Stromverbrauch	51 W (max. 57 W, Standby 2,9 W)

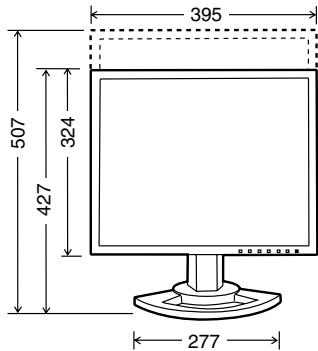

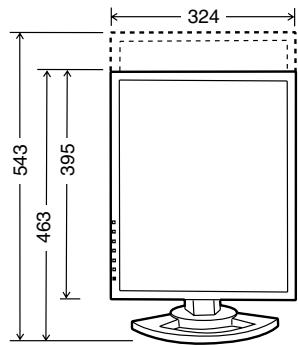

Abmessungen (B x T x H) - Breite	395 x 213 x 427 mm
Abmessungen (B x T x H) - Höhe	324 x 213 x 463 mm
Gesamtgewicht	ca. 8,9 kg
Gewicht des Bildschirms allein	ca. 5,7 kg
VESA-Kompatibilität	100 x 100 mm
Einstellungen	Höhe (80 mm), Neigung, Schwenk, Drehung
Farbmodi	STD, sRGB, VIVID
OSD-Sprachen	Englisch, Deutsch, Französisch, Niederländisch, Spanisch, Italienisch, Schwedisch
Umweltstandards	TCO'95/99, ENERGY STAR
Sicherheitsfunktion	Kensington-Schloss

Häufig gestellte Fragen - LL-T1820-B SHARP

Wie stelle ich das Bild des Monitors automatisch ein?

Für eine automatische Einstellung zeigen Sie ein helles Bild an (verwenden Sie das Einstellmuster auf der mitgelieferten CD-ROM), drücken Sie dann die MENU-Taste, wählen Sie ADJUSTMENT und drücken Sie die Taste , um die automatische Einstellung zu starten. Während des Vorgangs wird die Meldung ADJUSTING angezeigt.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie zuerst, ob das Netzkabel richtig eingesteckt ist und der Hauptschalter auf ON steht. Stellen Sie auch sicher, dass das Signalkabel richtig angeschlossen ist. Wenn die Betriebsanzeige nicht leuchtet, wenden Sie sich an einen autorisierten Kundendienst.

Wie reinige ich den LCD-Bildschirm des SHARP LL-T1820-B?

Verwenden Sie ein weiches, trockenes Tuch (wie ein Linsentuch) zum vorsichtigen Abwischen des Panels. Verwenden Sie niemals Lösungsmittel, Alkohol, Benzin oder Glasreiniger, da diese den Bildschirm beschädigen können. Für das Gehäuse eignet sich ein weiches Tuch, das leicht mit einem milden Reinigungsmittel angefeuchtet ist.

Verfügt der Monitor über eine Bildschirmdrehfunktion?

Ja, der Bildschirm kann um 90° im Uhrzeigersinn gedreht werden, um eine Hochformatansicht zu erhalten. Verwenden Sie die Software Pivot (Demoversion wird mitgeliefert), um die Bildausrichtung zu ändern. Die OSD-Einstellung PIVOT im Menü MODE SELECT ermöglicht die Anpassung des Menüs an die Ausrichtung.

Wie schließe ich ein USB-Gerät an den Monitor an?

Der Monitor verfügt über einen integrierten USB 1.1-Hub mit 2 Downstream-Ports und 1 Upstream-Port. Schließen Sie das mitgelieferte USB-Kabel zwischen dem Upstream-Port des Monitors und Ihrem Computer an. Verbinden Sie dann Ihre USB-Geräte mit den Downstream-Ports. Achten Sie darauf, dass der Gesamtstrom 500 mA pro Port nicht überschreitet.

Welche Energiesparmodi sind verfügbar?

Der Monitor ist kompatibel mit VESA DPMS und DVI DMPM. Im Standby- oder Suspend-Modus sinkt der Stromverbrauch auf 2,9 W. Die Betriebsanzeige leuchtet orange. Um diese Funktion zu aktivieren, müssen Ihre Grafikkarte und Ihr System diese Standards unterstützen.

Wie sperre ich die Einstellungen, um versehentliche Änderungen zu vermeiden?

Schalten Sie den Computer aus, dann schalten Sie den Monitor ein, während Sie die MENU-Taste und die Ein-/Aus-Taste gedrückt halten. Die Meldung ADJUSTMENT LOCKED wird angezeigt. Zum Entsperren wiederholen Sie den Vorgang, bis ADJUSTMENT UNLOCKED erscheint.

Was bedeutet die Meldung 'OUT OF TIMING'?

Diese Meldung erscheint, wenn die Frequenz des Eingangssignals (horizontal oder vertikal) nicht den Spezifikationen des Monitors entspricht. Konsultieren Sie die Frequenztabelle im Handbuch und passen Sie die Einstellungen Ihres Computers an, um eine kompatible Auflösung und Frequenz zu verwenden (empfohlen: 1280 x 1024 bei 60 Hz).

Ist es möglich, eine VESA-Halterung oder einen VESA-Arm zu verwenden?

Ja, der Monitor ist mit dem VESA-Standard 100 x 100 mm kompatibel. Entfernen Sie den Originalständer, indem Sie die vier Schrauben lösen, und befestigen Sie dann den Arm mit M4-Schrauben, die 6 bis 8 mm über die Befestigungsfläche hinausragen.

Wie stelle ich den Weißabgleich und die Farben ein?

Wählen Sie im OSD-Menü COLOR CONTROL. Sie können einen vordefinierten Modus (STD, sRGB, VIVID) auswählen oder den Weißabgleich manuell einstellen (COOL, STD, WARM, USER) mit den R-, G-, B- Kontrasten. Verwenden Sie die Navigationstasten, um Gamma, Farbton und Sättigung anzupassen.

BEDIENUNGSANLEITUNG LL-T1820-B SHARP

BEDIENUNGSANLEITUNG

MODE D'EMPLOI

MANUALE D'USO

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Hinweis für Benutzer in den USA 36

TCO'95/'99 37

Hinweis für Benutzer in Europa 39

Hinweis für Benutzer in GB. 40

Hinweis für Benutzer in Australien 40

Tipps und Sicherheitsvorkehrungen 41

Produktbeschreibung 42

Höheneinstellung, Winkeleinstellung, Drehung (Vertikal/Horizontal) 43

Anschließen des Monitors und Ein- und Ausschalten des Monitors 44

Verbinden des Monitors mit einem Computer 45

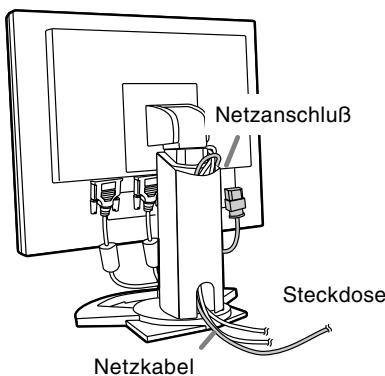

Anschließen des Monitors an eine Stromquelle 46

Anschließen eines USB-Geräts 46

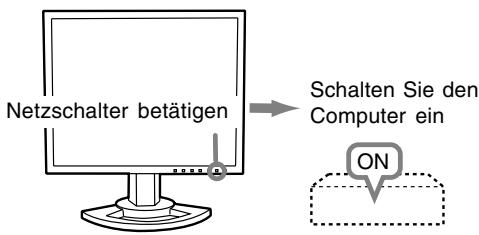

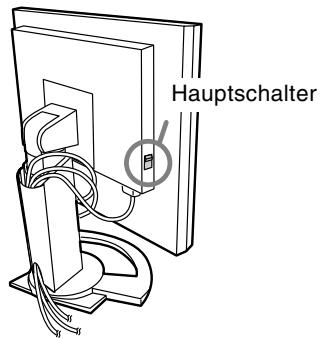

Einschalten des Monitors 47

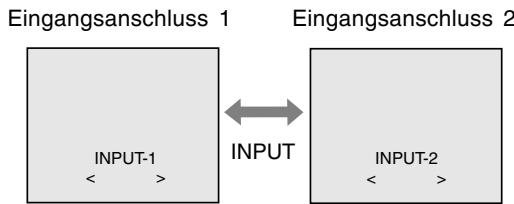

Umschalten zwischen Eingangsanschlüssen 47

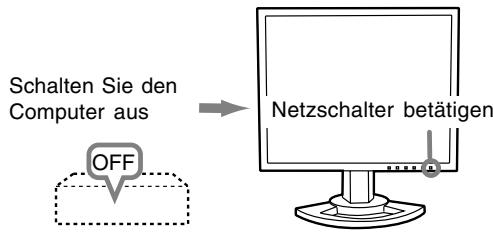

Ausschalten des Monitors 48

Einstellen der Bildschirmanzeige 49

Zurücksetzen der Einstellungen 49

Einstellsperrfunktion 49

Einstellen der Hintergrundbeleuchtung 49

Einstellen der Bildschirmanzeige (bei analogem Anschluss) 50

Automatische Bildschirmeinstellung 50

Manuelle Bildschirmeinstellung 51

Einstellen der Bildschirmanzeige (bei digitalem Anschluss) 54

Pflege des Monitors und Reparaturen 56

Pflege des Monitors 56

Lagerung 56

Fehlerbehebung 56

Technische Daten 57

Installieren der Setup-Informationen und des ICC-Profils (Für Windows) 60

Informationen zum Profil ColorSync (Für MacOS) 63

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms 64

Informationen zur Pivot-Software (vertikale oder horizontale Anzeige) 65

FCC-Hinweis

ACHTUNG - Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller genehmigt wurden, können laut FCC-Richtlinie zum Erlöschen der Betriebsberechtigung führen.

Hinweis: Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Richtlinien.

Diese Grenzwerte dienen dem ausreichenden Schutz gegen Störungen bei einer Installation in Wohnbereichen. Dieses Gerät erzeugt Funkfrequenzenergie, arbeitet damit und kann diese abstrahlen. Falls bei der Installation die Anweisungen in der Anleitung keine Beachtung finden, können schwerwiegende Störungen beim Funkverkehr hervorgerufen werden. Es kann jedoch keine Garantie gegeben werden, dass in bestimmten Installationen nicht noch Störungen auftreten. Sollte das Gerät Störungen beim Radio- oder Fernsehempfang hervorrufen, die durch Ein- und Ausschalten des Gerätes festgestellt werden können, sollte der Anwender versuchen, die Störung durch eine der folgenden Maßnahmen zu beheben.

• Die Empfangsantenne neu ausrichten oder deren Standort ändern.
• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
• Das Gerät an eine andere Steckdose anschließen, die nicht zum Stromkreis des Empfängers führt.
• Den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker zu Rate ziehen.

Nur die mitgelieferten Kabel und das Netzkabel verwenden, um eine Einhaltung der FCC-Richtlinien für Computer-Geräte der Klasse B sicherzustellen.

Konformitätserklärung

SHARP LCD-Farbmonitor LL-T1820-H/LL-T1820-B

Dieses Gerät entspricht Teil 15 der FCC-Richtlinien. Um dieses Gerät in Betrieb nehmen zu dürfen, müssen folgende Bedingungen eingehalten werden: (1) Dieses Gerät darf keine Störungen hervorrufen, und (2) dieses Gerät darf nicht anfällig für Störungen sein, darunter Störungen, die zu einer Verkleinerung des Anzeigeformats führen können.

Verantwortlicher Hersteller:

• Als ENERGY STAR-Partner bestätigt SHARP, dass dieses Produkt die Richtlinien des ENERGY STAR für sparsamen Verbrauch einhält.

In diesem Produkt wird bleihaltiges Lötzinn und eine Leuchtstofflampe mit einem geringen Quecksilberanteil verwendet. Die Entsorgung dieser Materialien unterliegt möglicherweise bestimmten Umweltrichtlinien. Informationen zur Entsorgung bzw. zum Recycling können von den örtlichen Behörden oder von der Electronics Industries Alliance unter www.eiae.org angefordert werden.

LL-T1820-B

LL-T1820-H

Herzlichen Glückwunsch!

Sie haben gerade ein Gerät mit TCO'95- oder TCO'99-Zulassung und entsprechender Kennzeichnung erworben! Damit haben Sie sich für ein Produkt entschieden, das für professionelle Anwendungen konzipiert ist. Mit dem Kauf leisten Sie auch einen Beitrag zum Umweltschutz und zur Weiterentwicklung von umweltfreundlichen Elektronikprodukten.

Dieses Gerät entspricht den Anforderungen der TCO'95- oder TCO'99-Zulassung, die eine international anerkannte Umwelt- und Qualitäts-Kennzeichnung für Personal Computer anbieten. Die Kennzeichnungen wurden gemeinsam von der TCO (Schwedische Zentralorganisation für Angestellte und Beamte), Svenska Naturskyddsföreningen (Schwedische Gesellschaft für Naturschutz), Statens Energimyndighet (Schwedische Nationale Energiebehörde) und SEMKO AB entwickelt. Die Ansprüche decken einen weiten Bereich ab: Umwelt, Ergonomie, Nutzbarkeit, Verringerung von Elektro- und Magnetfeldern, Energieverbrauch und elektrische Sicherheit.

Warum haben wir Computer mit Umweltkennzeichnung?

In vielen Ländern dient die Kennzeichnung mit Umweltzeichen als Anreiz für die Fertigung und Bereitstellung umweltverträglicher Konsumgüter und Dienste. Das Hauptproblem im Zusammenhang mit Computern und anderen elektronischen Geräten besteht darin, dass umweltschädliche Stoffe in den Produkten enthalten sind und auch während der Fertigung eingesetzt werden. Da es bis jetzt noch nicht möglich ist, den Großteil der elektronischen Geräte hinlänglich zu recyceln, gelangen fast alle dieser möglicherweise schädigenden Substanzen früher oder später in den Naturkreislauf.

Weitere Eigenschaften eines Computers, beispielsweise sein Energieverbrauch, sind aus Sicht der Arbeitsumgebung (intern) und natürlichen Umgebung (extern) ebenfalls von Bedeutung. Da alle Verfahren zur Stromerzeugung negative Auswirkungen auf die Umwelt haben (beispielsweise saurer Regen, klimabeeinflussende Emissionen, radioaktiver Abfall), kommt es darauf an, möglichst Energie zu sparen. Elektronische Geräte in Büros sind oft durchgehend eingeschaltet und verbrauchen deshalb viel Strom.

Welche Bedeutung hat die Kennzeichnung?

Die Kennzeichnungen wurden von der Svenska Naturskyddsföreningen (Schwedische Gesellschaft für Naturschutz) entwickelt. Die Umweltanforderungen beschränken u.a. das Vorkommen und die Verwendung von Schwermetallen, brom- und chlorhaltigen Flammschutzmitteln, FCKW (Freon) und Chlorlösungsmitteln. Das Produkt muss recyclingfähig sein und der Hersteller muss einen Umweltplan ausgearbeitet haben, der in allen Ländern, in denen das Unternehmen seine Betriebsstrategie realisiert, eingehalten werden muss.

Die Energieanforderungen beinhalten die Forderung, dass der Computer und/oder sein Anzeigegerät nach einer bestimmten Zeit der Inaktivität die Leistungsaufnahme in einer oder mehreren Stufen verringern muss. Die Reaktivierungszeit des Computers muss für den Benutzer in einem vernünftigen Rahmen liegen.

Nachfolgend finden Sie eine kurze Zusammenfassung der Umweltanforderungen, die von diesem Produkt eingehalten werden. Ein Dokument mit allen Umweltkriterien können Sie unter folgender Adresse anfordern:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

Aktuelle Informationen zu Produkten mit TCO'99-Zulassung und -Kennzeichnung erhalten Sie auch im Internet unter folgender Adresse: http://www.tco-info.com/

Umweltanforderungen

Flammschutzmittel

Flammschutzmittel kommt in Platinen, Kabeln, Drähten, Verkleidungen und Gehäusen vor. Sie sollen die Ausbreitung eines Brandes verhindern oder zumindest verzögern. Bis zu 30% der Kunststoffe in einem Computergehäuse können aus Flammschutzsubstanzen bestehen. Die meisten Flammschutzmittel enthalten Brom oder Chlorid und lassen sich in chemischer Hinsicht mit einer anderen Gruppe umweltschädigender Stoffe, den PCBs, in Verbindung bringen. Brom- und chlorhaltige Flammschutzmittel und die PCBs stehen im Verdacht, schwere gesundheitliche Störungen hervorzurufen, darunter aufgrund des bioakkumulativen Prozesses reproduktive Störungen von fischfressenden Vögeln und Säugetieren. Flammschutzmittel wurden bereits im menschlichen Blut nachgewiesen. Forscher befürchten, dass es zu einer Schädigung der Fötenentwicklung kommen kann. Die relevanten Anforderungen der TCO'95 und TCO'99 verlangen, dass Kunststoffbauteile mit einem Gewicht von über 25 g keine Flammschutzmittel mit organisch gebundenem Brom oder Chlor enthalten dürfen. Flammschutzmittel bei Platinen sind zulässig, da keine alternativen Lösungen zur Verfügung stehen.

Cadmium**

Cadmium kommt in Akkus und in den farberzeugenden Schichten bestimmter Computerbildschirme vor. Cadmium schädigt das Nervensystem und ist in hoher Dosierung giftig.

Die TCO'95-Anforderung verlangt, dass Batterien nicht mehr als 25 ppm (Parts per Million) Cadmium enthalten dürfen. Die farberzeugenden Schichten von Anzeigebildschirmen dürfen kein Cadmium enthalten.

Die relevante TCO'99-Anforderung verlangt, dass Batterien, die farberzeugenden Schichten von Anzeigebildschirmen und elektrische oder elektronische Komponenten kein Cadmium enthalten dürfen.

Quecksilber**

Quecksilber kommt manchmal in Batterien, Relais und Schaltern vor. Es schädigt das Nervensystem und ist in hoher Dosierung giftig.

Die TCO'95-Anforderung verlangt, dass Batterien nicht mehr als 25 ppm (Parts per Million) Quecksilber enthalten dürfen. Die farberzeugenden Schichten von Anzeigebildschirmen dürfen kein Quecksilber enthalten. Die relevante TCO'99-Anforderung verlangt, dass Batterien kein Quecksilber enthalten dürfen.

Außerdem verlangt sie, dass Quecksilber weder in elektrischen noch in elektronischen Komponenten vorkommen darf, die zu gekennzeichneten Einzelreihen gehören. Dabei gibt es jedoch eine Ausnahme. Im Augenblick ist der Einsatz von Quecksilber in der Hintergrundbeleuchtung von Flachbildschirmen zulässig, da es derzeit noch keine wirtschaftliche Alternative gibt. Die TCO bemüht sich um eine Abschaffung dieser Ausnahme, sobald eine quecksilberfreie Alternative zur Verfügung steht.

FCKW (Freon)

Die relevante TCO'99-Anforderung verlangt, dass weder FCKW noch HFCKW während der Fertigung und beim Zusammenbau des Produkts verwendet werden dürfen. FCKW (Freon) wird manchmal zum Waschen von Platinen eingesetzt. FCKW zerstört Ozon und schädigt dadurch die Ozonschicht in der Stratosphäre. Die Folge sind höhere ultraviolette Strahlenbelastungen auf der Erde, was beispielsweise das Hautkrebsrisiko (Malignes Melanom) erhöht.

Blei**

Blei findet man in Bildröhren, Anzeigebildschirmen, Lötverbindungen und Kondensatoren. Blei schädigt das Nervensystem und führt in höherer Dosierung zu einer Bleivergiftung. Die relevante TCO'99-Anforderung gestattet die Verwendung von Blei, da noch keine Ersatzstoffe entwickelt wurden.

• Als bioakkumulativ definiert man Substanzen, die sich in lebenden Organismen ansammeln. ** Blei, Cadmium und Quecksilber sind bioakkumulative Schwermetalle.

Hinweis für Benutzer in Europa

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

FÜR KUNDEN IN GB WICHTIG

Die Drähte in diesem Netzkabel sind nach folgendem Code farbig gekennzeichnet:

GRÜN/GELB

: Masse

BLAU

: Nulleiter

BRAUN

: Stromführend

Da die Farben der Drähte im Netzkabel dieses Gerätes möglicherweise nicht den

Farbkennzeichnungen der Anschlüsse in Ihrem Stecker entsprechen, müssen Sie folgendermaßen vorgehen. Der GRÜN/GELB gekennzeichnete Draht muss im Stecker mit dem Anschluss verbunden werden, der mit dem Buchstaben E oder mit dem Erdungssymbol gekennzeichnet ist oder grün oder grün/gelb ist.

Der BLAUE Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben N gekennzeichnet oder schwarz ist.

Der BRAUNE Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben L gekennzeichnet oder rot ist.

Ein ordnungsgemäßer Anschluss des Gerätes muss sichergestellt werden. Im Zweifelsfall wenden Sie sich an einen Elektrofachmann.

Hinweis für Benutzer in Australien

Serviceanfragen

Wenden Sie sich an Ihren Händler, falls Reparaturen anfallen, oder setzen Sie sich mit Sharp Corporation of Australia unter 1 300 13 50 22 in Verbindung, um die Adresse des nächstgelegenen autorisierten Sharp-Kundendienstzentrums zu erfragen.

Tipps und Sicherheitsvorkehrungen

• Unter bestimmten Anzeigebedingungen können Flecken oder Punkte sichtbar sein. Dies ist normal bei LCD-Monitoren und es handelt sich um keine Funktionsstörung. Das LCD-Panel wurde unter Einsatz hochentwickelter Technologie gefertigt. 99,99 % der Bildpunkte werden einwandfrei angezeigt. Es kann jedoch vorkommen, dass max. 0,01 % der Bildpunkte fehlen oder heller als normal angezeigt werden. Die Bildschirmanzeige sollte nicht über lange Zeiträume hinweg stehen bleiben, da dies einen Einbrenneffekt zur Folge haben kann.
• Wenn die Helligkeit auf die Mindesteinstellung gesetzt wird, ist der Bildschirm eventuell schlecht lesbar. Die Qualität des Computersignals kann die Anzeigequalität beeinträchtigen. Wir empfehlen den Einsatz eines Computers, der Videosignale hoher Qualität aussenden kann.
• Der Monitor darf niemals mit harten Gegenständen abgerieben oder berührt werden.
• Wir bitten um Ihr Verständnis, dass Sharp Corporation über die gesetzlich anerkannte Leistungshaltung hinaus keine Haftung für Fehler übernimmt, die sich aus der Verwendung durch den Kunden oder einen Dritten ergeben, und auch nicht für sonstige Funktionsstörungen oder Schäden, die während der Verwendung am Gerät entstehen.
• Eine Aktualisierung dieses Monitors und seines Zubehörs ist vorbehalten.

Aufstellort

• Verwenden Sie den Monitor nicht an schlecht belüfteten Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte, da dies ein Brandrisiko birgt.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie darauf, dass keinerlei Gegenstände, beispielsweise Büroklammern oder sonstige spitze Gegenstände, in den Monitor gesteckt werden. Die Folge können ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf wacklige Unterlagen oder auf unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällt oder umkippt, könnte er Schaden nehmen.
• Stellen Sie den Monitor nicht an Stellen auf, die direkter Sonneneinstrahlung ausgesetzt sind, und nicht in der Höhe von Heizungen oder an anderen Stellen, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen kann.
• Beim Transport des Monitors sollen sowohl das Display als auch der Ständer fest gehalten werden. Wenn der Monitor nur am Display angehoben wird, kann der Ständer plötzlich herausspringen oder sich bewegen, was zu Verletzungen führen kann. Wenn der Monitor gekantet wird, kann sich der Ständer bewegen und Verletzungen verursachen. Vorsichtig vorgehen und nicht die Finger zwischen das Display und den Ständer bringen. (Besonders im Befestigungsbereich.)

Das Netzkabel

• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Veränderungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Stecken Sie den Netzstecker direkt in die Netzsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.

Checkliste für Monitor und Zubehör

• Prüfen Sie den Kartoninhalt auf Vollständigkeit.

LCD-Monitor (1) - Analogsignalkabel (1) (Modellbezeichnung: QCNW-1051MPZZ) - Digitalsignalkabel (1) (Modellbezeichnung: QCNW-1044MPZZ) - USB-Kabel (1) (Modellbezeichnung: QCNW-1042MPZZ) - CD-ROM (1) Bedienungsanleitung (1)

Hinweise:

• Bewahren Sie den Karton für einen eventuellen Transport des Monitors auf. Sharp Corporation besitzt Urheberrechte am Programm Utility Disk. Eine Reproduktion ist ohne Genehmigung nicht zulässig.

Inhalt des Handbuchs

• In diesem Handbuch wird Microsoft Windows XP als [Windows XP] bezeichnet, Microsoft Windows Millennium als [Windows Me], Microsoft Windows 2000 als [Windows 2000], Microsoft Windows 98 als [Windows 98], Microsoft Windows 95 als [Windows 95] und Microsoft Windows Version 3.1 als [Windows 3.1]. Falls keine Unterscheidung zwischen den Programmen erforderlich ist, wird der Begriff [Windows] verwendet.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
• Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.

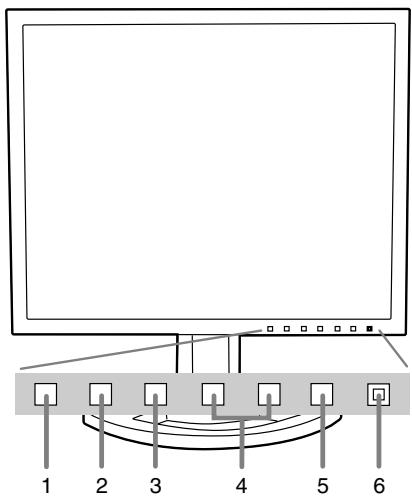

1. Taste INPUT............ Für die Umschaltung zwischen den Signaleingangsanschlüssen. (Eingangsanschluss 1 ↔ Eingangsanschluss 2)
2. Taste MENU: Mit dieser Taste öffnen, wählen und schreiben Sie das OSD (On Screen Display)-Menü.
3. Taste SELECT: Mit dieser Taste wählen Sie die Menüoptionen aus, wenn das OSD-Menü angezeigt wird.
4. Tasten ◄/►: Wenn das OSD-Menü angezeigt wird: Mit diesen Tasten erhöhen oder verringern Sie den Wert einer ausgewählten Option. Wenn kein OSD-Menü angezeigt wird: Mit diesen Tasten stellen Sie die Helligkeit der Hintergrundbeleuchtung ein.
5. Netzschalter
6. Betriebsanzeige

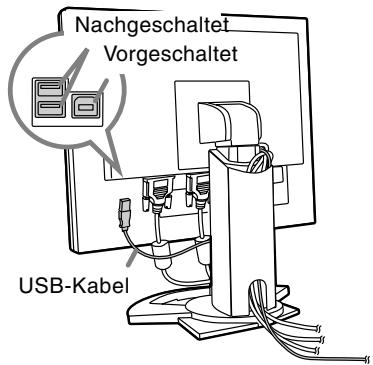

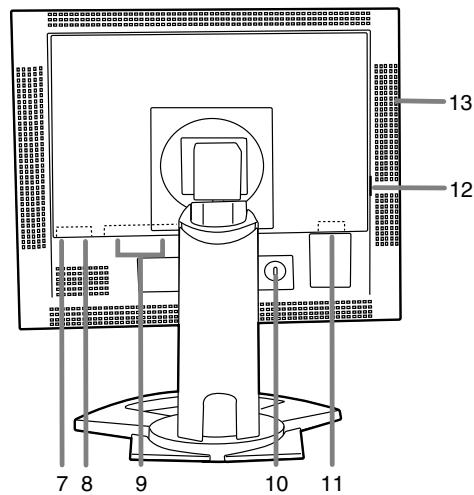

7. USB-Anschluss (nachgeschaltet: 2 Anschlüsse)
8. USB-Anschluss (vorgeschaltet: 1 Anschluss)

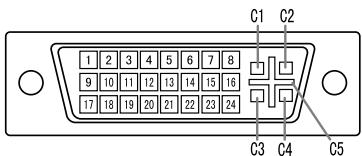

9. DVI-I-Eingangsanschluss: Der digitale RGB-Ausgangsanschluss oder der analoge RGB-Ausgangsanschluss des Computers kann hier angeschlossen werden. Für einen digitalen Signaleingang: Er kann an einen Computer mit DVI-kompatiblem Ausgangsanschluss (DVI-D 24-polig oder DVI-I 29-polig) und SXGA-Ausgangsfunktionalität angeschlossen werden. Ob die Anzeige einwandfrei erfolgt, hängt von dem anzuschließenden Computer ab.
10. Sicherheitsverriegelung: Wenn Sie eine Sicherheitsverriegelung anbringen (separat erhältlich), wird der Monitor so befestigt, dass er nicht wegtransportiert werden kann. Der Sicherheitssteckplatz wird in Verbindung mit dem Kensington-Mikrosicherheitssystem eingesetzt. 11. Netzanschluss 12. Hauptschalter
11. Ventilationsöffnung: Hinweis: Decken Sie nie die Belüftungsöffnungen ab, da sich das Monitorinnere sonst zu stark erwärmen würde und dies Funktionsstörungen zur Folge hätte.

Höheneinstellung, Winkeleinstellung, Drehung (vertikal/horizontal)

ACHTUNG:

• Wenn Sie mit der Hand auf den LCD-Bildschirm drücken, kann dieser beschädigt werden. Vorsichtig vorgehen und darauf achten, dass die Finger nicht eingeklemmt werden.

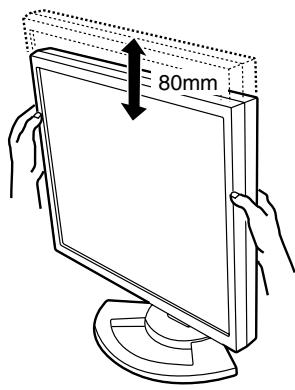

Höheneinstellung

Auf eine angenehme Betrachtungshöhe einstellen.

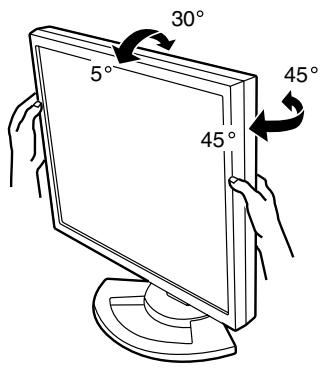

Winkeleinstellung

Auf einen angenehmen Betrachtungswinkel einstellen.

Drehung (vertikal/horizontal)

Das Display kann vertikal oder horizontal gedreht werden, um der Wiedergabe zu entsprechen.

• Vor dem Drehen sollte das Display in die oberste Position bewegt werden. Wenn das Display während der Einstellung auf eine tiefe Position gedreht wird, berührt es den Ständer und dies kann zu Beschädigungen führen.
• Das Display kann nur in einem Bereich von 90° gedreht werden. Übermäßige Gewalt beim Drehen kann zu Fehlfunktionen führen.
• Keine übermäßige Gewalt beim Anschließen des Kabels anwenden.

Vertikale Einstellung

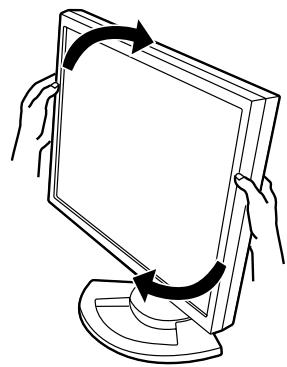

Vorsichtig im Uhrzeigersinn drehen (bis 90°).

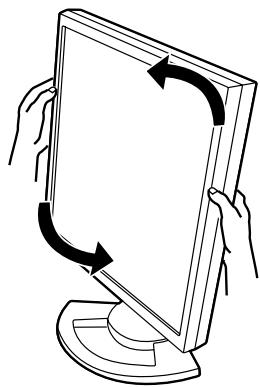

Horizontale Einstellung

Vorsichtig im Gegenuhrzeigersinn drehen (bis 90°).

Hinweis:

Die Ausrichtung des Displays kann unter Verwendung der Pivot-Software (S.65) geändert werden.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

• Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten.
• Achten Sie darauf, dass Sie das Kabel nicht überdehnen, und schließen Sie kein Verlängerungskabel an, da dies Funktionsstörungen hervorrufen kann.

Unterbringung der Kabel

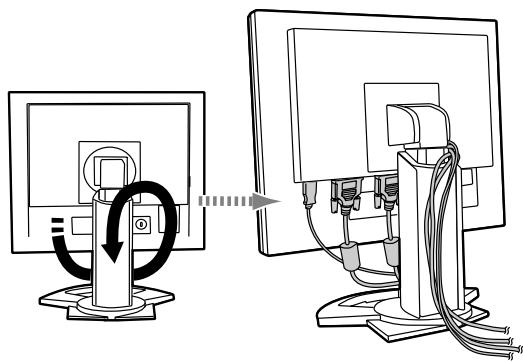

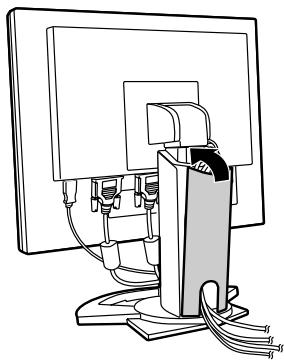

Wenn notwendig, können die Kabel im Ständer untergebracht werden. 1. Die Abdeckung entfernen.

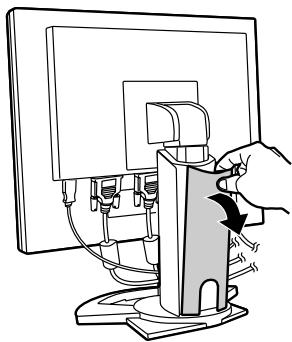

Die Oberseite der Abdeckung vorsichtig abziehen.

1. Das Kabel auf die Rückseite des Ständers legen. Das Kabel auf der Vorderseite des Ständers verlegen und dann auf die Rückseite verlegen.

• Wenn das Display gedreht werden soll, sollten die Kabel zuerst mit dem Monitor in der vertikalen Position untergebracht werden, damit eine ausreichende Länge gewährleistet ist, wenn das Display gedreht wird.
• Die Abdeckung wieder anbringen.

Vorsichtig vorgehen, damit die Kabel nicht eingeklemmt werden.

• Wenn die Abdeckung nicht einfach anzubringen ist, sollte keine Gewalt angewendet werden. Überprüfen Sie, ob die Kabel richtig verlegt sind.

ACHTUNG:

• Wenn das Display gedreht werden soll, muss zuerst das Kabel untergebracht und geprüft werden, ob sich das Display einfach drehen lässt. Wenn es nicht gedreht werden kann, sollte das Kabel mit ausreichendem Abstand verlegt werden. (Wenn das Kabel keine ausreichende Länge aufweist, kann das Display nicht gedreht werden. Durch ein mit Gewalt ausgeführtes Drehen kann das Kabel abgetrennt werden.)

Verbinden des Monitors mit einem Computer

Anschließen des Monitors an einen Computer unter Verwendung des mitgelieferten Signalkabels.

• Dieser Monitor ist mit zwei Eingangsanschlüssen zum Anschluss an zwei Computer ausgestattet. Dem Monitor liegen ein Analog-Signalkabel und ein Digital-Signalkabel bei. Wenn beide Anschlüsse analog oder bereits digital sind, muss ein weiteres Signalkabel im Handel erworben werden. - Digital-Signalkabel: Modellbezeichnung NL-C01E - Analog-Signalkabel: Modellbezeichnung NL-C02E

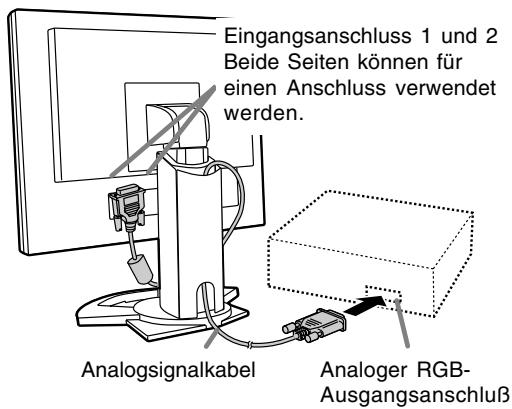

Analoger RGB-Anschluss

Das mitgelieferte Analog-Signalkabel am RGB-Ausgangsanschluss des Computers anschließen.

• Achten Sie streng auf die Steckerrichtung, führen Sie das Signalkabel hier fest ein und ziehen die Schrauben an beiden Seiten fest.

Beim Anschluss eines 15-poligen, 2-reihigen D-Sub Apple Power Macintosh befestigen Sie am Analog-Signalkabel einen Macintosh-Umwandlungsadapter (separat erhältlich).

Digitaler RGB-Anschluss

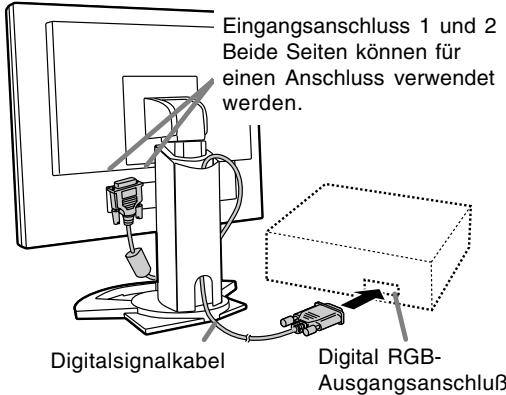

Das mitgelieferte Digital-Signalkabel am digitalen RGB-Ausgangsanschluss des Computers anschließen.

• Für einen digitalen RGB-Anschluss ist der Monitor mit einem Eingang für den Anschluss an einen Computer mit einem DVI-kompatiblen Ausgangsanschluss (DVI-D 24-polig oder DVI-I 29-polig) und SXGA-Ausgangsmöglichkeit ausgestattet. (Abhängig vom anzuschließenden Computer kann es vorkommen, dass das Display nicht richtig funktioniert.)

• Achten Sie streng auf die Steckerrichtung, führen Sie das Signalkabel hier fest ein und ziehen die Schrauben an beiden Seiten fest.

Den Monitor folgendermaßen einstellen, wenn ein digitaler Anschluss mit einem Power Macintosh unter Verwendung eines ADC-DVI-Adapters des Herstellers Belkin ausgeführt wird. (Der Betrieb wurde mit dem Power Macintosh G4 M7627J/A überprüft.)

Die Einstellungen bei ausgeschaltetem Power Macintosh ausführen. 1. Nach dem Anschluss des Netzkabels den Hauptschalter des Monitors einschalten. 2. Drücken Sie gleichzeitig die Tasten ◁ und ▷ sowie den Netzschalter (d. h. Monitor einschalten).

1. Den Eingangsanschluss, an dem der Belkin ADC-DVI-Adapter angeschlossen ist, auf EIN einstellen.

Mit der Taste SELECT [INPUT1] oder [INPUT2] wählen und die Tasten ◁ zur Wahl von [ON] oder [OFF] verwenden.

• Das Gerät nicht auf [ON] einstellen, wenn kein Belkin ADC-DVI-Adapter verwendet wird, da dies zu Fehlfunktionen bei der Wiedergabe führen kann.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

1. Die Netzschalter drücken und den Monitor ausschalten. Damit sind die Einstellungen beendet.

Anschließen des Monitors an eine Stromquelle

Anschließen eines USB-Geräts

Dieser Monitor ist mit einem aktiven USB-Standard-Steckanschluss (Rev. 1.1) ausgestattet.

Nachgeschaltet (2 Anschlüsse)

Jeder dieser Ports kann für den Anschluss an ein USB-Gerät mit einem Nennstrom von 500 mA verwendet werden.

Vorgeschaltet (1 Anschluss)

Dieser Port kann für den Anschluss an einen USB-kompatiblen Computer oder einen USB-Steckanschluss verwendet werden.

Hinweise:

• Wenn ein USB-Kabel benötigt wird, verwenden Sie das mitgelieferte Kabel. Vergewissern Sie sich vor dem Anschließen, dass die Form des USB-Kabelsteckers stimmt. Informationen zur USB-Funktion (beispielsweise Setup) finden Sie in der Bedienungsanleitung des Computers, an den der Monitor angeschlossen werden soll.
• Einige Computer, Betriebssysteme und andere Geräte halten sich evtl. nicht aktivieren. Um die USB-Fähigkeit eines bestimmten Geräts sicherzustellen, wenden Sie sich an den Hersteller des Geräts.

Einschalten des Monitors

1. Den Monitor mit dem Hauptschalter einschalten.

• Beim Aus- und Einschalten des Monitors mit dem Hauptschalter sollten Sie mindestens fünf Sekunden warten. Durch ein schnelles Umschalten können Fehlfunktionen auftreten.
• Drücken Sie den Netzschalter am Monitor. Die Betriebsanzeige leuchtet orange auf.
• Schalten Sie den Computer ein.

Wenn ein Signal vom Computer eingegeben wird, leuchtet die Betriebsanzeige grün auf und die Wiedergabe wird aktiviert. (Nach dem Einschalten des Gerätes kann es eine kurze Zeit dauern, bis die Wiedergabe aktiviert wird.)

• Wenn der Eingangsanschluss, an den der Computer angeschlossen ist, nicht gewählt ist, wird auf dem Bildschirm nichts angezeigt. Falls notwendig, sollte der Eingangsanschluss umgeschaltet werden. (rechte Spalte)

Hinweise: (bei Verwendung eines Analogsignals)

• Wenn Sie den Monitor zum ersten Mal in Betrieb nehmen oder während der Verwendung Systemeinstellungen geändert haben, führen Sie eine automatische Bildschirmeinstellung durch (S. 50).
• Wenn der Bildschirm eines angeschlossenen Notebooks so eingestellt ist, dass er gleichzeitig angezeigt wird, wird der MS-DOS-Bildschirm möglicherweise nicht einwandfrei angezeigt. Ändern Sie in diesem Fall die Einstellungen so, dass die Anzeige nur auf dem Monitor erfolgt.

Umschalten zwischen Eingangsanschlüssen

Mit der Taste INPUT schalten Sie die Signaleingangsanschlüsse um.

Der Eingangssignaltyp (ANALOG/DIGITAL) wird in den eckigen Klammern < > angezeigt.

Ausschalten des Monitors

1. Schalten Sie den Computer aus.
2. Drücken Sie den Netzschalter am Monitor.

Die Betriebsanzeige erlischt.

• Wenn der Monitor längere Zeit nicht verwendet wird, schalten Sie den Monitor mit dem

Hauptschalter aus und trennen Sie den Netzstecker von der Steckdose.

Analogsignal

1. Führen Sie zunächst eine automatische Einstellung durch. (S. 50)
2. Führen Sie bei Bedarf eine manuelle Einstellung durch. (S. 51)

Digitalsignal

Der Monitor kann in der Regel ohne Einstellung verwendet werden. Führen Sie bei Bedarf eine manuelle Einstellung durch. (S. 54)

Hinweis:

Alle Einstellungen bleiben auch nach dem Abschalten des Monitors gespeichert.

Zurücksetzen der Einstellungen

Zurücksetzen aller Einstellwerte

Alle Einstellwerte können mit einem Befehl auf die werksseitigen Einstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Tasten MENU und SELECT sowie den Netzschalter (d. h. Monitor einschalten). Wenn [ALL RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.

Hinweis:

• Während [ALL RESET] angezeigt wird, sind die Steuertasten deaktiviert.
• Falls sich die Werte nicht zurücksetzen lassen, wenn die Einstellung gesperrt ist, gehen Sie folgendermaßen vor. Heben Sie die Einstellsperre auf, bevor Sie die Steuertasten betätigen.

Zurücksetzen des Menüs ADJUSTMENT

Die Einstellwerte des Timings für das analoge Signal im Menü ADJUSTMENT können auf die ursprünglichen Werkseinstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor ein.
2. Drücken Sie gleichzeitig die Taste MENU und die Taste . Wenn [RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.

Einstellsperrfunktion

Wenn Sie die Steuertasten deaktivieren (d. h. die Sperre setzen), können keine Werte eingestellt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Taste MENU und den Netzschalter (d. h. Monitor einschalten). Drücken Sie weiterhin die Taste, bis die Meldung auf dem Bildschirm angezeigt wird.

Wenn das Menü nicht gesperrt ist: [ADJUSTMENT LOCKED] wird auf dem Bildschirm angezeigt, und die Sperre wird gesetzt.

Wenn das Menü gesperrt ist: [ADJUSTMENT UNLOCKED] wird auf dem Bildschirm angezeigt, und die Sperre wird aufgehoben.

Hinweis:

• Wenn die Sperre aktiviert ist, sind alle Tasten mit Ausnahme des Netzschalters deaktiviert.

Einstellen der Hintergrundbeleuchtung

Die Helligkeit der Hintergrundbeleuchtung kann eingestellt werden.

Führen Sie die Befehle aus, wenn kein OSD-MENU angezeigt wird. Wenn das OSD-MENU angezeigt wird, drücken Sie die Taste MENU (bei Bedarf mehrmals), und beginnen Sie mit der Einstellung, nachdem das OSD-MENU ausgeblendet wurde.

1. Wenn das OSD-MENU nicht angezeigt wird, drücken Sie die Taste ◀ oder die Taste ▶. Unten auf dem Bildschirm wird ein Helligkeitsbalken eingeblendet.

1. Stellen Sie die Helligkeit mit der Taste ◀ (dunkler) oder der Taste ▶ (heller) ein.

Der Helligkeitsbalken wird ca. 5 Sekunden nach dem letzten Befehl automatisch ausgeblendet.

Einstellen der Bildschirmanzeige (bei analogem Anschluss)

Automatische Bildschirmeinstellung

Die Optionen im Menü ADJUSTMENT können automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS).

Hinweis:

• Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

OSD für die automatische Einstellung

Zeigen Sie zunächst ein Bild an, das den gesamten Bildschirm sehr hell erscheinen lässt. Wenn Sie mit Windows arbeiten, können Sie das Einstellmuster auf der mitgelieferten CD-ROM verwenden (rechte Spalte).

Öffnen des Einstellmusters (für Windows)

Diese Anweisungen betreffen Windows 95/98/2000/Me/XP. Dabei wird von "Laufwerk D" als CD-ROM-Laufwerk ausgegangen.

1. Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers ein.
2. Öffnen Sie [Arbeitsplatz] und wählen Sie das CD-ROM-Laufwerk. Unter Windows 3.1 öffnen Sie den [Dateimanager] und wählen Sie Laufwerk D.
3. Doppelklicken Sie auf [Adj_uty.exe], um das Einstellprogramm auszuführen. Das Einstellmuster wird angezeigt.

Einstellmuster

Hinweise:

• Nach dem Ausführen aller Einstellungen drücken Sie am Computer die Taste [Esc], um das Einstellprogramm zu beenden.
• Wenn der Anzeigemodus Ihres Computers auf 65K Farben eingestellt ist, können die verschiedenen Farbgrade in den einzelnen Farbmustern dargestellt werden, oder die Graustufen sehen farbig aus. (Dies liegt an der Spezifikation des Eingangssignals und ist keine Funktionsstörung.)

Einstellen

1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

1. Drücken Sie die Taste

Der Bildschirm wird dunkel, und [ADJUSTING] wird angezeigt. Nach einigen Sekunden wird wieder das Menü ADJUSTMENT angezeigt. (Die automatische Einstellung ist hiermit abgeschlossen.)

1. Drücken Sie die Taste MENU viermal, um das OSD-MENÜ auszublenden.

Hinweise:

In den meisten Fällen reicht eine automatische Einstellung aus. - Falls erforderlich, können in folgenden Fällen nach der automatischen Einstellung auch noch manuelle Einstellungen vorgenommen werden (S. 51).

• Wenn eine weitere Feineinstellung erforderlich ist.
• Wenn das Videoeingangssignal des Computers Composite Sync oder Sync On Green ist. (Die automatische Einstellung ist eventuell nicht möglich.)
• Wenn [OUT OF ADJUST] angezeigt wird. (Wenn auf dem Bildschirm ein ganz dunkles Bild angezeigt wird, ist die automatische Bildschirmjustierung möglicherweise deaktiviert. Vergewissern Sie sich beim Ausführen einer automatischen Einstellung, dass entweder das Einstellmuster verwendet wird, oder versuchen Sie, ein Bild anzuzeigen, das den gesamten Bildschirm sehr hell erscheinen lässt.)

Manuelle Bildschirmeinstellung

Die Einstellungen können über das OSD-Menü vorgenommen werden.

OSD für die Einstellung

Wenn Sie mit Windows arbeiten, öffnen Sie das Einstellmuster auf der mitgelieferten CD-ROM. (S. 50)

Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden. Zeigen Sie dann ein Bild an, das den gesamten Bildschirm hell erscheinen lässt, und stellen Sie ihn mit Hilfe einer visuellen Überprüfung des tatsächlichen Tons ein.

Einstellen

1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

Jetzt können die gewünschten Menüoptionen eingestellt werden. Mit jedem Drücken der Taste MENU wird das nächste Menü ausgewählt. (ADJUSTMENT → GAIN CONTROL → COLOR CONTROL → MODE SELECT → OSD-MENÜ wird ausgeblendet)

Hinweise:

• Das OSD-MENÜ wird ca. 30 Sekunden nach dem letzten Befehl automatisch ausgeblendet.
• Diese Anweisungen basieren auf der Verwendung des Einstellmusters (für Windows) zum Vornehmen der Einstellungen.

Menü ADJUSTMENT

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden automatisch eingestellt.

Hinweise:

• Drücken Sie die Taste ▶, um [AUTO] auszuwählen.
• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zum nächsten Menü: Taste MENU

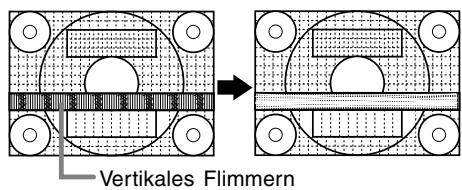

CLOCK

Die unterstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um vertikales Flimmern zu verhindern. (Tasten ◀ ▶)

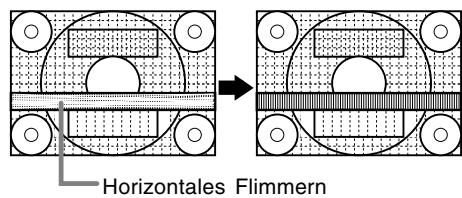

PHASE

Die unterstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um horizontales Flimmern zu verhindern. (Tasten ◀ ▶) Hinweis: Die Einstellungen unter PHASE dürfen erst erfolgen, nachdem CLOCK korrekt eingestellt wurde.

H-POS (horizontale Positionierung) und V-POS (vertikale Positionierung)

Um das Bildschirmbild innerhalb der Grenzen des Bildschirms zu zentrieren, justieren Sie die Werte links-rechts (H-POS) und oben-unten (V-POS). (Tasten ◀ ▶)

Menü GAIN CONTROL

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden mit der Funktion Auto Gain Control* automatisch eingestellt.

Hinweise:

• Drücken Sie die Taste ▷, um [AUTO] auszuwählen.
• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zum nächsten Menü: Taste MENU
• Funktion Auto Gain Control Die Funktion Auto Gain Control justiert den Kontrast und den Schwarzwert basierend auf der hellsten Farbe des angezeigten Bildes. Wenn Sie das Einstellmuster nicht verwenden, müssen Sie einen weißen Bereich in einer Höhe von 5 mm x 5 mm anzeigen setzen, ansonsten ist keine Einstellung möglich. (In diesen Fall wird [OUT OF ADJUST] angezeigt, und die Einstellwerte bleiben unverändert.)
• Wenn es sich bei dem vom Computer kommenden Signal um das Signal Composite Sync oder Sync on Green handelt, ist keine automatische Einstellung möglich. Nehmen Sie die Einstellung statt dessen manuell vor.

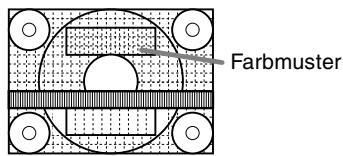

BLACK LEVEL

Die gesamte Bildschirmhelligkeit kann während der Anzeige des Farbmusters eingestellt werden (Tasten ▷

CONTRAST

Während der Anzeige des Farbmusters können die Einstellungen so erfolgen, daß alle Abstufungen angezeigt werden. (Tasten ◁

COLOR CONTROL Menu

Hinweise:

• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zum nächsten Menü: Taste MENU

COLOR MODE

Der Farbton kann wie nachstehend beschrieben eingestellt werden.

STD ...... Zeigt das Bild mit den Farbtönen der Originaleinstellung des LCD-Bildschirms an.

sRGB ... sRGB ist eine internationale Norm für die Farbwiedergabe laut IEC-Spezifikation (International Electrotechnical Commission - Internationaler Ausschuss für Elektronik). Die Farbumwandlung erfolgt unter Berücksichtigung der Merkmale der Flüssigkristalle und gibt die Farbtöne dem Originalbild stark entsprechend wieder.

VIVID... Zeigt ein Bild mit dynamischen und lebendigen Primärfarben an.

• Wenn [sRGB] oder [VIVID] gewählt wurde, können die Punkte nach der [WHITE BALANCE] nicht eingestellt werden.

Die folgenden Punkte können bei Einstellung von [COLOR MODE] auf [STD] eingestellt werden.

WHITE BALANCE

Nach der Wahl von [WHITE BALANCE] drücken Sie die Taste zur Anzeige des Einstellungsmenüs.

Hinweise:

• Bei einer anderen Einstellung als [STD] können nicht alle Abstufungen angezeigt werden. Um alle Abstufungen anzuzeigen, stellen Sie [STD] ein.
• Wählen Sie [COOL], [-], [STD], [-], [WARM] oder [USER] mit den Tasten aus.
• Wenn USER ausgewählt wird, werden die Einstellwerte für [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] angezeigt, damit die Feineinstellung vorgenommen werden kann.

Einstellen der Bildschirmanzeige (bei analogem Anschluss)

• Wählen Sie [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] mit der Taste SELECT aus.
• Nach Abschluss der Einstellung: Taste MENU drücken.

COOL: Farbton mit stärkerem Blaustich als normal

Farbton mit leicht stärkerem Blaustich als normal

STD: Farbton entspricht der Standardeinstellung

Farbton mit leicht stärkerem Rotstich als normal

WARM: Farbton mit stärkerem Rotstich als normal

USER

R-CONTRAST: für blau-grün

für rot

G-CONTRAST: für violett

für grün

B-CONTRAST: für gelb

für blau

GAMMA

Das Bild so einstellen, dass dunkle und helle Bildteile sichtbar wiedergegeben werden. Wenn das Bild zu dunkel und schwer zu erkennen ist, sollte der Zahlenwert erhöht werden. Wenn das Bild zu hell und schwer zu erkennen ist, sollte der Zahlenwert verringert werden. (Tasten ◀ ▶)

HUE

Der Farbton kann eingestellt werden. (Tasten ◀ ▶)

SATURATION

Die Farbsättigung kann eingestellt werden. (Tasten ◀ ▶)

Bei Einstellung auf den niedrigsten Wert ist das Bild schwarz und weiß.

Menü MODE SELECT

Hinweise:

• Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können.
• So wählen Sie eine Menüoption: Taste SELECT
• Nach Abschluss der Einstellung: Taste MENU

OSD H-POSITION (OSD horizontale Position)

Die Position der OSD-Anzeige kann nach links und rechts verschoben werden. (Tasten ◀ ▶)

OSD V-POSITION (OSD vertikale Position)

Die Position der OSD-Anzeige kann nach oben und unten verschoben werden. (Tasten ◀ ▶)

OSD PIVOT

Die Ausrichtung der OSD-Anzeige kann geändert werden. (Tasten ◀/▶)

ON: Einstellung auf vertikale Anzeige

OFF: Einstellung auf horizontale Anzeige

400LINES (Auflösungsgrad)

Sie können die horizontale Auflösung des Bildschirms mit 400 Zeilen festlegen, wenn Sie US-Text usw. verwenden. (Tasten ◀/▶)

640: 640 x 400 Punktemodus

720: 720 x 400 Punktemodus (US-Text usw.)

Hinweis:

• Da die Auflösungseingabe für einen anderen Wert als 400 Zeilen automatisch erfolgt, muss diese Auflösung nicht eingestellt werden.

SCALING (Skalierungsgrad)

Justiert das Bild auf die optimale Schärfe, wenn die Ansichtsgröße festgelegt ist. (Tasten ◀/▶)

LANGUAGE

Die auf dem Bildschirm angezeigten Meldungen und der Inhalt der OSD-Menüs kann auf die folgenden Sprachen eingestellt werden.

English, Deutsch, Französisch, Niederländisch, Spanisch, Italienisch, Schwedisch

1. Nach der Wahl von [LANGUAGE] die Taste drücken. Das Menü zur Wahl der Sprache wird angezeigt.
2. Wählen Sie die gewünschte Sprache mit der Taste SELECT.
3. Die Taste MENU drücken.

Das Menü zur Wahl der Sprache erlischt.

Einstellen der Bildschirmanzeige (bei digitalem Anschluss)

Die Einstellungen können über das OSD-Menü vorgenommen werden.

OSD für die Einstellung

Wenn Sie mit Windows arbeiten, öffnen Sie das Einstellmuster auf der mitgelieferten CD-ROM. (S. 50) Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden. Zeigen Sie dann ein Bild an, das den gesamten Bildschirm hell erscheinen lässt, und stellen Sie ihn mit Hilfe einer visuellen Überprüfung des tatsächlichen Tons ein.

Einstellen

1. Drücken Sie die Taste MENU. Das Menü COLOR CONTROL wird angezeigt.

Jetzt können die gewünschten Menüoptionen eingestellt werden. Mit jedem Drücken der Taste MENU wird das nächste Menü ausgewählt. (COLOR CONTROL → MODE SELECT → OSD-Menü wird ausgeblendet)

Hinweise:

• Das OSD-MENÜ wird ca. 30 Sekunden nach dem letzten Befehl automatisch ausgeblendet.
• Diese Anweisungen basieren auf der Verwendung des Einstellmusters (für Windows) zum Vornehmen der Einstellungen.

COLOR CONTROL Menü

Hinweise:

• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zum nächsten Menü: Taste MENU

COLOR MODE

Der Farbton kann wie nachstehend beschrieben eingestellt werden.

STD .... Zeigt das Bild mit den Farbtönen der Originaleinstellung des LCD-Bildschirms an.

sRGB ... sRGB ist eine internationale Norm für die Farbwiedergabe laut IEC-Spezifikation (International Electrotechnical Commission - Internationaler Ausschuß für Elektronik). Die Farbumwandlung erfolgt unter Berücksichtigung der Merkmale der Flüssigkristalle und gibt die Farbtöne dem Originalbild stark entsprechend wieder.

VIVID... Zeigt ein Bild mit dynamischen und lebendigen Primärfarben an.

• Wenn [sRGB] oder [VIVID] gewählt wurde, können die Punkte nach der [WHITE BALANCE] nicht eingestellt werden.

Die folgenden Punkte können bei Einstellung von [COLOR MODE] auf [STD] eingestellt werden.

WHITE BALANCE

Nach der Wahl von [WHITE BALANCE] drücken Sie die Taste \triangleright zur Anzeige des Einstellungsmenüs.

Hinweise:

• Bei einer anderen Einstellung als [STD] können nicht alle Abstufungen angezeigt werden. Um alle Abstufungen anzuzeigen, stellen Sie [STD] ein.
• Wählen Sie [COOL], [-], [STD], [-], [WARM] oder [USER] mit den Tasten \triangleleft aus.
• Wenn USER ausgewählt wird, werden die Einstellwerte für [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] angezeigt, damit die Feineinstellung vorgenommen werden kann.

Einstellen der Bildschirmanzeige (bei digitalem Anschluss)

• Wählen Sie [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] mit der Taste SELECT aus.
• Nach Abschluss der Einstellung: Taste MENU

COOL.... Farbton mit stärkerem Blaustich als normal

Farbton mit keinem stärkeren Blaustich als normal

STD .... Farbton entspricht der Standardeinstellung

Farbton mit leicht stärkerem Rotstich als normal

WARM . Farbton mit stärkerem Rotstich als normal

USER

R-CONTRAST .... für blau-grün

für rot

G-CONTRAST .... für violett

für grün

B-CONTRAST .... für gelb

für blau

GAMMA

Das Bild so einstellen, dass dunkle und helle Bildteile sichtbar wiedergegeben werden. Wenn das Bild zu dunkel und schwer zu erkennen ist, sollte der Zahlenwert erhöht werden. Wenn das Bild zu hell und schwer zu erkennen ist, sollte der Zahlenwert verringert werden. (Tasten ◀)

HUE

Der Farbton kann eingestellt werden. (Tasten ◀)

SATURATION

Die Farbsättigung kann eingestellt werden. (Tasten ▶)

Bei Einstellung auf den niedrigsten Wert ist das Bild schwarz und weiß.

Menü MODE SELECT

Hinweise:

• Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können.
• So wählen Sie eine Menüoption: Taste SELECT
• Nach Abschluss der Einstellung: Taste MENU

OSD H-POSITION (OSD horizontale Position)

Die Position der OSD-Anzeige kann nach links und rechts verschoben werden. (Tasten ◀)

OSD V-POSITION (vertikale Position des OSD)

Die Position der OSD-Anzeige kann mit den Tasten und nach oben und unten verschoben werden.

OSD PIVOT

Die Ausrichtung der OSD-Anzeige kann mit den Tasten und geändert werden.

ON: Einstellung auf vertikale Anzeige

OFF: Einstellung auf horizontale Anzeige

400LINES (Auflösungsgrad)

Sie können die horizontale Auflösung des Bildschirms auf 400 Zeilen festlegen, wenn Sie US-Text usw. verwenden. (Tasten und )

640: 640 x 400 Punktemodus

720: 720 x 400 Punktemodus (US-Text usw.)

Hinweis:

• Da die Auflösungseingabe für einen anderen Wert als 400 Zeilen automatisch erfolgt, muss diese Auflösung nicht eingestellt werden.

SCALING (Skalierungsgrad)

Justiert das Bild auf die optimale Schärfe, wenn die Ansichtsgröße festgelegt ist. (Tasten und )

LANGUAGE

Die auf dem Bildschirm angezeigten Meldungen und der Inhalt der OSD-Menüs können auf die folgenden Sprachen eingestellt werden.

Englisch, Deutsch, Französisch, Niederländisch, Spanisch, Italienisch, Schwedisch

1. Nach der Wahl von [LANGUAGE] die Taste drücken. Das Menü zur Wahl der Sprache wird angezeigt.
2. Wählen Sie die gewünschte Sprache mit der Taste SELECT.
3. Die Taste MENU drücken. Das Menü zur Wahl der Sprache erlischt.

Pflege des Monitors

Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie Reinigungsarbeiten am Monitor ausführen.

Gehäuse und Bedienfeld

Wischen Sie das Gehäuse und das Bedienfeld mit einem weichen, trockenen Tuch vorsichtig sauber. Falls starke Verschmutzungen auftreten, geben Sie etwas neutrales Reinigungsmittel auf ein feuchtes, weiches Tuch, wringen Sie es gut aus, und wischen Sie den Monitor sauber.

LCD-Bildschirm

Wischen Sie Schmutz und Staub von der Oberfläche des LCD-Bildschirms mit einem weichen, trockenen Tuch vorsichtig ab. (Es eignet sich ein weiches Tuch, beispielsweise ein Gaze-Tuch, das auch zum Reinigen von Linsen verwendet wird.)

ACHTUNG!

• Verwenden Sie auf keinen Fall Verdünner, Benzin, Alkohol, Glasreiniger usw., da dies Farb- oder Formveränderungen hervorrufen kann.
• Verkratzen Sie den Monitor nicht mit harten Gegenständen oder durch zu starken Andruck, da dies bleibende Spuren hinterlassen oder Funktionsstörungen hervorrufen kann.

Lagerung

Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

ACHTUNG!

Lassen Sie den Monitor nicht über längere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommen, da dies Farb- oder Formveränderungen verursachen kann.

Fehlersuche

Falls Störungen am Monitor auftreten, prüfen Sie erst folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Falls sich die Störung hiermit nicht beheben lässt, wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an die nächstgelegene autorisierte Sharp-Kundendienstzentrale.

Die Leuchtstoffröhren des Monitors weisen eine begrenzte Lebensdauer auf.

• Wenn der Bildschirm dunkler wird, ständig flimmert oder überhaupt nicht mehr leuchtet, muss die Leuchtstoffröhre evtl. erneuert werden. Wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an das nächste autorisierte Sharp-Kundendienstzentrum. (Nehmen Sie diesen Austausch niemals selbst vor.)
• Am Anfang kann aufgrund der Eigenschaften der Leuchtstoffröhre Flimmern auftreten. (Es handelt sich dabei nicht um eine Funktionsstörung.) Schalten Sie in diesem Fall probeweise den Monitor aus und wieder ein.

Auf dem Monitor wird nichts angezeigt (Betriebsanzeige leuchtet nicht).

• Ist das Netzkabel richtig angeschlossen? (S. 46)

Auf dem Monitor wird nichts angezeigt (Betriebsanzeige leuchtet).

• Ist der Computer richtig angeschlossen? (S. 45)
• Ist der Computer eingeschaltet?
• Wurde auf den richtigen Signaleingangsanschluss umgeschaltet? (S. 47)
• Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S. 58)
• Wurde der Computer in den Stromsparmodus gesetzt?

Die Steuertasten funktionieren nicht

• Ist die Einstellsperre aktiviert? (S. 49)

Das Bild wird verzerrt angezeigt.

• Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S. 58)
• Wenn Sie das Analogsignal verwenden, führen Sie die automatische Einstellung durch. (S. 50)
• Falls Sie die Frequenz am verwendeten Computer ändern, setzen Sie die Frequenzwerte herab.

Produktspezifikationen

LCD-Anzeige

46 cm diagonal gemessen

TFT LCD-Modul mit erweiterter Super-V und

Antireflexbeschichtung

Auflösung (max.)

SXGA 1280 x 1024 Pixel

Anzeigbare Farben (max.)

16,77 Millionen Farben (8 Bit)

Helligkeit (max.)

220 cd/m²

Punktabstand

0,2805 (H) x 0,2805 (V) mm

Kontrastverhältnis

400:1

Blickwinkel

Links-rechts 170° , offen-unten 170°

Bildschirmanzeigegröße

Horizontal 359 mm x vertikal 287,2 mm

Videosignal

Analog: Analog RGB (0,7Vp-p) [75 Ω]

Digital: DVI-Standard basiert auf 1.0

Sync-Signal

Separate Sync (TTL-Pegel: +/-), Sync on

Green, Composite Sync (TTL-Pegel: +/-)

Erweiterungskompensation

Digitales Screening (Anzeigevergrößerung zur

Korrektur von VGA/SVGA/XGA)

[Vergrößerung (gesamter Bildschirm)]

Plug & Play

VESA: DDC2B-kompatibel

Power Management

VESA: basiert auf DPMS

DVI: basiert auf DMPM

Eingangssignalanschluss

29-polig DVI-I x 2

USB-Hubfunktion

1 vorgeschalteter Anschluss, 2 nachgeschaltete

Anschlüsse (Hub mit eigener Stromversorgung

gemäß Rev.1.1)

Einstellung der Höhe

Einstellungsbereich: ca. 80 mm

Bildschirmdrehung

Im Uhrzeigersinn 0° - 90°

Bildschirmneigung

nach oben 0° - 30°, nach unten 0° - 5°

Bildschirmdrehung

90° von links nach rechts

Stromversorgung

100 - 240 VAC, 50/60 Hz

Umgebungstemperatur

5-35°C

Leistungsaufnahme

51 W (wenn der USB-Steckanschluss nicht

verwendet wird)

(57 W max., 2,9 W im Energiesparmodus)

Abmessungen (B × T × H) (Einheiten: mm)

Bei vertikaler Anzeige: 395 × 213 × 427

Bei horizontaler Anzeige: 324 × 213 × 463

Gewicht

ca. 8,9 kg

Nur Anzeigebereich, ca. 5,7 kg

Abmessungen (Einheiten: mm)

Digitalsignalkabel:

ca. 2,0 m

Analogsignalkabel:

ca. 2,0 m

USB-Kabel:

ca. 1,8 m

Relevante Signaltakte (analog)

Anzeigemodus		Hsync	Vsync	Punktfrequenz
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
		80.0kHz	75Hz	135.0MHz
US-Text	720x400	31.5kHz	70Hz	28.3MHz
Power Macintosh-Serie	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz
	1152x870	68.7kHz	75Hz	100.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
		80.0kHz	75Hz	135.0MHz
Sun Ultra-Serie	1024x768	48.3kHz	60Hz	64.13MHz
		53.6kHz	66Hz	70.4MHz
		56.6kHz	70Hz	74.25MHz
	1152x900	61.8kHz	66Hz	94.88MHz
		71.8kHz	76.2Hz	108.23MHz
	1280x1024	71.7kHz	67.2Hz	117.01MHz
		81.1kHz	76Hz	134.99MHz

Die empfohlene Auflösung ist 1280 x 1024. - Alle nur mit Non-Interlace. Die Werte für die Serien Power Macintosh und Sun Ultra sind lediglich Referenzwerte. Für den Anschluss ist evtl. ein anderer Adapter (separat erhältlich) notwendig. - Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab. - Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Relevante Signaltakte (digital)

Anzeigemodus		Hsync	Vsync	Punktfrequenz
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
US-Text	720x400	31.5kHz	70Hz	28.3MHz

Die empfohlene Auflösung ist 1280 x 1024. - Alle nur mit Non-Interlace. - Ein Computer mit einem Ausgangsanschluss gemäß DVI (DVI-D 24-polig oder DVI-I 29-polig) und mit SXGA-Ausgangsfunktion kann hier angeschlossen werden. Unter Umständen erscheint die Anzeige nicht einwandfrei. Dies ist vom Typ des angeschlossenen Computers abhängig. - Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab. - Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Pinbelegung des DVI-I-Eingangsanschlusses

Nr.	Funktion	Nr.	Funktion
1	TMDS-Daten 2-	16	Hot-Plug-Erkennung
2	TMDS-Daten 2+	17	TMDS-Daten 0-
3	TMDS-Daten 2/4 abgeschirmt	18	TMDS-Daten 0+
4	nicht belegt	19	TMDS-Daten 0/5 abgeschirmt
5	nicht belegt	20	nicht belegt
6	DDC-Takt	21	nicht belegt
7	DDC-Daten	22	TMDS-Takt abgeschirmt
8	Vertikal synchronisiertes Analog signal	23	TMDS-Takt +
9	TMDS-Daten 1-	24	TMDS-Takt -
10	TMDS-Daten 1+	C1	Analoges rotes Bildsignal
11	TMDS-Daten 1/3 abgeschirmt	C2	Analoges grüne Bildsignal
12	nicht belegt	C3	Analoges blaes Bildsignal
13	nicht belegt	C4	Horizontal synchronisiertes Analog signal
14	+5V	C5	Analog-GND
15	GND

DDC (Plug & Play)

Dieser Monitor unterstützt den Standard VESA DDC (Display Data Channel).

DDC ist ein Signalstandard zum Ausführen von Plug & Play-Funktionen am Monitor oder PC. Er überträgt Informationen, beispielsweise den Auflösungsgrad, zwischen dem Monitor und dem PC. Sie können diese Funktion anwenden, wenn Ihr PC DDC-kompatibel und so gesetzt ist, dass er den Plug & Play-Monitor erkennen kann.

Aufgrund der vielen verschiedenen Systeme gibt es weitere Varianten von DDC. Dieser Monitor arbeitet mit DDC2B.

Power Management

Der Monitor basiert auf den Standards VESA

DPMS*1 und DVI DPM*2.

Um die Power Management-Funktion des Monitors zu aktivieren, müssen sowohl die Videokarte als auch der Computer den Standards VESA DPMS und DVI DMPM entsprechen.

DPMS-Modus	Bild-schirm	Leistungs-aufnahme	H-sync	V-sync
EIN	Anzeige ein	51W*	Ja	Ja
STANDBY	Anzeige aus	2,9W	Nein	Ja
SUSPEND			Ja	Nein
AUS			Nein	Nein

*Wenn der USB-Steckanschluss nicht verwendet wird

DMPM -Modus	Bild-schirm	Leistungs-aufnahme
EIN	Anzeige ein	51W*
AUS	Anzeige aus	2,9W

*Wenn der USB-Steckanschluss nicht verwendet wird

Installieren der Setup-Informationen und des ICC-Profils (Für Windows)

Je nach dem verwendeten Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen usw. eventuell über den Computer erfolgen. Führen Sie in diesem Fall die unten beschriebenen Schritte zum Installieren der Monitor-Setup-Informationen aus. (Je nach dem verwendeten Computertyp oder Betriebssystem können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers.)

Informationen zum ICC-Profil

Ein ICC-Profil (International Color Consortium) ist eine Datei, in der die Farbeigenschaften des LCD-Monitors beschrieben sind. Durch Einsatz einer Anwendung, die mit einem ICC-Profil zusammenarbeitet, lässt sich eine hohe Farbauflösung erzielen.

• Windows98/2000/Me/XP verwenden alle das ICC-Profil.
• Beim Installieren der Setup-Informationen unter Windows98/2000/Me/XP (unten beschrieben) wird auch das ICC-Profil installiert. Falls Sie nur das ICC-Profil installieren möchten, lesen Sie die Anweisungen unter "Installieren des ICC-Profils" auf Seite 62.
• Bei Verwendung des ICC-Profils setzen Sie [COLOR MODE] und [WHITE BALANCE] auf [STD], und [GAMMA], [HUE] und [SATURATION] auf [0] ein.

Für Windows 95

Installieren der Monitor-Setup-Informationen unter Windows 95. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Dabei wird von "Laufwerk D" als CD-ROM-Laufwerk angenommen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced Properties] und [Monitor] und dann auf [Change].
5. Klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
6. Bestätigen Sie, dass die Monitordetails ausgewählt sind, und klicken Sie auf [O
7. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply].
8. Klicken Sie auf [OK], und schließen Sie das Fenster.

Für Windows 98

Installieren der Monitor-Setup-Informationen unter Windows 98 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Dabei wird von "Laufwerk D" als CD-ROM-Laufwerk ausgegangen.

Wenn der "Add new Hardware Wizard" angezeigt wird:

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf [Next].
3. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want], und klicken Sie auf [Next].
4. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
5. Bestätigen Sie, dass die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add new Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.

Wenn der "Add new Hardware Wizard" nicht angezeigt wird:

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Einstellungen] die Option [Systemsteuerung].
3. Doppelklicken Sie auf [Anzeige].
4. Klicken Sie auf [Einstellungen], [Erweitert] und [Monitor].
5. Aktivieren Sie unter [Optionen] [Plug & Play-Monitore automatisch erkennen] und klicken Sie auf [Ändern].
6. Klicken Sie auf [Weiter].
7. Klicken Sie auf [Liste aller Treiber in einer bestimmten Position anzeigen, damit Sie den gewünschten Treiber auswählen können.] und dann auf [Weiter].
8. Wenn [Modelle] angezeigt wird, klicken Sie auf [Datenträger], bestätigen Sie, dass kein [Herstellerdateien kopieren von:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
9. Bestätigen Sie, dass die Monitordetails ausgewählt sind, klicken Sie dann auf [Weiter], [Weiter] und auf [Fertig stellen].
10. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Übernehmen].
11. Klicken Sie auf [OK] und schließen Sie das Fenster.

Installieren der Setup-Informationen und des ICC-Profils (für Windows)

Für Windows 2000

Installieren der Monitor-Setup-Informationen unter Windows 2000 und Festlegen des Monitor-ICC-Profils als voreingestellter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Dabei wird von "Laufwerk D" als CD-ROM-Laufwerk ausgegangen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced] und [Monitor].
5. Klicken Sie auf [Properties], [Driver] und [Update Driver].
6. Wenn [Upgrade Device Driver Wizard] angezeigt wird, klicken Sie auf [Next].
7. Aktivieren Sie [Display a list of the known drivers for this device so that I can choose a specific driver], und klicken Sie auf [Next].
8. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
9. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next].
10. Klicken Sie auf [Next], vergewissern Sie sich, dass der Name des Monitors angezeigt wird, und klicken Sie auf [Finish]. Wenn [The Digital Signature Not Found] angezeigt wird, klicken Sie auf [Yes].
11. Klicken Sie auf [Close]. 12. Klicken Sie auf [OK], und schließen Sie das Fenster.

Für Windows Me

Installieren der Monitor-Setup-Informationen unter Windows Me und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Dabei wird von "Laufwerk D" als CD-ROM-Laufwerk ausgegangen.

Wenn der "Add new Hardware Wizard" angezeigt wird:

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Aktivieren Sie [Specify the location of the driver (Advanced)] und klicken Sie auf [Next].
3. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want] und klicken Sie auf [Next].
4. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
5. Wählen Sie die Monitordetails aus der Liste aus, klicken Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add new Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.

Wenn der "Add new Hardware Wizard" nicht angezeigt wird:

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced] und [Monitor].
5. Aktivieren Sie unter [Options] [Automatically detect Plug & Play monitors] und klicken Sie auf [Change].
6. Aktivieren Sie [Specify the location of the driver (Advanced)] und klicken Sie auf [Next].
7. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want] und klicken Sie auf [Next].
8. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
9. Wählen Sie die Monitordetails, klicken Sie dann auf [Next], [Next] und auf [Finish].
10. Prüfen Sie, ob die Monitordetails angezeigt werden, und klicken Sie dann auf [Apply].
11. Klicken Sie auf [OK], und schließen Sie das Fenster.

Installieren der Setup-Informationen und des ICC-Profils (Für Windows)

Für Windows XP

Installieren der Monitor-Setup-Informationen unter Windows XP und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Dabei wird von "Laufwerk D" als CD-ROM-Laufwerk angenommen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced] und [Monitor].
5. Klicken Sie auf [Properties], [Driver] und [Update Driver].
6. Wenn [Hardware Update Wizard] angezeigt wird, aktivieren Sie [Install from a list or specific location [Advanced]], und klicken Sie auf [Next].
7. Aktivieren Sie [Don't search. I will choose the driver to install.], und klicken Sie auf [Next].
8. Aktivieren Sie [Have Disk], bestätigen Sie, dass [D:] angezeigt wird, und klicken Sie dann auf [OK].
9. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next].
10. Vergewissern Sie sich, dass der Name des Monitors angezeigt wird, und klicken Sie auf [Finish]. Wenn [has not passed Windows Logo testing...] angezeigt wird, klicken Sie auf [Continue Anyway].
11. Klicken Sie auf [Close]. 12. Klicken Sie auf [OK], und schließen Sie das Fenster.

Installieren des ICC-Profils

Installieren des Monitor-ICC-Profils (Wenn die Setup-Informationen bereits installiert wurden, ist auch das Profil bereits installiert. Es braucht dann nicht mehr extra installiert zu werden.)

Dabei wird von "Laufwerk D" als CD-ROM-Laufwerk ausgegangen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings] und [Advanced].
5. Klicken Sie auf [General], und wählen Sie unter [Compatibility] die Option [Apply the new display setting without restarting]. Klicken Sie dann auf [Color Management].
6. Klicken Sie auf [Add], und wählen Sie als Dateipfad CD-ROM aus.
7. Wählen Sie das Farbprofil, das Sie installieren möchten, und klicken Sie auf [Add].
8. Wählen Sie das Profil, und klicken Sie auf [Set As Default].
9. Klicken Sie auf [OK], und schließen Sie das Fenster.
10. Bei Verwendung des ICC-Profils setzen Sie [COLOR MODE] und [WHITE BALANCE] auf [STD], und [GAMMA], [HUE] und [SATURATION] auf [0] ein.

Informationen zum ColorSync-Profil (für MacOS)

Informationen zum ColorSync-Profil

ColorSync ist das Farbverwaltungssystem der Apple Corporation. Damit erkennt das System die Farbauflösung bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreibt die Farbeigenschaften des LCD-Monitors.

Hinweise:

• Das ColorSync-Profil dieses Monitors kann zusammen mit MacOS 8.5 oder höher eingesetzt werden.
• Bei Verwendung des ColorSync-Profils setzen Sie [COLOR MODE] und [WHITE BALANCE] auf [STD], und [GAMMA], [HUE] und [SATURATION] auf [0] ein.

Einstellen des ColorSync-Profils

Hinweise:

• Außerdem muss auf Ihrem System PC Exchange oder File Exchange installiert sein.
• Je nach dem verwendeten Computertyp oder Betriebssystem können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers.
• Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
• Das von der Anwendung verwendete Profil in den ColorSync-Profil-Ordner im System-Ordner kopieren.
• Wählen Sie mit Hilfe von ColorSync im Kontrollfeld das zu verwendende Profil aus.

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms

Ein Arm oder Fuß basierend auf dem VESA-Standard (separat erhältlich) kann am Monitor angebracht werden.

Der Arm oder Fuß muss vom Kunden gesondert erworben werden.

Verwendbare Arme oder Füße

Wenn ein Arm oder Fuß installiert werden soll, ist Folgendes zu beachten.

• Kompatibilität mit dem VESA-Standard
• Zwischen den Schraubenbohrungen in dem zu befestigenden Abschnitt muss ein Abstand von mindestens 100 mm x 100 mm vorliegen.
• Er darf nicht abfallen oder abbrechen, nachdem er am Monitor befestigt wurde.

Befestigen des Arms oder Fußes

• Achten Sie darauf, dass Sie das Kabel nicht überdehnen, und schließen Sie kein Verlängerungskabel an, da dies Funktionsstörungen hervorrufen kann.
• Beachten Sie neben diesen Anweisungen auch die Installationsanweisungen in der Anleitung, die im Lieferumfang des Arms oder Fußes enthalten ist.
• Das Kabel abtrennen.
• Breiten Sie ein weiches Tuch auf einer waagerechten Oberfläche aus.
• Legen Sie den Monitor mit der Anzeigeseite nach unten darauf. Achten Sie darauf, dass der Monitor nicht beschädigt wird.

ACHTUNG:

Vorsicht: Das Display und den Ständer fest anfassen und vorsichtig kippen. Wenn der Monitor gekippt ist, kann der Ständer plötzlich herausspringen und Verletzungen verursachen.

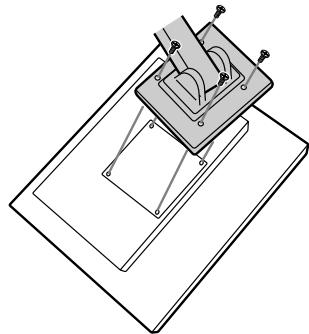

1. Lösen Sie die vier Schrauben und nehmen Sie den Monitorfuß ab.

Hinweise:

• Der Fuß ist nur für diesen Monitor bestimmt. Verwenden Sie ihn für keine anderen Geräte oder nutzen Sie ihn auf keine andere Weise.
• Wir empfehlen, die vier abgenommenen Schrauben zusammen mit dem abgenommenen Fuß aufzubewahren, damit Sie den Fuß wieder mit den dazugehörigen Schrauben verwenden können.

Die Verwendung anderer Schrauben kann den Monitor im Innern beschädigen.

ACHTUNG:

Nicht den Ständer zerlegen. Bauteile können herausspringen und Verletzungen verursachen.

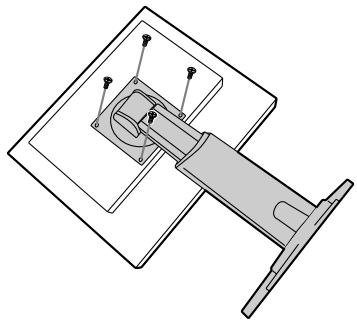

1. Befestigen Sie den Arm mit den vier Schrauben am Monitor.

Hinweis:

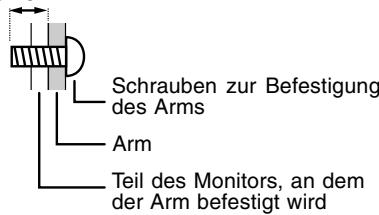

• Zur Befestigung des Arms sollen die M4-Schrauben verwendet werden, die in einer Länge von 6 mm ~ 8 mm über die Fläche, an der sie befestigt werden, hervorstehen. Wenn Sie eine andere Schraubenart verwenden, kann der Monitor herunterfallen oder das Innere des Monitors beschädigt werden.

6-8mm

Informationen zur Pivot-Software (vertikale oder horizontale Anzeige)

Beim Drehen soll die Ausrichtung des Displays unter Verwendung der Pivot-Software geändert werden.

Kompatible Betriebssysteme (OS) für die Pivot-Software (Probeversion), die mit dem Monitor mitgeliefert wird:

Windows 98/2000/Me/XP

Macintosh OS 8.x - 9.1

• Abhängig vom verwendeten Grafik-Beschleuniger kann die Verwendung der Pivot-Software nicht möglich sein, selbst wenn ein kompatibles Betriebssystem verwendet wird.

Für Produktinformationen und Fragen bezüglich Pivot-Software:

1. Beenden Sie alle laufenden Programme.
2. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
3. Öffnen Sie den [My Computer] der CD-ROM.
4. Doppelklicken Sie den Ordner [Pivot].
5. Doppelklicken Sie [SETUP.exe].
6. Klicken Sie [Next] an.
7. Wählen Sie [I accept the terms in the License Agreement].
8. Klicken Sie [Next] an.
9. Geben Sie Ihre Kundeninformationen ein: [User Name] und [Organization]. 10. Klicken Sie [Next] an. 11. Klicken Sie [Install] an. Die Installation beginnt.
10. Wenn die Meldung zur Beendigung der Installation angezeigt wird, klicken Sie [Next] an. 13. Klicken Sie [Finish] an.
11. Klicken Sie [Yes] an und starten Sie Ihren Computer neu.

Für Macintosh

1. Beenden Sie alle laufenden Programme.
2. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
3. Öffnen Sie die CD-ROM.
4. Doppelklicken Sie den Ordner [Pivot].
5. Wählen Sie die gewünschte Sprache.
6. Doppelklicken Sie [Install MacPortrait].
7. Ziehen Sie das [MacPortrait Install]-Symbol auf das gewünschte Laufwerk. Die Installation beginnt.
8. Wenn die Meldung zur Beendigung der Installation angezeigt wird, klicken Sie [Restart] an.

Umschalten der Display-Ausrichtung

Für Windows

Wählen Sie [Rotate] durch das Anklicken mit der rechten Maustaste oder klicken Sie auf der unteren rechten Seite der Anzeige an.

Jedesmal bei der Wahl von [Rotate] ändert sich die Ausrichtung des Displays.

Für Macintosh

Wählen Sie [ROTATE Now] auf der rechten Seite der Anzeige.

auf der unteren

Jedesmal bei der Wahl von [ROTATE Now] ändert sich die Ausrichtung des Displays.

Die Drehung des Displays zur Übereinstimmung der Ausrichtung des Displays wird manuell ausgeführt. (S.43) Die Ausrichtung des Displays im OSD-Menü wird unter Verwendung von [OSD PIVOT] im Menü [MODE SELECT] umgeschaltet. (S.53,55)

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.
