LL-T1820-B - Monitor SHARP - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD color
Marca	SHARP
Modelo	LL-T1820-B
Diagonal de la pantalla	46 cm (18,1 pulgadas)
Resolución máxima	SXGA 1280 x 1024 píxeles
Número de colores	16,77 millones (8 bits)
Luminosidad	220 cd/m²
Contraste	400:1
Ángulo de visión (H/V)	170° / 170°
Superficie de visualización	359 x 287,2 mm
Entradas de vídeo	2 x DVI-I (29 pines)
Hub USB	2 puertos descendentes, 1 ascendente (USB 1.1)
Alimentación	AC 100-240 V, 50/60 Hz
Consumo eléctrico	51 W (máx. 57 W, reposo 2,9 W)
Dimensiones (An x Pr x Al) - ancho	395 x 213 x 427 mm
Dimensiones (An x Pr x Al) - altura	324 x 213 x 463 mm
Peso total	Aprox. 8,9 kg
Peso de la pantalla sola	Aprox. 5,7 kg
Compatibilidad VESA	100 x 100 mm
Ajustes	Altura (80 mm), inclinación, pivote, rotación
Modos de color	STD, sRGB, VIVID
Idiomas OSD	Inglés, alemán, francés, holandés, español, italiano, sueco
Normas ambientales	TCO'95/99, ENERGY STAR
Función de seguridad	Bloqueo Kensington

Preguntas frecuentes - LL-T1820-B SHARP

¿Cómo ajustar automáticamente la imagen del monitor?

Para un ajuste automático, muestre una imagen clara (use la carta de ajuste en el CD-ROM suministrado), luego presione el botón MENU, seleccione ADJUSTMENT, y presione el botón para iniciar el ajuste automático. El mensaje ADJUSTING aparece durante la operación.

¿Qué hacer si la pantalla no se enciende?

Primero verifique que el cable de alimentación esté correctamente enchufado y que el interruptor principal esté en ON. Asegúrese también de que el cable de señal esté bien conectado. Si el LED de alimentación no se enciende, contacte a un servicio autorizado.

¿Cómo limpiar la pantalla LCD del SHARP LL-T1820-B?

Use un paño suave y seco (como una gasa para lentes) para limpiar suavemente el panel. Nunca use disolvente, alcohol, gasolina o limpiador de vidrios, ya que pueden dañar la pantalla. Para el chasis, un paño suave ligeramente humedecido con un detergente neutro es adecuado.

¿El monitor tiene función de rotación de pantalla?

Sí, la pantalla puede girar 90° en el sentido de las agujas del reloj para una visualización vertical. Use el software Pivot (versión de demostración incluida) para cambiar la orientación de la imagen. El ajuste OSD PIVOT en el menú MODE SELECT permite adaptar el menú a la orientación.

¿Cómo conectar un dispositivo USB al monitor?

El monitor incorpora un hub USB 1.1 con 2 puertos descendentes y 1 puerto ascendente. Conecte el cable USB suministrado entre el puerto ascendente del monitor y su computadora. Luego conecte sus dispositivos USB a los puertos descendentes. Asegúrese de que la corriente total no supere los 500 mA por puerto.

¿Cuáles son los modos de gestión de energía disponibles?

El monitor es compatible con VESA DPMS y DVI DMPM. En modo de espera o suspensión, el consumo baja a 2,9 W. El LED de alimentación se vuelve naranja. Para activar esta función, su tarjeta gráfica y sistema deben soportar estos estándares.

¿Cómo bloquear los ajustes para evitar cambios accidentales?

Apague la computadora, luego encienda el monitor mientras mantiene presionados los botones MENU y el botón de encendido. Aparece el mensaje ADJUSTMENT LOCKED. Para desbloquear, repita la operación hasta ver ADJUSTMENT UNLOCKED.

¿Qué significa el mensaje 'OUT OF TIMING'?

Este mensaje aparece cuando la frecuencia de la señal de entrada (horizontal o vertical) no coincide con las especificaciones del monitor. Consulte la tabla de frecuencias en el manual y ajuste los parámetros de su computadora para usar una resolución y frecuencia compatibles (recomendada: 1280 x 1024 a 60 Hz).

¿Es posible usar un soporte o brazo VESA?

Sí, el monitor es compatible con el estándar VESA 100 x 100 mm. Retire el soporte original desatornillando los cuatro tornillos, luego fije el brazo usando tornillos M4 de 6 a 8 mm de largo que sobresalgan de la superficie de fijación.

¿Cómo ajustar el balance de blancos y los colores?

En el menú OSD, seleccione COLOR CONTROL. Puede elegir un modo predefinido (STD, sRGB, VIVID) o ajustar manualmente el balance de blancos (COOL, STD, WARM, USER) con los contrastes R, G, B. Use los botones de navegación para ajustar gamma, matiz y saturación.

MANUAL DE USUARIO LL-T1820-B SHARP

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Nota para uso en EE.UU. 132

TCO'95/'99 133

Nota para usuarios en el Reino Unido 136

Nota para usuarios en Australia 136

Sugerencias y precauciones de seguridad 137

Descripción del producto 138

Ajuste de altura, ajuste de ángulo y rotación (sentido vertical/horizontal) 139

Conexión del monitor y encendido/apagado del mismo 140

Conexión del monitor a un ordenador 141

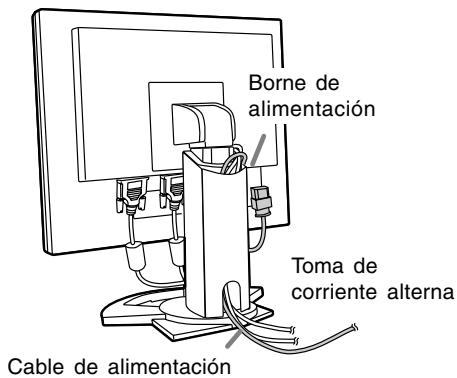

Conexión del monitor a una toma de corriente 142

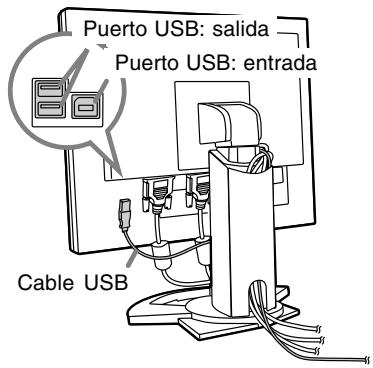

Conexión de un dispositivo USB 142

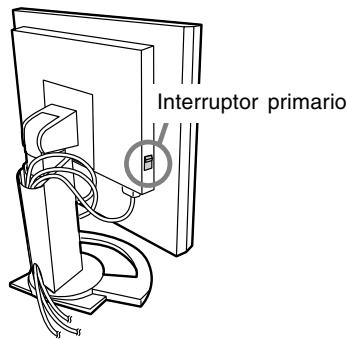

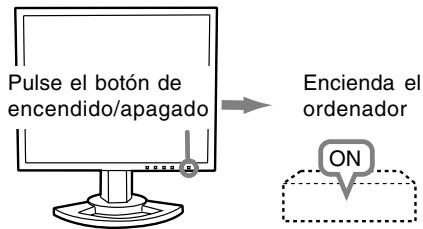

Encendido 143

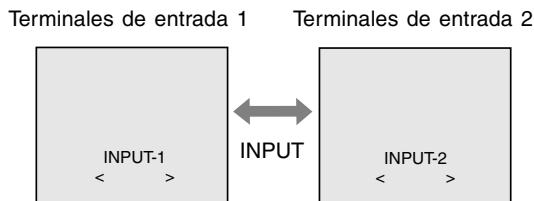

Alternar entre bornes de entrada 143

Apagado 144

Ajuste de la pantalla 145

Reposición del valor de ajuste 145

Función de bloqueo de ajustes 145

Regulación de la retroiluminación 145

Ajuste de la pantalla (con conexión analógica) 146

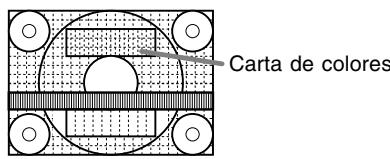

Ajuste automático de la pantalla 146

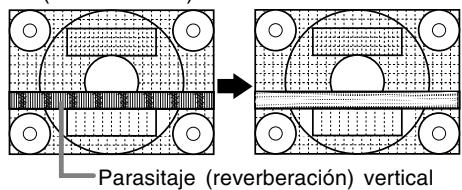

Ajuste manual de la pantalla 147

Ajuste de la pantalla (con conexión digital) 150

Conservación y reparación del monitor 152

Conservación del monitor 152

Almacenamiento 152

Solución de problemas 152

Especificaciones 153

Instalación de la información de configuración y del perfil ICC (Para Windows) 156

Información acerca del perfil ColorSync (Para MacOS) 159

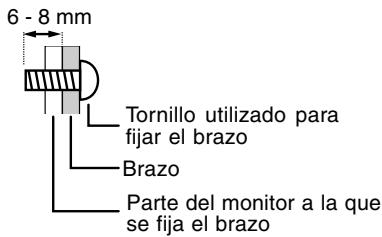

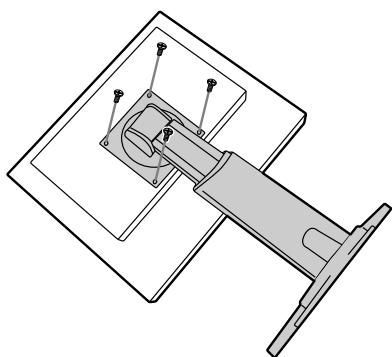

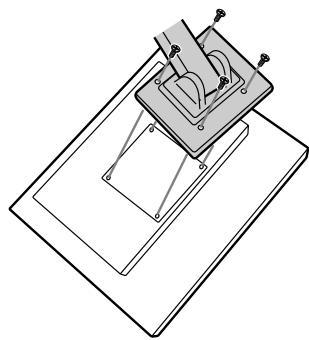

Instrucciones para acoplar un brazo de compatibilidad VESA 160

Información acerca de Pivot Software (Pantalla vertical/horizontal) 161

Certificación FCC

PRECAUCIÓN: Las regulaciones FCC determinan que cualquier cambio o modificación introducida en el presente equipo no autorizada expresamente por la marca puede conducir a la anulación del permiso de uso del equipo.

Nota: Este equipo ha sido comprobado y cumple los valores límite para equipos digitales de la Categoría B conforme a la Sección 15 de las normas FCC.

Estas limitaciones están destinadas a proveer una protección razonable contra interferencias perjudiciales en una instalación doméstica. El equipo genera, emplea y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias en las comunicaciones de radio. Sin embargo, no hay garantía de que no ocurran interferencias en una instalación particular. Si este equipo provocara interferencias en la recepción de radio o televisión, que pueden detectarse apagando y encendiendo el equipo, se recomienda al usuario intentar corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Solicitar ayuda al concesionario o a un técnico de radio/TV con experiencia.

No utilice otros cables y cordones de CA que los adjuntos, a fin de garantizar el cumplimiento de las normas FCC para equipos de informática de la Categoría B.

Declaración de conformidad

El presente equipo cumple las condiciones de la Sección 15 de las normas FCC. El servicio está sujeto a las siguientes condiciones:

(1) el presente equipo no debe generar interferencia parásita y (2) el presente equipo debe aceptar cualquier interferencia recibida, inclusive aquella que pueda provocar un servicio deficiente en el sentido de una reducción de la pantalla.

Marca responsable:

• Como empresa asociada a ENERGY STAR, SHARP certifica que el presente producto cumple las directivas de ENERGY STAR sobre el ahorro energético.

El presente producto se sirve de soldador de hilo de estaño y lámpara fluorescente que contiene una pequeña cantidad de mercurio.

El desecho de estos materiales puede estar regulado bajo consideraciones medioambientales.

Para información sobre su desecho o reciclaje, sírvase tomar contacto con su correspondiente organismo local o nacional o con Electronics Industries Alliance: www.eiae.org

LL-T1820-B

LL-T1820-H

¡Enhorabuena!

Acaba de adquirir un producto certificado y homologado conforme a TCO'95 o TCO'99. Con su elección se ha decidido por un producto diseñado para aplicaciones profesionales. Su compra también ha contribuido a reducir las cargas medioambientales al igual que al desarrollo posterior de productos electrónicos compatibles con el medio ambiente.

Este producto cumple los requisitos de las ordenanzas TCO'95 o TCO'99 que se ocupan de los distintivos internacionales y medioambiente para ordenadores personales. El sistema de distintivos fue desarrollado conjuntamente por TCO (Confederación Sueca de Empleados), Svenska Naturskyddsföreningen (Asociación Sueca para la Conservación de la Naturaleza), Statens Energimyndighet (Administración Estatal de la Energía) y SEMKO AB.

Los requisitos comprenden una amplia gama de temas: medio ambiente, ergonomía, realidad, reducción de campos eléctricos y magnéticos, consumo de energía y seguridad eléctrica.

¿Por qué ofrecemos ordenadores con distintivo medioambiental?

En numerosos países, el distintivo ambiental se ha convertido en un método establecido para alentar la adaptación de productos y servicios para el entorno ecológico. El problema principal, en cuanto a los ordenadores y otros equipos electrónicos se refiere, es que tanto en los productos como en su fabricación se usan sustancias perjudiciales para el medio ambiente. Puesto que no es posible reciclar satisfactoriamente la mayoría de los equipos electrónicos, más pronto o más tarde, la mayor parte de estas sustancias potencialmente contaminantes entrarán en la naturaleza.

Existen también otras características de un ordenador, tales como los niveles de consumo energético, que son importantes tanto para el entorno laboral (interno) como para el natural (externo). Puesto que todos los métodos para la generación de energía eléctrica ejercen un efecto negativo sobre la naturaleza (p. ej., emisiones ácidas y deteriorantes del clima y desechos radiactivos), resulta primordial ahorrar energía. Con frecuencia, los equipos electrónicos no funcionan de forma ininterrumpida, lo que, consecuentemente, consume mucha energía.

¿Qué significado tiene el distintivo medioambiental?

Las exigencias medioambientales han sido desarrolladas por Svenska Naturskyddsföreningen (Asociación Sueca para la Conservación de la Naturaleza). Estas exigencias imponen, entre otras, restricciones en la presencia y en el uso de metales pesados, productos antiinflamantes con base de bromuro y cloro, CFCs (freones) y disolventes clorados. El producto debe ser preparado para su reciclaje, y el fabricante está obligado a tener una política medioambiental que pueda cumplirse en cada país donde la compañía realiza su estrategia empresarial.

Los requerimientos energéticos incluyen la reivindicación de que el ordenador y/o el monitor pueda reducir en una o varias etapas su consumo energético a un nivel más bajo tras un cierto periodo de inactividad. El intervalo de tiempo requerido para reactivar el ordenador debe ser aceptable para el usuario.

A continuación encontrará un breve sumario de los requerimientos medioambientales cumplidos por este producto. El documento completo con los criterios medioambientales puede solicitarse a:

TCO Development

SE-114 94 Stockholm, Suecia

Fax: [phone]

Email (Internet): [e-mail]

Vía Internet, usando la dirección http://www.tco-info.com/ también se puede obtener información actualizada sobre los productos aprobados y homologados por TCO'99.

Requisitos medioambientales

Productos antiinflamantes

Los productos antiinflamantes se encuentran en las tarjetas de circuitos impresos, cables, hilos, cajas y carcasas. Su finalidad es la de prevenir o, al menos, retardar la propagación del fuego. Hasta el 30% del plástico de la carcasa de un ordenador puede estar compuesto de sustancias antiinflamantes. La mayoría de las mismas contienen bromuros y cloruros, y estos antiinflamantes están químicamente relacionados con un grupo de toxinas medioambientales, PCBs.

Debido a los procesos bioacumulativos, se sospecha que tanto los antiinflamantes en cuya composición entran bromuros y cloruros como los productos de PCB son nocivos para la salud, e incluso afectan al sistema reproductor de aves que consumen pescado y de mamíferos.

Los requerimientos principales de TCO'95 y TCO'99 imponen que componentes de plástico de peso superior a 25 gramos no tengan antiinflamantes con bromuro o cloro orgánicamente asociados. A falta de sustituto, las sustancias antiinflamantes se permiten en tarjetas de circuitos impresos.

Cadmio*

El cadmio se emplea en baterías y en las capas generadoras de color de ciertos monitores de ordenadores. El cadmio afecta negativamente al sistema nervioso y, en dosis elevadas, es tóxico.

Los requerimientos de TCO'95 estipulan que las baterías no deben contener más de 25 ppm (partes por millón) de cadmio. Las capas generadoras de color de las pantallas de monitores no deben contener cadmio en absoluto.

El requisito relevante de TCO'99 estipula que las baterías, las capas generadoras de color de pantallas de monitores y los componentes eléctricos y electrónicos no deben contener cadmio.

Mercurio**

El mercurio se incluye a veces en las pilas, relés y conmutadores. Es nocivo para el sistema nervioso y tóxico en dosis elevadas. El requisito de TCO'95 estipula que las pilas no contengan más de 25 ppm (partes por millón) de mercurio. El requisito relevante de TCO'99 estipula que las pilas no contengan mercurio.

TCO'95 y TCO'99 exigen también que no se encuentre presente el mercurio en ningún componente eléctrico o electrónico asociado con la unidad homologada. Existe, sin embargo, una excepción. Por el momento, el mercurio se permite en el sistema de retroiluminación de monitores de panel plano ya que actualmente no existe una alternativa. TCO aspira a eliminar esta excepción cuando se disponga de una alternativa sin mercurio.

CFCs (freones)

El requisito relevante de TCO'95 y TCO'99 estipula que ni en la producción ni en el montaje del producto se usen CFCs ni HCFCs. Los CFCs (freones) se usan a veces para el lavado de las tarjetas de circuitos impresos. Los CFCs disuelven el ozono y, por lo tanto, deterioran la capa de ozono de la estratosfera, provocando con ello la recepción intensificada de la Tierra de rayos ultravioleta con, por ejemplo, incrementado riesgo de cáncer cutáneo (melanoma maligno) como consecuencia.

Plomo**

El plomo se puede encontrar en los tubos de imagen, pantallas, soldadores y capacitores. El plomo daña el sistema nervioso y, en dosis elevadas, provoca envenenamiento por plomo. Los requisitos TCO'95 y TCO'99 permiten la inclusión de plomo porque de momento no se ha desarrollado un sustituto.

• Bioacumulativo se define como sustancias que se acumulan en los organismos vivos. ** El plomo, el cadmio y el mercurio son metales pesados bioacumulativos.

Nota para usuarios en Europa

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

PARA CLIENTES EN EL REINO UNIDO

IMPORTANTE

Los colores de los conductores en este cable de alimentación están definidos conforme al siguiente código:

VERDE Y AMARILLO: Tierra

AZUL: Neutro

MARRÓN: Conductor de corriente

Puesto que los colores de identificación del cable de alimentación del presente equipo pueden no corresponder con las señas de color que identifican su enchufe, proceda de la forma siguiente. El conductor que tiene los colores VERDE Y AMARILLO debe conectarse a la clavija del enchufe identificada con la letra E o por el signo de seguridad de tierra o de color verde o verde y amarillo.

El conductor de color AZUL debe conectarse a la clavija identificada con la letra N o de color negro. El conductor de color MARRÓN debe conectarse a la clavija identificada con la letra L o de color rojo. Cerciórese de que su equipo está correctamente conectado; consulte con un electricista calificado si tuviera alguna duda.

ADVERTENCIA: EL PRESENTE EQUIPO DEBE CONECTARSE A TIERRA

Nota para usuarios en Australia

Consultas sobre el servicio

Sírvase consultar con su proveedor para todo lo relacionado con el servicio técnico o contacte con Sharp Corporation of Australia, tel. [phone], para información sobre el centro de asistencia técnica Sharp autorizado más cercano a su localidad.

Sugerencias y precauciones de seguridad

• Bajo determinadas circunstancias puede apreciarse diminutas manchas o puntos. Esto es normal en el caso de monitores de cristal líquido y no se trata de una anomalía.
• El panel LCD ha sido fabricado con la tecnología más sofisticada y avanzada. Píxeles operando correctamente incluyen el 99,99% del total de píxeles. No obstante, debe saber que el 0,01% o menos de los píxeles puede fallar o ser un poco más brillante de lo normal.
• No deje el monitor configurado en imagen fija durante prolongados intervalos de tiempo, ya que ello pueda provocar que permanezcan imágenes sobre.
• Si la luminosidad se ajusta al nivel mínimo, puede resultar difícil ver el contenido de la pantalla.
• La calidad de la señal transmitida por el ordenador puede afectar la calidad de la pantalla. Le recomendamos que utilice un ordenador capaz de transmitir señales de video de alta calidad.
• No frote ni golpee jamás el monitor con objetos duros. Sharp Corporation no asume responsabilidad alguna por las faltas cometidas durante el uso por parte del usuario o de terceros, ni por cualquier otra anomalía o daños a este producto que pudieran resultar durante su utilización, excepto en los casos en los que la obligación de indemnizar esté legalmente reconocida.
• El presente monitor y sus accesorios pueden actualizarse sin previo aviso.

Ubicación

• No coloque el monitor en lugares mal ventilados, polvorientos o con un alto grado de humedad, o donde el monitor pueda entrar en contacto con aceite o vapor, ya que ello podrá provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua u otros líquidos. Asegúrese de que no se introduzcan en el monitor objetos tales como clips o alfileres, ya que ello podrá provocar un incendio o una descarga eléctrica.
• No coloque el monitor sobre objetos inestables o en lugares inseguros. No permita que el monitor quede sometido a intensas sacudidas o vibraciones. La caída o vuelco del monitor puede provocar la avería del propio monitor.
• No coloque el monitor en lugares en los que quede expuesto directamente a los rayos solares, ni cerca de equipos de calefacción o cualquier otro lugar donde se pueda alcanzar altas temperaturas, ya que ello puede llevar a un calentamiento excesivo y provocar un incendio.
• Cuando transporte el monitor, sujételo firmemente por las secciones de la pantalla y de la base. Si el monitor se levanta tomándolo solamente por la pantalla, la base podrá desprenderse o moverse, lo que podrá causar lesiones. Si se inclina el monitor, la base puede causar lesiones algunas veces.
• Tenga cuidado para que sus dedos no queden atrapados entre la pantalla y la base. (Especialmente en la parte donde se unen.)

El cable de alimentación

• No deteriore el cable de alimentación ni coloque objetos pesados sobre el mismo, ni lo estire o doble excesivamente. No utilice tampoco cables de prolongación. Si el cable de alimentación se daña, puede provocar un incendio o una descarga eléctrica.
• Enchufe la clavija directamente en la toma de corriente alterna. El uso de un cable de prolongación puede provocar un incendio como resultado de un calentamiento excesivo.

Lista de comprobación del monitor y sus accesorios

• Compruebe que el paquete incluye los siguientes componentes:

Monitor LCD (1) - Cable de señal analógica (1) (nombre del modelo: QCNW-1051MPZZ) - Cable de señal digital (1) (nombre del modelo: QCNW-1044MPZZ) - Cable USB (1) (nombre del modelo: QCNW-1042MPZZ) - CD-ROM (1) - Manual de uso (1)

Notas:

• Guarde la caja de cartón por si necesita transportar el monitor. Sharp Corporation es titular de los derechos de autor del programa del disquete de desarrollo. No lo reproduzca sin previa autorización.

Contenido del manual

• En este manual nos referimos a Microsoft Windows XP como [WindowsXP], a Microsoft Windows Millennium como [WindowsMe], a Microsoft Windows 2000 como [Windows2000], a Microsoft Windows 98 como [Windows98], a Microsoft Windows 95 como [Windows95] y a Microsoft Windows Versión 3.1 como [Windows3.1]. Cuando no haya necesidad de hacer distinción entre los diferentes programas, se utiliza el término [Windows].
• Microsoft y Windows son marcas registradas de Microsoft Corporation.
• Macintosh es una marca registrada de Apple Computer, Inc.

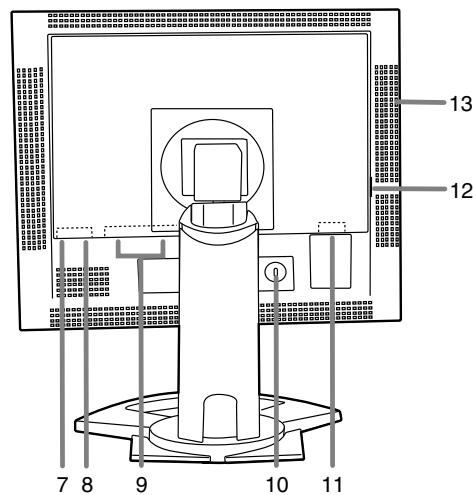

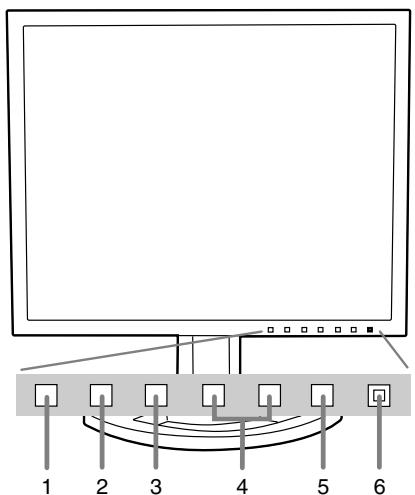

1. Botón INPUT....... Para conmutar entre los bornes de entrada de la señal. (Terminales de entrada 1 ↔ Terminales de entrada 2)
2. Botón MENU...... Este botón se usa para ampliar, seleccionar y cerrar el menú OSD (On Screen Display).
3. Botón SELECT ........ Este botón se usa para seleccionar opciones de menú cuando se visualiza el menú OSD.
4. Botones....... Cuando el menú OSD se vea en la pantalla: Estos botones se utilizan para incrementar o reducir el valor de la opción seleccionada. Cuando el menú OSD no se vea en la pantalla: Estos botones se utilizan para regular la luminosidad de la retroiluminación.
5. Botón de encendido/apagado
6. Indicador LED de conexión ........ Este indicador LED se ilumina de color verde cuando el monitor está en uso y naranja cuando está en el modo de ahorro de energía.
7. Puerto USB (salida: 2 puertos)
8. Puerto USB (entrada: 1 puerto)

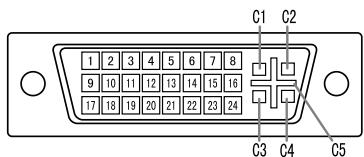

9. Borne de entrada DVI-I....... Retirar la cubierta para ver el borne de entrada de señales digital/analógica (DVI-I29 vías). El borne de calidad RGB digital o el borne de calidad RGB analógica del ordenador puede conectarse ahora. Para una entrada de señal digital: Puede conectarse a un ordenador con un borne de calidad compatible con DVI (DVI-D24 vías o DVI-I29 vías), y que tenga capacidad de calidad SXGA. En función del ordenador a conectarse, puede o no pueda ser posible una correcta visualización. 10. Llave de seguridad.... Si conecta un cierre de seguridad (que se adquiere por separado) al anclaje de seguridad, el monitor queda enclavado de forma que es imposible transportarlo. El orificio de seguridad antirrobo actúa junto con los sistemas de seguridad Kensington Micro Saver.
10. Borne de alimentación
11. Interruptor primario 13. Orificios de ventilación....... Nota: No bloquee jamás los orificios de ventilación, ya que ello podría llevar a un calentamiento excesivo del interior del monitor y hacer que funcione de forma anómala.

Ajuste de altura, ajuste de ángulo y rotación (sentido vertical/horizontal)

Precaución:

• Si presiona el panel LCD con las manos podrá dañarlo.
• Tenga cuidado para que sus dedos no queden atrapados.

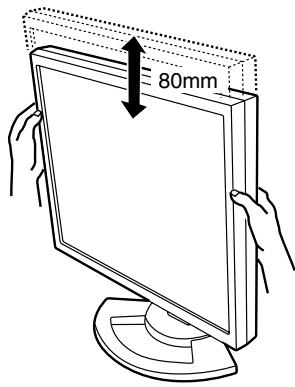

Ajuste de altura

Ajuste una altura adecuada para ver la imagen con comodidad.

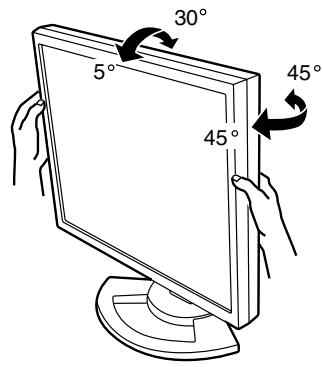

Ajuste de ángulo

Ajuste un ángulo adecuado para ver la imagen con comodidad.

Rotación (altura/anchura)

La pantalla puede girarse para colocarla en sentido vertical u horizontal y ver claramente la imagen.

Precaución:

• Antes de girar la pantalla, muévala a la posición más alta. Si gira la pantalla estando en la posición baja, tocará la base y podría causar daños.
• La pantalla solo puede girarse dentro de un margen de 90°. Aplicar una fuerza excesiva podría causar daños en el funcionamiento.
• No aplique una fuerza excesiva cuando está conectado el cable.

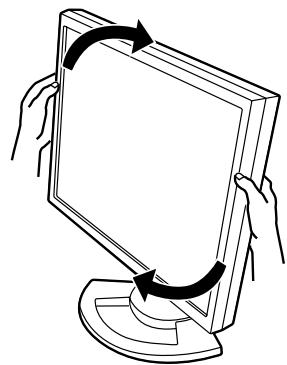

Para poner la pantalla vertical

Gírela cuidadosamente hacia la derecha (hasta 90°).

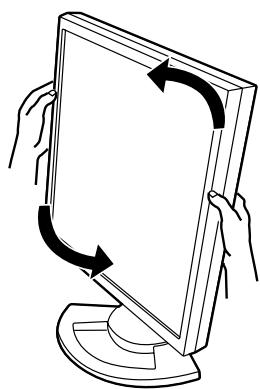

Para poner la pantalla horizontal

Gírela cuidadosamente hacia la izquierda (hasta 90°).

Nota:

• La orientación de la pantalla se puede cambiar usando Pivot Software (p.161).

Conexión del monitor y encendido/apagado del mismo

Precaución:

• Antes de realizar la conexión, asegúrese de que tanto el monitor como el ordenador están apagados.
• Tenga cuidado de no doblar excesivamente el cable ni utilice cables de prolongación, ya que ello podría dar lugar a un funcionamiento anómalo.

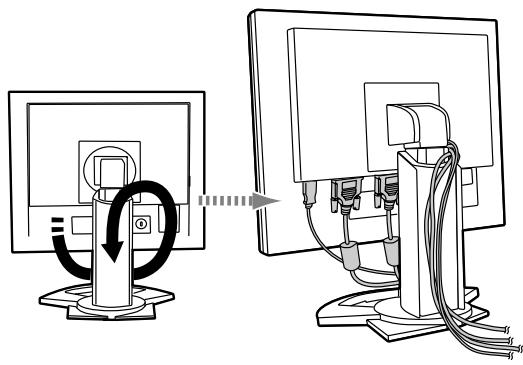

Para guardar el cable

En caso de ser necesario, el exceso de cable podrá guardarse en la base.

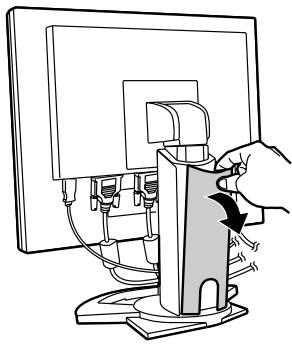

1. Retire la cubierta.

Tire suavemente de la parte superior de la cubierta hacia usted.

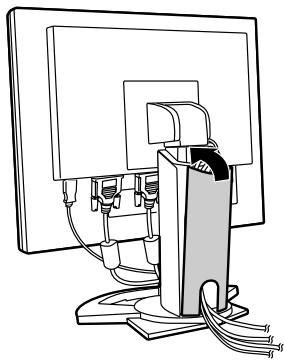

1. Pase el cable a lo largo de la parte posterior de la base.

Meta el cable en el interior de la base y sáquelo por la parte posterior.

• Si la pantalla no gira, guarde primero los cables con la pantalla en posición vertical, para disponer así de suficiente longitud de los cables cuando se gire la pantalla.
• Vuelva a colocar la cubierta.

Tenga cuidado de no pellizcar los cables.

• No fuerce la cubierta si resulta complicado colocarla. Compruebe si han quedado cables atrapados.

Precaución:

• Si va a girar la pantalla, guarde primero los cables, y luego compruebe cómo quedan y gírela suavemente. Si no puede girarla, guarde los cables procurando que tengan suficiente holgura. (Si la longitud de los cables no es suficiente, la pantalla no se podrá girar. Y si la gira a la fuerza, los cables podrían desconectarse.)

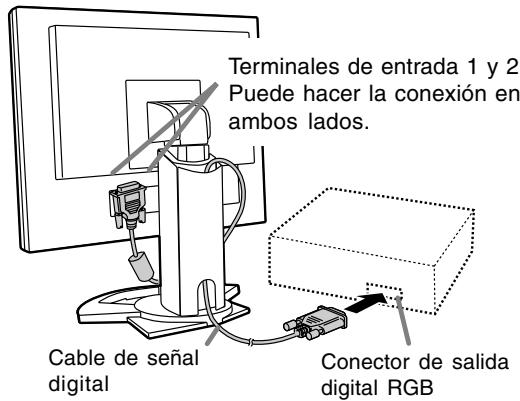

Conexión del monitor a un ordenador

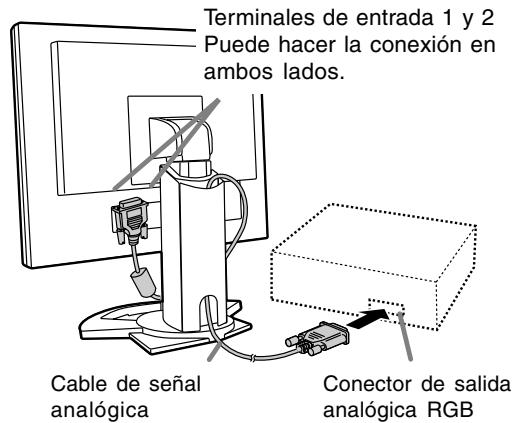

Conexión del monitor a un ordenador usando el cable de señales suministrado.

• Este monitor tiene dos terminales de entrada para poder conectar dos ordenadores. El monitor se entrega con un cable de señal analógica y un cable de señal digital. Si ambas conexiones son analógicas, o ambas digitales, necesitará otro cable de señales vendido por separado.
• Cable de señal digital: nombre del modelo NL-C01E
• Cable de señal analógica: nombre del modelo NL-C02E

Conexión RGB analógica

Utilizando el cable de señales analógicas suministrado, conéctelo al terminal de salida de RGB analógica del ordenador.

• Prestando atención a la dirección del conector, introduzca firmemente el cable de señal y apriete los tornillos que hay a los lados.

Si la conexión es a un D-sub de 15 vías en 2 hileras Apple Power Macintosh, acople un adaptador de conversión Macintosh (que debe adquirirse por separado) al cable de señal analógica.

Adaptador de conversión Macintosh

Utilizando el cable de señales digitales suministrado, conéctelo al terminal de salida de RGB digital del ordenador.

• Para la conexión RGB digital, el monitor tiene una entrada para conectar a un ordenador con conector de salida compatible con DVI (DVI-D de 24 contactos y DVI-I de 29 contactos) y capacidad de salida SXGA. (Dependiendo del tipo de ordenador que vaya a ser conectado, es posible que la pantalla no funcione correctamente.)

• Prestando atención a la dirección del conector, introduzca aquí firmemente el cable de señal y apriete los tornillos que hay a los lados.

Prepare el monitor como se indica a continuación cuando realice una conexión digital con un Power Mac utilizando un adaptador ADC-DVI fabricado por Belkin. (La operación ha sido comprobada con el Power Mac G4 M7627J/A.)

Realice los ajustes con la alimentación del Power Mac desconectada. 1. Después de conectar el cable de alimentación, conmute el interruptor primario del monitor. 2. Pulse los botones ◀ y ▶ al mismo tiempo y, mientras lo hace, pulse el botón de encendido/apagado (es decir, encienda el monitor).

1. Ponga en ON el terminal de entrada en el que se entrega conectado el adaptador Belkin ADC-DVI.

Use el botón SELECT para seleccionar [INPUT1] o [INPUT2], y use los botones ◀ y ▶ para seleccionar [ON] y [OFF].

• No use [ON] si no está utilizando un adaptador ADC-DVI de Belkin, porque esto podría dar origen a una indicación incorrecta.
• Pulse el botón de encendido/apagado y desconecte la alimentación del monitor.

Con esto se completa el ajuste.

Conexión del monitor a una toma de corriente

Conexión de un dispositivo USB

Este monitor está equipado con un nodo autoalimentado de la norma USB (Rev. 1.1).

Corriente abajo (2 puertos)

Cada uno de estos puertos permite conectar un dispositivo USB con una corriente de trabajo de hasta 500 mA.

Corriente arriba (1 puerto)

Esto permite conectar un ordenador compatible con USB o un dato USB.

Notas:

• Si se necesita un cable USB, utilice el cable suministrado.
• Antes de realizar la conexión, asegúrese de que la forma del conector del cable USB es la correcta.
• Para obtener información acerca de la función USB (tal como información relativa a la configuración), consulte el manual de uso del ordenador al que va a conectar el dispositivo.
• Algunos ordenadores, sistemas operativos y otros dispositivos pueden no activarse. Para verificar la compatibilidad USB de un dispositivo concreto, póngase en contacto con el fabricante del dispositivo.

Encendido

1. Conmute el interruptor principal del monitor.

• Cuando conecte y desconecte el interruptor principal, espere siempre durante un intervalo de 5 segundos. El cambio rápido puede causar un fallo en el funcionamiento.
• Pulse el botón de encendido/apagado del monitor. El LED de conmutación se iluminará de color naranja.
• Encienda el ordenador.

Cuando se introduzca una señal procedente del ordenador, el LED de conmutación se iluminará de color verde, y se visualizará la pantalla. (Después de conectar la alimentación, puede que la pantalla tarde en visualizarse un poco de tiempo.)

• Si no se ha seleccionado el terminal de entrada al que está conectado el ordenador, la pantalla no se visualizará. Si es necesario, haga la conmutación del terminal de entrada. (columna derecha)

Notas: (cuando se utiliza una señal analógica)

• Si es la primera vez que utiliza el monitor, o si cambia la configuración del sistema durante su uso, lleve a cabo un ajuste automático de la pantalla (p. 146).
• Si la conexión es a un ordenador portátil y la pantalla del portátil está configurada de modo que funciona al mismo tiempo, puede que la pantalla de MS-DOS no se vea correctamente. En este caso, cambie la configuración de modo que sólo se vea el monitor.

Alternar entre bornes de entrada

Utilizar el botón de ENTRADA (INPUT) para conmutar entre bornes de entrada de señal.

El tipo de la señal de entrada (ANALOG/DIGITAL) se visualiza entre paréntesis angulares (< >).

Apagado

1. Apague el ordenador.
2. Pulse el botón de encendido/apagado del monitor.

El LED indicador de conexión se apagará.

Si no se va a utilizar el monitor durante mucho tiempo, desconecte el interruptor primario del monitor y desenchufe la clavija de alimentación de la toma de corriente.

Para la señal analógica

1. En primer lugar, lleve a cabo un ajuste automático. (p. 146)
2. En caso necesario, realice un ajuste manual. (p. 147)

Para la señal digital

Normalmente no es necesario ajustar el monitor antes de utilizarlo. En caso necesario, realice un ajuste manual. (p. 150)

Nota:

• Todos los ajustes quedarán guardados incluso después de apagar.

Reposición del valor de ajuste

Reposición de todos los valores de ajuste

Puede reponer todos los valores de ajuste a los valores originales de fábrica con una sola instrucción.

1. Encienda el monitor.
2. Pulse los botones MENU y SELECT al mismo tiempo y, mientras lo hace, pulse el botón de encendido/apagado (es decir, encienda el monitor). Cuando [ALL RESET] aparece en la pantalla significa que la reposición ha finalizado.

Nota:

• Mientras se ve ALL RESET en la pantalla, los botones de control no funcionan.
• No se puede reponer los valores cuando la función de bloqueo de ajustes está activada. Desactive la función de bloqueo de ajustes antes de utilizar los botones de control.

Puesta a cero del menú de AJUSTE (ADJUSTMENT)

Los valores de ajuste del menú de AJUSTE (ADJUSTMENT) del tiempo de señal analógica pueden restaurarse a sus valores originales de fábrica.

1. Encienda el monitor.
2. Pulse al mismo tiempo los botones MENU y ◀. Cuando [RESET] aparece en la pantalla significa que la reposición ha finalizado.

Función de bloqueo de ajustes

Si deshabilita los botones de control (es decir, activa el bloqueo) no podrá ajustar los valores configurados.

1. Apague el monitor.
2. Pulse al mismo tiempo el botón MENU y el botón de encendido/apagado (es decir, encienda el monitor). Siga pulsando el botón hasta que vea el mensaje en la pantalla.

Cuando el menú esté desbloqueado:

[ADJUSTMENT LOCKED] aparecerá en la pantalla, y se activará el bloqueo.

Cuando el menú esté bloqueado:

[ADJUSTMENT UNLOCKED] aparecerá en la pantalla y el bloqueo se desactivará.

Nota:

• Cuando la función de bloqueo esté activada, se deshabilitan todos los botones excepto el de encendido/apagado.
• Activada, se deshabilitan todos los botones excepto el de encendido/apagado.

Regulación de la retroiluminación

Es posible ajustar la luminosidad de la retroiluminación. Realice los ajustes sin que el menú OSD se vea en la pantalla. Si ve el menú OSD en la pantalla, pulse el botón MENU (varias veces si fuera necesario) y empiece cuando el menú OSD haya desaparecido.

1. Sin el menú OSD a la vista, pulse el botón o ▷.

En la parte inferior de la pantalla aparecerá la barra [BRIGHT].

BRIGHT

31

1/2

1. Realice el ajuste pulsando el botón (más oscuro) o el botón (más claro).

La barra BRIGHT desaparece automáticamente

5 segundos después de la última instrucción.

Ajuste automático de la pantalla

Las opciones del menú ADJUSTMENT (RELOJ, FASE, H-POS, V-POS) se pueden ajustar automáticamente.

Nota:

• Al configurar por primera vez el monitor o tras cambiar cualquier aspecto del sistema actual, lleve a cabo un ajuste automático de la pantalla antes de su uso.

Máscara en pantalla para el ajuste automático

En primer lugar aparece una imagen que pone toda la pantalla muy clara.

Si está utilizando Windows, puede usar la Carta de ajuste incluida en el CD-ROM.

Apertura de la Carta de ajuste (para Windows)

Esta explicación es para Windows 95/98/Me/2000/XP y en ella se da por supuesto que la unidad de CD-ROM es la "D".

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Abra [Mi PC] y seleccione CD-ROM. Si utiliza Windows 3.1, abra [Administrador de archivos] y seleccione la unidad D.
3. Haga doble clic en [Adj_uty.exe] para ejecutar el programa de ajuste. En la pantalla aparecerá la Carta de ajuste.

Carta de ajuste

Notas:

• Una vez finalizados los ajustes, pulse la tecla [Esc] del ordenador para salir del programa de ajuste.
• Si el modo de visualización del ordenador está configurado en 65.000 colores, puede ver los diferentes niveles de color de cada patrón cromático o la escala de grises puede aparecer coloreada. (Esto se debe a la asignación de la señal de entrada y no se trata de una anomalía).

Cómo realizar el ajuste

1. Pulse el botón MENU.

Aparecerá el menú ADJUSTMENT.

1. Pulse el botón ▷.

La pantalla se oscurecerá y aparecerá [ADJUSTING]. Tras unos instantes volverá a verse el menú ADJUSTMENT. (El ajuste automático ha finalizado).

1. Pulse el botón MENU 4 veces para que desaparezca el OSD de la pantalla.

Notas:

• En la mayoría de los casos, el ajuste automático es suficiente.
• Se puede llevar a cabo un ajuste manual (p. 147) tras el ajuste automático, si resultara necesario debido a una de las siguientes circunstancias.
• Cuando sea necesario realizar un ajuste de precisión.
• Cuando las señales de entrada de video del ordenador sean Composite Sync o Sync On Green. (Los ajustes automáticos quizás no puedan realizarse).
• Cuando se vea [OUT OF ADJUST] en la pantalla. (Cuando en la pantalla se vea una imagen totalmente oscura, el ajuste automático de la pantalla pueda estar deshabilitado. Al realizar un ajuste automático, asegúrese de utilizar bien la Carta de ajuste o bien intentar que aparezca una imagen que ponga toda la pantalla muy clara).

Ajuste manual de la pantalla

Los ajustes se pueden realizar a través del Menú en pantalla (OSD).

Máscara en pantalla para el ajuste

Si está utilizando Windows, abra la Carta de ajuste incluida en el CD-ROM. (p. 146)

Si su sistema no es Windows, no utilice la Carta de ajuste. En tal caso, haga que aparezca una imagen que aclare toda la pantalla y ajústela comprobando visualmente su tono real.

Cómo realizar el ajuste

1. Pulse el botón MENU.

Aparecerá el menú ADJUSTMENT.

Una vez el menú está en la pantalla, se pueden ajustar cada una de las opciones del mismo.

Cada vez que se pulse el botón MENU, seleccionará el siguiente menú. (ADJUSTMENT → GAIN CONTROL → COLOR CONTROL → MODE SELECT → Menú OSD desaparece)

Notas:

• El menú OSD desaparece automáticamente unos 30 segundos después de la última instrucción. -Esta explicación se basa en la utilización de la Carta de ajuste (para Windows) para realizar los ajustes.

Menú ADJUSTMENT

MANUAL: Las opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente.

Notas:

• Pulse el botón ▸ para seleccionar AUTO.
• Para seleccionar una opción del menú:

Botón SELECT

• Para pasar al siguiente menú: Botón MENU

CLOCK

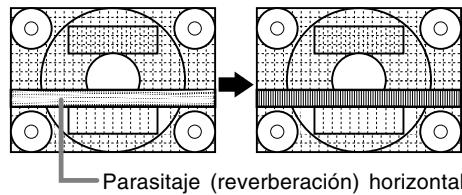

En la figura siguiente se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo vertical. (botones ◂

PHASE

En la figura siguiente se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo horizontal. (botones ◂

Nota:

• Los ajustes de PHASE deben realizarse solo cuando el reloj ya se ha configurado correctamente.

H-POS (posición horizontal) y V-POS (posición vertical)

Para centrar la imagen dentro de los límites de la pantalla, ajuste los valores a izquierda/derecha (H-POS) y arriba/abajo (V-POS). (botones

Menú GAIN CONTROL

MANUAL: Las opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente con la función Control Automático de la Ganancia*.

Notas:

• Pulse el botón para seleccionar AUTO.
• Para seleccionar una dirección del menú:

Botón SELECT

• Para pasar al siguiente menú: Botón MENU
• Función Control Automático de Ganancia
• La función Control Automático de Ganancia ajusta el contraste y el nivel de negro en base al color más claro de la imagen mostrada. Si no está utilizando la Carta de ajuste, necesita ver un sector blanco de 5 × 5 mm, de lo contrario no podrá realizar ningún ajuste. (En tal caso aparecerá [OUT OF ADJUST] (fuera de ajuste) y los valores de configuración permanecerán inalterados).
• Si la señal procedente del ordenador es composite sync o sync on green, no se podrá realizar un ajuste automático. En tal caso, realice un ajuste manual.

BLACK LEVEL

La luminosidad total de la pantalla puede ajustarse mientras se observa la carta de colores. (botones

CONTRAST

Mientras se observa la carta de colores podrán realizarse ajustes de modo que aparezcan todos los colores. (botones

Menú COLOR CONTROL

Notas:

• Para seleccionar una opción del menú:

Botón SELECT

• Para pasar al siguiente menú: Botón MENU

COLOR MODE

La tonalidad cromática se puede configurar como se indica a continuación.

STD .... La imagen se verá con la tonalidad resultante de la combinación de colores original del panel de cristal líquido.

sRGB ... sRGB es la norma internacional de representación cromática definida por la IEC (International Electrotechnical Commission (Comisión Electrotécnica Internacional)). La conversión cromática se hace teniendo en cuenta las características del cristal líquido y representa una tonalidad parecida a la de la imagen original.

VIVID ... Muestra una imagen con colores dinámicos y primarios VIVID (INTENSOS).

• Si se ha seleccionado [sRGB] o [VIVID], los elementos posteriores a [WHITE BALANCE] no se podrán establecer.

Los elementos posteriores no se pueden establecer cuando [COLOR MODE] es [STD].

WHITE BALANCE

Después de seleccionar [WHITE BALANCE], pulse el botón y visualice el menú de ajuste.

Notas:

• No todos los colores pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las graduaciones.
• Utilice los botones para seleccionar [COOL], [.], [STD], [.], [WARM] o [USER].
• Al seleccionar USER (usuario), aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón SELECT para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Una vez finalizados los ajustes: Botón MENU

COOL.... Tonalidad más azul que la estándar

Tonalidad ligeramente más azul que la estándar

STD ...... Ajuste de tonalidad cromática estándar - ... Tonalidad ligeramente más roja que la estándar

WARM .. Tonalidad más roja que la estándar USER

R-CONTRAST .... botón para azul-verde, botón para rojo. G-CONTRAST .... botón para púrpura, botón para verde. B-CONTRAST .... botón para amarillo, botón para azul.

GAMMA

Ajuste para que las imágenes oscuras y brillantes se puedan ver fácilmente. Si la pantalla está oscura y se ve con dificultad, aumente el valor numérico. Si está brillante y difícil de ver, disminuya el valor numérico. (botones

HUE

La tonalidad se puede ajustar. (botones

SATURATION

La saturación del color se puede ajustar. (botones

Con el valor mínimo, la pantalla aparece en blanco y negro.

Menú MODE SELECT

Notas:

• Según sea la resolución de la señal de entrada, la pantalla puede no mostrar incluso si se pueden seleccionar las opciones del menú.
• Para seleccionar una opción del menú: Botón SELECT
• Una vez finalizados los ajustes: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición de la pantalla OSD puede desplazarse hacia la izquierda y hacia la derecha. (botones

OSD V-POSITION (posición vertical OSD)

La posición de la pantalla OSD puede desplazarse hacia arriba y hacia abajo. (botones

OSD PIVOT

La orientación de la visualización OSD se puede cambiar. (botones

ON: Orientación para visualización vertical.

OFF: Orientación para visualización horizontal.

400 LINES (grado de resolución)

Puede programar la resolución horizontal de una pantalla de 400 líneas si utiliza US text, etc. (botones

640: 640 X 400 dot mode 720: 720 X 400 dot mode (US text etc.)

Nota:

• Puesto que la entrada de resolución diferente a la de 400 líneas se realiza automáticamente, no hay necesidad de programarla.

SCALING (nivel de graduación)

Ajusta la imagen de modo que la nitidez sea óptima tras una ampliación de la pantalla. (botones

LANGUAGE

Los mensajes visualizados en la pantalla y en el contenido de los menús OSD se pueden cambiar a los idiomas siguientes.

Inglés, alemán, francés, holandés, español, italiano y sueco.

1. Después de seleccionar [LANGUAGE], pulse el botón ►. El menú de selección de idioma se visualizará en la pantalla.
2. Seleccione el idioma deseado usando el botón SELECT.
3. Pulse el botón MENU.

El menú de selección de idioma desaparece.

Ajuste de la pantalla (con conexión digital)

Los ajustes se pueden realizar a través del menú Máscara en pantalla (OSD).

Máscara en pantalla para el ajuste

Si está utilizando Windows, abra la Carta de ajuste incluida en el CD-ROM. (p. 146)

Si su sistema no es Windows, no utilice la Carta de ajuste. En tal caso, haga que aparezca una imagen que aclare toda la pantalla y ajústela comprobando visualmente su tono real.

Cómo realizar el ajuste

1. Pulse el botón MENU.

Aparecerá el menú COLOR CONTROL.

Una vez está el menú en pantalla, puede ajustar cada una de las opciones del mismo.

Cada vez que se pulse el botón MENU, se seleccionará el siguiente menú. (COLOR CONTROL → MODE SELECT → El menú OSD desaparece)

Notas:

• El menú OSD desaparece automáticamente unos 30 segundos después de la última instrucción. -Esta explicación se basa en la utilización de la Carta de ajuste (para Windows) para realizar los ajustes.

Menú COLOR CONTROL

Notas:

• Para seleccionar una opción del menú:

Botón SELECT

• Para pasar al siguiente menú: Botón MENU

COLOR MODE

La tonalidad cromática se puede configurar como se indica a continuación.

STD .... La imagen se verá con la tonalidad resultante de la combinación de colores original del panel de cristal líquido.

sRGB ... sRGB es la forma internacional de representación cromática definida por la IEC (International Electrotechnical Commission (Comisión Electrotécnica Internacional)). La conversión cromática se hace teniendo en cuenta las características del cristal líquido y representa una tonalidad parecida a la de la imagen original.

VIVID ... Muestra una imagen con colores dinámicos y primarios VIVID (INTENSOS).

• Si se ha seleccionado [sRGB] o [VIVID], los elementos posteriores a [WHITE BALANCE] no se podrán establecer.

Los elementos posteriores no se pueden establecer cuando [COLOR MODE] es [STD].

WHITE BALANCE

Después de seleccionar [WHITE BALANCE], pulse el botón y visualice el menú de ajuste.

Notas:

• No todos los colores pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las graduaciones.
• Utilice los botones para seleccionar [COOL], [.], [STD], [.], [WARM] o [USER].
• Al seleccionar USER (usuario), aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón SELECT para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Una vez finalizados los ajustes: Botón MENU

COOL.... Tonalidad más azul que la estándar

Tonalidad ligeramente más azul que la estándar

STD ...... Ajuste de tonalidad cromática estándar. Tonalidad ligeramente más roja que la estándar

WARM .. Tonalidad más roja que la estándar. USER

R-CONTRAST .... botón para azul-verde, botón para rojo. G-CONTRAST .... botón para púrpura, botón para verde. B-CONTRAST .... botón para amarillo, botón para azul

GAMMA

Ajuste para que las imágenes oscuras y brillantes se puedan ver fácilmente. Si la pantalla está oscura y se ve con dificultad, aumente el valor numérico. Si está brillante y difícil de ver, disminuya el valor numérico. (botones)

HUE

La tonalidad se puede ajustar. (botones)

SATURATION

La saturación del color se puede ajustar. (botones)

Con el valor mínimo, la pantalla aparece en blanco y negro.

Menú MODE SELECT

Notas:

• Según sea la resolución de la señal de entrada, la pantalla puede no mostrar incluso si se pueden seleccionar las opciones del menú.
• Para seleccionar una opción del menú: Botón SELECT
• Una vez finalizados los ajustes: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición de la pantalla OSD puede desplazarse hacia la izquierda y hacia la derecha. (botones)

OSD V-POSITION (posición vertical OSD)

La posición de la pantalla OSD puede desplazarse hacia arriba y hacia abajo. (botones)

OSD PIVOT

La orientación de la visualización OSD se puede cambiar. (botones)

ON: Orientación para visualización vertical.

OFF: Orientación para visualización horizontal.

400 LINES (grado de resolución)

Puede programar la resolución horizontal de una pantalla de 400 líneas si utiliza texto US, etc. (botones )

640: 640 X 400 dot mode 720: 720 X 400 dot mode (texto US, etc.)

Nota:

• Puesto que la entrada de resolución diferente a la de 400 líneas se realiza automáticamente, no hay necesidad de programarla.

SCALING (nivel de graduación)

Ajusta la imagen de modo que la nitidez sea óptima tras una ampliación de la pantalla. (botones)

LANGUAGE

Los mensajes visualizados en la pantalla y en el contenido de los menús OSD se pueden cambiar a los idiomas siguientes.

Inglés, alemán, francés, holandés, español, italiano y sueco

1. Después de seleccionar [LANGUAGE], pulse el botón ►

El menú de selección de idioma se visualizará en la pantalla.

1. Seleccione el idioma deseado usando el botón SELECT.
2. Pulse el botón MENU.

El menú de selección de idioma desaparece.

Conservación del monitor

Desenchufe siempre la clavija de la toma de corriente alterna antes de limpiar el monitor.

Caja y sector del panel de control

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la caja y el panel de control.

Si estuvieran muy sucios, eche un poco de detergente neutro en un paño suave previamente humedecido, escúrralo bien y proceda a la limpieza.

Sector del panel LCD

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la suciedad y el polvo de la superficie del panel LCD. (Es adecuado un paño tal como gasa o los utilizados para limpiar gafas.)

Precaución:

• No utilice jamás disolventes, gasolina, alcohol, limpiacristales, etc., ya que podría decolorarlo o deformarlo.
• No rasque jamás el monitor con objetos duros ni aplique una presión fuerte sobre el mismo, ya que podría dañar señales o resultar en un funcionamiento anómalo.

Almacenamiento

Si no va a utilizar el monitor durante un largo periodo de tiempo, asegúrese de desenchufar la clavija de la toma de corriente alterna.

Precaución:

• No deje el monitor en contacto con objetos de caucho o plástico durante periodos prolongados, ya que esto podrá decolorarlo o deformarlo.

Solución de problemas

Si cree que el monitor pudiera estar averiado, compruebe los siguientes puntos antes de llevarlo a reparar.

Si después de arreglarlo sigue sin funcionar, póngase en contacto con su proveedor o con el servicio autorizado de asistencia técnica de Sharp más cercano.

Los tubos fluorescentes del monitor tienen una vida útil limitada.

• Si la pantalla se oscurece, reverbera persistente y no se enciende, puede que sea necesario cambiar el tubo fluorescente. Consulte a su proveedor o al servicio autorizado de asistencia técnica de Sharp más cercano. (No intente jamás hacer usted mismo este cambio.)
• Debido a las características de los tubos fluorescentes, la pantalla puede reverberar durante el periodo inicial de uso. (No se trata de una anomalía.) Si esto ocurriera, intente en primer lugar resolver el problema apagando y encendiendo el monitor de nuevo.

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión no está encendido)

• ¿Está correctamente conectado el cable de alimentación? (p. 142)

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión está encendido)

• ¿Está el ordenador conectado correctamente? (p. 141)
• ¿Está el ordenador encendido?
• ¿Está el borne de entrada de la señal conmutado a la señal correcta? (p. 143)
• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p. 154)
• ¿Se encuentra el ordenador en el modo de ahorro de energía?

Los botones de control no funcionan

• ¿Está activado el bloqueo de ajustes? (p. 145)

La imagen aparece distorsionada

• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p. 154)
• Si está utilizando la señal analógica, realice el ajuste automático. (p. 146)
• Si puede cambiar la frecuencia del ordenador, cambie los valores a un ajuste de baja frecuencia.

Especificaciones del producto

Display LCD

46 cm medidos en diagonal

Advanced Super-V y módulo antirreflectante de baja reflexión TFT LCD

Resolución (máx.)

SXGA 1280 x 1024 píxeles

Colores reproducibles (máx.)

16,77 millones de colores (8 bits)

Luminosidad (máx.)

220 cd/m²

Retícula

0,2805 (H) x 0,2805 (V) mm

Relación de contraste 400:1

Ángulo de visibilidad

Izquierda-derecha 170°; arriba-abajo 170°

Tamaño de pantalla

Horizontal 359 mm x Vertical 287,2 mm

Señal de video

Digital: Estándar DVI bajo en 1.0

Señales de sincronización

Separate Sync (nivel TTL: +/-), Sync on

Green, Composite Sync (nivel TTL: +/-)

Compensación de la ampliación

Enmascaramiento digital (aumento de la pantalla para corregir VGA/SVGA/XGA)

[ampliación (superficie total de pantalla)]

Plug & Play

VESA: DDC2B compatible

Gestión de energía

VESA: basada en DPMS

DVI: basada en DMPM

Borne de señales de entrada

DVI-I de 29 vías x 2

Función hub USB

1 puerto de entrada, 2 puertos de salida (hub operado por autoalimentado bajo en el estándar USB Rev 1.1)

Ajuste de altura

Margen de ajuste: Aprox. 80 mm

Rotación de la pantalla

Hacia la derecha 0° - 90°

Inclinación de pantalla

Hacia arriba 0° - 30° ; hacia abajo 0° - 5°

Giro de pantalla

90° de izquierda a derecha

Suministro eléctrico

CA100-240V, 50/60Hz

Temperatura ambiental

5-35°C

Consumo eléctrico

51W (sin usar puerto USB)

(57W máximo, 2.9W en el modo de ahorro de energía)

Dimensiones (An. x F x Al.) (Unidades: mm)

Con pantalla en sentido horizontal: 395x213x427

Con pantalla en sentido vertical: 324x213x463

Peso

Aprox. 8,9 kg

Sólo zona de visualización, aprox. 5,7 kg

Sincronizaciones de las señales correspondientes (analógica)

Modo display		Hsync	Vsync	Frecuencia
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
		80.0kHz	75Hz	135.0MHz
US text	720x400	31.5kHz	70Hz	28.3MHz
Series Power Macintosh	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz
	1152x870	68.7kHz	75Hz	100.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
		80.0kHz	75Hz	135.0MHz
Series Sun Ultra	1024x768	48.3kHz	60Hz	64.13MHz
		53.6kHz	66Hz	70.4MHz
		56.6kHz	70Hz	74.25MHz
	1152x900	61.8kHz	66Hz	94.88MHz
		71.8kHz	76.2Hz	108.23MHz
	1280x1024	71.7kHz	67.2Hz	117.01MHz
		81.1kHz	76Hz	134.99MHz

• La resolución recomendada es de 1280x1024
• Todos son compatibles únicamente con «non-interlace». Las frecuencias para las series Power Macintosh y Sun Ultra son solo valores de referencia. Para establecer la conexión puede ser necesario un adaptador (adquirido por separado).
• Si el monitor recibe señales de sincronización que no son compatibles, aparecerá [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor.
• Si el monitor no recibe ninguna señal (synch signal), aparecerá [NO SIGNAL].

Sincronizaciones de las señales correspondientes (digital)

Modo display		Hsync	Vsync	Frecuencia
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
	1152x864	67.5kHz	75Hz	108.0MHz
	1280x960	60.0kHz	60Hz	108.0MHz
	1280x1024	64.0kHz	60Hz	108.0MHz
US text	720x400	31.5kHz	70Hz	28.3MHz

• La resolución recomendada es de 1280x1024
• Todos son compatibles únicamente con «non-interlace».
• Aquí se puede conectar un ordenador con un borne de salida DVI (DVI-D24 vías o DVI-I29 vías) y con una capacidad de salida SXGA. El que la pantalla funcione correctamente depende del tipo de ordenador a conectar.
• Si el monitor recibe señales de sincronización que no son compatibles, aparecerá [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor.
• Si el monitor no recibe ninguna señal (synch signal), aparecerá [NO SIGNAL].

Vías del conductor de entrada DVI-I

N°	Función	N°	Función
1	Datas TMDS 2-	16	Detección de clavija en caliente
2	Datas TMDS 2+	17	Datas TMDS 0-
3	Protector 2/4 de datos TMDS	18	Datas TMDS 0+
4	N.C.	19	Protector05de datosTMDS
5	N.C.	20	N.C.
6	Reloj DDC	21	N.C.
7	Datas DDC	22	Protector de reloj TMDS
8	Señal analógica sincronizada verticalmente	23	Reloj TMDS +
9	Datas TMDS 1-	24	Reloj TMDS -
10	Datas TMDS 1+	C1	Señal analógica de imagen roja
11	Protector 1/3 de datos TMDS	C2	Señal analógica de imagen verde
12	N.C.	C3	Señal analógica de imagen azul
13	N.C.	C4	Señal analógica sincronizada horizontalmente
14	+5V	C5	GNDanalógica
15	GND (masa)

Gestión de energía

El monitor está bajo en los estándares VESA DPMS* y DVI DPM*2.

Para activar la función Power Management del monitor, tanto la tarjeta de video como el ordenador deben cumplir el estándar VESA DPMS y el estándar DVI DMPM.

*1 DPMS: Display Power Management Signalling (Sistema de administración de energía del monitor)

Modo DPMS	Pantalla	Consumo de corriente	H-sync	V-sync
ON	Encendida	51W*	Si	Si
STANDBY	Apagada	2,9W	No	Si
SUSPEND			Si	No
OFF			No	No

^*2 DMPM: Digital Monitor Power Management (Gestión de energía del monitor digital)

Modo DMPM	Pantalla	Consumo de corriente
ON	Encendida	51W*
OFF	Apagada	2,9W

DDC (Plug & Play)

Este monitor soporta el estándar VESA DDC (Display Data Channel).

DDC es un estándar de señalización para la operación de las funciones Plug & Play en el monitor o PC. Transmite información tal como el grado de resolución entre el monitor y el PC. Puede usar esta función si su ordenador tiene compatibilidad DDC y si está configurado de modo que pueda detectar el monitor Plug & Play.

Existen numerosas variedades de DDC debido a las diferencias entre los sistemas. El presente monitor opera con DDC2B.

Instalación de la información de configuración y del perfil ICC (Para Windows)

Según sea el tipo de ordenador o de sistema operativo, puede que sea necesario utilizar el ordenador para llevar a cabo la instalación de la información de configuración del monitor, etc. Si así fuera, siga los pasos que se indican a continuación para instalar la información de configuración del monitor. (Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador, mientras lee esto).

Acerca del perfil ICC

Un perfil ICC (Consorcio Internacional de Color) es un archivo en el que se describen las características cromáticas del monitor LCD. El uso de una aplicación que funciona junto con un perfil ICC, permite obtener una alta resolución cromática.

• Tanto Windows98/2000/Me/XP utilizan el perfil ICC.
• Al instalar la información de configuración de Windows98/2000/Me/XP (descrita a continuación), se instalará también el perfil ICC. Si únicamente desea instalar el programa ICC, consulte el apartado Instalación del perfil ICC en la página 158.
• Cuando se use un perfil ICC, ponga [COLOR MODE] y [WHITE BALANCE] en [STD], y ponga [GAMMA], [HUE] y [SATURATION] en [0].

Para Windows95

Instalación de la información de configuración del monitor en Windows95. Los mensajes de Windows mencionados en la suma notable de servicios se basan en la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la “D”.

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic sobre [Settings], [Advanced Properties], [Monitor] y por último sobre [Change].
5. Haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [D:] y a continuación haga clic sobre [OK].
6. Confirme que los datos sobre el monitor están seleccionados y haga clic sobre [OK].
7. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].
8. Haga clic sobre [OK] y cierre la ventana.

Para Windows98

Instalación de la información de configuración del monitor en Windows98 y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

Si ya ha aparecido el "Add new Hardware Wizard":

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre [Next].
3. Compruebe [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have Disk] y confirme con [Copy manufacturer's files from:] [D:] y haga clic sobre [OK].
5. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.

Si el "Add new Hardware Wizard" no ha aparecido:

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. En [Opciones], seleccione [Detectar automáticamente monitores Plug & Play] y haga clic en [Cambiar].
6. Haga clic en [Siguiente].
7. Haga clic en [Mostrar una lista de todos los controladores en una ubicación específica, para que pueda seleccionar el controlador que desee] y a continuación en [Siguiente].
8. Cuando aparezca [Modelos], haga clic en [Tener] y confirme con [Copiar archivos del fabricante desde:] [D:] y haga clic en [Aceptar].
9. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic en [Siguiente], [Siguiente] y [Finalizar].
10. Compruebe que el monitor está funcionando y a continuación haga clic en [Aplicar].
11. Haga clic en [Aceptar] y cierre la ventana.

Instalación de la información de configuración y del perfil ICC (Para Windows)

Para Windows 2000

Instalación de la información de configuración del monitor en Windows 2000 y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic en el botón [Inicio]. En [Configuración], seleccione [Panel de control].
3. Haga doble clic en [Pantalla].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. Haga clic sobre [Properties], [Driver] y [Update Driver].
6. Cuando aparezca el Asistente [Upgrade Device Driver Wizard], haga clic sobre [Next].
7. Compruebe [Display a list of the known drivers for this device so that I can choose a specific driver] y haga clic sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have Disk], confirme con [Copy manufacturer's files from:][D:] y haga clic sobre [OK].
9. Seleccione el monitor en la lista que aparece y haga clic en [Next].
10. Haga clic sobre [Next], asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish]. Si aparece [The Digital Signature Not Found], haga clic en [Yes]. 11. Haga clic sobre [Close].
11. Haga clic sobre [OK] y cierre la ventana.

Para Windows Me

Instalación de la información de configuración del monitor en Windows Me y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la “D”.

Si ya ha aparecido "Add new Hardware Wizard":

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Compruebe [Specify the location of the driver [Advanced]] y haga clic sobre [Next].
3. Compruebe [Mostrar una lista de todos los controladores en una ubicación específica, para que pueda seleccionar el controlador que desee.] y a continuación haga clic en [Siguiente].
4. Cuando aparezca [Modelos], haga clic en [Havesk], confirme con [Copiar archivos del fabricante desde:] [D:] y haga clic en [Aceptar].
5. Seleccione en la lista los datos del monitor y a continuación haga clic en [Siguiente], [Siguiente] y [Finalizar]. Si aparece el "Asistente para agregar hardware nuevo", repita los comandos de instalación empezando por el paso 2 antes descrito.

Si el "Asistente para agregar hardware nuevo" no ha aparecido:

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic en el botón [Inicio]. En [Configuración], seleccione [Panel de control].
3. Haga doble clic en [Pantalla].
4. Haga clic en [Configuración], [Opciones avanzadas] y [Monitor].
5. En [Opciones], seleccione [Detectar automáticamente monitores Plug & Play] y haga clic en [Cambiar].
6. Compruebe [Especificar la ubicación del controlador [Opciones avanzadas]] y haga clic en [Siguiente].
7. Compruebe [Mostrar una lista de los controladores en una ubicación específica, para que pueda seleccionar el controlador que desee.] y haga clic en [Siguiente].
8. Cuando aparezca [Modelos], haga clic en [Havesk], confirme con [Copiar archivos del fabricante desde:] [D:] y haga clic en [Aceptar].
9. Seleccione los datos del monitor y a continuación haga clic en [Siguiente], [Siguiente] y [Finalizar].
10. Compruebe que los datos del monitor aparecen en la pantalla y a continuación haga clic en [Aplicar].
11. Haga clic en [Aceptar] y cierre la ventana.

Instalación de la información de configuración y del perfil ICC (Para Windows)

Para Windows XP

Instalación de la información de configuración del monitor en Windows XP y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la “D”.

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. Seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. Haga clic sobre [Properties], [Driver] y [Update Driver].
6. Cuando aparezca el Asistente [Hardware Update Wizard], compruebe [Install from a list or specific location [Advanced]], haga clic sobre [Next].
7. Compruebe [Don't search. I will choose the driver to install.] y haga clic sobre [Next].
8. Haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [D:] y haga clic sobre [OK].
9. Seleccione el monitor en la lista que aparece y haga clic en [Next].
10. Asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish]. Si aparece [has not passed Windows Logo testing...], haga clic en [Continue Anyway]. 11. Haga clic sobre [Close].
11. Haga clic sobre [OK] y cierre la ventana.

Instalación del perfil ICC

Instalación del perfil ICC del monitor. (Si ya ha instalado la información de configuración, se habrá instalado también el perfil por lo que no hace falta que lo vuelva a instalar).

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings] y [Advanced].
5. Haga clic sobre [General], en [Compatibility] seleccione [Apply the new display setting without restarting] y a continuación haga clic en [Color Management].
6. Haga clic sobre [Add] y seleccione CD-ROM para indicar la ubicación de los archivos.
7. Seleccione el perfil de color que desea instalar y haga clic sobre [Add].
8. Seleccione el perfil y haga clic en [Set As Default].
9. Haga clic sobre [OK] y cierre la ventana.
10. Cuando se use un perfil ICC, ponga [COLOR MODE] y [WHITE BALANCE] en [STD], y ponga [GAMMA], [HUE] y [SATURATION] en [0].

Información acerca del perfil ColorSync (Para MacOS)

Acerca del perfil ColorSync

ColorSync es el sistema de gestión del color de Apple Corporation y se utiliza como referencia para permitir una resolución cromática cuando se usa con una aplicación compatible. Un perfil ColorSync describe las características cromáticas del monitor LCD.

Notas:

• El perfil ColorSync de este monitor funciona con MacOS 8.5 o superior.
• Si utiliza el perfil ColorSync, ponga [COLOR MODE] y [WHITE BALANCE] en [STD], y ponga [GAMMA], [HUE] y [SATURATION] en [0].

Configuración del perfil ColorSync

Notas:

• Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir pueden ser diferentes. Siga el manual de uso propio del ordenador, y léalo.
• Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
• Copie el perfil de uso por el disco de aplicación en la carpeta de perfil ColorSync de la carpeta del sistema.
• En el panel de control seleccione ColorSync y elija el perfil a utilizar.

Instrucciones para acoplar un brazo de compatibilidad VESA

Puede acoplar al monitor un brazo o una base (que se adquiere por separado) conforme al estándar VESA.

La elección del brazo o la base queda a discreción del cliente.

Brazos o bases aptos para el uso

Los accesorios deben cumplir los siguientes requisitos:

• Deben ser compatibles con el estándar VESA
• Deben tener una separación mínima de 100 mm x 100 mm entre los orificios para los tornillos en la sección a acoplar
• No deben caerse ni romperse una vez acoplados al monitor.

Cómo acoplar el brazo o la base

• Tenga cuidado de no doblar excesivamente el cable ni utilizar cables de prolongación, ya que podría provocar un funcionamiento anómalo.
• Al mismo tiempo que sigue estas instrucciones, consulte también las instrucciones de instalación en el manual de manejo suministrado con el brazo o la base
• Retire el cable.
• Extienda un paño suave sobre una superficie horizontal apropiada.
• Con mucho cuidado de no dañar el monitor, deposítelo suavemente sobre el paño con la parte de la pantalla mirando hacia abajo.

Precaución:

Sujete firmemente la pantalla y la base e inclínelas un poco. Cuando el monitor esté inclinado, la base podrá desprenderse repentinamente y causar lesiones.

1. Retire los cuatro tornillos y a continuación retire la base del monitor.

Notas:

• La base se ha diseñado específicamente para este monitor, no la use con ningún otro. No la use para otros fines.
• Le recomendamos que guarde los cuatro tornillos junto con la base que ha retirado para poder volver a fijar la base con los cuatro tornillos correctos. Si utiliza otro tipo de tornillos, podría dañar la parte interior del monitor.

Precaución:

No desarme la base. Hay piezas que podrían salir despedidas y causar lesiones.

1. Acople el brazo al monitor apretando los cuatro tornillos.

Nota:

• Los tornillos utilizados para acoplar el brazo deberían ser del tamaño M4 con un saliente de 6 mm ~ 8 mm desde el plano sobre el que debe acoplarse. El uso de cualquier otro tipo de tornillo podría provocar la caída del monitor o causar daños en la parte interior del monitor.

Información acerca de Pivot Software (Pantalla vertical/horizontal)

Cuando gire la pantalla, cambie la orientación de la misma usando Pivot Software.

Sistemas operativos (SO) compatibles para Pivot Software (versión de prueba) incluido con el monitor:

Windows 98/2000/Me/XP

Macintosh OS 8.x - 9.1

• Dependiendo del acelerador de gráficos, tal vez sea imposible usar Pivot Software, incluso cuando se emplee un SO compatible.

En cuanto a la información de producción y las preguntas relacionadas con Pivot Software:

Instalación de Pivot Software (versión de prueba)

Para Windows

1. Abandone todas las aplicaciones que esté utilizando.
2. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
3. Abra el CD-ROM [Mi PC].
4. Haga doble clic en la carpeta [Pivot].
5. Haga doble clic en [SETUP.exe].
6. Haga clic en [Siguiente].
7. Elija [Acepto los términos del acuerdo de licencia].
8. Haga clic en [Next].
9. Introduzca su información de cliente: [Username] y [Organization]. 10. Haga clic en [Next]. 11. Haga clic en [Install]. La instalación empezará.
10. Haga clic en [Next] cuando se visualice el mensaje que indica que la instalación ha terminado. 13. Haga clic en [Finish].
11. Haga clic en [Yes] y reinicie el ordenador.

Para Macintosh

1. Abandone todas las aplicaciones que esté utilizando. 2. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador. 3. Abra el CD-ROM. 4. Haga doble clic en la carpeta [Pivot]. 5. Seleccione un idioma. 6. Haga doble clic en [Install MacPortrait]. 7. Arrastre el icono [MacPortrait Install] sobre el disco deseado. La instalación empezará. 8. Haga clic en [Restart] cuando se visualice el mensaje que indica que la instalación ha terminado.

Cambio del sentido de la pantalla

Para Windows

Elija [Rotate] haciendo clic con el botón derecho del ratón, o haga clic con el botón izquierdo en la parte inferior derecha de la pantalla.

El sentido de la pantalla cambia cada vez que se selecciona [Rotate].

Para Macintosh

Elija ahora [ROTATE Now] desde la parte inferior derecha de la pantalla.

El sentido de la pantalla cambia cada vez que se selecciona [ROTATE Now].

Notas:

• La rotación de la pantalla se realiza manualmente. (p. 139)
• El sentido de la pantalla en el menú OSD se cambia utilizando [OSD PIVOT] en el menú [MODE SELECT]. (p. 149,151)
