LL-T15V1 - Monitor SHARP - Manuale utente e istruzioni gratuiti

Marca	SHARP
Modello	LL-T15V1
Tipo di prodotto	Monitor LCD a colori 15 pollici
Tecnologia di visualizzazione	TFT a cristalli liquidi
Dimensioni dello schermo	38 cm (15 pollici) diagonale
Risoluzione massima	XGA 1024 x 768 pixel
Numero di colori	16,77 milioni (8 bit)
Luminosità	260 cd/m²
Contrasto	400:1
Passo pixel	0,297 x 0,297 mm
Connettività	Mini D-sub 15 pin (ingresso segnale analogico)
Alimentazione	AC 100-240V, 50/60 Hz tramite adattatore di rete (modello NL-A60J)
Consumo elettrico	Max 29 W, 3 W in modalità standby (risparmio energetico)
Inclinazione	0° a 25° in su, 0° a 5° in giù
Peso (senza adattatore)	Circa 3,4 kg
Compatibilità VESA	75 x 75 mm (per braccio opzionale)
Gestione energetica	VESA DPMS (Attivo, Standby, Sospeso, Spento)
Plug & Play	VESA DDC1/DDC2B
Accessori forniti	Adattatore di rete, cavo segnale RGB, floppy utility, manuale d'uso
Manutenzione e pulizia	Utilizzare un panno morbido e asciutto. Non utilizzare solvente, alcol o detergente per vetri. Scollegare prima della pulizia.
Sicurezza	Non ostruire le aperture di ventilazione. Non esporre all'acqua. Utilizzare solo l'adattatore fornito. Scollegare se non utilizzato per lungo tempo.
Ricambi e riparabilità	Lampada di retroilluminazione sostituibile solo da un professionista autorizzato. Lucchetto di sicurezza Kensington (non fornito). Adattatore di rete specifico.
Norme	FCC Classe B, TCO'99, direttive europee 89/336/CEE e 73/23/CEE

Domande frequenti - LL-T15V1 SHARP

Cosa fare se il monitor non si accende?

Verificare che l'adattatore di rete e il cavo di alimentazione siano correttamente collegati (vedere pagina 60). Il LED di alimentazione deve essere acceso. Se non si accende, provare un'altra presa a parete.

Nessuna immagine sullo schermo ma il LED è acceso?

Verificare il collegamento del cavo segnale tra il monitor e il computer. Assicurarsi che il computer sia acceso e che la sua frequenza di segnale sia compatibile (vedere specifiche tecniche). Verificare se il computer è in modalità di risparmio energetico.

Come pulire lo schermo LCD?

Utilizzare un panno morbido e asciutto, idealmente una garza per lenti. Non utilizzare mai solvente, alcol, benzina o detergente per vetri. Scollegare l'apparecchio prima della pulizia.

Come installare un supporto VESA?

Il monitor è compatibile VESA 75x75 mm. Scollegare, inclinare il monitor, rimuovere la base se necessario. Fissare il braccio con viti M4 da 4 a 6 mm di lunghezza sotto la superficie di fissaggio. Non utilizzare altre viti.

Cosa significa il messaggio 'OUT OF ADJUST'?

Questo messaggio appare durante la regolazione automatica se l'immagine è troppo scura. Visualizzare un'immagine molto luminosa (es: modello di regolazione fornito) e riprovare.

Come regolare i colori?

Utilizzare il menu OSD: premere MENU, selezionare GAIN CONTROL. È possibile scegliere MANUAL per regolare individualmente R, G, B, o AUTO per una regolazione automatica. Utilizzare il modello di regolazione per risultati migliori.

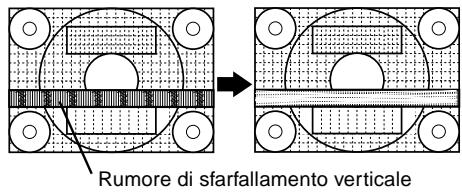

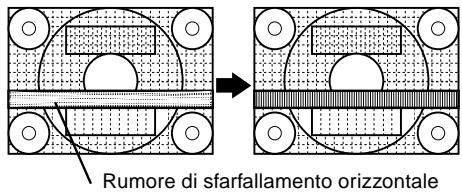

Il monitor sfarfalla, cosa fare?

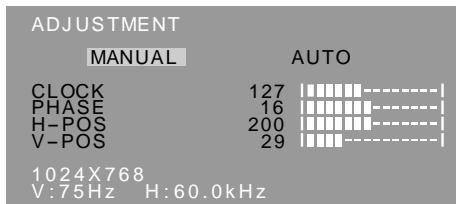

Eseguire una regolazione automatica dell'immagine (menu ADJUSTMENT, poi AUTO). Se lo sfarfallio persiste, regolare manualmente CLOCK e PHASE. Verificare inoltre che le lampade di retroilluminazione non siano in fine vita (se sfarfallano costantemente, contattare un riparatore autorizzato).

Come risparmiare energia con questo monitor?

Il monitor supporta VESA DPMS. Configurare il computer per mettere lo schermo in standby dopo un periodo di inattività. In modalità standby, il consumo scende a 3 W. È anche possibile spegnere il monitor manualmente.

Il lucchetto di sicurezza è fornito?

No, il monitor è dotato di un ancoraggio per lucchetto di sicurezza compatibile Kensington, ma il lucchetto deve essere acquistato separatamente.

Cosa fare se i pulsanti non rispondono?

Verificare se la funzione di blocco delle regolazioni è attiva (ADJUSTMENT LOCKED). Per sbloccare, spegnere il computer, quindi premere contemporaneamente i pulsanti MENU e di alimentazione mentre si riaccende. Apparirà il messaggio ADJUSTMENT UNLOCKED.

MANUALE UTENTE LL-T15V1 SHARP

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Il presente apparecchio è conforme alle direttive europee 89/336/CEE e 73/23/CEE, come modificate dalla direttiva 93/68/CEE.

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

La presente apparecchiatura è conforme ai requisiti essenziali delle direttive europee 89/336/CEE e 73/23/CEE, come modificata dalla direttiva 93/68/CEE.

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Il presente apparecchio è conforme alle direttive europee 89/336/CEE e 73/23/CEE, come modificato dalla direttiva 93/68/CEE.

Avviso per gli utenti negli USA 76 TCO'99 77 Avviso per gli utenti in Europa 79 Avviso per gli utenti nel Regno Unito 80 Avviso per gli utenti in Australia 80 Suggerimenti e precauzioni per la sicurezza 81 Descrizione del prodotto 82 Collegamento del monitor ed accensione e spegnimento del monitor 84

Collegamento del monitor ad un computer (PC ecc.) 84 Collegamento del monitor ad una sorgente di alimentazione elettrica 84 Accensione 84 Spegnimento 85 Installazione delle informazioni per il setup e del profilo ICC (per Windows) 85 Informazioni sul profilo ColorSync (per MacOS) 87

Regolazione della visualizzazione sullo schermo 88

Regolazione della retroilluminazione 88 Regolazione automatica dello schermo 89 Regolazione manuale dello schermo 90

Cura e riparazione del monitor 93

Cura del monitor 93 Immagazzinamento 93 Ricerca ed eliminazione di inconvenienti 93

Specifiche 94

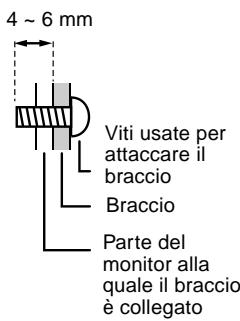

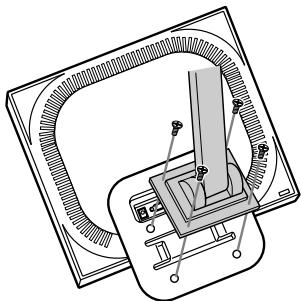

Istruzioni per collegare un braccio compatibile VESA 97

Avviso per gli utenti negli USA

Dichiarazione FCC

AVVERTIMENTO - I regolamenti FCC stabiliscono che qualsiasi cambiamento o modifica, apportati a quest'apparecchio senza l'espressa approvazione del fabbricante, possono invalidare la facoltà dell'utente di mettere in funzione questo apparecchio.

Nota: Questo apparecchio è stato sottoposto a prova e si è constatato che esso rientra nei limiti stabiliti per un dispositivo digitale di classe B in conformità alla Parte 15 dei regolamenti FCC.

Questi limiti sono calcolati in modo da provvedere ad una protezione ragionevole contro un'interferenza dannosa in un'installazione residenziale. Quest'apparecchiatura genera, utilizza e può irradiare dell'energia a radiofrequenza e, se non installata ed utilizzata in conformità alle istruzioni, può provocare un'interferenza dannosa alle radiocomunicazioni. Tuttavia, non vi è nessuna garanzia che l'interferenza non possa verificarsi in un'installazione particolare. Se quest'apparecchiatura provoca un'interferenza dannosa per la ricezione radiofonica o televisiva, e quest'interferenza si può rilevare spegnendo ed accendendo l'apparecchiatura stessa, si invita l'utente a correggere l'interferenza mediante uno o più provvedimenti tra i seguenti.

• Cambiare l'orientamento dell'antenna ricevente oppure spostarla.
• Aumentare la distanza tra l'apparecchiatura ed il ricevitore.
• Collegare l'apparecchiatura ad una presa di corrente posta su un circuito diverso da quello al quale il ricevitore è collegato.
• Consultare il rivenditore oppure un tecnico radio/TV con esperienza per ricevere un aiuto.

Non usate nulla di diverso dai cavi e dal cordone rete in alternata acclusi, per assicurare la conformità con i regolamenti FCC per apparecchiature di elaborazione dati di classe B.

Dichiarazione di conformità

Monitor LCD a colori SHARP LL-T15V1

Quest'apparecchio è conforme alla parte 15 dei regolamenti FCC. Il funzionamento è sottoposto alle seguenti condizioni: (1) questo dispositivo non deve causare nessun'interferenza dannosa e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, ivi compresa l'interferenza che possa provocare un funzionamento in misura inferiore al normale.

Parte interessata responsabile: SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430

TEL:1-800-BE-SHARP

• Nella sua qualità di partner dell'ENERGY STAR, la SHARP ha accertato che questo prodotto soddisfa le esigenze poste dalle direttive ENERGY STAR per la gestione efficiente dell'energia.

Questo prodotto utilizza una lega per saldatura allo stagno-piombo ed una lampada fluorescente contenente una piccola quantità di mercurio. Lo smaltimento di questo materiale potrebbe essere sottoposto a regolamentazione dovuta a considerazioni di carattere ecologico. Per le informazioni riguardanti lo smaltimento oppure il riciclaggio, per favore mettetevi in contatto con le vostre autorità locali oppure con la Electronic Industries Alliance: www.eiae.org

Congratulazioni!

Lei ha appena acquistato un prodotto riconosciuto e APPROVATO con marchio TCO'99! Scegliendo questo prodotto, Lei ha acquistato uno strumento d'uso professionale ed ha contribuito a diminuire la presenza nell'ambiente di sostanze nocive favorendo lo sviluppo di prodotti elettronici adattati, per un maggior rispetto ambientale.

Perché un computer con marchio ambientale?

In molti paesi, i marchi ambientali sono divenuti un efficace strumento per incoraggiare i produttori ad adattare i propri prodotti e servizi alle principali norme di rispetto ambientale. Il problema principale, per quanto riguarda i computer ed altre apparecchiature elettroniche, consiste nell'uso di sostanze tossiche all'interno del prodotto e in fase di produzione e, non essendo tuttora possibile riciclare in modo soddisfacente tali apparecchiature, la maggior parte di queste sostanze potenzialmente dannose - presto o tardi - sarà immessa nel ciclo della natura.

Esistono tuttavia altre caratteristiche dei computer da non sottovalutare come ad esempio i livelli di consumo energetico; importanti sia dal punto di vista dell'ambiente di lavoro (interno) che dal punto di vista della natura (esterno). La possibilità di un maggior risparmio energetico è di importanza vitale se consideriamo che tutti i metodi per la generazione di elettricità hanno effetti negativi sull'ambiente (ad es. emissioni capaci di alterare i livelli di acidità e le caratteristiche climatiche, scorie radioattive ecc.). Se pensiamo inoltre al fatto che spesso le apparecchiature elettroniche presenti negli uffici rimangono accese ventiquattro ore su ventiquattro, dobbiamo per forza considerarle ad alto consumo energetico.

Qual è il significato del marchio?

Il marchio indica la conformità del prodotto ai requisiti del progetto TCO'99 che prevede l'attribuzione di un marchio internazionale e ambientale ai personal computer. Il progetto di attribuzione del marchio è frutto della collaborazione tra la Confederazione svedese dei lavoratori professionisti TCO (The Swedish Confederation of Professional Employees), la Società svedese per la conservazione della natura (Svenska Naturskyddsforeningen) e il Comitato nazionale svedese per l'amministrazione dell'energia (Statens Energimyndighet).

Per ottenere il riconoscimento del marchio occorre soddisfare vari requisiti riguardanti diversi settori: ambientale, ergonomico, frequenza di utilizzo, campo delle emissioni elettriche ed elettromagnetiche e resistenza alle fiamme.

I requisiti ambientali impongono restrizioni sulla presenza e l'uso di metalli pesanti, di sostanze ignifughe al bromo e cloruro e di solventi clorurati CFC (freon). I processi produttivi devono prevedere il riciclaggio del prodotto e il costruttore ha l'obbligo di seguire e applicare una politica ambientale specifica in tutti i paesi di esportazione della propria politica operativa.

I requisiti di risparmio energetico prevedono inoltre una funzione di riduzione del consumo ad uno o due livelli che viene attivata durante un periodo di inattività del computer e/o del monitor. Il tempo per la riattivazione delle funzioni non deve disturbare l'attività dell'utente.

Per ottenere il riconoscimento del marchio infine i prodotti devono attenersi a rigide norme di protezione ambientale relative alla riduzione di campi elettrici e magnetici, all'applicazione delle teorie ergonomiche fisiche e della vista, nonché a quella per l'alta frequenza d'uso.

Di seguito viene riportato un breve riassunto di alcuni requisiti di rispetto ambientale, ai quali il prodotto deve conformarsi. Il documento completo delle norme può essere ordinato a:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

È possibile inoltre ricevere via Internet le informazioni relative ai prodotti approvati e dotati di marchio

TCO'99 scrivendo all'indirizzo: http://www.tco-info.com/

Requisiti ambientali

Additivi ignifughi

Gli additivi ignifughi sono presenti nelle schede a circuito stampato, nei cavi, nei rivestimenti e negli alloggiamenti. Il loro scopo consiste nel prevenire o almeno ritardare l'espandersi delle fiamme. Fino al 30% dei materiali plastici di cui sono formati i rivestimenti e gli alloggiamenti del computer è costituito da additivi ignifughi. La maggior parte degli additivi contiene bromo e cloruro, altre sostanze chimicamente collegate a un alto gruppo di sostanze altamente tossiche e nocive per l'ambiente: i PCB (policlorodifenili). Sia gli additivi ignifughi contenenti bromo e cloruro, sia quelli contenenti PCB, sono all'origine di molti effetti dannosi per la salute, inclusi danni al sistema riproduttivo degli uccelli e dei mammiferi che si cibano di pesce, a causa dei processi bioaccumulativi*. Inoltre, sono state trovate tracce di tali additivi anche nel sangue umano, e i ricercatori temono che ciò potrà causare disturbi allo sviluppo del feto nel ventre materno. Il progetto TCO'99 contiene un'importante norma che stabilisce che i componenti di materie plastiche di peso superiore a 25 grammi non devono contenere additivi ignifughi con sostanze organiche vietate quali bromo e cloruro. Sono ammessi additivi ignifughi esclusivamente nelle schede a circuito stampato in quanto non si conoscono ancora valide soluzioni alternative.

Cadmio

Il cadmio è presente nelle batterie ricaricabili e negli strati di generazione del colore presenti nei monitor di certi computer. Il cadmio provoca danni al sistema nervoso ed è tossico se consumato ad alte dosi. Il progetto TCO'99 contiene un'importante norma che stabilisce che le batterie, gli strati di generazione del colore presenti nei monitor e i componenti elettrici o elettronici non devono contenere cadmio.

Mercurio**

Il mercurio è talvolta presente nelle batterie, nei relè e nei commutatori. Questa sostanza danneggia il sistema nervoso ed è tossica se presente in alte dosi. Il progetto TCO'99 prevede un'importante norma che stabilisce che le batterie non devono contenere mercurio. Inoltre viene richiesto di non fare uso di mercurio in nessun componente elettrico o elettronico dell'unità alla quale verrà applicato il marchio. Esiste tuttavia un'eccezione: il mercurio, al momento, è consentito nel sistema di retroilluminazione dei monitor a pannello piatto in quanto il mercato non offre ancora valide alternative. Non appena verrà trovata una valida alternativa priva di mercurio, si provvederà ad eliminare questa eccezione dalle norme TCO.

CFC (freon)

Il progetto TCO'99 include un'importante norma che vieta l'uso di sostanze CFC e HCFC nella produzione e nell'assemblaggio del prodotto. I CFC (freon) vengono talvolta utilizzati per il lavaggio delle schede a circuito stampato in quanto sono in grado di eliminare l'ozono, ma provocano contemporaneamente danni alla fascia di ozono della stratosfera causando un aumento dell'incidenza dei raggi ultravioletti sulla terra con seguente aumento dei rischi di tumore per la pelle (melanoma maligno).

Piombo **

Il piombo si trovava nei tubi catodici di trasporto immagini, nei display dei monitor, nelle saldature e nei condensatori elettrici. Il piombo provoca danni al sistema nervoso e in alte dosi causa intossicazione da piombo. Il progetto TCO'99 prevede ancora l'uso del piombo in quanto non è stato tuttora sviluppato alcun valido sostituto.

Avviso per gli utenti in Europa

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata alla direttiva 93/68/EEC.

Avviso per gli utenti nel Regno Unito

PER CLIENTI NEL REGNO UNITO IMPORTANTE

I conduttori in quello cavo di collegamento alla rete sono colorati conformemente al seguente codice:

VERDE E GIALLO : Terra

BLU : Neutro

MARRONE : Sotto tensione

Dato che i colori dei conduttori nel cavo rete di quest'apparecchiatura potrebbero non corrispondere ai contrassegni colorati che identificano i terminali nella vostra spina, procedete come segue. Il conduttore che è colorato in VERDE E GIALLO deve essere collegato al terminale nella spina, che è contrassegnato con la lettera E oppure con la terra di sicurezza oppure colorato in verde oppure in verde e giallo.

Il conduttore che è colorato in BLU deve essere collegato al terminale che è contrassegnato con la lettera N oppure colorato in nero.

Il conduttore che è colorato in MARRONE, deve essere collegato al terminale che è contrassegnato con la lettera L oppure colorato in rosso.

Assicuratevi che il vostro apparecchio sia collegato correttamente. Se avete dei dubbi, consultate un elettricista qualificato.

AVVERTIMENTO: QUEST'APPARECCHIATURA DEVE ESSERE MESSA A TERRA

Avviso per gli utenti in Australia

Richieste di informazioni riguardanti il servizio assistenza clienti

Per il servizio di assistenza tecnica, qualora se ne presentasse la necessità, per favore mettetevi in contatto con il vostro rivenditore oppure con la Sharp Corporation of Australia sull'1 300 13 50 22 per farvi indirizzare al Centro del Servizio Tecnico Assistenza Clienti autorizzato più vicino a voi.

Suggerimenti e precauzioni per la sicurezza

• In certe condizioni di visualizzazione si possono notare dei piccoli punti oppure delle piccole macchie. Questo è normale per i monitor a cristalli liquidi e non è un difetto di funzionamento. Il pannello LCD è stato prodotto con una tecnologia altamente elaborata. I pixel che funzionano correttamente costituiscono il 99.99% del numero totale di pixel. Tuttavia vi preghiamo di avere comprensione per il fatto che lo 0.01% dei pixel oppure meno potrebbero mancare oppure essere più luminosi del solito. Non lasciate che lo schermo visualizzi inutilmente per lunghi periodi di tempo, in quanto ciò può lasciare una persistenza dell'immagine.
• Se la luminosità è regolata sull'impostazione minima, sarà difficile vedere lo schermo.
• La qualità del segnale del computer può esercitare un'influenza sulla qualità del display. Consigliamo l'uso di un computer in grado di emettere dei segnali video di alta qualità. Non strofinate e non battete mai il monitor con oggetti duri.
• Per favore abbiate comprensione per il fatto che la Sharp Corporation non si assume nessuna responsabilità per errori fatti nell'uso da parte del cliente o di terzi, né per altri difetti di funzionamento o danni a questo prodotto, che si verifichino durante l'uso, ad eccezione dei casi nei quali la responsabilità per un indennizzo è riconosciuta alla legge. Il monitor ed i suoi accessori possono venire aggiornati con ampliamenti senza preavviso.

Collocazione

• Non utilizzate il monitor in luoghi nei quali la ventilazione è scadente, vi è molto polvere, l'umidità è elevata e nei quali il monitor può venire a contatto con olio o vapore, in quanto ciò può dar luogo ad un incendio.
• Assicuratevi che il monitor non venga a contatto con acqua oppure altri liquidi. Assicuratevi che nessun oggetto come graffette o spilli penetri nel monitor, in quanto ciò può dare luogo a incendio oppure folgorazione.
• Non collocate il monitor su oggetti instabili oppure in posti insicuri. Non consentite che il monitor venga sottoposto a forti urti e vibrazioni. Provocando la caduta oppure il rovesciamento del monitor lo si può danneggiare.
• Non utilizzare il monitor in luoghi in cui possa essere esposto alla luce solare diretta, vicino ad apparecchi di riscaldamento o in qualsiasi altro luogo in cui sia probabile un'alta temperatura, poiché ciò può causare un'eccessiva generazione di calore e lo scoppio di un incendio.

Cavo di alimentazione

Non danneggiare il cavo di alimentazione, non mettere oggetti pesanti su di esso, non tirarlo e non piegarlo eccessivamente. Non aggiungere cavi di prolunga. Danni al cavo possono causare incendi o folgorazioni. - Usare solo l'adattatore AC fornito con il monitor. L'uso di un adattatore diverso può provocare un incendio. - Inserire il cavo di alimentazione direttamente nella presa di corrente alternata. L'aggiunta di una prolunga può causare un incendio dovuto a surriscaldamento.

Lista di controllo del monitor e degli accessori

• Controllare che la confezione contenga i seguenti articoli.

Monitor LCD (1) - Adattatore AC (1) (modello: NL-A60J) - Cavo del segnale RGB (1) - Dischetto dei programmi di utilità (per Windows/Macintosh) (1) - Manuale d'uso (1)

Note

• Si consiglia di conservare il cartone per eventuali trasporti futuri del monitor.
• La Sharp Corporation è proprietaria dei diritti d'autore per i programmi del dischetto delle utilità. Non riprodurlo senza autorizzazione.

Uso dell'adattatore AC

Non usare l'adattatore AC per apparecchi diversi da quelli specificati. - Scollegare l'adattatore AC dalla presa di corrente se non lo si usa per un lungo periodo. Non collocare oggetti sull'adattatore AC. Non usare l'adattatore AC all'esterno. Non tentare di riparare l'adattatore AC se è rotto o presenta difetti di funzionamento. Affidare la riparazione al servizio di assistenza clienti. Non aprire l'adattatore AC. Non usare acqua o un panno bagnato per pulire l'adattatore AC.

Presentazione del manuale

• In questo manuale si farà riferimento a Microsoft Windows 2000 come [Windows2000], a Microsoft Windows Millennium come [WindowsMe], a Microsoft Windows 98 come [Windows98], a Microsoft Windows 95 come [Windows95] e a Microsoft Windows Versione 3.1 come [Windows3.1]. Quando non è necessario distinguere tra i programmi, si userà il termine [Windows].
• Microsoft e Windows sono marchi registrati di Microsoft Corporation.
• Macintosh è un marchio registrato di Apple Computer, Inc.

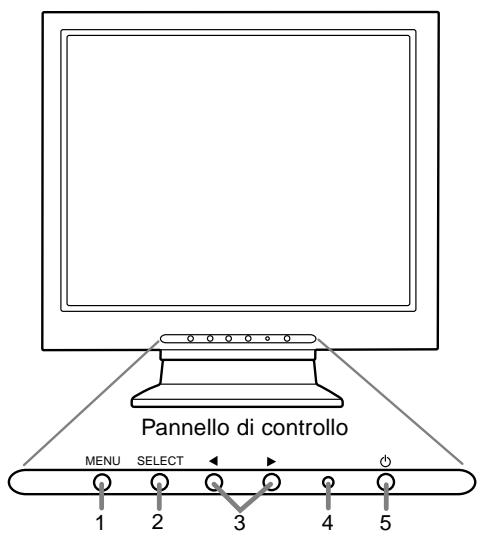

Descrizione del prodotto

1. Tasti MENU
2. Tasto SELECT
3. Tasti freccia

Questi tasti si usano per visualizzare, selezionare e chiudere il menu OSD (On Screen Display). Questo tasto si usa per selezionare delle opzioni di menu, quando il menu OSD è visualizzato. Quando il menu OSD è visualizzato: questi tasti si usano per aumentare o ridurre il valore dell'opzione selezionata.

Quando il menu OSD non è visualizzato: questi tasti si usano per regolare la luminosità della retroilluminazione.

1. LED di alimentazione
2. Tasto di alimentazione

Questo LED è illuminato in verde durante l'uso ed in arancione nel modo risparmio energetico. Premendo questo tasto si accende l'alimentazione. (Dopo aver acceso l'alimentazione, potrà trascorrere un breve tempo prima che lo schermo visualizzi.) Premete il tasto ancora una volta, per spegnere l'alimentazione. Collegate l'adattatore AC (corrente alternata). Collegate il cavo del segnale RGB. Collegando una serratura di sicurezza (acquistata separatamente) al foro di anticoraggio di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato. Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver. Nota: non ostruite mai i fori per la ventilazione, in quanto ciò può provocare un surriscaldamento all'interno del monitor e dare luogo a disturbi al funzionamento.

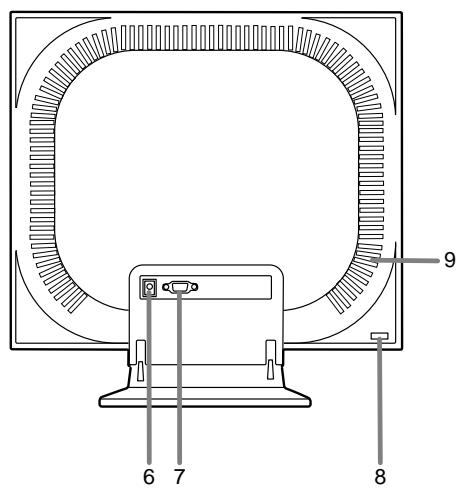

Descrizione del prodotto

Collocare il monitor verticalmente e regolarlo

ATTENZIONE!

• La pressione con le mani sul pannello LCD può produrre dei danni.

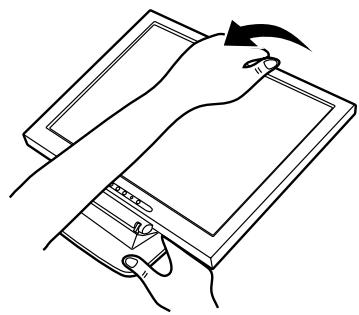

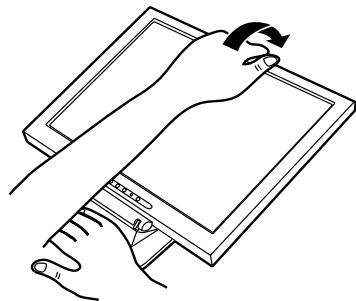

Mettere su il monitor

Premete verso il basso sul supporto ed alzate la sezione superiore del monitor.

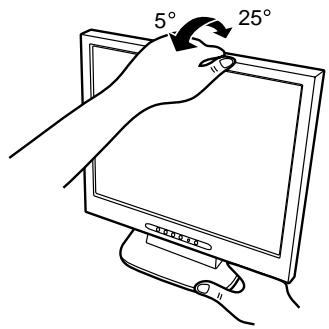

Regolazione del monitor

Premete verso il basso sul supporto e regolatelo su un angolo visivo adatto.

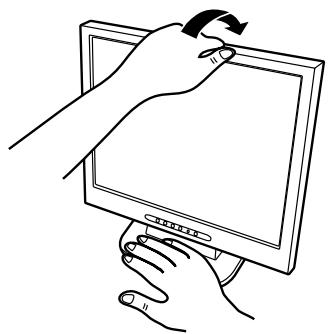

Ripiegare il monitor

1. Rimuovete l'adattatore AC e il cavo del segnale RGB.
2. Premete verso il basso sul supporto e ripiegate delicatamente indietro il monitor.

Collegamento del monitor e accensione e spegnimento del monitor

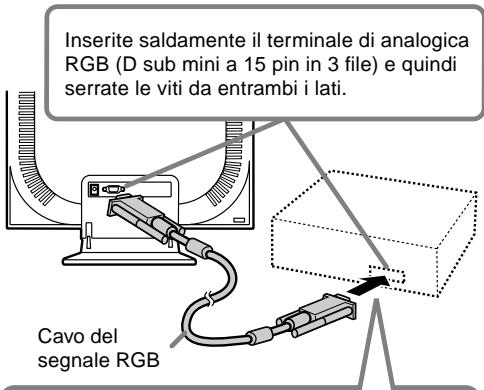

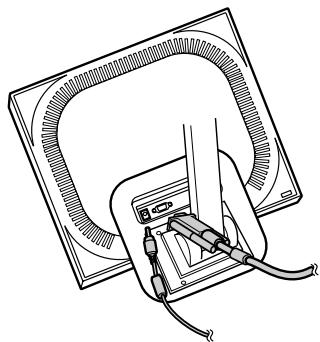

Collegamento del monitor a un computer (PC ecc.)

Quando eseguite i collegamenti, assicuratevi che sia il monitor che il computer siano spenti.

Nota

• Non curvate eccessivamente il cavo e non aggiungete delle prolunghe in quanto ciò può dar luogo a difetti di funzionamento.

Se eseguite il collegamento a un D-sub a 15 pin in 2 file per un Apple Power Macintosh, collegate un adattatore di conversione Macintosh (da acquistare separatamente) al cavo segnale RGB.

Adattatore di conversione Macintosh

Cavo del segnale RGB

Dopo aver collegato l'adattatore, serrate le viti su ciascuno dei due lati per fissarlo.

Collegamento del monitor a una sorgente di alimentazione elettrica

Prima di collegare, spegnete il monitor con il suo interruttore principale di rete.

Nota

• Non curvate eccessivamente il cavo e non aggiungete delle prolunghe, in quanto ciò può dar luogo a difetti di funzionamento.

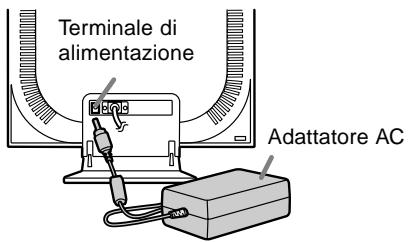

• Collegate l'adattatore AC al terminale di alimentazione del monitor.

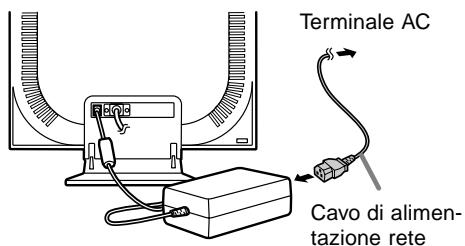

1. Collegate il cavo di alimentazione all'adattatore AC e inserite la spina dell'alimentazione al terminale AC.

Accensione

1. Premete il tasto di alimentazione del monitor.
2. Accendete il computer. Il LED di alimentazione si illuminerà in verde e lo schermo visualizzerà un'immagine.

Collegamento del monitor e accensione e spegnimento del monitor

Note

• Quando impostate il monitor oppure un computer collegato per la prima volta, quando collegate un computer supplementare oppure dopo aver cambiato un aspetto del sistema attuale, eseguite una regolazione automatica dello schermo prima dell'uso.
• A seconda del computer o del sistema operativo, potrebbe essere necessario usare il computer per installare le informazioni di setup del monitor. In questo caso, seguite le istruzioni descritte nel seguito per installare le informazioni per il setup del monitor.

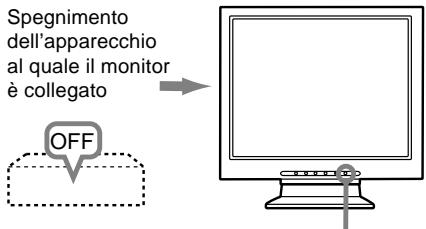

Spegnimento

1. Spegnete il computer.
2. Premete il tasto di alimentazione del monitor. Il LED di alimentazione si spegnerà. Se il monitor non verrà usato per lungo tempo, assicuratevi di averlo scollegato dalla presa di corrente alternata.

Premete il tasto di alimentazione

Installazione delle informazioni per il setup e del profilo ICC (per Windows)

A seconda del computer oppure del sistema operativo, è necessario usare il computer per eseguire l'installazione delle informazioni di setup del monitor, ecc. In quel caso, seguite i passi indicati in quello per installare le informazioni di setup del monitor. (A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo proprio del computer, quando lo leggete.)

Il profilo ICC

Un profilo ICC (International Color Consortium) è un file che descrive le caratteristiche cromatiche del monitor LCD. Utilizzando un'applicazione che funziona con un profilo ICC, si può realizzare un'elevata risoluzione del colore.

• Windows98, WindowsMe e Windows2000 utilizzano tutti il profilo ICC.
• Quando si installano le informazioni del setup di Windows98, WindowsMe e Windows2000 (descritte nel seguito), anche il profilo ICC viene installato. Se desiderate installare solo il programma ICC, per favore fate riferimento a Installazione del profilo ICC a pagina 87.
• Quando usate il profilo ICC, per favore impostate [WHITE BALANCE] su [STD].

Per Windows95

Installazione delle informazioni per il setup del monitor in Windows95. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced Properties], e [Monitor], e quindi [Change].
5. Fate clic su [Have disk], confermate che [Copy manufacturer's files from] è [A:] quindi fate clic su [OK].
6. Verificate che le impostazioni del monitor siano selezionate e fate clic su [OK].
7. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
8. Fate clic su [OK] e chiudete la finestra.
9. Rimuovete il Disco delle Utilità dal drive A.

Collegamento del monitor ed accensione e spegnimento del monitor

Per Windows 98

Installazione delle informazioni di setup del monitor in Windows 98, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. La spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

Se è apparsa la schermata "Add new Hardware Wizard":

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] e [A:], e fate clic su [OK].
5. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add new Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2.
6. Rimuovete il Disco delle Utilità dal drive A.

Se la schermata "Add new Hardware Wizard" non è apparsa:

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Fate clic su [Next].
7. Fate clic su [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] e [A:], e fate clic su [OK].
9. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish].
10. Controllate che il monitor visualizzi, quindi fate clic su [Apply]. 11. Fate clic su [OK], e chiudete la finestra.
11. Rimuovete il Disco delle Utilità dal drive A.

Per Windows 2000

Installazione delle informazioni di setup del monitor in Windows 2000, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. Fate clic su [Properties], [Driver] e [Update Driver].
6. Quando appare [Upgrade Device Driver Wizard], fate clic su [Next].
7. Spuntate [Display a list of the known drivers for this device so that I can choose a specific driver] e fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
9. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next].
10. Fate clic su [Next], verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish]. Se appare [The Digital Signature Not Found], fate clic su [Yes]. 11. Fate clic su [Close]. 12. Fate clic su [OK], e chiudete la finestra.
11. Rimuovete il Disco delle Utilità dal drive A.

Per Windows Me

Si installano le informazioni di setup del monitor in Windows Me, e si imposta il profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

Se è apparsa la schermata "Add new Hardware Wizard":

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].

Collegamento del monitor ed accensione e spegnimento del monitor

1. Selezionate i dettagli del monitor dalla lista, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add new Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.
2. Rimuovete il Disco delle Utilità dal drive A.

Se la schermata "Add new Hardware Wizard" non è apparsa:

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].
7. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.] e fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
9. Selezionate i dettagli del monitor, quindi fate clic su [Next], [Next], e [Finish].
10. Controllate che i dettagli del monitor siano visualizzati, fate quindi clic su [Apply].
11. Fate clic su [OK] e chiudete la finestra.
12. Rimuovete il Disco delle Utilità dal drive A.

Installazione del profilo ICC

Installazione del profilo ICC del monitor. (Se le informazioni di setup sono già installate, lo è anche il profilo e non occorre installarlo.) In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings] e [Advanced].
5. Fate clic su [General] e da [Compatibility] selezionate [Apply the new display setting without restarting], quindi fate clic su [Color Management].
6. Fate clic su [Add] e selezionate [3 1/2 Floppy [A:]] come localizzazione del file.
7. Selezionate il profilo cromatico che volete installare e fate clic su [Add].
8. Selezionate il profilo e fate clic su [Set As Default].
9. Fate clic su [OK] e chiudete la finestra.
10. Rimuovete il Disco delle Utilità dal drive A.
11. Quando usate il profilo ICC, per favore impostate [WHITE BALANCE] su [STD].

Informazioni sul profilo ColorSync (per MacOS)

Il profilo ColorSync

ColorSync è il sistema di gestione del colore della Apple Corporation ed è una funzione che consente di realizzare la risoluzione del colore, quando lo si usa con un'applicazione compatibile. Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD.

Note:

• Il profilo ColorSync di questo monitor funziona con MacOS 8.5 o superiore.
• Quando usate il profilo ColorSync, per favore impostate [WHITE BALANCE] su [STD].

Impostazione del profilo ColorSync

Note:

• Un drive per dischetti floppy è necessario. È inoltre necessario avere PC Exchange oppure File Exchange installato nel vostro sistema.
• A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo proprio del computer, quando lo leggete.
• Inserite il Disco delle Utilità (fornito) nell'unità per dischetti floppy del computer.
• Copiate il profilo da usare nella cartella Mac nel Disco delle Utilità, nella cartella del profilo ColorSync, che si trova nella cartella del sistema.
• Utilizzando il ColorSync sul Pannello di controllo, selezionate il profilo da usare.

Regolazione della visualizzazione sullo schermo

Regolazione della retroilluminazione (colonna destra)

La luminosità della retroilluminazione si può regolare.

Regolazione automatica dello schermo (p. 89)

Le funzioni clock, fase, H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale) si possono regolare automaticamente.

Regolazione manuale (p. 90)

Regolazioni fini si possono fare mediante il menu On Screen Display (OSD).

Nota

• Tutte le regolazioni verranno conservate anche dopo che si è spenta l'alimentazione.

Reset di tutti i valori di regolazione

Tutti i valori delle regolazioni si possono riportare ai loro valori originali di fabbrica in un lavoro.

1. Spegnete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto SELECT simultaneamente e, nel farlo, premete il tasto di alimentazione (cioè accendete l'alimentazione). Quando sullo schermo appare [ALL RESET] il reset è completo.
3. Spegnete l'alimentazione del monitor.

Note

• Mentre ALL RESET è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare i valori se il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni prima di tentare di far funzionare i tasti di controllo.

Reset del menu ADJUSTMENT (REGOLAZIONE)

I valori di regolazione del menu ADJUSTMENT (REGOLAZIONE) del tempo del segnale analogico possono essere riportati al loro valore originale di fabbrica.

1. Accendete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto "+" simultaneamente. Quando sullo schermo appare [RESET] il reset è completo.

Funzione di blocco delle regolazioni

Disattivando i tasti di controllo (cioè settando il blocco) si impedirà a tentativi di cambiare i valori regolati.

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere il tasto fino a quando il messaggio appare sullo schermo.

Quando il menu è sbloccato: sullo schermo apparirà [ADJUSTMENT LOCKED] ed il bloccaggio verrà attivato. Quando il menu è bloccato: sullo schermo apparirà [ADJUSTMENT UNLOCKED] ed il bloccaggio verrà disattivato.

Nota

• Quando il blocco è attivato, tutti i tasti, ad eccezione del tasto di alimentazione, sono disabilitati.

Regolazione della retroilluminazione

1. Senza il menu OSD visualizzato, premete il tasto oppure il tasto.

BRIGHT 31

1. Eseguite la regolazione premendo il tasto (più scuro) oppure il tasto (più bianco). La barra BRIGHT scompare automaticamente alcuni secondi dopo l'ultimo intervento.

Regolazione della visualizzazione sullo schermo

Regolazione automatica dello schermo

Le opzioni nel menu ADJUSTMENT (REGOLAZIONE) si possono regolare automaticamente (CLOCK, PHASE (FASE), H-POS V-POS).

Nota:

• Quando impostate questo monitor per la prima volta oppure dopo aver cambiato un aspetto del sistema corrente, prima dell'uso, eseguite una regolazione automatica dello schermo.

Display della regolazione automatica dello schermo

Per eseguire una regolazione automatica, prima di tutto visualizzate un'immagine che rende l'intero schermo molto luminoso. Se utilizzate Windows, potete anche utilizzare il monoscopio sul dischetto allegato per la regolazione delle impostazioni del monitor per Windows.

Apertura del monoscopio (per Windows)

Se usate Windows, potete utilizzare il monoscopio (per Windows) sul Disco delle Utilità accluso. Questa spiegazione è per Windows 95/98/Me/2000, e parte dall'ipotesi che l'unità per dischetti floppy sia "A"

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Aprite [My Computer] e selezionate [31/2 Floppy [A:]]. Se state usando Windows 3.1, aprite [File Manager] e selezionate drive A.
3. Fate un doppio clic su [Adj_uty.exe], per eseguire il Programma di regolazione. Il monoscopio apparirà.

Schermata di regolazione

Note

• Dopo aver completato le regolazioni, premete il tasto [Esc] del computer, per uscire dal Programma di regolazione.
• Se il modo di visualizzazione del vostro computer è impostato su 65K colori, potrete vedere i valori differenti del colore in agli tracciato del colore oppure la Scala dei grigi potrà apparire colorata. (Ciò è dovuto alle specifiche del segnale di ingresso e non ad un difetto del funzionamento.)

Regolazione automatica dello schermo

1. Premete il tasto MENU. Il menu ADJUSTMENT verrà visualizzato.

2. Premete il tasto

Lo schermo diventerà scuro e verrà visualizzato [ADJUSTING]. Pochi secondi dopo il menu ADJUSTMENT ritornerà. (La regolazione automatica è ora completa.) 3. Premete il tasto MENU 4 volte per far scomparire il menu On Screen Display (OSD).

Note

• Nella maggior parte dei casi il monitor è pronto all'uso dopo la regolazione automatica.
• Se necessario, per una qualsiasi delle cause seguenti, si possono eseguire delle regolazioni manuali (p. 90) dopo aver eseguito la regolazione automatica.
• Quando occorre un'ulteriore regolazione fine.
• Quando i segnali video di input del computer sono Composite Sync oppure Sync On Green. (Le regolazioni automatiche potrebbero non essere possibili.)
• Se, dopo il dato 2 di cui sopra, viene visualizzato [OUT OF ADJUST]. (Quando lo schermo visualizza un'immagine completamente scura, la regolazione automatica dello schermo può essere disattivata. Quando eseguite una regolazione automatica, assicuratevi di usare il monoscopio oppure tentate di visualizzare un'immagine che rende lo schermo molto luminoso)

Regolazione della visualizzazione sullo schermo

Regolazione manuale dello schermo

Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito.

1. Visualizzate un'immagine che rende l'intero schermo molto luminoso. Se usate Windows, potete aprire ed utilizzare il monoscopio sul Disco delle Utilità accluso. (p. 89)
2. Premete il tasto MENU. Il menu ADJUSTMENT (REGOLAZIONE) verrà visualizzato.

A questo punto le opzioni rilevanti del menu si possono regolare.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → Il menu OSD scompare)

Note:

Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo comando. - Questa spiegazione si basa sull'uso del monoscopio (per Windows) per eseguire le regolazioni.

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione di menu viene regolata automaticamente.

Note:

• Premete il tasto ▷ per selezionare [AUTO].
• Per selezionare un'opzione di menu: tasto SELECT
• Per passare al menu successivo: tasto MENU

CLOCK

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento verticale. (tasti ◀ ▶)

PHASE (FASE)

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento orizzontale. (tasti ◀ ▶)

Nota:

• La regolazione della FASE (PHASE) si dovrebbe eseguire solo dopo che si è impostato correttamente il CLOCK.

H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale)

Per centrare l'immagine sullo schermo all'interno dei bordi dello schermo, regolate i valori sinistra - destra (H-POS) (posizione orizzontale) ed i valori su - giù (V-POS) (posizione verticale). (tasti ▲ ▶)

Regolazione della visualizzazione sullo schermo

Menu GAIN CONTROL (CONTROLLO DEL GUADAGNO)

MANUAL: le singole opzioni del menu vengono regolate manualmente. AUTO: le opzioni del menu vengono regolate automaticamente, utilizzando la funzione Auto Gain Control*.

Note:

• Premete il tasto ▶ per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto SELECT
• Per passare al menu successivo: Tasto MENU
• Funzione Auto Gain Control (controllo automatico del guadagno)
• Il controllo automatico del guadagno regola il contrasto e il livello del nero sulla base del colore più luminoso dell'immagine visualizzata. Se non si utilizza il monoscopio, è necessario avere un'area di 5 mm x 5 mm di bianco visualizzata, in caso contrario le regolazioni potrebbero non essere possibili. (In questi casi verrà visualizzato [OUT OF ADJUST] e i valori dell'impostazione rimarranno invariati.)
• Se il segnale proveniente dal computer è un segnale sinc composito oppure sinc su verde, risulta impossibile eseguire la regolazione automatica. Per favore eseguite invece la regolazione manuale.

La luminosità totale dello schermo si può regolare osservando il tracciato del colore. (tasti

CONTRAST (CONTRASTO)

Mentre state osservando il tracciato del colore, si possono eseguire le regolazioni in modo che tutte le gradazioni appaiano. (tasti

Menu WHITE BALANCE (BILANCIAMENTO DEL BIANCO)

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Usate i tasti per selezionare [COOL], [-], [STD], [-], [WARM] oppure [USER].
• Selezionando USER si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usate il tasting per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Per passare al menu successivo: Tasto MENU

COOL (freddo): tonalità del colore più tendente al blu rispetto allo standard. STD: impostazione standard della tonalità di colore. WARM (caldo): tonalità del colore leggermente più tendente al rosso rispetto allo standard. Tonalità del colore più tendente al rosso rispetto allo standard.

USER (UTENTE)

R-CONTRAST: tasto per blu - verde, tasto per rosso. G-CONTRAST: tasto per porpora, tasto per verde. B-CONTRAST: tasto per giallo, tasto per blu.

Regolazione della visualizzazione sullo schermo

Menu MODE SELECT

MODE SELECT

OSD H-POSITION

OSD V-POSITION

400 LINES

SCALING

LANGUAGE

1024X768

V:75Hz H:60.0kHz

Nota:

• A seconda della risoluzione del segnale di ingresso, anche se si possono selezionare alcune opzioni di menu, il display potrebbe non cancellarle.
• Per selezionare un'opzione di menu: tasto SELECT
• Quando la regolazione è stata

completata: tasto MENU

LINGUA

I messaggi visualizzati sullo schermo e il contenuto del menu OSD possono essere impostati nelle seguenti lingue.

Olandese, inglese, francese, tedesco, spagnolo, italiano, svedese.

1. Premete il tasto MENU. Il menu di selezione della lingua verrà visualizzato sullo schermo.
2. Usate il tasto SELECT per scegliere una lingua.
3. Premete il tasto MENU oppure il tasto ▶. L'impostazione è completa.

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del display dell'OSD può essere spostata verso sinistra e verso destra. (tasti ◀ ▶)

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del display dell'OSD può essere spostata in su e in giù. (tasti ▲ ▼)

400 LINES (grado di risoluzione)

Potete specificare la risoluzione orizzontale di uno schermo a 400 righe, quando usate del testo US text, ecc. (tasti

640: Modo 640 X 400 pixel

720: modulo 720 X 400 pixel (teste US ecc.)

Nota:

• Dato che l'input della risoluzione in casi diversi dalle 400 righe è eseguito automaticamente, non vi è l'esigenza di impostarlo.

SCALING (livello della Scala)

Si può regolare la definizione dell'immagine. (tasti

Nota

• Quando la modalità del display è impostata su meno di 1024 x 768 pixel, il display è ingrandito per coprire l'intero schermo (cchio il rapporto dei lati del display più cancellare).
• Se non si può ottenere una risoluzione di 1024 x 768 pixel anche dopo aver tentato l'espansione, il perimetro dello schermo verrà visualizzato in nero. (Questo non è un difetto del funzionamento.)

Cura e riparazione del monitor

Cura del monitor

Quando pulite il monitor, scollegate sempre la spina dalla presa di corrente alternata.

Sezione carrozeria e pannello di controllo

Usate un panno morbido ed asciutto per rimuovere lo sporco dalla carrozzeria e dal pannello di controllo.

Se sono molto sporchi, applicate del detersivo neutro su un panno morbido inumidito, strizzatelo bene e rimuovete lo sporco detergendo.

Sezione pannello LCD

Usate un panno morbido ed asciutto per rimuovere lo sporco e la polvere dalla superficie del pannello LCD. (È adatto un panno morbido come la garza oppure quello che si usa per pulire le lenti.)

ATTENZIONE!

Non usate mai solventi, benzina, alcol, detersivo per vetri, ecc., in quanto ciò può dare luogo a cambiamenti di colore o di forma. Non graffiate mai il monitor con qualcosa di duro e non esercitate mai una forte pressione, in quanto ciò può lasciare segni o dare luogo a difetti di funzionamento.

Immagazzinamento

Se il monitor non verrà usato per lungo tempo, assicuratevi di aver scollegato la spina di rete dalla presa di corrente alternata.

ATTENZIONE!

• Non lasciate il monitor a contatto con gomma o plastica per periodi di tempo prolungati, in quanto ciò può dare luogo a cambiamenti del colore o della forma.

Ricerca ed eliminazione di inconvenienti

Se pensate che il monitor possa avere dei difetti di funzionamento, controllate i punti seguenti prima di portarlo a riparare.

Se, dopo questo, esso continua a non funzionare, mettetevi in contatto con il negozio dove avete acquistato il monitor oppure con il più vicino centro autorizzato del Servizio Tecnico Assistenza Clienti della Sharp.

I tubi fluorescenti del monitor hanno una durata di vita utile limitata. Se lo schermo diventa più scuro, sfarfalla costantemente oppure non si accende, potrebbe essere necessario sostituire l'unità tubo fluorescente. Per favore informatevi presso il negozio dal quale avete acquistato il monitor oppure dal Centro del Servizio Tecnico Assistenza Clienti della Sharp più vicino a voi. (Non tentate mai di eseguire la sostituzione da voi.) Nel periodo iniziale del loro uso, a causa delle caratteristiche dei tubi fluorescenti, lo schermo potrebbe presentare uno sfarfallamento. (Questo non è un difetto di funzionamento.) Se ciò dovesse verificarsi, controllate spegnendo prima di tutto l'alimentazione e quando riaccendete.

Nel monitor non appare nessuna immagine (il LED dell'alimentazione non è acceso)

L'adattatore AC ed il cavo di alimentazione rete sono collegati correttamente? (p. 84)

Nel monitor non appare nessun'immagine (il LED dell'alimentazione è acceso)

Il computer è collegato correttamente? (p. 84) - Il computer è acceso? La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p. 95) - Il computer si trova nel modo risparmio energetico?

I tasti di controllo non funzionano Il blocco delle regolazioni è attivo? (p. 88)

L'immagine appare distorta

• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p. 95)
• Eseguite la regolazione automatica. (p. 89)

Specifiche

Specifiche del prodotto

Display LCD

38cm misurati diagonalmente Modulo TFT LCD

Risoluzione (max.)

XGA 1024 X 768 pixel

Colori visualizzabili (max.) 16,77 milioni di colori (8

Luminosità (max.) 260cd/m²

Dimensione dei pixel 0,297(H) x 0,297(V) mm

Rapporto del contrasto 400:1

Angolo di visibilità

Sinistra - destra 160° ; alto - basso 150°

Dimensioni di visualizzazione dello schermo Orizzontale 304,1 mm X Verticale 228,1 mm

Segnale video

Segnale di sincronismo

Sincronismo separato (livello TTL: +/-), sincronismo su verde, sincronismo composito (livello TTL: +/-)

Compensazione dell'espansione

Filtraggio digitale (ingrandimento del display per correggere VGA/SVGA)

Plug & Play

Gestione dell'energia

VESA basata su DPMS

Terminale del segnale di ingresso

Inclinazione dello schermo

Verso l'alto 0° - 25° ; verso il basso 0° - 5°

Alimentazione

AC100-240V, 50/60Hz (usate l'adattatore AC speciale, tipo NL-A60J della Sharp Corporation.)

Temperatura dell'ambiente operativo 5 - 35°C

Potenza assorbita

Massima 29W (3W in modo risparmio energetico) (usate l'adattatore AC speciale)

Dimensioni (L x P x A)

339 mm x 187 mm x 322 mm

Peso

Circa 3.4 kg

(escluso l'adattatore AC, cavo del segnale RGB)

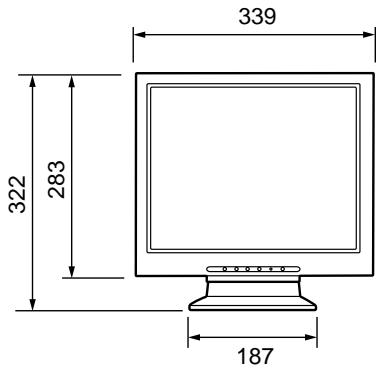

Dimensioni (Unità: mm)

Cavo del segnale RGB: circa 1,8 m

Adattatore speciale AC:

circa 1,5 m

Circa L 124 mm x P 62 mm x A 36 mm

Specifiche

Sincronizzazione dei segnali

Modalità di visualizzazione		Sincronizzazione orizzontale (kHz)	Sincronismo verticale (Hz)	Frequenza dei pixel (MHz)
VESA	640x480	31.5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37.9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
testo US	720x400	31.5kHz	70Hz	28,3MHz
Power Macintosh (serie).	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz

Note

• Tutti sono conformi solo al non interlacciamento.
• Le frequenze per le serie Power Macintosh sono valori di riferimento.
• Se il monitor riceve dei segnali di sincronizzazione che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare la sincronizzazione in modo che sia compatibile con quella del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

I pin del connettore

Connettore Mini D sub a 15 pin

Numero	Funzione
1	Segnale video rosso in ingresso
2	Segnale video verde in ingresso
3	Segnale video blu in ingresso
4	GND (massa)
5	GND (massa)
6	GND (massa) per il segnale video rosso
7	GND (massa) per il segnale video verde
8	GND (massa) per il segnale video blu
9	+ 5V
10	GND (massa)
11	N.C.
12	Dati DDC
13	Per l'ingresso segnale Sing. orizzontale
14	Per l'ingresso segnale Sinc. verticale
15	clock DDC

Specifiche

Gestione dell'energia

Il monitor è basato su VESA DPMS (Display Power Management Signaling) (Segnalazioni della gestione dell'energia del display).

Per attivare la funzione di gestione dell'energia del monitor, sia la scheda video che il computer devono essere conformi alle norme dello standard VESA DPMS.

Modo DPMS	Schemo	Alimentazione consumo	Sinc. orizzontale	Sinc. verticale
ON	Attivo	29W	Si	Si
STANDBY	Non attivo	3W	No	Si
SOSPENSIONE			Si	No
OFF			No	No

DDC (Plug & Play)

Questo monitor supporta lo standard VESA DDC (Display Data Channel).

DDC è uno standard per i segnali per eseguire le funzioni Plug & Play sul monitor o sul PC. Esso trasferisce delle informazioni, come il grado di risoluzione, tra il monitor ed il PC. Potete utilizzare questa funzione se il vostro PC è conforme al DDC e se è impostato in modo da rilevare il monitor Plug & Play.

Vi sono molte varietà di DDC dovute alle differenze tra i sistemi. Questo monitor funziona con DDC1 e DDC2B.

Istruzioni per collegare un braccio compatibile VESA

Un braccio basato sullo standard VESA si può collegare al monitor. Il braccio deve essere acquistato separatamente.

Nello scegliere il braccio da installare, per favore prendete nota dei seguenti punti.

• Il braccio dovrebbe essere compatibile con lo standard VESA, e dovrebbe avere uno spazio di almeno 75 mm x 75 mm tra i fori delle viti sulla parte da collegare. Il braccio non deve cadere o rompersi dopo che è stato collegato al monitor.
• Assicuratevi che sia il monitor che il computer siano spenti.
• Rimuovete l'adattatore AC e il cavo del segnale RGB.
• Premete verso il basso sul supporto e ripiegate delicatamente indietro il monitor.

1. Facendo attenzione a non danneggiare il monitor, stendete un panno morbido e appoggiate su di esso il monitor con il lato display verso il basso.

1. Attaccate il braccio al monitor con le quattro viti.

Le viti usate per attaccare il braccio dovrebbero essere viti M4 con una lunghezza di 4 mm ~ 6 mm sporgenti alla superficie da collegare. Usando qualsiasi altro tipo di viti si può causare la caduta del monitor oppure danni alla parte interna del monitor.

1. Collegare l'adattatore AC e il cavo del segnale RGB.

Indice

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/CEE e 73/23/CEE, come emendata dalla direttiva 93/68/CEE.

Sollevamento del monitor
