Marke	SHARP
Modell	LL-T15V1
Produkttyp	15-Zoll-Farb-LCD-Monitor
Bildschirmtechnologie	TFT-Flüssigkristall
Bildschirmgröße	38 cm (15 Zoll) Diagonale
Maximale Auflösung	XGA 1024 x 768 Pixel
Anzahl Farben	16,77 Millionen (8 Bit)
Helligkeit	260 cd/m²
Kontrastverhältnis	400:1
Pixelabstand	0,297 x 0,297 mm
Anschlüsse	Mini-D-Sub 15-polig (analoger Signaleingang)
Stromversorgung	AC 100-240 V, 50/60 Hz über Netzadapter (Modell NL-A60J)
Stromverbrauch	Max. 29 W, 3 W im Standby-Modus (Energiesparmodus)
Neigung	0° bis 25° nach oben, 0° bis 5° nach unten
Gewicht (ohne Adapter)	ca. 3,4 kg
VESA-Kompatibilität	75 x 75 mm (für optionalen Arm)
Energiemanagement	VESA DPMS (Aktiv, Standby, Suspend, Aus)
Plug & Play	VESA DDC1/DDC2B
Mitgeliefertes Zubehör	Netzadapter, RGB-Signalkabel, Utility-Diskette, Bedienungsanleitung
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch. Keine Verdünner, Alkohol oder Glasreiniger verwenden. Vor der Reinigung Netzstecker ziehen.
Sicherheit	Lüftungsöffnungen nicht blockieren. Nicht Wasser aussetzen. Nur den mitgelieferten Adapter verwenden. Bei längerer Nichtbenutzung Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Hintergrundbeleuchtungslampe nur durch autorisiertes Fachpersonal austauschbar. Kensington-Sicherheitsschloss (nicht im Lieferumfang). Spezieller Netzadapter.
Normen	FCC Klasse B, TCO'99, EU-Richtlinien 89/336/EWG und 73/23/EWG

Häufig gestellte Fragen - LL-T15V1 SHARP

Was tun, wenn der Monitor nicht einschaltet?

Überprüfen Sie, ob der Netzadapter und das Netzkabel korrekt angeschlossen sind (siehe Seite 60). Die Betriebs-LED muss leuchten. Wenn sie nicht leuchtet, versuchen Sie eine andere Steckdose.

Kein Bild auf dem Bildschirm, aber die LED leuchtet?

Überprüfen Sie die Verbindung des Signalkabels zwischen Monitor und Computer. Stellen Sie sicher, dass der Computer eingeschaltet ist und seine Signalfrequenz kompatibel ist (siehe technische Daten). Prüfen Sie, ob sich der Computer im Energiesparmodus befindet.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch, idealerweise ein Linsentuch. Verwenden Sie niemals Verdünner, Alkohol, Benzin oder Glasreiniger. Ziehen Sie vor der Reinigung den Netzstecker.

Wie installiere ich eine VESA-Halterung?

Der Monitor ist VESA 75x75 mm kompatibel. Ziehen Sie den Netzstecker, neigen Sie den Monitor, entfernen Sie ggf. den Standfuß. Befestigen Sie den Arm mit M4-Schrauben von 4 bis 6 mm Länge unter der Befestigungsfläche. Verwenden Sie keine anderen Schrauben.

Was bedeutet die Meldung 'OUT OF ADJUST'?

Diese Meldung erscheint bei der automatischen Einstellung, wenn das Bild zu dunkel ist. Zeigen Sie ein sehr helles Bild an (z. B. das mitgelieferte Einstellungsmuster) und versuchen Sie es erneut.

Wie stelle ich die Farben ein?

Verwenden Sie das OSD-Menü: Drücken Sie MENU, wählen Sie GAIN CONTROL. Sie können MANUAL wählen, um R, G, B einzeln einzustellen, oder AUTO für eine automatische Einstellung. Verwenden Sie das Einstellungsmuster für beste Ergebnisse.

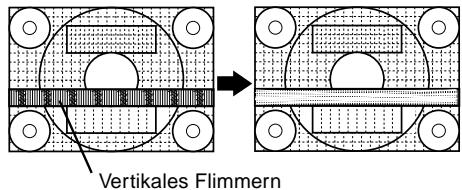

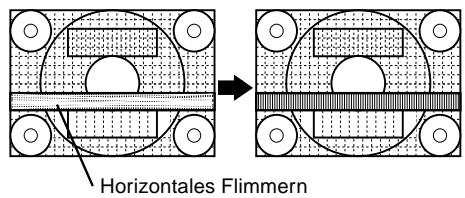

Der Monitor flimmert, was tun?

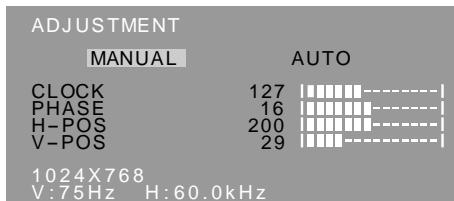

Führen Sie eine automatische Bildeinstellung durch (Menü ADJUSTMENT, dann AUTO). Wenn das Flimmern anhält, stellen Sie CLOCK und PHASE manuell ein. Überprüfen Sie auch, ob die Hintergrundbeleuchtungslampen nicht bald ausfallen (wenn sie ständig flimmern, wenden Sie sich an einen autorisierten Reparaturdienst).

Wie kann ich mit diesem Monitor Energie sparen?

Der Monitor unterstützt VESA DPMS. Konfigurieren Sie Ihren Computer so, dass der Bildschirm nach einer gewissen Inaktivitätszeit in den Standby-Modus wechselt. Im Standby-Modus sinkt der Stromverbrauch auf 3 W. Sie können den Monitor auch manuell ausschalten.

Wird das Sicherheitsschloss mitgeliefert?

Nein, der Monitor verfügt über eine Verankerung für ein Sicherheitsschloss, kompatibel mit Kensington, aber das Schloss muss separat erworben werden.

Was tun, wenn die Tasten nicht reagieren?

Überprüfen Sie, ob die Funktion Einstellungssperre aktiv ist (ADJUSTMENT LOCKED). Zum Entsperren schalten Sie den Computer aus, drücken Sie dann gleichzeitig die Tasten MENU und Einschalten beim Wiedereinschalten. Die Meldung ADJUSTMENT UNLOCKED erscheint.

BEDIENUNGSANLEITUNG LL-T15V1 SHARP

BEDIENUNGSANLEITUNG

MODE D'EMPLOI

MANUALE D'USO

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

15-poliger Mini-D-Sub (3 Reihen)

Bildschirmneigung

Hinweis für Benutzer in den USA 28 TCO'99 29 Hinweis für Benutzer in Europa 31 Hinweis für Benutzer in GB 32 Hinweis für Benutzer in Australien 32 Tipps und Sicherheitsvorkehrungen 33 Produktbeschreibung 34 Anschließen des Monitors und Ein- und Ausschalten des Monitors 36

Verbinden des Monitors mit einem Computer (PC usw.) 36 Anschließen des Monitors an eine Stromquelle 36 Einschalten des Monitors 36 Ausschalten des Monitors 37 Installieren der Setup-Informationen und des ICC-Profils (für Windows) 37 Informationen zum Profil ColorSync (für MacOS) 39

Einstellen der Bildschirmanzeige 40

Einstellen der Hintergrundbeleuchtung 40 Automatische Bildschirmeinstellung 41 Manuelle Bildschirmeinstellung 42

Pflege des Monitors und Reparaturen 45

Pflege des Monitors 45 Lagerung 45 Fehlerbehebung 45

Technische Daten 46

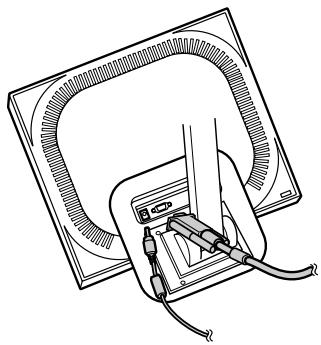

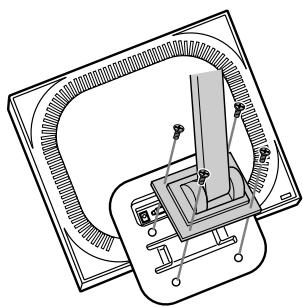

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms 49

Hinweis für Benutzer in den USA

FCC-Hinweis

ACHTUNG - Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller genehmigt wurden, können laut FCC-Richtlinie zum Erlöschen der Betriebsberechtigung führen.

Hinweis: Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Richtlinien.

Diese Grenzwerte dienen dem ausreichenden Schutz gegen Störungen bei einer Installation in Wohnbereichen. Dieses Gerät erzeugt Funkfrequenzenergie, arbeitet damit und kann diese abstrahlen. Falls bei der Installation die Anweisungen in der Anleitung keine Beachtung finden, können schwerwiegende Störungen beim Funkverkehr hervorgerufen werden. Es kann jedoch keine Garantie gegeben werden, dass in bestimmten Installationen nicht noch Störungen auftreten. Sollte das Gerät Störungen beim Radio- oder Fernsehempfang hervorrufen, die durch Ein- und Ausschalten des Gerätes festgestellt werden können, sollte der Anwender versuchen, die Störung durch eine der folgenden Maßnahmen zu beheben.

• Die Empfangsantenne neu ausrichten oder deren Standort ändern.
• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
• Das Gerät an eine andere Steckdose anschließen, die nicht zum Stromkreis des Empfängers gehört.
• Den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker zu Rate ziehen.

Nur die mitgelieferten Kabel und das Netzkabel verwenden, um eine Einhaltung der FCC-Richtlinien für Computer-Geräte der Klasse B sicherzustellen.

Konformitätserklärung

SHARP LCD-Farbmonitor LL-T15V1

Dieses Gerät entspricht Teil 15 der FCC-Richtlinien. Um dieses Gerät in Betrieb nehmen zu dürfen, müssen folgende Bedingungen eingehalten werden: (1) Dieses Gerät darf keine Störungen hervorrufen, und (2) dieses Gerät darf nicht anfällig für Störungen sein, darunter Störungen, die zu einer Verkleinerung des Anzeigeformats führen können.

Verantwortlicher Hersteller:

• Als ENERGY STAR-Partner bestätigt SHARP, dass dieses Produkt die Richtlinien des ENERGY STAR für sparsamen Verbrauch einhält.

In diesem Produkt wird bleihaltiges Lötzinn und eine Leuchtstofflampe mit einem geringen Quecksilberanteil verwendet. Die Entsorgung dieser Materialien unterliegt möglicherweise bestimmten Umweltrichtlinien. Informationen zur Entsorgung bzw. zum Recycling können von den örtlichen Behörden oder von der Electronics Industries Alliance unter www.eiae.org angefordert werden.

Herzlichen Glückwunsch!

Sie haben gerade ein Gerät mit TCO'99-Zulassung und entsprechender Kennzeichnung erworben! Damit haben Sie sich für ein Produkt entschieden, das für professionelle Anwendungen konzipiert ist. Mit Ihrem Kauf leisten Sie auch einen Beitrag zum Umweltschutz und zur Weiterentwicklung von umweltfreundlichen Elektronikprodukten.

Warum verkaufen wir Computer mit Umweltkennzeichnung?

In vielen Ländern dient die Kennzeichnung mit Umweltzeichen als Anreiz für die Fertigung und Bereitstellung umweltverträglicher Konsumgüter und Dienste. Das Hauptproblem im Zusammenhang mit Computern und anderen elektronischen Geräten besteht darin, dass umweltschädliche Stoffe in den Produkten enthalten sind und auch während der Fertigung eingesetzt werden. Da es bis jetzt noch nicht möglich ist, den Großteil der elektronischen Geräte hinlänglich zu recyceln, gelangen fast alle dieser möglicherweise schädigenden Substanzen früher oder später in den Naturkreislauf.

Weitere Eigenschaften eines Computers, beispielsweise sein Energieverbrauch, sind aus Sicht der Arbeitsumgebung (intern) und natürlichen Umgebung (extern) ebenfalls von Bedeutung. Da alle Verfahren zur Stromerzeugung negative Auswirkungen auf die Umwelt haben (beispielsweise saurer Regen, klimabeeinflussende Emissionen, radioaktiver Abfall), kommt es darauf an, möglichst Energie zu sparen. Elektronische Geräte in Büros sind oft durchgehend eingeschaltet und verbrauchen deshalb viel Strom.

Welche Bedeutung hat die Kennzeichnung?

Dieses Produkt entspricht den Anforderungen der TCO'99-Verordnung, die sich mit internationalen Kennzeichnungen und Umweltzeichen für PCs befasst. Die Kennzeichnungen wurden gemeinsam von der TCO (Schwedische Zentralorganisation für Angestellte und Beamte), Svenska Naturskyddsföreningen (Schwedische Gesellschaft für Naturschutz) und Statens Energimyndighet (Schwedische Nationale Energiebehörde) entwickelt.

Zulassungsanforderungen beschäftigen sich mit den unterschiedlichsten Belangen: Umwelt, Ergonomie, Nutzbarkeit, Emission elektrischer und magnetischer Felder, Energieverbrauch und elektrische Sicherheit sowie Brandschutz.

Die Umweltanforderungen beschränken u.a. das Vorkommen und die Verwendung von Schwermetallen, brom- und chlorhaltigen Flammschutzmitteln, FCKW (Freon) und Chlorlösungsmitteln. Das Produkt muss recyclingfähig sein, und der Hersteller muss einen Umweltplan ausgearbeitet haben, der in allen Ländern, in denen das Unternehmen seine Betriebsstrategie realisiert, eingehalten werden muss.

Die Energieanforderungen beinhalten die Forderung, dass der Computer und/oder sein Anzeigegerät nach einer bestimmten Zeit der Inaktivität die Leistungsaufnahme in einer oder mehreren Stufen verringern muss.

Die Reaktivierungszeit des Computers muss für den Benutzer in einem vernünftigen Rahmen liegen.

Gekennzeichnete Produkte müssen strenge Umweltanforderungen einhalten, beispielsweise hinsichtlich der Verringerung elektrischer und magnetischer Felder, physikalischer und visueller Ergonomie und guter Nutzbarkeit.

Nachfolgend finden Sie eine kurze Zusammenfassung der Umweltanforderungen, die von diesem Produkt eingehalten werden. Ein Dokument mit allen Umweltkriterien können Sie unter folgender Adresse anfordern:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

Aktuelle Informationen zu Produkten mit TCO'99-Zulassung und -Kennzeichnung erhalten Sie auch im Internet unter folgender Adresse: http://www.tco-info.com/

Umweltanforderungen

Flammschutzmittel

Flammschutzmittel kommen in Platinen, Kabeln, Drähten, Verkleidungen und Gehäusen vor. Sie sollen die Ausbreitung eines Brandes verhindern oder zumindest verzögern. Bis zu 30% der Kunststoffe in einem Computergehäuse können aus Flammschutzsubstanzen bestehen. Die meisten Flammschutzmittel enthalten Brom oder Chlorid und lassen sich in chemischer Hinsicht mit einer anderen Gruppe umweltschädigender Stoffe, den PCBs, in Verbindung bringen. Brom- und chlorhaltige Flammschutzmittel und die PCBs stehen im Verdacht, schwere gesundheitliche Störungen hervorzurufen, darunter aufgrund des bioakkumulativen* Prozesses reproduktive Schädigungen von fischfressenden Vögeln und Säugetieren. Flammschutzmittel wurden bereits im menschlichen Blut nachgewiesen. Forscher fürchten, dass es zu einer Schädigung der Fötusentwicklung kommen kann.

Die relevanten Anforderungen der TCO'99 verlangen, dass Kunststoffbauteile mit einem Gewicht von über 25 g keine Flammschutzmittel mit organisch gebundenem Brom oder Chlor enthalten dürfen.

Flammschutzmittel bei Platinen sind zulässig, da keine alternativen Lösungen zur Verfügung stehen.

Cadmium**

Cadmium kommt in Akkus und in den farberzeugenden Schichten bestimmter Computerbildschirme vor. Cadmium schädigt das Nervensystem und ist in hoher Dosierung giftig. Die relevante TCO'99-Anforderung verlangt, dass Batterien, die farberzeugenden Schichten von Anzeigebildschirmen und elektrische oder elektronische Komponenten kein Cadmium enthalten dürfen.

Quecksilber**

Quecksilber kommt manchmal in Batterien, Relais und Schaltern vor. Es schädigt das Nervensystem und ist in hoher Dosierung giftig. Die relevante TCO'99-Anforderung verlangt, dass Batterien kein Quecksilber enthalten dürfen. Außerdem verlangt sie, dass Quecksilber weder in elektrischen noch elektronischen Komponenten vorkommen darf, die zu gekennzeichneten Einheiten gehören. Dabei gibt es jedoch eine Ausnahme. Im Augenblick ist der Einsatz von Quecksilber in der Hintergrundbeleuchtung von Flachbildschirmen zulässig, da es derzeit noch keine wirtschaftliche Alternative gibt. Die TCO bemüht sich um eine Abschaffung dieser Ausnahme, sobald eine quecksilberfreie Alternative zur Verfügung steht.

FCKW (Freon)

Die relevante TCO'99-Anforderung verlangt, dass weder FCKW noch HFCKW während der Fertigung und beim Zusammenbau des Produkts verwendet werden darf. FCKW (Freon) wird manchmal zum Waschen von Platinen eingesetzt. FCKW zerstört Ozon und schädigt dadurch die Ozonschicht in der Stratosphäre. Die Folge sind höhere ultraviolette Strahlenbelastungen auf der Erde, was beispielsweise das Hautkrebsrisiko (Malignes Melanom) erhöht.

Blei**

Blei findet man in Bildröhren, Anzeigebildschirmen, Lötverbindungen und Kondensatoren. Blei schädigt das Nervensystem und führt in höherer Dosierung zu einer Bleivergiftung. Die relevante TCO'99-Anforderung gestattet die Verwendung von Blei, da noch keine Ersatzstoffe entwickelt wurden.

• Bioakkumulativ definiert man als Substanzen, die sich in lebenden Organismen ansammeln.

Blei, Cadmium und Quecksilber sind bioakkumulative Schwermetalle.

Hinweis für Benutzer in Europa

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Hinweis für Benutzer in GB

FÜR KUNDEN IN GB

WICHTIG

Die Drähte in diesem Netzkabel sind nach folgendem Code farbig gekennzeichnet:

GRÜN/GELB

: Masse

BLAU

Nulleiter

BRAUN

Stromführend

Da die Farben der Drähte im Netzkabel dieses Gerätes möglicherweise nicht den

Farbkennzeichnungen der Anschlüsse in Ihrem Stecker entsprechen, müssen Sie folgendermaßen vorgehen. Der GRÜN/GELB gekennzeichnete Draht muss im Stecker mit dem Anschluss verbunden werden, der mit dem Buchstaben E oder mit dem Erdungssymbol gekennzeichnet ist oder grün oder grün/gelb ist.

Der BLAUE Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben N gekennzeichnet oder schwarz ist.

Der BRAUNE Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben L gekennzeichnet oder rot ist.

Ein ordnungsgemäßer Anschluss des Gerätes muss sichergestellt werden. Im Zweifelsfall wenden Sie sich an einen Elektrofachmann.

Hinweis für Benutzer in Australien

Serviceanfragen

Wenden Sie sich an Ihren Händler, falls Reparaturen anfallen, oder setzen Sie sich mit Sharp Corporation of Australia unter 1 300 13 50 22 in Verbindung, um die Adresse des nächstgelegenen autorisierten Sharp-Kundendienstzentrums zu erfragen.

Tipps und Sicherheitsvorkehrungen

• Unter bestimmten Anzeigebedingungen können keine Flecken oder Punkte sichtbar sein. Dies ist normal bei LCD-Monitoren und es handelt sich um keine Funktionsstörung.
• Das LCD-Panel wurde unter Einsatz hochentwickelter Technologie gefertigt. 99,99% der Bildpunkte werden einwandfrei angezeigt. Es kann jedoch vorkommen, dass max. 0,01% der Bildpunkte fehlen oder heller als normal angezeigt werden. Die Bildschirmanzeige sollte nicht über lange Zeiträume hinweg stehenbleiben, da dies einen Einbrenneffekt zur Folge haben kann.
• Wenn die Helligkeit auf die Mindesteinstellung gesetzt wird, ist der Bildschirm eventuell schlecht lesbar. Die Qualität des Computersignals kann die Anzeigequalität beeinträchtigen. Wir empfehlen den Einsatz eines Computers, der Videosignale hoher Qualität aussenden kann.
• Der Monitor darf niemals mit harten Gegenständen abgerieben oder berührt werden.
• Wir bitten um Ihr Verständnis, dass Sharp Corporation über die gesetzlich anerkannte Leistungshaltung hinaus keine Haftung für Fehler übernimmt, die sich aus der Verwendung durch den Kunden oder einen Dritten ergeben, und auch nicht für sonstige Funktionsstörungen oder Schäden, die während der Verwendung am Gerät entstehen.
• Eine Aktualisierung dieses Monitors und seines Zubehörs ist vorbehalten.

Aufstellort

• Verwenden Sie den Monitor nicht an schlecht belüfteten Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte, da dies ein Brandrisiko birgt.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie darauf, dass keinerlei Gegenstände, beispielsweise Büroklammern oder sonstige spitze Gegenstände, in den Monitor gesteckt werden. Die Folge könnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf wacklige Unterlagen oder auf unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällt oder umkippt, könnte er Schaden nehmen.
• Stellen Sie den Monitor nicht an Stellen auf, die direkter Sonneneinstrahlung ausgesetzt sind, und nicht in der Nähe von Heizungen oder an anderen Stellen, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen kann.

Das Netzkabel

• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überhitzen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Verwenden Sie nur den im Lieferumfang des Monitors enthaltenen Netzadapter. Die Verwendung eines anderen Netzadapters kann einen Brand verursachen.
• Stecken Sie den Netzstecker direkt in die Netzsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.

Checkliste für Monitor und Zubehör

• Prüfen Sie den Kartoninhalt auf Vollständigkeit.

LCD-Monitor (1) - Netzadapter (1) (Modellbezeichnung: NL-A60J) RGB-Signalkabel (1) Utility Disk (für Windows/Macintosh) (1) Bedienungsanleitung (1)

Hinweise:

• Bewahren Sie den Karton für einen eventuellen Transport des Monitors auf. Sharp Corporation besitzt Urheberrechte am Programm der Utility Disk. Eine Reproduktion ist ohne Genehmigung nicht zulässig.

Verwendung des Netzadapters

• Der Netzadapter darf nur für das angegebene Gerät verwendet werden.
• Stecken Sie den Netzadapter aus, wenn Sie ihn längere Zeit nicht benutzen.
• Stellen Sie keine Gegenstände auf dem Netzadapter ab.
• Verwenden Sie den Netzadapter nicht im Freien.
• Führen Sie keine Reparaturversuche an einem beschädigten oder nicht funktionstüchtigen Netzadapter aus. Überlassen Sie Reparaturarbeiten dem Kundendienst.
• Öffnen Sie den Netzadapter nicht.
• Reinigen Sie den Netzadapter nicht mit Wasser oder einem nassen Tuch.

Inhalt des Handbuches

• In diesem Handbuch wird Microsoft Windows 2000 als [Windows 2000] bezeichnet, Microsoft Windows Millennium als [Windows Me], Microsoft Windows 98 als [Windows 98], Microsoft Windows 95 als [Windows 95] und Microsoft Windows Version 3.1 als [Windows 3.1]. Falls keine Unterscheidung zwischen den Programmen erforderlich ist, wird der Begriff [Windows] verwendet.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
• Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.

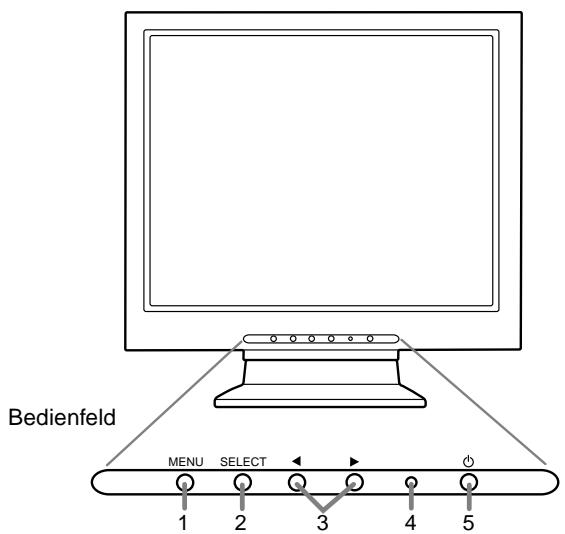

Produktbeschreibung

1. Taste MENU

Mit dieser Taste öffnen, wahren und schreiben Sie das OSD (On Screen Display) -Menü.

1. Taste SELECT

Mit dieser Taste wählen Sie die Menüoptionen aus, wenn das OSD-Menü angezeigt wird.

1. Tasten

Wenn das OSD-MENÜ angezeigt wird: Mit diesen Tasten erhöhen oder verringern Sie den Wert einer ausgewählten Option.

Wenn kein OSD-MENÜ angezeigt wird: Mit diesen Tasten stellen Sie die Helligkeit der Hintergrundbeleuchtung ein.

1. Betriebsanzeige

Diese LED leuchtet im Betrieb grün und im Energiesparmodus orange.

1. Netzschalter

Mit dieser Taste schalten Sie den Monitor ein. (Nach dem Einschalten des Monitors kann es kurze Zeit dauern, bis auf dem Bildschirm etwas angezeigt wird.)

Schalten Sie den Monitor über den Netzschalter wieder aus.

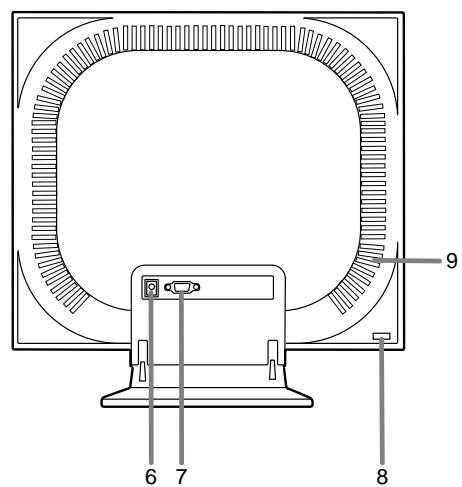

1. Netzanschluss

Hier wird der Netzadapter eingesteckt.

1. Analog-RGB-Eingangsanschluss

Hier wird das RGB-Signalkabel eingesteckt.

1. Sicherheitsverriegelung

Wenn Sie eine Sicherheitsverriegelung anbringen (separat erhältlich), wird der Monitor so befestigt, dass er nicht wegtransportiert werden kann. Die Diebstahlsicherung wird in Verbindung mit dem Kensington-Mikrosicherheitssystem eingesetzt.

1. Belüftungsöffnungen

Hinweis: Decken Sie nie die Belüftungsöffnungen ab, da sich das Monitorinnere sonst zu stark erwärmen würde und dies Funktionsstörungen zur Folge hätte.

Produktbeschreibung

Aufstellen und Justieren des Monitors

ACHTUNG!

• Wenn Sie mit der Hand auf den LCD-Bildschirm drücken, kann dieser beschädigt werden.

Aufstellen des Monitors

Drücken Sie auf den Fuß, und halten Sie den oberen Teil des Monitors an.

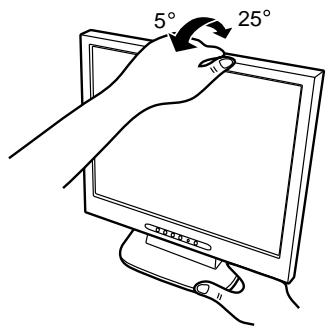

Einstellen des Monitors

Drücken Sie auf den Fuß, und stellen Sie den Monitor auf einen angenehmen Blickwinkel ein.

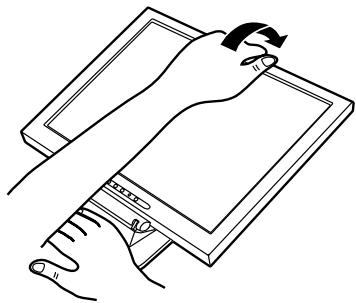

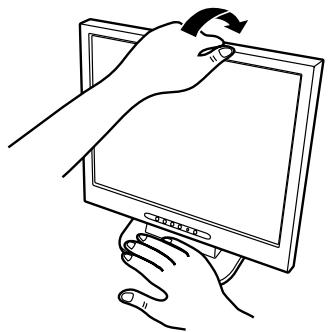

Zusammenklappen des Monitors

1. Trennen Sie die Netzadapter und die RGB-Signalkabel ab.
2. Drücken Sie auf den Fuß, und klappen Sie den Monitor damit vorsichtig zusammen.

Anschluss des Monitors und Ein- und Ausschalten des Monitors

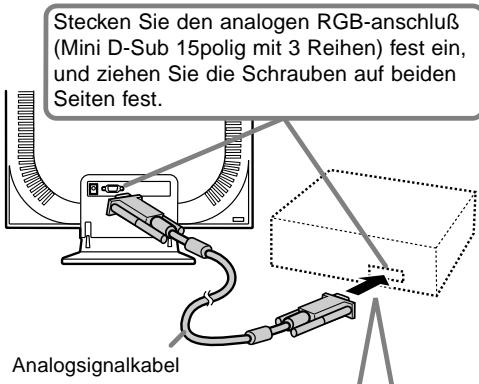

Verbinden des Monitors mit einem Computer (PC usw.)

Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten.

Hinweis:

• Überdehnen Sie das Kabel nicht, und schließen Sie kein Verlängerungskabel an, da dies Funktionsstörungen hervorrufen kann.

Beim Anschluss eines 15-poligen, 2-reihigen D-Sub Apple Power Macintosh befestigen Sie am Analogsignalkabel einen Macintosh-Umwandlungsadapter (separat erhältlich).

Analogsignalkabel

Nach dem Anschluss des Adapters ziehen Sie die Schrauben auf beiden Seiten fest.

Anschluss des Monitors an eine Stromquelle

Vor dem Anschließen schalten Sie zuerst den Hauptschalter des Monitors aus.

Hinweis:

• Überdehnen Sie das Kabel nicht, und schließen Sie kein Verlängerungskabel an, da dies Funktionsstörungen hervorrufen kann.

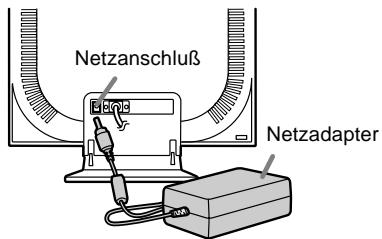

• Schließen Sie den Netzadapter am Netzanschluss des Monitors an.

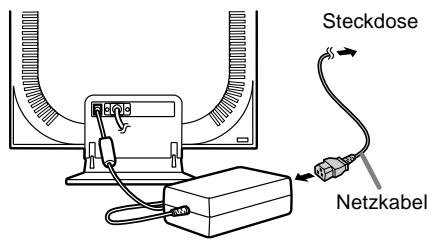

1. Stecken Sie das Netzkabel in den Netzadapter und den Netzstecker in die Steckdose ein.

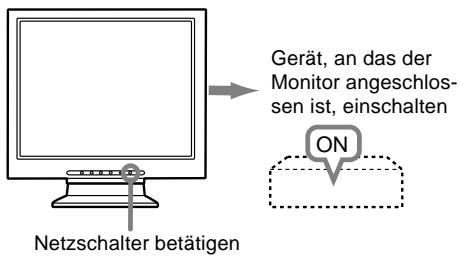

Einschalten des Monitors

1. Schalten Sie den Computer ein.
2. Drücken Sie den Netzschalter am Monitor. Die Betriebsanzeige leuchtet grün, und auf dem Bildschirm wird ein Bild angezeigt.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

Hinweis:

• Je nach Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen eventuell über einen Computer erfolgen. Führen Sie in diesem Fall die unten beschriebenen Schritte zum Installieren der Monitor-Setup-Informationen aus.
• Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

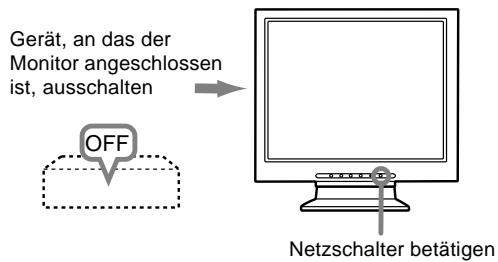

Ausschalten des Monitors

1. Schalten Sie den Computer aus.
2. Drücken Sie den Netzschalter am Monitor. Die Betriebsanzeige erlischt. Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

Installieren der Setup-Informationen und des ICC-Profils (für Windows)

Je nach dem verwendeten Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen usw. eventuell über den Computer erfolgen. Führen Sie in diesem Fall die unten beschriebenen Schritte zum Installieren der Monitor-Setup-Informationen aus. (Je nach dem verwendeten Computertyp oder Betriebssystem können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers.)

Informationen zum ICC-Profil

Ein ICC-Profil (International Color Consortium) ist eine Datei, in der die Farbeigenschaften des LCD-Monitors beschrieben sind. Durch Einsatz einer Anwendung, die mit einem ICC-Profil zusammenarbeitet, lässt sich eine hohe Farbauflösung erzielen.

• Windows 98, Windows Me und Windows 2000 verwenden alle das ICC-Profil.
• Beim Installieren der Setup-Informationen unter Windows 98, Windows Me und Windows 2000 (unten beschrieben) wird auch das ICC-Profil installiert. Falls Sie nur das ICC-Profil installieren möchten, lesen Sie die Anweisungen unter "Installieren des ICC-Profils" auf Seite 39.
• Bei Verwendung des ICC-Profils setzen Sie [WHITE BALANCE] auf [STD].

Für Windows 95

Installieren der Monitor-Setup-Informationen unter Windows 95. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced Properties] und [Monitor] und dann auf [Change].
5. Klicken Sie auf [Have Disk], bestätigen Sie, dass [A:] angezeigt wird, und klicken Sie dann auf [OK].
6. Bestätigen Sie, dass die Monitordetails ausgewählt sind, und klicken Sie auf [OK].
7. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply].
8. Klicken Sie auf [OK], und schließen Sie das Fenster.
9. Entnehmen Sie die Utility Disk aus Laufwerk A.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

Für Windows 98

Installieren der Monitor-Setup-Informationen unter Windows 98 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

Wenn der "Add new Hardware Wizard" angezeigt wird:

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Klicken Sie auf [Next].
3. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want], und klicken Sie auf [Next].
4. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass keinen [Copy manufacturer's files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK].
5. Bestätigen Sie, dass die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add new Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.
6. Entnehmen Sie die Utility Disk aus Laufwerk A.

Wenn der "Add new Hardware Wizard" nicht angezeigt wird:

1. Legen Sie die Utility Disk in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced] und [Monitor].
5. Aktivieren Sie unter [Optionen] [Automatically detect Plug & Play monitors] und klicken Sie auf [Change].
6. Klicken Sie auf [Next].
7. Klicken Sie auf [Display a list of all the drivers in a specific location, so you can select the driver you want.] und dann auf [Next].
8. Wenn [Modelle] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK].
9. Bestätigen Sie, dass die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish].
10. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply].
11. Klicken Sie auf [OK] und schließen Sie das Fenster.
12. Entnehmen Sie die Utility Disk aus Laufwerk A.

Für Windows 2000

Installieren der Monitor-Setup-Informationen unter Windows 2000 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Einstellungen] die Option [Systemsteuerung].
3. Doppelklicken Sie auf [Anzeige].
4. Klicken Sie auf [Einstellungen], [Erweitert] und [Monitor].
5. Klicken Sie auf [Properties], [Driver] und [Update Driver].
6. Wenn [Upgrade Device Driver Wizard] angezeigt wird, klicken Sie auf [Next].
7. Aktivieren Sie [Display a list of the known drivers for this device so that I can choose a specific driver], und klicken Sie auf [Next].
8. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass [Copy manufacturer's files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK].
9. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next].
10. Klicken Sie auf [Next], vergewissern Sie sich, dass der Name des Monitors angezeigt wird, und klicken Sie auf [Finish]. Wenn [The Digital Signature Not Found] angezeigt wird, klicken Sie auf [Yes].
11. Klicken Sie auf [Close].
12. Klicken Sie auf [OK], und schließen Sie das Fenster.
13. Entnehmen Sie die Utility Disk aus Laufwerk A.

Für Windows Me

Installieren der Monitor-Setup-Informationen unter Windows Me und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

Wenn der "Add new Hardware Wizard" angezeigt wird:

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Aktivieren Sie [Specify the location of the driver [Advanced]], und klicken Sie auf [Next].
3. Aktivieren Sie [Anzeigen einer Liste aller Treiber an einem bestimmten Speicherort, damit Sie den gewünschten Treiber auswählen können] und klicken Sie auf [Weiter].
4. Wenn [Modelle] angezeigt wird, klicken Sie auf [Datenträger], bestätigen Sie, dass [Kopieren der Herstellerdateien von:] [A:] nicht angezeigt wird, und klicken Sie dann auf [OK].

Anschließen des Monitors und Ein- und Ausschalten des Monitors

1. Wählen Sie die Monitordetails aus der Liste aus, klicken Sie dann auf [Weiter], [Weiter] und auf [Fertig stellen]. Wenn der "Assistent für neue Hardware" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.
2. Entnehmen Sie die Utility Disk aus Laufwerk A.

Wenn der "Assistent für neue Hardware" nicht angezeigt wird:

1. Legen Sie die Utility Disk in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Einstellungen] die Option [Systemsteuerung].
3. Doppelklicken Sie auf [Anzeige].
4. Klicken Sie auf [Einstellungen], [Erweitert] und [Monitor].
5. Aktivieren Sie unter [Optionen] [Plug & Play-Monitore automatisch erkennen] und klicken Sie auf [Ändern].
6. Aktivieren Sie [Speicherort des Treibers angeben [Erweitert]] und klicken Sie auf [Weiter].
7. Aktivieren Sie [Anzeigen einer Liste aller Treiber an einem bestimmten Speicherort, damit Sie den gewünschten Treiber auswählen können] und klicken Sie auf [Weiter].
8. Wenn [Modelle] angezeigt wird, klicken Sie auf [Datenträger], bestätigen Sie, dass [Kopieren der Herstellerdateien von:] [A:] nicht angezeigt wird, und klicken Sie dann auf [OK].
9. Wählen Sie die Monitordetails aus, klicken Sie dann auf [Weiter], [Weiter] und auf [Fertig stellen].
10. Prüfen Sie, ob die Monitordetails angezeigt werden, und klicken Sie dann auf [Apply].
11. Klicken Sie auf [OK], und schließen Sie das Fenster.
12. Entnehmen Sie die Utility Disk aus Laufwerk A.

Installieren des ICC-Profils

Installieren des Monitor-ICC-Profils (Wenn die Setup-Informationen bereits installiert wurden, ist auch das Profil bereits installiert. Es braucht dann nicht mehr extra installiert zu werden.)

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die Utility Disk in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings] und [Advanced].
5. Klicken Sie auf [General], und wählen Sie unter [Compatibility] die Option [Apply the new display setting without restarting]. Klicken Sie dann auf [Color Management].
6. Klicken Sie auf [Add], und wählen Sie als Dateipfad [3 1/2 Floppy [A:]] aus.
7. Wählen Sie das Farbprofil, das Sie installieren möchten, und klicken Sie auf [Add].
8. Wählen Sie das Profil, und klicken Sie auf [Set As Default].
9. Klicken Sie auf [OK], und schließen Sie das Fenster.
10. Entnehmen Sie die Utility Disk aus Laufwerk A.
11. Bei Verwendung des ICC-Profils setzen Sie [WHITE BALANCE] auf [STD].

Informationen zum Profil ColorSync (für MacOS)

Informationen zum Profil ColorSync

ColorSync ist das Farbverwaltungssystem der Apple Corporation. Damit erkennt das System die Farbauflösung bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreibt die Farbeigenschaften des LCD-Monitors.

Hinweise:

• Das ColorSync-Profil dieses Monitors kann zusammen mit MacOS 8.5 oder höher eingesetzt werden.
• Bei Verwendung des Profils ColorSync setzen Sie [WHITE BALANCE] auf [STD].

Einstellen des Profils ColorSync

Hinweise:

• Sie benötigen ein Diskettenlaufwerk. Außerdem muss auf Ihrem System PC Exchange oder File Exchange installiert sein.
• Je nach dem verwendeten Computertyp oder Betriebssystem können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers.
• Legen Sie die (mitgelieferte) Utility Disk in das Diskettenlaufwerk des Computers ein.
• Kopieren Sie das zu verwendende Profil aus dem Mac-Ordner auf der Utility Disk in den Ordner ColorSync-Profil im Systemordner.
• Wählen Sie mit Hilfe von ColorSync im Kontrollfeld das zu verwendende Profil aus.

Einstellen der Bildschirmanzeige

Einstellung der Hintergrundbeleuchtung (rechte Spalte)

Die Helligkeit der Hintergrundbeleuchtung lässt sich einstellen.

Automatische Bildschirmeinstellung (S. 41)

Die Funktionen Clock, Phase, H-POS (horizontale Positionierung) und V-POS (vertikale Positionierung) können automatisch eingestellt werden.

Manuelle Einstellung (S. 42)

Die Feineinstellung kann über das OSD-MENU vorgenommen werden.

Hinweis:

• Alle Einstellungen bleiben auch nach dem Abschalten des Monitors gespeichert.

Zurücksetzen aller Einstellwerte

Alle Einstellwerte können mit einem Befehl auf die werksseitigen Einstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Tasten MENU und SELECT sowie den Netzschalter (d. h. Monitor einschalten). Wenn [ALL RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.
3. Schalten Sie den Monitor ein.

Hinweis:

• Während ALL RESET angezeigt wird, sind die Steuertasten deaktiviert.
• Falls sich die Werte nicht zurücksetzen lassen, wenn die Einstellung gespeichert ist, gehen Sie folgendermaßen vor. Heben Sie die Einstellsperre auf, bevor Sie die Steuertasten betätigen.

Zurücksetzen des Menüs ADJUSTMENT

Die Einstellwerte des Timings für das analoge Signal im Menü ADJUSTMENT können auf die ursprünglichen Werkseinstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor ein.
2. Drücken Sie gleichzeitig die Taste MENU und die Taste . Wenn [RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.

Einstellsperrfunktion

Wenn Sie die Steuertasten deaktivieren (d. h. die Sperre setzen), können keine Werte eingestellt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Taste MENU und den Netzschalter (d. h. Monitor einschalten).

Halten Sie die Taste weiterhin gedrückt, bis die Meldung auf dem Bildschirm angezeigt wird.

Wenn das Menü nicht gesperrt ist:

[ADJUSTMENT LOCKED] wird auf dem Bildschirm angezeigt, und die Sperre wird gesetzt.

Wenn das Menü gesperrt ist:

[ADJUSTMENT UNLOCKED] wird auf dem Bildschirm angezeigt, und die Sperre wird aufgehoben.

Hinweis:

• Wenn die Sperre aktiviert ist, sind alle Tasten mit Ausnahme des Netzschalters deaktiviert.

Einstellen der Hintergrundbeleuchtung

1. Wenn das OSD-MENÜ nicht angezeigt wird, drücken Sie die Taste ◄ oder die Taste ►.

BRIGHT 31

1. Stellen Sie die Helligkeit mit der Taste (dunkler) oder der Taste (heller) ein.

Der Balken BRIGHT wird eine Sekunde nach dem letzten Befehl automatisch ausgeblendet.

Einstellen der Bildschirmanzeige

Automatische Bildschirmeinstellung

Die Optionen im Menü ADJUSTMENT können automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS).

Hinweis:

• Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

Automatische Bildschirmeinstellung

Wenn Sie die automatische Einstellung vornehmen möchten, zeigen Sie zunächst ein Bild an, das den gesamten Bildschirm sehr hell erscheinen lässt. Wenn Sie mit Windows arbeiten, können Sie auch das Einstellmuster auf der mitgelieferten Monitor-Einstelldiskette für Windows verwenden.

Öffnen des Einstellmusters (für Windows)

Wenn Sie mit Windows arbeiten, können Sie das Einstellmuster (für Windows) auf der mitgelieferten Utility Disk verwenden. Diese Anweisungen betreffen Windows 95/98/Me/2000. Dabei wird von "Laufwerk A" als Diskettenlaufwerk ausgegangen.

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Öffnen Sie [My Computer], und wählen Sie [3 1/2 Floppy (A:)]. Unter Windows 3.1 öffnen Sie [File Manager], und wählen Sie Laufwerk A.
3. Doppelklicken Sie auf [Adj_uty.exe], um das Einstellprogramm auszuführen. Das Einstellmuster wird angezeigt.

Einstellmuster

Hinweise:

• Nach dem Ausführen aller Einstellungen drücken Sie am Computer auf die Taste [Esc], um das Einstellprogramm zu beenden.
• Wenn der Anzeigemodus Ihres Computers auf 65K Farben eingestellt ist, lassen sich die verschiedenen Farbgrade in den einzelnen Farbmustern darstellen, oder die Graustufen sehen farbig aus. (Dies liegt an der Spezifikation des Eingangssignals und ist keine Funktionsstörung.)

Automatisches Einstellen des Bildschirms

1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

1. Drücken Sie die Taste ►. Der Bildschirm wird dunkel, und [ADJUSTING] wird angezeigt. Nach einigen Sekunden wird wieder das Menü ADJUSTMENT angezeigt. (Die automatische Einstellung ist hiermit abgeschlossen.)
2. Drücken Sie die Taste MENU viermal, um das OSD-MENÜ auszublenden.

Hinweise:

In den meisten Fällen reicht eine automatische Einstellung aus. - Falls erforderlich, können in folgenden Fällen nach der automatischen Einstellung auch noch manuelle Einstellungen vorgenommen werden (S. 42).

• Wenn eine weitere Feineinstellung erforderlich ist.
• Wenn das Video-Eingangssignal des Computers Composite Sync oder Sync On Green ist. (Die automatische Einstellung ist eventuell nicht möglich.)
• Wenn [OUT OF ADJUST] angezeigt wird. (Wenn auf dem Bildschirm ein ganz dunkles Bild angezeigt wird, ist die automatische Bildschirmjustierung möglicherweise deaktiviert. Vergewissern Sie sich beim Ausführen einer automatischen Einstellung, dass entweder das Einstellmuster verwendet wird, oder versuchen Sie, ein Bild anzuzeigen, das den gesamten Bildschirm sehr hell erscheinen lässt.)

Einstellen der Bildschirmanzeige

Manuelle Bildschirmeinstellung

Die Einstellungen können über das OSD-Menü vorgenommen werden.

1. Zeigen Sie ein Bild an, das den gesamten Bildschirm sehr hell erscheinen lässt. Wenn Sie mit Windows arbeiten, können Sie das Einstellmuster auf der mitgelieferten Utility Disk öffnen und verwenden. (S. 41)
2. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

Jetzt können die gewünschten Menüoptionen eingestellt werden. Mit jedem Drücken der Taste MENU wird das nächste Menü ausgewählt. (ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → OSD-MENÜ wird ausgeblendet)

Hinweise:

• Das OSD-MENU wird ca. 30 Sekunden nach dem letzten Befehl automatisch ausgeblendet.
• Diese Anweisungen basieren auf der Verwendung des Einstellmusters (für Windows) zum Vornehmen der Einstellungen.

Menü ADJUSTMENT

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden automatisch eingestellt.

Hinweise:

• Drücken Sie die Taste um [AUTO] auszuwählen.
• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zum nächsten Menü: Taste MENU

CLOCK

Die untenstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um vertikales Flimmern zu verhindern. (Tasten

PHASE

Die untenstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um horizontales Flimmern zu verhindern. (Tasten ▲ )

Hinweis:

Die Einstellungen unter PHASE dürfen erst erfolgen, nachdem CLOCK korrekt eingestellt wurde.

H-POS (horizontale Positionierung) und V-POS (vertikale Positionierung)

Um das Bildschirmbild innerhalb der Grenzen des Bildschirms zu zentrieren, justieren Sie die Werte links-rechts (H-POS) und oben-unten (V-POS). (Tasten

Einstellen der Bildschirmanzeige

Menü GAIN CONTROL

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden mit der Funktion Auto Gain Control* automatisch eingestellt.

Hinweise:

• Drücken Sie die Taste , um [AUTO] auszuwählen.
• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zum nächsten Menü: Taste MENU
• Funktion Auto Gain Control Die Funktion Auto Gain Control justiert den Kontrast und den Schwarzwert basierend auf der hellsten Farbe des angezeigten Bildes. Wenn Sie das Einstellmuster nicht verwenden, müssen Sie einen weißen Bereich in einer Höhe von 5 mm x 5 mm anzeigen halten, ansonsten ist keine Einstellung möglich. (In diesem Fall wird [OUT OF ADJUST] angezeigt, und die Einstellwerte bleiben unverändert.)
• Wenn es sich bei dem vom Computer kommenden Signal um das Signal Composite Sync oder Sync on Green handelt, ist keine automatische Einstellung möglich. Nehmen Sie die Einstellung stattdessen manuell vor.

BLACK LEVEL

Die gesamte Bildschirmhelligkeit kann während der Anzeige des Farbmusters eingestellt werden (Tasten

CONTRAST

Während der Anzeige des Farbmusters können die Einstellungen so erfolgen, daß alle Abstufungen angezeigt werden. (Tasten

Menü WHITE BALANCE

Hinweise:

• Bei einer anderen Einstellung als [STD] können nicht alle Abstufungen angezeigt werden. Um alle Abstufungen anzuzeigen, stellen Sie [STD] ein.
• Wählen Sie [COOL], [-], [STD], [-], [WARM] oder [USER] mit den Tasten aus.
• Wenn USER ausgewählt wird, werden die Einstellwerte für [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] angezeigt, damit die Feineinstellung vorgenommen werden kann.
• Wählen Sie [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] mit der Taste SELECT aus.
• So gelangen Sie zum nächsten Menü: Taste MENU

COOL . . . Farbton mit stärkerem Blaustich als normal

Farbton mit weniger starkem Blaustich als normal STD. Farbton entspricht der Standardeinstellung Farbton mit leicht stärkerem Rotstich als normal WARM . . . Farbton mit stärkerem Rotstich als normal

USER

R-CONTRAST... für blau-grün G-CONTRAST .4 für vio für grün B-CONTRAST. . . für weltblau für blau

Einstellen der Bildschirmanzeige

Menü MODUS AUSWAHL

Hinweise:

Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können. So wählen Sie eine Menüoption: Taste SELECT - Nach Abschluss der Einstellung: Taste MENU

OSD H-POSITION (OSD horizontale Position)

Die Position der OSD-Anzeige kann nach links und rechts verschoben werden. (Tasten ◀ ▶)

OSD V-POSITION (OSD vertikale Position)

Die Position der OSD-Anzeige kann nach oben und unten verschoben werden. (Tasten ◀ ▶)

400 LINES (Auflösungsgrad)

Sie können die horizontale Auflösung eines Bildschirms mit 400 Zeilen festlegen, wenn Sie US-

Text usw. verwenden. (Tasten ▲ ▶) 640: 640 x 400 Punktemodus 720: 720 x 400 Punktemodus (US-Text usw.)

Hinweis:

• Da die Auflösungseingabe für einen anderen Wert als 400 Zeilen automatisch erfolgt, muss diese Auflösung nicht eingestellt werden.

SCALING (Skalierungsgrad)

Die Bildschärfe lässt sich einstellen. (Tasten

Hinweis:

• Wenn der Anzeigemodus auf weniger als 1024 x 768 Pixel gesetzt ist, wird die Anzeige so verstärkt, dass sie den gesamten Bildschirm einnimmt (d. h. das Seitenverhältnis der Anzeige kann sich ändern).
• Wenn selbst nach einer Erweiterung keine Auflösung von 1024 x 768 erreicht werden kann, wird der äußere Bildschirmrand schwarz angezeigt. (Es handelt sich damit nicht um eine Funktionsstörung.)

Pflege des Monitors und Reparaturen

Pflege des Monitors

Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie Reinigungsarbeiten am Monitor ausführen.

Gehäuse und Bedienfeld

Wischen Sie das Gehäuse und das Bedienfeld mit einem weichen, trockenen Tuch vorsichtig sauber. Falls starke Verschmutzungen auftreten, geben Sie etwas neutrales Reinigungsmittel auf ein feuchtes, weiches Tuch, wringen Sie es gut aus, und wischen Sie den Monitor sauber.

LCD-Bildschirm

Wischen Sie Schmutz und Staub von der Oberfläche des LCD-Bildschirms mit einem weichen, trockenen Tuch vorsichtig ab. (Es eignet sich ein weiches Tuch, beispielsweise ein Gaze-Tuch, das auch zum Reinigen von Linsen verwendet wird.)

ACHTUNG!

• Verwenden Sie auf keinen Fall Verdünner, Benzin, Alkohol, Glasreiniger usw., da dies Farb- oder Formveränderungen hervorrufen kann.
• Verkratzen Sie den Monitor nicht mit harten Gegenständen oder durch zu starken Andruck, da dies bleibende Spuren hinterlassen oder Funktionsstörungen hervorrufen kann.

Lagerung

Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

ACHTUNG!

• Lassen Sie den Monitor nicht über längere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommen, da dies Farb- oder Formveränderungen verursachen kann.

Fehlersuche

Falls Störungen am Monitor auftreten, prüfen Sie erst folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Falls sich die Störung hiermit nicht beheben lässt, wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an die nächstgelegene autorisierte Sharp-Kundendienstzentrale.

Die Leuchtstoffröhren des Monitors weisen eine begrenzte Lebensdauer auf.

• Wenn der Bildschirm dunkler wird, ständig flimmert oder überhaupt nicht mehr leuchtet, muss die Leuchtstoffröhre evtl. erneuert werden. Wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an das nächste autorisierte Sharp-Kundendienstzentrum. (Nehmen Sie diesen Austausch niemals selbst vor.)
• Am Anfang kann aufgrund der Eigenschaften der Leuchtstoffröhre Flimmern auftreten. (Es handelt sich dabei nicht um eine Funktionsstörung.) Schalten Sie in diesem Fall probeweise den Monitor aus und wieder ein.

Auf dem Monitor wird nichts angezeigt (Betriebsanzeige leuchtet nicht). - Sind der Netzadapter und das Netzkabel richtig angeschlossen? (S. 36)

Auf dem Monitor wird nichts angezeigt (Betriebsanzeige leuchtet).

• Ist der Computer richtig angeschlossen? (S. 36)
• Ist der Computer eingeschaltet?
• Entspricht das Signal des Computers den Monitorspezifikationen? (S. 47)
• Wurde der Computer in den Stromsparmodus gesetzt?

Die Steuertasten funktionieren nicht - Ist die Einstellsperre aktiviert? (S. 40)

Das Bild wird verzerrt angezeigt.

• Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S. 47)
• Wenn Sie das Analogsignal verwenden, führen Sie die automatische Einstellung durch. (S. 41)

Technische Daten

Produktspezifikationen

LCD-Anzeige

38 cm diagonal gemessen

TFT-LCD-Modul

Auflösung (max.)

XGA 1024 x 768 Pixel

Anzeigbare Farben (max.)

16,77 Millionen Farben (8 Bit)

Helligkeit (max.)

260 cd/m²

Punktabstand

0,297 (H) x 0,297 (V) mm

Kontrastverhältnis

400:1

Blickwinkel

Links-rechts 160°, offen-unten 150°

Bildschirmanzeigegröße

Horizontal 304,1 mm x vertikal 228,1 mm

Videosignal

Analog RGB (0,7Vp-p) [75 Ω]

Sync-Signal

Separate Sync (TTL-Pegel: +/-), Sync on

Green, Composite Sync (TTL-Pegel: +/-)

Erweiterungskompensation

Digitales Screening (Anzeigevergrößerung zur

Korrektur von VGA/SVGA)

Plug & Play

VESA: DDC1/DDC2B-kompatibel

Power Management

VESA: basiert auf DPMS

Eingangssignalanschluss

15-poliger Mini-D-Sub-Anschluss (3 Reihen)

Bildschirmneigung

nach oben 0° - 25°, nach unten 0° - 5°

Stromversorgung

100 - 240 VAC, 50/60 Hz (mit Spezialnetzadapter,

Typ NL-A60J von Sharp Corporation)

Umgebungstemperatur

5-35°C

Leistungsaufnahme

Max. 29 W (3 W im Energiesparmodus)

(mit Spezialnetzadapter)

Abmessungen (B x T x H)

339 mm x 187 mm x 322 mm

Gewicht

ca. 3,4 kg

(ohne Netzadapter, RGB-Signalkabel)

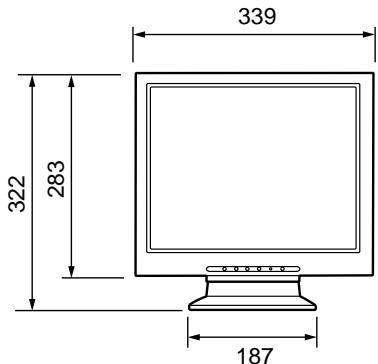

Abmessungen (Einheiten: mm)

RGB-Signalkabel: ca. 1,8 m

Spezial-Netzadapter:

ca. 124 mm (B) x 62 mm (T) x 36 mm (H)

Technische Daten

Signaltakte

Anzeigemodus		Hsync (kHz)	Vsync (Hz)	Punktfrequency (MHz)
VESA	640x480	31,5 kHz	60 Hz	25,175 MHz
		37,9 kHz	72 Hz	31,5 MHz
		37,5 kHz	75 Hz	31,5 MHz
	800x600	35,1 kHz	56 Hz	36,0 MHz
		37,9 kHz	60 Hz	40,0 MHz
		48,1 kHz	72 Hz	50,0 MHz
		46,9 kHz	75 Hz	49,5 MHz
	1024x768	48,4 kHz	60 Hz	65,0 MHz
		56,5 kHz	70 Hz	75,0 MHz
		60,0 kHz	75 Hz	78,75 MHz
US-Text	720x400	31,5 kHz	70 Hz	28,3 MHz
Power Macintosh -Serie	640x480	35,0 kHz	66,7 Hz	30,2 MHz
	832x624	49,7 kHz	74,6 Hz	57,3 MHz
	1024x768	60,2 kHz	75 Hz	80,0 MHz

Hinweise:

• Alle nur mit Non-Interlace. Die Frequenzen für die Serien Power Macintosh sind lediglich Referenzwerte.
• Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab.
• Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Anschlusspins

15-poliger Mini-D-Sub-Stecker

Nummer	Funktion
1	Roter Videosignaleingang
2	Grüner Videosignaleingang
3	Blauer Videosignaleingang
4	GND
5	GND
6	Für rotes Videosignal GND
7	Für grünes Videosignal GND
8	Für blaues Videosignal GND
9	+ 5 V
10	GND
11	nicht belegt
12	DDC-Daten
13	Für H-Sync-Signaleingang
14	Für V-Sync-Signaleingang
15	DDC-Takt

Technische Daten

Energieverwaltung

Der Monitor basiert auf VESA DPMS (Display Power Management Signaling). Um die Energieverwaltungsfunktion des Monitors zu aktivieren, müssen sowohl die Grafikkarte als auch der Computer dem Standard VESA DPMS entsprechen.

DPMS-Modus	Bildschirm	Leistungs-aufnahme	H-Sync	V-Sync
ON	Anzeige ein	29W	Ja	Ja
STANDBY	Anzeige aus	3W	Nein	Ja
SUSPEND			Ja	Nein
OFF			Nein	Nein

DDC (Plug & Play)

Dieser Monitor unterstützt den Standard VESA DDC (Display Data Channel). DDC ist ein Signalstandard zur Ausführung von Plug & Play-Funktionen am Monitor oder PC. Er überträgt Informationen, beispielsweise den Auflösungsgrad, zwischen dem Monitor und dem PC. Sie können diese Funktion anwenden, wenn Ihr PC DDC-kompatibel und so eingestellt ist, dass er den Plug & Play-Monitor erkennen kann. Aufgrund der vielen verschiedenen Systeme gibt es weitere Varianten von DDC. Dieser Monitor arbeitet mit DDC1 und DDC2B.

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms

Ein Arm basierend auf dem VESA-Standard kann am Monitor angebracht werden. Der Arm ist separat erhältlich.

Falls Sie sich dazu entscheiden, einen Arm zu installieren, müssen Sie folgende Punkte beachten.

• Der Arm muss mit dem VESA-Standard kompatibel sein, und zwischen den Schraubenbohrungen und dem zu befestigenden Abschnitt muss ein Abstand von mindestens 75 mm × 75 mm vorliegen.
• Der Arm darf nicht abfallen oder abbrechen, nachdem er am Monitor befestigt wurde.
• Sie müssen den Monitor und den Computer ausschalten.
• Trennen Sie die Netzadapter und die RGB-Signalkabel ab.
• Drücken Sie auf den Fuß, und klappen Sie den Monitor damit vorsichtig zusammen.

1. Achten Sie darüber darauf, dass der Monitor nicht beschädigt wird. Breiten Sie ein weiches Tuch aus, und legen Sie den Monitor mit der Anzeigeseite nach unten darauf.

1. Lösen Sie die vier Schrauben, und nehmen Sie den Monitorfuß ab.

Zur Befestigung des Arms sollen M4-Schrauben verwendet werden, die in einer Länge von 4 mm bis 6 mm über die Fläche, an der sie befestigt werden, hervorstehen. Wenn Sie eine andere Schraubenart verwenden, kann der Monitor herunterfallen oder das Innere des Monitors beschädigt werden.

1. Schließen Sie die Netzadapter und die RGB-Signalkabel ab.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

15-poliger Mini-D-Sub (3-reihig)

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.
