LL-T15S3 - Monitor SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	SHARP
Modello	LL-T15S3
Dimensioni schermo	38 cm (15 pollici) in diagonale
Tecnologia di visualizzazione	TFT LCD
Risoluzione massima	XGA 1024 x 768 pixel
Numero di colori	16,19 milioni (6 bit + FRC)
Luminosità	260 cd/m²
Rapporto di contrasto	350:1
Ingresso video	Mini D-sub 15 pin (RGB analogico)
Ingresso audio	Mini jack stereo
Uscita cuffie	Mini jack stereo
Altoparlanti integrati	1W + 1W
Alimentazione	AC 100-240V, 50/60 Hz
Consumo elettrico	33 W tipico, 36 W massimo, 2 W in standby
Inclinazione	Da -5° (avanti) a +25° (indietro)
Gestione energetica	VESA DPMS
Plug & Play	DDC1/DDC2B
Sicurezza	Blocco Kensington, blocco delle impostazioni
Temperatura di funzionamento	5 a 35 °C
Accessori forniti	Cavo segnale analogico, cavo audio, dischetto utility, manuale d'uso
Impostazioni immagine	Retroilluminazione, modalità colore (STD/sRGB/VIVID), bilanciamento del bianco, regolazione automatica

Domande frequenti - LL-T15S3 SHARP

Come regolare la luminosità della retroilluminazione?

Premere il pulsante ▽/MODE o ▶ senza che il menu OSD sia visualizzato, quindi utilizzare i pulsanti ◀ e ▶ per regolare il valore BRIGHT. Il menu scompare automaticamente dopo alcuni secondi.

Cosa fare se lo schermo rimane nero e il LED di alimentazione non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato alla presa di corrente e al monitor. Se il LED non si accende ancora, contattare un riparatore autorizzato Sharp.

Come effettuare una regolazione automatica dell'immagine?

Visualizzare un'immagine molto luminosa (utilizzare il modello di regolazione sul dischetto fornito). Premere MENU, quindi ▶ per avviare la regolazione automatica. Lo schermo si oscura e mostra ADJUSTING per alcuni secondi. Ripetere se necessario.

Perché non c'è alcun suono dagli altoparlanti?

Assicurarsi che il cavo audio sia correttamente collegato tra il computer e il monitor. Verificare che il volume non sia al minimo e che nessuna cuffia audio sia collegata (il suono degli altoparlanti viene quindi disattivato).

Come installare i driver in Windows XP?

Inserire il dischetto utility fornito nell'unità A. Andare su Pannello di controllo > Schermo > Impostazioni > Avanzate > Monitor. Fare clic su Proprietà > Driver > Aggiorna driver. Seguire la procedura guidata scegliendo l'installazione da un elenco e selezionare il file sul dischetto (A:).

Come installare il profilo ICC per una migliore gestione dei colori?

Inserire il dischetto utility. Andare su Pannello di controllo > Schermo > Impostazioni > Avanzate > Gestione colore. Aggiungere il profilo dall'unità A: e impostarlo come profilo predefinito. Impostare quindi COLOR MODE e WHITE BALANCE su STD.

Cosa significa il messaggio 'OUT OF ADJUST'?

Il monitor non ha potuto eseguire la regolazione automatica perché l'immagine visualizzata non è abbastanza luminosa o contiene segnali non standard. Utilizzare il modello di regolazione fornito sul dischetto o visualizzare un'immagine molto chiara, quindi riprovare la regolazione automatica.

Come bloccare i pulsanti di comando per evitare modifiche accidentali?

Spegnere il monitor, quindi riaccenderlo tenendo premuti contemporaneamente i pulsanti MENU e di alimentazione. Viene visualizzato il messaggio ADJUSTMENT LOCKED e i pulsanti sono bloccati. Per sbloccare, ripetere la stessa operazione fino a vedere ADJUSTMENT UNLOCKED.

Come pulire lo schermo LCD in sicurezza?

Scollegare il monitor. Utilizzare un panno morbido e asciutto (come una garza per lenti) per pulire delicatamente la superficie. Non utilizzare mai solvente, alcol o detergente per vetri perché possono danneggiare lo schermo. Non applicare pressione eccessiva.

Il monitor scintilla o l'immagine tremola, cosa fare?

Ciò può essere dovuto a una retroilluminazione a fine vita o a un problema di frequenza di aggiornamento. Verificare che la frequenza del computer corrisponda alle specifiche (ad es. 60 Hz per 1024x768). Effettuare una regolazione automatica o regolare manualmente la fase e l'orologio nel menu OSD. Se il problema persiste, contattare un riparatore autorizzato.

MANUALE UTENTE LL-T15S3 SHARP

Questo apparecchio è conforme ai requisiti delle direttive 89/336/CEE e 73/23/CEE, come emendata dalla direttiva 93/68/CEE.

Questo apparecchio è conforme ai requisiti essenziali delle direttive europee 89/336/CEE e 73/23/CEE, come modificato dalla direttiva 93/68/CEE.

Suggerimenti e precauzioni per la sicurezza 68

Descrizione del prodotto 69

Collegamento del monitor ed accensione e spegnimento del monitor. 71

Collegamento del monitor ad un computer 71

Collegamento di una cuffia (da acquistare in commercio) 71

Collegamento del monitor ad una sorgente di alimentazione elettrica 72

Accensione 72

Spegnimento 72

Installazione delle informazioni per il setup e del profilo ICC (per Windows) 72

Informazioni sul profilo ColorSync (per MacOS) 75

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante 76

Regolazione della retroilluminazione 76

Regolazione del volume dell'altoparlante 77

Impostazione della modalità del colore 77

Regolazione automatica dello schermo 77

Regolazione manuale dello schermo 78

Cura e riparazione del monitor 81

Cura del monitor 81

Immagazzinamento 81

Ricerca ed eliminazione di inconvenienti 81

Specifiche 82

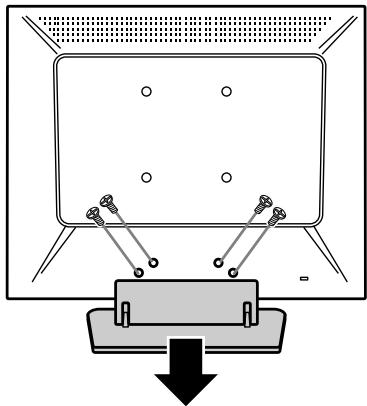

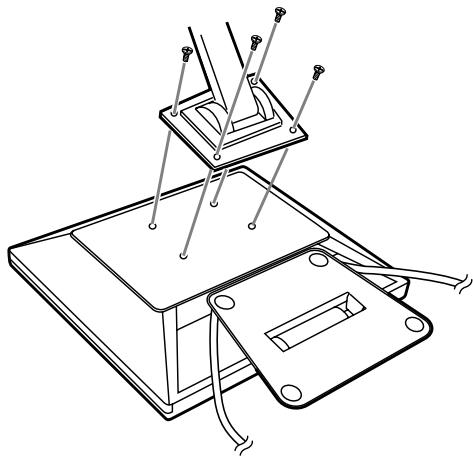

Istruzioni per collegare un braccio compatibile VESA 84

Suggerimenti e precauzioni per la sicurezza

• Lo schermo LCD-TFT a colori usato in questo monitor è stato fabbricato applicando tecnologia di alta precisione. Ciononostante, sullo schermo potrebbero apparire piccolissimi punti dove i pixel o non si illuminano o rimangono sempre illuminati. Inoltre, nel caso che la visione avvenga da un'angolazione molto alta, potrebbero notarsi disuniformità di colori o luminosità. Vogliate notare che queste cose non sono sintomi di cattivo funzionamento, ma rientrano nella norma per gli schermi a cristalli liquidi e non hanno effetto alcuno sul rendimento del funzionamento del monitor.
• Non lasciate che lo schermo visualizzi inutilmente per lunghi periodi di tempo, in quanto ciò può lasciare una persistenza dell'immagine.
• Se la luminosità è regolata sull'impostazione minima, sarà difficile vedere lo schermo.
• La qualità del segnale del computer può esercitare un'influenza sulla qualità del display. Consiglio l'uso di un computer in grado di emettere dei segnali video di alta qualità.
• Non strofinate e non battete mai il monitor con oggetti duri.
• Per favore abbiate comprensione per il fatto che la Sharp Corporation non si assume nessuna responsabilità per errori fatti nell'uso da parte del cliente o di terzi, né per altri difetti di funzionamento o danni a questo prodotto, che si verifichino durante l'uso, ad eccezione dei casi nei quali la responsabilità per un indennizzo è riconosciuta alla legge.
• Il monitor ed i suoi accessori possono venire aggiornati con ampliamenti senza preavviso.

Collocazione

• Non utilizzate il monitor in luoghi nei quali la ventilazione è scadente, vi è molta polvere, l'umidità è elevata e nei quali il monitor può venire a contatto con olio o vapore, in quanto ciò può dar luogo ad un incendio.
• Assicuratevi che il monitor non venga a contatto con acqua oppure altri liquidi. Assicuratevi che nessun oggetto come graffette o spilli penetri nel monitor, in quanto ciò può dare luogo a incendio oppure folgorazione.
• Non collocate il monitor su oggetti instabili oppure in posti insicuri. Non consentite che il monitor venga sottoposto a forti urti e vibrazioni. Provocando la caduta oppure il rovesciamento del monitor lo si può danneggiare.
• Non utilizzate il monitor in luoghi nei quali esso può essere esposto alla luce solare diretta, trovarsi vicino ad apparecchi di riscaldamento oppure in qualsiasi altro luogo nel quale un'alta temperatura è probabile, in quanto ciò può dare luogo ad un'eccessiva generazione di calore ed allo scoppio di un incendio.

Il cavo di alimentazione rete

• Non danneggiate il cavo di alimentazione rete, non mettete degli oggetti pesanti su di esso, non tiratelo e non piegatelo eccessivamente. Non aggiungete inoltre dei cavi di prolunga. Danni al cavo possono dare luogo ad incendi o folgorazioni.
• Usare solamente il cavo di alimentazione fornito insieme al monitor.
• Inserite il cavo di alimentazione rete direttamente nella presa di corrente alternata. L'aggiunta di un cavo di prolunga può dare luogo ad un incendio, derivante da surriscaldamento.

Lista di controllo del monitor e degli accessori

• Per favore controllate che la confezione contenga i seguenti articoli.
• Monitor LCD (1)
• Cavo segnale analogico (1) (nome del modello: 0NIT15V1-0056)
• Cavo audio (1) (nome del modello: 0NIT17A3-0010)
• Dischetto dei programmi di utilità (per Windows/Macintosh) (1)
• Manuale d'uso (1)

Note:

• Usare solamente i cavi forniti in dotazione con il monitor.
• Vi si suggerisce di conservare il cartone per il caso in cui risulti necessario trasportare il monitor.
• La Sharp Corporation è proprietaria dei diritti d'autore per i programmi del dischetto delle utilità. Non riproducetelo senza averne il permesso.
• La forma degli accessori forniti può non corrispondere esattamente a quanto illustrato in questo opuscolo.

Presentazione del manuale

• In questo opuscolo si farà riferimento a Microsoft Windows XP come "Windows XP", a Microsoft Windows Millennium come "Windows Me", a Microsoft Windows 2000 come "Windows 2000", a Microsoft Windows 2001 come "Windows 2001", a Microsoft Windows 2002 come "Windows 2002", a Microsoft Windows 2003 come "Windows 2003", a Microsoft Windows 2004 come "Windows 2004", a Microsoft Windows 2005 come "Windows 2005", a Microsoft Windows 2006 come "Windows 2006", a Microsoft Windows 2007 come "Windows 2007", a Microsoft Windows 2008 come "Windows 2008", a Microsoft Windows 2009 come "Windows 2009", a Microsoft Windows 2010 come "Windows 2010", a Microsoft Windows 2011 come "Windows 2011", a Microsoft Windows 2012 come "Windows 2012", a Microsoft Windows 2013 come "Windows 2013", a Microsoft Windows 2014 come "Windows 2014", a Microsoft Windows 2015 come "Windows 2015", a Microsoft Windows 2016 come "Windows 2016", a Microsoft Windows 2017 come "Windows 2017", a Microsoft Windows 2018 come "Windows 2018", a Microsoft Windows 2019 come "Windows 2019", a Microsoft Windows 2020 come "Windows 2020", a Microsoft Windows 2021 come "Windows 2021", a Microsoft Windows 2022 come "Windows 2022", a Microsoft Windows 2023 come "Windows 2023", a Microsoft Windows 2024 come "Windows 2024", a Microsoft Windows 2025 come "Windows 2025", a Microsoft Windows 2026 come "Windows 2026", a Microsoft Windows 2027 come "Windows 2027", a Microsoft Windows 2028 come "Windows 2028", a Microsoft Windows 2029 come "Windows 2029", a Microsoft Windows 2030 come "Windows 2030", a Microsoft Windows 2031 come "Windows 2031", a Microsoft Windows 2032 come "Windows 2032", a Microsoft Windows 2033 come "Windows 2033", a Microsoft Windows 2034 come "Windows 2034", a Microsoft Windows 2035 come "Windows 2035", a Microsoft Windows 2036 come "Windows 2036", a Microsoft Windows 2037 come "Windows 2037", a Microsoft Windows 2038 come "Windows 2038", a Microsoft Windows 2039 come "Windows 2039", a Microsoft Windows 2040 come "Windows 2040", a Microsoft Windows 2041 come "Windows 2041", a Microsoft Windows 2042 come "Windows 2042", a Microsoft Windows 2043 come "Windows 2043", a Microsoft Windows 2044 come "Windows 2044", a Microsoft Windows 2045 come "Windows 2045", a Microsoft Windows 2046 come "Windows 2046", a Microsoft Windows 2047 come "Windows 2047", a Microsoft Windows 2048 come "Windows 2048", a Microsoft Windows 2049 come "Windows 2049", a Microsoft Windows 2050 come "Windows 2050", a Microsoft Windows 2051 come "Windows 2051", a Microsoft Windows 2052 come "Windows 2052", a Microsoft Windows 2053 come "Windows 2053", a Microsoft Windows 2054 come "Windows 2054", a Microsoft Windows 2055 come "Windows 2055", a Microsoft Windows 2056 come "Windows 2056", a Microsoft Windows 2057 come "Windows 2057", a Microsoft Windows 2058 come "Windows 2058", a Microsoft Windows 2059 come "Windows 2059", a Microsoft Windows 21.
• Microsoft e Windows sono marchi registrati di Microsoft Corporation.
• Macintosh è un marchio registrato della Apple Computer, Inc.
• Tutti gli altri nomi di marca o di prodotto sono marchi o marchi registrati dei rispettivi titolari.

Descrizione del prodotto

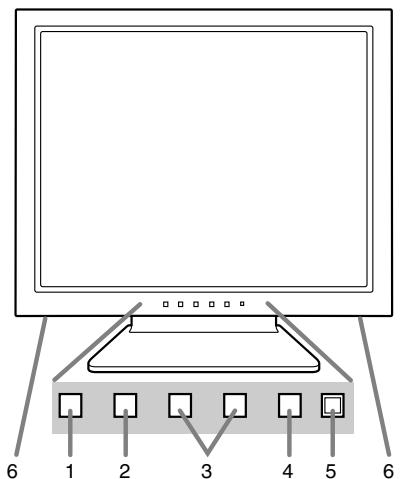

1. Tasto MENU... .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . OSD (On Screen Display).
2. Tasto ∇ / MODE.... Quando il menu OSD è visualizzato: Questo tasto si usa per selezionare delle opzioni di menu. Quando il menu OSD non è visualizzato: Questo tasto serve per predisporre COLOR MODE.
3. Tasti ◁ Quando il menu OSD è visualizzato: Questi tasti si usano per selezionare una opzione od impostare il valore dell'opzione selezionata. Quando il menu OSD non è visualizzato: Questi tasti si usano per regolare la luminosità della retroilluminazione e il volume dell'altoparlante.
4. Tasto di alimentazione .... Premendo quel tasto si accende l'alimentazione. (Dopo aver acceso l'alimentazione, potrà trascorrere un breve tempo prima che lo schermo visualizzi.) Premete il tasto un'altra volta, per spegnere l'alimentazione.
5. LED di alimentazione ....... . Questo LED è illuminato in verde durante l'uso ed in arancione nel modo risparmio energetico.
6. Altoparlanti... L'entrata dell'audio attraverso il monitor ed il dispositivo esterno collegato al monitor si può sentire.

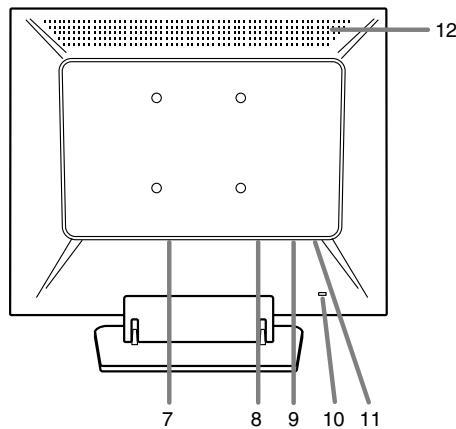

7. Terminale di alimentazione
8. Terminale di ingresso RGB analogico .... Collegate il cavo segnale analogico in questa posizione. Si dovrebbe usare il cavo segnale analogico accluso.
9. Terminale audio Il terminale di uscita audio di un computer può essere collegato in questa posizione. Si dovrebbe usare il cavo audio accluso.
10. Ancoraggio di sicurezza....... Collegando una serratura di sicurezza (da acquistare in commercio) al foro di ancoraggio di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato. Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver.
11. Terminale per le cuffie.......Le cuffie (da acquistare in commercio) si possono collegare qui.
12. Fori per la ventilazione....... Nota: non ostruite mai i fori per la ventilazione, in quanto ciò può provocare un surriscaldamento all'interno del monitor e dare luogo a disturbi al funzionamento.

Collocare il monitor verticalmente e regolarlo.

ATTENZIONE!

• La pressione con le mani sul pannello LCD può produrre dei danni.
• Fare attenzione a non rimanere con le dita incastrate.

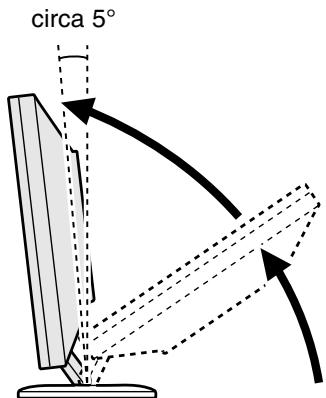

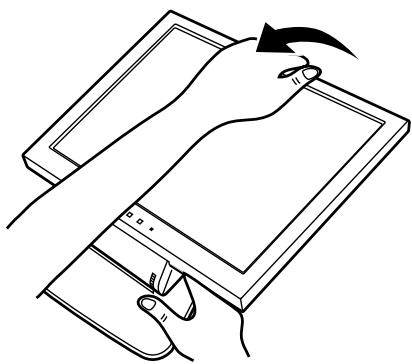

Mettere su il monitor.

1. Premete verso il basso sul supporto ed alzate la sezione superiore del monitor.

• Quando si solleva la parte dello schermo, a metà corsa il movimento incontra resistenza. A quel punto, continuare facendo più forza.

• Sollevare lo schermo sino a quando si arresta (ad una inclinazione di circa 5°). 2. Regolare su un'angolazione comoda per la vista.

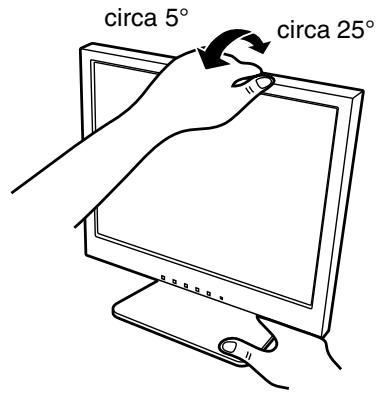

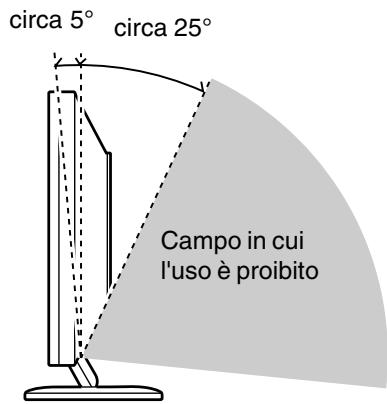

Regolazione dell'angolazione.

Premete verso il basso sul supporto e regolatelo su un angolo visivo adatto.

• Non usate il monitor inclinato all'indietro più di 25°, circa. Il monitor potrebbe ribaltarsi e quello potrebbe essere causa di malfunzionamento o infortunio.

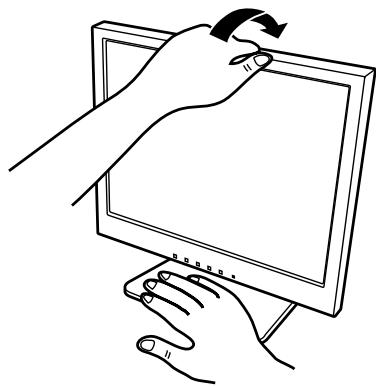

Ripiegare il monitor.

1. Rimuovere i cavi.
2. Premete verso il basso sul supporto e ripiegate delicatamente indietro il monitor.

Collegamento del monitor ed accensione e spegnimento del monitor.

ATTENZIONE!

• Quando eseguite i collegamenti, assicuratevi che sia il monitor che il computer siano spenti.
• Fate attenzione a non piegare eccessivamente il cavo oppure ad aggiungere dei cavi di prolunga, in quanto ciò potrebbe dare luogo a disturbi al funzionamento.

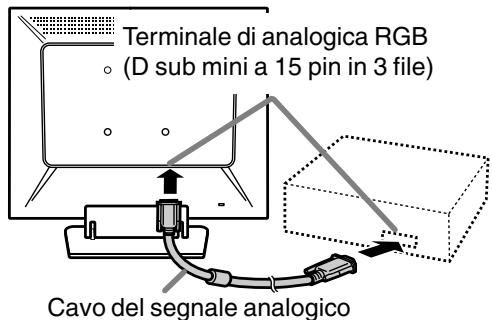

Collegamento del monitor ad un computer

• Facendo attenzione alla direzione del connettore, inserite saldamente il cavo del segnale qui e quando serrate le viti da entrambi i lati.

Se eseguite il collegamento ad un D sub a 15 pin in 2 file per un Apple Power Macintosh, collegate un adattatore di conversione Macintosh (da acquistare in commercio) al cavo del segnale analogico.

Adattatore di conversione Macintosh

Nota:

• Quando collegate ad un notebook, se lo schermo del computer del notebook è impostato in modo da visualizzare contemporaneamente, lo schermo MS-DOS potrebbe non essere in grado di visualizzare correttamente. In quel caso modificate le impostazioni in modo che solo il monitor visualizzi.

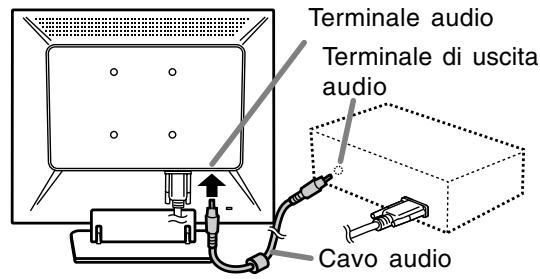

Collegare il cavo audio, accessorio

Quando il cavo audio, accessorio, è collegato al terminale di uscita audio del computer, il suono del computer collegato viene ascoltato dagli altoparlanti dello schermo. È anche possibile avvalersi della presa per cuffia dello schermo.

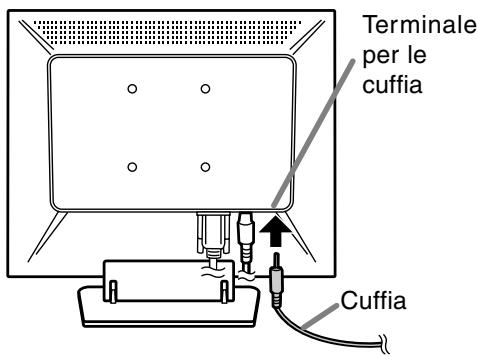

Collegamento di una cuffia (da acquistare in commercio)

La cuffia (da acquistare in commercio) può essere collegata.

Nota:

• Quando le cuffie sono collegate, non è possibile sentire nessun suono dagli altoparlanti del monitor.

Collegamento del monitor ed accensione e spegnimento del monitor

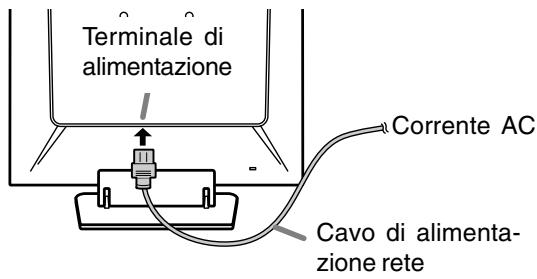

Collegamento del monitor ad una sorgente di alimentazione elettrica

Accensione

1. Premete il tasto di alimentazione del monitor.
2. Accendete il computer. Il LED di alimentazione si illuminerà in verde, lo schermo visualizzerà un'immagine.

Premete il tasto di alimentazione

Note:

• Quando impostate il monitor oppure un computer collegato per la prima volta, quando collegate un computer supplementare oppure dopo aver cambiato un aspetto del sistema attuale, eseguite una regolazione automatica dello schermo prima dell'uso.
• A seconda del computer o del sistema operativo, potrebbe essere necessario usare il computer per installare le informazioni di setup del monitor. In questo caso osservate le istruzioni descritte di seguito, per installare le informazioni per il setup del monitor.

Spegnimento

1. Spegnete il computer.
2. Premete il tasto di alimentazione del monitor.

Il LED di alimentazione si spegnerà.

Premete il tasto di alimentazione

Se il monitor non verrà usato per lungo tempo, assicuratevi di averlo scollegato alla presa di corrente alternata.

Installazione delle informazioni per il setup e del profilo ICC (per Windows)

A seconda del computer oppure del sistema operativo, può essere necessario usare il computer per eseguire l'installazione delle informazioni di setup del monitor, ecc. In questo caso, seguite i passi indicati sotto per installare le informazioni di setup del monitor. (A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo proprio del computer, cioè leggete quello.)

Profilo ICC

Un profilo ICC (International Color Consortium) è un file che descrive le caratteristiche cromatiche del monitor LCD. Utilizzando un'applicazione che funziona con un profilo ICC, si può realizzare un'elevata risoluzione del colore.

• Windows 98/2000/Me/XP utilizzano tutti i profili ICC.
• Quando si installano le informazioni del setup di Windows 98/2000/Me/XP (descritte di seguito), anche il profilo ICC viene installato. Se desiderate installare solo il programma ICC, per favore fate riferimento a Installazione del profilo ICC a pagina 74.
• Quando usate il profilo ICC, per favore impostate [COLOR MODE] e [WHITE BALANCE] su [STD].

Installazione delle informazioni per il setup

Per Windows 95

Installazione delle informazioni per il setup del monitor in Windows 95. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced Properties], e [Monitor], e quindi [Change].
5. Fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:] quando fate clic su [OK].
6. Verificate che le impostazioni del monitor siano selezionate e fate clic su [OK].
7. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
8. Fate clic su [OK] e chiudete la finestra.
9. Rimuovete il Disco delle Utilità dal drive A.

Collegamento del monitor, accensione e spegnimento del monitor

Per Windows 98

Installazione delle informazioni di setup del monitor in Windows 98 e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

Se è apparsa la schermata "Add new Hardware Wizard":

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
5. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next] e [Finish]. Se appare "Add new Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.
6. Rimuovete il Disco delle Utilità dal drive A.

Se la schermata "Add new Hardware Wizard" non è apparsa:

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Fate clic su [Next].
7. Fate clic su [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
9. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish].
10. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
11. Fate clic su [OK], e chiudete la finestra.
12. Rimuovete il Disco delle Utilità dal drive A.

Per Windows 2000

Installazione delle informazioni di setup del monitor in Windows 2000, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. Fate clic su [Properties], [Driver] e [Update Driver].
6. Quando appare [Upgrade Device Driver Wizard], fate clic su [Next].
7. Spuntate [Display a list of the known drivers for this device so that I can choose a specific driver] e fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
9. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next].
10. Fate clic su [Next], verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish]. Se appare [The Digital Signature Not Found], fate clic su [Yes].
11. Fate clic su [Close].
12. Fate clic su [OK], e chiudete la finestra.
13. Rimuovete il Disco delle Utilità dal drive A.

Per Windows Me

Installazione delle informazioni di setup del monitor in Windows Me, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

Se è apparsa la schermata "Add new Hardware Wizard":

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].

Collegamento del monitor ed accensione e spegnimento del monitor

1. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
2. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
3. Selezionate i dettagli del monitor dalla lista, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add new Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.
4. Rimuovete il Disco delle Utilità dal drive A.

Se la schermata "Add new Hardware Wizard" non è apparsa:

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Spuntate [Specificare il percorso del driver [Avanzate]] e fate clic su [Avanti].
7. Spuntate [Visualizzare un elenco di tutti i driver in una posizione specifica, in modo da poter selezionare il driver desiderato.] e fate clic su [Avanti].
8. Quando viene visualizzato [Modelli], fate clic su [Disco], confermate che [Copia i file del produttore da:] sia [A:], e fate clic su [OK].
9. Selezionate i dettagli del monitor, quindi fate clic su [Avanti], [Avanti] e [Fine].
10. Controllate che i dettagli del monitor siano visualizzati, fate quindi clic su [Applica].
11. Fate clic su [OK] e chiudete la finestra.
12. Rimuovete il Disco delle Utilità dal drive A.

Per Windows XP

Installazione delle informazioni di setup del monitor in Windows XP e impostazione del profilo ICC del monitor come valore predefinito. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Scegliete [Pannello di controllo].
3. Passate alla "Visualizzazione classica".
4. Fate doppio clic su [Display].
5. Fate clic su [Impostazioni], [Avanzate] e [Monitor].
6. Fate clic su [Properties], [Driver] e [Update Driver].
7. Quando appare [Hardware Update Wizard], selezionate [Install from a list or specific location (Advanced)], fate clic su [Next].
8. Selezionate [Don't search. I will choose the driver to install.] e fate clic su [Next].
9. Fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
10. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next]. Se appare [has not passed Windows Logo testing...], fate clic su [Continue Anyway].
11. Verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish].
12. Fate clic su [Close].
13. Fate clic su [OK], e chiudete la finestra.
14. Rimuovete il Disco delle Utilità dal drive A.

Installazione del profilo ICC

Installazione del profilo ICC del monitor. (Se le informazioni di setup sono già installate, lo è anche il profilo e non occorre installarlo.)

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings] e [Advanced].
5. Fate clic su [General] e da [Compatibility] selezionate [Apply the new display setting without restarting], quindi fate clic su [Color Management].
6. Fate clic su [Add], e selezionate [31/2 Floppy [A:]] come localizzazione del file.
7. Selezionate il profilo cromatico che volete installare e fate clic su [Add].
8. Selezionate il profilo e fate clic su [Set As Default].
9. Fate clic su [OK], e chiudete la finestra.
10. Rimuovete il Disco delle Utilità dal drive A.
11. Quando usate il profilo ICC, per favore impostate [COLOR MODE] e [WHITE BALANCE] su [STD].

Collegamento del monitor ed accensione e spegnimento del monitor

Informazioni sul profilo ColorSync (per MacOS)

Il profilo ColorSync

ColorSync è il sistema di gestione del colore della Apple Corporation ed è una funzione che consente di realizzare la risoluzione del colore, quando lo si usa con un'applicazione compatibile. Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD.

Nota:

• Il profilo ColorSync di questo monitor funziona con MacOS 8.5 o superiore.
• Quando si usa il profilo ColorSync, impostare [COLOR MODE] e [WHITE BALANCE] su [STD].

Impostazione del profilo ColorSync

Nota:

• È necessario un drive per dischetti floppy. È inoltre necessario avere PC Exchange oppure File Exchange installato nel sistema.
• A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi e i metodi possono essere differenti. Seguire il manuale operativo del proprio computer, invece di leggere questo.
• Inserire il Disco delle Utilità (fornito) nell'unità per dischetti floppy del computer.
• Copiare il profilo da usare dalla cartella Mac nel Disco delle Utilità alla cartella del profilo ColorSync, che si trova nella cartella del sistema.
• Utilizzando ColorSync sul Pannello di controllo, selezionare il profilo da usare.

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Regolazione della retroilluminazione (colonna destra)

La luminosità della retroilluminazione può essere regolata.

Regolazione del volume degli altoparlanti (p.77)

Il volume degli altoparlanti può essere regolato a piacere.

Predisposizione della COLOR MODE (p.77)

La tonalità del colore può essere predisposta a piacere.

Regolazione automatica dello schermo (p.77)

Le funzioni clock, fase, H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale) si possono regolare automaticamente.

Regolazione manuale (p.78)

Regolazioni fini si possono fare mediante il menu On Screen Display (OSD).

Nota:

• Tutte le regolazioni verranno conservate anche dopo che si è spenta l'alimentazione.

Reset di tutti i valori di regolazione

Tutti i valori delle regolazioni possono essere riportati ai loro valori originali di fabbrica in un'unica operazione.

1. Spegnete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto ∇ / MODE simultaneamente e, nel farlo, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere il tasto fino a quando [ALL RESET] appare sullo schermo. Quando il messaggio visualizzato scompare, la reinizializzazione è completata.

Nota:

• Mentre [ALL RESET] è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare dei valori, mentre il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni, prima di tentare di far funzionare i tasti di controllo.

Reset del menu ADJUSTMENT (REGOLAZIONE)

I valori predisposti per le voci (CLOCK, PHASE, H-POS, V-POS) del menu ADJUSTMENT

(REGOLAZIONE) possono essere riportati ai valori iniziali di fabbrica.

1. Accendete l'alimentazione del monitor. 2. Premete il tasto MENU ed il tasto ∇ / MODE simultaneamente.

Quando sullo schermo appare [RESET] il reset è completo.

Nota:

• Non è possibile resettare dei valori, mentre il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni, prima di tentare di far funzionare i tasti di controllo.

Funzione di blocco delle regolazioni

Disattivando i tasti di controllo (cioè settando il blocco) si impedirà a chiunque di cambiare i valori regolati.

1. Spegnete l'alimentazione del monitor. 2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione). Sullo schermo apparirà [ADJUSTMENT LOCKED] ed il bloccaggio verrà attivato.

Nota:

• Quando il blocco è attivato, tutti i tasti, ad eccezione del tasto di alimentazione, sono disabilitati.

Disattivazione del blocco della regolazione

1. Spegnete l'alimentazione del monitor. 2. Mentre premete il tasto MENU, premete il tasto di alimentazione (accendete l'alimentazione). Sullo schermo apparirà [ADJUSTMENT UNLOCKED] ed il bloccaggio verrà disattivato.

Regolazione della retroilluminazione

1. Senza che il menu OSD sia visualizzato, premete il tasto oppure il tasto.
2. Controllare che [BRIGHT] sia selezionato. Se non è selezionato, premere il tasto ∇ / MODE e selezionare [BRIGHT].

1. Eseguite la regolazione, premendo il tasto (più scuro) oppure il tasto (più bianco).

Nota:

• L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Regolazione del volume dell'altoparlante

1. Senza che il menu OSD sia visualizzato, premete il tasto oppure il tasto.
2. Controllare che [VOLUME] sia selezionato. Se non è selezionato, premere il tasto / MODE e selezionare [VOLUME].

1. Eseguite la regolazione, premendo il tasto (diminuisce) oppure il tasto ▸ (aumenta).

Nota:

• L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Impostazione della modalità del colore

La tonalità del colore si può impostare come segue.

STD

Visualizza un'immagine con la tonalità di colore risultante dallo schema originale del pannello a cristalli liquidi.

sRGB

sRGB è lo standard internazionale della rappresentazione dei colori specificato dall'IEC (International Electrotechnical Commission - Commissione Elettrotecnica Internazionale). La conversione del colore si effettua tenendo conto delle caratteristiche dei cristalli liquidi e rappresenta la tonalità di colore vicina a quella dell'immagine originale.

VIVID

Visualizza un'immagine con colori primari dinamici e VIVID.

• Se la modalità del colore [COLOR MODE] si trova su [sRGB] o [VIVID], la voce [WHITE BALANCE] si trova disposta su [STD].

Predisposizione

A menu OSD non visualizzato, agire sul tasto MODE.

Ad ogni successiva pressione del tasto compare la voce successiva del menu (nell'ordine: STD → sRGB → VIVID → STD).

L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Regolazione automatica dello schermo

Le opzioni nel menu ADJUSTMENT (REGOLAZIONE) si possono regolare automaticamente (CLOCK, PHASE (FASE), H-POS, V-POS).

Nota:

• Quando impostate questo monitor per la prima volta oppure dopo aver cambiato un aspetto del sistema corrente, prima dell'uso, eseguite una regolazione automatica dello schermo.

Display della regolazione automatica dello schermo

Per eseguire una regolazione automatica, prima di tutto visualizzate un'immagine che rende l'intero schermo molto luminoso. Se utilizzate Windows, potete anche utilizzare la schermata di regolazione sul dischetto di utilità allegato.

Apertura del monoscopio (per Windows)

I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

Questa spiegazione è per Windows 95/98/Me/2000/XP, e parte dall'ipotesi che l'unità per dischetti floppy sia "A".

• Se usate un floppy disk diverso da [Unità A], leggete [Unità A] oppure [A:] sostituendoli con il nome dell'unità attualmente in uso.
• Inserite il Disco delle Utilità (fornito) nel drive A del computer.
• Aprite [My Computer] e selezionate [31/2 Floppy [A:]]. Se state usando Windows 3.1, aprite [File Manager] e selezionate drive A.
• Fate un doppio clic su [Adj_uty.exe], per eseguire il Programma di regolazione. Il monoscopio apparirà.

Schermata di regolazione

Dopo aver completato le regolazioni, premete il tasto [Esc] del computer, per uscire dal Programma di regolazione.

Nota:

• Se il modo di visualizzazione del vostro computer è impostato su 65K colori, potrete vedere valori differenti del colore in ogni tracciato del colore oppure la Scala dei grigi potrà apparire colorata. (Ciò è dovuto alle specifiche del segnale di ingresso e non ad un difetto del funzionamento.)

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Regolazione automatica dello schermo

1. Premete il tasto MENU. Il menu ADJUSTMENT verrà visualizzato.

1. Premete il tasto ▶. Lo schermo diventerà scuro e verrà visualizzato [ADJUSTING]. Pochi secondi dopo il menu ADJUSTMENT ritornerà. (La regolazione automatica è ora completa.)
2. Premete il tasto MENU 4 volte per far scomparire il menu On Screen Display (OSD).

Note:

• Nella maggioranza dei casi la regolazione automatica è sufficiente.
• Potrebbe non essere possibile ottenere la giusta regolazione mediante la prima regolazione automatica. In quel caso, provare a ripetere la regolazione automatica 2 o 3 volte.
• Se necessario, per una qualsiasi delle cause seguenti, si possono eseguire delle regolazioni manuali dopo aver eseguito la regolazione automatica (colonna destra).
• Quando occorre un'ulteriore regolazione fine.
• Quando i segnali video di input del computer sono Composite Sync oppure Sync On Green. (Le regolazioni automatiche potrebbero non essere possibili.)
• Quando [OUT OF ADJUST] viene visualizzato. (Quando lo schermo visualizza un'immagine completamente scura, la regolazione automatica dello schermo può essere disattivata. Quando eseguite una regolazione automatica, assicuratevi di usare il monoscopio oppure tentate di visualizzare un'immagine che rende lo schermo molto luminoso.)
• La regolazione automatica potrebbe non essere ottenuta correttamente a seconda di ciò che è visualizzato sullo schermo - immagini in movimento o la richiesta MS-DOS, ecc.

Regolazione manuale dello schermo

Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito.

1. Visualizzate un'immagine che rende l'intero schermo molto luminoso. Se usate Windows, potete aprire e utilizzare il monoscopio sul Disco delle Utilità accluso. (p.77)
2. Premete il tasto MENU. Il menu ADJUSTMENT (REGOLAZIONE) verrà visualizzato.

A questo punto, le opzioni rilevanti del menu si possono regolare.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → Il menu OSD scompare)

Note:

• Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo lavoro.
• Questa spiegazione si basa sull'uso del monoscopio (per Windows) per eseguire le regolazioni.

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: l'opzione di menu viene regolata automaticamente.

Note:

• Premete il tasto per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto / MODE
• Per passare al menu successivo: Tasto MENU

CLOCK

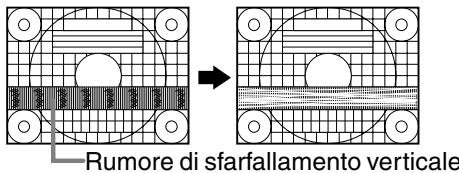

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento verticale. (tasti

PHASE (FASE)

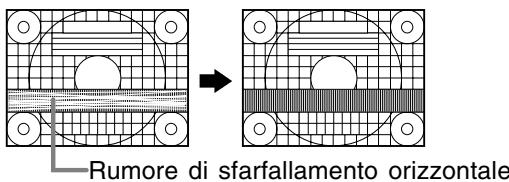

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento orizzontale. (tasti

Nota:

• La regolazione della FASE (PHASE) si dovrebbe eseguire solo dopo che si è impostato correttamente il CLOCK.

H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale)

Per centrare la schermata di regolazione all'interno dei bordi dello schermo, regolate i valori sinistra - destra (H-POS) (posizione orizzontale) ed i valori su - giù (V-POS) (posizione verticale). (tasti ) Quadro dello

Menu GAIN CONTROL (CONTROLLO DEL GUADAGNO)

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: l'opzione del menu viene regolata automaticamente, utilizzando la funzione Auto Gain Control*.

Note:

• Premete il tasto ▸ per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto ▽ / MODE
• Per passare al menu successivo: Tasto MENU
• Funzione Auto Gain Control (controllo automatico del guadagno)
• Il Controllo automatico del guadagno regola il contrasto ed il livello del nero sulla base del colore più luminoso e più scuro dell'immagine visualizzata. Se non utilizzate la Schermata di regolazione, è necessario avere un'area di nero ed un'area di bianco di almeno 5 mm x 5 mm sullo schermo. In caso contrario, le regolazioni potrebbero non essere possibili.
• Se il segnale proveniente dal computer è un segnale sinc composito oppure sinc su verde, risulta impossibile eseguire la regolazione automatica. Per favore eseguite, invece, la regolazione manuale.
• Se risulta visualizzato il messaggio [OUT OF ADJUST], procedere alla regolazione manuale.
• Se si fa uso della funzione controllo automatico del guadagno, predisporre la voce [WHITE BALANCE] su una posizione diversa da [USER]. In caso di uso della posizione [USER], la funzione controllo automatico del guadagno non può essere utilizzata.

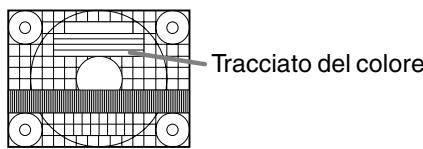

La luminosità totale dello schermo si può regolare osservando il tracciato del colore. (tasti ◀

CONTRAST (CONTRASTO)

Mentre state osservando il tracciato del colore, si possono eseguire le regolazioni in modo che tutte le gradazioni appaiano. (tasti ◁)

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Menu WHITE BALANCE (BILANCIAMENTO DEL BIANCO)

WHITE BALANCE

COOL·STD·WARM USER

R-CONTRAST

G-CONTRAST

B-CONTRAST

1024x768

V:60Hz H:48.4kHz

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Se la modalità del colore [COLOR MODE] si trova su [sRGB] o [VIVID], non è possibile selezionare alcuna altra predisposizione all'infuori di [STD].
• Usate i tasti ◁ per selezionare [COOL], [·], [STD], [·], [WARM] oppure [USER].
• Selezionando [USER] si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usate il tasto MODE per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Per passare al menu successivo: tasto MENU

COOL (freddo): tonalità del colore più tendente al blu rispetto allo standard

tonalità del colore leggermente più tendente al blu rispetto allo standard

STD: impostazione standard della tonalità di colore

tonalità del colore leggermente più tendente al rosso rispetto allo standard

WARM (caldo): tonalità di colore più tendente al rosso rispetto allo standard

USER (UTENTE)

R-CONTRAST: tasto per blu - verde, tasto per rosso; G-CONTRAST: tasto per porpora, tasto per verde; B-CONTRAST: tasto per giallo, tasto per blu

Menu MODE SELECT

MODE SELECT

OSD H-POSITION

OSD V-POSITION

SCALING

COLORS

LINGUA

BASSA

260K

ALTA

16M

1024x768

V:60Hz H:48.4kHz

Nota:

• A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare.
• Per selezionare un'opzione di menu: Tasto ∇ / MODE
• Quando la regolazione è stata completata: Tasto MENU

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del menu dell'OSD può essere spostata verso sinistra e verso destra. (tasti ◄ ►)

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del menu dell'OSD può essere spostata in su ed in giù. (tasti ▲ ▼)

SCALING (livello della Scala)

Una volta ingrandita l'immagine, si può procedere alla regolazione della nitidezza dell'immagine. (tasti

Nota:

• Quando la modalità del display è impostata su meno di 1024 x 768 pixel, il display è ingrandito per coprire l'intero schermo (cioè il rapporto dei lati del display può essere).

COLORS (COLORI)

Si può impostare il numero massimo dei colori del display. (tasti

260K (circa 260.000) e 16M (circa 16,19 milioni)

LANGUAGE (LINGUA)

Potete cambiare la lingua usata nel menu OSD.

1. Premete il tasto

Il menu di selezione della lingua verrà visualizzato sullo schermo.

1. Usate il tasto / MODE per scegliere una lingua.
2. Premete il tasto MENU.

Il menu di selezione della lingua scomparirà.

Cura del monitor

Quando pulite il monitor, scollegate sempre la spina dalla presa di corrente alternata.

Sezione carrozza e pannello di controllo

Usate un panno morbido ed asciutto per rimuovere lo sporco dalla carrozza e dal pannello di controllo.

Se sono molto sporchi, applicate del detersivo neutro su un panno morbido inumidito, strizzatelo bene e rimuovete lo sporco detergendo.

Sezione pannello LCD

Usate un panno morbido ed asciutto per rimuovere lo sporco e la polvere dalla superficie del pannello LCD. (È adatto un panno morbido come la garza oppure quello che si usa per pulire le lenti.)

ATTENZIONE!

• Non usate mai solventi, benzina, alcol, detersivo per vetri, ecc. in quanto ciò può dare luogo a cambiamenti di colore o di forma.
• Non graffiate mai il monitor con qualcosa di duro e non esercitate mai una forte pressione, in quanto ciò può lasciare segni o dare luogo a difetti di funzionamento.

Immagazzinamento

Se il monitor non verrà usato per lungo tempo, assicuratevi di aver scollegato la spina di rete dalla presa di corrente alternata.

ATTENZIONE!

• Non lasciate il monitor a contatto con gomma o plastica per periodi di tempo prolungati in quanto ciò può dare luogo a cambiamenti del colore o della forma.

Ricerca ed eliminazione di inconvenienti

Se pensate che il monitor possa avere dei difetti di funzionamento, per favore controllate i punti seguenti, prima di portarlo a riparare.

Se, dopo quello, esso continua a non funzionare, per favore mettetevi in contatto con il negozio dove avete acquistato il monitor oppure con il più vicino centro autorizzato del Servizio Tecnico Assistenza Clienti della Sharp.

I tubi fluorescenti del monitor hanno una durata di vita utile limitata.

• Se lo schermo diventa più scuro, sfarfalla costantemente oppure non si accende, potrebbe essere necessario sostituire l'unità tubo fluorescente. Per favore informatevi presso il negozio dal quale avete acquistato il monitor oppure dal Centro del Servizio Tecnico Assistenza Clienti della Sharp più vicino a voi. (Non tentate mai di eseguire la sostituzione da voi.)
• Nel periodo iniziale del loro uso, a causa delle caratteristiche dei tubi fluorescenti, lo schermo potrebbe presentare uno sfarfallamento. (Questo non è un difetto del funzionamento.) Se ciò dovesse verificarsi, controllate, spegnendo prima di tutto l'alimentazione e quindi riaccendendola.

Nel monitor non appare nessun'immagine

(il LED dell'alimentazione non è acceso) - Il cavo di alimentazione rete è collegato correttamente? (p.72)

Nel monitor non appare nessun'immagine

(il LED dell'alimentazione è acceso)

• Il computer è collegato correttamente? (p.71)
• Il computer è acceso?
• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p.83)
• Il computer si trova nel modo risparmio energetico?

I tasti di controllo non funzionano

• Il blocco delle regolazioni è attivo? (p.76)

L'immagine appare distorta

• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p.83)
• Eseguite la regolazione automatica dello schermo. (p.77)
• Se è possibile modificare il rapporto di frequenza del computer che si sta utilizzando, passare ad una frequenza inferiore. (p.83)

Non si sente nessun suono dagli altoparlanti

• Il cavo audio è connesso correttamente? (p.71)
• Le cuffie sono collegate?
• Eseguite la procedura di regolazione del volume. (p.77)
• Non c'è audio dagli altoparlanti quando lo schermo è in modalità di risparmio di energia elettrica.

Specifiche

Specifiche del prodotto

Nome del modello

LL-T15S3

Display LCD

38 cm misurati diagonalmente Modulo TFT LCD

Risoluzione (max.)

XGA 1024 x 768 pixel

Colori visualizzabili (max.)

Circa 16,19 milioni di colori (6bit + FRC)

Luminosità (max.)

260 cd/m²

Dimensione dei pixel

0,297(H) x 0,297(V) mm

Rapporto del contrasto

350:1

Angolo di visibilità

Sinistra - destra 160° ; alto - basso 150°

(rapporto del contrasto ≥ 5

Dimensioni di visualizzazione dello schermo

Orizzontale 304,1 mm x Verticale 228,1 mm

Segnale video

Segnale di sincronismo

Sincronismo separato (livello TTL: +/-),

sincronismo su verde, sincronismo composito

(livello TTL: +/-)

Compensazione dell'espansione

Filtraggio digitale (Ingrandimento degli schermi

VGA/SVGA, ecc. sino a schermo di granidi dimensioni.)

Plug & Play

Gestione dell'energia

VESA basata su DPMS

Uscita altoparlanti

1W+1W

Terminale del segnale di ingresso

Terminale per le cuffia

Jack stereo mini

Inclinazione dello schermo

Verso l'alto circa 0 - 25° ; verso il basso circa 0 - 5°

Alimentazione

AC100-240V, 50/60 Hz

Temperatura dell'ambiente operativo

5-35°C

Potenza assorbita

33 W (senza ingresso audio)

(36 W Massima, 2 W in modo risparmio

energetico)

Dimensioni (L x P x A)

Circa 338 mm x 145 mm x 313 mm

Peso

Circa 3,9 kg (circa 3,3 kg escluso il supporto)

(Escluso il cavo del segnale analogico.)

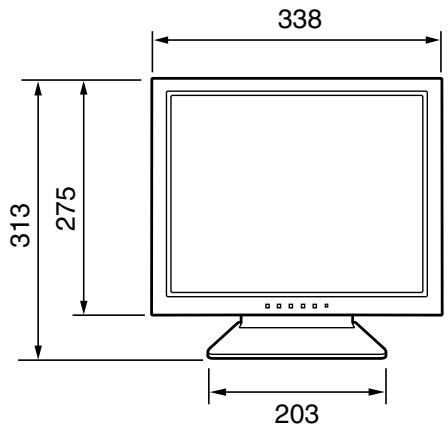

Dimensioni (Unità: mm)

Cavo segnale analogico: circa 1,8 m

Cavo audio: circa 1,8 m

Sincronizzazione dei segnali

Modalità di visualizzazione		Sincronismo orizzontale	Sincronismo verticale	Frequenza puniti
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
Testo US	720x400	31.5kHz	70Hz	28.3MHz
Serie Power Macintosh	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz

• La risoluzione consigliata è 1024 x 768.
• Tutti sono conformi solo al non interlacciamento.
• Le frequenze per le serie Power Macintosh sono valori di riferimento.
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del loro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

Pin del connettore di ingresso del segnale analogico

N°	Funzione
1	Segnale video rosso in ingresso
2	Segnale video verde in ingresso
3	Segnale video blu in ingresso
4	GND (massa)
5	GND (massa)
6	GND (massa) per il segnale video rosso
7	GND (massa) per il segnale video verde
8	GND (massa) per il segnale video blu
9	+5V
10	GND (massa)
11	N.C.
12	Dati DDC
13	Per l'input del segnale di sincronismo orizzontale
14	Per l'input del segnale di sincronismo verticale
15	Clock DDC

Gestione dell'energia

Il monitor è basato su VESA DPMS (Display Power Management Signaling) (Segnalazioni della gestione dell'energia del display).

Per attivare la funzione di gestione dell'energia del monitor, sia la scheda video che il computer devono essere conformi alle norme dello standard VESA DPMS.

Modo DPMS	Schermo	Potenza assorbita	Sinc. orizzontale	Sinc. verticale
ON	Attivo	36 W	Si	Si
STANDBY	Non attivo	2 W	No	Si
SUSPEND			Si	No
OFF			No	No

DDC (Plug & Play)

Questo monitor supporta lo standard VESA DDC (Display Data Channel).

DDC è uno standard per i segnali per eseguire le funzioni Plug & Play sul monitor o sul PC. Esso trasferisce delle informazioni, come il grado di risoluzione, tra il monitor ed il PC. Potete utilizzare questa funzione se il vostro PC è conforme al DDC e se è impostato in modo da rilevare il monitor Plug & Play.

Vi sono molte varietà di DDC dovute alle differenze tra i sistemi. Questo monitor funziona con DDC1 e DDC2B.

Istruzioni per collegare un braccio compatibile VESA

È possibile collegare al monitor un braccio oppure un supporto basati sullo standard VESA (acquistati separatamente).

L'acquisto del braccio oppure del supporto è a discrezione del cliente.

Nello scegliere il braccio da installare, per favore prendete nota dei seguenti punti.

• Il braccio dovrebbe essere compatibile con lo standard VESA, e dovrebbe esservi uno spazio di almeno 75 mm x 75 mm tra i fori delle viti sulla parte da collegare.
• Il braccio non deve cadere o rompersi dopo che è stato collegato al monitor.
• Assicuratevi che sia il monitor che il computer siano spenti.
• Staccare il cavo di alimentazione nella presa di corrente alternata di rete.
• Staccare dal computer il cavo del segnale analogico e il cavo audio.

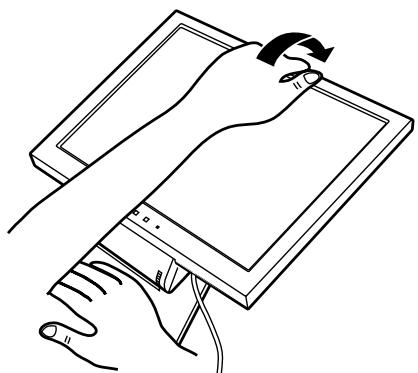

• Premete verso il basso sul supporto e ripiegate delicatamente indietro il monitor.

• Fare attenzione a non rimanere con le dita incastrate.
• Non curvate eccessivamente il cavo e non aggiungete delle prolunghe in quanto ciò può dar luogo a difetti di funzionamento.
• Facendo attenzione a non danneggiare il monitor, stendete un panno morbido ed appoggiate su di esso il monitor con il display verso il basso.

1. Attaccate il braccio al monitor con le quattro viti.

Nota:

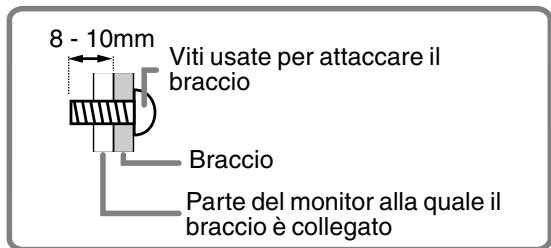

• Le viti usate per attaccare il braccio dovrebbero essere viti M4 con una lunghezza di 8 mm ~ 10 mm sporgenti alla superficie da collegare.

Usando qualsiasi altro tipo di viti si può dar luogo alla caduta del monitor oppure a danni alla parte interna del monitor.

1. Collegare il cavo del segnale analogico, il cavo audio ed il cavo di alimentazione.

Istruzioni per collegare un braccio compatibile VESA

Si può procedere alla rimozione del supporto.

1. Spegnere il monitor e staccare dal monitor il cavo del segnale analogico, il cavo audio ed il cavo di alimentazione.
2. Facendo attenzione a non danneggiare il monitor, stendete un panno morbido ed appoggiate su di esso il monitor con il display verso il basso.
3. Rimuovete le quattro viti e rimuovete il supporto dal monitor.

• Il supporto è progettato appositamente per quel monitor, non usatelo per altri apparecchi e scopi.
• Si raccomanda di conservare le quattro viti, che sono state tolte, insieme al supporto, che è stato rimosso, in modo da poterlo usare di nuovo, fissando con le quattro viti corrette. Usando altre viti si può danneggiare il monitor internamente.
• Montare il braccio sul monitor seguendo le istruzioni del punto 6 di pag. 84, e procedere poi a collegare il cavo del segnale analogico, il cavo audio ed il cavo di alimentazione.
