Preguntas frecuentes - LL-T15S3 SHARP

¿Cómo ajustar el brillo de la retroiluminación?

Presione el botón ▽/MODE o ▶ sin que el menú OSD esté visible, luego use los botones ◀ y ▶ para ajustar el valor BRIGHT. El menú desaparece automáticamente después de unos segundos.

¿Qué hacer si la pantalla permanece negra y el diodo de alimentación no se enciende?

Verifique que el cable de alimentación esté correctamente conectado al tomacorriente y al monitor. Si el diodo aún no se enciende, contacte a un reparador autorizado de Sharp.

¿Cómo realizar un ajuste automático de la imagen?

Muestre una imagen muy brillante (use el patrón de ajuste en el disquete proporcionado). Presione MENU, luego ▶ para iniciar el ajuste automático. La pantalla se oscurece y muestra ADJUSTING durante unos segundos. Repita si es necesario.

¿Por qué no hay sonido proveniente de los altavoces?

Asegúrese de que el cable de audio esté correctamente conectado entre la computadora y el monitor. Verifique que el volumen no esté al mínimo y que no haya ningún auricular conectado (el sonido de los altavoces se silencia).

¿Cómo instalar los controladores en Windows XP?

Inserte el disquete de utilidad proporcionado en la unidad A. Vaya a Panel de control > Pantalla > Configuración > Avanzado > Monitor. Haga clic en Propiedades > Controlador > Actualizar controlador. Siga el asistente eligiendo la instalación desde una lista y seleccione el archivo en el disquete (A:).

¿Cómo instalar el perfil ICC para una mejor gestión del color?

Inserte el disquete de utilidad. Vaya a Panel de control > Pantalla > Configuración > Avanzado > Administración de color. Agregue el perfil desde la unidad A: y defínalo como perfil predeterminado. Luego ajuste COLOR MODE y WHITE BALANCE a STD.

¿Qué significa el mensaje 'OUT OF ADJUST'?

El monitor no pudo realizar el ajuste automático porque la imagen mostrada no es lo suficientemente brillante o contiene señales no estándar. Use el patrón de ajuste proporcionado en el disquete o muestre una imagen muy clara, luego vuelva a intentar el ajuste automático.

¿Cómo bloquear los botones de control para evitar modificaciones accidentales?

Apague el monitor, luego enciéndalo manteniendo presionados los botones MENU y de alimentación simultáneamente. Aparece el mensaje ADJUSTMENT LOCKED y los botones se bloquean. Para desbloquear, repita la misma operación hasta ver ADJUSTMENT UNLOCKED.

¿Cómo limpiar la pantalla LCD de forma segura?

Desenchufe el monitor. Use un paño suave y seco (como una gasa para lentes) para limpiar suavemente la superficie. Nunca use disolvente, alcohol o limpiador de vidrios ya que pueden dañar la pantalla. No aplique presión excesiva.

El monitor parpadea o la imagen tiembla, ¿qué hacer?

Esto puede deberse a una retroiluminación al final de su vida útil o a un problema de frecuencia de actualización. Verifique que la frecuencia de la computadora coincida con las especificaciones (p. ej., 60 Hz para 1024x768). Realice un ajuste automático o ajuste manualmente la fase y el reloj en el menú OSD. Si el problema persiste, contacte a un reparador autorizado.

MANUAL DE USUARIO LL-T15S3 SHARP

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Sugerencias y precauciones de seguridad 88

Descripción del producto 89

Conexión del monitor y encendido/apagado del mismo 91

Conexión del monitor a un ordenador 91

Conexión de auriculares (de venta en el comercio) 91

Conexión del monitor a una toma de corriente 92

Encendido 92

Apagado 92

Instalación de la información de configuración y del perfil ICC (para Windows) 92

Información acerca del perfil ColorSync (para MacOS) 95

Ajuste de la pantalla y volumen del altavoz 96

Regulación de la retroiluminación 96

Configuración del modo de color 97

Ajuste automático de la pantalla 97

Ajuste manual de la pantalla 98

Conservación y reparación del monitor 101

Conservación del monitor 101

Almacenamiento 101

Solución de problemas 101

Especificaciones 102

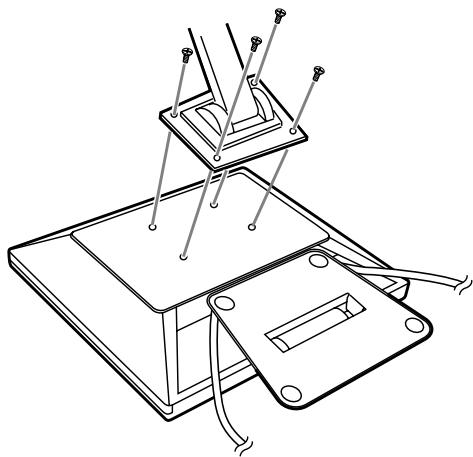

Instrucciones para acoplar un brazo de compatibilidad VESA 104

Sugerencias y precauciones de seguridad

• El panel LCD en color TFT realizado en este monitor ha sido fabricado aplicando una tecnología de alta precisión. Sin embargo, hay muchos puntos minúsculos en la pantalla en los que los píxeles nunca se encienden o se mantienen encendidos permanentemente. Además, si la pantalla se mira desde un ángulo agudo, puede verse incluso colorido o brillo irregular. Tenga en cuenta que esto no es ningún fallo del funcionamiento, sino que es un fenómeno común de los LCDs y no afectará para nada al rendimiento del monitor.
• No deje el monitor funcionando con una imagen fija durante prolongados intervalos de tiempo, ya que ello puede provocar que permanezcan imágenes sombra.
• Si la luminosidad se ajusta al nivel mínimo, puede resultar difícil ver el contenido de la pantalla.
• La calidad de la señal transmitida por el ordenador puede afectar la calidad de la pantalla. Le recomendamos que utilice un ordenador capaz de transmitir señales de video de alta calidad.
• No frote ni golpee jamás el monitor con objetos duros. Sharp Corporation no asume responsabilidad alguna por las faltas cometidas durante el uso por parte del usuario o de terceros, ni por cualquier otra anomalía o daños a este producto que pudieran resultar durante su utilización, excepto en los casos en los que la obligación de indemnizar está legalmente reconocida.
• El presente monitor y sus accesorios pueden actualizarse sin previo aviso.

Ubicación

• No coloque el monitor en lugares mal ventilados, polvorientos o con un alto grado de humedad, ni donde el monitor pueda entrar en contacto con aceite o vapor, ya que ello podría provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua u otros líquidos. Asegúrese de que no penetren en el monitor objetos tales como clips o alfileres, ya que ello podría provocar un incendio o una descarga eléctrica.
• No coloque el monitor sobre objetos inestables o en lugares inseguros. No permita que el monitor quede sometido a intensas sacudidas o vibraciones. La caída o vuelco del monitor puede provocar la avería del mismo.
• No coloque el monitor en lugares en los que quede expuesto directamente a los rayos solares, ni cerca de equipos de calefacción o en lugares donde se pueda alcanzar altas temperaturas, ya que ello podría llevar a un calentamiento excesivo y provocar un incendio.

El cable de alimentación

• No deteriore el cable de alimentación ni coloque objetos pesados sobre el mismo, ni lo estire o doble excesivamente. No utilice tampoco cables de prolongación. Si el cable de alimentación se daña, puede provocar un incendio o una descarga eléctrica.
• Utilice solamente el cable de alimentación suministrado con el monitor.
• Enchufe la clavija directamente en la toma de corriente alterna. El uso de un cable de prolongación puede provocar un incendio como resultado de un calentamiento excesivo.

Lista de comprobación del monitor y sus accesorios

• Compruebe que el paquete incluye los siguientes componentes:
• Monitor LCD (1)
• Cable de señal analógica (1) (nombre del modelo: 0NIT15V1-0056)
• Cable de audio (1) (nombre del modelo: 0NIT17A3-0010)
• Disquete de utilidades (para Windows/Macintosh) (1)
• Manual de funcionamiento (1)

Notas:

• Utilice solamente los cables suministrados con el monitor.
• Guarde la caja de cartón por si necesita transportar el monitor.
• Sharp Corporation es titular de los derechos de autor del programa del Disquete de utilidades. No lo reproduzca sin previa autorización.
• La forma de los accesorios suministrados puede no coincidir totalmente con la mostrada en este manual.

Contenido del manual

• En este manual nos referimos a Microsoft Windows XP como "Windows XP", a Microsoft Windows Millennium como "Windows Me", a Microsoft Windows 2000 como "Windows 2000", a Microsoft Windows 98 como "Windows 98", a Microsoft Windows 95 como "Windows 95" y a Microsoft Windows Versión 3.1 como "Windows 3.1". Cuando no haya necesidad de hacer distinción entre los diferentes programas, se utiliza el término "Windows".
• Microsoft y Windows son marcas registradas de Microsoft Corporation.
• Macintosh es una marca registrada de Apple Computer, Inc.
• Todas las otras marcas comerciales son de propiedad de la compañía respectiva.

Descripción del producto

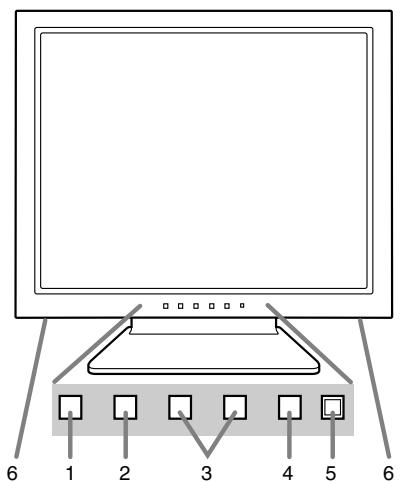

1. Botón MENU...... Este botón se usa para ampliar, seleccionar y cerrar el menú OSD (On Screen Display).
2. Botón / MODE ....... Cuando el menú OSD se vea en la pantalla: Este botón se utiliza para seleccionar funciones de menú. Cuando el menú OSD no se vea en la pantalla: Este botón se utiliza para seleccionar COLOR MODE.
3. Botones. Cuando el menú OSD se vea en la pantalla: estos botones se utilizan para seleccionar una opción o ajustar el valor de la opción seleccionada. Cuando el menú OSD no se vea en la pantalla: estos botones se utilizan para regular la luminosidad de la retroiluminación y el volumen de los altavoces.
4. Botón de encendido/apagado. Si pulsa este botón se enciende el monitor. (Tras encenderlo, la pantalla puede tardar un poco en activarse.) Pulse de nuevo el botón para apagar el monitor.
5. Indicador LED de conexión. Este indicador LED se ilumina de color verde cuando el monitor está en uso y naranja cuando está en el modo de ahorro de energía.
6. Altavoces. El audio sale a través del monitor y se puede oír el dispositivo externo conectado al monitor.

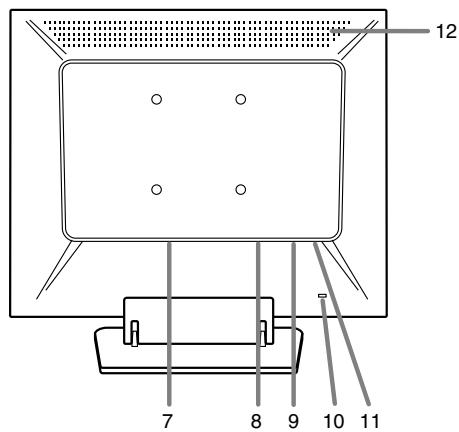

7. Borne de alimentación

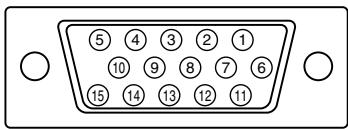

8. Borne de entrada RGB analógica. El cable de señal analógica suministrado se conecta aquí. Debe usarse el cable de señal analógica incluido.
9. Borne de audio. Aquí se puede conectar un borne de salida de audio de un ordenador. Debe usarse el cable de audio incluido.
10. Llave de seguridad. Si conecta un cierre de seguridad (de venta en el comercio) al anclaje de seguridad, el monitor queda enclavado de forma que es imposible transportarlo. El orificio de seguridad antirrobo actúa junto con los sistemas de calidad Kensington Micro Saver.
11. Borne de auriculares. Aquí se pueden conectar unos auriculares (de venta en el comercio).
12. Orificios de ventilación. Nota: No bloquee jamás los orificios de ventilación, ya que ello podría llevar a un calentamiento excesivo del interior del monitor y hacer que funcione de manera anómala.

Descripción del producto

Levantamiento y ajuste del monitor

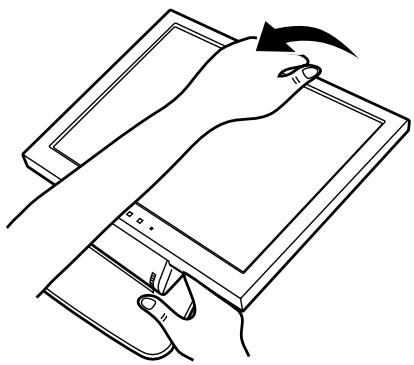

¡PRECAUCIÓN!

• Si presiona el panel LCD con las manos podrá dañarlo.
• Tenga cuidado para que sus dedos no queden atrapados.

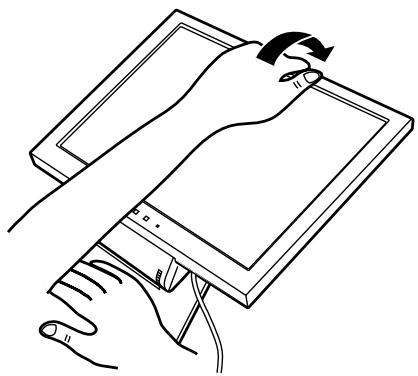

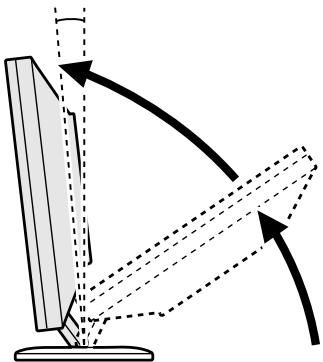

1. Ejerza presión sobre la base y levante la sección superior del monitor.

• Cuando suba la sección de la pantalla, el movimiento encontrará más resistencia en medio del recorrido. En este punto, continúe subiéndola aplicando más fuerza.

Aprox. 5°

• Levante la sección de la pantalla hasta que se detenga. (Cuando se incline hacia delante aproximadamente 5°)
• Ajuste un ángulo adecuado para ver la imagen con comodidad.

Ajuste de ángulo

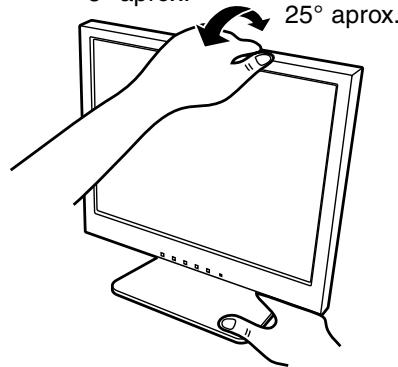

Ejerza presión sobre la base y ajústelo hasta que el ángulo de visión sea el adecuado.

Aprox. 5°

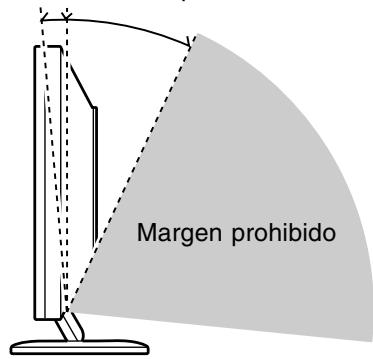

• No utilice el monitor estando inclinado hacia atrás más de aproximadamente 25°. El monitor podría caerse y causar lesiones a las personas o estropearse.

Aprox. 5° Aprox. 25°

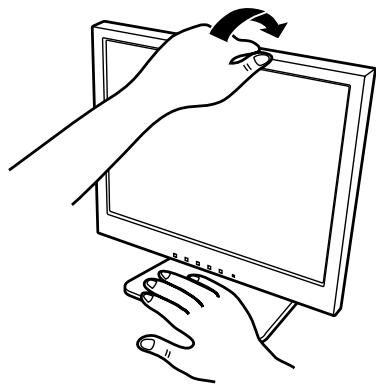

Bajada del monitor

1. Retire los cables.
2. Ejerza presión sobre la base y baje con cuidado el monitor.

Conexión del monitor y encendido/apagado del mismo

¡PRECAUCIÓN!

• Antes de realizar la conexión, asegúrese de que tanto el monitor como el ordenador están apagados.
• Tenga cuidado de no doblar excesivamente el cable ni utilizar cables de prolongación, ya que podría provocar un funcionamiento anómalo.

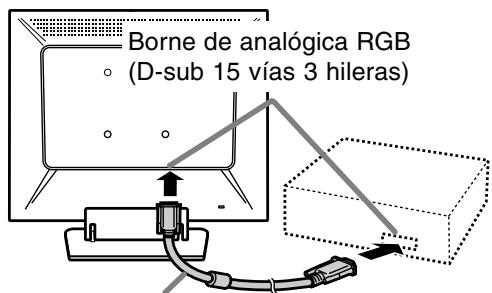

Conexión del monitor a un ordenador

Cable de señal analógica

• Prestando atención a la dirección del conector, introduzca firmemente el cable de señal y apriete los tornillos que hay a los lados.

Si la conexión es a un D-sub de 15 vías en 2 hileras Apple Power Macintosh, acople un adaptador de conversión Macintosh (de venta en el comercio) al cable de señal analógica.

Adaptador de conversión Macintosh

Nota:

• Si la conexión es a un ordenador portátil y la pantalla del portátil está configurada de modo que funciona al mismo tiempo, puede que la pantalla de MS-DOS no se vea correctamente. En este caso, cambie la configuración de modo que sólo se vea el monitor.

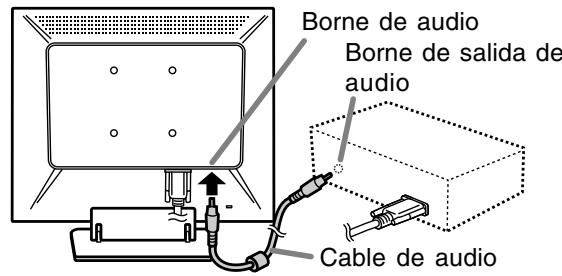

Conecte el cable de audio suministrado

Cuando el cable de audio suministrado se conecte al borne de salida de audio del ordenador, el sonido del ordenador conectado saldrá por los altavoces de la pantalla. También podría utilizar auriculares conectados a la toma de auriculares de la pantalla.

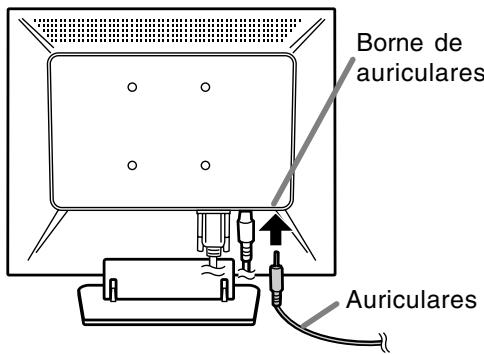

Conexión de auriculares (de venta en el comercio)

Se pueden conectar auriculares (de venta en el comercio).

Nota:

• Cuando están conectados los auriculares, no se oye ningún sonido por los altavoces del monitor.

Conexión del monitor y encendido/apagado del mismo

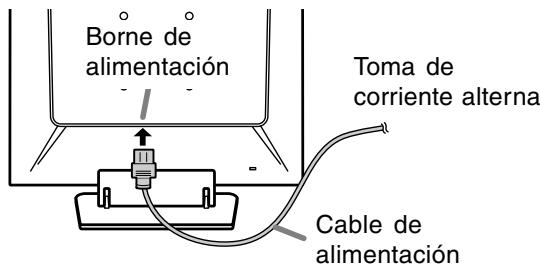

Conexión del monitor a una toma de corriente

Encendido

1. Pulse el botón de encendido/apagado del monitor. 2. Encienda el ordenador.

El LED de conmutación se iluminará de color verde y en la pantalla se verá una imagen.

Pulse el botón de encendido/apagado

Notas:

• Al usar por primera vez el monitor, o tras haber modificado cualquier configuración durante el uso, lleve a cabo un ajuste automático de la pantalla.
• Según sea el tipo de ordenador o de sistema operativo, puede que sea necesario utilizar el ordenador para llevar a cabo la instalación de la información de configuración del monitor. Si así fuera, siga los pasos que se indican a continuación para instalar la información de configuración del monitor.

Apagado

1. Apague el ordenador.
2. Pulse el botón de encendido/apagado del monitor.

El LED indicador de conexión se apagará.

Pulse el botón de encendido/apagado

Si no va a utilizar el monitor durante un largo periodo de tiempo, asegúrese de desenchufarlo de la toma de corriente alterna.

Instalación de la información de configuración y del perfil ICC (para Windows)

Según sea el tipo de ordenador o de sistema operativo, puede que sea necesario utilizar el ordenador para llevar a cabo la instalación de la información de configuración del monitor, etc. Si así fuera, siga los pasos que se indican a continuación para instalar la información de configuración del monitor. (Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador, más esto.)

Acerca del perfil ICC

Un perfil ICC (Consorcio Internacional de Color) es un archivo en el que se describen las características cromáticas del monitor LCD. El uso de una aplicación que funciona junto con un perfil ICC, permite obtener una alta resolución cromática.

• Tanto Windows 98/2000/Me/XP utilizan el perfil ICC.
• Al instalar la información de configuración de Windows 98/2000/Me/XP (descrita a continuación), se instala también el perfil ICC. Si únicamente desea instalar el programa ICC, consulte el apartado Instalación del perfil ICC en la página 95.
• Cuando se use un perfil ICC, ponga [COLOR MODE] y [WHITE BALANCE] en [STD].

Conexión del monitor y encendido/apagado del mismo

Instalación de la información de configuración

Para Windows 95

Instalación de la información de configuración del monitor en Windows 95. Los mensajes de Windows mencionados en la suma notable de servicios se basan en la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el disquete de utilidades (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic sobre [Settings], [Advanced Properties], [Monitor] y por último sobre [Change].
5. Haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [A:] y a continuación haga clic sobre [OK].
6. Confirme que los datos sobre el monitor están seleccionados y haga clic sobre [OK].
7. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].
8. Haga clic sobre [OK] y cierre la ventana.
9. Retire el Disquete de sistemas de la unidad A.

Para Windows 98

Instalación de la información de configuración del monitor en Windows 98 y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

Si ya ha aparecido el "Add new Hardware Wizard":

1. Introduzca el Disquete de instalación (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre [Next].
3. Coloque una tilde en [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [A:] y haga clic sobre [OK].
5. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.
6. Retire el Disquete de la unidad A.

Si el "Add new Hardware Wizard" no apareciera:

1. Introduzca el Disquete de sistemas en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. En [Options], seleccione [Automatically detect Plug & Play monitors] y haga clic sobre [Change].
6. Haga clic sobre [Next].
7. Haga clic en [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [A:] y haga clic sobre [OK].
9. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic sobre [Next], [Next] y [Finish].
10. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].
11. Haga clic sobre [OK] y cierre la ventana.
12. Retire el Disquete de Utilities de la unidad A.

Para Windows 2000

Instalación de la información de configuración del monitor en Windows 2000 y configuración del perfil ICC del monitor como valor predeterminado. Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el Disquete de Americanas (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. Haga clic sobre [Properties], [Driver] y [Update Driver].
6. Cuando aparezca el Asistente [Upgrade Device Driver Wizard], haga clic sobre [Next].
7. Coloque una tilde en [Display a list of the known drivers for this device so that I can choose a specific driver] y haga clic sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have Disk], confirme que [Copy manufacturer's files from:] es [A:] y haga clic sobre [OK].
9. Seleccione el monitor en la lista que aparece y haga clic en [Next].

Conexión del monitor y encendido/apagado del mismo

1. Haga clic sobre [Next], asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish]. Si aparece [The Digital Signature Not Found], haga clic en [Yes].
2. Haga clic sobre [Close].
3. Haga clic sobre [OK] y cierre la ventana.
4. Retire el Disquete de sistemas de la unidad A.

Para Windows Me

Instalación de la información de configuración del monitor en Windows Me y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

Si ya ha aparecido "Add new Hardware Wizard":

1. Introduzca el Disquete de sistemas (proporcionado) en la unidad A del ordenador.
2. Coloque una tilde en [Specify the location of the driver [Advanced]] y haga clic sobre [Next].
3. Coloque una tilde en [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [A:] y haga clic sobre [OK].
5. Seleccione en la lista los datos del monitor y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.
6. Retire el Disquete de sistemas de la unidad A.

Si el "Asistente para agregar hardware nuevo" no apareciera:

1. Introduzca el disquete de sistemas en la unidad A del ordenador.
2. Haga clic sobre el botón [Inicio]. En [Configuración], seleccione [Panel de control].
3. Haga doble clic en [Pantalla].
4. Haga clic en [Configuración], [Opciones avanzadas] y [Monitor].
5. En [Opciones], seleccione [Detectar automáticamente monitores Plug & Play] y haga clic sobre [Cambiar].
6. Marque la casilla [Especificar la ubicación del controlador [Avanzado]] y haga clic sobre [Siguiente].
7. Marque la casilla [Mostrar una lista de todos los controladores en una ubicación específica, para que pueda seleccionar el controlador que desee.] y haga clic sobre [Siguiente].
8. Cuando aparezca [Modelos], haga clic en [Usar disco], confirme que [Copiar los archivos del fabricante desde:] es [A:] y haga clic sobre [Aceptar].
9. Seleccione los datos del monitor y a continuación haga clic sobre [Siguiente], [Siguiente] y [Finalizar].
10. Compruebe que los datos del monitor aparecen en la pantalla y a continuación haga clic en [Aplicar].
11. Haga clic sobre [Aceptar] y cierre la ventana.
12. Retire el disquete de sistemas de la unidad A.

Para Windows XP

Instalación de la información de configuración del monitor en Windows XP y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el disquete de sistemas en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. Seleccione [Control Panel].
3. Cambie a "Classic View".
4. Haga doble clic en [Display].
5. Haga clic en [Settings], [Advanced] y [Monitor].
6. Haga clic sobre [Properties], [Driver] y [Update Driver].
7. Cuando aparezca el Asistente [Hardware Update Wizard], compruebe [Install from a list or specific location [Advanced]], haga clic sobre [Next].
8. Coloque una tilde en [Don't search. I will choose the driver to install.] y haga clic sobre [Next].
9. Haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [A:] y haga clic sobre [OK].
10. Seleccione el monitor en la lista que aparece y haga clic en [Next]. Si aparece [has not passed Windows Logo testing...], haga clic en [Continue Anyway].
11. Asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish].
12. Haga clic sobre [Close].
13. Haga clic sobre [OK] y cierre la ventana.
14. Retire el disquete de la unidad A.

Conexión del monitor y encendido/apagado del mismo

Instalación del perfil ICC

Instalación del perfil ICC del monitor. (Si ya ha instalado la información de configuración, se habrá instalado también el perfil por lo que no hace falta que lo vuelva a instalar.)

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el disquete de sistemas en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings] y [Advanced].
5. Haga clic sobre [General], en [Compatibility] seleccione [Apply the new display setting without restarting] y a continuación haga clic en [Color Management].
6. Haga clic sobre [Add] y seleccione [31/2 Floppy [A:]] para indicar la ubicación de los archivos.
7. Seleccione el perfil de color que desea instalar y haga clic sobre [Add].
8. Seleccione el perfil y haga clic en [Set As Default].
9. Haga clic en [OK] y cierre la ventana.
10. Retire el disquete de la unidad A.
11. Cuando se use un perfil ICC, ponga [COLOR MODE] y [WHITE BALANCE] en [STD].

Información acerca del perfil ColorSync (para MacOS)

Acerca del perfil ColorSync

ColorSync es el sistema de gestión del color de Apple Corporation y se sirve de una referencia que permite obtener una resolución cromática cuando se utiliza con una aplicación compatible. Un perfil ColorSync describe las características cromáticas del monitor LCD.

Notas:

• El perfil ColorSync de este monitor funciona con MacOS 8.5 o superior.
• Si utiliza el perfil ColorSync, ponga [COLOR MODE] y [WHITE BALANCE] en [STD].

Configuración del perfil ColorSync

Notas:

• Debe tener una unidad de disquetes. También debe tener PC Exchange o File Exchange instalados en el sistema.
• Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador, así como las instrucciones que se indican.
• Introduzca el Disquete de Utilities (proporcionado) en la unidad de disquetes del ordenador.
• Copie el perfil a utilizar de la carpeta Mac del Disco de Utilidades en la carpeta del perfil ColorSync que encontrará en la carpeta del sistema.
• En el panel de control seleccione ColorSync y elija el perfil a utilizar.

Ajuste de la pantalla y volumen del altavoz

Regulación de la retroiluminación (columna derecha)

La luminosidad de la retroiluminación se puede regular.

Ajuste del volumen de los altavoces (p.97)

Usted podrá ajustar el volumen de los altavoces.

Usted podrá ajustar la tonalidad cromática.

Ajuste automático de la pantalla (p.97)

Las funciones reloj, fase, H-POS (posición horizontal) y V-POS (posición vertical) se pueden ajustar automáticamente.

Ajuste manual (p.98)

Se pueden realizar ajustes de precisión mediante el menú en pantalla (OSD).

Nota:

• Todos los ajustes quedarán guardados incluso después de apagar.

Restablecimiento de todos los valores de ajuste

Puede restablecer todos los valores de ajuste a los valores originales de fábrica con una sola instrucción.

1. Apague el monitor.
2. Pulse los botones MENU y ▼/MODE al mismo tiempo y, mientras lo hace, pulse el botón de encendido/apagado (es decir, encienda el monitor).

Siga pulsando el botón hasta que vea [ALL RESET] en la pantalla. El restablecimiento se completa cuando desaparece el mensaje visualizado.

Notas:

• Mientras se ve [ALL RESET] en la pantalla, los botones de control no funcionan.
• No se puede restablecer los valores cuando la función de bloqueo de ajustes está activada. Desactive la función de bloqueo de ajustes antes de utilizar los botones de control.

Puesta a cero del menú de AJUSTE (ADJUSTMENT)

Los valores de ajuste del menú AJUSTE (ADJUSTMENT) (CLOCK, PHASE, H-POS y V-POS) pueden restaurarse a sus valores originales de fábrica.

1. Encienda el monitor.
2. Pulse al mismo tiempo los botones MENU y ▼/MODE. Cuando [RESET] aparece en la pantalla, significa que el restablecimiento ha finalizado.

Nota:

• No se pueden reponer los valores cuando la función de bloqueo de ajustes está activada. Desactive la función de bloqueo de ajustes antes de utilizar los botones de control.

Función de bloqueo de ajustes

Si deshabilita los botones de control (es decir, activa el bloqueo) no se podrán modificar los valores configurados.

1. Apague el monitor.
2. Pulse al mismo tiempo el botón MENU y el botón de encendido/apagado (es decir, encienda el monitor).

[ADJUSTMENT LOCKED] aparecerá en la pantalla, y se activará el bloqueo.

Nota:

• Cuando la función de bloqueo está activada, se deshabilitan todos los botones excepto el de encendido/apagado.

Ajuste de la liberación del bloqueo

1. Apague el monitor.
2. Pulse al mismo tiempo el botón MENU y el botón de encendido/apagado (es decir, encienda el monitor).

[ADJUSTMENT UNLOCKED] aparecerá en la pantalla y el bloqueo se desactivará.

Regulación de la retroiluminación

1. Sin el menú OSD a la vista, pulse el botón o
2. Compruebe que esté seleccionado [BRIGHT]. Si no está seleccionado [BRIGHT], pulse el botón / MODE y selecciónelo.

1. Realice el ajuste pulsando el botón (más oscuro) o el botón (más claro).

Nota:

• El menú de Máscara en pantalla (OSD) para realizar el ajuste desaparece pasados unos segundos después de la última instrucción.

Ajuste del volumen del altavoz

1. Sin el menú OSD a la vista, pulse el botón o
2. Compruebe que esté seleccionado [VOLUME]. Si no está seleccionado [VOLUME], pulse el botón / MODE y selecciónelo.

1. Realice el ajuste pulsando el botón (disminución) o el botón (aumento).

Nota:

• El menú de Máscara en pantalla (OSD) para realizar el ajuste desaparece pasados unos segundos después de la última instrucción.

Configuración del modo de color

La tonalidad cromática se puede configurar como se indica a continuación.

STD

La imagen se verá con la tonalidad resultante de la combinación de colores original del panel de cristal líquido.

SRGB

sRGB es la forma internacional de representación cromática asignada por la IEC (International Electrotechnical Commission (Comisión Electrotécnica Internacional)).

La conversión cromática se hace teniendo en cuenta las características del cristal líquido y representa una tonalidad parecida a la de la imagen original.

VIVID

Muestra una imagen con colores dinámicos y primarios VIVID (INTENSOS).

• Si ajusta [COLOR MODE] a [sRGB] o [VIVID], [WHITE BALANCE] se ajustará a [STD].

Forma de ajustar

Pulse el botón / MODE cuando no está visualizándose el menú OSD.

Cada vez que pulse el botón, aparecerá el elemento singular del menú. (STD → sRGB → VIVID → STD)

El menú de Máscara en pantalla (OSD) para realizar el ajuste desaparece pasados unos segundos después de la última instrucción.

Ajuste automático de la pantalla

Las opciones del menú ADJUSTMENT (CLOCK, PHASE, H-POS, V-POS) se ajustan.

Nota:

• Al configurar por primera vez el monitor o un ordenador conectado, conectar un ordenador adicional o tras haber modificaciones en cualquier aspecto del sistema actual, lleve a cabo un ajuste automático de la pantalla antes de utilizarla.

Máscara en pantalla para el ajuste automático

Para llevar a cabo un ajuste automático, en primer lugar visualice una imagen que ponga toda la pantalla muy clara. Si está utilizando Windows, también puede utilizar el patrón de ajuste incluido en el disquete de configuración del monitor suministrado.

Apertura del patrón de ajuste (para Windows)

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa. Esta explicación es para Windows 95/98/Me/2000/XP y en ella se da por supuesto que la unidad de disquetes es la "A".

• Si la unidad de disquetes que está utilizando no es la [A:], cambie la letra de la unidad por la que esté realizando. 1. Introduzca el Disquete de Utilities (proporcionado) en la unidad A del ordenador. 2. Abra [My Computer] y seleccione [3 ½ Floppy [A:]]. Si está utilizando Windows 3.1, abra [File Manager] y seleccione "A".
• Haga doble clic en [Adj_uty.exe] para ejecutar el programa de ajuste. En la pantalla aparecerá el patrón de ajuste.

Patrón de ajuste

Una vez finalizados los ajustes, pulse la tecla [Esc] del ordenador para salir del programa de ajuste.

Nota:

• Si el modo de visualización del ordenador está configurado en 65.000 colores, puede ver los diferentes niveles de color de cada patrón cromático o la escala de grises puede aparecer coloreada. (Esto se debe a la asignación de la señal de entrada y no se trata de una anomalía.)

Ajuste automático de la pantalla

1. Pulse el botón MENU. Aparecerá el menú ADJUSTMENT.

2. Pulse el botón ▷.

La pantalla se obscurecerá y aparecerá [ADJUSTING]. Tras unos instantes volverá a verse el menú ADJUSTMENT. (El ajuste automático ha finalizado.)

3. Pulse el botón MENU 4 veces para que desaparezca el menú OSD de la pantalla.

Notas:

• En la mayoría de los casos, el ajuste automático es suficiente.
• Puede que no sea posible lograr el ajuste correcto con el primer ajuste automático. En tal caso, intente repetir el ajuste automático 2 o 3 veces.
• Se puede llevar a cabo un ajuste manual tras el ajuste automático, si resultara necesario debido a una de las siguientes circunstancias. (columna derecha)
• Cuando sea necesario realizar un ajuste de precisión.
• Cuando las señales de entrada de video del ordenador sean Composite Sync o Sync On Green. (Los ajustes automáticos quizás no puedan realizarse.)
• Cuando se vea [OUT OF ADJUST] en la pantalla. (Cuando en la pantalla se vea una imagen totalmente oscura, el ajuste automático de la pantalla pueda estar deshabilitado. Al realizar un ajuste automático, asegúrese de utilizar bien el Patrón de ajuste o bien intentar que aparezca una imagen que ponga toda la pantalla muy clara.)
• El ajuste automático puede que no se realice correctamente dependiendo de lo que se visualiza en la pantalla: imágenes en movimiento, indicación MS-DOS, etc.

Ajuste manual de la pantalla

Los ajustes se pueden realizar a través del Menú en pantalla (OSD).

1. Haga que aparezca una imagen que ponga toda la pantalla muy clara. Si está utilizando Windows, puede abrir y utilizar el Patrón de ajuste incluido en el Disquete de sistemas que se suministra. (p.97)

2. Pulse el botón MENU. Aparecerá el menú ADJUSTMENT.

Una vez el menú está en la pantalla, se puede ajustar cada una de las opciones del mismo. Cada vez que se pulse el botón MENU, seleccionará el siguiente menú. (ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → Menú OSD desaparece)

Notas:

• El menú OSD desaparece automáticamente unos 30 segundos antes de la última instrucción. -Esta explicación se basa en la utilización del Patrón de ajuste (para Windows) para realizar los ajustes.

Ajuste de la pantalla y volumen del altavoz

Menú ADJUSTMENT

MANUAL: Las distintas opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente.

Notas:

• Pulse el botón para seleccionar AUTO.
• Para seleccionar una opción del menú: Botón / MODE
• Para pasar al siguiente menú: Botón MENU

CLOCK

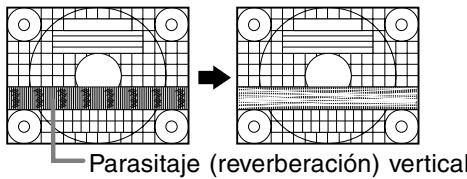

En la figura suma se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo vertical. (botones

PHASE

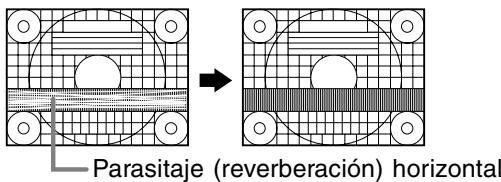

En la figura suma se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo horizontal. (botones

Nota:

• Los ajustes de PHASE deben realizarse solo antes de haber ajustado correctamente CLOCK.

H-POS (posición horizontal) y V-POS (posición vertical)

Para centrar el patrón de ajuste dentro de los límites de la pantalla, ajuste los valores a izquierda/derecha (H-POS) y arriba/abajo (V-

POS). (botones)

Menú GAIN CONTROL

MANUAL: Las opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente con la función Control Automático de la Ganancia*.

Notas:

• Pulse el botón ▷ para seleccionar AUTO.
• Para seleccionar una opción del menú: Botón ▼/MODE
• Para pasar al siguiente menú: Botón MENU

* Función Control Automático de Ganancia

• La función Control Automático de Ganancia ajusta el contraste y el nivel de negro en base al color más claro y más oscuro de la imagen mostrada. Si no está utilizando el patrón de ajuste, requiere ver un sector blanco de 5×5 mm en la pantalla. El ajuste no es posible sin este sector.
• Si la señal procedente del ordenador es composite sync o sync on green, no se podrá realizar un ajuste automático. En tal caso, realice un ajuste manual.
• Si se visualiza [OUT OF ADJUST], realice el ajuste manual.
• Cuando utilice la función Control Automático de Ganancia, ajuste [WHITE BALANCE] a un valor que no sea [USER]. Si lo ajusta a [USER], no podrá utilizar el ajuste Automático de Ganancia.

BLACK LEVEL

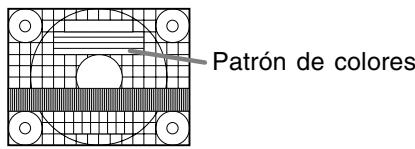

La luminosidad total de la pantalla puede ajustarse, mientras se observa el patrón de colores. (botones

CONTRAST

Mientras se observa el patrón de colores, puede realizarse el ajuste de modo que aparezcan todas las gradaciones. (botones

Ajuste de la pantalla y volumen del altavoz

Menú WHITE BALANCE

Notas:

• No todas las gradaciones pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las gradaciones.
• Si ajusta [COLOR MODE] a [sRGB] o [VIVID], no podrá seleccionar más que el ajuste [STD].
• Utilice los botones para seleccionar [COOL], [·], [STD], [·], [WARM] o [USER].
• Al seleccionar [USER], aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón / MODE para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Para pasar al siguiente menú: Botón MENU

COOL...... Tonalidad más azul que la estándar

Tonalidad ligeramente más azul que la estándar

STD...... Ajuste de tonalidad cromática estándar

Tonalidad ligeramente más roja que la estándar

WARM...... Tonalidad más roja que la estándar

USER

R-CONTRAST..... botón para azul-verde, botón para rojo. G-CONTRAST..... botón para púrpura, botón para verde. B-CONTRAST..... botón para amarillo, botón para azul

Menú MODE SELECT

Notas:

• Según sea la resolución de la señal de entrada, la pantalla puede no incluir o no poder seleccionar las opciones del menú.
• Para seleccionar una opción del menú: Botón ▼/ MODE
• Una vez finalizados los ajustes: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición del menú OSD puede moverse hacia la izquierda y hacia la derecha. (botones)

OSD V-POSITION (posición vertical OSD)

La posición del menú OSD puede moverse hacia arriba y hacia abajo. (botones)

SCALING (nivel de graduación)

Cuando se aumente la visualización, podrá ajustarse la nitidez de la imagen. (botones ◄ ▲) Nota:

• Cuando el modo de pantalla se ajusta de modo que sea inferior a 1024 x 768 píxeles, la imagen ocupará toda la pantalla (es decir, la relación lateral de la visión puede cambiar).

COLORS

Se pueden configurar el máximo de colores a visualizar. (botones ◄

260K (aprox. 260.000) y 16M (aprox. 16,19 millones)

LANGUAGE

Puede seleccionar el idioma del menú OSD.

1. Pulse el botón ►. En la pantalla aparecerá el menú de selección del idioma. 2. Utilice el botón / MODE para seleccionar un idioma. 3. Pulse el botón MENU.

El menú de selección de idioma desaparece.

Conservación y reparación del monitor

Conservación del monitor

Desenchufe siempre la clavija de la toma de corriente alterna antes de limpiar el monitor.

Caja y sector del panel de control

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la caja y el panel de control.

Si estuvieran muy sucios, eche un poco de detergente neutro en un paño suave previamente humedecido, escúrralo bien y proceda a la limpieza.

Sector del panel LCD

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la suciedad y el polvo de la superficie del panel LCD. (Es adecuado un paño tal como gasa o los utilizados para limpiar gafas.)

¡PRECAUCIÓN!

• No utilice jamás disolventes, gasolina, alcohol, limpiacristales, etc., ya que podrían decolorarlo o deformarlo.
• No rasque jamás el monitor con objetos duros ni aplique una presión fuerte sobre el mismo, ya que podría dañar las señales o resultar en un funcionamiento anómalo.

Almacenamiento

Si no va a utilizar el monitor durante un largo periodo de tiempo, asegúrese de desenchufar la clavija de la toma de corriente alterna.

¡PRECAUCIÓN!

• No deje el monitor en contacto con objetos de caucho o plástico durante periodos prolongados, ya que esto podría decolorarlo o deformarlo.

Solución de problemas

Si cree que el monitor pudiera estar averiado, compruebe los siguientes puntos antes de llevarlo a reparar.

Si después de hacerlo sigue sin funcionar, póngase en contacto con su proveedor o con el servicio autorizado de asistencia técnica de Sharp más cercano.

Los tubos fluorescentes del monitor tienen una vida útil limitada.

• Si la pantalla se oscurece, reverbera persistentemente o no se enciende, puede que sea necesario cambiar el tubo fluorescente. Consulte a su proveedor o al servicio autorizado de asistencia técnica de Sharp más cercano. (No intente jamás hacer usted mismo este cambio.)
• Debido a las características de los tubos fluorescentes, la pantalla puede reverberar durante el periodo inicial de uso. (No se trata de una anomalía.) Si esto ocurriera, intente en primer lugar solucionar el problema apagando y encendiendo el monitor de nuevo.

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión no se enciende)

• ¿Está correctamente conectado el cable de alimentación? (p.92)

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión está encendido)

• ¿Está el ordenador conectado correctamente? (p.91) - ¿Está el ordenador encendido?
• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p.103)
• ¿Se encuentra el ordenador en el modo de ahorro de energía?

Los botones de control no funcionan

- ¿Está activado el bloqueo de ajustes? (p.96)

La imagen aparece distorsionada

• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p.103)
• Haga un ajuste automático de la pantalla. (p.97)
• Si puede cambiar la frecuencia de regeneración en el ordenador que está utilizando, cambie el valor a una frecuencia más baja. (p.103)

No sale ningún sonido de los altavoces

• ¿Está conectado correctamente el cable de audio? (p.91) - ¿Están conectados los auriculares?
• Lleve a cabo el procedimiento de ajuste del volumen. (p.97)
• Cuando la pantalla está en el modo de ahorro de energía no sale sonido por los altavoces.

Especificaciones

Especificaciones del producto

Nombre del modelo

LL-T15S3

Display LCD

38 cm medidos en diagonal

Módulo TFT LCD

Resolución (máx.)

XGA 1024 x 768 píxeles

Colores reproducibles (máx.)

Aprox. 16,19 millones de colores (6bit + FRC)

Luminosidad (máx.)

260 cd/m²

Reticula

0,297(H) x 0,297(V) mm

Relación de contraste

350:1

Ángulo de visibilidad

Izquierda-derecha 160° ; arriba-abajo 150°

(relación de contraste ≥ 5)

Tamaño de pantalla

Horizontal 304,1 mm x Vertical 228,1 mm

Señal de video

Analógica RGB (0.7Vp-p) [75Ω]

Señales de sincronización

Separate Sync (nivel TTL: +/−), Sync on

Green, Composite Sync (nivel TTL: +/-)

Compensación de la ampliación

Graduación digital (amplía VGA/SVGA, etc. a

tamaño de pantalla completo.)

Plug & Play

VESA: DDC1/DDC2B compatible

Gestión de energía

VESA: basada en DPMS

Salida de altavoces

1W+1W

Borne de señales de entrada

Mini D-sub de 15 vías (3 hileras)

Borne de audio de entrada

Inclinación de pantalla

Hacia arriba aprox. 0 - 25 grados

Hacia abajo aprox. 0 - 5 grados

33 W (sin entrada de audio)

(36 W máximo, 2 W en el modo de espera)

energía)

Dimensiones (An. x F x Al.)

Aprox. 338 mm x 145 mm x 313 mm

Peso

Aprox. 3,9 kg (3,3 kg aprox. sin la base)

(Excluyendo el cable de señales analógicas.)

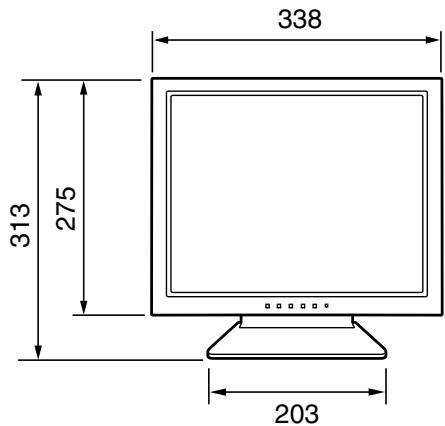

Dimensiones. Unidades: mm)

Cable de señal analógica: aprox. 1,8 m

Cable de audio: aprox. 1,8 m

Especificaciones

Señales de sincronización

Modo display		Hsync	Vsync	Frecuencia
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
US text	720x400	31.5kHz	70Hz	28.3MHz
Series Power Macintosh	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz

• La resolución recomendada es de 1024 x 768.
• Todos son compatibles únicamente con «non-interlace».
• Las frecuencias para las series Power Macintosh son solo valores de referencia.
• Si el monitor recibe señales de sincronización que no son compatibles, aparecerá [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor.
• Si el monitor no recibe ninguna señal (señal de sincronización), aparecerá [NO SIGNAL].

Vías del conductor de entrada RGB Analógica

(Conector Mini D-sub de 15 vías)

N°	Función
1	Señal de entrada video rojo
2	Señal de entrada video verde
3	Señal de entrada video azul
4	GND
5	GND
6	GND para señal de video rojo
7	GND para señal de video verde
8	GND para señal de video azul
9	+5V
10	GND
11	N.C.
12	Datas DDC
13	Para entrada de señal Hsync
14	Para entrada de señal Vsync
15	Reloj DDC

Gestión de energía

El monitor está bajo la Tecnología VESA DPMS (Display Power Management Signaling). Para activar la función Power Management del monitor, tanto la tarjeta de video como el ordenador deben cumplir el estándar VESA DPMS.

Modo DPMS	Pantalla	Consumo de corriente	H-sync	V-sync
ON	Encendida	36 W	Sí	Sí
STANDBY	Apagada	2 W	No	Sí
SUSPEND			Sí	No
OFF			No	No

DDC (Plug & Play)

Este monitor soporta el estándar VESA DDC (Display Data Channel). DDC es un estándar de señalización para la operación de los sistemas Plug & Play en el monitor o PC. Transmite información tal como el grado de resolución entre el monitor y el PC. Puede usar esta función si su ordenador tiene compatibilidad DDC y si está configurado de modo que pueda detectar el monitor Plug & Play. Existen numerosas variedades de DDC debido a las diferencias entre los sistemas. El presente monitor opera con DDC1 y DDC2B.

Instrucciones para acoplar un brazo de compatibilidad VESA

Puede acoplar al monitor un brazo o una base (de venta en el comercio) conforme al estándar VESA. La elección del brazo o la base queda a discreción del cliente.

A la hora de elegir el brazo a acoplar, considere los siguientes puntos.

• El brazo debe ser compatible con el estándar VESA y en la sección a acoplar debe haber una separación de 75 mm x 75 mm como mínimo entre los orificios para los tornillos.
• El brazo no debe caerse ni romperse una vez acoplado al monitor.
• Asegúrese de que tanto el monitor como el ordenador estén apagados.
• Desenchufe el cable de alimentación de la toma de corriente alterna.
• Retire el cable de señales analógicas y el cable de audio del ordenador.
• Ejerza presión sobre la base y baje con cuidado el monitor.

• Tenga cuidado para que sus dedos no queden atrapados.
• No doble excesivamente el cable ni utilice cables de prolongación, ya que ello podría provocar un funcionamiento anómalo.
• Con mucho cuidado de no dañar el monitor, extienda un paño suave y ponga el monitor sobre él con la parte de la pantalla mirando hacia abajo.

1. Acople el brazo al monitor apretando los cuatro tornillos.

Nota:

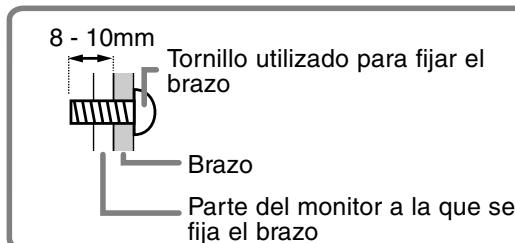

• Los tornillos utilizados para acoplar el brazo deben ser de tipo M4 con un saliente de 8mm 10mm desde el plano sobre el que debe acoplarse.

El uso de diferentes tornillos puede provocar la caída del monitor o causar daños en la parte interior.

1. Conecte el cable de señales analógicas, el cable de audio y el cable de alimentación.

Instrucciones para acoplar un brazo de compatibilidad VESA

1. Apague el monitor y retire el cable de señal analógica, el cable de audio y el cable de alimentación del monitor.
2. Con mucho cuidado de no dañar el monitor, extienda un paño suave y ponga el monitor sobre él con la parte de la pantalla mirando hacia abajo.

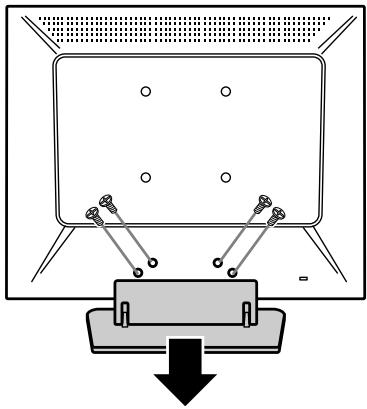

3. Retire los cuatro tornillos y a continuación retire la base del monitor.

• La base se ha diseñado específicamente para este monitor. Una vez retirada, no la use con ningún otro equipo.
• Le recomendamos que guarde los cuatro tornillos junto con la base que ha retirado para poder volver a utilizar la base fijando los cuatro tornillos correctos. Si utiliza otro tipo de tornillos, puede dañar la parte interior del monitor.
• Siga la instrucción número 6 de la página 104 para colocar el brazo al monitor, y luego conecte el cable de señal analógica, el cable de audio y el cable de alimentación.

SHARP®

SHARP CORPORATION
