Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Tipp und Sicherheitsvorkehrungen 28

Produktbeschreibung 29

Anschlieben des Monitors und Ein- und Ausschalten des Monitors 31

Verbinden des Monitors mit einem Computer 31

Anschluss von Kopfhörern (im Handel erhältlich) 31

Anschlieben des Monitors an eine Stromquelle 32

Einschalten des Monitors 32

Ausschalten des Monitors 32

Installieren der Setup-Informationen und des ICC-Profils (für Windows) 32

Informationen zum Profil ColorSync (fur MacOS) 35

Einstellen der Bildschirmanzeige und der Laufsprecher-Lautstärke 36

Einstellen der Hintergrundbeleuchting 36

Einstellen der Laufsprecher-Lautstärke 37

Einstellen des Farbmodus 37

Automatische Bildschirmeinstellung 37

ManuelleBildschirmeinstellung 38

Pflege des Monitors und Reparaturen 41

Pflege des Monitors 41

Lagerung 41

Fehlerische 41

Technische Daten 42

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms 44

Tipp und Sicherheitsvorkehrungen

• Das TFT-Farb-LCD-Panel wurde unter Einsatz hochentwickelter Technologie gefertigt. Es jann jedoch vorkommen, dass an einigen Stellen Bildpunkte nicht aufleuchten oder permanent angezeigt werden. Wenn der Bildschirm von der Seite aus angesehen wird, können die Farben unregelmäßiger oder zu hell erschieren. Dies ist normal bei LCD-Monitoren und hat keinen Einfluss auf die Leistungsfähigkeit des Gerätes.
  Die Bildschirmanzeige sollte nicht über lange Zeiträume hinweg stehenbleiben, da dies einen Einbrenneffekt zur Folge haben konnte.
• Wenn die Helligkeit auf die Mindesteinstellung gesetzt wird, ist der Bildschirm eventuell schlecht lesbar.
  Die Qualität des Computersignals kann die Anzeigequalität beeinträchtigen. Wir empfehlen den Einsatz eines Computers, der Videosignale hoher Qualität aussenden kann.
• Der Monitor darf niemals mit harten Gegenständen abgerieben oder berührt werden.
• Wir bitten um Ihr Verständnis, dass Sharp Corporation über die gesetzlich anerkannte Leistungshaftung hinaus keine Haftung für Fehler übernimmt, die sich aus der Verwendung durch den Kunden oder einen Dritten ergeben, und auch nicht für sonstige Funktionsstörungen oder Schäden, die während der Verwendung am Gerät entstehen.
• Eine Aktualisierung theses Monitors und seines Zubehörs ist vorbehalten.

Aufstellort

• Verwenden Sie den Monitor nicht an schlecht belufteten Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommt, da this ein Brandrisiko birgt.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt.
  Achten Sie darauf, dass keinerlei Gegenstände, beispielsweise Buroklammern oder sonstige spitze Gegenstände, in den Monitor gesteckt werden. Die Folge können ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf wacklige Unterlagen oder auf unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällig oder umkippt, konnte er Schadennehmen.
• Stellen Sie den Monitor nicht an Stellen auf, die direkter Sonneneinstrahlung ausgesetzt sind, und nicht in der Höhe von Heizungen oder an anderen Stellen, an denen hohe Temperaturen auftreten, da dies zu einer übermöbig starken Erhitzung mit der Folge eines Brandes führen können.

DasNetzkabel

• Beschädigten Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnener oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Nur das mit dem Monitor mitgelieferte Netzkabel verwenden.
• Stecken Sie den Netzstecker direkt in die Netzsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.

Checkliste für Monitor und Zubehör

• Prüfen Sie den Kartoninhalt auf Vollständigkeit.

• LCD-Monitor (1)

• Analogsignalkabel (1)

(Modelbezeichnung: 0NIT15V1-0056)

• Audiokabel (1)
  (Modelbezeichnung:0NIT17A3-0010)
• Utility Disk (fur Windows/Macintosh) (1)
  Bedienungsanleitung (1)

Hinweise:

• Nur die mit dem Monitor mitgelieferten Kabel verwenden.
• Bewahren Sie den Karton für einen eventuellen Transport des Monitors auf.
• Sharp Corporation besitz Urheberrechte am Programm Utility Disk. Eine Reproduktion ist ohne Genehmigung nicht zulässig.
• Die Form des mitgelieferten Zubehörn kann von den Abbildungen in dieser Heft abweichen.

Inhalt des Handbuch

• In diesen Handbuch wird Microsoft Windows XP als "Windows XP" bezeichnet, Microsoft Windows Millennium als "Windows Me", Microsoft Windows 2000 als "Windows 2000", Microsoft Windows 98 als "Windows 98", Microsoft Windows 95 als "Windows 95" und Microsoft Windows Version 3.1 als "Windows 3.1". Falls keine Unterscheidung zwischen den Programmen erforderlich ist, wird der Begriff "Windows" verwendet.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
• Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.
• Alle andere Warenzeichen sind das Eigentum der jeweiligen Gesellschaften.

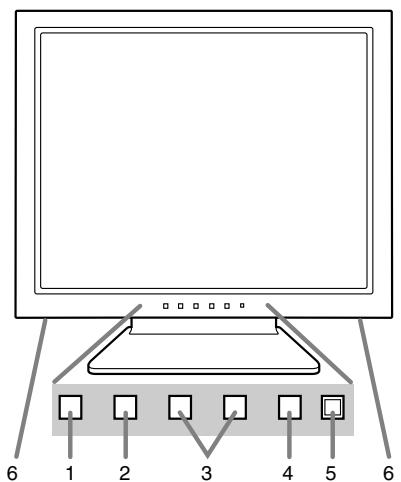

1. Taste MENU............... Mit dieser Taste öffnen, wahlen und schreiben Sie das OSD (On Screen Display) -Menü.
2. Taste / MODE . ..Wenn das OSD-Menu angezeigt wird: These Taste wird zum Wahlen der Menüoptionen verwendet. Wenn kein OSD-Menu angezeigt wird: These Taste wird zur Einstellung von COLOR MODE verwendet.
3. Tasten . Wenn das OSD-MENU angezeigt wird: Mit diesen Tasten wahlen Sie eine Option oder erhöhen oder verringern den Wert einer ausgewählten Option. Wenn kein OSD-MENU angezeigt wird: Mit diesen Tasten stellen Sie die Helligkeit der Hintergrundbeleuchtung und die Lautstärke der Laatsprecher
4. Netzschalter... Mit dieser Taste schalten Sie den Monitor ein. (Nach dem Einschalten des Monitors kann es kurze Zeit dauern, bis auf dem Bildschirm etwas angezeigt wird.) Schalten Sie den Monitor über den Netzschalter wieder aus.
5. Betriebsanzeige ........ These LED leuchtet im Betrieb grun und im Energiesparmodus orange.
6. Lautsprecher Tone, die über den Monitor und das an den Monitor angeschlossene externe Gerät eingehen, sind hörbar.

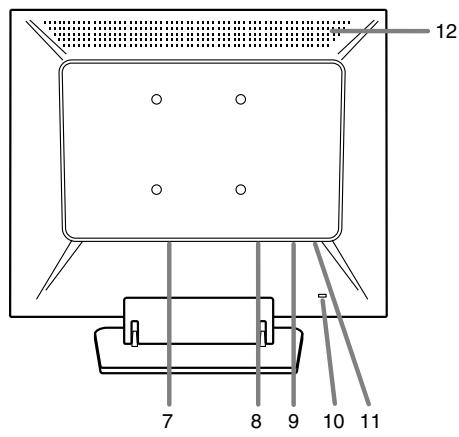

7. Netzanschluss
8. Analogen RGB-Eingangsanschluss...... Hier wird der Analogsignalkabel eingesteckt. Das mitgelieferte Analogsignalkabel muss verwendet werden.
9. Audioanschluss .... Hier kann ein Audioausgangsanschluss des Computers angeschlossen werden. Das mitgelieferte Audiokabel muss verwendet werden.
10. Sicherheitsverriegelung ... Wenn Sie eine Sicherheitsverriegelung anbringen (im Handel erhältlich), wird der Monitor so befestigt, dass er nicht wegtransportiert werden kann. Die Diebstahlsicherung wird in Verbindung mit dem Kensington-Mikrosicherheitssystem eingesetzt.
11. Kopfhöreranschluss .... Hier konnen (im Handel erhältlich) Kopfhörer angeschlossen werden.
12. Belüftungsöffnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... Hinweis: Decken Sie nie die Belüftungsöffnungen ab, da sich das Monitorinnere sonst zu stark erwärmen wurde und dies Funktionstörungen zur Folge hatte.

Aufstellen und Justieren des Monitors

ACHTUNG!

• Wenn Sie mit der Hand auf den LCD-Bildschirm drücken, kann dieser beschädigt werden.
• Vorsichtig vorgehen und darauf auf achten, dass die Finger nicht eingeklemmt werden.

Aufstellen des Monitors

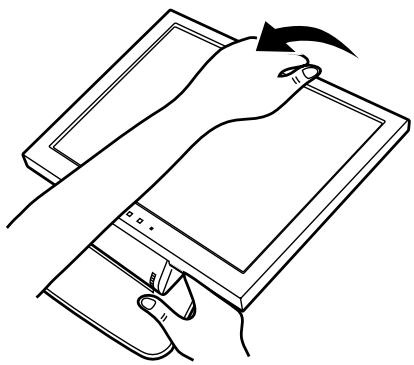

1. Drücken Sie auf den Fuß, und haben Sie den oberen Teil des Monitors an.

• Beim Anheiten den Displayteils wird die Bewegung im mittleren Teil schwieriger. Das Anheiten fortsetzen, indem mehr Kraft an thisem Abschnitt angewendet wird.

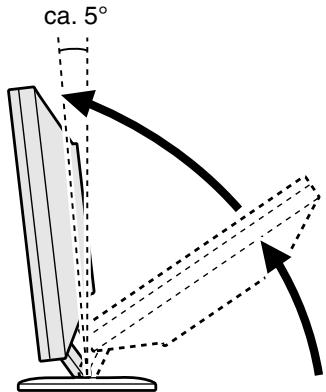

• Den Displayteil bis zum Anschlag anheben (wenn er etwa 5^ nach vorne gekippt ist).

• Auf einen angenehmen Betrachtungswinkel einstehen.

Winkleinstellung

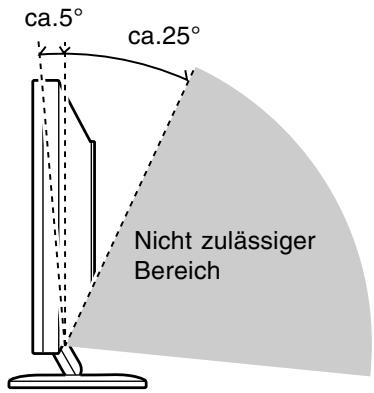

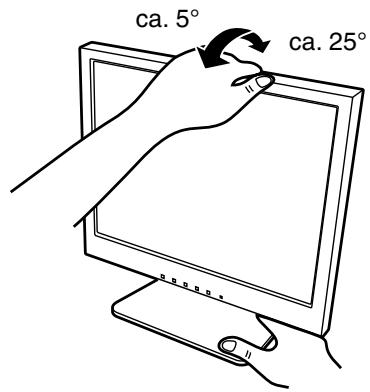

Drücken Sie auf den Fuß, und stellen Sie den Monitor auf einen angenehmen Blickwinkel ein.

• Verwenden Sie den Monitor nicht, wenn er mehr als etwa 25 Grad nach hinten gekippt ist. Der Monitor kann umfallen und zu Verletzungen führen oder es kann zu Funktionstörungen kommt.

Zusammenklappen des Monitors

1. Die Kabel abtrennen.

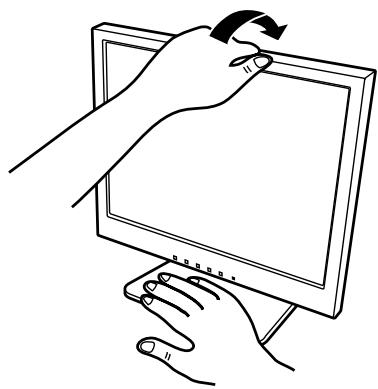

2. Drücken Sie auf den Fuß, und klappen Sie den Monitor damit vorsichtig zusammen.

Anschließlich des Monitors und Einund Ausschalten des Monitors

ACHTUNG!

• Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten.
• Achten Sie darauf, dass Sie das Kabel nicht überdehnen, und schreiben Sie kein Verlängerungskabel an, da dies Funktionstörungen hervorrufen kann.

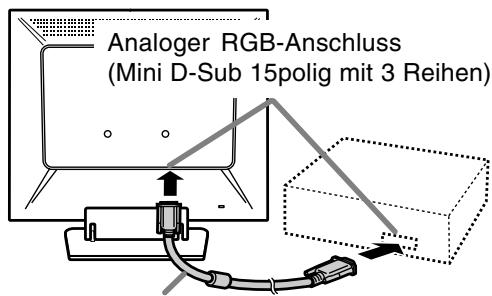

Verbinden des Monitors mit einem Computer

Analogsgnalkabel

• Achten Sie streng auf die Steckerrichtung, führen Sie das Signalkabel hier fest ein undziehen die Schrauben an beiden Seiten fest.

Beim Anschluß eines 15poligen, 2reihigen D-Sub Apple Power Macintosh befestigen Sie am Analogsignalkabel einen Macintosh-Wandlesadapter (im Handel erhältlich).

Macintosh-Wandlesadapter

Hinweis:

• Wenn der Bildschirm eines angeschlossenen Notebooks so eingestellt ist, dass er gleichzeitig angezeigt wird, wird der MS-DOS-Bildschirm möglicherweise nicht einwandfrei angezeigt. Ändern Sie in dieser Fall die Einstellungen so, dass die Anzeige nur auf dem Monitor erfolgt.

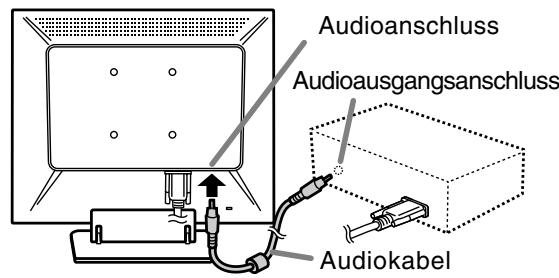

SchlieBen Sie das zusätzliche Audiokabel an

Wenn das zusätzliche Audiokabel am Audioausgangsanschluss des Computers angeschlossen wird, wird der Ton des angeschlossenen Computers über die Monitor-Lautsprecher wiedergegeben. Die Kopfhörerbuchse des Monitors kann ebenfalls verwendet werden.

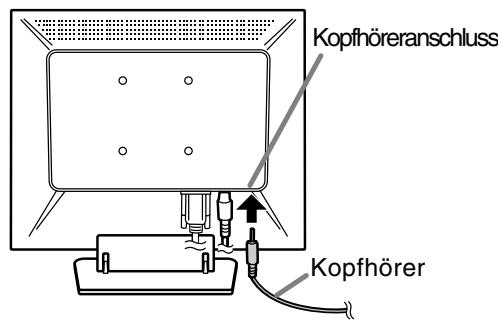

Anschluss von Kopfhörern (im Handel erhältlich)

Kopfhörer (im Handel erhältlich) konnen angeschlossen werden.

Hinweis:

• Wenn Kopfhörer angeschlossen sind, ertont aus den Laufsprechern des Monitors kein Klang.

Anschließlich des Monitors und Ein- und Ausschalten des Monitors

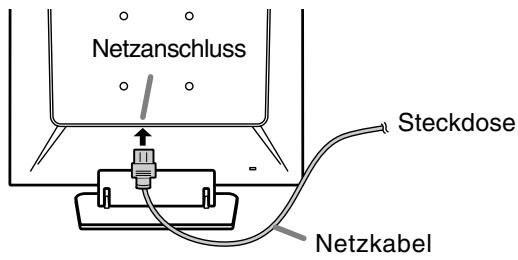

Anschlieben des Monitors an eine Stromquelle

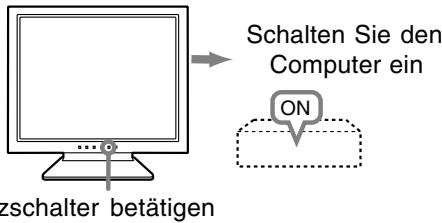

Einschalten des Monitors

1. Drucken Sie den Netzschalter am Monitor.
2. Schalten Sie den Computer ein. Die Betriebsanzeige leuchtet grün, und auf dem Bildschirm wird ein Bild angezeigt.

Hinweise:

• Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.
• Je nach Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen eventuell über einen Computer erfolgen. Führn Sie in thisem Fall die unter beschieden Schritte zum Installieren der Monitor-Setup-Informationen aus.

Ausschalten des Monitors

1. Schalten Sie den Computer aus.

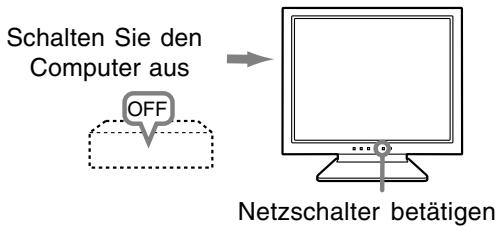

2. Drucken Sie den Netzschalter am Monitor. Die Betriebsanzeige erlischt.

Wenn der Monitor langere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

Installieren der Setup-Informationen und des ICC-Profils (für Windows)

Je nach dem verwendeten Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen usw. eventuell über den Computer erfolgen. Führten Sie in thisem Fall die unterben beschriebenen Schritte zum Installieren der Monitor-Setup-Informationen aus. (Je nach dem verwendeten Computotyp oder Betriebssystem konnen die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihrches Computers.)

Informationen zum ICC-Profil

Ein ICC-Profil (International Color Consortium) ist eine Datei, in der die Farbeigenschaften des LCD-Monitors beschreiben sind. Durch Einsatz einer Anwendung, die mit einem ICC-Profil zusammenarbeitet, lässt sich eine hohe Farbaufösung erzielen.

• Windows 98/2000/Me/XP verwenden alle das ICC-Profil.
• Beim Installieren der Setup-Informationen unter Windows 98/2000/Me/XP (unter beschreiben) wird auch das ICC-Profil installiert. Falls Sie nur das ICC-Programm installieren möchen,lesen Sie die Anweisungen unter Installieren des ICC-Profils auf Seite 34.
• Bei Verwendung des ICC-Profil setzen Sie [COLOR MODE] und [WHITE BALANCE] auf [STD].

Installieren der Setup-Informationen

Für Windows 95

Installieren der Monitor-Setup-Informationen unter Windows 95. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englishen Windows-Version. Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Klichen Sie auf die Schaltfläche [Start]. Wahlen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klichen Sie auf [Settings], [Advanced Properties] und [Monitor] und dann auf [Change].
5. Klichen Sie auf [Have disk], bestätigten Sie, dass kein [Copy manufacturer's files from:][A:] angezeigt wird, und klichen Sie dann auf [OK].
6. Bestätigen Sie, dass die Monitordetails ausgewählt sind, und klichen Sie auf [OK].

Anschließlich des Monitors und Ein- und Ausschalten des Monitors

1. Prufen Sie, ob der Monitor angezeigt wird, und klichen Sie dann auf [Apply].
2. Klichen Sie auf [OK], und schließen Sie das Fenster.
3. Entnehmen Sie die Utility Disk aus Laufwerk A.

Für Windows 98

Installieren der Monitor-Setup-Informationen unter Windows 98 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwahnten Windows-Meldungen basieren auf der englishen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

Wenn der "Add new Hardware Wizard" angezeigt wird:

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Klichen Sie auf [Next].
3. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want], und klichen Sie auf [Next].
4. Wenn [Models] angezeigt wird, klichen Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [A:] angezeigt wird, und klichen Sie dann auf [OK].
5. Bestätigten Sie, dass die Monitordetails ausgewählt sind, klichen Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add new Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.
6. Entnehmen Sie die Utility Disk aus Laufwerk A.

Wenn der "Add new Hardware Wizard" nicht angezeigt wird:

1. Legen Sie die Utility Disk in Laufwerk A des Computers ein.
2. Klichen Sie auf die Schaltfläche [Start]. Wahlen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klichen Sie auf [Settings], [Advanced] und [Monitor].
5. Aktivieren Sie unter [Options] [Automatically detect Plug & Play monitors], und klichen Sie auf [Change].
6. Klichen Sie auf [Next].
7. Klichen Sie auf [Display a list of all the drivers in a specific location, so you can select the driver you want.] und dann auf [Next].
8. Wenn [Models] angezeigt wird, klichen Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [A:] angezeigt wird, und klichen Sie dann auf [OK].
9. Bestätigen Sie, dass die Monitordetails ausgewählt sind, klichen Sie dann auf [Next], [Next] und auf [Finish].
10. Prüfen Sie, ob der Monitor angezeigt wird, und klichen Sie dann auf [Apply].

11. Klichen Sie auf [OK], und schließen Sie das Fenster.

12. Entnehmen Sie die Utility Disk aus Laufwerk A.

Für Windows 2000

Installieren der Monitor-Setup-Informationen unter Windows 2000 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englishen Windows-Version. Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Klichen Sie auf die Schaltfläche [Start]. Wahlen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klichen Sie auf [Settings], [Advanced] und [Monitor].
5. Klichen Sie auf [Properties], [Driver] und [Update Driver].
6. Wenn [Upgrade Device Driver Wizard] angezeigt wird, klichen Sie auf [Next].
7. Aktivieren Sie [Display a list of the known drivers for this device so that I can choose a specific driver], und klichen Sie auf [Next].
8. Wenn [Models] angezeigt wird, klichen Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [A:] angezeigt wird, und klichen Sie dann auf [OK].
9. Wahlen Sie den Monitor aus der angezeigten Liste aus, und klichen Sie auf [Next].
10. Klichen Sie auf [Next], vergewissem Sie sich, dass der Name des Monitors angezeigt wird, und klichen Sie auf [Finish]. Wenn [The Digital Signature Not Found] angezeigt wird, klichen Sie auf [Yes].
11. Klichen Sie auf [Close].
12. Klichen Sie auf [OK], und schreiben Sie das Fenster.
13. Entnahmen Sie die Utility Disk aus Laufwerk A.

Für Windows Me

Installieren der Monitor-Setup-Informationen unter Windows Me und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englishen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

Wenn der "Add new Hardware Wizard" angezeigt wird:

1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
2. Aktivieren Sie [Specify the location of the driver [Advanced]], und klichen Sie auf [Next].

Anschließlich des Monitors und Ein- und Ausschalten des Monitors

1. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want.], und klichen Sie auf [Next].
2. Wenn [Models] angezeigt wird, klichen Sie auf [Have disk], bestätigten Sie, dass kein [Copy manufacturer's files from:] [A:] angezeigt wird, und klichen Sie dann auf [ÖK].
3. Wahlen Sie die Monitordetails aus der Listexaus, klichen Sie dann auf [Next], [Next] und auf[Finish].Wenn der "Add new Hardware Wizard" angezeigt wird, wiederholen Sie dieInstallationsschritte ab Schritt 2.
4. Entnehmen Sie die Utility Disk aus Laufwerk A.

Wenn der "Add new Hardware Wizard" nicht angezeigt wird:

1. Legen Sie die Utility Disk in Laufwerk A des Computers ein.
2. Klichen Sie auf die Schaltfläche [Start]. Wahlen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klichen Sie auf [Settings], [Advanced] und [Monitor].
5. Aktivieren Sie unter [Options] [Automatically detect Plug & Play monitors], und klichen Sie auf [Change].
6. Aktivieren Sie [Specify the location of the driver [Advanced]], und klichen Sie auf [Next].
7. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want.], und klichen Sie auf [Next].
8. Wenn [Models] angezeigt wird, klichen Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [A:] angezeigt wird, und klichen Sie dann auf [OK].
9. Wahlen Sie die Monitordetails, klichen Sie dann auf [Next], [Next] und auf [Finish].
10. Prüfen Sie, ob die Monitordetails angezeigt werden, und klichen Sie dann auf [Apply].
11. Klichen Sie auf [OK], und schreiben Sie das Fenster.
12. Entnahmen Sie die Utility Disk aus Laufwerk A.

Für Windows XP

Installieren der Monitor-Setup-Informationen unter Windows XP und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englishen Windows-Version. Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die Utility Disk in Laufwerk A des Computers ein.
2. Klichen Sie auf die Schaltfläche [Start]. Wahlen [Control Panel].
3. Wechseln Sie auf "Classic View".
4. Doppelklicken Sie auf [Display].

5. Klichen Sie auf [Settings], [Advanced] und [Monitor].

6. Klichen Sie auf [Properties], [Driver] und [Update Driver].

7. Wenn [Hardware Update Wizard] angezeigt wird, aktivieren Sie [Install from a list or specific location [Advanced]], und klichen Sie auf [Next].
8. Aktivieren Sie [Don't search. I will choose the driver to install.], und klichen Sie auf [Next].
9. Aktivieren Sie [Have Disk], bestätigten Sie, dass kein [Copy manufacturer's files from:][A:] angezeigt wird, und klichen Sie dann auf [OK].
10. Wahlen Sie den Monitor aus der angezeigten Liste aus, und klichen Sie auf [Next]. Wenn [has not passed Windows Logo testing...] angezeigt wird, klichen Sie auf [Continue Anyway].
11. Vergewissern Sie sich, dass der Name des Monitors angezeigt wird, und klichen Sie auf [Finish].
12. Klichen Sie auf [Close].
13. Klichen Sie auf [OK], und schließen Sie das Fenster.
14. Entnahmen Sie die Utility Disk aus Laufwerk A.

Installieren des ICC-Profils

Installieren des Monitor-ICC-Profils. (Wenn die Setup-Informationen bereits installiert wurden, ist auch das Profil bereits installiert. Es braucht dann nicht mehr extra installiert zu werden.) Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die Utility Disk in Laufwerk A des Computers ein.
2. Klichen Sie auf die Schaltfläche [Start]. Wahlen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klichen Sie auf [Settings] und [Advanced].
5. Klichen Sie auf [General], und wahlen Sie unter [Compatibility] die Option [Apply the new display setting without restarting]. Klichen Sie dann auf [Color Management].
6. Klichen Sie auf [Add], und wahlen Sie als Dateipfad [312 Floppy [A:]] aus.
7. Wahlen Sie das Farbprofil, das Sie installieren möchen, und klichen Sie auf [Add].
8. Wahlen Sie das Profil, und klichen Sie auf [Set As Default].
9. Klichen Sie auf [OK], und schließen Sie das Fenster.

10. Entnehmen Sie die Utility Disk aus Laufwerk A.

11. Bei Verwendung des ICC-Profil setzen Sie [COLOR MODE] und [WHITE BALANCE] auf [STD].

Anschließlich des Monitors und Ein- und Ausschalten des Monitors

Informationen zum Profil ColorSync (für MacOS)

Informationen zum Profil ColorSync

ColorSync ist das Farbverwaltungssystem der Apple Corporation. Damit erkennt das System die Farbaufösung bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreiben die Farbeigenschaften des LCD-Monitors.

Hinweise:

• Das ColorSync-Profil desses Monitors kann zusammen mit MacOS 8.5 oder höhereingesetzt werden.
• Bei Verwendung des Profils ColorSync setzen Sie [COLOR MODE] und [WHITE BALANCE] auf [STD].

Einstellen des Profils ColorSync

Hinweise:

• Sie benötigen ein Diskettenlaufwerk. Außer dem muss auf Ihr System PC Exchange oder File Exchange installiert sein.

• Je nach dem verwendeten Computotyp oder Betriebssystem konnen die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihr's Computers.

• Legen Sie die (mitgelieferte) Utility Disk in das Diskettenlaufwerk des Computers ein.

• Kopieren Sie das zu verwendenden Profil aus dem Mac-Ordner auf der Utility Disk in den Ordner ColorSync-Profil im Systemordner.
• Wahlen Sie mit Hilfe von ColorSync im Kontrollfeld das zu verwendende Profil aus.

Einstellen der Bildschirmanzeige und der Lautsprecher-Lautstärke

Einstellung der Hintergrundbeleuchung (rechte Spalte)

Die Helligkeit der Hintergrundbeleuchtinglässt sich einstellen.

Einstellung der Lautstärke der Laufsprecher (S. 37)

Die Lautstärke der Laufsprecher kann eingestellt werden.

COLOR MODE-Einstellung (S.37)

Der Farbot kann eingestellt werden.

Automatische Bildschirmeinstellung (S.37)

Die Funktionen CLOCK, PHASE, H-POS (horizontal Positionierung) und V-POS (vertikale Positionierung) können automatisch eingestellt werden.

Manuelle Einstellung (S.38)

Die Fineinstellung kann über das OSD-Menu vorgenommen werden.

Hinweis:

• Alle Einstellungen bleiben auch nach dem Abschalten des Monitors gespeichert.

Zurücksetzen aller Einstellwerte

Alle Einstellwerte können mit einem Befehl auf die werksseitigen Einstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Tasten MENU und / MODE sowie den Netzschalter (d. h. Monitor einschalten).

Drücken Sie die Taste weiterhin, bis [ALL RESET] auf dem Bildschirm angezeigt wird. Die Rückstellung ist ausgeführht, wenn die angezeigte Meldung erlischt.

Hinweise:

• Wahrend [ALL RESET] angezeigt wird, sind die Steuertasten deaktiviert.
• Falls sich die Werte nicht zurücksetzen setzen, wenn die Einstellung gespeit ist, gehen Sie folgendermaßen vor. Heben Sie die Einstell-sperre auf, bevor Sie die Steuertasten betätigten.

Zurücksetzen des Menüs ADJUSTMENT

Die Einstellungen im Menu ADJUSTMENT (CLOCK, PHASE, H-POS, V-POS) können auf die ursprünglichen Werkseinstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor ein.

2. Drücken Sie gleichzeitig die Taste MENU und die Taste .

Wenn [RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.

Hinweis:

• Falls sich die Werte nicht zusücksetzen setzen, wenn die Einstellung gespert ist, gehen Sie folgendermaßen vor. Heben Sie die Einstell-sperre auf, bevor Sie die Steuertasten betätigten.

Einstellsperfunktion

Wenn Sie die Steuertasten deaktivieren (d. h. die Sperre setzen), können keine Werte eingestellt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Taste MENU und den Netzschalter (d. h. Monitor einschalten). [ADJUSTMENT LOCKED] wird auf dem Bildschirm angezeigt, und die Sperre wird gesetzt.

Hinweis:

• Wenn die Sperre aktiviert ist, sind alle Tasten mit Ausnahme des Netzschalters deaktiviert.

Aufhebung der Einstellungssperre

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Taste MENU und den Netzschalter (d. h. Monitor einschalten). [ADJUSTMENT UNLOCKED] wird auf dem Bildschirm angezeigt, und die Sperre wird aufgehoben.

Einstellen der Hintergrundbeleuchting

1. Wenn das OSD-MENU nicht angezeigt wird, drücken Sie die Taste oder die Taste .
2. Sicherstellen, dass [BRIGHT] gewählt ist. Wenn es nicht gewählt ist, drucken Sie die Taste / MODE und wahlen [BRIGHT].

1. Stellen Sie die Helligkeit mit der Taste (dunkler) oder der Taste (heller) ein.

Hinweis:

• Die Bildschirmanzeige für die Einstellung wird eineugekunden nach der letzten Einstellung ausgeblendet.

Einstellen der Bildschirmanzeige und der Laufsprecher-Lautstärke

Einstellen der Laufsprecher-Lautstärke

1. Wenn das OSD-MENU nicht angezeigt wird, drücken Sie die Taste oder die Taste .
2. Sicherstellen, dass [VOLUME] gewählt ist. Wenn es nicht gewählt ist, drucken Sie die Taste / MODE und wahlen [VOLUME].

1. Stellen Sie die Helligkeit mit der Taste (verringern) oder der Taste (erhohen) ein.

Hinweis:

• Die Bildschirmanzeige für die Einstellung wird eineuge Sekunden nach der letzten Einstellung ausgeblendet.

Einstellen des Farbmodus

Der Farbton kann wie unter beschrieben eingestellt werden.

STD

Der Farbton stammt vom Originalschema des LCD-Bildschirms.

sRGB

sRGB ist ein internationaler Standard für die Farbdarstellung, der von der IEC (International Electrotechnical Commission) festgelegt wurde. Es erfolgt eine Farbumwandlung anhand der LCD-Eigenschaften, so dass ein Farbon dargestellt wird, der dem Originalbild nahe kommt.

VIVID

Ergibt ein Bild mit dynamischen und LEBHAFTEN Primärfarben.

• Wenn [COLOR MODE] auf [sRGB] oder [VIVID] eingestellt ist, ist [WHITE BALANCE] auf [STD] eingestellt.

Einstellung

Drücken Sie die Taste / MODE, wenn das OSD-MENU nicht angezeigt wird. Jedesmal beim Drücken der Taste wird das nachste Menu angezeigt. (STD sRGB VIVID STD) Die Bildschirmanzeige für die Einstellung wird eineugekunden nach der letzten Einstellung ausgebrendet.

Automatische Bildschirmeinstellung

Die Optionen im Menu ADJUSTMENT können automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS).

Hinweis:

• Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

Automatische Bildschirmeinstellung

Wenn Sie die automatische Einstellung vornehmen möchten, zeigen Sie zunachst ein Bild an, das den gesamten Bildschirm sehr hell erscheinen{lsst. Wenn Sie mit Windows arbeiten, konnen Sie auch das Einstellmuster auf der mitgelieferten Monitor-Einstelldiskette verwenden.

Öffnen des Einstellmusters (für Windows)

Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englishen Windows-Version.

These Anweisungen bettreffen Windows 95/98/Me/2000/XP. Dabei wird von "Laufwerk A" als Diskettenlaufwerk ausgegangen.

Hinweis:

• Wenn Sie ein anderes Diskettenlaufwerk als Laufwerk A [A:] verwenden, ersetzen Sie den Buchstaben A durch den Buchstaben des verwendeten Laufwerks.
  1.Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein.
• Offnen Sie [My Computer], und wahlen Sie [3 ½ Floppy [A:]]. Unter Windows 3.1 öffnen Sie [File Manager], und wahren Sie Laufwerk A.
  3.Doppelklichen Sie auf [Adj_uty.exe], um das Einstellprogramm aussuführen. Das Einstellmuster wird angezeigt.

Einstellmuster

Nach dem Ausführren aller Einstellungen drücken Sie am Computer auf die Taste [Esc], um das Einstellprogramm zu beenden.

Einstellen der Bildschirmanzeige und der Laufsprecher-Lautstärke

Hinweis:

• Wenn der Anzeigemodus Ihres Computers auf 65K Farben eingestellt ist, lässt sich die verschiedene Farbgrade in den einzelnen Farbmustern darstellen, oder die Graustufen sehen farbig aus. (Dies liegt an der Spezifikation des Eingangssignals und ist keine Funktionstörung.)

Automatisches Einstellen des Bildschirms

1.Drucken Sie die Taste MENU. Das Menu ADJUSTMENT wird angezeigt.

1. Drucken Sie die Taste
   Der Bildschirm wird dunkel, und [ADJUSTING] wird angezeigt. Nach einigen Sekunden wird wieder das Menu ADJUSTMENT angezeigt. (Die automatische Einstellung ist hiermit abgeschlossen.)
2. Drücken Sie die Taste MENU vierval, um das OSD-MENU auszublenden.

Hinweise:

• In den meisten Fällen reicht eine automatische Einstellung aus.
• Es ist möglich, dass mit der ersten automatischen Einstellung keine richtige Einstellung erzielt werden kann. In dieser Fall sollte die automatische Einstellung zwei bis drei Mal wiederholt werden.

• Falls erforderlich, können in folgenden Fällen nach der automatischen Einstellung auch noch manuelle Einstellungen vorgenommen werden (rechte Spalte).

• Wenn eine weitere Feineinstellung erforderlich ist.

• Wenn das Videoeingangssignal des Computers Composite Sync oder Sync On Green ist. (Die automatische Einstellung ist eventuell nicht möglich.)

• Wenn [OUT OF ADJUST] angezeigt wird. (Wenn auf dem Bildschirm ein ganz dunkles Bild angezeigt wird, ist die automatische Bildschirmjustierung möglicherweise deaktiviert. Vergewissern Sie sich beim Ausführten einer automatischen Einstellung, dass entweder das Einstellmuster verwendet wird, oder versuchen Sie, ein Bild anzuzeigen, das den gesamten Bildschirm sehr hell erschinen{lsst.)

• Es ist möglich, dass eine automatische Einstellung abhängig von der auf dem Bildschirm wiedergegebenen Anzeige - bewegliche Bilder oder die MS-DOS-Eingabeaufforderung - nicht ausgeführrt werden kann.

Manuelle Bildschirmeinstellung

Die Einstellungen können über das OSD-Menu vorgenommen werden.

1. Zeigen Sie ein Bild an, das den gesamtten Bildschirm sehr hell erscheinen{lsst. Wenn Sie mit Windows arbeiten, konnen Sie das Einstellmuster auf der mitgelieferten Utility Disk offen und verwenden. (S.37)
2. Drücken Sie die Taste MENU. Das Menu ADJUSTMENT wird angezeigt.

Jetzt können die gewünschten Menüoptionen eingestellt werden. Mit jedem Drücken der Taste MENU wird das{nachste Menu ausgewählt. (ADJUSTMENT GAIN CONTROL WHITE BALANCE MODE SELECT OSD-MENU wird ausgeblendent)

Hinweise:

• Das OSD-MENU wird ca. 30 Sekunden nach dem letzten Befehl automatisch ausgeblendet.
• These Anweisungen basieren auf der Verwendung des Einstellmusters (für Windows) zum Vornehmen der Einstellungen.

Einstellen der Bildschirmanzeige und der Laufsprecher-Lautstärke

Menu ADJUSTMENT

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menuoptionen werden automatisch eingestellt.

Hinweise:

• Drucken Sie die Taste um [AUTO] auszuwahlen.
• So wahlen Sie eine Menüoption: Taste / MODE
• So gelangen Sie zum{nachsten Menu: Taste MENU

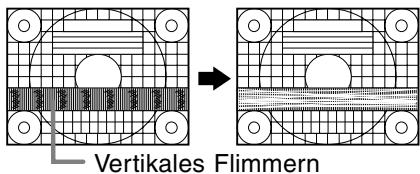

CLOCK

Die unterstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um vertikales Flimmern zu verhindern. (Tasten

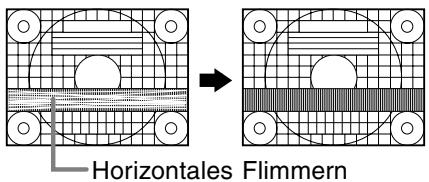

PHASE

Die unterstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um horizontales Flimmern zu verhindern. (Tasten ) Hinweis:

• Die Einstellungen unter PHASE)durfen erst erfolgen, nachdem CLOCK korrekt eingestellt wurde.

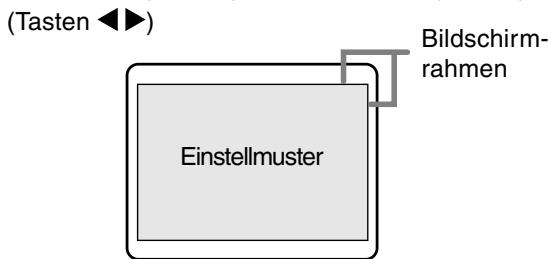

H-POS (horizontal Positionierung) und V-POS (vertical Positionierung)

Um das Einstellmuster innerhalb der Grenzen des Bildschirms zu zentrierten, justieren Sie die Werte links-rechts (H-POS) und oben-unten (V-POS).

Menu GAIN CONTROL

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden mit der Funktion Auto Gain Control* automatisch eingestellt.

Hinweise:

• Drucken Sie die Taste , um [AUTO] auszuwahlen.
• So wahlen Sie eine Menüoption: Taste▼/MODE
• So gelangen Sie zum{nachsten Menu: Taste MENU

* Funktion Auto Gain Control

Die Funktion Auto Gain Control justiert den Kontrast und den Schwarzwert basierend auf der hellsten und dunkelsten Farbe des angezeigten Bildes. Wenn Sie das Einstellmuster nicht verwenden, müssen Sie einen schwarzen und weiß Bereich in einer Höhe von 5 mm x 5 mm anzeigen setzen, ansonsten ist keine Einstellung möglich.
- Wenn es sich bei dem vom Computer kommt, zum Ende des Vorjahres erfasst, die Systeme wird.
- Wenn [OUT OF ADJUST] angezeigt wird, sollte die manuelle Einstellung durchgeführt werden.
- Wenn die Funktion Auto Gain Control verwendet wird, sollte [WHITE BALANCE] auf eine andere Einstellung als [USER] eingestellt werden. Wenn [USER] eingestellt ist, kann die Funktion Auto Gain Control nicht verwendet werden.

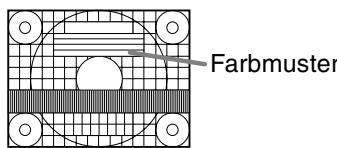

BLACK LEVEL

Die gesamte Bildschirmhelligkeit kann während der Anzeige des Farbmusters eingestellt werden. (Tasten

CONTRAST

Während der Anzeige des Farbmusters konnen die Einstellungen so erfolgen, dass alle Abstufungen angezeigt werden. (Tasten

Einstellen der Bildschirmanzeige und der Laufsprecher-Lautstärke

Menu WHITE BALANCE

Hinweise:

• Bei einer anderen Einstellung als [STD] können nicht alle Abstufungen angezeigt werden. Um alle Abstufungen anzuzeigen, stellen Sie [STD] ein.
• Wenn [COLOR MODE] auf [sRGB] oder [VIVID] eingestellt ist, kann keine andere Einstellung als [STD] gewählt werden.
• Wahlen Sie [COOL], [·], [STD], [·], [WARM] oder [USER] mit den Tasten aus.
• Wenn [USER] ausgewähl wird, werden die Einstellwerte für [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] angezeigt, damit die Feineinstellung vorgenommen werden kann.
• Wahlen Sie [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] mit der Taste / MODE aus.
• So gelangen Sie zum{nachsten Menu: Taste MENU

COOL..... Farbton mit stärkerem Blaustich als normal

Farbton mit leicht stärkerem Blaustich als normal

STD……. Farbston entspricht der Stangeinstellung

• ... Farbston mit leicht stärkerem Rotstich als normal

WARM.... Farbston mit stärkerem Rotstich als normal

USER

R-CONTRAST.... für blau-grün

fur rot

G-CONTRAST.... fur violett

fur grun

B-CONTRAST ....fur gelb

für blau

Menu MODE SELECT

Hinweise:

• Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählten werden können.
• So wahlen Sie eine Menüoption: Taste / MODE
• Nach Abschluss der Einstellung: Taste MENU

OSD H-POSITION (OSD horizontal Position)

Die Position der Menu OSD kann nach links und rechts verschoben werden. (Tasten

OSD V-POSITION (OSD vertikale Position)

Die Position der Menu OSD kann nach oben und unter verschiedenen Methoden. (Tasten

SCALING (Skalierungsgrad)

Wenn die Anzeige vergroßert ist, kann die Bildschärfe eingestellt werden. (Tasten

Hinweis:

• Wenn der Anzeigemodus auf weniger als 1024 x 768 Pixel gesetzt ist, wird die Anzeige so verstellt, dass sie den gesamten Bildschirm einnimmt (d. h. das Seitenverhältnis der Anzeige kann sich ändern).

COLORS

Es können maximale Anzeigefarben eingestellt werden. (Tasten

260K (ca. 260.000) und 16M (ca. 16,19 Millionen)

LANGUAGE (Sprache)

Sie können die Sprache für das OSD-Menü auswahlen.

1. Drucken Sie die Taste ▲. Das Sprachenauswahlmenü wird angezeigt.
2. Wahlen Sie die Sprache mit der Taste / MODE aus.
3. Drücken Sie die Taste MENU. Das Sprachauswahlmenü wird ausgeblendet.

Pflege des Monitors und Reparaturen

Pflege des Monitors

Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie Reinigungsrarbeiten am Monitor ausführren.

Gehäuse und Bedienfeld

Wischen Sie das Gehäuse und das Bedienfeld mit einem weichen, trockenen Tuch vorsichtig sauber. Falls starke Verschmutzungen auftreten, geben Sie etwas neutrales Reinigungsmittel auf ein feuchtes, weiches Tuch, wringen Sie es gut aus, und wischen Sie den Monitor sauber.

LCD-Bildschirm

Wischen Sie Schmutz und Staub von der Oberfläche des LCD-Bildschirms mit einem weichen, trockenen Tuch vorsichtig ab. (Es eignet sich ein weiches Tuch, beispelsweise ein Gaze-Tuch, das auch zum Reinigen von Linsen verwendet wird.)

ACHTUNG!

• Verwenden Sie auf keinen Fall Verdünner, Benzin, Alkohol, Glasreiniger usw., da dies Farboder Formveränderungen hervorrufen kann.
• Verkratzen Sie den Monitor nicht mit harten Gegenständen oder durch zu starken Andruck, da dies bleibende Spuren hinterlassen oder Funktionstörungen hervorrufen kann.

Lagerung

Wenn der Monitor langere Zeit nicht verwendet wird,ziehen Sie den Netzstecker aus der Netzsteckdose.

ACHTUNG!

• Lassen Sie den Monitor nicht über langere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommt, da dies Farb- oder Formveränderungen verursichen kann.

Fehlersuche

Falls Störungen am Monitor auftreten, prüfen Sie erst folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Falls sich die Störung hiermit nicht beheben{lsst, wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an die nachstgelegene autorisierte Sharp-Kundendienstzentrale.

Die Leuchtstoffrohren des Monitors weisen eine begrenzte Lebensdauer auf.

• Wenn der Bildschirm dunkler wird, ständig flimmert oder überhaupt nicht mehr leuchtet, muss die Leuchtstoffrähe evtl. erneuert werden. Wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an das{nachste autorisierte Sharp-Kundendienstzentrum. (Nehmen Sie diesen Austausch niemals selbst vor.)
• Am Anfang kann aufgrund der Eigenschaften der Leuchtstoffrhöhe Flimmern auftreten. (Es handelt sich bzw. nicht um eine Funktionstörung.) Schalten Sie in thisem Fall probewiesen den Monitor aus und wieder ein.

Auf dem Monitor wird nichts angezeigt.

(Betriebsanzeige leuchtet nicht)

• Ist das Netzkabel richtig angeschlossen? (S.32)

Auf dem Monitor wird nichts angezeigt.

(Betriebsanzeige leuchtet)
- Ist der Computer richtig angeschlossen? (S.31)
- Ist der Computer eingeschaltet?
- Entspricht der Signakt des Computers den Monitorspezifikationen? (S.43)
- Werde der Computer in den Stromsparmodus gesetzt?

Die Steuertasten Funktionieren nicht

• Ist die Einstellsperre aktiviert? (S.36)

Das Bild wird verzerrt angezeigt.

• Entspricht der Signakt des Computers den Monitorspezifikationen? (S.43)
• Führren Sie die automatische Bildschirmeinstellung durch. (S.37)
• Wenn die Auffrischungsrate im verwendeten Computer geändert werden kann, sollen der Wert auf eine tiefere Frequenz geändert werden. (S. 43)

Aus den Laufsprechern ertönt kein Klang

• Ist das Audiokabel richtig angeschlossen? (S.31)
• Sind die Kopfhörer angeschlossen?
  Regeln Sie die Lautstärke. (S.37)
• Von den Lautsprechern wird kein Ton wiedergegeben, wenn der Monitor auf Energiespar-Betriebsart eingestellt ist.

Produktspezifikationen

Modellbezeichnung

LL-T15S3

LCD-Anzeige

38 cm diagonal gemessen TFT-LCD-Modul

Auflosung (max.)

XGA 1024 x 768 Pixel

Anzeigbare Farben (max.)

Ca.16,19 Millionen Farben (6bit + FRC)

Helligkeit (max.)

260 cd/m²

Punktabstand

0,297 (H) x 0,297 (V) mm

Kontrastverhältnis

350:1

Blickwinkel

Links-rechts 160^ , offen-unten 150^

(Kontrastverhältnis ≥ 5

BildschirmanzeigegroBe

Horizontal 304,1 mm x vertical 228,1 mm

Videosignal

Analog RGB (0,7Vp-p) [75 Ω]

Sync-Signal

Separate Sync (TTL-Pegel: +/-), Sync on

Green, Composite Sync (TTL-Pegel: +/-)

Erweiterungskompensation

Digitaler Skalierungsgrad (Vergroßerung von

VGA/SVGA usw. auf gesamte Bildschirmgroße.)

Plug & Play

VESA: DDC1/DDC2B-kompatibel

Power Management

VESA: basiert auf DPMS

Lautsprecherausgang

1W+1W

Eingangssignalanschluss

15poliger Mini-D-Sub-Anschluss (3 Reihen)

Audioanschluss

Mini-Stereobuchse

Kopfhöreranschluss

Mini-Stereobuchse

Bildschirmneigung

nach oben ca. 0 - 25^ , nach unter ca. 0 - 5^

Stromversorgung

100 - 240 VAC, 50/60 Hz

Umgebungstemperatur

5-35°C

Leistungsaufnahme

33 W (Kein Audioeingang)

(36 W max., 2 W im Energiesparmodus)

Abmessungen (B x T x H)

Ca. 338mm× 145mm× 313mm

Gewicht

Ca. 3,9 kg (ca. 3,3 kg ohne Monitorfuß)

(Ohne Analogsignalkabel)

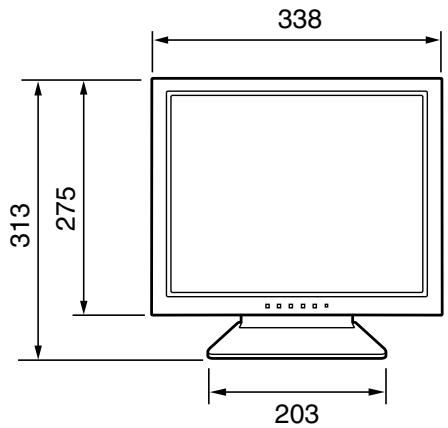

Abmessungen (Einheiten: mm)

Analogsignalkabel: ca.1,8 m

Audiokabel: ca.1,8 m

Signaltakte

Anzeigemodus		Hsync	Vsync	Punktfrequenz
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
US-Text	720x400	31.5kHz	70Hz	28.3MHz
Power Macintosh-Serie	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz

• Die empfohlene Auflösung ist 1024 x 768.
• Alle nur mit Non-Interlace.
• Die Frenzen für die Serien Power Macintosh sind lediglich Referenzwerte.
• Wenn der Monitor Taktsignale empfangt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab.
• Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Pinbelegung des Analogsignal-Eingangsanschlusses

(15poliger Mini-D-Sub-Stecker)

Nr.	Funktion
1	Roter Videosignaleingang
2	Grüner Videosignaleingang
3	Blauer Videosignaleingang
4	GND
5	GND
6	Für rotes Videosignal GND
7	Für grünes Videosignal GND
8	Für blaues Videosignal GND
9	+5V
10	GND
11	nicht belegt
12	DDC-Daten
13	Für Hsync-Signaleingang
14	Für Vsync-Signaleingang
15	DDC-Takt

Power Management

Der Monitor basiert auf VESA DPMS (Display Power Management Signaling).

Um die Power Management-Funktion des Monitors zu aktivieren, müssen sowohl die Videokarte als auch der Computer dem Standard VESA DPMS entsprechen.

DPMS-Modus	Bildschirm	Leistungs-aufnahme	H-Sync	V-Sync
ON	Anzeige ein	36 W	Ja	Ja
STANDBY	Anzeige aus	2 W	Nein	Ja
SUSPEND			Ja	Nein
OFF			Nein	Nein

DDC (Plug & Play)

Dieser Monitor unterstützt den Standard VESA DDC (Display Data Channel).

DDC ist ein Signalstandard zum Ausführren von Plug & Play-Funktionen am Monitor oder PC. Er überträgt Informationen, beispelsweise den Auflösungsgrad, zwischen dem Monitor und dem PC. Sie können diese Funktion anwenden, wenn Ihr PC DDC-kompatibel und so gesetzt ist, dass er den Plug & Play-Monitor erkennen kann.

Aufgrund der vielen verschiedene Systeme gibt es weitere Varianten von DDC. Dieser Monitor arbeitet mit DDC1 und DDC2B.

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms

Ein Arm oder Fuß basierend auf dem VESA-Standard (im Handel erhältlich) kann am Monitor angebracht werden.

Der Arm oder Fuß muss vom Kunden gesondert erworben werden.

Falls Sie sich damit entscheiden, einen Arm zu installieren, müssen Sie folgende Punkte beachten.

• Der Arm muss mit dem VESA-Standard kompatibel sein, und zwischen den Schraubenbohrungen und dem zu befestigenden Abschnitt muss ein Abstand von mindestens 75mm× 75mm vorliegen.

• Der Armarf nicht abfallen oder abbrechen, nachdem er am Monitor befestigt wurde.

• Sie müssen den Monitor und den Computer ausschalten.
  2.Den Netzstecker von der Netzsteckdose abtrennen.

• Das Analogsignalkabel und das Audiokabel vom Computer abtrennen.
• Drücken Sie auf den Fuß, und klappen Sie den Monitor damit vorsichtig zusammen.

• Vorsichtig vorgehen und darauf achten, dass die Finger nicht eingeklemmt werden.

• Überdehnen Sie das Kabel nicht, und schreiben Sie kein Verlängerungskabel an, daß dies Funktionstörungen hervorrufen kann.

• Achten Sie darauf darauf, dass der Monitor nicht beschädigt wird. Breiten Sie ein weiches Tuch aus, und legen Sie den Monitor mit der Anzeige-seite nach unter darauf.

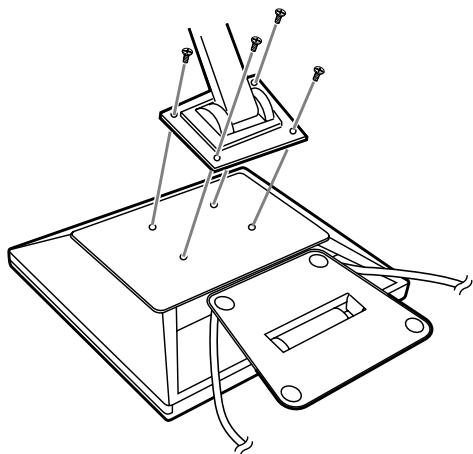

1. Losen Sie die vier Schrauben, undnehmen Sieden Monitorfuß ab.

Hinweis:

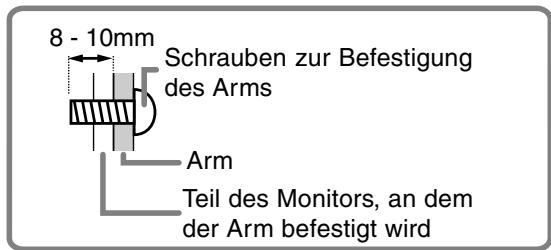

• Zur Befestigung des Arms sollen den M4-Schrauben verwendet werden, die in einer Länge von 8 mm ~ 10 mm über die Fläche, an der sie befestigt werden, hervorstehen.

Wenn Sie eine andere Schraubenart verwenden, kann der Monitor herunterfallen oder das Innere des Monitors beschädigt werden.

1. Das Analogsignalkabel, das Audiokabel und das Netzkabel anschließen.

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms

Der Fuß kann entfernt werden.

1. Den Monitor ausschalten und das Analogsignalkabel, das Audiokabel und den Netzstecker vom Monitor abtrennen.
2. Achten Sie darauf darauf, dass der Monitor nicht beschädigt wird. Breiten Sie ein weiches Tuch aus, und legen Sie den Monitor mit der Anzeige-seite nach unter darauf.

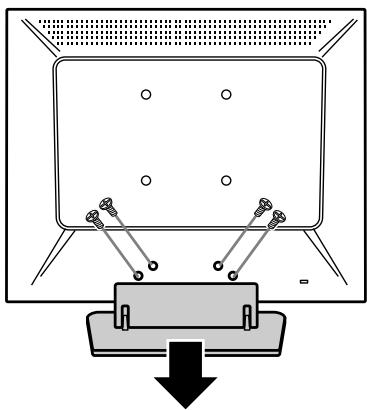

   3 Losen Sie die vier Schrauben, undnehmen Sie den Monitorfuß ab.

• Der Fuß ist nur für diesen Monitor bestimmt, verwenden Sieihn für keine anderen Geräte oder nutzen Sieihn auf keine andere Weise.

• Wir empfehlen, die vier abgenommenen Schrauben zusammen mit dem abgenommenen Fuß aufzubewahren, damit Sie den Fuß wieder mit den dazugehörigen Schrauben verwenden können. Die Verwendung anderer Schrauben kann den Monitor im Innern beschädigen.

• Den Schritt Nr. 6 auf Seite 44 zum Anbringen des Arms am Monitor ausführren und dann das Analogsignalkabel, das Audiokabel und das Netzkabel anschließen.

Table des matières

15 pin mini D-sub (3 file)

Terminale audio

Jack stereo mini

(Connettore D sub mini a 15 pin)

Clavija estéreo mini

Borne de auriculares

Clavija estéreo mini
