MANUALE UTENTE HB302W Freggia

FOR YEARS TO COME freggia

PIANO DI COTTURA

BUILT-IN HOB

Istruzioni per l`uso

User manual

Grazie per aver acquistato un piano cottura della nostra società Freggia.

Si prega di leggere attentamente il presente libretto istruzioni, in quanto fornisce importanti indicazioniriguardanti la sicurezza di installazione, d`uso e di manutenzione del piano di cottura.

Conservarlo per ogni ulteriore consultazione.

EN

La invitiamo a leggere questo libretto istruzioni prima di installare e di utilizzare l'apparecchiatura.

E' molto importante che il libretto sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento e delle relative avvertenze.

Questo apparecchio è di classe 3

Questo apparecchio é conforme alle seguenti direttive:

EEC 2006/95/CE (Bassa Tensione)

EEC 2004/108/CE (Compatibilità Elettromagnetica)

EEC 2004/1935/CE (Contatto con sostanze alimentari)

• L'installazione deve essere eseguita da personale competente e qualifi cato secondo le norme vigenti.
• Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sia una supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsabile per la loro sicurezza.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Sorvegliare i bambini per tutto il tempo di funzionamento dell'apparecchio badando che non stiano nelle vicinanze e che non tocchino le superfici non ancora completamente raffreddate.
• Prima della manutenzione o della pulizia disinserire elettricamente l'apparecchiatura e lasciarla raffreddare.
• Nel caso di un utilizzo intenso o prolungato dell'apparecchio può necessitare di una areazione supplementare, per esempio l'apertura di una fi nestra o aumentando la potenza di aspirazione meccanica se esiste.
• I prodotti della combustione devono essere scaricati all'esterno attraverso una cappa aspirante o elettroventilatore (vedi paragrafo "installazione").
• Per eventuali interventi o modifiche rivolgersi ad un Centro di Assistenza Tecnica autorizzato ed esigere parti di ricambio originali.
• Le parti esposte di questa apparecchiatura si riscaldano durante la cottura e rimangono calde per un certo tempo anche dopo lo spegnimento. Tenete lontani i bambini fino a quando l'apparecchiatura non si è raffreddata.
• Dopo aver utilizzato l'apparecchiatura, assicurateVi che tutti i comandi siano in posizione "0" o SPENTO.
• Se usate una presa di corrente nelle vicinanze di questa apparecchiatura, fate attenzione che i cavi degli elettrodomestici che state usando non la tocchino e siano sufficientemente lontani dalle parti calde di questa apparecchiatura.
  • Non conservate in prossimità dell'apparecchiatura prodotti infiammabili sensibili alle temperature elevate.
• Tenete pulita l'apparecchiatura, ne prolungherete la funzionalità ed eviterete malfunzionamenti delle piastre elettriche.
• L'etichetta prodotto con il numero di serie è posizionata nella parte inferiore dell'apparechio.

Il costruttore declina ogni responsabilità nel caso di eventuali danni a cose o persone, derivanti da una installazione non corretta o da un uso improprio, erroneo od irragionevole dell'apparecchio. La casa costruttrice declina ogni responsabilità per possibili inesattezze, imputabili ad errori di stampa o di trascrizione, contenute nel presente libretto. Si riserva il diritto di apportare ai propri prodotti tutte le modifi che che riterrà opportune, senza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

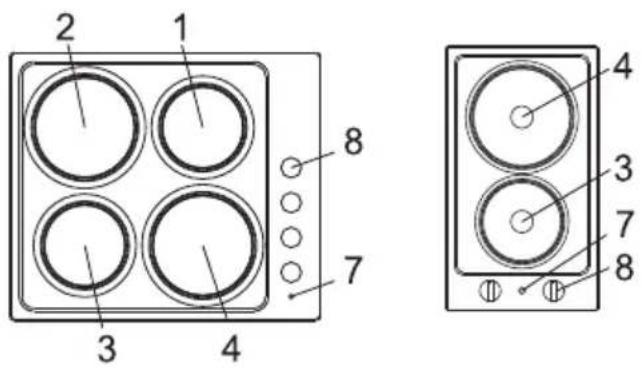

DESCRIZIONE PIANI DI COTTURA

2 1 8 3 4 7 4 3 7 8

1 - Piastra normale ∅ 145 1000 W
2 - Piastra normale ∅ 180 1500 W
3 - Piastra rapida ∅ 145 1500 W
4 - Piastra rapida ∅ 180 2000 W
7 - Spia di funzionamento piastre
8 - Manopola comando piastre

ISTRUZIONI PER L'UTENTE

È necessario che tutte le operazioni relative all'installazione vengano eseguite da personale qualificato, secondo le norme in vigore. Le istruzioni specifiche sono descritte nella parte del libretto riservate all'installatore.

USO DELLA PIASTRA ELETTRICA

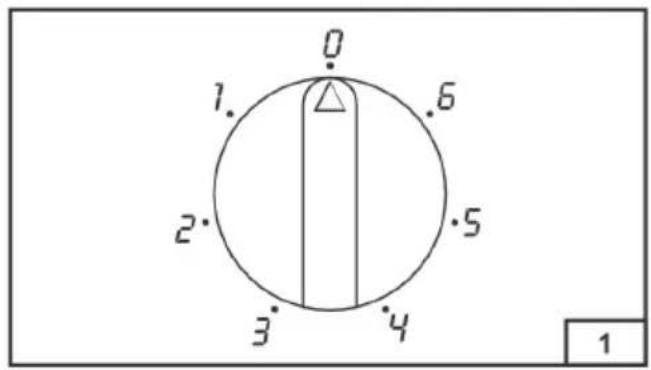

La piastra é comandata da un commutatore a 7 posizioni e la sua inserzione avviene ruotando la manopola sulla posizione desiderata (fig.1). Una lampada spia segnala l'inserimento della piastra. A titolo orientativo si riporta più sotto una tabella di regolazione della piastra elettrica.

Avvertenze

- Utilizzare pentole con fondo piano e di diametro uguale o leggermente superiore a quello della piastra

• Non lasciare inserita la piastra a vuoto.

- Non cucinare il cibo direttamente sulla superfi cie della piastra.

- Spegnere la piastra alcuni minuti prima della fi ne della cottura.

• Dopo l'uso la piastra resta calda per lungo tempo; non appoggiare le mani o altri oggetti.

- Per una maggiore conservazione trattare la superficie della piastra con prodotti specifici facilmente reperibili.

- Controllare sempre che le manopole siano nella posizione di chiuso quando l'apparecchiatura non è in funzione.

- Durante la cottura con grassi o olii, porre la massima attenzione in quanto gli stessi, surriscaldandosi, possono infi ammarsi.

- Non utilizzare spray vicino all'apparecchio in funzione.

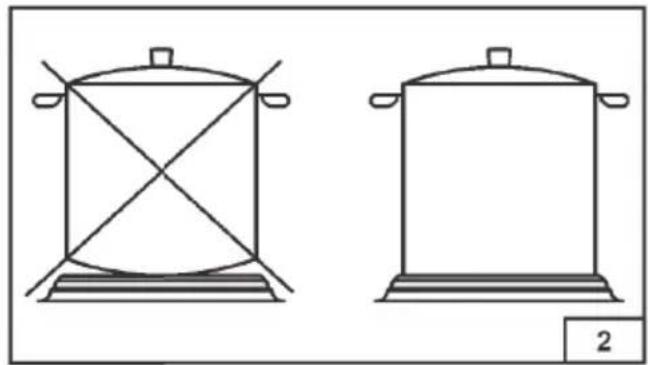

- Non devono essere poste sulla piastra pentole instabili o deformate per evitare incidenti di rovesciamento o trabocco (fi g.2).

- Assicurarsi che le maniglie delle pentole siano posizionate correttamente.

- L'acciaio inox, se sottoposto ad eccessivo riscaldamento, può brunire. Pertanto, si sconsiglia la cottura prolungata con pietre ollari, teglie in terracotta o piastre in ghisa. È da evitare anche l'impiego di fogli di alluminio a protezione del piano durante il funzionamento.

- Le pentole non devono invadere la zona comandi.

NB. Alla prima inserzione lasciare inserita la piastra sulla posizione 1 per circa 30 minuti per eliminare residui di olio o di umidità.

POSIZIONE MANOPOLA	INTENSITA' CALORE TIPO DI COTTURA
0 Spento
1 Tenue Per mantenere i cibi caldi e riscaldare piccole quantità di liquido.
2 Dolce Per riscaldare medie quantità di liquido; preparazione di creme e salse a lunga cottura.
3 Lento Per scongelare, preparare stufati, cotture al di sotto della temperatura di ebollizione.
4	Medio	Cottura alla temperatura di ebollizione, arrosti, carni delicate, pesce.
5	Forte	Per arrosti, bistecche, lessi.
6	Vivo	Per portare all'ebollizione grandi quantità di liquido, per friggere, grigliate.

PULIZIA

Prima di ogni operazione scollegare l'apparecchio dalla rete di alimentazione elettrica. Non utilizzare pulitori a vapore per la pulizia dell'apparecchio Si consiglia di operare ad apparecchio freddo.

• PARTI SMALTATE

Le parti smaltate devono essere lavate con una spugna ed acqua saponata o con detersivo leggero. Non usare prodotti abrasivi o corrosivi. Evitate che sostanze come succo di limone, pomodoro, acqua salina, aceto, caff è e latte rimangano a lungo sulle superfi ci smaltate.

• PARTI IN ACCIAIO INOX

L'acciaio inox può rimanere macchiato se lasciato a contatto per lungo tempo con acqua calcarea o detergenti aggressivi. Si consiglia di lavare con acqua saponata e asciugare con panno morbido. La lucentezza viene mantenuta mediante l'uso periodico di prodotti chimici idonei, reperibili in commercio.

• PIASTRE ELETTRICHE

Dopo ogni utilizzo asciugate la piastra con un foglio di carta assorbente. Se necessario fatela scaldare per carbonizzare macchie resistenti. Di quando in quando, ungete la piastra, mentre è ancora tiepida, con olio vegetale, quindi asciugate accuratamente con un panno di carta. La mancata pulizia e manutenzione delle piastre può portare alla formazione di ruggine sulla superfi cie.

ISTRUZIONI PER L'INSTALLATORE

AVVERTENZA IMPORTANTE

LE OPERAZIONI DI SEGUITO RIPORTATE DEVONO ESSERE ESEGUITE, NEL RISPETTO DELLE NORME VIGENTI, ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.

LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSABILITÀ PER DANNI A PERSONE ANIMALI O COSE DERIVANTI DALL'INNOSSERVANZA DI TALI DISPOSIZIONI.

INSTALLAZIONE

Montaggio del piano

L'apparecchio è costruito per essere incassato in mobili resistenti al calore. Le pareti dei mobili devono resistere ad una temperatura di 75°C oltre a quella ambientale è quindi possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano lavoro.

Evitare l'installazione dell'apparecchiatura in prossimità di materiali infi ammabili come tendaggi, canevacci, ecc.

Praticare un'apertura nel piano del mobile delle dimensioni indicate nella fig.3 rispettando una distanza di almeno 50 mm dal bordo dell'apparecchio alle pareti adiacenti.

DIMENSIONE L (mm) P (mm)
290 263 475
600 555 475

L'eventuale presenza di un pensile al di sopra del piano cottura deve prevedere una distanza minima dal top di 760 mm.

Si consiglia di isolare l'apparecchio dal mobile sottostante con un separatore lasciando uno spazio di depressione di almeno 10 mm. (fi g. 4).

Nel caso di inserimento su base con forno è necessario prendere opportune precauzioni al fine di assicurare un'installazione conforme alle norme antinfortunistiche. Si presti particolare attenzione al cavo elettrico sia posizionato in modo da non venire a contatto con le parti calde dell'involucro del forno. Inoltre, nel caso di installazione sopra un forno senza ventilazione forzata di raff reddamento, per consentire un'adeguata aerazione dovranno essere previste delle opportune prese d'aria con superfi cie di entrata inferiore di almeno 200 cm² e superfi cie di uscita superiore di almeno 60 cm².

• FISSAGGIO DEL PIANO

Ogni piano di cottura è corredato di una speciale guarnizione.

La guarnizione deve essere posta sotto il bordo del piano il più vicino possibile al bordo stesso (fig.5).

Inserire e posizionare il piano cottura nell'apertura praticata nel mobile e bloccarlo con i ganci di fissaggio C (fig.6).

L'allacciamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti.

La tensione dell'impianto elettrico deve corrispondere a quelle indicata sulla etichetta sotto l'apparecchio.

Verificare che l'impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.

L'apparecchio non deve essere raccordato alla rete con prolunghe o prese mutiple (rischio d'incendio). Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Il tipo di cavo dovrà avere almeno caratteristiche di temperatura T90; è consigliabile utilizzare i seguenti tipi o altri con caratteristiche similari: H05V2V2-F

Il cavo è munito di tre conduttori. Il conduttore di terra é marcato dal colore giallo-verde e dovrà essere più lungo di circa 2 cm dei cavetti di fase e neutro (fig. 7). Montate sul cavo una spina adatta al carico e collegatela ad una adeguata presa di sicurezza.

Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore. Il cavo di fase di colore marrone (proveniente dal morsetto "L" della morsettiera) deve sempre essere collegato alla fase della rete di alimentazione.

In ogni caso il cavo di alimentaziona deve essere posizionato in modo che in nessun punto raggiunga una temperatura superiore di 50°C a quella ambiente.

La sezione minima per il cavo di alimentazione per i piani a 2 piastre è 3x1.5 mm ^2 mentre per i piani a 4 piastre è 3x2.5 mm ^2 .

In fig.8-8/A-8/B si vedono i differenti collegamenti a seconda del modello.

La casa costruttrice declina ogni responsabilità per possibili inesattezze, imputabili ad errori di stampa o di trascrizione, contenute nel presente libretto. Si riserva il diritto di apportare ai propri prodotti tutte le modifiche che riterrà opportune, senza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

0 1. 6 2. 5 3. 4 1
