Tipo di prodotto	Filtro esterno per acquario/stagno con sterilizzatore UV
Marca	Waldbeck
Modello	Clearflow 35
Dimensioni (L x l x H)	258 x 258 x 430 mm
Peso	2,5 kg (stima)
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza	35 W
Portata	1400 L/h
Altezza massima di mandata	2,0 m
Tipo di filtrazione	Meccanico (cesto di drenaggio), biologico (anelli in ceramica, bio sfere), chimico (carbone attivo)
Sterilizzazione UV	Sì, con tubo fluorescente sostituibile
Skimmer integrato	Sì, per aspirazione in superficie
Temperatura massima dell'acqua	50 °C
Materiale	Plastica robusta
Installazione	Da posizionare accanto o sotto l'acquario, fuori dall'acqua
Manutenzione	Pulizia regolare del cesto di drenaggio e dei media filtranti
Sostituzione lampada UV	Rimuovere il coperchio, estrarre il cilindro di quarzo e sostituire il tubo
Pezzi di ricambio	Disponibili: tubi, raccordi, ventose, media filtrante, lampada UV
Riparabilità	Riparazioni solo da un tecnico qualificato
Garanzia	Conforme alla legislazione vigente

Domande frequenti - Clearflow 35 Waldbeck

Come installare il filtro Clearflow 35?

Posizionare il filtro accanto o sotto l'acquario, su una superficie piana. Collegare i tubi di ingresso (con skimmer) e di uscita (con tubo curvo e barra spray). Premere il pulsante blu per adescare la pompa, quindi collegare l'apparecchio.

Quali media filtranti utilizzare?

Il filtro viene fornito con un cesto di drenaggio. È possibile aggiungere anelli in ceramica, carbone attivo, cotone bio o bio sfere a seconda delle proprie esigenze.

Come pulire il filtro?

Scollegare l'apparecchio. Aprire le fibbie di chiusura, rimuovere il coperchio, estrarre il cesto di drenaggio e sciacquarlo con acqua pulita. Pulire anche i tubi se necessario.

Come sostituire la lampada UV?

Sollevare delicatamente il coperchio trasparente, rimuovere il telaio del cilindro di quarzo allentando la vite. Ruotare lentamente il cilindro in senso antiorario ed estrarlo. Sostituire il tubo fluorescente con un modello identico.

Cosa fare se la pompa non si adesca?

Verificare che tutti i tubi siano collegati correttamente e siano a tenuta. Premere saldamente il pulsante blu per sfiatare l'aria. Assicurarsi che il livello dell'acqua sia sufficiente.

Qual è l'altezza di mandata massima?

L'altezza massima è di 2,0 metri. Non superare questa altezza per garantire una portata ottimale.

Posso utilizzare il filtro in uno stagno?

Sì, il filtro è adatto per bacini d'acqua dolce fino a 50 °C. Assicurarsi di posizionare la pompa fuori dall'acqua e utilizzare raccordi adatti.

Come mantenere lo skimmer?

Lo skimmer si pulisce rimuovendo i detriti accumulati sulla griglia. È possibile smontarlo per una pulizia più profonda durante la manutenzione regolare.

Cosa fare in caso di perdita?

Controllare le guarnizioni e i raccordi. Stringere i collegamenti. Se la perdita persiste, sostituire le guarnizioni usurate o contattare un professionista.

Come riciclare l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Smaltirlo in un punto di raccolta per apparecchiature elettriche ed elettroniche (RAEE) in conformità con le normative locali.

MANUALE UTENTE Clearflow 35 Waldbeck

Filtro esterno per acquario

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 39

Singoli componenti 40

Avviso di smaltimento 45

Produttore e importatore (UK) 45

DATI TECNICI

Numero articolo 10031069
Tensione operativa 220-240 V ~ 50/60 Hz
Potenza elettrica 18 W
Altezza massima 1,4 m
Portata	1000 L/h
Dimensioni	232 x 232 x 395 mm

Numero articolo 10031070
Tensione operativa 220-240 V ~ 50/60 Hz
Potenza elettrica 35 W
Altezza massima 2,0 m
Portata	1400 L/h
Dimensioni	258 x 258 x 430 mm

Numero articolo 10031072
Tensione operativa 220-240 V ~ 50/60 Hz
Potenza elettrica 55 W
Altezza massima 2,5 m
Portata	2000 L/h
Dimensioni	290 x 290 x 485 mm

AVVERTENZE DI SICUREZZA

- Per ridurre il rischio di scosse elettriche, non rimuovere le coperture. Il dispositivo contiene componenti che non sono accessibili all'utente.

- Il contrassegno del dispositivo si trova sul lato posteriore.

- Non poggiare sopra al dispositivo contenitori pieni di liquidi, come vasi o innaffiatoi.

- Non far cadere oggetti metallici su questo dispositivo.

• Non poggiare oggetti pesanti sopra al dispositivo.

- Utilizzare solo accessori e componenti approvati dal produttore.

- Se non si usa il dispositivo per lunghi periodi di tempo, in caso di temporali o tempeste, staccare la spina dalla presa. In questo modo si evitano danni.

- Le riparazioni devono essere eseguite solo da personale qualificato.

- Una riparazione è necessaria se il dispositivo è stato danneggiato, ovvero se ci sono caduti sopra oggetti, se non funziona correttamente o se è stato lasciato cadere. Non cercare di riparare autonomamente il dispositivo. Aprendo il coperchio ci si espone al rischio di scosse elettriche e altre lesioni.

- Non tirare il cavo, non piegarlo e non poggiarci sopra oggetti pesanti.

• Non toccare la spina con le mani bagnate.

- Non poggiare fiamme libere sopra al dispositivo, come candele accese.

• Non far funzionare la pompa a vuoto.

- Far funzionare la pompa solo in acquari, a temperature massime di 50 °C.

Posizionamento

- Non posizionare il pannello solare in cavità o buchi dove può accumularsi acqua. Scegliere un luogo pianeggiante con un fondo solido. La pompa di filtraggio può essere posizionata nel mobile sotto l'acquario o accanto all'acquario. Sollevare la pompa se la parete dell'acquario supera l'altezza massima.

- Non posizionare il dispositivo su altre apparecchiature che possono diventare molto calde. Il calore potrebbe danneggiare il dispositivo.

Trasporto del dispositivo

Si prega di conservare l'imballaggio originale. Per assicurare una protezione sufficiente durante il trasporto, mettere il dispositivo nell'imballaggio originale.

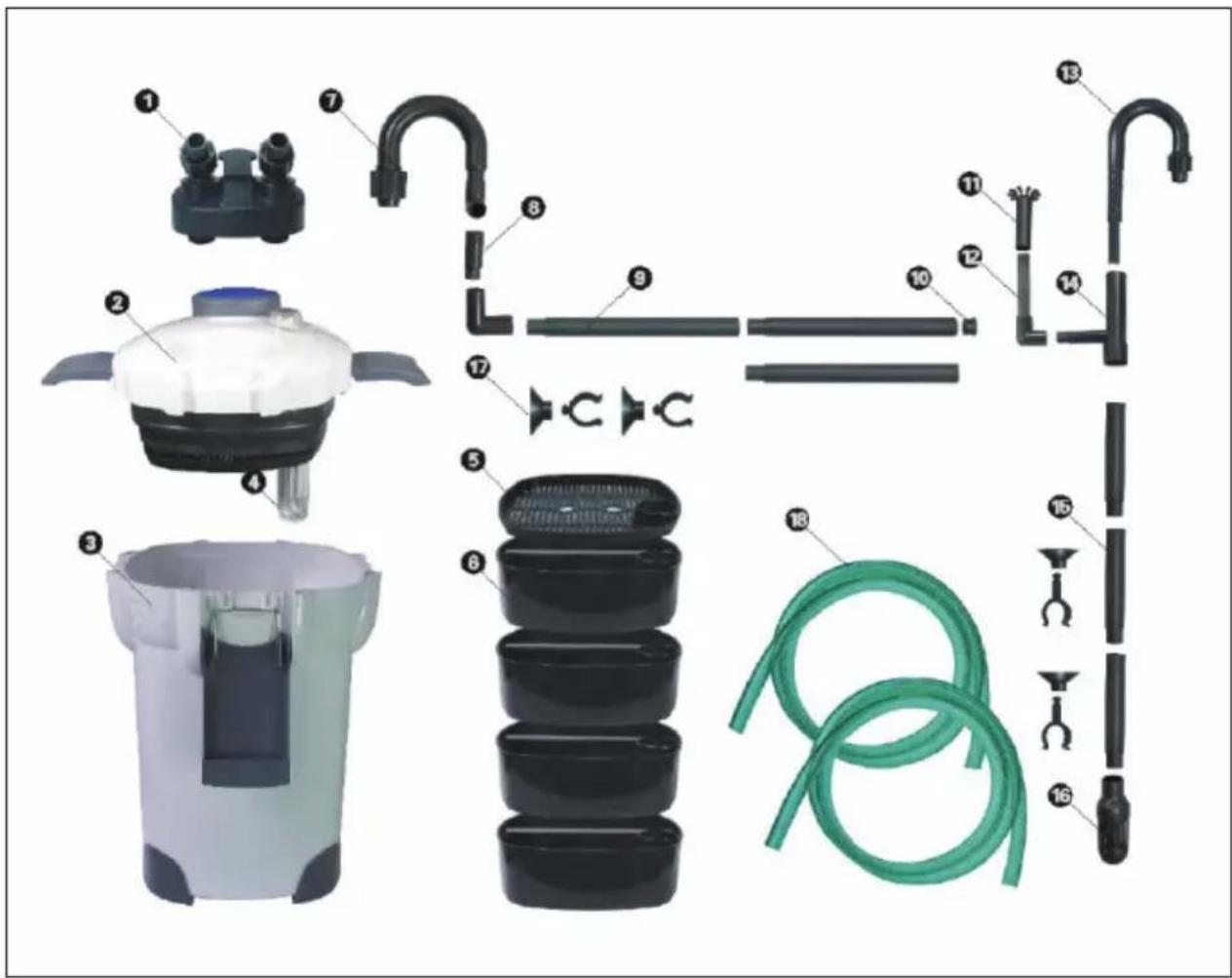

SINGOLI COMPONENTI

1 Ingresso e uscita 10 Copertura del tubo di spruzzo
2 Coperchio 11 Schiumatoio
3 Unità principale 12 Connettore
4 Luce 13 Tubo curvo (ingresso)
5	Copertura del cestello di drenaggio	14 Connettore per lo schiumatoio
6 Cestello di drenaggio 15 Tubo d'ingresso
7 Tubo curvo (uscita) 16 Copertura d'ingresso
8 Connettore 17 Ventosa
9 Tubo di spruzzo 18 Tubi flessibili

Anelli di ceramica (opzionali) Carbone attivo (opzionale)
Cotone biochimicamente reattivo Sfere biologiche (opzionali)

Messa in funzione

1		2	3
1	Come mostrato nella figura 1, aprire per prima cosa le clip di fissaggio (1 e 2) per staccare il coperchio dalla struttura principale.
2	Posizionare il cestello di drenaggio nell'alloggiamento dopo aver inserito il materiale filtrante appropriato. Riposizionare il coperchio e chiuderlo con le due clip (1 e 2).
3	Tirare il tappo di sicurezza per staccare gli ugelli. Per prima cosa, collegare i tubi e le parti laterali dell'acquario. Collegare infine i tubi agli ugelli della pompa. Infine, rimettere al suo posto il componente con gli ugelli.
4		5	6
4	Installare l'impianto come mostrato nella figura 4. Attenzione: il tubo curvo (7) con il tubo di spruzzo (9) è destinato all'uscita del filtro! L'altro tubo curvo (13) è destinato all'ingresso del filtro insieme allo schiumatoio.
5	Premere il tasto blu con decisione e rilasciarlo immediatamente. Quando torna verso l'alto, aspira l'acqua nella pompa (se tutti i tubi e i componenti sono collegati correttamente e saldamente). Non appena il livello dell'acqua nel tubo flessibile/condotto di uscita corrisponde a quello dell'acquario, è possibile collegare il dispositivo alla rete elettrica domestica.
6	Sotto la copertura trasparente si trova l'interruttore on/off.

Cambiare la lampadina

• Sollevare con attenzione il coperchio e metterlo a testa in giù.
• Allentare la vite e rimuovere il telaio del cilindro di quarzo.
• Ruotare lentamente il cilindro in senso antiorario e rimuoverlo con cautela.
• Togliere il vecchio tubo fluorescente e sostituirlo con uno nuovo.
  • Assicurarsi di usare un modello identico.

AVVISO DI SMALTIMENTO

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
