MANUALE UTENTE 257170 BARTSCHER

CAPPE - MANUALE ISTRUZIONE PER L'USO

EN

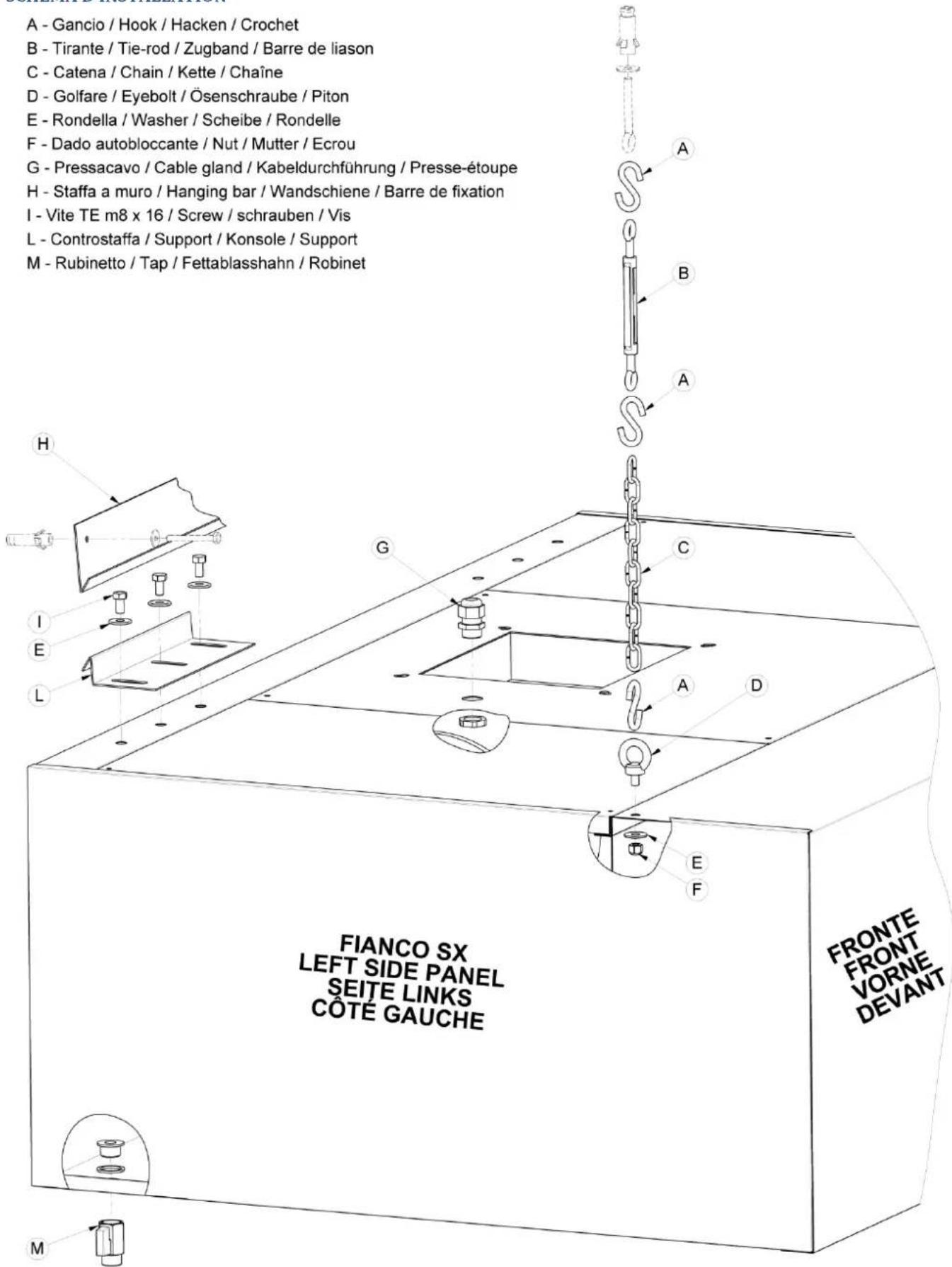

SCHEMA DI INSTALLAZIONE

INSTALLATION DIAGRAM

INSTALLATIONSPLAN

SCHEMA D'INSTALLATION

A - Gancio / Hook / Hacken / Crochet
B - Tirante / Tie-rod / Zugband / Barre de liaison
C - Catena / Chain / Kette / Chaîne
D - Golfare / Eyebolt / Ösenschraube / Piton
E - Rondella / Washer / Scheibe / Rondelle
F - Dado autobloccante / Nut / Mutter / Ecrou
G - Pressacavo / Cable gland / Kabeldurchführung / Presse-étoupe
H - Staffa a muro / Hanging bar / Wandschiene / Barre de fixation
I - Vite TE m8 x 16 / Screw / schrauben / Vis
L - Controstaffa / Support / Konsole / Support
M - Rubinetto / Tap / Fettablasshahn / Robinet

A - Gancio / Hook / Hacken / Crochet B - Tirante / Tie-rod / Zugband / Barre de liason C - Catena / Chain / Kette / Chaîne D - Golfare / Eyebolt / Ösenschraube / Piton E - Rondella / Washer / Scheibe / Rondelle F - Dado autobloccante / Nut / Mutter / Ecrou G - Pressacavo / Cable gland / Kabeldurchführung / Presse-étoupe H - Staffa a muro / Hanging bar / Wandschiene / Barre de fixation I - Vite TE m8 x 16 / Screw / schrauben / Vis L - Controstaffa / Support / Konsole / Support M - Rubinetto / Tap / Fettablasshahn / Robinet FIANCO SX LEFT SIDE PANEL SEITE LINKS CÔTE GAUCHE FRONTE FRONT VORNE DEVANT M

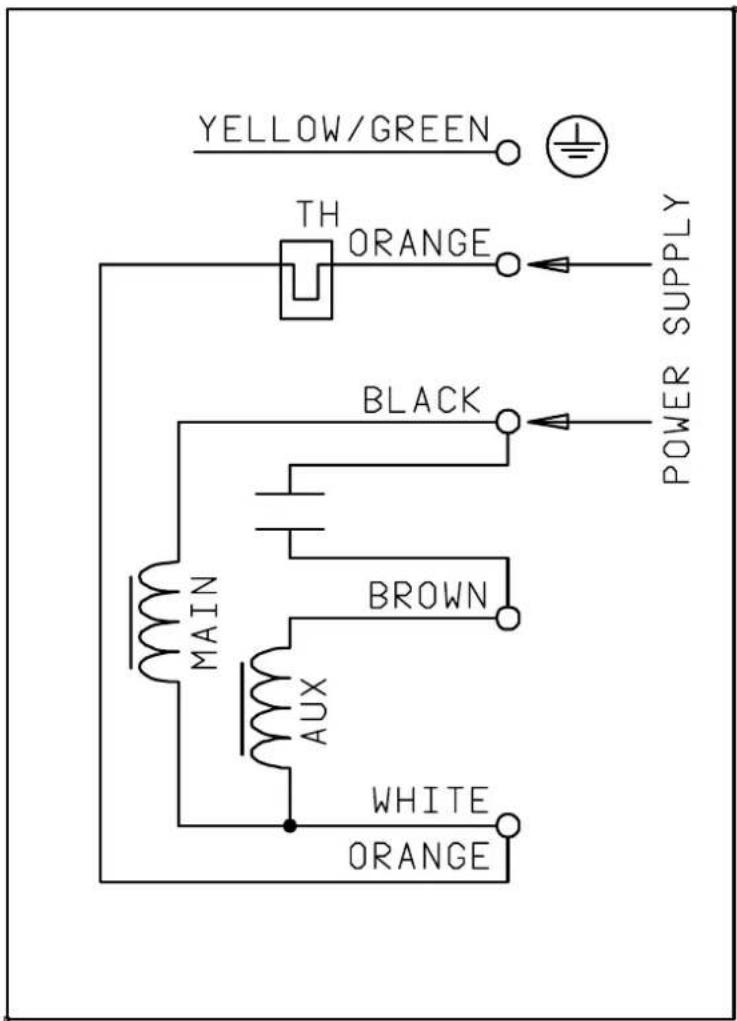

SCHEMA ELETTRICO WIRING DIAGRAM SCHALTPLAN CABLAGE

YELLOW/GREEN TH ORANGE BLACK POWER SUPPLY MAIN BROWN AUX WHITE ORANGE

1. PREMESSE
2. DATI TECNICI
3. INSTALLAZIONE E MESSA IN SERVIZIO
4. NORME GENERALI
5. UTILIZZO DELL'APPARECCHIATURA
6. SMALTIMENTO

1. PREMESSE

In questo paragrafo vengono descri i simboli utilizzati ad idencare la pologia dell'apparecchiatura, le responsabilità ed i diri d'autore. Il presente manuale è relavo alla gamma di cappe. Per maggiori deagli fare riferimento al paragrafo "Da tecnici" (2).

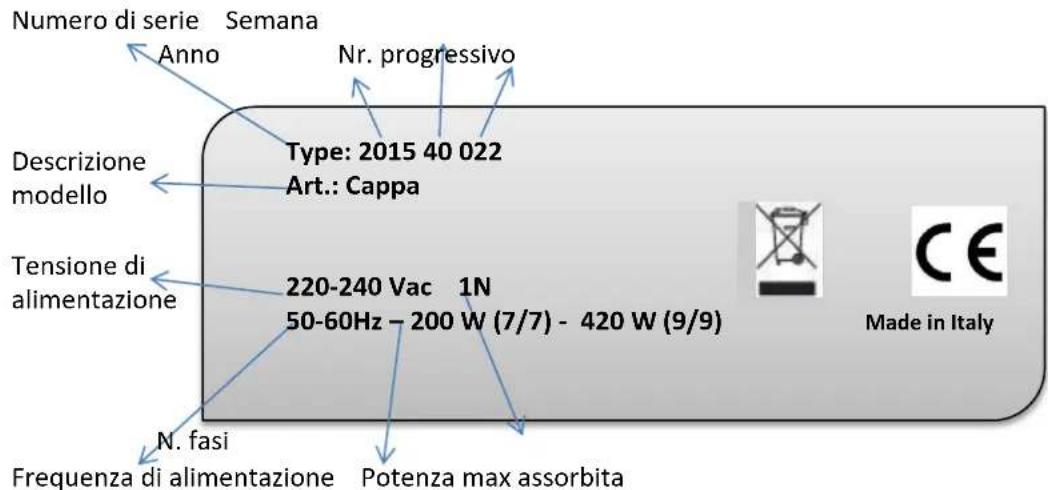

TARGHETTA DI IDENTIFICAZIONE

Numero di serie Semana Anno Nr. progressivo Descrizione modello Type: 2015 40 022 Art.: Cappa Tensione di alimentazione 220-240 Vac 1N 50-60Hz - 200 W (7/7) - 420 W (9/9) N. fasi Frequenza di alimentazione Potenza max assorbita Made in Italy

La targhea caraerisca conene i da idencavi e tecnici del prodoo.
La targhea si trova all'esterno dell'apparecchiatura posta in basso a destra.

ATTENZIONE!

Non rimuovere, manomeere o rendere illeggibile la marcatura „CE" dell'apparecchiatura.
Fate riferimento ai da contenu sulla marcatura „CE“ dell'apparecchiatura per i rappor con il Costruore (ad es. per la richiesta di pezzi di ricambio, ecc.).
All'ao della demolizione dell'apparecchiatura la marcatura "CE" dovrà essere distrua.

Il presente manuale è destinato esclusivamente alla consultazione da parte dell'operatore, i cui contenu sono sogge a cambiamen senza preavviso. Il costruore si riserva il diritto di cessare la produzione di qualsiasi modello e/o introdurre modiche senza per questo essere in obbligo di eeuare tali modifiche ai prodo precedentemente forni e non risponde di eventuali errori di trascrizione o di stampa.

Si declina ogni responsabilità per danni e anomalie di funzionamento causa da:

• Inosservanza delle istruzioni contenute nel presente manuale;
• Modiche o manomissioni dell'apparecchiatura;
• Interven da parte di personale non specializzato;
• Carenza manutenva;

• Uso improprio dell'apparecchiatura;
  • Even eccezionali ed imprevedibili;
  • Non applicazione delle disposizioni vigen nel paese di ulizzo in materia di sicurezza, igiene e salute sul luogo di lavoro;
  • Il datore di lavoro è responsabile delle formazione periodica del personale sull'ulizzo e sulle normave di sicurezza e prevenzione degli incendi.

2. DATI TECNICI

SERIE CAPPE AD ALIMENTAZIONE ELETTRICA

Tensione di alimentazione	V	220-240
Frequenza	Hz	50-60
Potenza max assorbita	W (7/7) (9/9)	200/420
Corrente max assorbita	A (7/7) (9/9)	2/3,15
Variazione max di tensione		+/- 10%
Variazione max di frequenza	connuava	+/-1%
Variazione max di frequenza	Breve periodo	+/- 2%

ATTENZIONE!

L'impianto dell'energia elerica ed i locali di installazione degli apparecchi devono corrispondere alle norme di sicurezza, annfortunische ed annendio in vigore nel paese di ulizzo. In caso contrario il Costruore non risponderà di danni dire od indire a persone e cose.

3. INSTALLAZIONE E MESSA IN SERVIZIO

ATTENZIONE!

I lavori sugli impian elerici vanno esegui esclusivamente da un elericista specializzato.

Prima di eseguire il collegamento elerico procedere come segue :

Rimuovere l'imballo, togliere la pellicola proteva avendo cura di non graare le superci con forbici o lame;
Durante gli spostamen non spingere ne trascinare l'apparecchiatura allo scopo che non si rovesci;
Sollevare l'apparecchiatura a mezzo carrello elevatore a forche, avendo cura di poggiarla sopra ad un pallet prestando aenzione che il carico non sia sbilanciato;
Posizionare l'apparecchiatura in modo da garanrne la stabilità, intervenendo se necessario sulla parte muraria, avendo cura che l'altezza da soo la cappa al pavimento sia di 1900/2000 mm e che l'area perimetrale debordi di circa 200 mm rispeo all'area degli apparecchi di coura;
Eseguire il montaggio utilizzando i golfari e le catene forni in dotazione. Qualora il solaio sia costruito con laterizi vuo si possono ulizzare i tasselli chimici a ala (non in dotazione);

ATTENZIONE!

I golfari e le catene sono dimensionate unicamente per sorreggere il peso della cappa.

Segnare sul soo o sulla parete con debi riferimen i pun per il montaggio dei tasselli e procedere alla foratura del muro;
Innestare i tasselli e procedere al correo dimensionamento delle catene;
Montare i golfari direamente sulla cappa ulizzando i fori già previs sul bordo superiore;
Collegare i golfari mediante le catene e i ganci ad "S";
Collegare l'apparecchiatura ad un camino di sicura ecienza direamente all'esterno di dimensioni adeguate alla portata d'estrazione della cappa;
Accertarsi che la tensione di alimentazione dell'apparecchiatura indicata nella targhea caraerisca dei da nominali corrisponda alla tensione di rete;

Vericare che l'alimentazione elerica dell'impianto sia predisposta e in grado di sostenere l'eevo carico di corrente, oltre ad essere eseguita la regola dell'arte e le norme in vigore nel paese di ulizzo dell'apparecchiatura;
Accertarsi che sia già presente un eciente impianto di messa a terra a cui collegare la macchina;
In caso di collegamento direo alla rete (senza spina), è necessario prevedere un dispositivo che assicuri la disconnessione della rete, con una distanza di apertura dei conta che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione;
Il variatore di velocità, fornito come accessorio, va posizionato in un punto facilmente accessibile, proteo dagli ur e lontano da fon di calore; per il collegamento aenersi allo schema riportato all'interno del regolatore stesso;
Le lampade, fornite come accessorio, vanno collegate ai cavi di alimentazione (220 V monofase);
In caso di dubbi sul funzionamento del collegamento equi potenziale di terra o su aspe lega alla sicurezza elerica, sooporre l'impianto ad un controllo da parte di un elericista qualicato, il simbolo seguente idenca il collegamento equipotenziale:

Il produore si riene sollevato da ogni rivalsa in caso di collegamento eseguito dall'utilizzatore o da personale non qualicato.

ATTENZIONE!

Alla ne dell'installazione smalre gli imballi secondo le norme vigen nel paese di ulizzo.

Questa apparecchiatura è studiata per oenere prestazioni e rendimen eleva e dovrà essere desnata unicamente all'uso per il quale è stata espressamente concepita e cioè per l'aspirazione dei fumi durante la coura. Ogni altro uso è da ritenersi improprio.

ATTENZIONE!

Evitare qualsiasi manipolazione di par senza adeguate protezioni.
Eseguire l'installazione in locali sucientemente area.

4. NORME GENERALI

Il Costruore declina ogni responsabilità derivante da manomissione dell'apparecchiatura. Essa è destinata all'ulizzo da parte di personale specializzato che va periodicamente addestrato al suo ulizzo e informato sulle norme di sicurezza nonché sulla prevenzione degli incendi. Nell'apparecchiatura sono presen rischi di natura termica ed elerica, pertanto, durante il normale ulizzo, evitare qualsiasi manipolazione di par calde senza adeguata protezione. Durante la manipolazione periodica si devono adoare adegua comportamen e precauzioni.

ATTENZIONE!

I lavori sugli impian elerici vanno esegui esclusivamente da un elericista specializzato

5. UTILIZZO DELL'APPARECCHIATURA

Accendere l'interruore installato a monte dell'apparecchiatura.

Controllare l'ecacia del sistema aenendosi alle diverse speciche previste (assorbimenti elerici, portata d'aria, controllo funzionalità luci).

A ne servizio premere disinserire l'interruore posto a monte dell'apparecchiatura.

La pulizia dell'apparecchiatura deve essere eseguita con un panno inumidito con una soluzione di acqua e detergente neutro e poi asciugata con panno morbido.

Nel caso di lunga inavità, conservare in luogo asciuo.

6. SMALTIMENTO/ RICICLAGGIO

A ne vita del prodoo per evitare che l'apparecchiatura venga dispersa nell'ambiente procedere allo smaltimento nel rispetto delle norme vigenti nel paese di ulizzo.
