MANUALE UTENTE Victoria Downdraft Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 60

Montaggio 62

Utilizzo 69

Pulizia e manutenzione 70

Ricerca e correzione degli errori 72

Indicazioni per la tutela dell'ambiente 73

Avviso di smaltimento 73

Produttore e importatore (UK) 73

DATI TECNICI

Numero articolo	10046292, 10046293, 10046598, 10046599
Alimentazione 220-240 V ~ 50 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
• Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è sufficiente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insufficiente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un'areazione sufficiente.
• La cassetta a muro per areazione o sfiato da sola non garantisce un'areazione sufficiente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affluire nella stanza attraverso aperture permanenti come porte, finestre, in combinazione con una cassetta a muro per areazione o sfiato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

MONTAGGIO

Durante il montaggio, è necessario rispettare esattamente la distanza minima tra cappa e piano di cottura e seguire i passaggi e le indicazioni aggiuntive.

Nella modalità di scarico all'aperto (a- vedere anche avvertenze per il montaggio), i vapori vengono aspirati tramite un anello di collegamento fissato al tubo di scarico.

Il diametro del tubo di scarico deve corrispondere a quello dell'anello di collegamento

Se si utilizza o si prevede di utilizzare una valvola di ritorno per il fumo, è necessario controllare se il tubo di scarico si lascia aprire e chiudere liberamente dopo l'installazione. La cappa aspirante può essere dotata di una apertura aspirante (sopra) o due (sopra e dietro).

La cappa viene normalmente configurata per l'utilizzo con apertura in alto come cappa aspirante. Le aperture non necessarie devono essere dotate di una copertura in plastica. Questa copertura in plastica può essere rimossa facilmente ruotando in senso antiorario e può essere posizionata opzionalmente su un'altra apertura che non è necessaria.

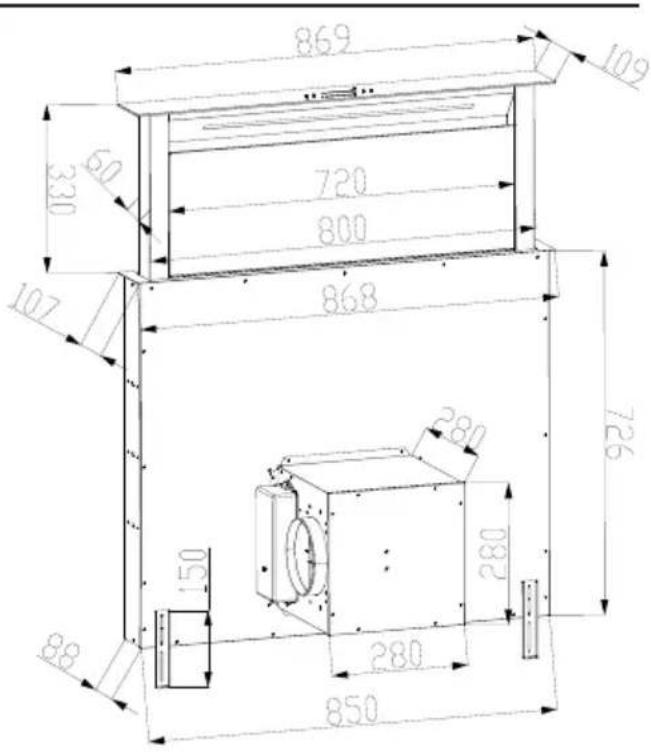

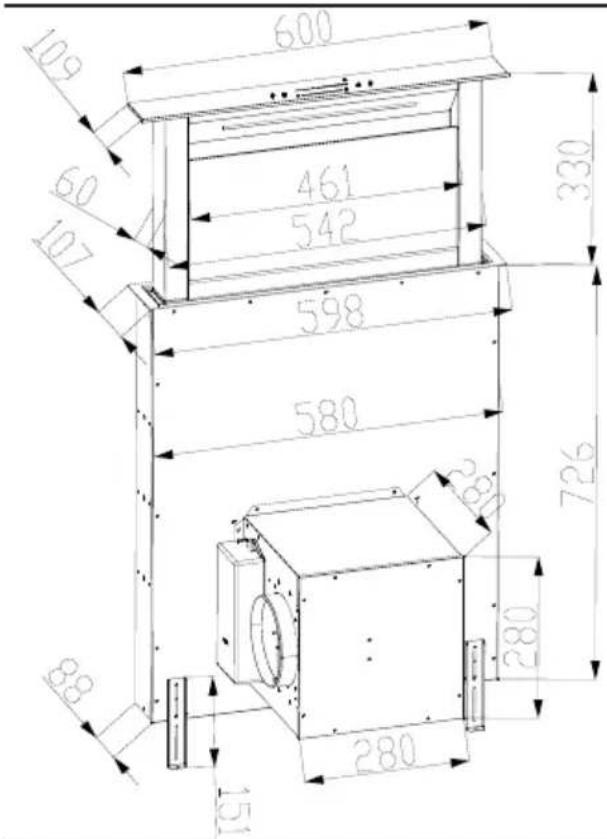

10046292, 10046293 10046598, 10046599

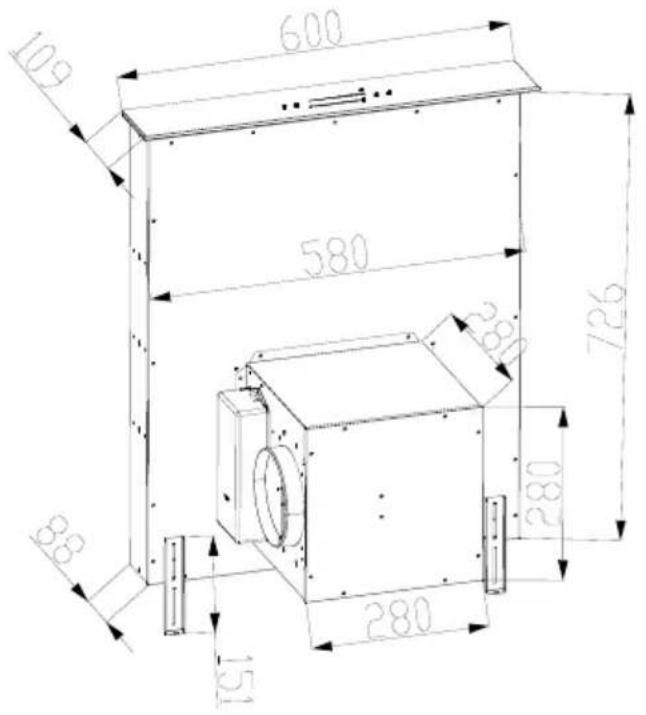

600 109 60 107 461 542 330 598 580 726 88 280 280 151

869 109 330 720 800 107 868 280 926 150 280 88 280 850

Utilizzo della cappa aspirante come cappa di scarico dell'aria (con scarico verso l'esterno)

Se la cappa aspirante è dotata di filtro ai carboni attivi nella configurazione di fabbrica, è necessario rimuoverlo. Il filtro ai carboni attivi è utile solo se si utilizza la cappa in funzione di ricircolo.

Modificare la cappa aspirante per la funzione di ricircolo

Se si desidera utilizzare la cappa aspirante in funzione di ricircolo, è necessario montare il filtro/i filtri ai carboni attivi al motore prima di utilizzare la cappa. In alcuni modelli, i filtri ai carboni attivi sono inclusi in consegna. In caso contrario è necessario acquistare il filtro/i filtri ai carboni attivi presso il fornitore della cappa aspirante.

Collegamento alla rete elettrica

Prima di collegare la cappa aspirante, assicurarsi che la tensione indicata (V) indicata sulla targhetta del dispositivo corrisponda a quella della rete elettrica. Non installare il dispositivo se i dati sulla targhetta del dispositivo non corrispondono con la tensione della rete elettrica. La targhetta si trova all'interno del dispositivo, dietro al filtro antigrasso.

Se il dispositivo non è dotato di spina di collegamento, deve essere montato un interruttore a due poli con una larghezza di apertura minima di 3 mm da un tecnico autorizzato e in un luogo facilmente accessibile, conformemente alle norme.

Se la cappa aspirante è dotata di spina standard, collegarla a una presa di corrente facilmente accessibile.

Installazione del filtro ai carboni attivi

Il manuale di montaggio per il filtro ai carboni attivi si trova nell'imballaggio. Per il montaggio del filtro ai carboni attivi, è necessario rimuovere il filtro/i filtri antigrasso, installare il filtro/i filtri ai carboni attivi e rimontare il filtro/i filtri antigrasso.

109 600 580 726 88 280 280 151

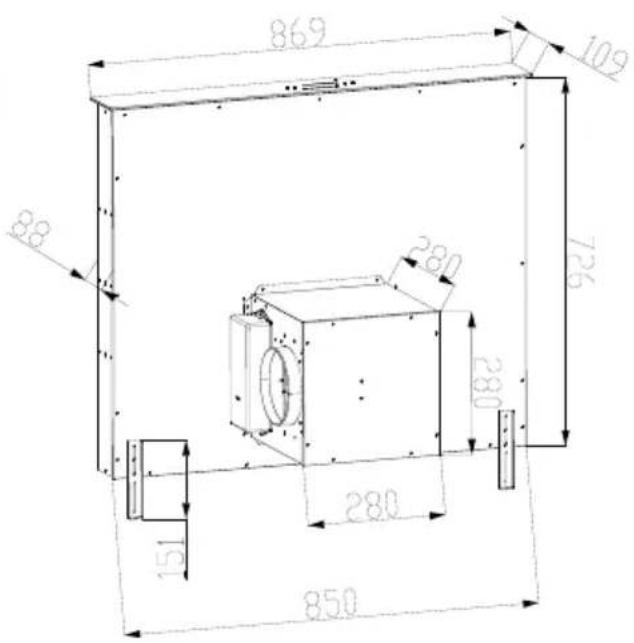

869 109 88 280 726 280 280 151 850

Installazione: 10046292, 10046293

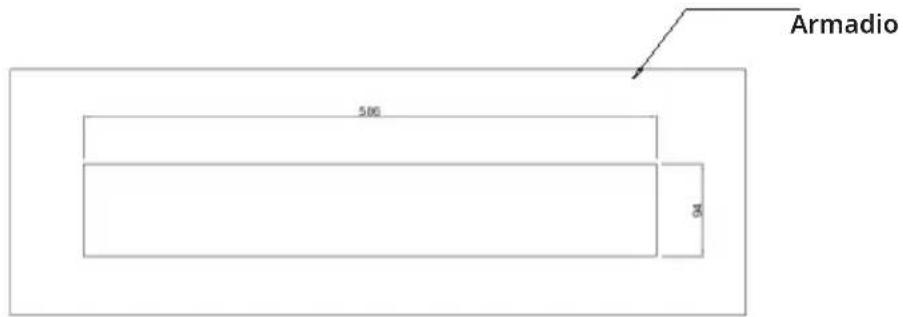

Dimensione del foro: 586 x 94 mm

Armadio 500 30

Installazione: 10046598,10046599

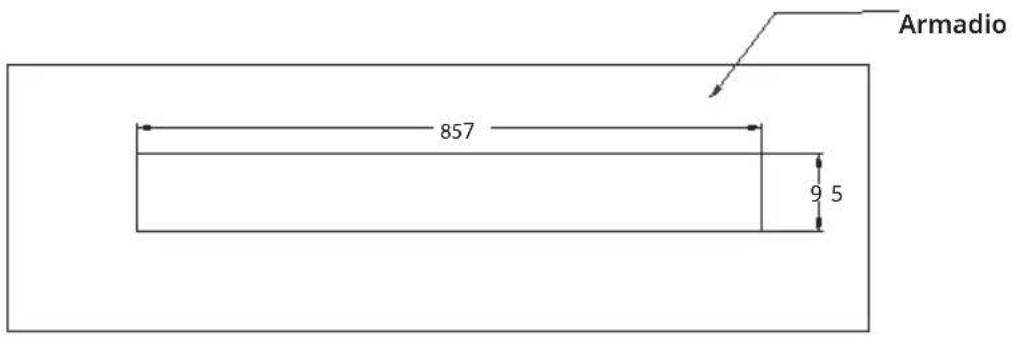

Dimensione del foro: 857 x 95 mm

Armadio 857 9 5

ø 15cm 1x 2x

Procurarsi un condotto dell'aria di scarico da 150 mm con due fascette stringitubo (non incluse nella consegna!).

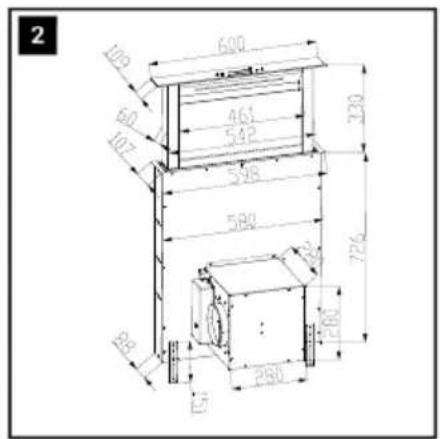

2 600 461 542 330 598 726 88 151 280

Predisporre il piano di lavoro con le aperture appropriate per l'impianto di ventilazione.

Predisporre la superficie di lavoro con un'apertura per il piano cottura.

Inserire l'impianto di ventilazione nell'apertura e collegarlo con le guide di fissaggio centrali sotto il piano di lavoro e con l'alloggiamento.

• Montaggio del motore:
- È possibile collegare il motore a destra o a sinistra dell'alloggiamento dello scarico.
- Poi collegare le diverse pale del rotore e controllare il funzionamento del dispositivo.

Nota: Il sistema di ventilazione ha dei bordi taglienti. Indossare guanti protettivi.

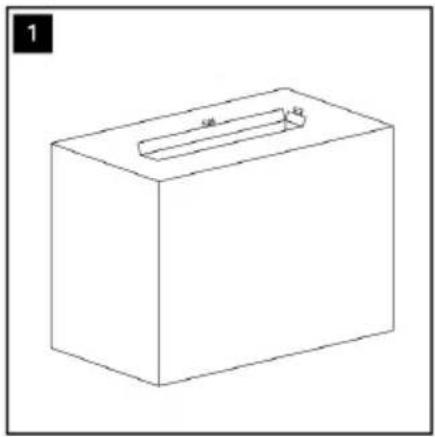

Praticare i fori 585x93 sopra l'armadio di installazione in base alle dimensioni della canna. Nota: i fori per il montaggio devono essere eseguiti in base alle dimensioni del disegno.

Predisporre il piano di lavoro con un'apertura per il piano cottura.

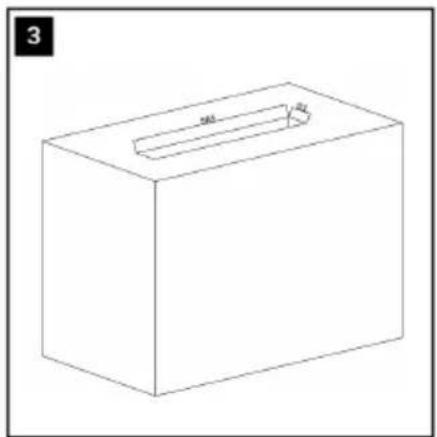

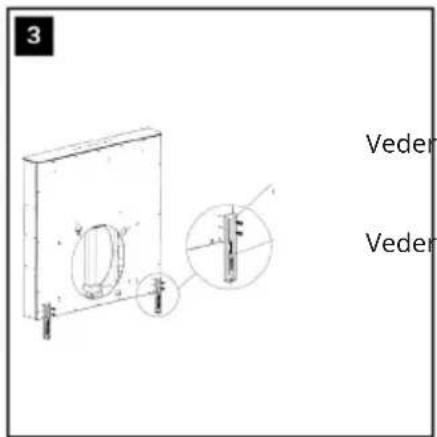

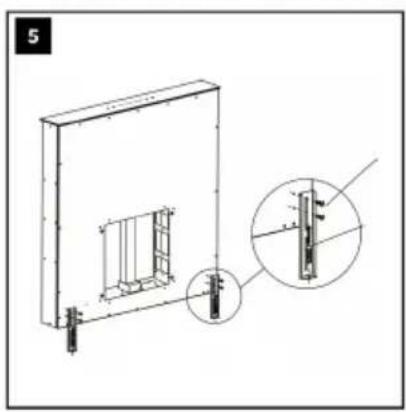

3 Veder Veder

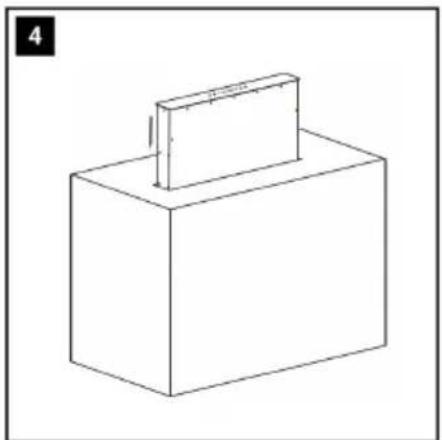

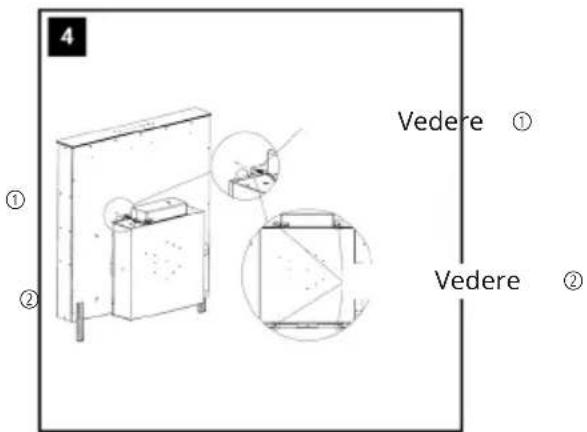

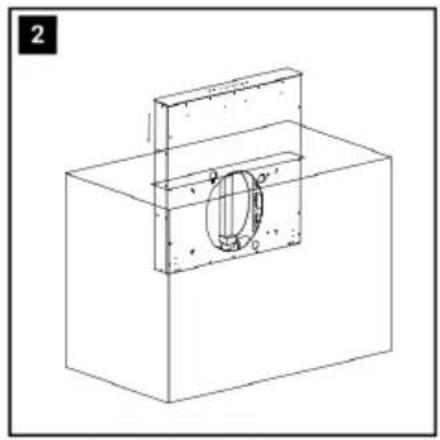

4 ① ② Vedere ① Vedere ②

1. Fissare il soffietto all'alloggia-

mento con le viti D1.0030 ST 4.0x8.

1. È necessario realizzare 4 fori

utilizzare 4

1. Una volta che l'annogliamento si trova nella posizione corretta,

viti filettate ST 4,0x8 per fissarlo.

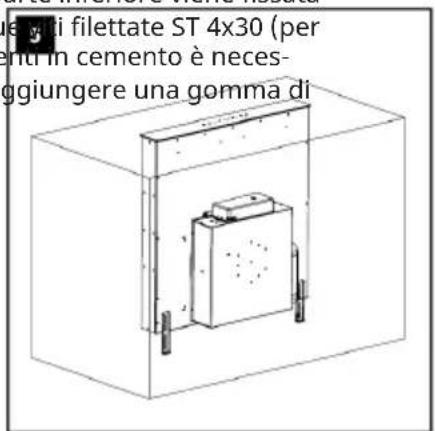

1. La parte inferiore viene fissata con due uniti filettate ST 4x30 (per i pavimenti in cemento è necessario aggiungere una gomma di

espansione).

ne viti filettate ST 4x30 (per enti in cemento è neces- ggiungere una gomma di

L'installazione è ora completa.

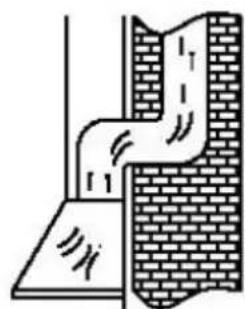

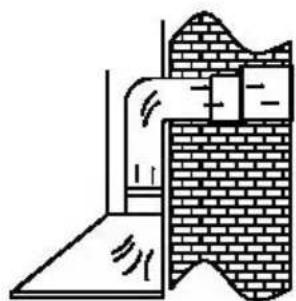

Tubo di scarico

1 Uscita dell'aria verso l'esterno

2 Uscita dell'aria tramite un sistema di ventilazione

- Il condotto di scarico deve essere il più corto e diritto possibile. - Per evitare un rumore eccessivo o una riduzione delle prestazioni di aspirazione, il diametro del tubo di scarico non deve essere inferiore a 150 mm.

- Usare o formare solo curvature con un ampio raggio.

• Le curvature di piccolo raggio riducono la capacità di aspirazione del cappa.

- Per il condotto di scarico dell'aria, utilizzare solo tubi lisci o flessibili in materiali non combustibili.

- Se il condotto dell'aria di scarico è posato orizzontalmente, ci deve essere una pendenza minima di 1 cm per metro o un angolo di inclinazione di 2°. Altrimenti, la condensa potrebbe penetrare nel motore del cappa aspirante.

- Se l'aria di scarico viene condotta in un canale di scarico, l'estremità del raccordo di collegamento deve essere diretta nella direzione del flusso.

- Se il tubo di aspirazione passa attraverso stanze fredde, soffitte, ecc., ci può essere un brusco calo di temperatura nelle singole sezioni del tubo, che può portare alla formazione di condensa. Questo rende necessario isolare la conduttura.

- In alcuni casi, è necessario installare una barriera di condensazione oltre a un isolamento sufficiente. Il produttore lavora costantemente all'ulteriore sviluppo dei suoi prodotti. Si prega di notare che non si escludono cambiamenti dei prodotti per quanto riguarda la forma, l'attrezzatura e la tecnica.

- Il produttore non è responsabile di eventuali errori derivanti dal mancato rispetto delle informazioni e delle disposizioni di cui sopra.

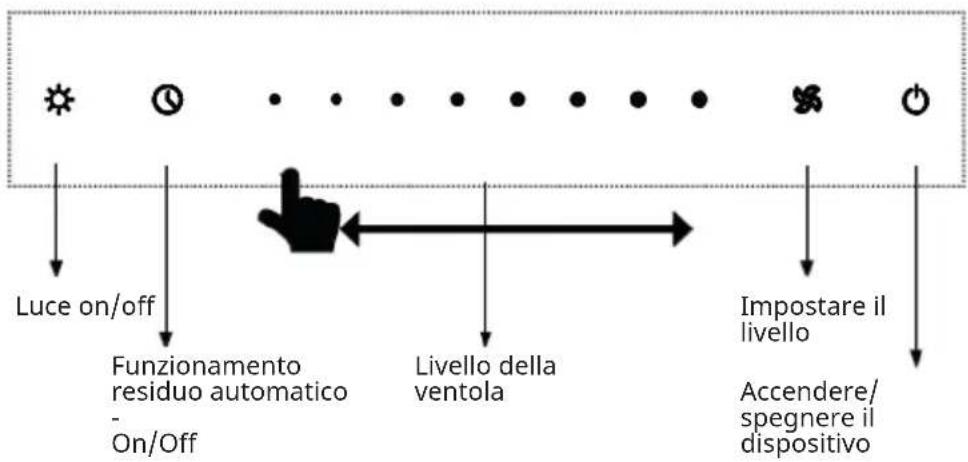

Pannello di controllo

Sollevare/abbassare la cappa:

Se si preme il tasto di accensione/spegnimento per 2 secondi, la cappa si solleva e rimane nella posizione più alta possibile. Premere nuovamente il tasto per far abbassare la cappa.

Importante: verificare che il tubo non sia bloccato o intasato durante il sollevamento e l'abbassamento. Si corre il rischio di sollevare un contenitore (impugnatura, ecc.) e di rovesciare potenzialmente il contenuto bollente.

Impostare il livello di potenza:

In modalità di lavoro, premere brevemente il pulsante di controllo della velocità per aumentare la velocità di un livello (dal livello 1 al livello 8). Tenere premuto il pulsante di controllo della velocità per attivare la funzione. Dopo 5 minuti, la velocità passa automaticamente al livello 8.

È possibile ridurre o aumentare la potenza con il cursore. A tal fine, toccare direttamente il livello desiderato o spostarsi avanti e indietro sul pannello di controllo (sotto la barra del livello illuminata) fino a raggiungere l'intensità desiderata. Il livello di potenza viene mostrato nella parte superiore del display.

Attivare il tempo di funzionamento residuo automatico:

A dispositivo in funzione, premere il tasto per il tempo di funzionamento residuo automatico. Quando inizia a lampeggiare, il funzionamento residuo automatico è attivato.

PULIZIA E MANUTENZIONE

Prima di effettuare pulizia e manutenzione, è necessario scollegare la cappa dalla rete elettrica, staccando la spina o spegnendo l'interruttore di sicurezza in casa o svitando completamente il fusibile avvitabile.

• Non utilizzare pulitori a vapore per pulire la cappa aspirante.
- Non utilizzare detergenti a base di alcool con superfici nere opache per pulire il dispositivo. Potrebbero risultare scolorimenti.
- La mancata osservanza delle indicazioni relative a pulizia e manutenzione può causare il rischio d'incendio dovuto ad accumuli di grasso.
- I filtri antigrasso sul dispositivo devono essere puliti o sostituiti a intervalli regolari.
- Filtri pieni di grasso possono prendere fuoco rapidamente e causare anche odori spiacevoli.
- Filtri antigrasso otturati da particelle di sporco influenzano sensibilmente il funzionamento del dispositivo.
- Quando si pulisce la zona degli elementi di controllo, assicurarsi che non penetri acqua nelle componenti elettroniche

Avvertenze speciali per dispositivi con alloggiamento in acciaio inox

• Per la pulizia delle superfici in acciaio inox, utilizzare un prodotto apposito acquistabile sul mercato che non sia abrasivo.
• Si consiglia il trattamento con un prodotto per la conservazione dell'acciaio inox, in modo da evitare la rapida formazione di sporco sulla superficie.
• Distribuire il prodotto con un panno morbido, in modo da coprire la superficie e senza utilizzarne troppo.
• Non utilizzare mai un detergente per acciaio inox vicino agli elementi di controllo.
• Quando si puliscono i filtri in metallo, fare attenzione a non danneggiare la rete.
• Una pulizia troppo frequente o l'utilizzo di detergenti aggressivi possono causare scolorimenti alla superficie metallica.
• Questo non ha conseguenze sulla funzionalità del filtro e non è motivo di reclamo.

Sostituzione del filtro antigrasso

• Sostituire mensilmente il filtro in carta.
• Sostituire i filtri antigrasso in carta con allarme ogni due mesi o quando il colore della superficie diventa visibile tra le aperture della maglia. Questo filtro è colorato su un lato; dopo l'installazione, questa colorazione non deve essere visibile attraverso le aperture della maglia.
• I filtri antigrasso in espanso devono essere messi in acqua calda e sapone una volta al mese per 1-2 ore. Non strizzare; se necessario, ripetere la procedura e sostituire il filtro dopo un massimo di 5-6 lavaggi.

- I filtri in metallo non devono essere sostituiti quando sono troppo pieni, ma lavati a mano o in lavastoviglie (60°) una volta al mese. Far asciugare per bene il filtro e reinserirlo nella cappa aspirante facendo attenzione. Non utilizzare detersivi per piatti alcalini (valore pH superiore a 7).

Filtro ai carboni attivi

a) I tradizionali filtri ai carboni attivi (solitamente rotondi) non possono essere lavati o riutilizzati. In caso di normale utilizzo e in base alle dimensioni, sostituirli ogni 4-6 mesi. Rispettare le indicazioni sulla confezione.
b) I filtri ai carboni attivi lavabili e riutilizzabili (solitamente quadrati) devono essere lavati in lavastoviglie una volta al mese con normale detersivo per piatti e il programma intensivo (alla temperatura massima). I filtri ai carboni attivi lavabili e rigenerabili assorbono gli odori della cucina per un massimo di 3 anni, se lavati ogni mese. Il filtro deve poi essere sostituito con uno nuovo.

I filtri ai carboni attivi lavabili e riutilizzabili devono essere lavati separatamente, per evitare accumuli di resti di cibo, che possono risultare poi in odori spiacevoli. Dopo il lavaggio, il filtro ai carboni attivi lavabile e riutilizzabile deve essere riattivato. A tal fine, è necessario asciugare il filtro in forno a 100 °C per 10 minuti. Leggere sulla confezione se il filtro ai carboni attivi è lavabile e rigenerabile. Ogni volta che si lava o sostituisce un filtro antigrasso o ai carboni attivi, dopo averlo rimosso, pulire con uno sgrassante delicato tutti i componenti del lato inferiore della cappa. Per la pulizia quotidiana delle superfici esterne della cappa, utilizzare un panno morbido inumidito con alcool o con un detergente liquido delicato. Non utilizzare mai detergenti abrasivi.

AVVERTENZA

Questo dispositivo ha una barra LED integrata. La barra LED non deve essere sostituita.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile ca	usa Soluzioni
La luce si accende, ma la ventola non funziona.	La ventola è guasta. Spegnere il dispositivo e farlo controllare da un tecnico.
	Il motore è danneggiato.
Luce e ventola non funzionano.	La lampadina è bruciata. Sostituire la lampadina con una uguale.
	La spina non è collegata. Collegare la spina.
Il dispositivo vibra. La pala	del rotore è guasta.	Spegnere il dispositivo e farlo controllare da un tecnico.
	Il motore non è montato correttamente.
	Il dispositivo non è ben fissato alla parete.	Staccare il dispositivo dalla parete e assicurarsi che il sistema di aggancio sia ben posizionato
Cattiva capacità aspirante.	La distanza tra fornello e cappa è eccessiva.	Montare la cappa aspirante in modo che sia a 65-75 cm dal piano cottura.

INDICAZIONI PER LA TUTELA DELL'AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:

Scheda prodotto
Regolamento delegato (UE) n. 65/2014
Nome o marchio del fornitore Klarstein
Identificativo del modello 10046292, 10046293
Consumo annuo di energia 19,6 kWh/anno
Classe di efficienza energetica A
Efficienza fluidodinamica 40,0
Classe di efficienza fluidodinamica A
Efficienza luminosa 69,3 lux/W
Classe di efficienza luminosa A
Efficienza del filtraggio dei grassi 63,9 %
Classe di efficienza di filtraggio dei grassi E
Flusso d'aria (potenza minima in condizioni d'uso normale)	263 m^3/h
Flusso d'aria (potenza massima in condizioni d'uso normale)	640 m^3/h
Flusso d'aria (condizioni d'uso intenso o boost) 714 m^3/h
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza minima in condizioni d'uso normale)	52 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza massima in condizioni d'uso normale)	68 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (condizioni d'uso intenso o boost)	72 dB
Consumo di energia in modo spento (W) 0,49 W
Consumo di energia in modo standby (W) 0,93 W

Modello immesso sul mercato dell'Unione da 01/06/2024.

Numero di registrazione EPREL: 2032343

https://eprel.ec.europa.eu/qr/2032343

Fornitore: Chal -Tec GmbH (Rappresentante autorizzato)

Sito web:

Servizio di assistenza alla clientela:

Telefono: [phone]

Indirizzo:

Wallstraße 16

10179 berlin

Germania

Scheda prodotto
Regolamento delegato (UE) n. 65/2014

Nome o marchio del fornitore Klarstein
Identificativo del modello 10046598, 10046599
Consumo annuo di energia 20,3 kWh/anno
Classe di efficienza energetica A++
Efficienza fluidodinamica 40,0
Classe di efficienza fluidodinamica A
Efficienza luminosa 47,3 lux/W
Classe di efficienza luminosa A
Efficienza del filtraggio dei grassi 63,9 %
Classe di efficienza di filtraggio dei grassi E
Flusso d'aria (potenza minima in condizioni d'uso normale)	323 m^3/h
Flusso d'aria (potenza massima in condizioni d'uso normale)	604 m^3/h
Flusso d'aria (condizioni d'uso intenso o boost) 714 m^3/h
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza minima in condizioni d'uso normale)	52 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza massima in condizioni d'uso normale)	68 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (condizioni d'uso intenso o boost)	72 dB
Consumo di energia in modo spento (W) 0,43 W

Modello immesso sul mercato dell'Unione da 01/11/2024.

Numero di registrazione EPREL: 2178871

Fornitore: Chal -Tec GmbH (Rappresentante autorizzato)

Servizio di assistenza alla clientela:

Telefono: [phone]

Estimado cliente:
