MANUALE UTENTE MAUI G2 SPS LD Systems

MISURE PRECAUZIONALI 63-64

INTRODUZIONE 64

COMPONENTI 64-65

ADATTATORE PER COLONNA DEGLI ALTOPARLANTI 66

ADATTATORE PER SUBWOOFER 66

MONTAGGIO A PARETE LDMG2IK1 67

MISURE DELLA GUIDA DI MONTAGGIO 68

MONTAGGIO A PARETE LDMG2IK2 69

MISURE DELLA PIASTA DR MONTAGGIO 70

POSIZIONAMENTO DEL SUPPORTO INCLINABILE E ORIENTABILE

70

MONTAGGIO LDMG2SPS 71

DATI TECNICI 72-74

DICHIARAZIONI DEL PRODUTTORE 74

ENGLISH

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantisco un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attendamente questo manuale d'uso per utilizzato al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagna web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni e leistruzioni in un luogo sicuro.
   3.Seguire le istruzioni.
3. Rispettare tutte le avventenze. Non rimuovere dal dispositiivo leindicazioni sulla sicurezza o altre informazioni.
4. Utilizzare il dispositorio solo nei modi previsti dal manuale.
5. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
6. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
7. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
8. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.

9. Le fissure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.

10. Non attivare il dispositivo nelle immedite vicinanze di acqua (questo punto non interessia i dispositivi specifici per l'esterno, per i quali valgono le speciali indicatori riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.

11. Accertarsi che all'internalo del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenti liquidi, quali vasi, tazze o bicchieri.
12. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
13. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
14. Non après né modificare il disposativo.
15. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
16. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
17. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggett o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
18. Per la pulizia del disposativo utiliserune panno pulito.
19. Rispettare le leggi sullo smaltimento in vigore nel Paese di installatione. Al momento di smaltire I'imballo, separare la plastica alla carta e dal cartone.
20. I sacchetti di plastica devono essere tenuti lontani alla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre nella spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarme la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusabile continua a salute, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare complemente il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
9. Per staccare un disposito provvisto di presa Volex, e prima necessario sbloccare la relativa spina Volex del disposito stesso. Tirando il cavo di rete, pero, il disposito potrebbe spostarsi e cadere, provocando danni alle persono o di altre genere. Prestare quando la più scrupolosa attenzione durante la posa dei cavi.
10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sopposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il significo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che sono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avvertimento! Questo significato indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impiego. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.

Avertimento! Questo dispositivo è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avertimento! Questo dispositorio non è destinato all'uso nei climi tropicali.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetti alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: l'utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che sono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

INTRODUZIONE

I set di montaggio delle colonne degli altoparanti della series MAUI G2 rappresentano una soluzione di montaggio elegante, sobria e flessibili. I set compendono due adattatori provvisti di presa speakON compatibile, raccordo per morsettiera e presa multipin per il collegamento delle colonne al subwoofer. Tutti i set sono disponibili in bianco o in nero.

NOTA IMPORTANTE: per il montaggio remoto assicurarsi di utilizzato sempre entrambi gli elementi della colonna e non solo l'elemento superiore, poché in caso contrario il rilevamento automatico non funzionera correttamente e ilsystema potrebbe essere danneggiato.

COMPONENTI

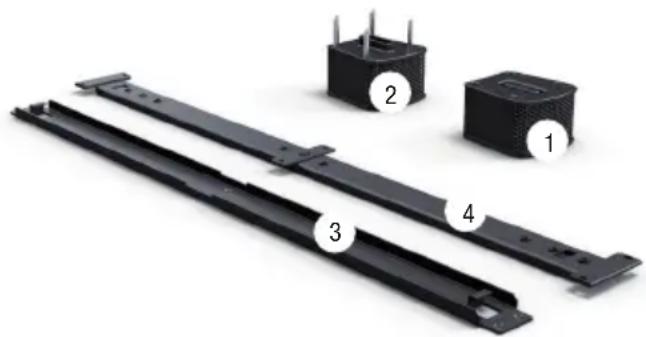

Set di installatione per il montaggio piatto a parete delle colonne degli altoparlandi MAUI11G2 e MAUI28G2

LDMG2IK1 (nero)

LDMG2IK1W (bianco)

1. Adattatore per il collegamento alla colonna degli altoparlanti (con collegamento speakON compatible, raccordo per morsettiera e connettore per morsettiera)
2. Adattatore per il collegamento al subwoofer MAUI G2 (con collegamento speakON compatibile, raccordo per morsettiera e connettore per morsettiera)
3. Guida di montaggio per il montaggio a parete verticale
4. Guida di supporto per l'installazione sulla colonna degli altoparlanti

(Inclusi 1 set di viti per il montaggio della guida di supporto alla colonna degli altoparlanti e 1 vite di sicurezza, attrezzo necessario: brugola da 3mm e 4mm )

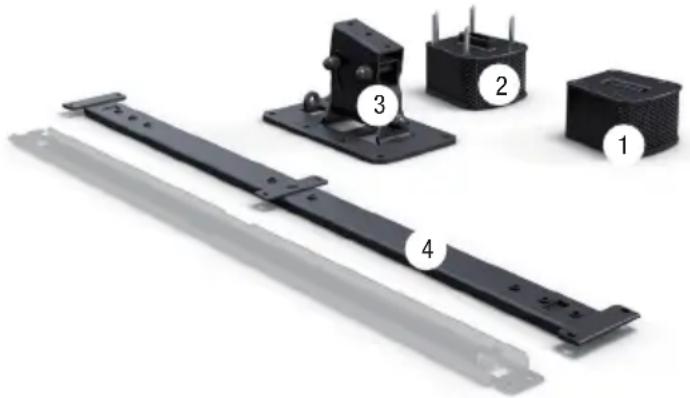

Set di installatione con meccanismo inclinabile e orientabile per il montaggio a parete delle colonne degli altoparlanti MAU11G2 e MAUI28G2

LDMG2IK2 (nero)

LDMG2IK2W (bianco)

1. Adattatore per il collegamento alla colonna degli altoparlanti (con collegamento speakON compatible, raccordo per morsettiera e connettore per morsettiera)
2. Adattatore per il collegamento al subwoofer MAUI G2 (con collegamento speakON compatible, raccordo per morsettiera e connettore per morsettiera)
3. Supporto inclinabile e orientabile per il montaggio a parete verticale
4. Guida di supporto per l'applicazione alla colonna degli altoparlanti (la guida di montaggio, riportata in grigio in figura, è in dotazione per motivi logistici, ma non è necessaria per cette tipologia di montaggio)

(Incluso 1 set di viti per il montaggio della guida di supporto alla colonna degli altoparlanti e del supporto inclinabile e orientabile alla guida di supporto, attrezzo necessario: brugola da 3mm e 4mm )

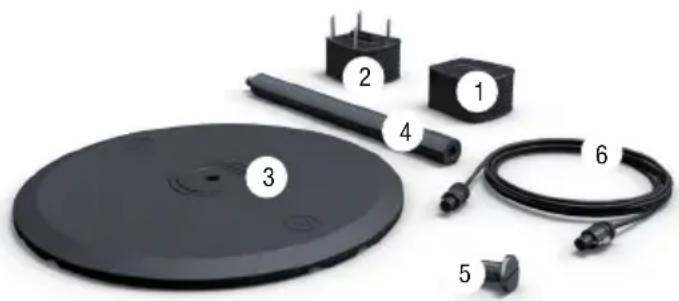

Set di piedini per le colonne degli altoparlanti MAUI11G2 e MAUI28G2

LDMG2SPS (nero)

LDMG2SPSW (bianco)

1. Adattatore per il collegamento alla colonna degli altoparlanti (con collegamento speakON compatible, raccordo per morsettiera e connettore per morsettiera)
2. Adattatore per il collegamento al subwoofer MAUI G2 (con collegamento speakON compatible, raccordo per morsettiera e connettore per morsettiera)
3. Piedino l'applicazione della barra distanziatrice o dell'adattatore della colonna
4. Barra distanziatrice (altezza 55 cm) con vite fillettata M20 all'estremità superiore e fillettatura M20 all'estremità inferiore
5. Vite M20 per il collegamento della barra distanziatrice o dell'adattatore della colonna al piede di montaggio
6. Cavo di collegamento a 4 poli con spina di raccordo speakON compatibile

(attrezzo necessario: grande cacciavite a testa piatta, brugola da 3mm )

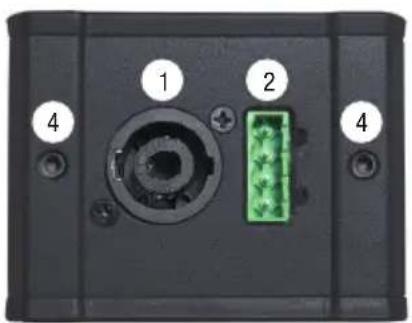

ADATTATORE PER COLONNA DEGLI ALTOPARLANTI

1. Collegamento speakON compatible per il collegamento dell'adattatore della colonna all'adattatore del subwoofer. Il collegamento speakON compatible è collegato in parallelo con il raccordo per morsettiera (2).
2. Raccordo per morsettiera per il collegamento dell'adattatore della colonna all'adattatore del subwoofer. Il raccordo per morsettiera è collegato in parallelo con il collegamento speakON compatibile (1).
3. Connettore per morsettiera a 4 poli.
4. Fillettatura con viteswana testa (ad esagono incassato da 3mm ) per il bloccaggio dei bulloni d'acciaio posteriori in seguito al collegamento con la colonna degli altoparlanti.

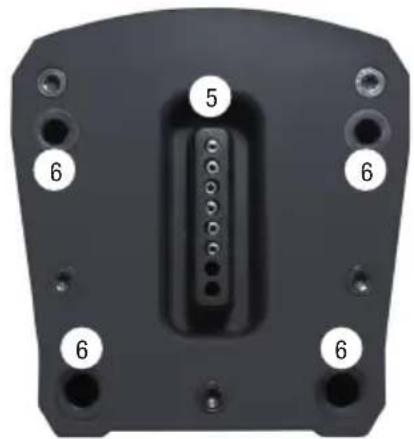

5. Collegamento multiplicin per il reindirizzamento dei segnali degli altoparlanti per la colonna degli altoparlanti.
6. Fori guida in gomma per il corretto montaggio e il fissaggio alla colonna degli altoparlanti.
7. Flettatura M20 per il collegamento dell'adattatore della colonna con la barra distanziatrice o il piede di montaggio.

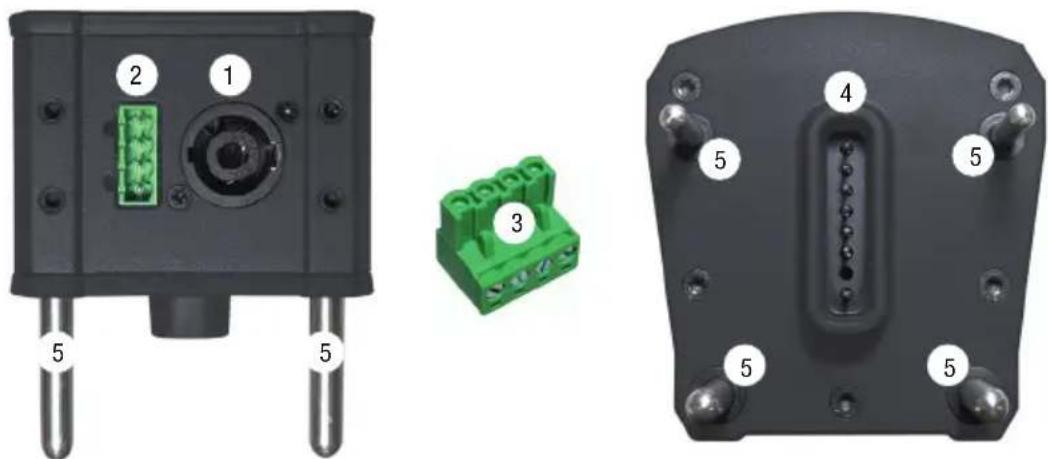

ADATTATORE PER SUBWOOFER

1. Collegamento speakON compatible per il collegamento dell'adattatore del subwoofer all'adattatore della colonna. Il collegamento speakON compatible è collegato in parallelo con il raccordo per morsettiera (2).
2. Raccordo per morsettiera per il collegamento dell'adattatore del subwoofer all'adattatore della colonna. Il raccordo per morsettiera è collegato in parallelo con il collegamento speakON compatibile (1).
3. Connettore per morsettiera a 4 poli.
4. Collegamento multiplicin per il reindirizzamento dei segnali degli altoparlanti per la colonna degli altoparlanti.
5. Bulloni di guida in acciaio per il corretto montaggio e il fissaggio al subwoofer.

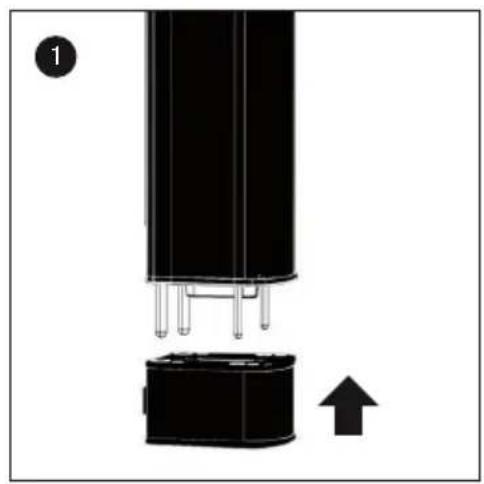

MONTAGGIO A PARETE LDMG2IK1

1. Montare i due connettori per morsettiera in dotazione a un cavo per altoparlanti a 4 poli (4× 1,5mm^2) , prestando attenzione al collegamento in parallelo (per la configurazione consultare la stampa sull'adattatore) e insere i connettori nelle apposite prese degli adattatori della colonna degli altoparlanti e del subwoofer. Inserire l'adattatore con i 4 fori gommati dal basso fino all'arresto sulla colonna degli altoparlanti (ev. allentare leggermente le viti senza testa ad esagono incassato da 3mm dell'adattatore) e fissario con le due viti senza testa. Si formerà quando automaticamente il contatto elettrico per la trasmissione dei segnali alla colonna degli altoparlanti.

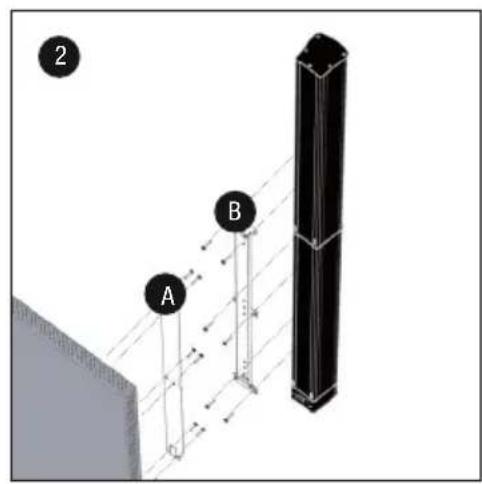

2. Avvitare la guida di montaggio A con ilATO piatto e la linguetta di supporto orientati verso l'alto nella posizione appropriata, in verticale, a una parte stabile (6 viti, parte contrassegnata con "THIS SIDE UP" rivolta verso l'alto). Utilizzare viti e tasselli adatti e prestare attenzione al loro fissaggio. Rimuovere le 6 vitienza testa (ad esagono incassato da 3mm ) nelle posizioni corrispondenti sul retro della colonna degli altoparlanti e avvitare la guida di supporto B con il lato piatto alla colonna degli altoparlanti MAUI G2 utilizzato le viti in dotazione (M5× 10mm, ad esagono incassato da 4mm) . Prestare attenzione alla dicitura "THIS SIDE UP"ulla guida di supporto.

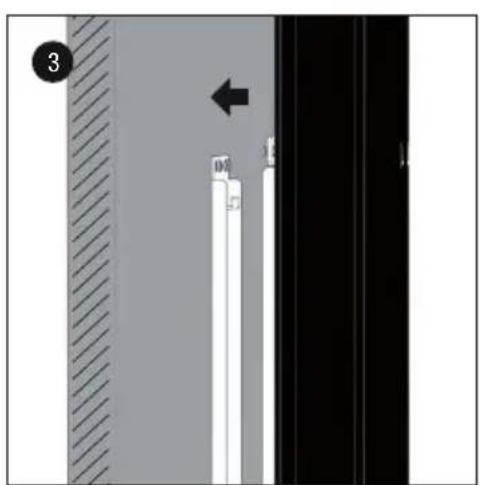

3. • 1. Posizione la colonna degli altoparlanti con la guida di supporto montata sulla guida di montaggio della parete in modo tale che le linguette di supporto di quest'ultima si aggancino alle rientranze della guida di supporto, quando spingere la colonna verso il basso fino all'arresto (ca. 10 mm).

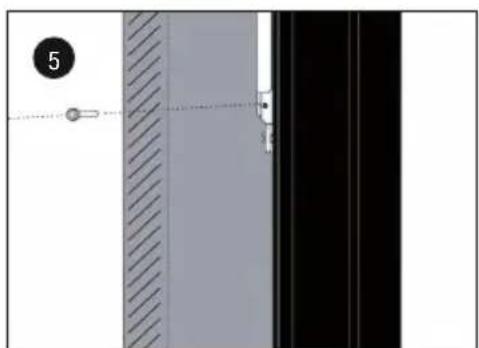

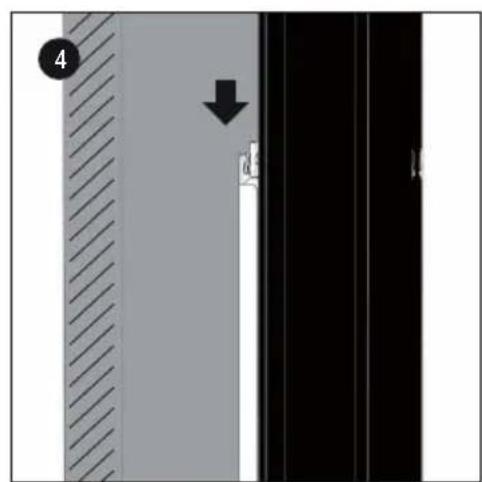

4. Fissare il collegamento tramite la vite di sicurezza in dotazione (M4, ad esagono incassato da 3 mm). La filettatura corrispondente si trovato tanto alla guida di supporto della colonna degli altoparlanti.
5. Inserire nel subwoofer I'adattatore con i bulloni d'acciaio, dall'alto sino all'arresto.

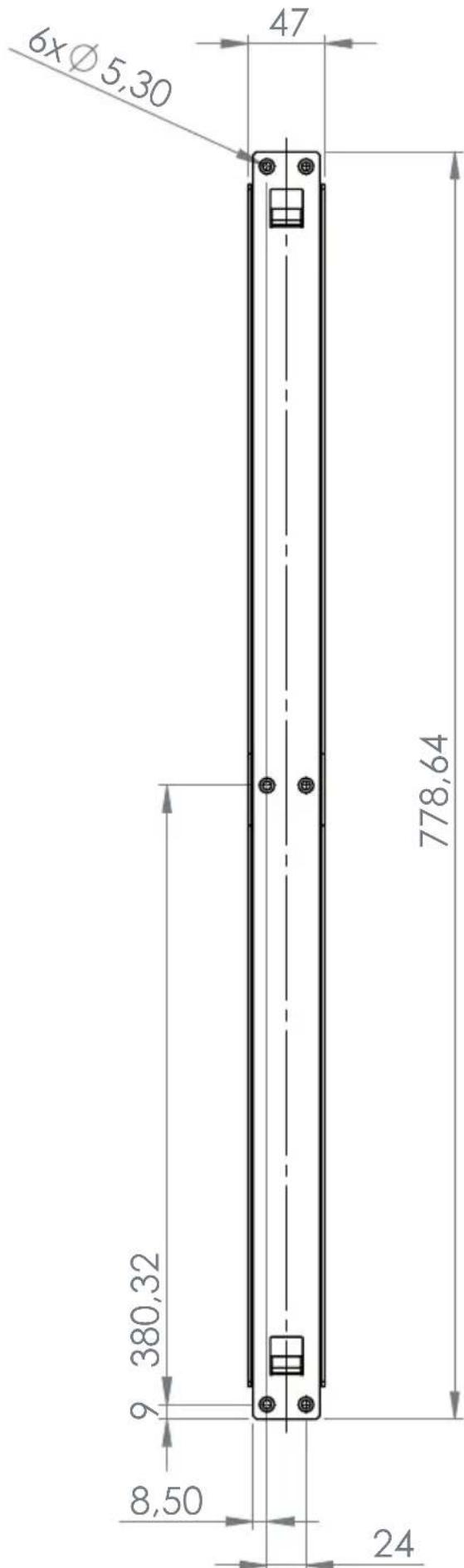

MISURE DELLA GUIDA DI MONTAGGIO

MONTAGGIO A PARETE LDMG2IK2

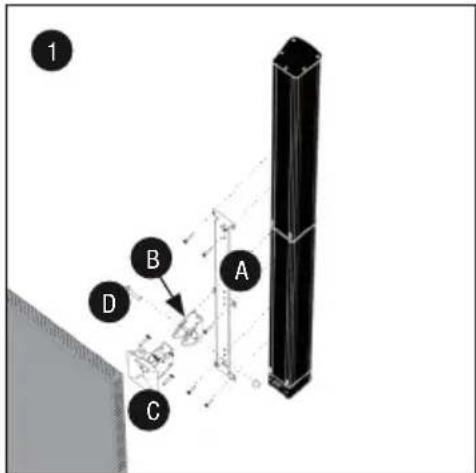

1. Rimuovere le 6 vitienza testa (ad esagono incassato da 3mm ) dalles relative sedi sul retro della colonna degli altoparlanti e avvitare la guida di supporto A con il lato piatto alla colonna degli altoparlanti MAUI G2 utilizzando le viti in dotazione (M5 x 10 mm, ad esagono incassato da 4mm ). Prestare attenzione alla dicitura "THIS SIDE UP" (Questo lato in alto) sulla guida di supporto.

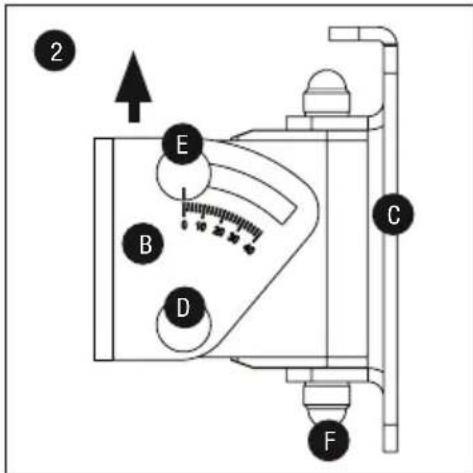

2. Allentare leggermente la vite E (non rimuoverla), allentare la vite D dal braccio inclinabile e orientabile, rimuoverla e sollevare la staffa a U B dal supporto. Avvitare bene la staffa a U B sulla guida di supporto A nella posizione desiderata utilizzando le 3 viti in dotazione (M5 x 10 mm, ad esagono incassato da 4 mm) (per l'inclinazione massima della posizione più Bassa delle 3 utilizzare: MAUI11G2 = max. 22^ , MAUI28G2 = max 12°).

Awtare la guida di montaggio C con il lato piatto e I'occhello di sicurezza orientati verso I'alto nella posizione appropriata, in verticale, a una parete stabile (6 viti). Utilizzare viti e tasselli adatti e prestare attenzione al loro fissaggio.

Montare i due connettori per morsettiera in dotazione a un cavo per altoparlanti a 4 poli (4× 1,5mm^2) , prestando attenzione al collegamento in parallelo (per la configurazione consultare la stampa sull'adattatore) e insertire i connettori nelle apposite prese degli adattatori della colonna degli altoparlanti e del subwoofer. Inserire l'adattatore con i 4 fori gommati dal basso fino all'arresto sulla colonna degli altoparlanti (ev. allentare leggermente le vitienza testa ad esagono incassato da 3mm dell'adattatore) e fissarlo con le due vitizza testa. Si formera quindi automaticamente il contatto elettrico per la trasmissione dei segnali alla colonna degli altoparlanti.

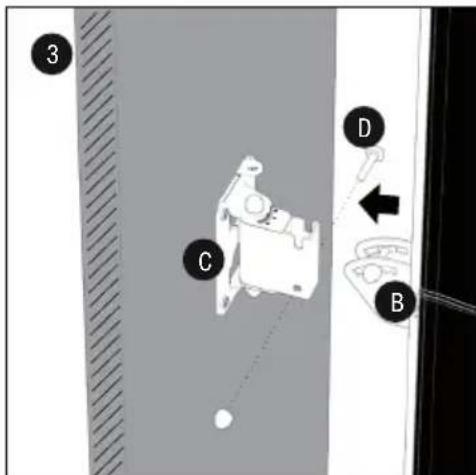

3. Posizione la colonna degli altoparlanti con la staffa a U montata sul supporto a parete, rimettere la vite D nell'apposita posizione e fissare con il dato precedentemente rimioso.

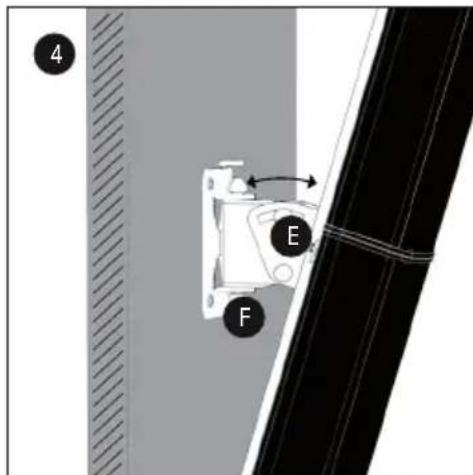

4. É possible inclinare in verticale la colonna degli altoparanti allentando leggermente il dato E, impostando l'angolo desiderato e serrando nuovamente il dato. Per regolare la colonna in orizzontale, allentare leggermente il dato F (rimuovendo prima il cappuccio di plastica), impostare l'angolo desiderato e serrare nuovamente il dato.
5. Inserire nel subwoofer I'adattatore con i bulloni d'acciaio, dall'alto fino all'arresto.

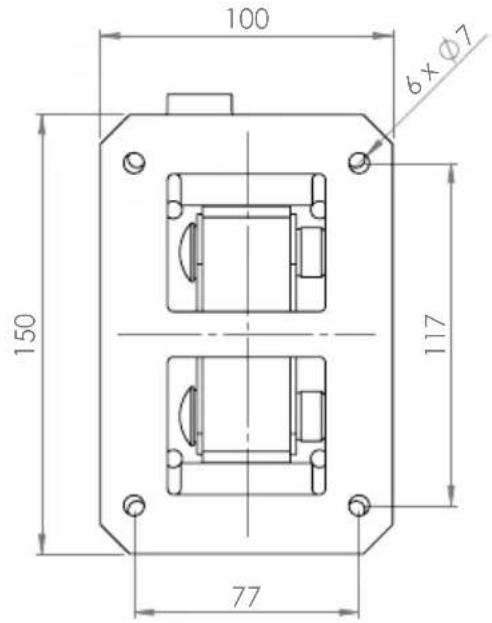

MISURE DELLA PIASTA R DI MONTAGGIO

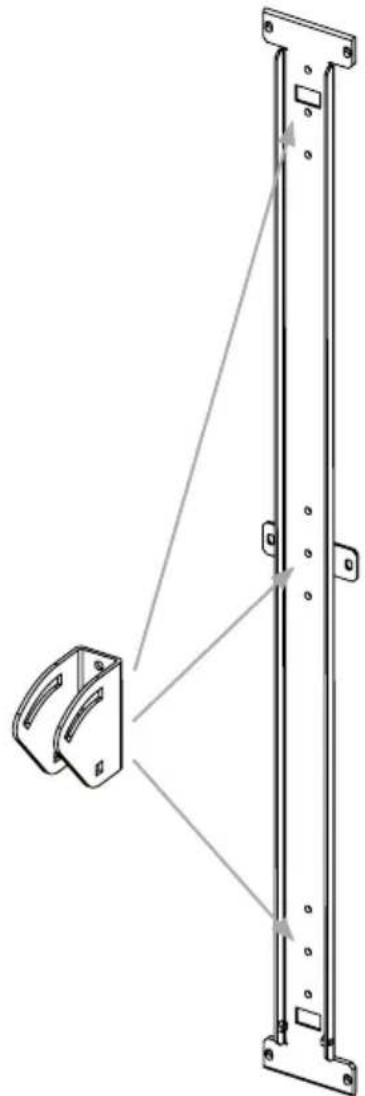

POSIZIONAMENTO DEL SUPPORTO INCLINABILE E ORIENTABILE

La staffa a U del supporto inclinabile e orientabile po oessere montata in 3 diverse posizioni sulla guida di supporto della colonna degli altoparlanti. Nella posizione piu bassa, il systemo offre un angolo di incinazione massimo di 22^ per la colonna degli altoparlanti MAUI11G2 e di 12^ per la colonna degli altoparlanti MAUI28G2.

MONTAGGIO LDMG2SPS

La colonna degli altoparlanti MAUI G2 più essere montata in due modi sul piede di montaggio.

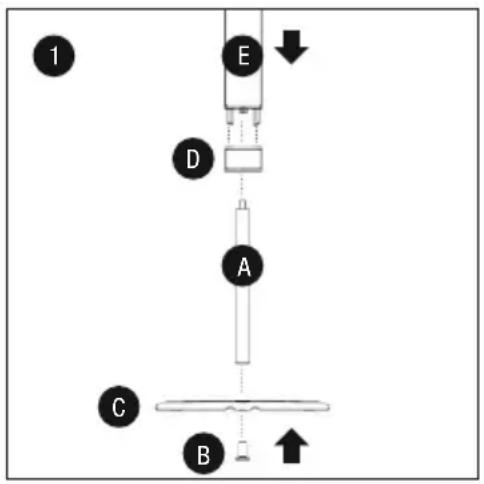

1. Montaggio con barra distanziatrice di 55 cm sul piede di montaggio.

Avvitare la barra distanziatrice A con la vite speciale M20 B sul piede di montaggio C, serrandola bene. Avvitare l'adattatore D (con fillettatura M20) sulla barra distanziatrice fino all'arresto. Inserire la colonna degli altoparlanti E a filo sull'adattatore (ev. allentare leggermente le viti alla testa ad esagono incassato da 3 mm dell'adattatore). I bulloni di guida in acciaio facilitano il montaggio corretto e garantisco, allo stesso tempo, un fissaggio stabile. Si formera quindi automaticamente il contatto elettrico per la trasmissione dei segnali alla colonna degli altoparlanti. Inserire l'adattatore a filo sul subwoofer con i 4 bulloni d'acciaio e collegare entrambi gli adattatori utilizzando il cavo per altoparlanti in dotazione (a 4 poli con connettori speakON compatibili).

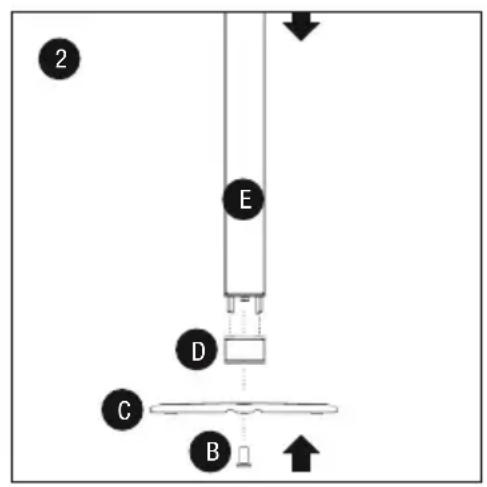

1. Montaggio diretto sul piede di montaggio,enza barra distanziatrice.

Avvitare l'adattatore D (con filettatura M20) con la vite speciale M20 B sul piede di montaggio C, serrandola bene. Inserire la colonna degli altoparlanti E a filo sull'adattatore (ev. allentare leggermente le viti alla testa ad esagono incassato da 3 mm dell'adattatore). I bulloni di guida in acciaio facilitano il montaggio corretto e garantiscono, allo stesso tempo, un fissaggio stabile. Si formera quindi automaticamente il contatto elettrico per la trasmissione dei segnali alla colonna degli altoparlanti. Inserire l'adattatore a filo sul subwoofer con i 4 bulloni d'acciaio e collegare entrambi gli adattatori utilizzando il cavo per altoparlanti in dotazione (a 4 poli con connettori speakON compatibili).

DATI TECNICI
Denominazione modello: LDMG2IK2 LDMG2IK2W

Denominazione modello: LDMG2IK1 LDMG2IK1W
Tipso: Accessori per altoparanti PA Accessori per altoparanti PA
Parte: Staffa a parete Staffa a parete
Materialie: Acciaio Acciaio
Superficie: Verniciatura a polvere Verniciatura a polvere
Colore: Nero Bianco
Carico max	12 kg	12 kg
Dimensioni (L x H x P):	75 mm x 810 mm x 15 mm	75 mm x 810 mm x 15 mm
Peso:	1,5 kg	1,5 kg
Parte: Adattatore per colonna	Adattatore per colonna
Caratteristica: speakON compatible, raccordi per morsettiera, filettatura M20		speakON compatible, raccordi per morsettiera, filettatura M20
Materialie: Alluminio	Alluminio
Superficie: Verniciatura a polvere Verniciatura a polvere
Colore: Nero Bianco
Dimensioni (L x H x P):	100 mm x 65 mm x 105 mm	100 mm x 65 mm x 105 mm
Peso:	0,7 kg	0,7 kg
Parte: Adattatore per subwoofer	Adattatore per subwoofer
Caratteristica: speakON compatible, raccordi per morsettiera, filettatura M20		speakON compatible, raccordi per morsettiera, filettatura M20
Materialie: Alluminio	Alluminio
Superficie: Verniciatura a polvere Verniciatura a polvere
Colore: Nero Bianco
Dimensioni (L x H x P):	100mm x 105mm x 105mm	100mm x 105mm x 105mm
Peso:	0,5 kg	0,5 kg
Parte: Raccordi per morsettiera	Raccordi per morsettiera
Colore: Verde	Verde
Caratteristica:	4 poli	4 poli
Quantità:	2 pz.	2 pz.

Tip: Accessori per altoparanti PA Accessori per altoparanti PA

Parte: Staffa parete Staffa parete

Materiale: Acciaio Acciaio

Superficie: Verniciatura a polvere Verniciatura a polvere

Colore: Nero Bianco

Carico max	12 kg	12 kg
Dimensioni (L x H x P):	75 mm x 810 mm x 135mm	75 mm x 810 mm x 135mm
Peso:	2,6 kg	2,6 kg

Parte: Adattatore per colonna

Adattatore per colonna

Caratteristica: speakON compatible, raccordi per morsettiera, fillettatura M20

speakON compatible, raccordi per morsettiera, fillettatura M20

Materiale: Alluminio Alluminio
Superficie: Verniciatura a polvere Verniciatura a polvere
Colore: Nero Bianco
Dimensioni (L x H x P): 100mm x 65mm x 105mm 100mm x 65mm x 105mm
Peso: 0,7 kg 0,7 kg
Parte: Adattatore per subwoofer Adattatore per subwoofer
Caratteristica:	speakON compatible, raccordi per morsettiera, filettatura M20	speakON compatible, raccordi per morsettiera, filettatura M20
Materiale: Alluminio Alluminio
Superficie: Verniciatura a polvere Verniciatura a polvere
Colore: Nero Bianco
Dimensioni (L x H x P): 100mm x 105mm x 105mm	100mm x 105mm x 105mm
Peso: 0,5 kg 0,5 kg
Parte: Raccordi per morsettiera	Raccordi per morsettiera
Colore: Verde	Verde
Caratteristica:	4 poli	4 poli
Quantità:	2 pz.	2 pz.
Denominazione modello:	LDMG2SPS	LDMG2SPSW
Tipo:	Accessori per altoparlanti PA	Accessori per altoparlanti PA
Parte: Polo	Polo
Materiale: Acciaio	Acciaio
Superficie: Verniciatura a polvere Verniciatura a polvere
Colore: Nero Bianco
Lunghezza:	500 mm	500 mm
Peso: 1 kg	1 kg
Parte: Piastra di appoggio	Piastra di appoggio
Materialie: Ghisa	Piastra di appoggio
Superficie: Verniciatura a polvere Verniciatura a polvere
Colore: Nero Bianco
Diametro:	450 mm	450 mm
Peso: 9 kg	9 kg
Parte: Adattatore per colonna	Adattatore per colonna
Caratteristica:	speakON compatible, raccordi per morsettiera, filettatura M20	speakON compatible, raccordi per morsettiera, filettatura M20
Materiale: Alluminio Alluminio
Superficie: Verniciatura a polvere Verniciatura a polvere
Colore: Nero Bianco
Dimensioni (L x H x P): 100mm x 65mm x 105mm 100mm x 65mm x 105mm

Peso: 0,7kg0,7kg

Parte: Adattatore per subwoofer Adattatore per subwoofer

Caratteristica: speakON compatible, raccordi per morsettiera, fillettatura M20

speakON compatible, raccordi per morsettiera, fillettatura M20

Materiale: Alluminio Alluminio

Superficie: Verniciatura a polvere Verniciatura a polvere

Colore: Nero Bianco

Parte: Cavo per altoparlanti Cavo per altoparlanti

Connettori: speakON compatibili speakON compatibili

Colore: Nero Nero

Lunghezza: 5 m 5 m

Peso: 0,9kg0,9kg

Parte: Raccordi per morsettiera Raccordi per morsettiera

Colore: Verde Verde

Caratteristica: 4 poli 4 poli

Quantita: 2 pz. 2 pz.

DICHIARAZIONI DEL PRODUTTORE

MANUFACTURER'S WARRANTY & LIMITATION OF LIABILITY

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: http://www.adamhall.com/media/ shop/downloads/documents/manufacturersdeclarations.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrato dei rifiuti, alla fine del suo ciclo di vita l'apprecchio non devese essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èssere smaltito separatamente da altre rifiuti e riciclato nell'ottica dell'incentivazione di cicioli economici sostenibili. I clienti privati sono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apprecchi. Questo prodotto non devese essere smaltito assieme ad altri rifiuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che dato prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al site www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].
