MANUALE UTENTE EBO X enabot

Informazioni sulla sicurezza 53

Elenco degli imballaggi 53

Introduzione del prodotto 54

Come utilizzare la base di ricarica 55

Come utilizzare il robot 57

Come connettere il robot alla rete 60

Specifiche del robot 61

Istruzioni per il controllo vocale del robot ……62

Note legali 62

Informazioni sulla sicurezza

Prima di utilizzare il robot, leggere le seguenti istruzioni sulla sicurezza e adottare le misure preventive generali.

1. Solo i tecnici autorizzati possono smontare il robot. Si sconsiglia agli utenti di effettuare tale operazione.
2. Rimuovere la copertura protettiva esterna prima dell'uso e assicurarsi che il dispositivo funzioni correttamente.
3. Per evitare danni, evitare di collocare il robot su una scrivania, un tavolo, un mobile per TV o in altri luoghi in cui potrebbe cadere facilmente.
4. Non è consentito alcun utilizzo in ambienti che presentano fiamme libere o oggetti fragili. Non è consentito alcun utilizzo in aree in cui sono riposti materiali infiammabili.
5. Non lanciare o prendere a calci il robot.
6. Non utilizzare il dispositivo all'interno di bagni, lavatoi o altre aree con presenza di umidità.
7. Utilizzare il robot esclusivamente in ambienti con una temperatura compresa tra -10 e 35 °C.
8. Assicurarsi che il segnale Wi-Fi sia disponibile nell'area in cui si utilizza il robot.
9. Evitare di piegare eccessivamente il cavo e di appoggiare sul robot oggetti pesanti o affilati.
10. Eventuali operazioni non conformi al manuale d'uso possono causare danni al robot.

Elenco degli imballaggi

1. Robot EBOX 02. Base di ricarica
2. Adattatore per base di ricarica 04. Manuale d'uso
3. Scheda SD 06. Spillo

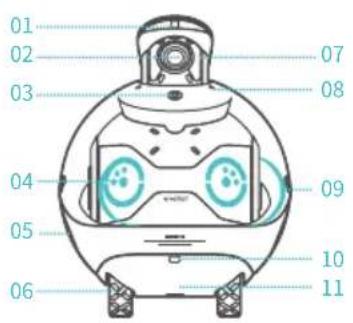

Introduzione del prodotto

1. Modulo ToF 02. Fotocamera 03. Pulsante privacy 04. Luci di espressione oculare 05. Area tattile 06. Motore del mozzo
2. Luce di riempimento a infrarossi 08. Microfono 09. Luci d'atmosfera laterali 10. Modulo ToF 11. Unità acustica

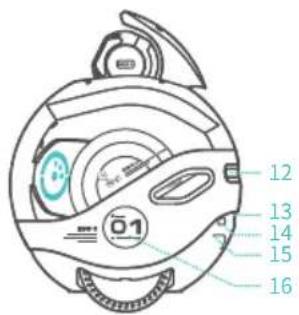

3. Uscita dell'aria 13. Slot per scheda SD 14. Modulo ricevitore a infrarossi 15. Modulo ToF 16. Area tattile

01 02 03 04 05 06 07 08 09 10 11

12 13 14 15 16 0.1

1. Riproduzione/Pausa 18. Diminuzione del volume 19. Pulsante azione 20. Aumento del volume

2. Pulsante di alimentazione 22. Pulsante reset

3. Contatto di ricarica

17 18 19 20

21 22 23

1. Spia di alimentazione 25. Modulo trasmettitore a infrarossi
2. Contatto di ricarica 27. Interfaccia CC 28. Slot di passaggio del cavo di ricarica 29. Gomma antiscivolo

24 25

27 28 29 26

Come utilizzare la base di ricarica

1. Inserire la spina d'alimentazione dell'adattatore nel foro presente sul fondo della base di ricarica.

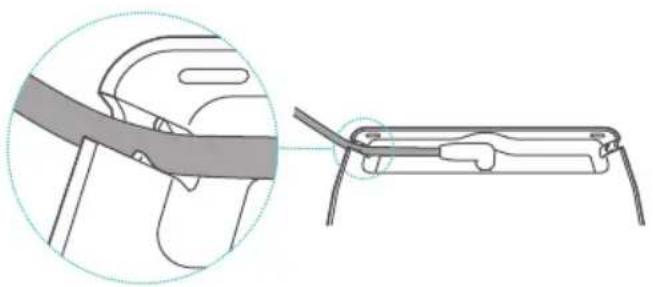

1. Spingere il cavo dell'adattatore nell'alloggiamento della base di ricarica per assicurarsi che il cavo non rimanga incastrato nella base.

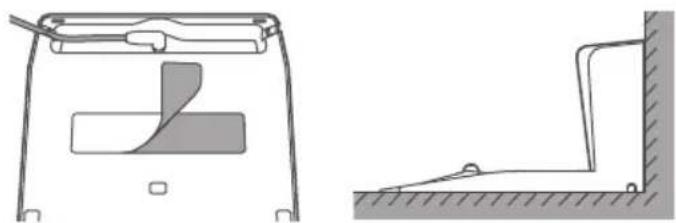

2. Rimuovere la copertura della gomma antiscivolo della base di ricarica e posizionare la base di ricarica con la parte posteriore ben aderente a una parete e la parte inferiore appoggiata saldamente al pavimento.

Nota: per evitare che la base di ricarica si sposti, assicurarsi che poggi saldamente contro la parte inferiore della parete e che sia fissato in modo stabile al pavimento.

1. Mantenere una distanza di 1,5 m davanti e di 1 m a sinistra e a destra della base di ricarica in modo che il robot possa tornare alla base per essere caricato.

1. Collegare l' adattatore all' alimentazione. La spia sulla parte superiore della base di ricarica si accende quando la connessione va a buon fine.

1. Quando viene posizionato sulla base di ricarica, il robot si accende e inizia a caricarsi automaticamente, visualizzando il livello di carica corrente della batteria.

1. Quando la batteria è troppo scarica, il robot avvia il programma di ricarica automatica. Nel caso in cui fosse necessario interrompere il programma, utilizzare l'app EBO HOME.

Come utilizzare il robot

1. Accensione/Spegnimento: premere il pulsante di alimentazione per accendere il robot. Premere e tenere premuto il pulsante di alimentazione per 3 secondi per spegnere il robot.

1. Toccare il pulsante azione per utilizzare l'assistente vocale senza pronunciare alcuna parola di attivazione.

1. Funzione dei comandi durante la riproduzione: aumento/diminuzione del volume e riproduzione/pausa.

1. Aree tattili (sinistra e destra):

(1) Area tattile sinistra: passaggio al tema di illuminazione precedente o al brano precedente.

(2) Area tattile destra: passaggio al tema di illuminazione successivo o al brano successivo.

01 01

5. Tre metodi per modificare le impostazioni della privacy:

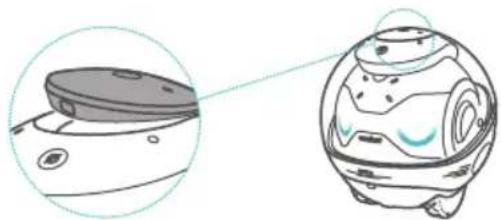

(1) Premere e bloccare la fotocamera cardanica. La fotocamera si spegne ed è necessaria l' accensione manuale. In tal caso non è possibile attivare la fotocamera tramite app.

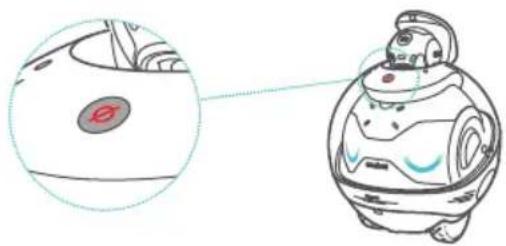

(2) Premere il pulsante privacy. All'accensione della spia, il microfono di registrazione e la fotocamera del robot vengono scollegati dall'alimentazione. In tal caso l'attivazione tramite app non è disponibile.

(3) È possibile attivare e disattivare rapidamente la fotocamera mediante il pulsante di scelta rapida dell'app EBO HOME.

(1) Cercare "EBO X ROBOT" sul proprio dispositivo smart.
(2) Scegliere di connettere il Bluetooth del robot.
(3) Per disconnettersi, selezionare il dispositivo Bluetooth a cui ci si sta connettendo nell'app EBO HOME.

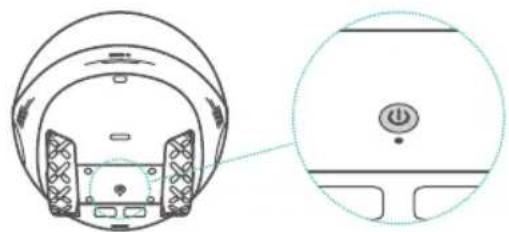

1. Reimpostare il robot: Premi e tieni premuto per più di 5 secondi il pulsante di reset nella parte inferiore. Non spegnere il sistema durante il processo di reset.

Il ripristino delle impostazioni di fabbrica o l'annullamento dell'associazione del robot non eliminerà il contenuto della scheda SD. Si consiglia di eseguire il backup del contenuto della scheda SD e svuotare la scheda SD.

Come connettere il robot alla rete

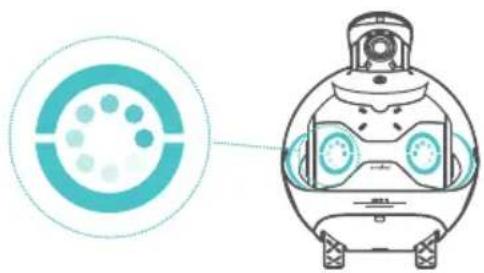

1. Per l'avvio del robot e il passaggio alla modalità di scansione è necessario circa 1 minuto.

1. Quando si scarica l'app e si registra un account, selezionare le informazioni relative al Paese o all'area geografica corretti.

1. Accedere alla pagina iniziale dell'app EBO e seguire i passaggi indicati di seguito per eseguire l'associazione del robot e abbinare alla rete il nome e le password Wi-Fi corretti:

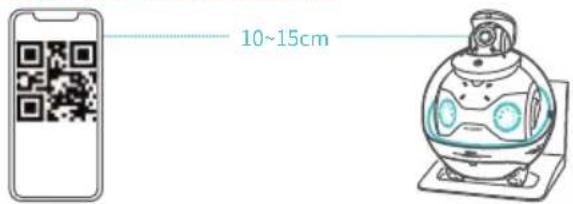

(1) Eseguire la scansione del codice QR e attendere qualche istante finché il robot non segnala che la connessione alla rete è avvenuta con successo. (2) Rimanere sulla pagina del codice QR finché non viene visualizzato il messaggio di avvenuta associazione.

10~15cm

1. Modifica della rete del robot:

Andare alla pagina delle impostazione del robot sull' app EBO HOME Andare sull' opzione WLAN

Inserirei il nuovo account e la nuova password Wi-Fi account

Generare un codice QR affinché il robot ne esegua la scansione

Specifiche del robot

Nome del prodotto	Robot domestico per famiglie EBOX
Modello del prodotto	EBOX	Durata della batteria	2-3 ore
Dimensioni del prodotto	L168mm×W168mm×H218mm	Tipi di connessione wireless	Wi-Fi 2.4G / 5G, BT, radio autodefinita 2.4G
Peso del prodotto	1700g (±20g)
Risoluzione	UHD, FHD, HD e SD	Materiale	PC+ABS
Campo visivo della fotocamera	106°	Descrizione del giunto cardanico	Gimbal ad asse singolo
		Velocità max.	1.5m/s
Rapporto focale della fotocamera	1.8	Angolo di salita	<=15°
		Distanza dagli ostacoli	<=10mm
Tipo di microfono	Array a 4 microfoni	Rumorosità durante il funzionamento	<=28dB
Potenza dell' altoparlante	8W	Formato di codifica audio	AAC\PCM
BPU/NPU	5 TOPS BPU	Formato di codifica video	H265
Tipo di motore	Motore su mozzo a trasmissione diretta brushless	RAM	2GB
		ROM	8GB
Capacità della batteria	2500mAh	Tecnologia di ricarica automatica	Visiva e a infrarossi
Potenza nominale dell' adattatore	19V==1.8A	Specifiche LED	RGB
		Espansione di memoria supportata	16G - 256G
Potenza nominale del robot	9W	Formato video generato sulla scheda di memoria	MP4
Tempo di ricarica	2 ore

Istruzioni per il controllo vocale del robot

1. Per accedere all'account Alexa sull'app EBO HOME, seguire le istruzioni per la creazione e l'accesso a un account Amazon.
   (1) Andare alla pagina di accesso di Alexa sull'app EBO HOME e toccare "Accedi".
   (2) Seguire le istruzioni per accedere alla pagina di autorizzazione dell'account e inserire la password dell'account Amazon per completare l'autorizzazione.
   (3) Indicare il proprio paese o regione e confermare la lingua che si intende utilizzare per interagire con Alexa.
   (4) Impostare il nome del dispositivo. L'opzione predefinita è "Robot" e il nome del dispositivo dovrà essere incluso nelle parole di comando utilizzate per controllare il robot. Ad esempio, se il nome del dispositivo è "Robot", la frase di comando per controllare il robot tramite Alexa dovrà essere "Alexa, fai sedere il Robot".

2. Utilizzo di Alexa con il robot Utilizzando le funzioni universali di Alexa con il robot, è possibile controllare lo stesso robot impartendo comandi vocali, come ad esempio "Alexa, parla più lentamente", "Alexa, leggimi una storia" o "Alexa, raccontami una barzelletta".

3. Abilitazione delle abilità del robot EBO X

(1) Accedere all'app Amazon Alexa.
(2) Cercare "Abilità robot EBO X".
(3) Toccare "Abilita"
(4) Utilizzare Alexa per controllare il robot impartendo comandi vocali: "Alexa, fai alzare il robot", "Alexa, fai sedere il robot", "Alexa, fammi seguire dal robot" o "Alexa, dì al robot di tornare alla base di ricarica".

Note legali

1. Prima di utilizzare il prodotto, leggere attentamente il presente documento e conservarlo per riferimenti futuri.
2. Le illustrazioni e le descrizioni contenute nel presente documento sono soltanto a scopo di riferimento; farà fede il prodotto effettivo. Per ottenere determinate specifiche e configurazioni, consultare i relativi documenti tecnici o rivolgersi al venditore.
3. La capacità di archiviazione nominale e gli indicatori di prestazioni tecniche sono solamente delle specifiche e i dati effettivi possono variare a causa di fattori quali gli ambienti e le impostazioni.
4. Se si utilizza il robot con altri prodotti o software, Enabot non ne garantisce la compatibilità e la legalità.
5. Nulla di quanto contenuto nel presente documento costituisce una modifica della politica di garanzia dei prodotti Enabot.
6. Questo prodotto non è destinato all'uso in applicazioni di trapianto di organi o altri sistemi di supporto vitale in cui un eventuale guasto del prodotto potrebbe provocare la morte o lesioni personali.
7. Senza previa autorizzazione di Enabot, non è consentito copiare, trascrivere, cancellare, compilare, archiviare, trasmettere o tradurre il presente documento.
