MANUALE UTENTE Arielle Deluxe OneConcept

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Istruzioni di sicurezza 28

Fissaggio arielle deluxe 28

Importatore per la Gran Bretagna:

ISTRUZIONI DI SICUREZZA

• Leggere attentamente le istruzioni prima dell'installazione.
• Se le viti e i tasselli forniti non sono adatti per il montaggio, utilizzare viti e tasselli adeguati.

Remarque : Il peso massimo di carico sicuro è di 130 kg.

FISSAGGIO ARIELLE DELUXE

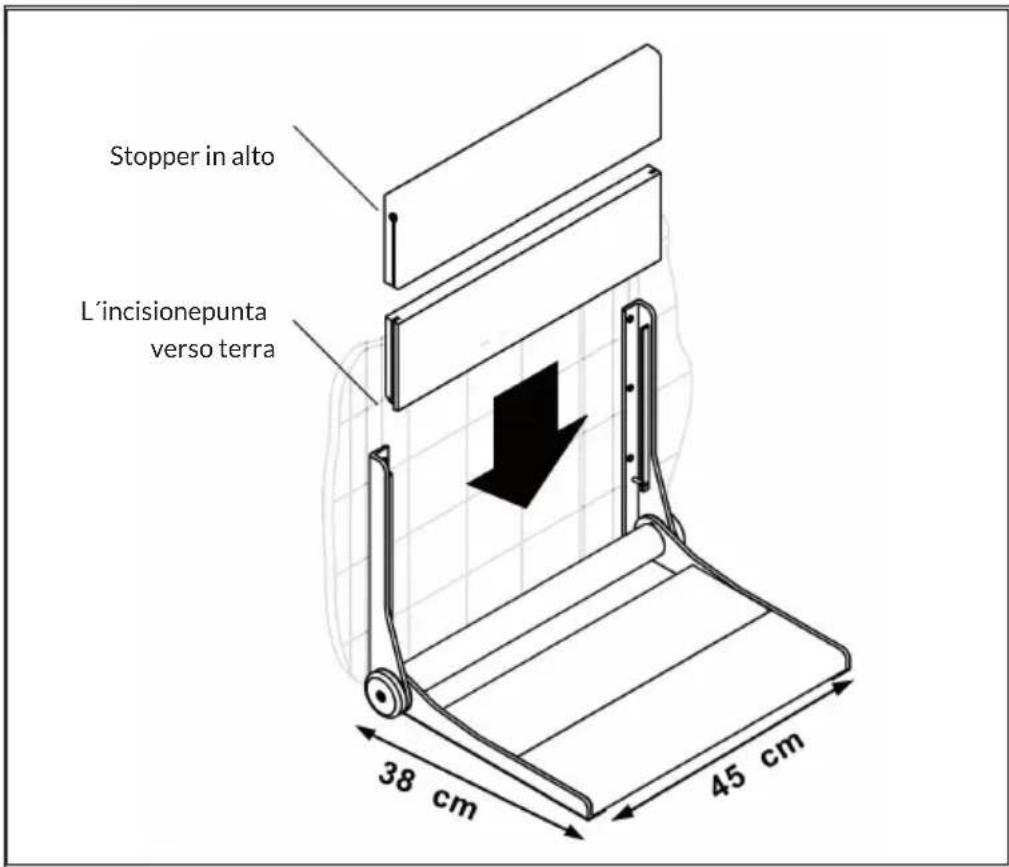

Dimensioni

Stopper in alto L'incisionepunta verso terra 38 cm 45 cm

Installazione

Nota: posizionare una coperta nell'area in cui verrà installato il sedile per proteggere le superfici della doccia o della vasca da parti che potrebbero cadere durante l'installazione.

Note: Si prega di chiedere le istruzioni di foratura all'artigiano specializzato. Il processo può variare a seconda del tipo di muro. Si prega di verificare con un commerciante specializzato se il vostro muro è adatto al fissaggio. Si consiglia di fissare l'unità a un muro di cemento o a un muro di mattoni solidi.

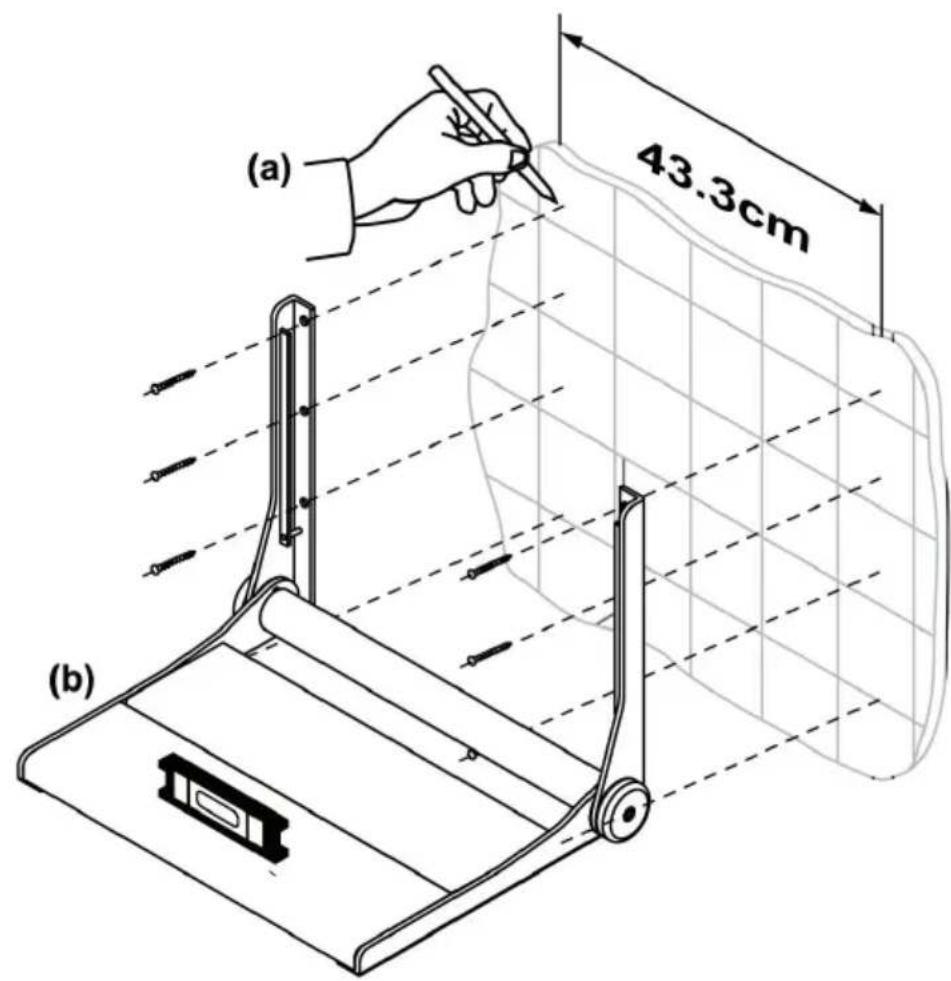

(1)

(a) 43.3cm (b)

Determinare la posizione orizzontale e verticale del sedile. Determinare innanzitutto e contrassegnare la posizione del foro superiore sul lato sinistro della staffa a parete, come mostrato nella Figura 1 (a).

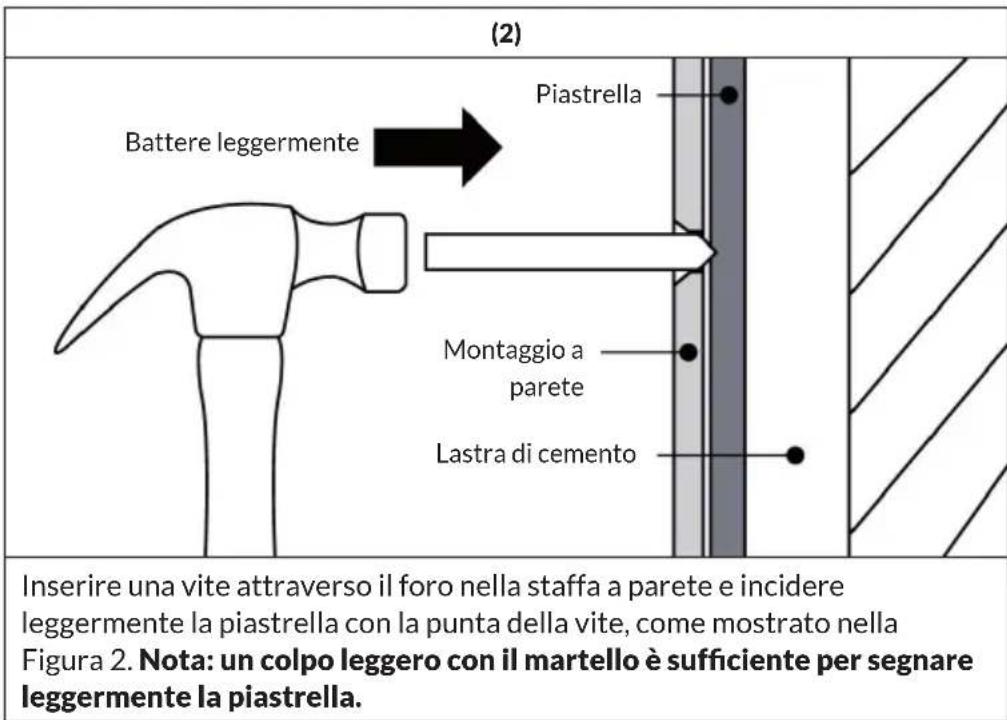

(2) Battere leggermente Piastrella Montaggio a parete Lastra di cemento Inserire una vite attraverso il foro nella staffa a parete e incidere leggermente la piastrella con la punta della vite, come mostrato nella Figura 2. Nota: un colpo leggero con il martello è sufficiente per segnare leggermente la piastrella.

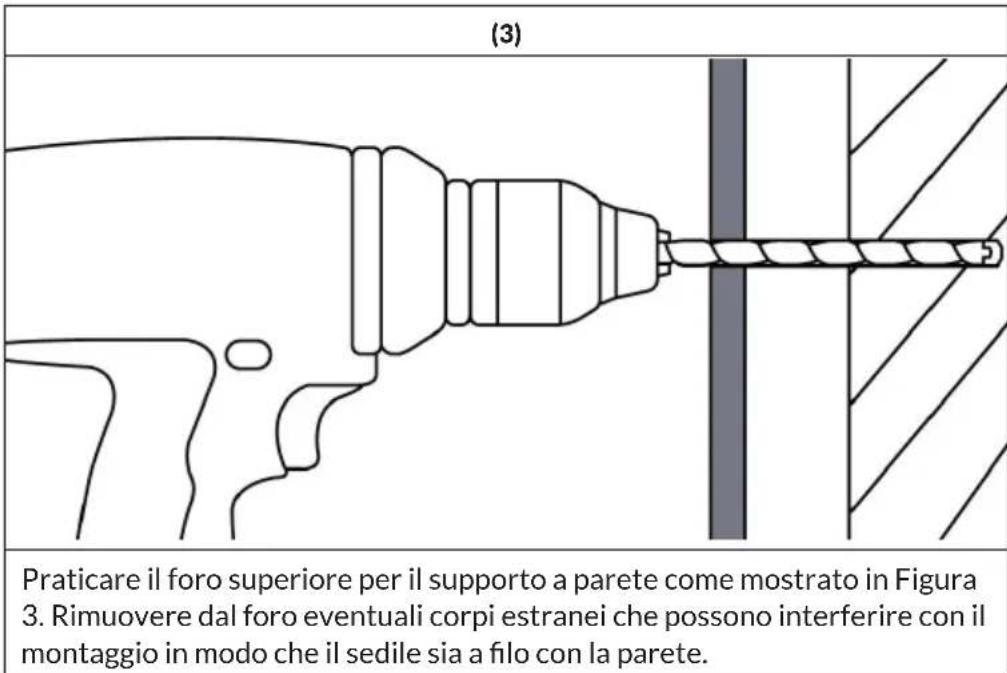

(3) Praticare il foro superiore per il supporto a parete come mostrato in Figura 3. Rimuovere dal foro eventuali corpi estranei che possono interferire con il montaggio in modo che il sedile sia a filo con la parete.

(4)
Fissare la staffa a parete con dispositivi di fissaggio adeguati. Accertarsi che la vite sia inserita il più dritta possibile in modo che la testa piatta della vite si trovi all'interno dell'area della svasatura, come mostrato nella Figura 4. Se sporgesse verso l'esterno, potrebbe influire sullo smontaggio dei pannelli posteriori.
Giusto Testa piatta montata direttamente nel foro	Falso Testa piatta montata ad angolo nel foro

(5) Dopo il montaggio, utilizzare la livella a bolla d'aria mostrata nella Figura 1 (b) per assicurarsi che il sedile sia diritto. Quindi determinare la posizione del foro superiore sul lato destro della staffa a parete.

Importante: assicurarsi che la distanza tra le staffe a parete faciliti lo spostamento dei pannelli posteriori.

(6) Innanzitutto, ripetere i passaggi da 2 a 4 per il foro superiore sul lato destro della staffa a parete e assicurarsi che sia a livello.

(7) Ripetere i passaggi da 2 a 4 per i fori rimanenti.

Nota: eseguire una ispezione finale di tutti i dispositivi di fissaggio. Testare l'installazione premendo verso il basso o sedendosi sul sedile.

(8) Dopo aver installato tutte le viti, è possibile far scorrere i pannelli posteriori sulla staffa a parete. Assicurati che stai sedendo correttamente.
