MANUAL DE USUARIO Arielle Deluxe OneConcept

Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sigalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.

Instrucciones de seguridad 16

Colocación de arielle deluxe 16

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Importador para Gran Bretaña:

INSTRUCCIONES DE SEGURIDAD

• Lea atentamente las instrucciones antes de instalar el producto.
• Si los tacos y los tornillos incluidos en el paquete no son los adecuados, utilice tacos y tornillos apropiados.

Nota: El peso máximo de carga segura es de 130 kg.

COLOCACIÓN DE ARIELLE DELUXE

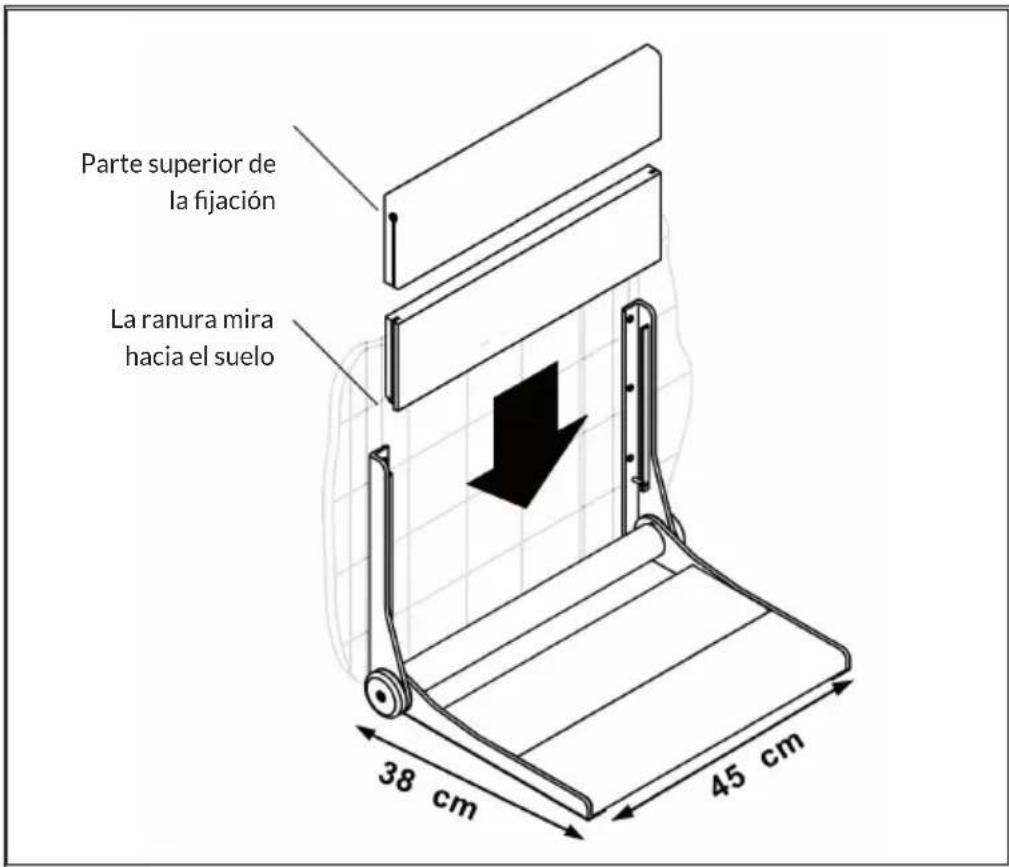

Medidas

Parte superior de la fijación La ranura mira hacia el suelo 38 cm 45 cm

INSTALACIÓN

Nota: ponga una manta donde vaya a colocar la silla para proteger el suelo de la ducha o de la bañera de posibles daños que pudieran provocarse por la caída de piezas.

Nota: Solicite al comerciante especializado las instrucciones de perforación. El proceso puede variar en función del tipo de muro.

Compruebe con un comerciante especializado si su pared es apta para la fijación. Le recomendamos que fije la unidad a un muro de hormigón o a una pared de ladrillos sólida.

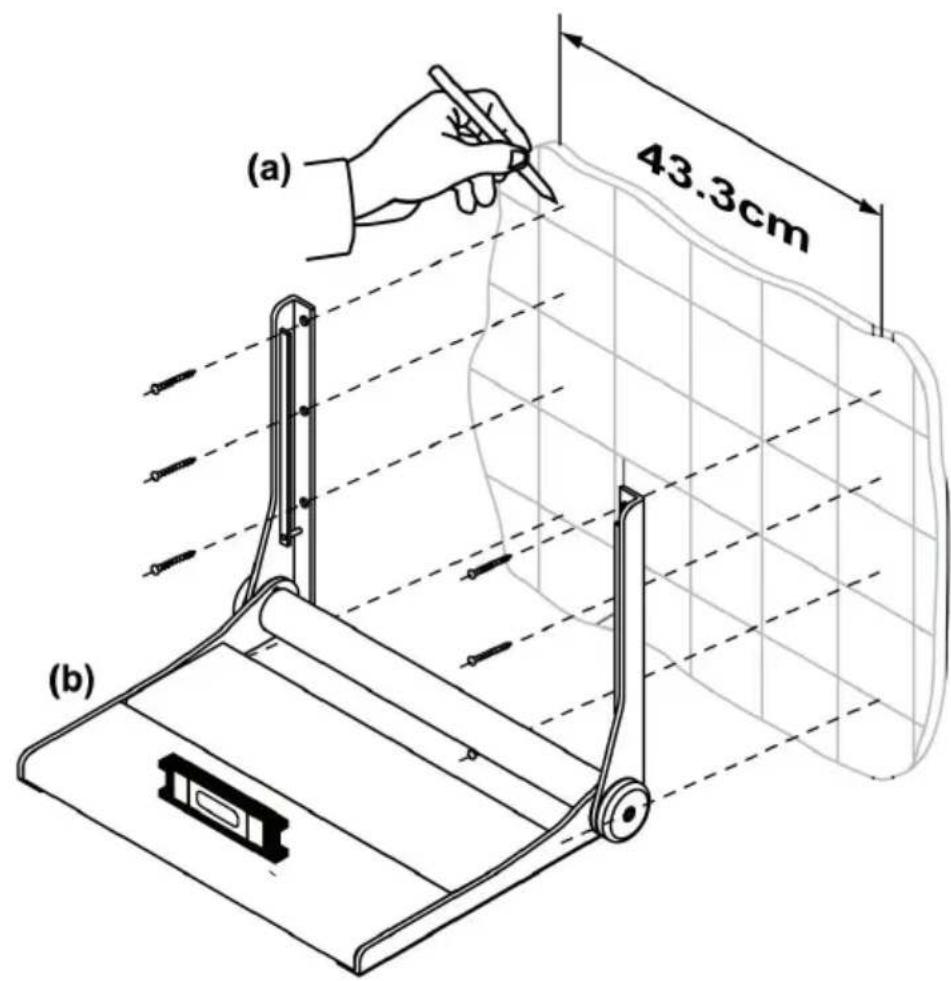

(1)

(a) 43.3cm (b)

Decida el lugar en el plano horizontal y vertical en el que va a colocar la silla. Marque en primer lugar el agujero superior izquierdo en la pared, como se indica en la figura (a)

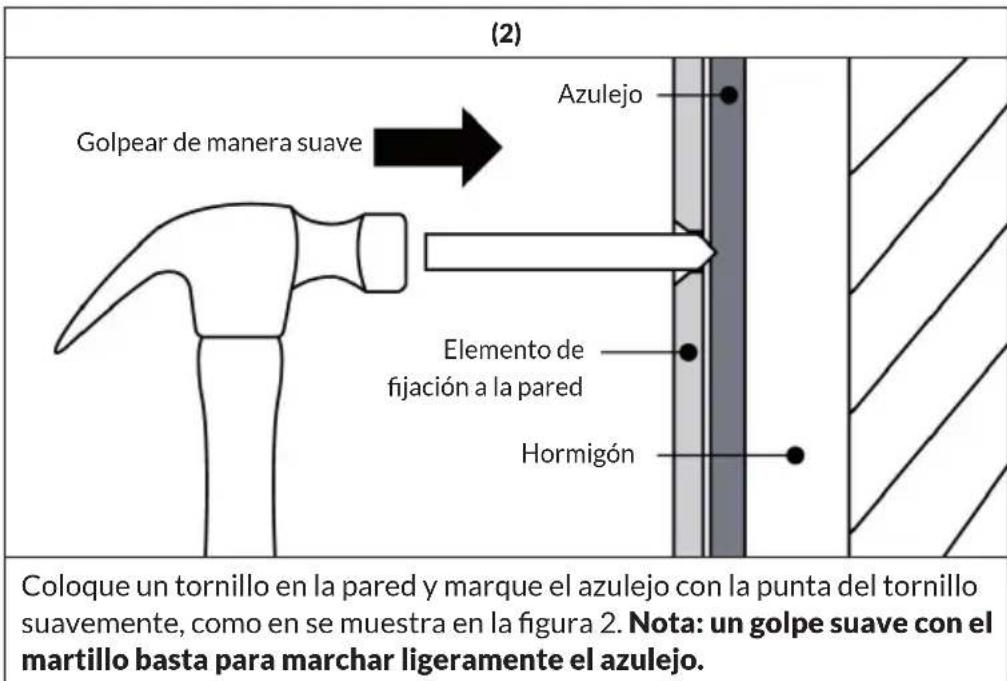

(2) Golpear de manera suave Azulejo Elemento de fijación a la pared Hormigón Coloque un tornillo en la pared y marque el azulejo con la punta del tornillo suavemente, como en se muestra en la figura 2. Nota: un golpe suave con el martillo basta para marchar ligeramente el azulejo.

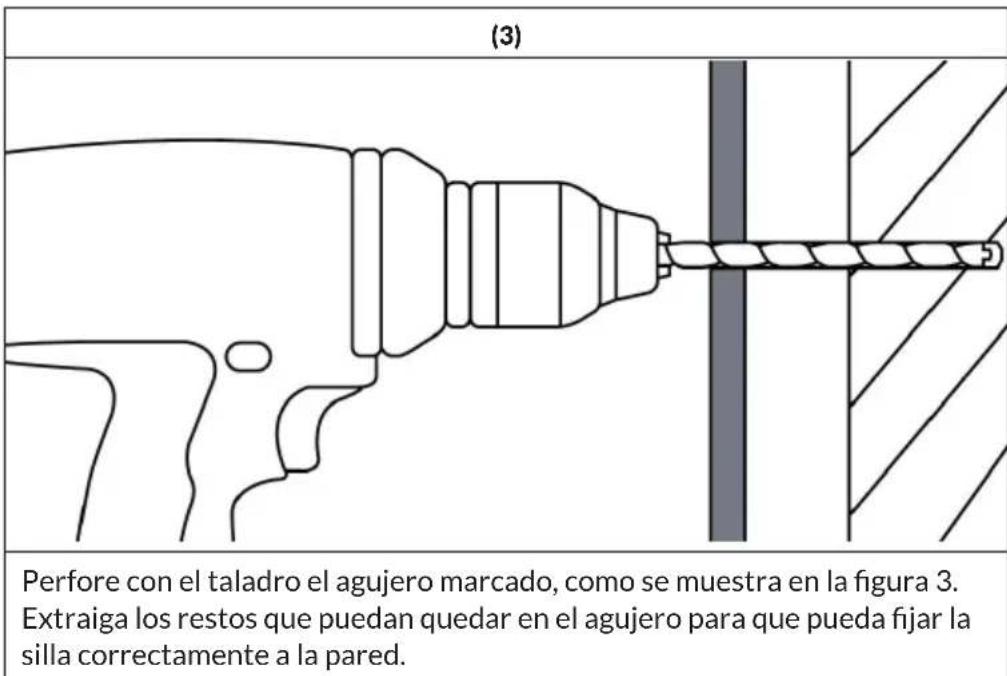

(3) Perfore con el taladro el agujero marcado, como se muestra en la figura 3. Extraiga los restos que puedan quedar en el agujero para que pueda fijar la silla correctamente a la pared.

(4)
Fije la silla a la pared con los elementos de fijación adecuados. Asegúrese de que el tornillo está lo mas recto posible, para que encaje perfectamente en el agujero, quedando la parte plana totalmente insertada, como en la figura 4. Si sobresale puede afectar al montaje del respaldo.
Correcto cabeza del tornillo bien insertada en el agujero	Incorrecto cabeza del tornillo que sobresale

(5) Utilice, como se muestra en la figura 1 (b) un nivel para asegurarse de que el asiento está recto. Compruebe la posición del agujero superior en la pared.

Importante: Tenga en cuenta la distancia entre la sujeción a la pared para que deje bajar el respaldo.

(6) Repita los pasos del 2 al 4 para el agujero superior del lado derecho y asegúrese de que está recto.

(7) Repita los pasos del 2 al 4 con el resto de los agujeros.

Nota: Haga una revisión final de todas las sujeciones. Compruebe la instalación presionando el asiento hacia abajo o sentándose en él.

(8) Una vez tenga todos los anclajes montados, puede insertar la silla en la sujeción. Asegurese de que se asienta correctamente.
