BEDIENUNGSANLEITUNG Arielle Deluxe OneConcept

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Befestigung Arielle Deluxe 4

English 9

Español 15

Français 21

Italiano 27

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

• Lesen Sie sich die Anleitung vor der Installation sorgfältig durch.
• Wenn die mitgelieferten Schrauben und Dübel nicht für die Montage geeignet sind, verwenden Sie geeignete Schrauben und Dübel.

Hinweis: Das maximal sichere Belastungsgewicht beträgt 130 kg.

BEFESTIGUNG ARIELLE DELUXE

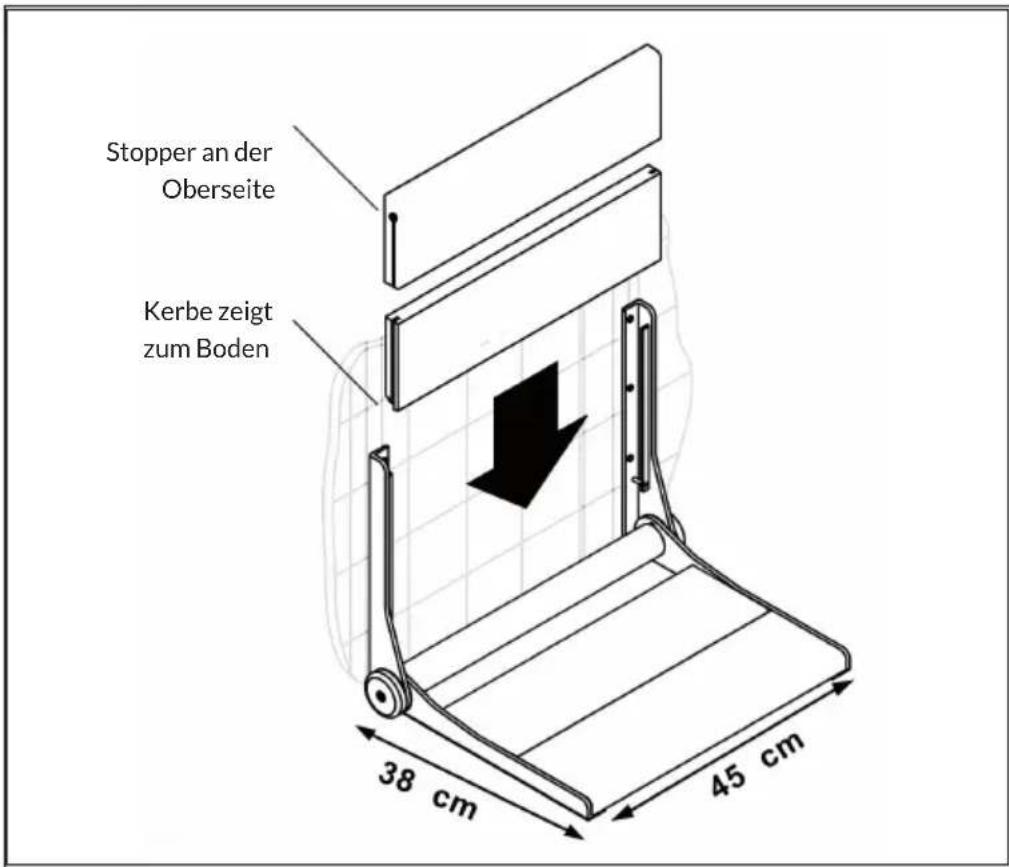

Abmessungen

Stopper an der Oberseite Kerbe zeigt zum Boden 38 cm 45 cm

Installation

Hinweis: Legen Sie eine Decke in den Bereich, in dem Sie den Sitz installieren werden, um die Oberflächen der Dusche oder Badewanne vor Teilen zu schützen, die während der Montage herunterfallen können.

Hinweis: Bitte erkundigen Sie sich beim Fachhandwerker nach der Bohranleitung. Der Prozess kann je nach Wandtyp unterschiedlich sein. Bitte prüfen Sie mit einem Fachmann, ob Ihre Wand für die Befestigung geeignet ist. Wir empfehlen Ihnen, das Gerät an einer Betonwand oder einer massiven Ziegelwand zu befestigen.

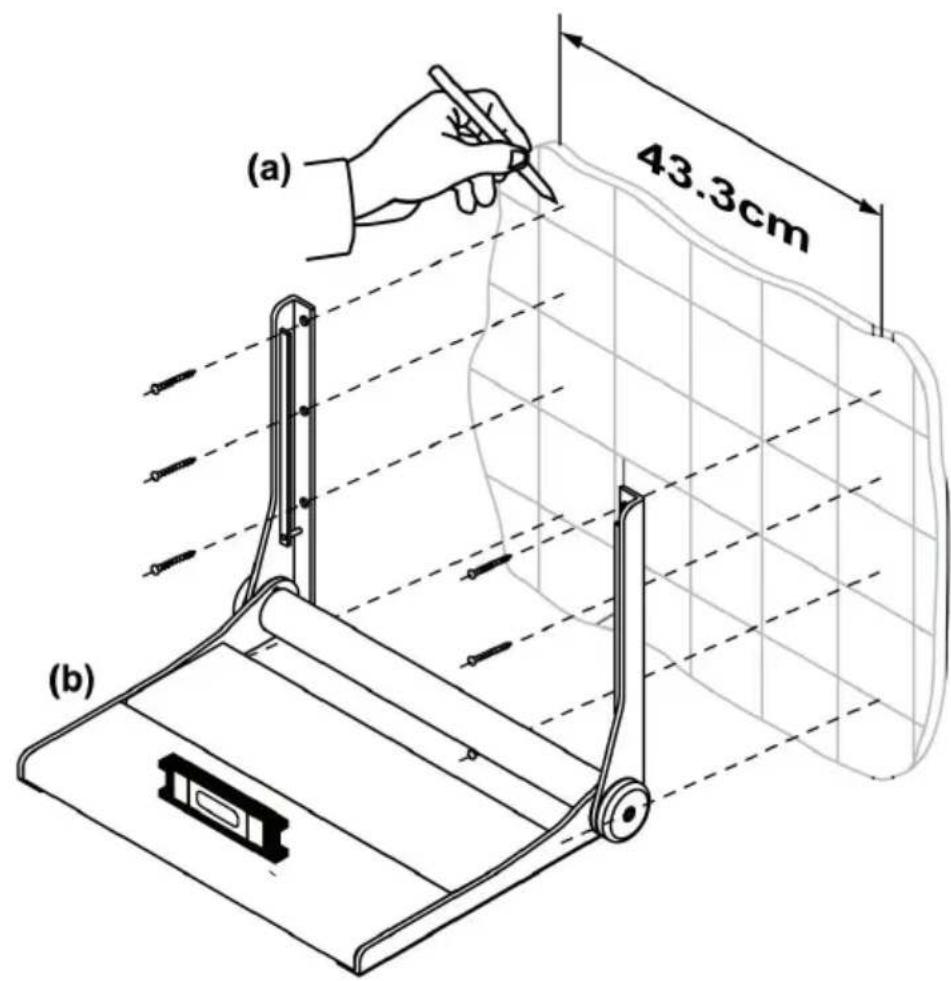

(1)

(a) 43.3cm (b)

Bestimmen Sie die horizontale und vertikale Position des Sitzes. Bestimmen und markieren Sie zuerst die Position des oberen Lochs auf der linken Seite der Wandhalterung, wie in Abbildung 1 (a) dargestellt.

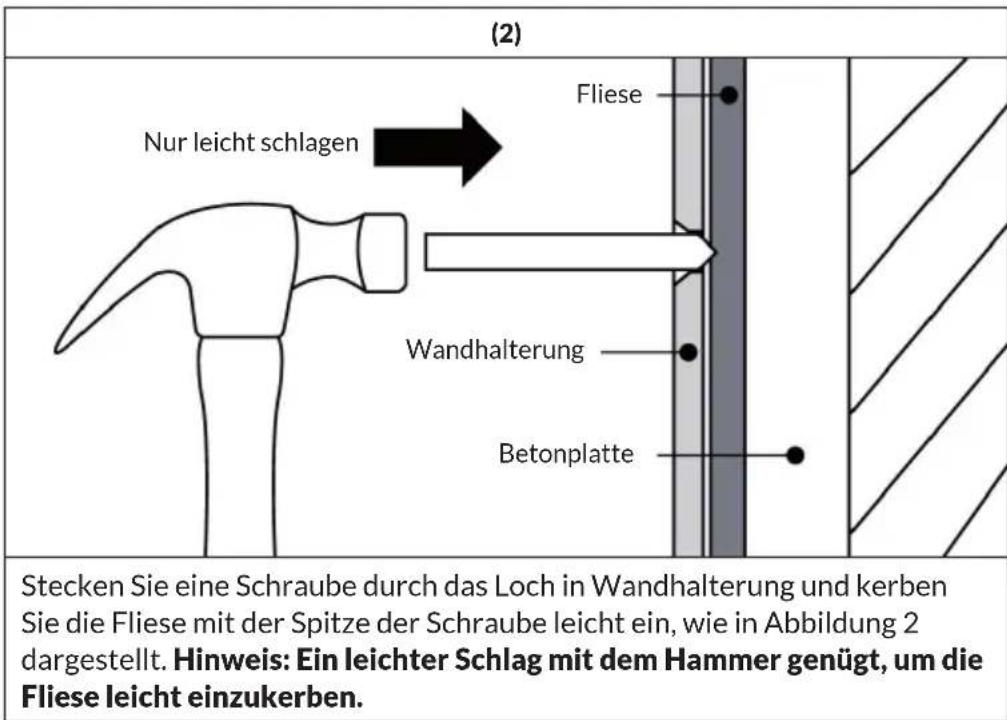

(2) Nur leicht schlagen Fliese Wandhalterung Betonplatte Stecken Sie eine Schraube durch das Loch in Wandhalterung und kerben Sie die Fliese mit der Spitze der Schraube leicht ein, wie in Abbildung 2 dargestellt. Hinweis: Ein leichter Schlag mit dem Hammer genügt, um die Fliese leicht einzukerben.

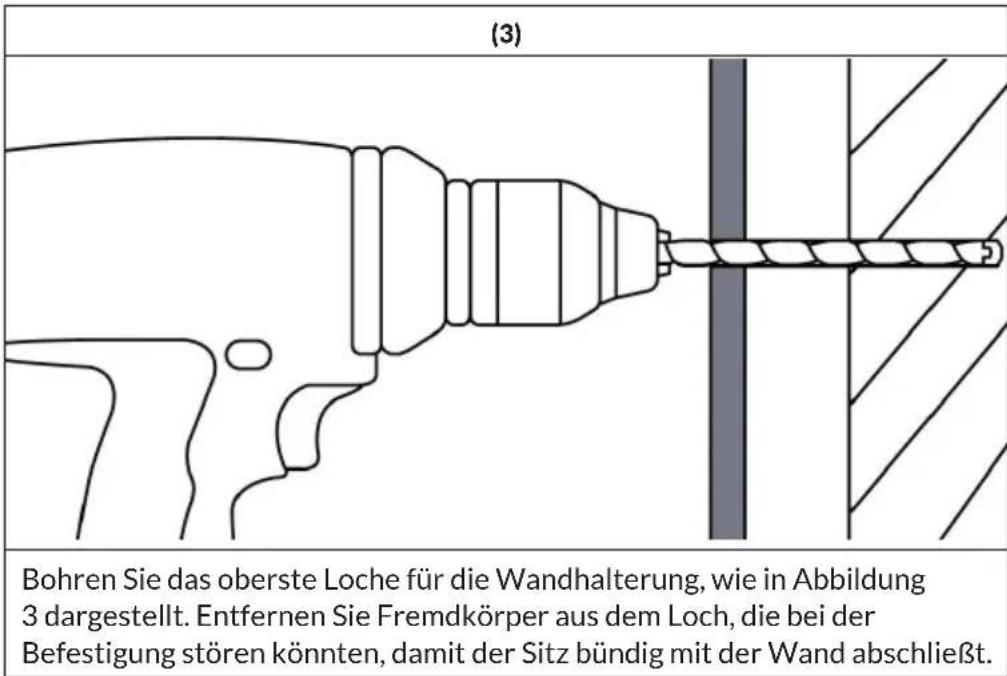

(3) Bohren Sie das oberste Loche für die Wandhalterung, wie in Abbildung 3 dargestellt. Entfernen Sie Fremdkörper aus dem Loch, die bei der Befestigung stören könnten, damit der Sitz bündig mit der Wand abschließt.

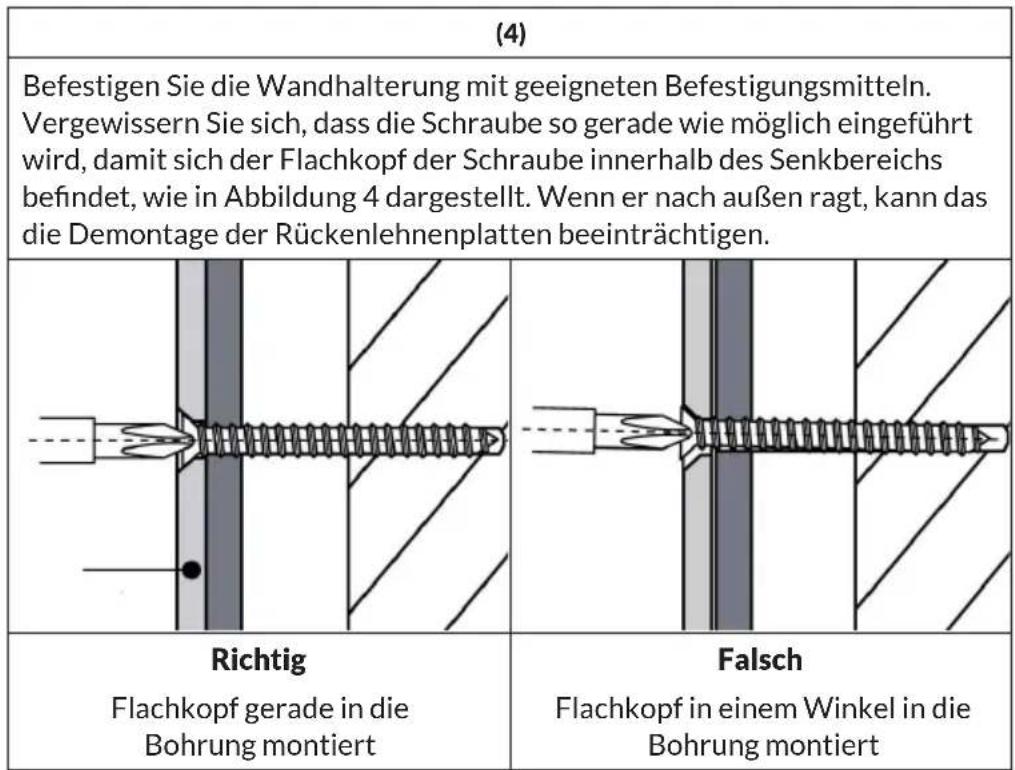

(4) Befestigen Sie die Wandhalterung mit geeigneten Befestigungsmitteln. Vergewissern Sie sich, dass die Schraube so gerade wie möglich eingeführt wird, damit sich der Flachkopf der Schraube innerhalb des Senkbereichs befindet, wie in Abbildung 4 dargestellt. Wenn er nach außen ragt, kann das die Demontage der Rückenlehnenplatten beeinträchtigen. Richtig Flachkopf gerade in die Bohrung montiert Falsch Flachkopf in einem Winkel in die Bohrung montiert

(5) Verwenden Sie nach der Befestigung die in Abbildung 1 (b) dargestellte Wasserwaage, um sicherzustellen, dass der Sitz gerade ist. Bestimmen Sie dann die Position des oberen Lochs an der rechten Seite der Wandhalterung.

Wichtig: Achten Sie darauf, dass der Abstand zwischen den Wandhalterungen ein leichtes Verschieben der Rückenlehnenplatten ermöglicht.

(6) Wiederholen Sie zuerst die Schritte 2 bis 4 für das obere Loch an der rechten Seite der Wandhalterung und vergewissern Sie sich, dass es eben ist.

(7) Wiederholen Sie die Schritte 2 bis 4 und die restlichen Löcher.

Hinweis: Führen Sie einen abschließenden Anzug und eine Inspektion aller Verbindungselemente durch. Testen Sie die Installation, indem Sie den Sitz herunterdrücken oder sich darauf setzen.

(8) Sobald alle Schrauben montiert sind, können Sie die Rückenlehnenplatten auf die Wandhalterung schieben. Stellen Sie sicher, dass sie korrekt sitzen.
