MANUALE UTENTE HD90-BQL8GNU1 HAIER

Manuale di istruzioni

• Leggere attentamente questo manuale prima dell'uso
  • L'azienda si riserva il diritto di interpretare le istruzioni
• Per l'effettiva configurazione, fare riferimento al prodotto reale.
• Conservare il manuale dopo la lettura
• In caso di eventuali aggiornamenti della tecnologia del prodotto o del software, non verranno fornite ulteriori informazioni

Grazie per aver acquistato un prodotto Haier.

Leggere attentamente le presenti istruzioni prima di utilizzare questo elettrodomestico. Le istruzioni contengono informazioni importanti che vi guideranno per l'installazione corretta e sicura, nonché per l'uso e la manutenzione quotidiana dell'elettrodomestico.

Conservare questo manuale in un luogo comodo in modo da poterlo consultare sempre per un uso sicuro e corretto dell'elettrodomestico.

AVVERTENZA! – Informazioni importanti sulla sicurezza

Informazioni generali e consigli

Informazioni ambientali

Smaltimento

Questo marchio presente su prodotto, accessori o documentazione indica che il prodotto e i suoi accessori elettronici (ad esempio caricabatterie, cuffie, cavo USB) non devono essere smaltiti con gli altri rifiuti domestici al termine del loro ciclo di vita.

Per prevenire possibili danni all'ambiente o alla salute dell'uomo derivanti dallo smaltimento incontrollato dei rifiuti, separare questi articoli da altri tip di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici devono contattare il rivenditore presso cui hanno acquistato questo prodotto o l'ufficio governativo locale per i dettagli su dove e come possono smaltire questi articoli per un riciclaggio sicuro per l'ambiente. Gli utenti aziendali devono contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto.

Per lo smaltimento, questo prodotto e i suoi accessori elettronici non devono essere mescolati con altri rifiuti commerciali.

AVVERTENZA!

Questo elettrodomestico è riempito con R290. Materiale infiammabile, rischio di incendio.

AVVERTENZA: Nell'involucro dell'elettrodomestico o nella struttura da incasso, mantenere le aperture di ventilazione libere da ostruzioni.

AVVERTENZA: Non danneggiare il circuito frigorifero.

AVVERTENZA!

Rischio di lesioni o soffocamento!

Per garantire la sicurezza nello smaltimento di una vecchia asciugatrice, scollegare la spina dalla presa, tagliare il cavo di alimentazione e distruggerlo insieme alla spina. Per evitare che i bambini si chiudano nella macchina, rompere le cerniere o la serratura dell'oblò.

AVVERTENZA!

L'elettrodomestico non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, né collegato a un circuito che viene regolarmente acceso e spento da una rete.

Informazioni sulla sicurezza....4

Immagini di installazione ....7

Destinazione d'uso....8

Descrizione del prodotto 9

Pannello di controllo 10

Programmi 15

Programmi Trattamento 16

Suggerimenti e consigli 17

Cura e pulizia....23

Risoluzione dei problemi 25

Installazione....27

Dati tecnici 30

App hOn....32

Servizio clienti 35

AVVERTENZA!

Prima del primo utilizzo

▶ Assicurarsi che non vi siano danni dovuti al trasporto.
Rimuovere completamente i materiali di imballaggio e tenerli fuori dalla portata dei bambini.
▶ A causa del suo peso, l'elettrodomestico deve essere spostato sempre da almeno due persone.

Uso quotidiano

▶ Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo se sono controllate o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.
▶ Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni a meno che non siano costantemente sorvegliati.
▶ Impedire ai bambini di giocare con l'elettrodomestico.
▶ Assicurarsi che l'ambiente sia asciutto e ben ventilato. La temperatura ambiente deve essere compresa tra 5 °C e 35 °C.
▶ Non coprire le aperture di ventilazione nella base con un tappeto o un oggetto simile.
▶ Mantenere l'area intorno all'asciugatrice priva di polvere e lanugine.
▶ Prima di utilizzarlo, assicurarsi che vi sia solo biancheria all'interno dell'elettrodomestico e che non siano presenti animali o bambini.
▶ Toccare la spina di alimentazione solo con le mani asciutte e non toccare né utilizzare l'elettrodomestico se si è a piedi nudi o con le mani o i piedi bagnati
▶ Non asciugare capi non lavati nell'asciugatrice.
- Assicurarsi di non eccedere il carico nominale.
▶ Rimuovere dalle tasche tutti gli oggetti come accendini e fiammiferi.
▶ Gli ammorbidenti o i prodotti simili devono essere utilizzati come specificato nelle relative istruzioni
▶ Non utilizzare né conservare spray infiammabili o gas infiammabili nelle immediate vicinanze dell'elettrodomestico.
▶ Non collocare oggetti pesanti o fonti di calore o umidità sopra l'elet-trodomestico.
▶ Quando si scollega l'elettrodomestico, afferrare la spina e non il cavo.
Durante il funzionamento, non toccare la parte posteriore e il cestello, poiché sono caldi.

AVVERTENZA!

Uso quotidiano

▶ Non utilizzare l'elettrodomestico per asciugare i seguenti articoli:

▶ Articoli che non vengono lavati.

- Articoli che sono stati contaminati con sostanze infiammabili come olio da cucina, acetone, alcool, benzene, benzina, cherosene, smacchiatori, trementina, cere, prodotti per rimuovere la cera o altri prodotti chimici. I fumi possono provocare un incendio o un'esplosione. Gli articoli sporchi di sostanze quali olio da cucina, acetone, alcool, benzina, cherosene, smacchiatori, trementina, cera e prodotti per rimuovere la cera devono essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice.

- Articoli che contengono un'imbottitura (ad es. cuscini, giacche), poiché quest'ultima potrebbe fuoriuscire provocando il rischio di incendio nell'elettrodomestico.

- Articoli come gommapiuma (schiuma di lattice), cuffie da doccia, tessuti impermeabili, articoli con supporto in gomma e capi o cuscini dotati di cuscinetti in gommapiuma non devono essere asciugati nell'asciugatrice.

▶ Non bere l'acqua di condensa.

▶ Non utilizzare l'elettrodomestico senza il filtro per lanugine o il filtro del condensatore in posizione o con il filtro danneggiato.

L'ultima parte del ciclo di asciugatura avviene senza calore (ciclo di raffreddamento) per garantire che i capi rimanenti siano a una temperatura che non li danneggi.

Non lasciare l'elettrodomestico incustodito per periodi prolungati durante il funzionamento. Se è prevista una lunga assenza, il ciclo di asciugatura deve essere interrotto spegnendo l'unità e scollegando la presa di corrente.

Non spegnere l'elettrodomestico fino al termine del ciclo di asciugatura. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti gli articoli non vengano rimossi rapidamente e stesi in modo da dissipare il calore

▶ Spegnere l'elettrodomestico dopo ogni programma di asciugatura per risparmiare energia elettrica e per motivi di sicurezza.

Manutenzione / pulizia

- Assicurarsi che i bambini siano sorvegliati se eseguono le operazioni di pulizia e manutenzione.

▶ Scollegare l'elettrodomestico dalla rete elettrica prima di intraprendere qualsiasi operazione di manutenzione ordinaria.

AVVERTENZA!

Manutenzione / pulizia

▶ Pulire il filtro per lanugine e il filtro del condensatore dopo ogni programma (vedere CURA E PULIZIA).
▶ Non utilizzare acqua nebulizzata o vapore per pulire l'elettrodomestico.
▶ Non utilizzare prodotti chimici industriali per pulire l'elettrodomestico.
Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, da un rappresentante o da una persona competente per evitare rischi.
▶ Non tentare di riparare l'elettrodomestico da soli. Qualora sia necessaria una riparazione si prega di contattare il nostro servizio clienti.

Installazione

• Assicurarsi di posizionare la macchina in un luogo che consenta l'apertura completa dell'oblò. Non installare l'asciugatrice dietro una porta con serratura, una porta scorrevole o una porta con cardini sul lato opposto dell'oblò dell'asciugatrice poiché ciò potrebbe limitarne l'apertura completa.
  ▶ Installare l'elettrodomestico in un luogo asciutto e ben ventilato.
  Non installare mai l'elettrodomestico in un ambiente esterno umido o in un'area che presenta il rischio di perdite d'acqua, come sotto o vicino a un lavello. Una volta verificata una perdita d'acqua, disinserire l'alimentazione e lasciare asciugare l'elettrodomestico all'aria.
  ▶ Installare o utilizzare l'elettrodomestico solo dove la temperatura è superiore a 5°C.
  ▶ Non posizionare l'elettrodomestico direttamente su un tappeto o vicino a una parete o a un mobile.
  ▶ Non esporre l'elettrodomestico al gelo, al calore o alla luce solare diretta o in prossimità di fonti di calore (es. stufe, caloriferi).
• Assicurarsi che le informazioni elettriche sulla targhetta identificativa siano conformi all'alimentazione elettrica. In caso contrario, contattare un elettricista.
  ▶ Non utilizzare adattatori multipresa e prolunghe.
  ▶ Prestare attenzione a non danneggiare il cavo elettrico e la spina. Se questa risultasse danneggiata, farla sostituire da un elettricista.
  ▶ Utilizzare una presa separata con messa a terra per l'alimentazione facilmente accessibile dopo l'installazione. L'elettrodomestico deve essere collegato a terra.
  Solo per il Regno Unito: Il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 cavi (con messa a terra) adatta a una presa standard a 3 cavi (con messa a terra). Non tagliare o smontare mai il terzo polo (messa a terra). Dopo aver installato l'elettrodomestico, la spina dovrebbe essere accessibile.

Questo elettrodomestico è destinato all'asciugatura di articoli che sono stati lavati in una soluzione acquosa e che sull'etichetta del produttore sono contrassegnati come idonei all'asciugatura a macchina.

L'elettrodomestico è progettato esclusivamente per uso domestico all'interno dell'abitazione. Non è destinato all'uso commerciale o industriale. Non sono consentiti cambiamenti o modifiche al dispositivo. L'uso non previsto può causare pericoli e la perdita di tutte le richieste di garanzia e responsabilità.

Norme e direttive CE

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con le corrispondenti norme armonizzate, che prevedono la marcatura CE.

Avviso

L'elettrodomestico contiene il gas fluorurato a effetto serra R290 (GWP:1430). Questo gas è sigillato ermeticamente.

Uso responsabile dal punto di vista ambientale

▶ Centrifuga completa: Centrifugare la biancheria alla massima velocità.
Carico massimo: utilizzare la quantità di riempimento massima secondo la tabella dei programmi, ma non sovraccaricare l'asciugatrice. Per sfruttare il carico massimo, il bucato che deve essere asciugato "PRONTO da indossare" può essere prima asciugato facilmente con "Stiratura". Al termine del programma, rimuovere il bucato da stirare e asciugare il bucato rimanente per terminare il ciclo di asciugatura.

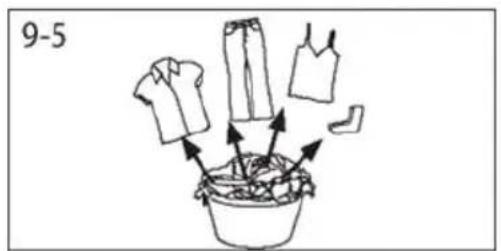

▶ Scuotere il bucato: scuotere il bucato prima di metterlo nell'asciugatrice.
Evitare un'asciugatura eccessiva: È necessario evitare un'asciugatura eccessiva. Selezionare il programma giusto e il livello di asciugatura appropriato.
▶ Ammorbidente non necessario: Non utilizzare l'ammorbidente durante il lavaggio, poiché il bucato diventerà soffice e morbido nel programma di asciugatura.
▶ Pulizia dei filtri per lanugine: Pulire i filtri per lanugine dopo ogni ciclo.
▶ Ventilazione: Assicurarsi che l'elettrodomestico sia adeguatamente ventilato (vedere INSTALLAZIONE).
▶ Riutilizzo dell'acqua di condensa: L'acqua di condensa raccolta può essere utilizzata per il ferro da stiro a vapore. Prima di ciò, deve essere versata attraverso un colino fine o una carta da filtro per il caffè. Le parti più piccole verranno trattenute dal filtro.

Nota:

A causa di modifiche tecniche e modelli diversi, le illustrazioni nei capitoli che seguono potrebbero differire dal modello in uso.

4.1 Immagine dell'elettrodomestico

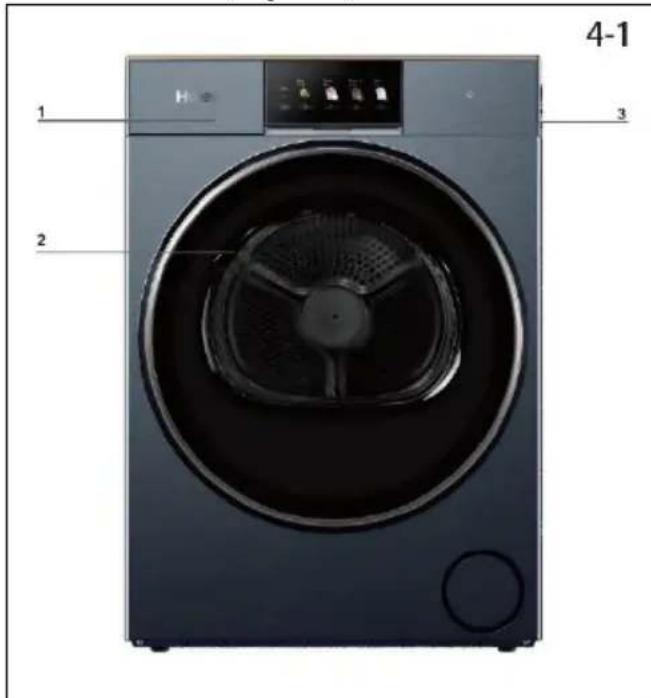

Lato anteriore (Fig. 4-1):

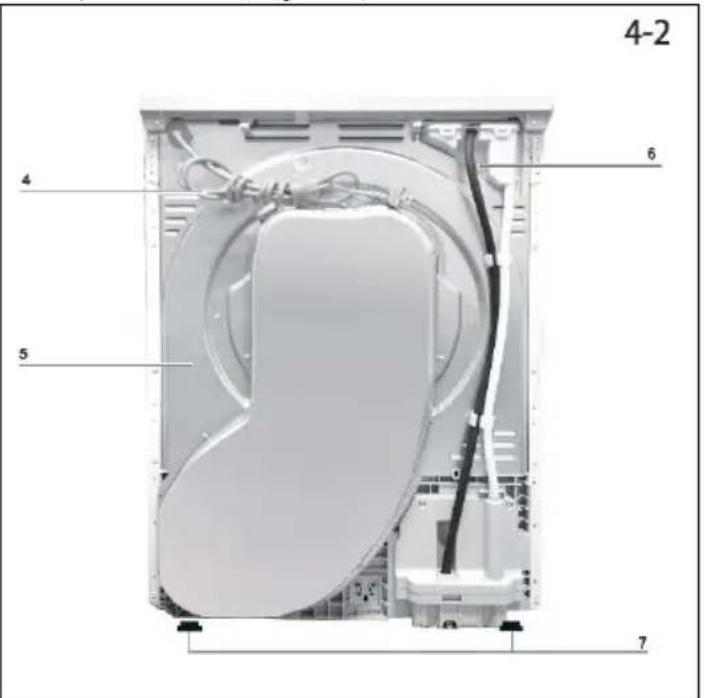

Lato posteriore (Fig. 4-2):

4-1 1 2 3

1. Serbatoio dell'acqua
2. Oblò dell'asciugatrice
3. Pannello di controllo

4-2 4 6 5 7

1. Cavo di alimentazione
2. Piastra posteriore
3. Uscita di drenaggio
4. Piedini regolabili

4.2 Accessori

Controllare gli accessori e la documentazione in base a questo elenco (Fig. 4-3):

4-3

Tubo di scarico

Stendibiancheria

Etichetta energetica

Schede di garanzia

Manuale d'uso

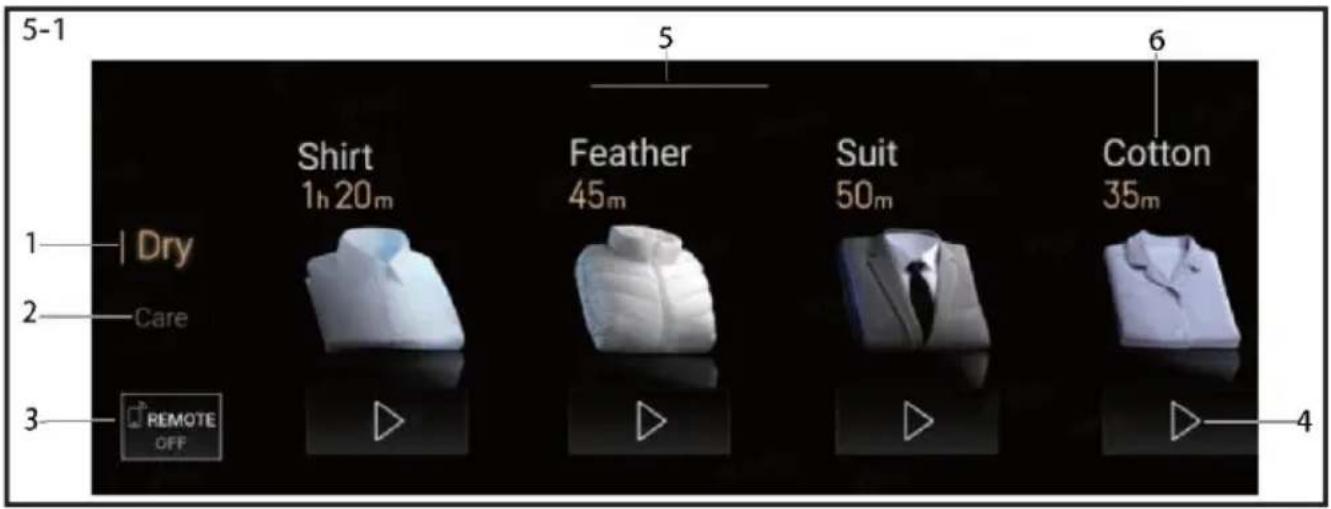

5-1 1—Dry 2—Care 3—REMOTE OFF Shirt 1h 20m Feather 45m Suit 50m Cotton 35m 5 6 4

1. Area asciugatura
2. Start/Pausa

1. Area trattamenti

2. Impostazione

3. Pulsante Controllo remoto

4. Programma

5.1 Area asciugatura

Selezionare questa sezione per visualizzare i programmi di asciugatura (Fig. 5-2).

5.2 Area trattamenti

Selezionare questa sezione per visualizzare i programmi per il trattamento e la cura dei capi (Fig. 5-3).

5.3 Pulsante Controllo remoto

Premendo brevemente questo pulsante si attiva/disattiva il contro remoto dell'elettrodomestico tramite l'app hOn (Fig. 5-4).

NOTA: Per avviare la procedura di associazione, seguire le istruzic dell'app. Per maggiori informazioni consultare il capitolo 14 "App hOn".

5.4 Start/Pausa

Dopo aver toccato il pulsante Start, il programma corrispondente verrà avviato o messo in pausa (Fig. 5-5).

5.5 Impostazione

Far scorrere la barra di stato superiore verso il basso per accedere alla schermata delle impostazioni, che include "Preferiti", "Blocco bambini", "Rotazione schermo", "Suono pulsanti", "Smart Sorting", "WiFi", "Logo enciclopedia", "Enciclopedia cura", "Lingua del sistem" "Luminosità schermo" e "Ripristino impostazioni di fabbrica".

5.6 Pulsante di accensione

Premere il pulsante di accensione per accendere/spegnere l'asciugatrice (Fig. 5-7).

5.7 Pulsante Indietro

Fare clic su questa icona per tornare al livello precedente della schermata di selezione del programma (Fig. 5-8).

5-9

5-10

5-11

5-12

5-13

5-14

5-15

5-16

5.8 Pulsante Termina

Selezionando "Termina", il programma corrente verrà sospeso e verrà visualizzata nuovamente la schermata di selezione del programma. Sarà quindi possibile selezionare nuovamente un programma e regolare i parametri corrispondenti. Premere nuovamente "Start" per eseguire il programma appena selezionato (Fig. 5-9).

5.9 Pulsante Continua

Con il programma in pausa, toccando questa icona verrà visualizzato il messaggio "Terminare il programma?" Selezionando questa icona si continuerà con il programma corrente (Fig. 5-10).

5.10 Pulsante partenza ritardata

L'elenco visualizzato consente la selezione del ritardo. Le opzioni nell'elenco possono essere trascinate, fatte scorrere o selezionat facendo clic. Il campo di ritardo selezionabile è compreso tra 0 e 12 ore, a intervalli di 1 ora (Fig. 5-11).

5.11 Pulsante Temperatura

L'elenco visualizzato consente di regolare la temperatura di asciugatura del programma corrente. Le opzioni dell'elenco possono essere trascinate, fatte scorrere o selezionate facendo clic. I livelli selezionabili includono alta temperatura / media temperatura / bassa temperatura / aria fredda. Per i dettagli fare riferimento alla tabella di configurazione del programma (Fig. 5-12

5.12 Pulsante Antipiega

L'elenco visualizzato consente di regolare le impostazioni antipiega per il programma corrente. Le opzioni nell'elenco possono essere trascinate, fatte scorrere o selezionate toccandole. Il campo selezionabile è compreso tra 0 e 12 ore, a intervalli di 1 ora. La funzione antipiega può essere regolata sia in modalità standby che in modalità operativa (Fig. 5-13).

5.13 Pulsante Livello di asciugatura

Per la selezione delle diverse impostazioni di asciugatura: Pronto da riporre, Pronto da indossare e Pronto da stirare. Per i dettagli fare riferimento alla tabella di configurazione del programma (Fig. 5-14).

5.14 Pulsante Flexy Air

Sezione dei diversi livelli di velocità dell'aria. Per i dettagli fare riferimento alla tabella di configurazione del programma (Fig. 5-15

5.15 Pulsante Blocco bambini

Dopo aver impostato la funzione di blocco bambini, l'icona corrispondente si accende e sono impedite tutte le operazioni da parte dell'utente, ad eccezione dell'uso del pulsante di accensione (Fig. 5-16).

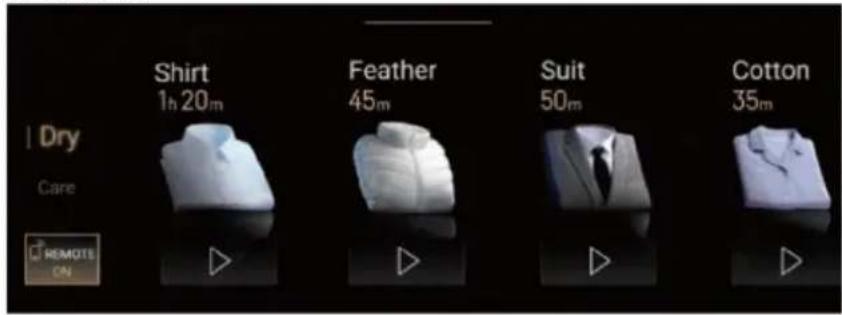

5.16 Impostazione di avvio predefinita

Dopo l'accensione, per impostazione predefinita viene visualizzata la pagina del programma di asciugatura. Schermata di avvio.

Quando si accende l'elettrodomestico per la prima volta, è necessario selezionare la lingua del programma.

Dopo aver selezionato la lingua del programma, è possibile eseguire la configurazione di rete oppure saltare la fase di configurazione di rete.

I nomi dei programmi visualizzati sono indicati di seguito. I nomi dei programmi nella figura sono solo di riferimento.

La schermata principale consente di selezionare l'asciugatura o il trattamento dei capi.

Programmi di asciugatura:

Asciugatura: 1 Eco, 2 Smart AI, 3 Camicie, 4 Cotone, 5 Sintetici, 6 Delicati, 7 Asciugamani, 8 Babycare, 9 Sport, 10 Carico XXL, 11 Timer, 12 Rapido 30, 13 Outdoor, 14 Lana, 15 Piumino, 16 Riscaldamento, 17 Asciugatura notturna, 18 Asciugatura speciale.

Programmi di cura:

Trattamento: 1 Piumino, 2 Sintetici, 3 Camicie, 4 Lana, 5 Carico XXL, 6 Abiti.

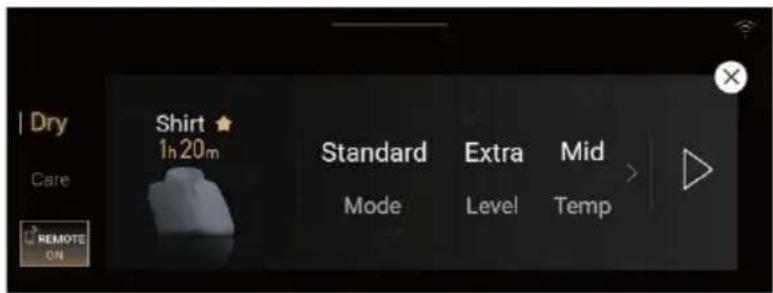

5.17 Schermata impostazioni

Dopo aver toccato e selezionato un determinato programma, si accede alla schermata delle impostazioni (modalità standby).

Ad esempio, se si seleziona il programma Lana, si accederà alla schermata di impostazione dei parametri del programma Lana. La schermata visualizza il tempo rimanente; è possibile toccare direttamente il pulsante Start per eseguire il programma.

È inoltre possibile adattare i parametri in base alle proprie esigenze.

La pagina di regolazione dei parametri è mostrata nell'immagine seguente.

Pagina di accesso ai programmi di cura (cliccare il pulsante "Cura" per accedere alla pagina dei programmi di cura dei capi).

Dopo aver toccato e selezionato un determinato programma, si accede alla schermata delle impostazioni (in modalità standby).

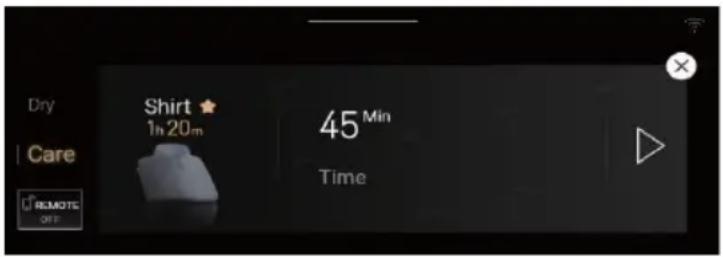

Ad esempio, se si sceglie il programma Camicie, si accede alla schermata delle corrispondenti impostazioni. La schermata visualizza il tempo rimanente. È possibile toccare direttamente il pulsante Start per eseguir il programma. È inoltre possibile modifica la durata del programma in base alle proprie esigenze. Tutti i programmi di trattamento possono essere seleziona con durata 30 minuti o 60 minuti.

Dry 1h 20m Shirt ★ 45 Min Time Care REMOTE OFF

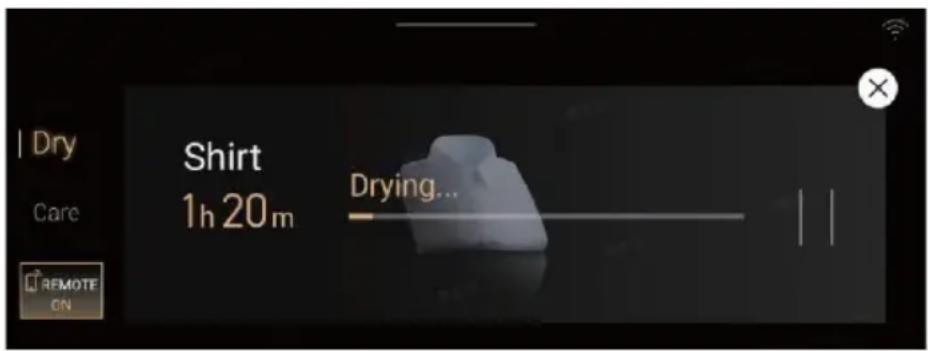

5.18 Schermata dopo l'avvio

Visualizzazione della schermata relativa alla sezione del processo:

Tempo rimanente: Prenotazione, Tempo rimanente per l'asciugatura, Fine Fase di asciugatura:

Prenotazione in corso, Il programma inizierà tra ** ore ** minuti, In esecuzione -

Asciugatura in corso / Trattamento in corso - Raffreddamento in corso - Antipiega in corso.

Il tempo rimanente è il tempo totale di esecuzione del programma e la fase di asciugatura è quella visualizzata sulla schermata. Quando la fase di asciugatura è terminata,

la schermata visualizza "Asciugatura completata" o "Trattamento completato". Se non si preme il pulsante "Conferma", l'elettrodomestico si spegne dopo 2 minuti. Al termine del programma, premendo il pulsante "OK" la schermata torna alla pagina di standby ed entra nello stato "Standby".

La descrizione dettagliata della schermata è la seguente:

La schermata del programma di asciugatura comprende principalmente le fasi seguenti:

Il programma inizierà tra ** ore ** e ** minuti **, Asciugatura in corso, Completata, Antipiega in corso. Nel programma di trattamento dei capi, la schermata visualizza "Trattamento in corso".

Dopo l'avvio, la barra di avanzamento si riempie progressivamente fino al 100%, quindi il programma termina.

(1) Schermata Prenotazione:

Visualizza il nome del programma corrente, il tempo rimanente o "AUTO" e l'avviso che il programma inizierà tra ** ore ** e ** minuti **.

Una volta selezionata la prenotazione, durante il periodo di prenotazione il programma può essere messo in pausa o interrotto. Se il programma viene messo in pausa, è possibile riprenderlo e continuare il processo di prenotazione.

(2) Schermata

Asciugatura:

Visualizza il nome del programma corrente, mostra il tempo rimanente e visualizza "Asciugatura"

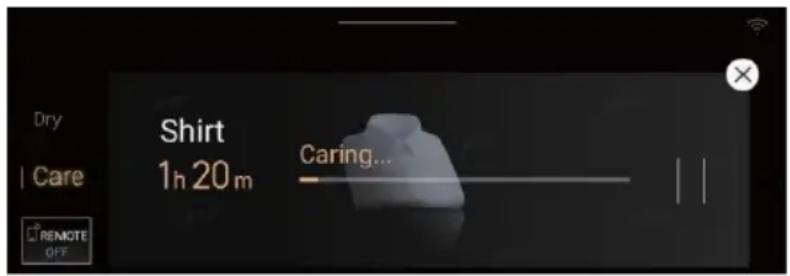

Se il programma in esecuzione è un programma di cura dei capi, il display visualizza "Cura".

Visualizza il nome del programma corrente, il tempo rimanente e lo stato "In pausa".

Toccare il pulsante Pausa per interrompere il programma in esecuzione. Toccare il pulsante Start per riprendere il programma in pausa.

Dopo aver selezionato il pulsante "Termina", il processo di asciugatura/pulizia in corso verrà interrotto e si accederà alla schermata di selezione dei programmi. Cliccando nuovamente, si accederà alla schermata di regolazione dei parametri per la selezione del programma.

I parametri dei programmi possono essere modificati. Dopo aver premuto nuovamente il pulsante "Start", il programma appena impostato verrà rieseguito.

Selezionando il pulsante "Continua" si tornerà alla schermata del processo di asciugatura/pulizia in corso.

(4) Schermata Antipiega:

Se è stata selezionata la funzione antipiega nel programma corrente, 5 secondi dopo il termine dell'esecuzione del programma, l'elettrodomestico entrerà nella fase antipiega.

Lo schermo visualizzerà 0 e "Antipiega in corso". Se si clicca sul pulsante pausa, il processo antipiega verrà interrotto e il programma tornerà alla schermata iniziale di standby. Dopo 2 minuti, l'elettrodomestico si spegnerà. Se non si clicca sul pulsante di pausa, il programma continuerà la funzione antipiega e si spegnerà una volta trascorso il tempo impostato.

(5) Schermata di completamento

Una volta completato il processo di asciugatura/pulizia, sullo schermo verrà visualizzato il messaggio "Asciugatura completata". Rimuovere subito i capi e pulire il serbatoio dell'acqua e il filtro. L'elettrodomestico dovrebbe essere spento dopo 2 minuti. Se si tocca il pulsante corretto sulla schermata di completamento, l'elettrodomestico ritorna nella modalità standby.

(6) Schermata Allarmi:

Se si verifica un allarme per un guasto, vengono visualizzate le informazioni di allarme.

È possibile confermare l'allarme toccando oppure spegnere l'elettrodomestico per annullarlo.

(7) Schermata informativa:

Visualizza messaggi di avviso pertinenti per gli utenti.

Programma	Livello di asciugatura predefinito	Lavanderia	Carico max kg		Tempo predefinito		Temperatura
			9 kg		9 kg
Eco	Pronto da indossare	Per indumenti o cappotti di cotone	9		3:20		60-65°C
Rapido 30'	/	Asciugatura fissa di 30 minuti	0,5		0:30		60-65°C
Babycare	Armadio	Capi per bambini	4		1:08		60-65°C
Sport	Armadio	Per abbigliamento sportivo	4,5		1:15		60-65°C
Camicie	Pronto da indossare	Speciale per camicie con impostazione antipiega predefinita di 1 ora	4		0:54		60-65°C
Carico XXL	Armadio	Cotone pesante	4,5		1:40		60-65°C
Delicati	Pronto da indossare	Per tessuti delicati quali seta, biancheria intima, ecc.	2		0:56		55-60°C
Cotone	Armadio	Cotone, cappotti	9		3:00		60-65°C
Timer	/	Per tessuti misti; il tempo di asciugatura può essere scelto autonomamente	-		0:40		60-65°C
Lana	/	Per capi in lana	3		2:00		50-55°C
Piumino	/	Capi contenenti piume	1		3:00		60-65°C
Asciugamani	Armadio	Per tessuti pesanti come asciugamani, ecc.	6		1:30		60-65°C
Sintetici	Pronto da indossare	Per tessuti sintetici	4,5		1:29		55-60°C
Smart AI	Armadio	Per tessuti misti composti da più di un tipo di tessuto	16		2:50		60-65°C

*) Impostazione del programma test EN 61121, si consiglia di scaricare l'acqua di condensa esternamente attraverso il tubo di scarico quando si asciuga a pieno carico utilizzando il programma Eco. In tal modo si eviterà di dover svuotare il serbatoio dell'acqua durante il ciclo.
**) La durata del programma viene influenzata dai seguenti fattori: tipo di tessuto, quantità caricata, contenuto di umidità, livello di asciugatura desiderato e velocità di centrifuga durante il lavaggio. Questi fattori vengono registrati dall'elettronica durante il programma e il tempo rimanente deve essere corretto di conseguenza.

7-Programmi Trattamento

Descrizione del programma di trattamento

7.1 Trattamento Camicie

Questo programma è adatto per trattare e migliorare le camicie in cotone e tessuti misti. Per questo programma è necessario riempire in precedenza il serbatoio di manutenzione con acqua pura.

7.2 Trattamento Lana

Questo programma è adatto per trattare e migliorare capi in lana e in misto lana. Per questo programma è necessario riempire in precedenza il serbatoio di manutenzione con acqua pura.

7.3 Trattamento Piumino

Questo programma è adatto per trattare e migliorare i piumini.

7.4 Trattamento Abiti

Questo programma è adatto per trattare e migliorare gli abiti. Per questo programma è necessario riempire in precedenza il serbatoio di manutenzione con acqua pura.

7.5 Trattamento Carico XXL

Questo programma è adatto per trattare e migliorare i capi dei carichi XXL.

7.6 Trattamento Sintetici

Questo programma è adatto per trattare e migliorare i tessuti sintetici.

Lavaggio e cura dei capi in lana

Il ciclo di asciugatura della lana di questa macchina è stato testato e approvato da The Woolmark Company. Il ciclo è adatto per asciugare capi in lana che riportano sull'etichetta la dicitura "Lavaggio a mano", a condizione che i capi vengano lavati con un ciclo di lavaggio a mano approvato da Woolmark e asciugati secondo le istruzioni fornite dal produttore della macchina. M2430.

La biancheria inamidata lascia una pellicola di amido nel cestello e non è adatta all'asciugatrice.

8.2 Ammorbidente

Non utilizzare l'ammorbidente durante il lavaggio, perché nell'asciugatrice il bucato diventerà morbido e soffice.

L'utilizzo di "panni morbidi" può causare un deposito sui filtri per lanuggine, che può provocare un blocco dei filtri. In questi casi evitare di aggiungere panni morbidi nell'asciugatrice o scegliere una marca diversa. In ogni caso osservare le istruzioni del produttore.

8.4 Piccole quantità di carico

Con carico inferiore a 1,0 kg è necessario selezionare il programma "Timer" poiché a volte il livello di asciugatura della biancheria non può essere rilevato a causa del carico ridotto.

8.5 Luce interna del cestello

Quando l'elettrodomestico è acceso e l'oblò è aperto, la luce del cestello rimane accesa.

8.6 Sportello di servizio

Assicurarsi che lo sportello di servizio sia sempre chiuso durante il funzionamento.

8.7 Protezione antipiega

Con la funzione antipiega impostata, se al termine del ciclo la biancheria non viene estratta, il cestello si muove di tanto in tanto per evitare la formazione di pieghe.

8.8 Biancheria da stirare

Per i capi che necessitano di essere stirati, selezionare il livello di asciugatura su "Stiratura": i capi risulteranno più veloci da stirare.

8.9 Tempo rimanente

La durata del programma viene influenzata dai seguenti fattori: tipo di tessuto, quantità caricata, contenuto di umidità, livello di asciugatura desiderato e velocità di centrifuga durante il lavaggio. Questi fattori vengono registrati dall'elettronica durante il programma e il tempo rimanente deve essere corretto di conseguenza.

8.10 Capi di grandi dimensioni

Al termine del ciclo, se non viene raggiunto il livello di asciugatura desiderato, allentare il bucato e aggiungerlo nuovamente con il programma a tempo (TIMER).

8-Suggerimenti e consigli

8.11 Tessuti particolarmente delicati

I tessuti che possono restringersi o perdere la forma facilmente, così come le calze di seta e la biancheria intima non devono essere messi direttamente nell'asciugatrice. Mettere i capi delicati all'interno di un sacchetto per la biancheria e non asciugarli eccessivamente.

8.12 Pullover e maglieria

Per indumenti come jersey e maglieria, si consiglia di utilizzare il programma Delicati per evitare un'asciugatura eccessiva.

8.13 Segnale acustico

È possibile attivare un segnale acustico:

▶ Quando il serbatoio dell'acqua è pieno.
▶ Quando si verifica un guasto.

Inoltre è possibile selezionare l'emissione del segnale acustico anche nei casi seguenti:

▶ al termine del programma
▶ quando si preme un pulsante
▶ quando si ruota il selettore programmi.

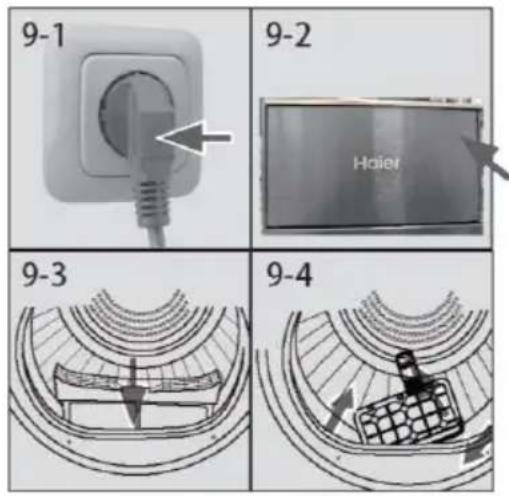

9.1 Preparazione dell'elettrodomestico

1. Collegare l'elettrodomestico alla rete elettrica (da 220 V a 240 V\~/50 Hz) (Fig. 9-1). Fare riferimento anche alla sezione INSTALLAZIONE.

2. Assicurarsi che:

▶ il serbatoio dell'acqua sia vuoto e installato correttamente; (Fig. 9-2).
▶ il filtro per lanugine sia pulito e installato correttamente. (Fig. 9-3).
▶ il filtro del condensatore sia pulito e installato correttamente (Fig. 9-4).

9.2 Preparazione del bucato

▶ Suddividere i capi in base al tessuto (cotone, sintetici, lana, ecc.). Asciugare solo i capi centrifugati.
▶ Svuotare le tasche di tutti gli oggetti taglienti o infiammabili come chiavi, accendini e fiammiferi. Rimuovere gli oggetti decorativi duri come le spille.
▶ Chiudere le cerniere, assicurarsi che i bottoni siano cuciti saldamente e radunare piccoli oggetti come calzini, reggiseni, ecc. in un sacchetto per il bucato.
▶ Dispiegare capi di tessuto ingombranti come lenzuola, tovaglie, ecc.
▶ Seguire le istruzioni sull'etichetta della biancheria e asciugare gli indumenti asciugabili in lavatrice.

i Suggerimenti:

Separare i vestiti bianchi da quelli colorati.
La biancheria da letto e le federe devono essere abbottonate, in modo che le piccole parti non possano incastrarsi all'interno.
▶ Chiudere le cerniere e i ganci e legare insieme le cinture larghe senza parti metalliche, ad esempio i lacci dei grembiuli, ecc.
Rimuovere le parti metalliche sciolte dei vestiti prima di metterli nell'asciugatrice, come i bottoni di metallo.
Non asciugare eccessivamente la biancheria facile da pulire. Rischio di pieghe. Infine, lasciar asciugare gli indumenti all'aria aperta.
Gli indumenti come la maglieria a volte possono asciugarsi eccessivamente. Si consiglia sempre di scegliere il livello di asciugatura "Stiratura".
Per gli indumenti preasciugati, multistrato o per l'asciugatura finale, è necessario selezionare il programma a tempo (TIMER).

Carico di riferimento	Composizione	Peso medio per articolo
Lenzuolo (singolo)	Cotone	ca. 800 g
Capi in tessuto misto	/	ca. 800 g
Giacche	Cotone	ca. 800 g
Jeans	/	ca. 800 g
Tuta da lavoro	Cotone	ca. 950 g
Pigiama	/	ca. 200 g
Camicie	/	ca. 300 grammi
Calzini	Tessuti misti	ca. 50 g
Magliette	Cotone	ca. 300 grammi
Biancheria intima	Tessuti misti	ca. 70 g

9.3 Caricare i capi nell'elettrodomestico

▶ Scuotere e caricare la biancheria precedentemente suddivisa.
▶ Non sovraccaricare.
▶ Chiudere l'oblò con cautela. Assicurarsi che i capi non rimangano impigliati.

9.4 Rimozione o aggiunta di capi

Per rimuovere o aggiungere capi è possibile interrompere il programma in qualsiasi momento:

premere il pulsante "Start/Pausa". Il ciclo verrà interrotto, aprire l'oblò; fare attenzione quando si estraggono o si introducono capi! L'interno del cestello o gli indumenti stessi potrebbero essere molto caldi, per cui sussiste il pericolo di ustioni.
Per continuare il programma, premere il pulsante "Start/Pausa" dopo aver chiuso lo sportello.

ATTENZIONE!

Gli articoli non in tessuto, così come quelli piccoli, sfilacciati o con spigoli vivi possono causare malfunzionamenti e danni sia agli indumenti che all'elettrodomestico.

AVVERTENZA!

Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi non siano stati rimossi rapidamente e distesi in modo che il calore possa essere rilasciato.

9.5 Caricamento dell'asciugatrice

1. Disporre la biancheria in modo uniforme nel cestello prestando attenzione a non sovraccaricare l'asciugatrice.
2. Accendere l'asciugatrice premendo il pulsante di accensione.

Avviso

Ammorbidenti o prodotti simili devono essere utilizzati come specificato nelle istruzioni del produttore.

9.6 Impostazione programma e avvio

1. Ruotare la manopola dei programmi per selezionare il programma desiderato.
2. Impostare funzioni come Temperatura, Livello di asciugatura, Partenza ritardata. Successivamente premere il pulsante Start/Pausa per avviare il ciclo di asciugatura.

9.7 Termine del ciclo di asciugatura

Una volta completato il ciclo di asciugatura, l'asciugatric interrompe automaticamente il funzionamento. Il display visualizza FINE per circa 5 s. Aprire l'oblò dell'asciugatrice ed estrarre i capi. Se i capi non vengono estratti, la funzione antipiega si avvia automaticamente e sullo schermo viene visualizzato 0:00 (questa funzione è disponibile solo per alcuni programmi)

1. Spegnere l'asciugatrice premendo il pulsante di accensione.
2. Scollegare l'asciugatrice dalla presa di corrente (Fig. 9-7).
3. Dopo ogni ciclo di asciugatura, svuotare il serbatoio dell'acqua (Fig. 9-8).
4. Pulire il filtro per lanugine dopo ogni ciclo di asciugatura (Fig. 9-9).
5. Pulire il filtro del condensatore dopo ogni ciclo di asciugatura (Fig. 9-10).

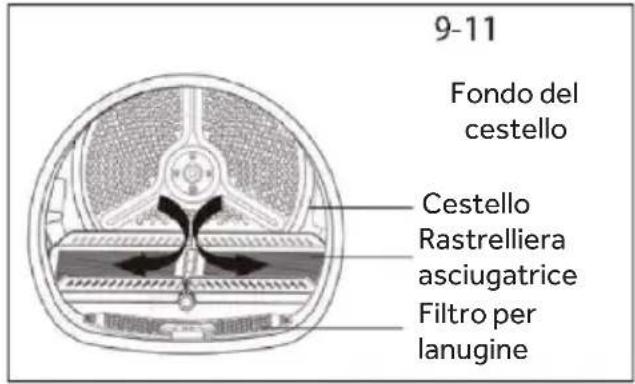

9.8 Utilizzo della rastrelliera

La rastrelliera dell'asciugatrice è progettata per capi che non sono adatti all'asciugatura in asciugatrice, come scarpe da ginnastica, maglioni o biancheria intima delicata.

1. Aprire l'oblò dell'asciugatrice.
2. Verificare che il cestello sia vuoto.

3. Inserire la rastrelliera dell'asciugatrice nel cestello.

4. Assicurarsi che la rastrelliera sia inserita nel foro del filtro per lanugine e bloccata nel foro de cestello.

9-11 Fondo del cestello Cestello Rastrelliera asciugatrice Filtro per lanugine

Avviso

Non utilizzare la rastrelliera quando sono presenti altri indumenti nell'asciugatrice.
Durante l'asciugatura, assicurarsi che i capi siano posizionati sulla rastrelliera senza rischio di impigliarsi nei deflettori mentre il cestello ruota.
▶ Peso massimo degli oggetti bagnati: 1,5 kg.

Tabella dei trattamenti

Lavaggio
	Lavaggio normale fino a 95 °C		Lavaggio normale fino a 60 °C		Lavaggio delicato fino a 60 °C
	Lavaggio normale fino a 40 °C		Lavaggio delicato fino a 40 °C		Lavaggio molto delicato fino a 40 °C
	Lavaggio normale fino a 30 °C		Lavaggio delicato fino a 30 °C		Lavaggio molto delicato fino a 30 °C
	Lavaggio a mano max. 40 °C		Non lavare
Candeggio
	Qualsiasi candeggiante è consentito		Solo ossigeno/ non cloro		Non candeggiare
Asciugatura
	Asciugatura in asciugatrice a temperatura normale		Asciugatura in asciugatrice a temperatura più bassa		Non asciugare in asciugatrice
	Asciugatura su filo da bucato		Asciugatura in piano
Stiratura
	Stirare a una temperatura massima di 200 °C		Stirare a una temperatura media fino a 150 °C		Stirare a bassa temperatura fino a 110 °C, senza vapore (la stiratura a vapore può provocare danni irreversibili)
	Non stirare

Candeggio
Stiratura

10.1 Pulizia del filtro per lanuggine

Pulire il filtro per lanugine dopo ogni ciclo di asciugatura.

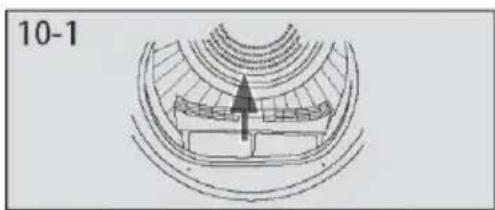

1. Rimuovere il filtro per lanugine dal cestello (Fig. 10-1).

2. Aprire il filtro per lanugine (Fig. 10-2).

3. Rimuovere i residui di lanugine dal filtro per lanugine (Fig. 10-3).

4. Rimontare il filtro per lanugine pulito nell'asciugatrice (Fig. 10-4).

10.2 Pulizia del filtro del condensatore

Pulire il filtro dopo ogni ciclo di asciugatura.

1. Aprire l'oblò.

2. Estrarre il filtro per lanugine dal condotto anteriore (Fig. 10-6).

3. Estrarre il filtro del condensatore dal condotto dell'aria (Fig. 10-7).

4. Separare la spugna e pulire lo schermo del filtro da eventuali residui (Fig. 10-8).

5. Reinstallare la spugna sul filtro del condensatore e reinserirla nel condotto.

Avviso

Se il filtro del condensatore/per lanuggine è molto sporco, può essere pulito sotto l'acqua corrente. Lasciarlo asciugare completamente prima dell'uso.

10-Cura e pulizia

IT

10.3 Svuotare il serbatoio dell'acqua

Durante il funzionamento, il vapore viene condensato in acqua e raccolto nel serbatoio dell'acqua. Dopo ogni ciclo di asciugatura, svuotare il serbatoio dell'acqua.

1. Estrarre il serbatoio dell'acqua dalla sua sede (Fig. 10-9).

2. Svuotare il serbatoio dell'acqua (Fig. 10-10).

3. Reinstallare il serbatoio dell'acqua nell'asciugatrice (Fig. 10-11).

Holier 10-9

Non utilizzare l'acqua per alcun tipo di bevanda o lavorazione alimentare.

10.4 Asciugatrice

Pulire l'esterno dell'asciugatrice e il pannello di controllo con un panno umido. Non utilizzare solventi organici o agenti corrosivi per evitare danni al dispositivo.

10.5 Cestello

Dopo un certo periodo di funzionamento, i microelementi come calcio e sostanze minerali contenuti nell'acqua formano una pellicola invisibile all'interno del cestello. Utilizzare un panno umido e una piccola quantità di detergente per rimuoverli. Non utilizzare solventi organici o agenti corrosivi per evitare danni al dispositivo.

Numerosi problemi potrebbero essere risolti autonomamente senza competenze specifiche.

Verificare tutte le possibilità mostrate e seguire le istruzioni riportate di seguito prima di contattare un servizio post-vendita. Vedere SERVIZIO CLIENTI.

AVVERTENZA!

Prima della manutenzione, disattivare l'elettrodomestico e scollegare la spina dalla presa di corrente.
Le apparecchiature elettriche devono essere sottoposte a manutenzione esclusivamente da parte di esperti elettrici qualificati, poiché riparazioni improprie possono causare notevoli danni consequenziali.
▶ Un cavo di alimentazione danneggiato deve essere sostituito unicamente dal produttore, dal fornitore di servizi o da personale qualificato per evitare rischi.

Risoluzione dei problemi con il codice visualizzato

Codice	Causa	Soluzione
F2	Errore della pompa di scarico.	Contattare il servizio clienti.
F32	Il sensore termico del condensatore è in circuito aperto o in cortocircuito.	Contattare il servizio clienti.
F33
F4	La temperatura del bucato nel cestello non cambia.	Contattare il servizio clienti.
FC2	Errore di comunicazione tra la PCB e il display.	Contattare il servizio clienti.
FC0	Si è verificato un malfunzionamento della linea principale	Contattare il servizio clienti.
FC26	Anomalia di comunicazione del motore	Contattare il servizio clienti.
F7	Malfunzionamento del motore	Contattare il servizio clienti.
FH	Avviso di errore di configurazione IoT, impossibile connettersi al modulo Wi-Fi durante la configurazione IoT	Contattare il servizio clienti.

Se i codici di errore dovessero ripresentarsi dopo aver adottato le misure necessarie, spegnere l'elettrodomestico, scollegare l'alimentazione e contattare il servizio clienti.

11 - Risoluzione dei problemi

Risoluzione dei problemi senza i codici visualizzati

Problema	Causa possibile	Possibile soluzione
L'asciugatrice non funziona.	Collegamento scadente all'alimentazione.Mancanza di corrente.Nessun programma di asciugatura impostato.Mancata accensione del dispositivo.Il serbatoio dell'acqua è pieno.Oblò non chiuso correttamente.	Controllare il collegamento all'alimentazione.Controllare l'alimentazione.Impostare un programma di asciugatura.Accendere il dispositivo.Svuotare il serbatoio dell'acqua.Chiudere correttamente l'oblò.
L'asciugatrice non funziona e il display visualizza End	Il bucato ha raggiunto il livello di asciugatura definito dal programma.	Verificare che sia stata selezionata l'impostazione del programma corretta.
Il tempo di asciugatura è troppo lungo e i risultati non sono soddisfacenti	L'impostazione del programma non è corretta.Il filtro è intasato.L'evaporatore è bloccato.L'asciugatrice è sovraccarica.Il bucato è eccessivamente bagnato.Il condotto di ventilazione è ostruito.	Assicurarsi che il programma sia impostato correttamente.Pulire lo schermo del filtro.Pulire l'evaporatore.Ridurre la quantità di bucato.Centrifugare completamente il bucato prima dell'asciugatura.Controllare e pulire il condotto di ventilazione.
Il tempo rimanente sul display si arresta o salta.	Il tempo rimanente verrà modificato continuamente in base ai seguenti fattori:Tessuto del bucato.Peso del carico.Grado di umidità del bucato.Temperatura ambiente.	La regolazione automatica è un'operazione normale.

Avviso: tutte le immagini rilevanti per l'installazione si trovano all'inizio di questo manuale.

12.1 Preparazione

Rimuovere innanzitutto tutti gli imballaggi, compresa la base in polistirolo, durante il disimballaggio.

Avviso

Smaltire l'imballaggio in modo rispettoso dell'ambiente. Per informazioni relative agli attuali siti di smaltimento, consultare il rivenditore o le autorità locali.

AVVERTENZA!

Dopo il trasporto e l'installazione, è NECESSARIO lasciare in standby l'asciugatrice per due ore prima dell'uso.

12.2 Trasporto e tempi di attesa

Trasportare l'elettrodomestico solo in posizione orizzontale. Per una lubrificazione esente da manutenzione, l'olio e si trova nella capsula del compressore. Tale olio può passare attraverso il sistema di tubazioni chiuso durante il trasporto inclinato. Prima di collegare l'elettrodomestico alla rete elettrica è necessario attendere 2 ore affinché l'olio ritorni nella capsula.

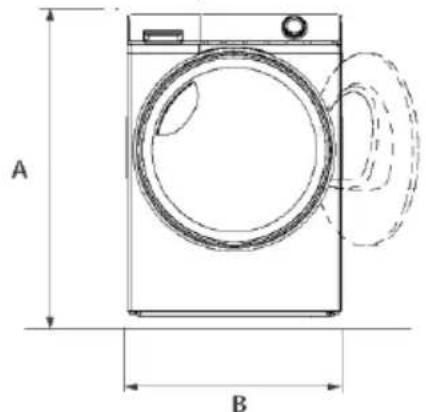

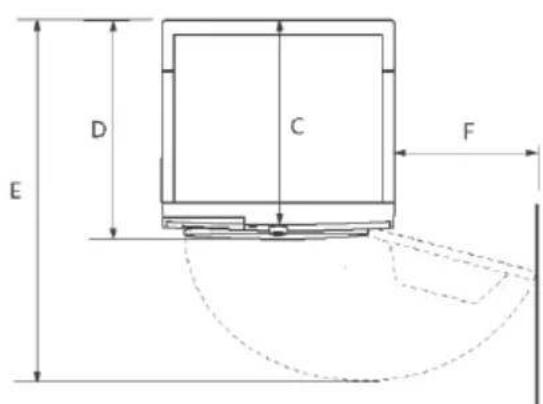

12.3 Posizionamento dell'elettrodomestico

L'elettrodomestico deve essere posizionato su una superficie piana e solida. Impostare i piedini al livello desiderato (Fig. 12-1).

12.4 Installazione sotto piano di lavoro

Le dimensioni della rientranza dovrebbero corrispondere almeno alle dimensioni dell'elettrodomestico (Fig. 12-2).

1. Posizionare l'elettrodomestico adiacente alla feritoia. Assicurarsi che tutte le connessioni siano facilmente accessibili e funzionanti.
2. Regolare accuratamente tutti i piedini per ottenere una posizione stabile e livellata.
3. Installare con attenzione l'elettrodomestico nella rientranza.
4. Assicurarsi che vi sia una ventilazione sufficiente

12.5 Collegamento elettrico

Prima di ogni collegamento verificare se:

l'alimentatore, la presa e il fusibile sono conformi a quanto riportato sulla targhetta identificativa;
la presa di corrente è provvista di messa a terra e non vengono utilizzate prese multiple o prolunghe;
la spina e la presa di corrente sono rigorosamente conformi.
▶ Solo Regno Unito: La spina utilizzata nel Regno Unito è conforme allo standard BS1363A. Inserire la spina nella presa (Fig. 12-3).

AVVERTENZA!

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal servizio di assistenza (vedere scheda di garanzia) per evitare rischi.

12.6 Modifica del lato di apertura dell'oblò (solo per modelli da 9 kg)

▶ Prima di iniziare, scollegare l'asciugatrice dalla presa.
▶ Prestare attenzione nel maneggiare le parti per evitare di graffiare la vernice.
▶ Disporre di una superficie di lavoro antigraffio per gli oblò.
▶ Strumenti necessari: Cacciavite a croce.
Durante la procedura, non spostare il vano fino al completamento delle operazioni di modifica del lato di apertura dell'oblò.
Le presenti istruzioni si riferiscono alla sostituzione delle cerniere dal lato destro al lato sinistro. Se si desidera riportare le cerniere sul lato destro, seguire le stesse istruzioni e invertire tutti i riferimenti da sinistra a destra.

1. Rimuovere il gruppo oblò

Aprire l'oblò. Rimuovere le due viti che fissano il gruppo cerniera/sportello all'asciugatrice. Prestando la massima attenzione, posizionare da una parte il gruppo cerniera/sportello (Fig. 12-4).

1. Rimuovere, ruotare e sostituire lo sportello interno

Rimuovere gli otto adesivi e le viti che fissano l'oblò interno all'oblò esterno. Smontare l'oblò interno, ruotarlo di 180° e reinstallarlo nell'oblò esterno utilizzando le stesse otto viti e adesivi (Fig. 12-5).

1. Rimuovere, ruotare e sostituire la serratura dello sportello e la piastra di livellamento Rimuovere le due viti che fissano la piastra di livellamento e una vite della serratura dello sportello, spingere verso il basso ed estrarre la serratura, ruotarla di 180° e installarla sul lato opposto utilizzando le tre 3 viti e i riscontri adoperati precedentemente (Fig. 12-6).

2. Ruotare e sostituire il gruppo cerniera/sportello

Ruotare il gruppo cerniera/sportello e avvitarlo sull'asciugatrice (Fig. 12-7).

12.7 Livellamento dell'asciugatrice

È IMPORTANTE porre l'asciugatrice a livello per garantire che l'elettrodomestico funzioni in modo efficiente con il minimo rumore. L'asciugatrice deve essere livellata nella posizione più simile alla sua posizione finale, in modo che sia perfettamente bilanciata su tutti e quattro i piedini. Assicurarsi che l'asciugatrice non oscilli in nessuna direzione.

Livellamento laterale dell'asciugatrice (Fig. 12-8):

• Posizionare la livella al centro sulla parte posteriore dell'asciugatrice.
• Regolare i piedini posteriori finché l'asciugatrice non risulta in piano da entrambi i lati.
  • Non avvitare mai completamente i piedini dalle loro sedi.

Livellare l'asciugatrice dalla parte anteriore a quella posteriore (Fig. 12-9):

• Posiziona la livella sul lato sinistro.
• Regolare il piedino anteriore sinistro (abbassamento).
• Ripetere quanto sopra per il piedino destro.

Ricontrollare che l'asciugatrice sia bilanciata:

• Posizionare la livella al centro davanti all'asciugatrice.
  • Assicurarsi che l'asciugatrice non oscilli in nessuna direzione.
• Se l'asciugatrice non è bilanciata, ripetere i passaggi precedenti.

Dopo il livellamento, gli angoli del vano dell'asciugatrice non devono toccare il pavimento e l'asciugatrice non deve oscillare in nessuna direzione.

12.8 Drenaggio

L'asciugatrice è dotata di un condensatore che accumula acqua durante il ciclo di asciugatura. Quest'acqua viene raccolta nel relativo serbatoio rimovibile situato nella parte superiore sinistra dell'asciugatrice. L'acqua accumulata deve essere svuotata dopo ogni ciclo di asciugatura oppure è possibile impostare l'asciugatrice in modo che si scarichi automaticamente utilizzando il tubo di scarico fornito.

Si consiglia di impostare l'asciugatrice in modo che si scarichi automaticamente, ove possibile, soprattutto durante l'asciugatura a pieno carico; in questo modo si eviterà la necessità di svuotare il serbatoio dell'acqua durante un ciclo di asciugatura.

Collegamento del tubo di scarico

• Rimuovere il tubo nero dal collegamento sulla parte posteriore dell'asciugatrice (Fig. 12-10).
• Srotolare il tubo di scarico (incluso con l'asciugatrice) e collegarlo al tubo nero (Fig. 12-11).
• Posizionare l'altra estremità del tubo di scarico in una vasca o collegarla al condotto di scarico verticale (Fig. 12-12).

Scheda prodotto (secondo UE 2023/2533, UE 2023/2534)

Marchio commerciale	Haier
Identificatore del modello	HD90-BQL8GNU1
Capienza stimata (kg)	9
Tipo di asciugatrice	Condensatore
Classe di efficienza energetica	B
Consumo energetico annuo ponderato (AEc in kWh/anno)1)	92
Asciugatrice con o senza regolazione automatica	con regolazione automatica
Consumo energetico del programma Cotone standard3) a pieno carico (kWh/ciclo)	1,43
Consumo energetico del programma Cotone standard3) a carico parziale (kWh/ciclo)	0,76
Consumo energetico in modalità spenta (W)	0,30
Consumo energetico in modalità Standby (W)	0,40
Durata della "modalità Standby" (min)2)	15
Programma di asciugatura standard3)	Eco
Durata ponderata del programma di asciugatura standard3) a pieno carico e a carico parziale (min)	186,4
Durata del programma ECO standard3) a pieno carico (min)	270
Durata del programma ECO standard3) a carico parziale (min)	160
Classe di efficienza di condensazione4)	B
Efficienza di condensazione ponderata per il programm ECO standard3) a pieno carico e a carico parziale (%)	91
Efficienza di condensazione media del programma ECO standard3) a pieno carico	92
Efficienza di condensazione media del programma ECO standard3) a carico parziale	89
Livello di potenza sonora ponderato del programma Cotone standard3) a pieno carico (dB)	58
Da incasso o a libero posizionamento	A libero posizionamento/Da incasso

1) Basato su 160 cicli di asciugatura del programma Cotone standard a carico pieno e parziale e sul consumo delle modalità a basso consumo energetico. Il consumo energetico effettivo per ciclo dipenderà da come viene utilizzato l'elettrodomestico.
2) Nel caso in cui sia presente un sistema di gestione dell'energia.
3) Il programma utilizzato a carico pieno e parziale è il programma di asciugatura standard a cui si riferiscono le informazioni nell'etichetta e nella scheda. Questo è il programma adatto per asciugare il normale bucato di cotone bagnato ed è il programma più efficiente in termini di consumo energetico per il cotone.
4) La classe G è la meno efficiente e la classe A è la più efficiente.

Dati aggiuntivi

Alimentazione (fare riferimento alla targhetta identificativa) - tensione/corrente/ingresso	(220-240) V/50 Hz/ 2,7 A/ 650W
Temperatura ambiente consentita	Da 5°C a 35°C
Refrigerante	R290
Volume	150 g

Dimensioni del prodotto

A B

VISTA FRONTALE

D C E F

VISTA DALL'ALTO

DIMENSIONI DEL PRODOTTO
A. Altezza totale del prodotto mm	850
B. Larghezza complessiva del prodotto mm	595
C. Profondità totale del prodotto (al pannello di controllo principale) mm	642
D. Profondità totale del prodotto mm	680
E. Profondità oblò aperto mm	1170
F. Distanza minima tra l'oblò e la parete adiacente mm	230

Nota: l'altezza esatta dell'asciugatrice dipende da quanto sono estesi i piedini dalla base della macchina. Lo spazio in cui si installa l'asciugatrice deve essere almeno 40 mm più largo e 20 mm più profondo delle sue dimensioni.

Nota: Deviazioni

A causa dei costanti aggiornamenti di hOn, le funzioni e l'interfaccia di visualizzazione dell'app potrebbero differire dalla seguente descrizione.

14.1 Informazioni generali

Questo elettrodomestico è dotato di tecnologia Wi-Fi per il controllo remoto tramite l'app hOn.

AVVERTENZA!

Attenersi alle precauzioni di sicurezza indicate in questo manuale anche quando si utilizza l'elettrodomestico tramite l'app. Per un utilizzo sicuro è fondamentale rispettare queste istruzioni.

14.2 Requisiti

1. Rete Wi-Fi: è necessario un router compatibile con 802.11b/g/n e banda 2,4 GHz. Le reti che operano a 5 GHz e le reti pubbliche non sono supportate. Il nome della rete (SSID) deve essere compreso tra 1 e 31 caratteri, mentre la password deve essere composta da 8 a 64 caratteri. Le opzioni di crittografia includono aperto, WPA-PSK e WPA2-PSK.
2. Dispositivi compatibili: l'app è disponibile per dispositivi Android, iOS e Huawei, sia su tablet che su smartphone.
3. Posizionamento: installare l'elettrodomestico in una zona con un segnale Wi-Fi potente.

Specifiche tecniche Wi-Fi:

Frequenza: 2400 MHz-2483,5 MHz

Potenza max: 20 dBM

Standard: IEEE802.11 b/g/n e BE V4.2

14.3 Download e installazione dell'app hOn

L'app hOn è ottenibile in due modi:

1. Dall'App Store dello smartphone

Scansionare il codice QR qui sotto o visitare go.haier-europe.com/download-app.

Seguire le istruzioni sul proprio dispositivo per scaricare e installare.

Scarica l'app

1. Direttamente dall'elettrodomestico:

a. Prima accensione:

1. Accendere l'elettrodomestico.
2. Selezionare la lingua desiderata.
3. Sul display apparirà un codice QR: scansionarlo per scaricare l'app hOn.

b. Accensioni successive:

1. Accendere l'elettrodomestico.
2. Premere il pulsante REMOTE OFF sul pannello di controllo.
3. Sul display apparirà un codice QR: scansionarlo per scaricare l'app hOn.

Nota: Registrazione

La creazione di un profilo (registrazione) è richiesta solo al primo utilizzo o nel caso in cui l'account sia stato eliminato/disattivato. Per i futuri utilizzi si accede semplicemente con la propria e-mail e password. Per esplorare le funzionalità Wi-Fi, attivare la modalità DEMO nell'app.

14.4 Associazione dell'elettrodomestico

Nota: La rete domestica deve essere impostata su 2,4 GHz; le reti che operano a 5 GHz non sono supportate. Accertarsi che lo smartphone sia connesso alla stessa rete Wi-Fi a 2,4 GHz che si desidera utilizzare per configurare l'elettrodomestico.

1. Aprire l'app hOn, creare un nuovo profilo (o accedere se se ne possiede già uno).
2. Toccare "Aggiungi elettrodomestico" e seguire le istruzioni visualizzate sullo schermo dello smartphone per completare la configurazione.

14.5 Attivazione del controllo remoto

1. Verificare che il router sia acceso e connesso a Internet.
2. Caricare la biancheria e chiudere l'oblò.
3. Accendere l'elettrodomestico.
4. Premere brevemente il pulsante
5. Avviare il ciclo tramite l'app.
6. Il controllo remoto può essere attivato anche durante il ciclo premendo brevemente

il pulsante

Nota: scadenza del controllo remoto

È possibile inviare un comando dall'app fino a 24 ore dopo l'attivazione del controllo remoto.

14.6 Disattivazione del controllo remoto

1. Durante un ciclo, è possibile disattivare il controllo remoto premendo brevemente il pulsante ; il ciclo continuerà. Si potrà visualizzare lo stato del ciclo nell'app, ma non sarà possibile inviare comandi (ad esempio, stop/pausa).
2. Per riattivare il controllo remoto tramite l'app, accertarsi che l'oblò sia chiuso, quindi

premere di nuovo brevemente il pulsante

14.7 Fine del ciclo con controllo remoto

1. Al termine del ciclo il controllo remoto si disattiva.
2. Dopo 2 minuti l'elettrodomestico si spegne automaticamente.

14.8 Disattivazione del modulo Wi-Fi e cancellazione delle credenziali di rete

Per eliminare le informazioni di rete Wi-Fi salvate e disattivare il modulo Wi-Fi:

1. Assicurarsi che l'elettrodomestico sia acceso.
2. Senza avviare alcun ciclo, accedere al menù delle impostazioni dell'elettrodomestico.

3. Andare alla sezione Wi-Fi e selezionare l'opzione per reimpostare le credenziali Wi-Fi. Il sistema chiederà di confermare l'operazione.

4. Toccare confirm per procedere con il ripristino, oppure cancel per interrompere l'operazione.

5. Le informazioni di rete memorizzate verranno eliminate. Per uscire, selezionare un ciclo dall'elettrodomestico.

6. Per ricollegare l'elettrodomestico, rimuoverlo dall'app hOn e avviare una nuova procedura di associazione.

Nota: Utilizzare questa procedura solo se si intende vendere l'elettrodomestico.

Raccomandiamo il nostro servizio clienti Haier e l'utilizzo di pezzi di ricambio originali. In caso di problemi con l'elettrodomestico, controllare prima la sezione SOLUZIONE DEI PROBLEMI.

Se non si trova una soluzione, contattare:

▶ il rivenditore locale o
l'area Service & Support all'indirizzo www.haier.com, dove è possibile trovare numeri di telefono e FAQ e attivare la richiesta di assistenza.

Per contattare il nostro Servizio, assicurarsi di avere a disposizione i seguenti dati. Le informazioni sono riportate sulla targhetta identificativa.

Modello ____ Numero di serie. ____

Controllare anche la scheda di garanzia fornita con il prodotto in caso di garanzia.

Per richieste commerciali generali, di seguito sono riportati i nostri indirizzi in Europa:

Indirizzi Haier europei
Paese*	Indirizzo postale	Paese*	Indirizzo postale
Italia	Haier Europe Trading S.R.LVia De Cristoforis, 1221100 VareseITALIA	Francia	Haier France SAS 53Boulevard Ornano - Pleyad 393200 Saint Denis FRANCIA
Spagna Portogallo	Haier Iberia SLPg. Garcia Faria, 49-5108019 Barcellona SPAGNA	Belgio-FRBelgio-NLPaesi BassiLussemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIO
Germania Austria	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MonacoGERMANIA	PoloniaUngheriaGreciaRomaniaRussia	Haier Poland Sp.zo.o.Al. Al.Jerozolimskie 181B02-222 Varsavia POLONIA
Regno Unito	Haier Appliances UK Co.Ltd.302 Bridgewater PlaceBirchwood ParkWarringtonWA36x	RepubblicaCeca eSlovacchia	Haier Europe R s.r.o.Sokolovska 651/136a,186 00 Praha 8Karlín Repubblica Ceca

*Per ulteriori informazioni, fare riferimento a www.haier.com

Haier

FR
