MANUALE UTENTE HD90-CQ387U1 HAIER

Manuale d'uso Asciugatrice a pompa di calore

HD90-CQ387U1 HD90-CQ387GU1 HD100-CQ387U1 HD100-CQ387GU1 HD100-CQ387BU1

Grazie per aver acquistato un prodotto Haier.

Leggere attentamente le presenti istruzioni prima di utilizzare questo elettrodomestico. Le istruzioni contengono informazioni importanti che vi guideranno per l'installazione corretta e sicura, nonché per l'uso e la manutenzione quotidiana dell'elettrodomestico.

Conservare questo manuale in un luogo comodo in modo da poterlo consultare sempre per un uso sicuro e corretto dell'apparecchio.

Avviso di sicurezza

AVVERTENZA! – Informazioni importanti sulla sicurezza

Informazioni generali e consigli

Informazioni ambientali

Smaltimento

Questo marchio presente su prodotto, accessori o documentazione indica che il prodotto e i suoi accessori elettronici (ad esempio caricabatterie, cuffie, cavo USB) non devono essere smaltiti con gli altri rifiuti domestici al termine del loro ciclo di vita.

Per prevenire possibili danni all'ambiente o alla salute dell'uomo derivanti dallo smaltimento incontrollato dei rifiuti, separare questi articoli da altri tipi di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici devono contattare il rivenditore presso cui hanno acquistato questo prodotto o l'ufficio governativo locale per i dettagli su dove e come possono portare questi articoli per un riciclaggio sicuro per l'ambiente. Gli utenti aziendali devono contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto.

Per lo smaltimento, questo prodotto e i suoi accessori elettronici non devono essere mescolati con altri rifiuti commerciali.

AVVERTENZA!

Questo apparecchio è riempito con R290. Materiale infiammabile, rischio di incendio.

AVVERTENZA: Nell'involucro dell'apparecchio o nella struttura da incasso, mantenere le aperture di ventilazione libere da ostruzioni.

AVVERTENZA: Non danneggiare il circuito del refrigerante.

AVVERTENZA!

Rischio di lesioni o soffocamento!

Per garantire la sicurezza nello smaltimento di una vecchia asciugatrice, scollegare la spina dalla presa, tagliare il cavo di alimentazione e distruggerlo insieme alla spina. Per evitare che i bambini si chiudano nella macchina, rompere le cerniere o la serratura dell'oblò.

AVVERTENZA!

L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, né collegato a un circuito che viene regolarmente acceso e spento da una rete.

IT

Indice

1 - Informazioni sulla sicurezza.... 4
2 - Immagini di installazione .... 7
3 - Destinazione d'uso 8
4 - Descrizione del prodotto 9
5 - Pannello di controllo....10
6-Programmi....15
7 - Consumo 16
8 - Suggerimenti e consigli....17
9 - Uso quotidiano....19
10 - Cura e pulizia ....23
11 - Soluzione dei problemi 25
12 - Installazione ....27
13 - Dati tecnici 30
14 - App hOn....32
15 - Servizio clienti 35

Scaricare I'm up

AVVERTENZA!

Prima del primo utilizzo

• Assicurarsi che non vi siano danni dovuti al trasporto.
  Rimuovere completamente i materiali di imballaggio e tenerli fuori dalla portata dei bambini.
• A causa del suo peso, l'elettrodomestico deve essere spostato sempre da almeno due persone.

Uso quotidiano

- Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo se sono controllate o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.

- Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni a meno che non siano costantemente sorvegliati.

▶ Impedire ai bambini di giocare con l'elettrodomestico.

- Assicurarsi che l'ambiente sia asciutto e ben ventilato. La temperatura ambiente deve essere compresa tra 5 °C e 35 °C.

- Non coprire le aperture di ventilazione nella base con un tappeto o un oggetto simile.

- Mantenere l'area intorno all'asciugatrice priva di polvere e lanugine.

- Prima di utilizzarlo, assicurarsi che vi sia solo biancheria all'interno dell'apparecchio e che non siano presenti animali o bambini.

▶ Toccare la spina di alimentazione solo con le mani asciutte e non toccare né utilizzare l'elettrodomestico se si è a piedi nudi o con le mani o i piedi bagnati

▶ Non asciugare capi non lavati nell'asciugatrice.

- Assicurarsi di non eccedere il carico nominale.

▶ Rimuovere dalle tasche tutti gli oggetti come accendini e fiammiferi.

▶ Gli ammorbidenti o i prodotti simili devono essere utilizzati come specificato nelle relative istruzioni

Non utilizzare né conservare spray infiammabili o gas infiammabili nelle immediate vicinanze dell'elettrodomestico.

Non collocare oggetti pesanti o fonti di calore o umidità sopra l'elettrodomestico.

- Quando si scollega l'elettrodomestico, afferrare la spina e non il cavo.

Durante il funzionamento, non toccare la parte posteriore e il cestello, poiché sono caldi.

AVVERTENZA!

Uso quotidiano

▶ Non utilizzare l'elettrodomestico per asciugare i seguenti articoli:

- Articoli che non vengono lavati.

- Articoli che sono stati contaminati con sostanze infiammabili come olio da cucina, acetone, alcool, benzene, benzina, cherosene, smacchiatori, trementina, cere, prodotti per rimuovere la cera o altri prodotti chimici. I fumi possono provocare un incendio o un'esplosione. Gli articoli sporchi di sostanze quali olio da cucina, acetone, alcool, benzina, cherosene, smacchiatori, trementina, cera e prodotti per rimuovere la cera devono essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice

- Articoli che contengono un'imbottitura (ad es. cuscini, giacche), poiché quest'ultima potrebbe fuoriuscire provocando il rischio di incendio nell'apparecchio. - Articoli come gommapiuma (schiuma di lattice), cuffie da doccia, tessuti impermeabili, articoli con supporto in gomma e vestiti o cuscini dotati di cuscinetti in gommapiuma non devono essere asciugati nell'asciugatrice.

▶ Non bere l'acqua di condensa.

Non utilizzare l'elettrodomestico senza il filtro per lanugine o il filtro del condensatore in posizione o con il filtro danneggiato.
L'ultima parte del ciclo di asciugatura avviene senza calore (ciclo di raffreddamento) per garantire che i capi rimanenti siano a una temperatura che non li danneggi.
Non lasciare l'apparecchio incustodito per periodi prolungati durante il funzionamento. Se è prevista una lunga assenza, il ciclo di asciugatura deve essere interrotto spegnendo l'unità e scollegando la presa di corrente.

▶ Non spegnere l'elettrodomestico fino al termine del ciclo di asciugatura. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti gli articoli non vengano rimossi rapidamente e stesi in modo da dissipare il calore

▶ Spegnere l'apparecchio dopo ogni programma di asciugatura per risparmiare energia elettrica e per motivi di sicurezza.

Manutenzione / pulizia

• Assicurarsi che i bambini siano sorvegliati se eseguono le operazioni di pulizia e manutenzione.
• Scollegare l'elettrodomestico dalla rete elettrica prima di intraprendere qualsiasi operazione di manutenzione ordinaria.

AVVERTENZA!

Manutenzione / pulizia

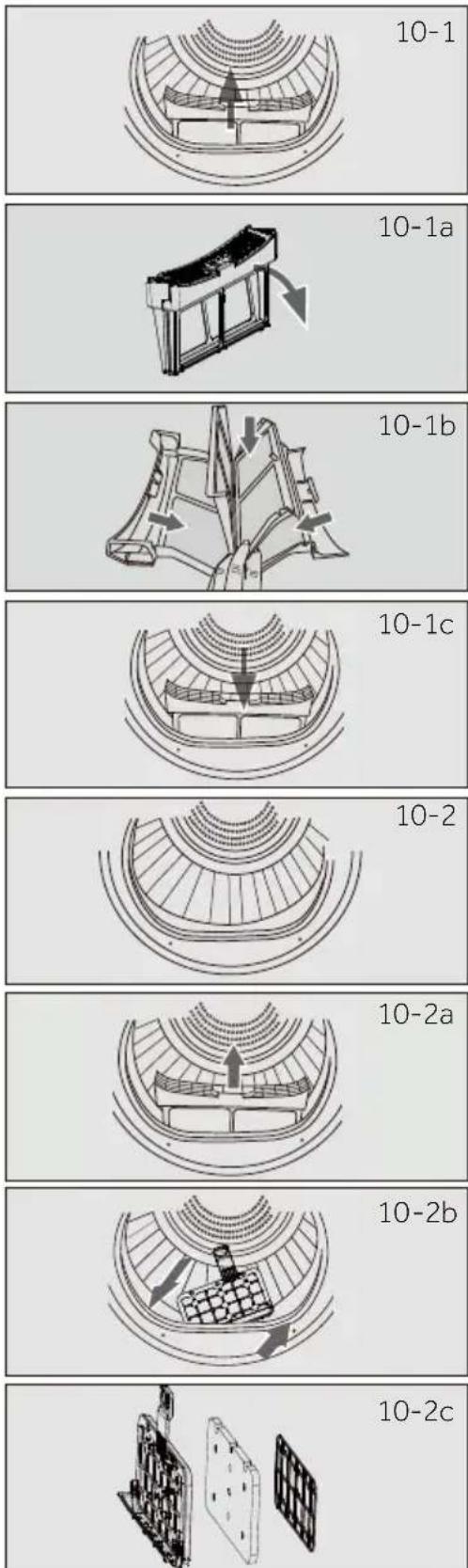

• Pulire il filtro per lanugine e il filtro del condensatore dopo ogni programma (vedere "10 - Cura e pulizia" a pag. 23).
  ▶ Non utilizzare acqua nebulizzata o vapore per pulire l'apparecchio.
  ▶ Non utilizzare prodotti chimici industriali per pulire l'apparecchio.
  Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, da un rappresentante o da una persona competente per evitare rischi.
  Non tentare di riparare l'apparecchio da soli. Qualora sia necessaria una riparazione si prega di contattare il nostro servizio clienti.

Installazione

- Assicurarsi di posizionare la macchina in un luogo che consenta l'apertura completa dell'oblò. Non installare l'asciugatrice dietro una porta con serratura, una porta scorrevole o una porta con cardini sul lato opposto dell'oblò dell'asciugatrice poiché ciò potrebbe limitarne l'apertura completa.

- Installare l'elettrodomestico in un luogo asciutto e ben ventilato.

Non installare mai l'elettrodomestico in un ambiente esterno umido o in un'area che presenta il rischio di perdite d'acqua, come sotto o vicino a un lavello. Una volta verificata una perdita d'acqua, disinserire l'alimentazione e lasciare asciugare l'elettrodomestico all'aria.

- Installare o utilizzare l'elettrodomestico solo in luoghi con temperatura superiore a 5 °C.

Non posizionare l'elettrodomestico direttamente su un tappeto o vicino a una parete o a un mobile.

▶ Non esporre l'elettrodomestico al gelo, al calore o alla luce solare diretta o in prossimità di fonti di calore (es. stufe, caloriferi).

- Assicurarsi che le informazioni elettriche sulla targhetta identificativa siano conformi all'alimentazione elettrica. In caso contrario, contattare un elettricista.

▶ Non utilizzare adattatori multipresa e prolunghe.

▶ Prestare attenzione a non danneggiare il cavo elettrico e la spina. Se questa risultasse danneggiata, farla sostituire da un elettricista.

- Utilizzare una presa separata con messa a terra per l'alimentazione facilmente accessibile dopo l'installazione. L'elettrodomestico deve essere collegato a terra.

- Solo per il Regno Unito: Il cavo di alimentazione dell'apparecchio è dotato di una spina a 3 cavi (con messa a terra) adatta a una presa standard a 3 cavi (con messa a terra). Non tagliare o smontare mai il terzo polo (messa a terra). Dopo aver installato l'apparecchio, la spina dovrebbe essere accessibile.

Questo elettrodomestico è destinato all'asciugatura di articoli che sono stati lavati in una soluzione acquosa e che sull'etichetta del produttore sono contrassegnati come idonei all'asciugatura a macchina.

L'elettrodomestico è progettato esclusivamente per uso domestico all'interno dell'abitazione. Non è destinato all'uso commerciale o industriale. Non sono consentiti cambiamenti o modifiche al dispositivo. L'uso non previsto può causare pericoli e la perdita di tutte le richieste di garanzia e responsabilità.

Norme e direttive

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con le corrispondenti norme armonizzate, che prevedono la marcatura CE.

Uso responsabile dal punto di vista ambientale

▶ Centrifuga completa: centrifugare la biancheria alla massima velocità.
Carico massimo: utilizzare la quantità di riempimento massima secondo la tabella dei programmi, ma non sovraccaricare l'asciugatrice. Per sfruttare il carico massimo, il bucato che deve essere asciugato "Pronto da indossare" può essere prima asciugato facilmente con la funzione "Stiratura". Al termine del programma, rimuovere il bucato da stirare e asciugare il bucato rimanente per terminare il ciclo di asciugatura.

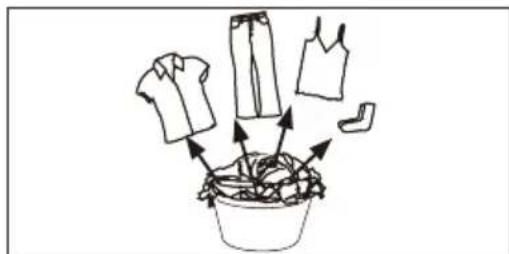

▶ Scuotere il bucato: scuotere i capi prima di metterli nell'asciugatrice.
Evitare un'asciugatura eccessiva: l'asciugatura eccessiva dovrebbe essere evitata. Selezionare il programma giusto e il livello di asciugatura appropriato.
- Ammorbidente non necessario: non utilizzare l'ammorbidente durante il lavaggio, poiché il bucato diventerà soffice e morbido nel programma di asciugatura.
▶ Pulizia dei filtri per lanugine: pulire i filtri per lanugine dopo ogni ciclo.
▶ Ventilazione: assicurarsi che l'elettrodomestico sia adeguatamente ventilato (vedere "12 - Installazione" a pag. 27).
▶ Riutilizzo dell'acqua di condensa: L'acqua di condensa raccolta può essere utilizzata per il ferro da stiro a vapore. Prima di ciò, deve essere versata attraverso un colino fine o una carta da filtro per il caffè. Le parti più piccole verranno trattenute dal filtro.

Nota

A causa di modifiche tecniche e modelli diversi, le illustrazioni nei capitoli che seguono potrebbero differire dal modello in uso.

4.1 Immagine dell'apparecchio

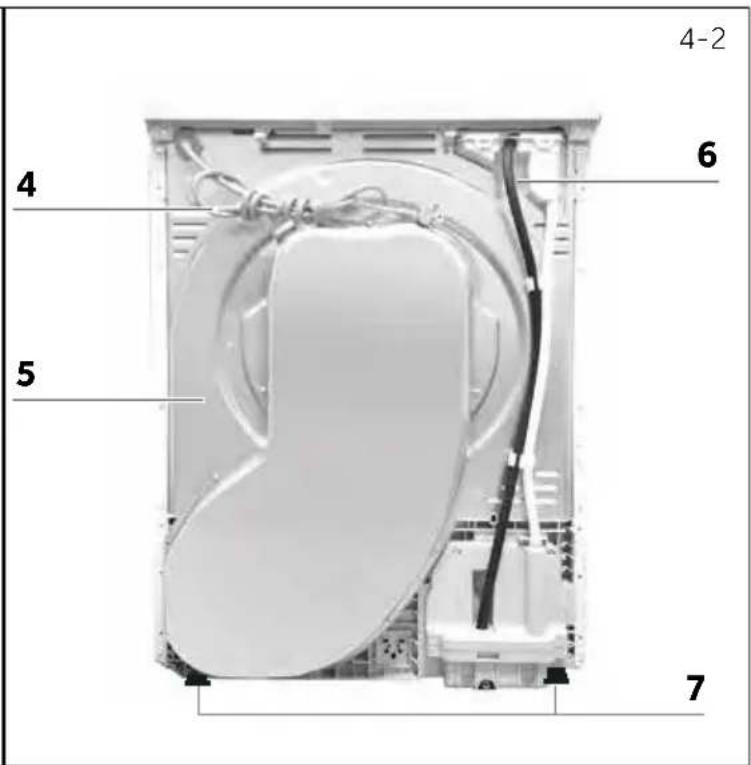

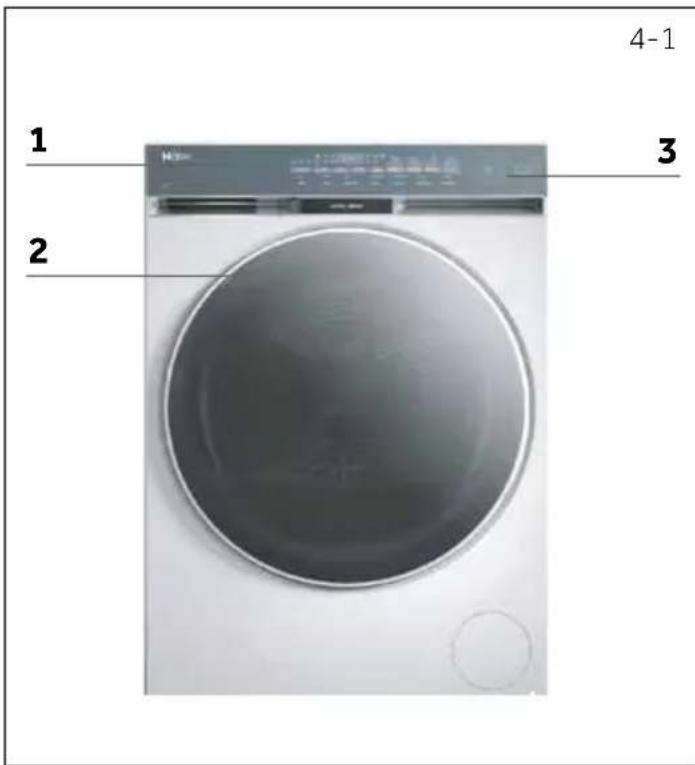

Lato anteriore (Fig. 4-1): Lato posteriore (Fig. 4-2):

4-1 1 2 3

4-2 4 6 5 7

1 Serbatoio dell'acqua
2 Oblò dell'asciugatrice
3 Pannello di controllo

4 Cavo di alimentazione
5 Piastra posteriore
6 Uscita di scarico
7 Piedini regolabili

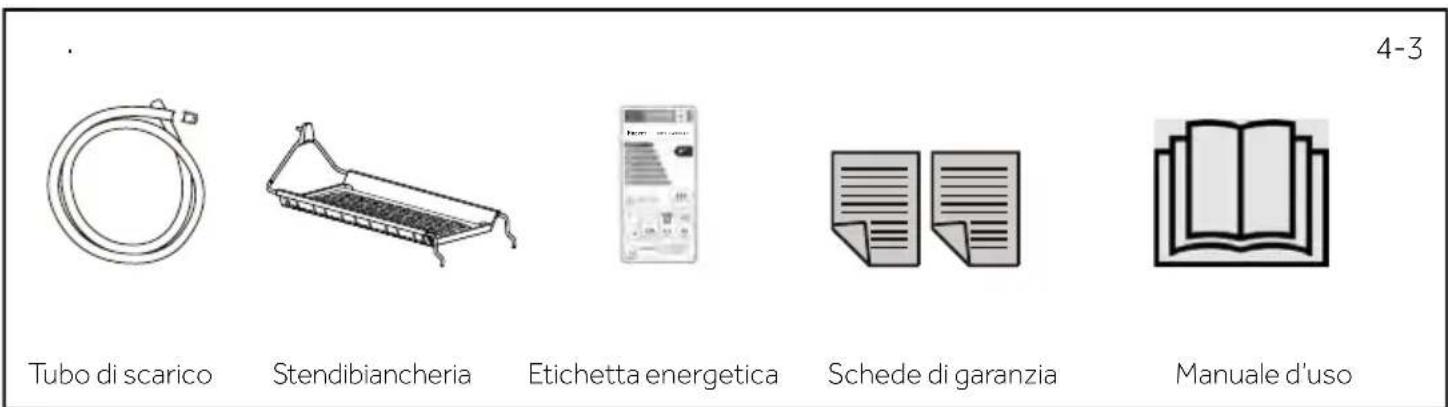

4.2 Accessori

Controllare gli accessori e la documentazione in base a questo elenco (Fig. 4.3):

Tubo di scarico Stendibiancheria Etichetta energetica Schede di garanzia Manuale d'uso 4-3

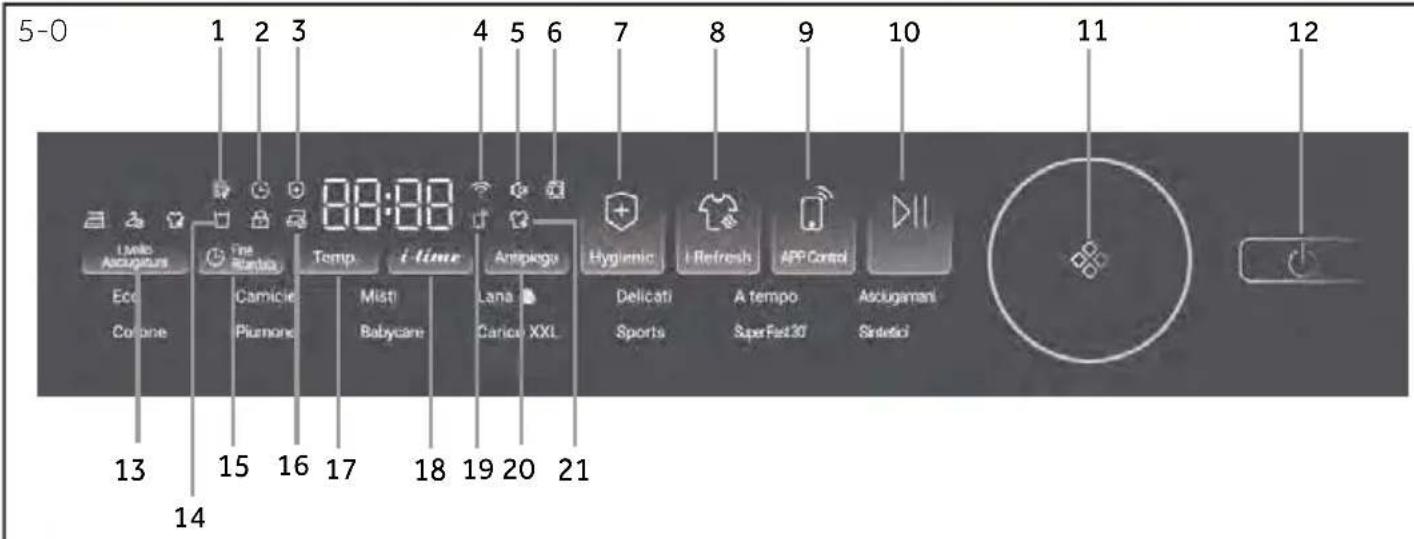

5-0 1 2 3 4 5 6 7 8 9 10 11 12 Eco Cobane Fine Rantio Camicie Piumone Temp. Mistl Babycane i Time Lana Carico XXI Antiplego Hygienic i Refresh A tempo SuperFest30 Asciugaman Sistatici Delicati Sports

1 Indicatore filtro pulito
2 Indicatore partenza ritardata
3 Indicatore Hygienic
4 Indicatore Wi-Fi
5 Indicatore di disattivazione dell'audio

6 Indicatore oblò aperto
7 Pulsante Hygienic
8 Pulsante i-Refresh
9 Pulsante Controllo remoto
10 Pulsante Start/Pausa
11 Manopola programmi
12 Pulsante di accensione

13 Pulsante Livello asciugatura
14 Indicatore serbatoio vuoto
15 Pulsante partenza ritardata
16 Indicatore antipiega
17 Pulsante Temp.

18 Pulsante Tempo
19 Indicatore Remoto
20 Pulsante antipiega
21 Indicatore i-Refresh

5-1

5.1 Indicatore pulizia filtro

Non si accende in condizioni normali; quando il tempo di asciugatura è superiore a 30 min, entra nella fase FINE del programma e l'indicatore (Fig. 5-1) lampeggia. Per le operazioni di pulizia, vedere "10.1 Pulizia del filtro per lanuggine" a pag. 23 o "10.2 Pulizia del filtro del condensatore" a pag. 23.

5-2

5.2 Indicatore partenza ritardata

(Fig. 5-2) non si accende in condizioni normali, ma si accenderà sempre dopo aver selezionato il ritardo e rimarrà sempre acceso quando il ritardo è in stato di esecuzione.

5-3

5.3 Indicatore Hygienic

Dopo avere attivato la funzione di sterilizzazione, questa icona (Fig. 5-3) rimanesempreaccesa; sispegneduranteil funzionamento e si riaccende quando il ciclo entra nella fase di sterilizzazione.

5-4

5.4 Indicatore Wi-Fi

Durante la configurazione di rete, la spia WiFi lampeggia (0,5 s accesa, 0,5 s spenta) e al termine della corretta configurazione di rete questa icona (Fig. 5-4) rimane accesa.

5.5 Indicatore di disattivazione dell'audio

Il cicalino è attivato di default. Per disattivare la funzione del cicalino, premere contemporaneamente i 2 pulsanti (Temp. e i-time) per 3 secondi fino a sentire un segnale acustico; l'indicatore (Fig. 5-5) si accende. Per attivarla, premere nuovamente entrambi pulsanti per 3 secondi.

5.6 Indicatore oblò aperto

Questo indicatore si accende quando l'oblò è aperto (Fig. 5-6). Chiudere l'oblò per avviare un ciclo di asciugatura.

5.7 Pulsante Hygienic

La funzione Hygienic è progettata per eliminare batteri, acari e virus dai capi tramite alta temperatura. Il programma imposta automaticamente il livello di asciugatura e la temperatura più elevati. Dopo aver selezionato la funzione Hygienic, il pulsante rimane acceso fino all'avvio del ciclo di asciugatura, quindi si spegne. Durante la fase di igienizzazione, il pulsante si illumina nuovamente per indicare la funzione attiva.

5.8 Pulsante i-Refresh

i-Refresh è una funzione brevettata da Haier allo scopo di rimuovere polvere e umidità dai capi. Rinfresca e rende vaporosi i capi in poco tempo. Grazie alla rotazione e all'agitazione, l'aria fluisce sui capi; anche indumenti delicati e tessuti non lavabili possono essere sottoposti a questo trattamento.

5.9 Pulsante Controllo remoto

Premendo brevemente questo pulsante si attiva/disattiva il controllo remoto dell'elettrodomestico tramite l'app hOn (Fig.5-9).

Nota

Per avviare la procedura di associazione, seguire le istruzioni dell'app.

Vedere"14 - App hOn" a pag. 32 per maggiori informazioni.

5.10 Pulsante Start/Pausa

Premere il pulsante Start/Pausa (Fig. 5-10) per avviare un ciclo di asciugatura. Premere nuovamente il pulsante per mettere in pausa il ciclo di asciugatura. Premere nuovamente il pulsante per continuare.

5-5

5-6

5-7

5-8

5-9

5-10

5 - Pannello di controllo

IT

5-11

5-12

Simple white power button icon on dark gray background (no text or symbols)

5-13

5.11 Manopola programmi

Selezionare uno dei 14 programmi mediante la manopola (Fig. 5-11). Si accende l'indicatore del programma selezionato. Vedere "6 - Programmi" a pag. 15 per maggiori informazioni.

5.12 Pulsante di accensione

Premere il pulsante di accensione (Fig. 5-12) per accendere/spegnere l'asciugatrice.

5.13 Pulsante Livello asciugatura

Premere questo pulsante (Fig. 5-13) per impostare il contenuto finale di umidità del bucato al termine del ciclo. Sul display vengono visualizzate le opzioni seguenti:

Armadio

Pronto da indossare

Stiratura

5-14

5-15

5-16

5.14 Indicatore serbatoio vuoto

Questo indicatore ricorda che il serbatoio dell'acqua deve essere svuotato (Fig. 5-14).

Importante: Dopo ogni ciclo di asciugatura, svuotare il serbatoio dell'acqua.

5.15 Pulsante partenza ritardata

La funzione partenza ritardata consente di ritardare l'ora di inizio del ciclo (da 1 a 12 ore). Quando è attivata, l'icona (Fig. 5-15) si accende.

5.16 Indicatore antipiega

La funzione antipiega è pensata per rimuovere le pieghe dai capi. Al termine del ciclo di asciugatura, il cestello ruota per distendere i capi; in tal modo dimenticare il bucato nell'asciugatrice non è più una preoccupazione.

La funzione antipiega è disattivata per impostazione predefinita. Dopo aver selezionato il programma, l'icona (Fig. 5-16) si accende. Al termine del ciclo di asciugatura, il cestello continua a ruotare per altre 1-12 ore con aria fredda.

La rotazione può essere interrotta in qualsiasi momento aprendo l'oblò o avviando un nuovo ciclo.

5.17 Pulsante Temp.

Questo pulsante è impostato per regolare la temperatura di asciugatura in base alle esigenze o ai requisiti degli utenti. Premendo questo pulsante (Fig. 5-17) si imposta la temperatura di asciugatura desiderata. Sono disponibili 4 livelli, visualizzati nel modo seguente:

L -3Altatemperatura.
L -2Mediatemperatura.
L - I Bassa temperatura.
A Fr-PddoAriafredda.

5.18 Pulsante i-time

Questa funzione è progettata per consentire agli utenti di regolare la durata del ciclo in base alle proprie esigenze. Questa funzione di regolazione del tempo può essere utilizzata solo nei programmi Timer e Lana. Tenendo premuto questo pulsante (Fig. 5-18) per 3 secondi è possibile regolare rapidamente l'ora.

5.19 Indicatore Controllo remoto

Dopo aver configurato correttamente la funzione di controllo remoto, l'icona è accesa. Premere il pulsante di avvio/pausa per spegnere.

Asciugatura Smart AI

La funzione Asciugatura Smart AI nell'app hOn ottimizza i cicli di asciugatura per carichi misti (cotone, sintetici).

Attivando questa funzione è possibile selezionare il livello di asciugatura desiderato: "Armadio" o "Pronto da indossare". Durante il ciclo, l'apparecchio invierà una notifica all'app hOn quando verrà raggiunto il livello " Pronto da stirare", ovvero la fase in cui i capi più leggeri sono già asciutti.

A questo punto è possibile aprire l'oblò, estrarre i capi asciutti, quindi chiudere l'oblò e premere "Riprendi" per continuare il ciclo di asciugatura dei capi rimanenti. Questo processo consente di completare l'asciugatura in un unico ciclo anziché eseguirne due separati, risparmiando in tal modo tempo ed energia.

Nota

Questa funzione è disponibile tramite l'app hOn. Prima di utilizzare questa funzione è necessario associare l'asciugatrice all'app hOn.

5 - Pannello di controllo

IT

5-20

5-21

5-22

5-23

5.20 Pulsante antipiega

Riguarda una modalità in cui l'asciugatrice asciuga i capi ed esegue un movimento continuo per evitare che i capi asciugati si accumulino nell'asciugatrice per lungo tempo, causando pieghe più evidenti.

5.21 Indicatore i-Refresh

In circostanze normali, l'icona (Fig. 5-21) non si accende; si accende con luce piena quando viene selezionato il programma di lavaggio ad aria.

5.22 Blocco bambini

Dopo l'accensione, con la macchina in funzione, toccare la combinazione di tasti "Livello Asciugatura" + "Fine Ritard." per 3 secondi per attivare il blocco bambini (Fig. 5-22). Per disattivare il blocco, toccare nuovamente la stessa combinazione di tasti per 3 secondi. Una volta attivato il blocco bambini, tutti i pulsanti touch non saranno più attivi (tranne il pulsante di spegnimento) e un'eventuale operazione non valida attiverà un tono di avviso. Il display digitale visualizzerà "clot" (Fig. 5-23).

Una volta impostato, il blocco bambini non può essere disattivato automaticamente durante l'esecuzione del programma, ma è necessario disattivarlo manualmente. Se l'elettrodomestico viene spento e poi riacceso, il blocco bambini rimane attivo. Inoltre, se durante il funzionamento si apre l'oblò e poi lo si richiude, è necessario disattivare il blocco bambini prima che l'elettrodomestico possa riavviarsi. Al termine dell'esecuzione del programma, il blocco bambini si disattiva automaticamente.

- Si o Opzionale* / No

Programma	Carico max kg		Tempo di asciugatura***)		OPZIONI SELEZIONABILI
	9 kg	10 kg 9	kg 10 kg		Livello asciugatura	Fine Ritard.	Temp. i	time	Anti-piega	Hygienic	-Refresh
Eco**) 9 10 3:30 3:40					● ●	○ /	● ● /
Camicie 2,5 3 0:50	0:52				● ●	○ /	● / ●
Misti	5	6 3:15 3:24			● ●	○ /	● ● /
Lana	1	1 2:00 2:00			○ ●	○ ●	/	/ ●
Delicati	1	1 1:05 1:08			● ●	○ /	● /	/
Timer	-	-	0:40	0:40	○ ●	● ●	● /	/
Asciugamani	5	6 1:45 1:50			● ●	○ /	● ● ●
Cotone	5	6 2:50 2:58			● ●	○ /	● / ●
Piumone 2 2	2:00	2:06			● ●	○ /	● / ●
Babycare	3	3 1:20 1:24			● ●	○ /	● ● ●
Carico XXL	4,5 5	2:00 2:06			● ●	● /	● ● ●
Sport	4	4 1:30 1:34			● ●	○ /	● ● /
Superveloce 30'	1	1 0:30 0:30			○ ●	● /	/	/	/
Sintetici	3	4 1:35 1:39			● ●	/	/ ●	●

*) Facoltativo, significa che non tutti i livelli sono disponibili; per i dettagli fare riferimento all'effettivo display della macchina.
*) Impostazione del programma test EN 61121, si consiglia di scaricare l'acqua di condensa esternamente attraverso il tubo di scarico quando si asciuga a pieno carico utilizzando il programma Eco. In tal modo si eviterà di dover svuotare il serbatoio dell'acqua durante il ciclo.
***) La durata del programma viene influenzata dai seguenti fattori: tipo di tessuto, quantità caricata, contenuto di umidità, livello di asciugatura desiderato e velocità di centrifuga durante il lavaggio. Questi fattori vengono registrati dall'elettronica durante il programma e il tempo rimanente deve essere corretto di conseguenza.

Tecnologia della pompa di calore

L'asciugatrice a condensazione con scambiatore di calore si distingue per l'efficienza del consumo energetico. Questi sono valori guida determinati in condizioni standard. I valori possono differire da quelli indicati a seconda della sovratensione e della sottotensione, del tipo di tessuto, della composizione della biancheria da asciugare, dell'umidità residua e del carico effettivo.

Programma ECO		Velocità di centrifuga in giri/min	Umidità residua in %	Tempo in h:min		Consumo energetico in kWh		Contenuto acqua %
				9 kg	10 kg	9 kg	10 kg	9 kg	10 kg
Armadio	H -3	1000 ca.	60 3:50 4:05	1,89	2,01	0	0
Pronto da indossare	H -2	1000 ca.	60 3:10 3:25	1,56	1,68	2	2
Stiratura	H -1	1000 ca.	60 2:40 2:45	1,31	1,35	12	12

Programma Sintetici		Velocità di centrifuga in giri/min	Umidità residua in %	Tempo in h:min		Consumo energetico in kWh		Contenuto acqua %
				9 kg	10 kg	9 kg	10 kg	9 kg	10 kg
Armadio	H -3	1000 ca.	60 3:00 3:15	1,48	1,60	0	0
Pronto da indossare	H -2	1000 ca.	60 2:30 2:45	1,23	1,35	2	2
Stiratura	H -1	1000 ca.	60 2:00 2:15	0,99	1,11	12	12

Programma Cotone		Velocità di centrifuga in giri/min	Umidità residua in %	Tempo in h:min		Consumo energetico in kWh		Contenuto acqua %
				9 kg	10 kg	9 kg	10 kg	9 kg	10 kg
Armadio	H -3	1000 ca.	60 2:30 2:45	1,23	1,35	0	0
Pronto da indossare	H -2	1000 ca.	60 2:00 2:15	0,99	1,11	2	2
Stiratura	H -1	1000 ca.	60 1:30 1:45	0,74	0,86	12	12

Uso responsabile dal punto di vista ambientale

▶ Centrifugare il bucato il più asciutto possibile prima di inserirlo nell'asciugatrice.
▶ Evitare di sovraccaricare l'asciugatrice.
▶ Scuotere il bucato prima di metterlo nell'asciugatrice.
▶ Selezionare un programma di asciugatura adeguato. Assicurarsi che il bucato non venga asciugato più a lungo del necessario.
- Assicurarsi di utilizzare l'asciugatrice con i filtri puliti.

8.1 Biancheria inamidata

La biancheria inamidata lascia una pellicola di amido nel cestello e non è adatta all'asciugatrice.

8.2 Ammorbidente

Non utilizzare l'ammorbidente durante il lavaggio, perché nell'asciugatrice il bucato diventerà morbido e soffice.

8.3 Panni morbidi

L'utilizzo di "panni morbidi" può causare un deposito sui filtri per lanuggine, che può provocare un blocco dei filtri. In questi casi evitare di aggiungere panni morbidi nell'asciugatrice o scegliere una marca diversa. In ogni caso osservare le istruzioni del produttore.

8.4 Piccole quantità di carico

Con carico inferiore a 1,0 kg è necessario selezionare il programma "Timer" poiché a volte il livello di asciugatura della biancheria non può essere rilevato a causa del carico ridotto.

8.5 Luce interna del cestello

Quando l'elettrodomestico è acceso e l'oblò è aperto, la luce del cestello rimane accesa.

8.6 Sportello di servizio

Assicurarsi che lo sportello di servizio sia sempre chiuso durante il funzionamento.

8.7 Protezione antipiega

Con la funzione antipiega impostata, se al termine del ciclo la biancheria non viene estratta, il cestello si muove di tanto in tanto per evitare la formazione di pieghe.

8.8 Tempo rimanente

La durata del programma viene influenzata dai seguenti fattori: tipo di tessuto, quantità caricata, contenuto di umidità, livello di asciugatura desiderato e velocità di centrifuga durante il lavaggio. Questi fattori vengono registrati dall'elettronica durante il programma e il tempo rimanente deve essere corretto di conseguenza.

8.9 Capi di grandi dimensioni

Al termine del ciclo, se non viene raggiunto il livello di asciugatura desiderato, scuotere il bucato e asciugarlo nuovamente con il programma a tempo (TIMER).

8.10 Tessuti particolarmente delicati

I tessuti che possono restringersi o perdere la forma facilmente, così come le calze di seta e la biancheria intima non devono essere messi direttamente nell'asciugatrice. Mettere i capi delicati all'interno di un sacchetto per la biancheria e non asciugarli eccessivamente.

8 - Suggerimenti e consigli

8.11 Pullover e maglieria

Per indumenti come pullover e maglieria si consiglia di utilizzare il programma Delicati per evitare di asciugarli eccessivamente.

8.12 Capovolgere gli indumenti

Si consiglia di chiudere la cerniera e capovolgere i capi prima di avviare la funzione per evitare di asciugarli eccessivamente.

8.13 Decorazioni in metallo

Se vengono utilizzate decorazioni in metallo e perline in plastica su indumenti, questi devono essere adeguatamente avvolti per evitare di colpire il cestello e causare danni prima dell'uso.

8.14 Segnale acustico

È possibile attivare un segnale acustico:

▶ Quando il serbatoio dell'acqua è pieno.
▶ Quando si verifica un guasto.

Inoltre è possibile selezionare l'emissione del segnale acustico anche nei casi seguenti:

▶ al termine del programma
▶ quando si preme un pulsante
▶ quando si ruota il selettore programmi.

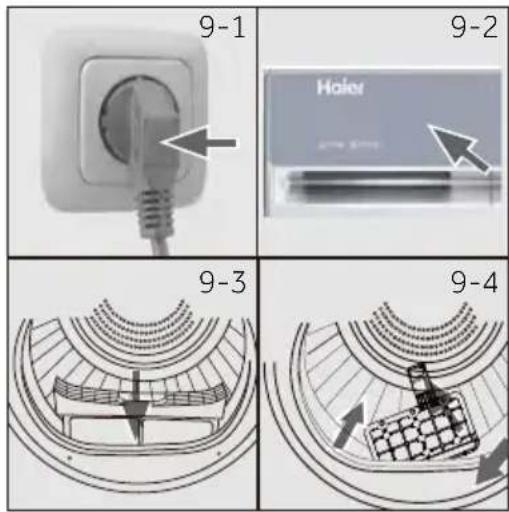

9.1 Preparazione dell'elettrodomestico

1. Collegare l'apparecchio a una presa di corrente (da 220 V a 240 V\~/50 Hz) (Fig. 9-1). Fare riferimento anche alla sezione "2 - Immagini di installazione" a pag. 7.

2. Assicurarsi che:

3. il serbatoio dell'acqua sia vuoto e installato correttamente (Fig. 9-2)
   ▶ il filtro per lanugine sia pulito e installato correttamente (Fig. 9-3).
   ▶ il filtro del condensatore sia pulito e installato correttamente (Fig. 9-4).

9.2 Preparazione del bucato

▶ Suddividere i capi in base al tessuto (cotone, sintetici, lana, ecc.). Asciugare solo i capi centrifugati.
Svuotare le tasche di tutti gli oggetti taglienti o infiammabili come chiavi, accendini e fiammiferi. Rimuovere gli oggetti decorativi duri come le spille.
▶ Chiudere le cerniere, assicurarsi che i bottoni siano cuciti saldamente e radunare piccoli oggetti come calzini, reggiseni, ecc. in un sacchetto per il bucato.
- Dispiegare capi di tessuto ingombranti come lenzuola, tovaglie, ecc.
▶ Seguire le istruzioni sull'etichetta della biancheria e asciugare gli indumenti asciugabili in lavatrice.

▶ Separare i capi bianchi da quelli colorati.
La biancheria da letto e le federe devono essere abbottonate, in modo che le piccole parti non possano incastrarsi all'interno.
▶ Chiudere le cerniere e i ganci e legare insieme le cinture larghe senza parti metalliche, ad esempio i lacci dei grembiuli, ecc.
Rimuovere le parti metalliche sciolte dei capi prima di metterli nell'asciugatrice, come i bottoni di metallo.
Non asciugare eccessivamente la biancheria facile da pulire. Rischio di pieghe. Infine, lasciar asciugare gli indumenti all'aria aperta.
Gli indumenti come la maglieria a volte possono asciugarsi eccessivamente. Si consiglia sempre di scegliere il livello di asciugatura "Stiratura".
Per gli indumenti preasciugati, multistrato o per l'asciugatura finale, è necessario selezionare il programma a tempo (TIMER).

9 - Uso quotidiano

IT

Carico di riferimento Composizione Peso medio per articolo
Lenzuolo (singolo) Cotone ca. 800 g
Capi in tessuto misto / ca. 800 g
Giacche Cotone ca. 800 g
Jeans / ca. 800 g
Tuta da lavoro Cotone ca. 950 g
Pigiama / ca. 200 g
Camicie / ca. 300 g
Calzini Tessuti misti ca. 50 g
T-Shirt Cotone ca. 300 g
Biancheria intima	Tessuti misti ca. 70 g

9.3 Caricare i capi nell'elettrodomestico

▶ Scuotere e inserire la biancheria precedentemente suddivisa.
▶ Non sovraccaricare.
▶ Chiudere l'oblò con cautela. Assicurarsi che i capi non rimangano impigliati.

9.4 Rimozione o aggiunta di capi

Per rimuovere o aggiungere capi è possibile interrompere il programma in qualsiasi momento:

Premere il pulsante " Start/Pausa ". Il ciclo si interrompe ognivalvolta viene aperto l'oblò. Prestare attenzione quando si rimuove o si aggiungono i capi! L'interno del cestello o i capi stessi potrebbero essere molto caldi, per cui esiste il pericolo di ustioni.
▶ Per continuare il programma, premere il pulsante "Start/Pausa" dopo aver chiuso l'oblò.

ATTENZIONE!

Gli articoli non in tessuto, così come quelli piccoli, sfilacciati o con spigoli vivi possono causare malfunzionamenti e danni sia agli indumenti che all'elettrodomestico.

AVVERTENZA!

Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi non siano stati rimossi rapidamente e distesi in modo che il calore possa essere rilasciato.

9.5 Caricamento dell'asciugatrice

9-5

1. Disporre la biancheria in modo uniforme nel cestello prestando attenzione a non sovraccaricare l'asciugatrice.
2. Accendere l'asciugatrice ruotando la manopola (Fig. 9-5).

Avviso

Ammorbidenti o prodotti simili devono essere utilizzati come specificato nelle istruzioni del produttore.

9.6 Imposta programma e avvia

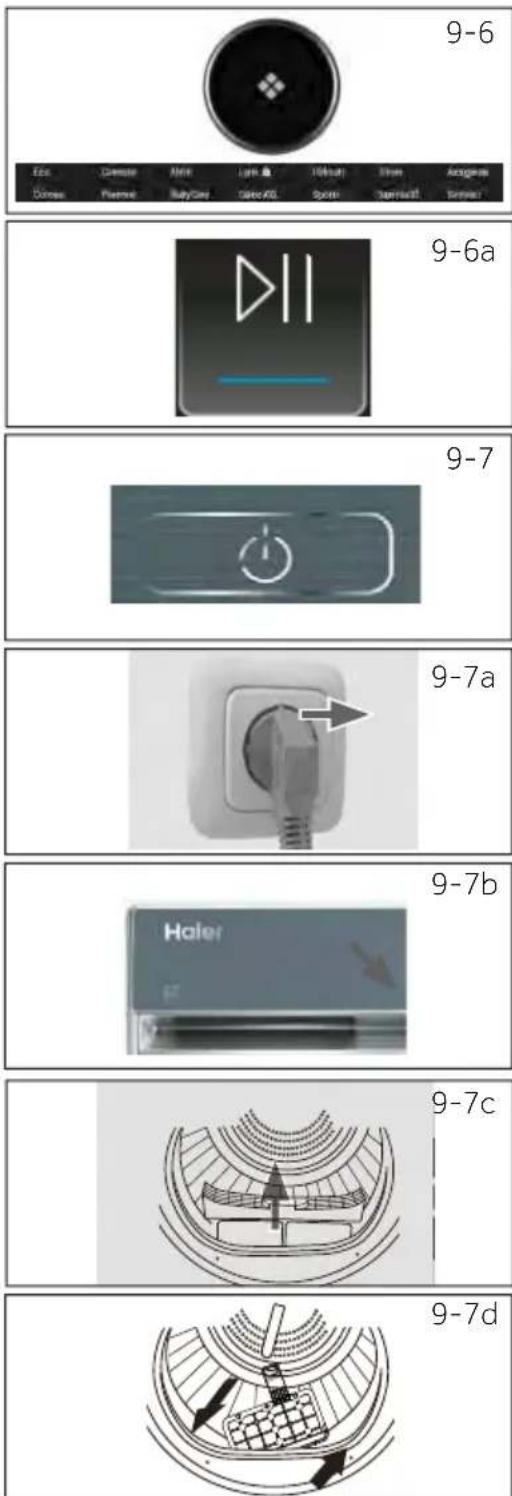

1. Ruotare la manopola dei programmi (Fig. 9-6) per selezionare il programma desiderato.
2. Impostare funzioni come Temperatura, Livello asciugatura, Partenza ritardata. Successivamente premere il pulsante Start/Pausa (Fig. 9-6a) per avviare il ciclo di asciugatura.

9.7 Termine del ciclo di asciugatura

Una volta completato il ciclo di asciugatura, l'asciugatrice interrompe automaticamente il funzionamento. Il display visualizza Fm2 per circa 5 s. Aprire l'oblò dell'asciugatrice ed estrarre i capi. Se i capi non vengono estratti, la funzione antipiega si avvia automaticamente e sullo schermo viene visualizzato 0:00 (questa funzione è disponibile solo per alcuni programmi)

1. Spegnere l'asciugatrice premendo il pulsante di accensione (Fig. 9-7).

2. Scollegare l'asciugatrice dalla presa di corrente (Fig. 9-7a).

3. Dopo ogni ciclo di asciugatura, svuotare il serbatoio dell'acqua (Fig. 9-7b).

4. Pulire il filtro per lanugine dopo ogni ciclo di asciugatura (Fig. 9-7c).

5. Pulire il filtro del condensatore dopo ogni ciclo di asciugatura (Fig. 9-7d).

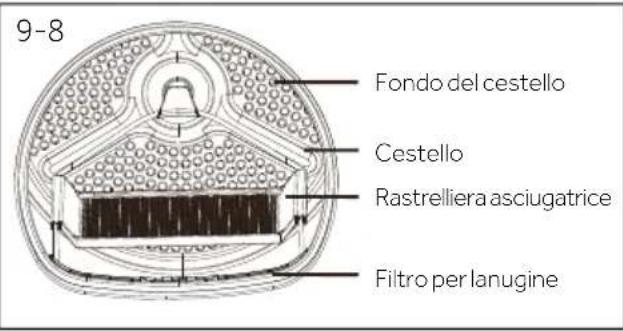

9-8 Fondo del cestello Cestello Rastrelliera asciugatrice Filtro per lanugine

9.8 Utilizzo della rastrelliera

La rastrelliera dell'asciugatrice è progettata per capi che non sono adatti all'asciugatura in asciugatrice, come scarpe da ginnastica, maglioni o biancheria intima delicata.

1. Aprire l'oblò dell'asciugatrice.
2. Verificare che il cestello sia vuoto.
3. Inserire la rastrelliera dell'asciugatrice nel cestello.
4. Assicurarsi che la rastrelliera sia inserita nel foro del filtro per lanugine e bloccata nel foro de cestello.

Avviso

▶ Non utilizzare la rastrelliera quando sono presenti altri indumenti nell'asciugatrice.
Durante l'asciugatura, assicurarsi che i capi siano posizionati sulla rastrelliera senza rischio di impigliarsi nei deflettori mentre il cestello ruota.
▶ Peso massimo degli oggetti bagnati: 1,5 kg.

Tabella dei trattamenti

Lavaggio
	Lavaggio normale fino a 95 °C		Lavaggio normale fino a 60 °C		Lavaggio delicato fino a 60 °C
	Lavaggio normale fino a 40 °C		Lavaggio delicato fino a 40 °C		Lavaggio molto delicato fino a 40 °C
	Lavaggio normale fino a 30 °C		Lavaggio delicato fino a 30 °C		Lavaggio molto delicato fino a 30 °C
	Lavaggio a mano max 40 °C		Non lavare
Candeggio
	Qualsiasi candeggiante è consentito		Solo ossigeno/non cloro No		ndeggiare
Asciugatura
	Asciugatura in asciugatrice a temperatura normale		Asciugatura in asciugatrice a temperatura più bassa		Non asciugare in asciugatrice
	Asciugatura su filo da bucato		Asciugatura in piano
Stiratura
	Stirare a una temperatura massima di 200 °C		Stirare a una temperatura media fino a 150 °C		Stirare a bassa temperatura fino a 110 °C; senza vapore (la stiratura a vapore può provocare danni irreversibili)
	Non stirare

10.1 Pulizia del filtro per lanuggine

Pulire il filtro per lanugine dopo ogni ciclo di asciugatura.

1. Rimuovere il filtro per lanugine dal cestello (Fig. 10-1).

2. Aprire il filtro per lanugine (Fig. 10-1a).

3. Rimuovere i residui di lanugine dal filtro per lanugine (Fig. 10-1b).

4. Rimontare il filtro per lanugine pulito nell'asciugatrice (Fig. 10-1c).

10.2 Pulizia del filtro del condensatore

Pulire il filtro dopo ogni ciclo di asciugatura.

1. Aprire l'oblò (Fig. 10-2).

2. Estrarre il filtro per lanugine dal condotto anteriore (Fig. 10-2a).

3. Estrarre il filtro del condensatore dal condotto dell'aria (Fig. 10-2b).

4. Separare il filtro in spugna dal filtro del condensatore e pulirlo da eventuali residui (Fig. 10-2c).

5. Reinstallare la spugna sul filtro del condensatore e reinserirla nel condotto.

10 - Cura e pulizia

IT

i Avviso

Quando si puliscono i filtri, i residui devono essere gettati nei rifiuti e non lavati nello scarico per evitare di diffondere microplastiche nel sistema idrico utilizzato. Per prestazioni di asciugatura ottimali, pulire regolarmente il filtro. Un filtro intasato può causare cicli di asciugatura più lunghi, con conseguente aumento del consumo energetico.

10-3 Haier

10.3 Svuotare il serbatoio dell'acqua

Durante il funzionamento, il vapore viene condensato in acqua e raccolto nel serbatoio dell'acqua. Dopo ogni ciclo di asciugatura, svuotare il serbatoio dell'acqua.

1. Estrarre il serbatoio dell'acqua dalla sua sede (Fig. 10-3).

2. Svuotare il serbatoio dell'acqua (Fig. 10-3a).

3. Reinstallare il serbatoio dell'acqua nell'asciugatrice (Fig. 10-3b).

i Avviso

Non utilizzare l'acqua per alcun tipo di bevanda o lavorazione alimentare.

10.4 Asciugatrice

Pulire l'esterno dell'asciugatrice e il pannello di controllo con un panno umido. Non utilizzare solventi organici o agenti corrosivi per evitare danni al dispositivo.

10.5 Cestello

Dopo un certo periodo di funzionamento, i microelementi come calcio e sostanze minerali contenuti nell'acqua formano una pellicola invisibile all'interno del cestello. Utilizzare un panno umido e una piccola quantità di detergente per rimuoverli. Non utilizzare solventi organici o agenti corrosivi per evitare danni al dispositivo.

Numerosi problemi potrebbero essere risolti autonomamente senza competenze specifiche. Verificare tutte le possibilità mostrate e seguire le istruzioni riportate di seguito prima di contattare un servizio post-vendita. Vedere la sezione"15 - Servizio clienti" a pag. 35.

AVVERTENZA!

▶ Prima della manutenzione, disattivare l'apparecchio e scollegare la spina dalla presa di corrente.
Le apparecchiature elettriche devono essere sottoposte a manutenzione esclusivamente da parte di esperti elettrici qualificati, poiché riparazioni improprie possono causare notevoli danni consequenziali.
▶ Un cavo di alimentazione danneggiato deve essere sostituito unicamente dal produttore, dal fornitore di servizi o da personale qualificato per evitare rischi.

Risoluzione dei problemi con il codice visualizzato

Codice Causa Soluzione
F2	Guasto alla pompa di scarico/guasto all'interruttore del livello dell'acqua.	Contattare il servizio clienti.
F32	NTC2 è aperto o guasto Contattare il servizio clienti.
F33	NTC3 è aperto o guasto Contattare il servizio clienti.
F4	Riscaldamento anomalo Contattare il servizio clienti.
FC0	Errore bus Contattare il servizio clienti.
FC1	Errore di comunicazione del motore Contattare il servizio clienti.
FC2	Errore di comunicazione della scheda del computer Contattare il servizio clienti.
F7	Malfunzionamento del motore Contattare il servizio clienti.
FH	Allarme configurazione IoT non riuscita Contattare il servizio clienti.
FC2E	Anomalia di comunicazione del modulo di asciugatura Contattare il servizio clienti.
FC6	Anomalia di funzionamento della scheda di azionamento della ventola	Contattare il servizio clienti.
FE	La ventola autonoma è difettosa e deve essere riparata Contattare il servizio clienti.

Se i codici di errore dovessero ripresentarsi dopo aver adottato le misure necessarie, spegnere l'apparecchio, scollegare l'alimentazione e contattare il servizio clienti.

11 - Soluzione dei problemi

Risoluzione dei problemi senza i codici visualizzati

Problema Causa possibile Possibile soluzione
L'asciugatrice non funziona.	Collegamento scadente all'alimentazione.Mancanza di corrente.Nessun programma di asciugatura impostato.Mancata accensione del dispositivo.Il serbatoio dell'acqua è pieno.Oblò non chiuso correttamente.	Controllare il collegamento all'alimentazione.Controllare l'alimentazione.Impostare un programma di asciugatura.Accendere il dispositivo.Svuotare il serbatoio dell'acqua.Chiudere correttamente l'oblò.
L'asciugatrice non funziona e il display visualizza F, n E.	La biancheria ha raggiunto il livello di asciugatura definito dal programma.	Verificare che sia stata selezionata l'impostazione del programma corretta.
Il tempo di asciugatura è troppo lungo e i risultati non sono soddisfacenti	L'impostazione del programma non è corretta.Il filtro è intasato.L'evaporatore è bloccato.L'asciugatrice è sovraccarica.Il bucato è eccessivamente bagnato.Il condotto di ventilazione è ostruito.	Assicurarsi che il programma sia impostato correttamente.Pulire l'elemento filtrante del filtro.Pulire l'evaporatore.Ridurre la quantità di bucato.Centrifugare completamente il bucato prima dell'asciugatura.Controllare e pulire il condotto di ventilazione.
Il tempo rimanente sul display si arresta o salta.	Il tempo rimanente verrà modificato continuamente in base ai seguenti fattori:Tessuto del bucato.Peso del carico.Grado di umidità del bucato.Temperatura ambiente.	La regolazione automatica è un'operazione normale.

Avviso

Tutte le immagini rilevanti per l'installazione si trovano all'inizio di questo manuale.

12.1 Preparazione

Rimuovere innanzitutto tutti gli imballaggi compresa la base in polistirolo. Durante la rimozione della confezione si potrebbero osservare gocce d'acqua. Si tratta di un fenomeno normale risultante dai test dell'acqua in fabbrica.

Avviso

Smaltire l'imballaggio in modo rispettoso dell'ambiente. Per informazioni relative agli attuali siti di smaltimento, consultare il rivenditore o le autorità locali.

AVVERTENZA!

Dopo il trasporto e l'installazione, è NECESSARIO lasciare in standby l'asciugatrice per due ore prima dell'uso.

12.2 Trasporto e tempi di attesa

Trasportare l'elettrodomestico solo in posizione orizzontale. Per una lubrificazione esente da manutenzione, l'olio si trova nella capsula del compressore. Tale olio può passare attraverso il sistema di tubazioni chiuso durante il trasporto inclinato. Prima di collegare l'elettrodomestico alla rete elettrica è necessario attendere 2 ore affinché l'olio ritorni nella capsula.

12.3 Posizionamento dell'elettrodomestico

L'elettrodomestico deve essere posizionato su una superficie piana e solida. Regolare i piedini al livello desiderato (Fig. 12-1).

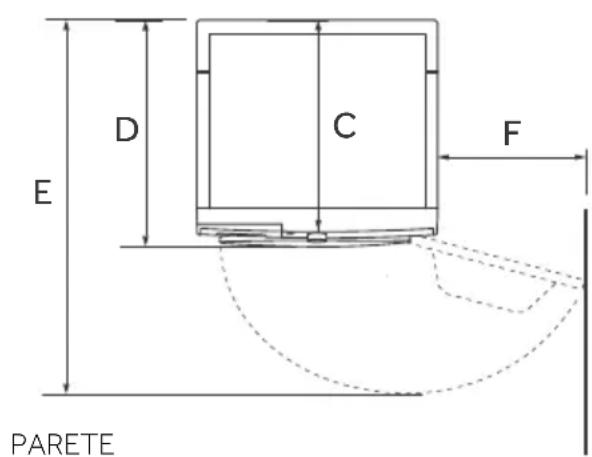

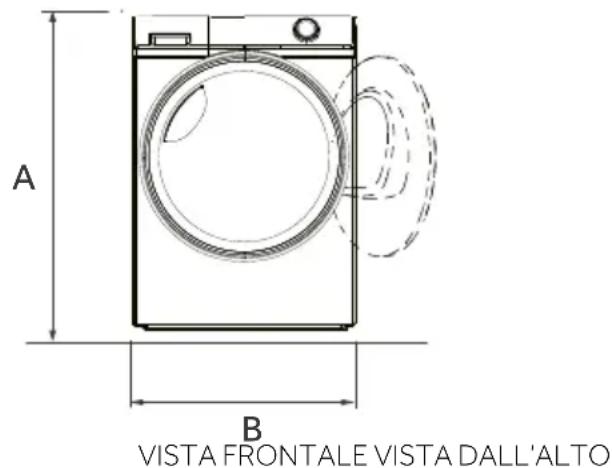

12.4 Installazione sotto piano di lavoro

Le dimensioni della rientranza dovrebbero corrispondere almeno alle dimensioni dell'elettrodomestico (Fig. 12-2).

1. Posizionare l'elettrodomestico adiacente alla feritoia. Assicurarsi che tutte le connessioni siano facilmente accessibili e funzionanti.
2. Regolare accuratamente tutti i piedini per ottenere una posizione stabile e livellata.
3. Installare con attenzione l'elettrodomestico nella rientranza.
4. Assicurarsi che vi sia una ventilazione sufficiente.

12.5 Collegamento elettrico

Prima di ogni collegamento verificare se:

l'alimentatore, la presa e il fusibile sono conformi a quanto riportato sulla targhetta identificativa;
la presa di corrente è provvista di messa a terra e non vengono utilizzate prese multiple o prolunghe;
▶ la spina e la presa di corrente sono rigorosamente conformi;

▶ Solo Regno Unito: La spina utilizzata nel Regno Unito è conforme allo standard BS1363A. Inserire la spina nella presa (Fig. 12 -3).

AVVERTENZA!

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fornitore di servizi (vedere scheda di garanzia) per evitare rischi.

12.6 Modifica del lato di apertura dell'oblò

▶ Prima di iniziare, scollegare l'asciugatrice dalla presa.
▶ Prestare attenzione nel maneggiare le parti per evitare di graffiare la vernice.
▶ Disporre di una superficie di lavoro antigraffio per l'oblò.
▶ Strumenti necessari: Cacciavite a croce.

Durante la procedura, non spostare il vano fino al completamento delle operazioni di modifica del lato di apertura dell'oblò.

Le presenti istruzioni si riferiscono alla sostituzione delle cerniere dal lato destro al lato sinistro. Se si desidera riportare le cerniere sul lato destro, seguire le stesse istruzioni e invertire tutti i riferimenti da sinistra a destra.

1. Rimuovere il gruppo oblò

Aprire l'oblò. Rimuovere le due viti che fissano il gruppo cerniera/oblò all'asciugatrice. Prestando la massima attenzione, posizionare da una parte il gruppo cerniera/oblò (Fig. 12-4).

2. Rimuovere, ruotare e sostituire l'oblò interno

Rimuovere gli otto adesivi e le viti che fissano l'oblò interno all'oblò esterno.

Smontare l'oblò interno, ruotarlo di 180° e reinstallarlo nell'oblò esterno utilizzando le stesse otto viti e adesivi (Fig. 12-5).

3. Rimuovere, ruotare e sostituire la serratura dell'oblò e la piastra di livellamento

Rimuovere le due viti che fissano la piastra di livellamento e una vite della serratura dell'oblò, spingere verso il basso ed estrarre la serratura, ruotarla di 180° e installarla sul lato opposto utilizzando le tre 3 viti e i riscontri adoperati precedentemente (Fig. 12-6).

4. Ruotare e sostituire il gruppo cerniera/oblò

Ruotare il gruppo cerniera/oblò e avvitarlo all'asciugatrice (Fig. 12-7).

12.7 Colonna lavatrice-asciugatrice

E' possibile mettere in colonna lavatrice e asciugatrice (Fig. 12-8). Non tutte le lavatrici sono adatte a una tale installazione. Le informazioni sull'impilamento e il kit di montaggio corrispondente sono disponibili tramite il rivenditore locale. Con il kit vengono fornite le istruzioni di montaggio che informano dettagliatamente sulle fasi di installazione.

12.8 Livellamento dell'asciugatrice

È IMPORTANTE porre l'asciugatrice a livello per garantire che l'elettrodomestico funzioni in modo efficiente con il minimo rumore. L'asciugatrice deve essere livellata, in modo che sia perfettamente bilanciata su tutti e quattro i piedini. Assicurarsi che l'asciugatrice non sbilanci in nessuna direzione.

Livellare l'asciugatrice lateralmente (Fig. 12-9):

• Posizionare la livella al centro sulla parte posteriore dell'asciugatrice.
• Regolare i piedini posteriori finché l'asciugatrice non risulta in piano da entrambi i lati.
  • Non avvitare mai completamente i piedini dalle loro sedi.

Livellare l'asciugatrice dalla parte anteriore a quella posteriore (Fig. 12-10):

• Posizionare la livella sul lato sinistro.
• Regolare il piedino anteriore sinistro (abbassamento).
• Ripetere quanto sopra per il piedino destro.

Ricontrollare che l'asciugatrice sia bilanciata:

• Posizionare la livella al centro davanti all'asciugatrice.
• Assicurarsi che l'asciugatrice non sbilanci in nessuna direzione.
• Se l'asciugatrice non è bilanciata, ripetere i passaggi precedenti.

Dopo il livellamento, gli angoli del vano dell'asciugatrice non devono toccare il pavimento e l'asciugatrice non deve oscillare in nessuna direzione.

12.9 Scarico

L'asciugatrice è dotata di un condensatore che accumula acqua durante il ciclo di asciugatura. Quest'acqua viene raccolta nel relativo serbatoio rimovibile situato nella parte superiore sinistra dell'asciugatrice. L'acqua accumulata deve essere svuotata dopo ogni ciclo di asciugatura oppure è possibile impostare l'asciugatrice in modo che si scarichi automaticamente utilizzando il tubo di scarico fornito.

Si consiglia di impostare l'asciugatrice in modo che si scarichi automaticamente, ove possibile, soprattutto durante l'asciugatura a pieno carico; in questo modo si eviterà la necessità di svuotare il serbatoio dell'acqua durante un ciclo di asciugatura.

Collegamento del tubo di scarico

• Rimuovere il tubo nero dal collegamento sulla parte posteriore dell'asciugatrice (Fig. 12-11).
• Srotolare il tubo di scarico (incluso con l'asciugatrice) e collegarlo al tubo nero (Fig. 12-12).
• Posizionare l'altra estremità del tubo di scarico in una vasca o in un tubo di livello.

12.10 Lavaggio e cura dei capi in lana

Il ciclo di asciugatura della lana di questa macchina è stato testato e approvato da The Woolmark Company. Il ciclo è adatto per asciugare capi in lana che riportano sull'etichetta la dicitura "Lavaggio a mano", a condizione che i capi vengano lavati con un ciclo di lavaggio a mano approvato da Woolmark e asciugati secondo le istruzioni fornite dal produttore della macchina M2443.

Specifiche del prodotto (ai sensi della UE 2023/2534)

Marchio Haier
Identificatore del modello	HD90-CQ387U1HD90-CQ387GU1	HD100-CQ387U1HD100-CQ387GU1HD100-CQ387BU1
Capacità nominale per il programma Eco (kg) 9 10
Tipo di asciugatrice Condensatore
Classe di efficienza energetica ^4	C	C
Asciugatrice con o senza regolazione automatica con regolazione automatica
Consumo energetico del programma Eco a pieno carico (E dry ) (kWh/ciclo di asciugatura)	1,68 1,82
Consumo energetico del programma Eco a carico parziale (E dry/2 ) (kWh/ciclo di asciugatura)	0,91 0,97
Consumo energetico ponderato del programma Eco (E tC ) (kWh/ciclo di asciugatura)	1,09 1,17
Consumo energetico ponderato del programma Eco (SEc) (kWh/ciclo di asciugatura)	1,84 1,96
Indice di efficienza energetica (EEI) 59,2 59,6
Consumo energetico in modalità spenta (W) 0,24
Consumo energetico in modalità standby (W) 0,24
La "modalità standby" include la visualizzazione di informazioni	Sì
Consumo energetico in "modalità standby" in condizioni di standby con connessione in rete (Pnsm) (se applicabile)	1,5
Consumo energetico in partenza ritardata (W) 3,40
Durata del programma Eco a pieno carico (h:min) 3:15 3:24
Durata del programma Eco a carico parziale (h:min) 2:00 2:05
Durata ponderata del programma Eco (h:min) 3:06 3:06
Efficienza di condensazione ponderata per il programma Cotone standard ^5 a pieno carico e a carico parziale (%)	91 91
Efficienza di condensazione media del programma Cotone standard ^5 a pieno carico	91 91
Efficienza di condensazione media del programma Cotone standard ^3 a carico parziale	91 91
Emissione di rumore acustico trasmesso dall'aria durante il programma Eco (dB)	60

1) Basato su 100 cicli di asciugatura del programma Eco standard a carico pieno e parziale e sul consumo delle modalità a basso consumo energetico. Il consumo energetico effettivo per ciclo dipenderà da come viene utilizzato l'apparecchio.
2) Nel caso in cui sia presente un sistema di gestione dell'energia.
3) Il programma utilizzato a carico pieno e parziale è il programma di asciugatura standard a cui si riferiscono le informazioni nell'etichetta e nella scheda. Questo è il programma adatto per asciugare il normale bucato di cotone bagnato ed è il programma più efficiente in termini di consumo energetico per il cotone.
4) La classe G è la meno efficiente e la classe A è la più efficiente.

Dati aggiuntivi

Alimentazione (fare riferimento alla targhetta identificativa) - tensione/corrente/ingresso	(220-240) V/50 Hz/ 2,6 A/ 600 W
Temperatura ambiente consentita Da 5 °C a 35 °C
Refrigerante R290Volume 150 g

Dimensioni del prodotto

A B VISTA FRONTALE VISTA DALL'ALTO

DIMENSIONI DEL PRODOTTO

A	Altezza totale del prodotto in mm 845
B	Larghezza complessiva del prodotto in mm 595
C	Profondità totale del prodotto (fino al pannello di controllo principale) in mm 640
D	Profondità totale del prodotto in mm 680
E	Profondità oblò aperto in mm 1170
F	Distanza minima tra l'oblò e la parete adiacente in mm 188

Nota: l'altezza esatta dell'asciugatrice dipende da quanto sono estesi i piedini dalla base della macchina. Lo spazio in cui si installa l'asciugatrice deve essere almeno 40 mm più largo e 20 mm più profondo delle sue dimensioni.

Nota: Deviazioni

A causa dei costanti aggiornamenti di hOn, le funzioni e l'interfaccia di visualizzazione dell'app potrebbero differire dalla seguente descrizione.

14.1 Informazioni generali

Questo elettrodomestico è dotato di tecnologia Wi-Fi per il controllo remoto tramite l'app hOn.

AVVERTENZA!

Attenersi alle precauzioni di sicurezza indicate in questo manuale anche quando si utilizza l'elettrodomestico tramite l'app. Per un utilizzo sicuro è fondamentale rispettare queste istruzioni.

14.2 Requisiti

1. Rete Wi-Fi: è necessario un router compatibile con 802.11b/g/n e banda 2,4 GHz. Le reti che operano a 5 GHz e le reti pubbliche non sono supportate. Il nome della rete (SSID) deve essere compreso tra 1 e 31 caratteri, mentre la password deve essere composta da 8 a 64 caratteri. Le opzioni di crittografia includono aperto, WPA-PSK e WPA2-PSK.
2. Dispositivi compatibili: l'app è disponibile per dispositivi Android, iOS e Huawei, sia su tablet che su smartphone.
3. Posizionamento: installare l'elettrodomestico in una zona con un segnale Wi-Fi potente.

Specifiche tecniche Wi-Fi:

Frequenza 2400 MHz-2483,5 MHz

Potenza max 20 dBM

Standard IEEE802.11b/g/n & BE 4.2

14.3 Download e installazione dell'app hOn

1. Scaricare l'app scansionando il codice QR qui sotto o visitando il sito go.haier-europe.com/download-app.

Scarica l'app hOn

La creazione di un profilo (registrazione) è richiesta solo al primo utilizzo o nel caso in cui l'account sia stato eliminato/disattivato. Per i futuri utilizzi si accede semplicemente con la propria e-mail e password. Per esplorare le funzionalità Wi-Fi, attivare la modalità DEMO nell'app.

14.4 Associazione dell'elettrodomestico

Nota: La rete domestica deve essere impostata su 2,4 GHz; le reti che operano a 5 GHz non sono supportate. Accertarsi che lo smartphone sia connesso alla stessa rete Wi-Fi a 2,4 GHz che si desidera utilizzare per configurare l'elettrodomestico.

1. Aprire l'app hOn, creare un nuovo profilo (o accedere se se ne possiede già uno).
2. Toccare "Aggiungi elettrodomestico" e seguire le istruzioni visualizzate sullo schermo dello smartphone per completare la configurazione.

14.5 Attivazione del controllo remoto

1. Verificare che il router sia acceso e connesso a Internet.
2. Caricare la biancheria e chiudere l'oblò.
3. Accendere l'elettrodomestico.
4. Premere brevemente il pulsante "APP Control".
5. Avviare il ciclo tramite l'app. Il pannello di controllo sarà disabilitato ad eccezione del pulsante di accensione e del pulsante "START/PAUSA". Nel corso del programma sarà disponibile solo il blocco bambini.
6. Il controllo remoto può essere attivato anche durante il ciclo premendo brevemente il pulsante "APP Control".

Nota: Scadenza del controllo remoto È possibile inviare un comando dall'app fino a 24 ore dopo l'attivazione del controllo remoto.

14.6 Disattivazione del controllo remoto

1. Durante un ciclo, è possibile disattivare il controllo remoto premendo brevemente il pulsante "APP Control"; il ciclo continuerà. Si potrà visualizzare lo stato del ciclo nell'app, ma non sarà possibile inviare comandi (ad esempio, stop/pausa).
2. Per riattivare il controllo remoto tramite l'app, accertarsi che l'oblò sia chiuso, quindi premere di nuovo brevemente il pulsante "APP Control".

14.7 Fine del ciclo con controllo remoto

1. Al termine del ciclo il controllo remoto si disattiva.
2. Dopo 2 minuti l'elettrodomestico si spegne automaticamente.

14.8 Disattivazione del modulo Wi-Fi e cancellazione delle credenziali di rete

Per eliminare le informazioni di rete Wi-Fi salvate e disattivare il modulo Wi-Fi:

1. Accendere l'elettrodomestico.
2. Senza avviare un ciclo, tenere premuto il pulsante "APP Control" per 5 secondi finché non compare "-EST".
3. Premere e tenere premuto il pulsante "Fine Ritardata" per altri 5 secondi finché non compare "donE".
4. Le informazioni di configurazione verranno eliminate. Selezionare un programma o spegnere l'elettrodomestico per uscire.
5. Per la riconfigurazione, rimuovere l'elettrodomestico dall'app hOn e avviare una nuova procedura di associazione.

Nota: Utilizzare questa procedura solo se si intende vendere l'elettrodomestico.

Raccomandiamo il nostro servizio clienti Haier e l'utilizzo di pezzi di ricambio originali.

In caso di problemi con l'elettrodomestico, verificare anzitutto la sezione "11 - Soluzione dei problemi" a pag. 25.

Se non si trova una soluzione contattare:

▶ il rivenditore locale o

l'area Service & Support all'indirizzo www.haier.com, dove è possibile trovare numeri di telefono e FAQ e attivare la richiesta di assistenza.

Per contattare il nostro Servizio, assicurarsi di avere a disposizione i seguenti dati.

Le informazioni sono riportate sulla targhetta identificativa.

Modello ____ Numero di serie. ____

Controllare anche la scheda di garanzia fornita con il prodotto in caso di garanzia.

Per richieste commerciali generali, di seguito sono riportati i nostri indirizzi in Europa:

Indirizzi Haier europei
Paese* Indirizzo	postale Paese* Indirizzo postale
Italia Haier Europe	Trading S.R.LVia De Cristoforis, 1221100 VareseITALIA	Francia Haier France SAS53 Boulevard Ornano-Pleyad 393200 Saint DenisFRANCIA
SpagnaPortogallo	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcellonaSPAGNA	Belgio-FRBelgio-NLPaesi BassiLussemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIO
GermaniaAustria	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MonacoGERMANIA	PoloniaUngheriaGreciaRomaniaRussia	Haier Poland Sp.zo.o.Al. Al.Jerozolimskie 181B02-222 WarszawaPOLONIA
Regno Unito Haier	Appliances UK Co.Ltd.302 Bridgewater PlaceParco BirchwoodWarringtonWA36x	RepubblicaCeca eSlovacchia	Haier Europe ČR s.r.o.Sokolovská 651/136a,186 00 Praga 8Karlín Repubblica Ceca

*Per ulteriori informazioni, fare riferimento a www.haier.com

- Oui o Facultatif* / Non

Programme	Charge maximale en kg		LTemps de séchage***)		OPTIONS SÉLECTIONNABLES
	9 kg	10 kg	9 kg	10 kg	Niveau de séchage	Programmation différée	Temp. i-time		Anti-froissage	Hygiène i-Refresh
Éco**) 9 10 3:3	0 3:40				● ●	○ / ●	● /
Chemises 2,5	3	0:50	0:52		● ●	○ / ●	/ ●
Mixte	5	6	3:15	3:24	● ●	○ / ●	● /
Laine	1	1	2:00	2:00	○ ●	○ ●	/	/ ●
Délicat	1	1	1:05	1:08	● ●	○ / ●	/	/
Minuterie	-	-	0:40	0:40	○ ●	● ●	● /	/
Serviettes	5	6	1:45	1:50	● ●	○ / ●	● ●
Coton	5	6	2:50	2:58	● ●	○ / ●	/ ●
Couette	2	2	2:00	2:06	● ●	○ / ●	/ ●
Spécial bébé	3	3	1:20	1:24	● ●	○ / ●	● ●
Charge XXL	4,5	5	2:00	2:06	● ●	● / ●	● ●
Sports	4	4	1:30	1:34	● ●	○ / ●	● /
Superfast 30'	1	1	0:30	0:30	○ ●	● /	/	/	/
Synthétiques	3	4	1:35	1:39	● ●	/	/ ● / ●
