MANUALE UTENTE 55604 Märklin

Prima del primo funzionamento

Questo modello è particolarmente complicato e di alto pregio sotto l'aspetto della tecnologia e dell'esecuzione. La maggior parte degli elementi applicati a innesto o riportati sono realizzati di metallo. Tali componenti non possono venire sostituiti tanto facilmente, come ad es. le parti di materiale sintetico. Vogliate pertanto prestare attenzione, affinché Voi maneggiate questo modello con particolare cautela. Per la sostituzione di componenti oppure riparazioni, vogliate rivolgerVi al Servizio Assistenza Märklin.

Avvertenza

• Tale modello deve venire lubrificato prima del primo funzionamento (si veda pagina 34).

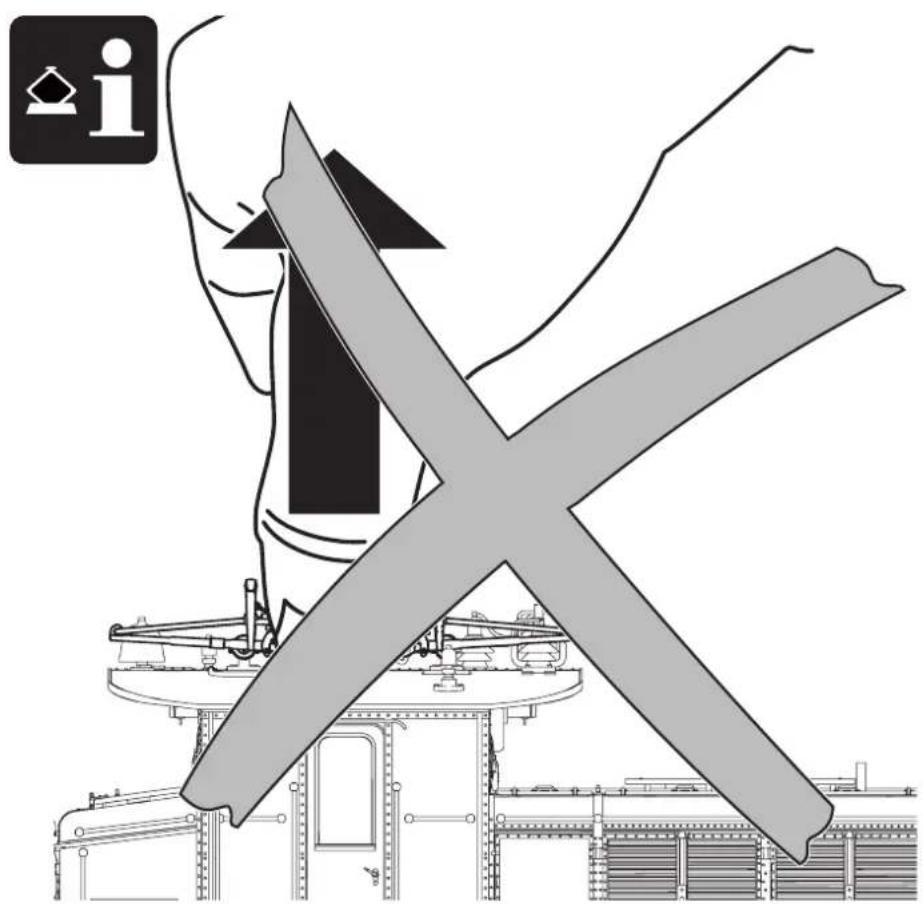

• Il pantografo sul tetto viene azionato mediante un servo-motore. Esso non deve mai venire sollevato a mano, tuttavia può venire abbassato a mano ad es. per l'imballaggio del modello.

Per un trasporto sicuro questo pesante modello è stato fissato con viti al basamento. Si prega di trasportare questo modello soltanto asciutto e così assicurato, e nella cassetta originale.

Avvertenze per la sicurezza

• Tale locomotiva deve venire impiegata soltanto con un sistema di esercizio adeguato a tale scopo (Märklin a corrente alternata, Märklin Digital, Märklin Systems oppure DCC).
• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 104770. Tale corredo antidisturbi non è adatto per il funzionamento Digital.
• Il cavo di collegamento al binario impiegato deve essere lungo al massimo soltanto 2 metri.
• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell'aria.
  • AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.
• I LED incorporati corrispondono alla categoria di laser 1 secondo la Norma EN 60825-1.

Avvertenza generale per la prevenzione di disturbi elettromagnetici: Per garantire l'esercizio conforme alla destinazione è necessario un contatto ruota-rotaia dei rotabili permanente, esente da interruzioni. Non eseguite alcuna modificazione ai componenti conduttori di corrente.

Avvertenze importanti

• A causa dell'elevato assorbimento di potenza di questa locomotiva il funzionamento con la Mobile Station 60652/60653/60657 è possibile soltanto limitatamente.
• Le istruzioni di impiego costituiscono parte integrante del prodotto e devono pertanto venire conservate, nonché consegnate insieme in caso di cessione del prodotto ad altri.
• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.
• Smaltimento: www.maerklin.com/en/imprint.html
• La versione più attuale di queste istruzioni di aziona- mento potete trovarla on-line su www.maerklin.de alla pagina del prodotto sotto „Downloads“.

Funzioni

• Il tipo di funzionamento (AC, Mfx, Märklin-Motorola oppure DCC) viene riconosciuto automaticamente.
• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: BR 160 002
• Adresse ab Werk: (Märklin) 60 / (DCC) 3
• Impostazione dei parametri della locomotiva (indirizzo, ritardi di avviamento/frenatura, velocità massima ecc.): con Control Unit e DCC (programmazione CV), Mobile Station oppure Central Station.
• Segnale di testa dipendente dalla direzione di marcia.
• Con accumulatore di tensione (per scavalcare le sezioni di binario insudiciate)
• Tale modello è sviluppato per l'esercizio su binari Märklin 1. Un esercizio su altri sistemi di binario avviene a proprio rischio.
  • Raggio minimo percorribile: 1020 mm
• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.
• Nelle impostazioni del Decoder, nelle condizioni di fabbrica è disattivato il funzionamento con DC, poiché altrimenti si addiviene a un conflitto con la tratta di frenatura. Qualora il funzionamento in DC sia desiderato, esso deve allora venire attivato. CV 27, Bit 4 & Bit 5 spenti; CV 50, Bit 1 acceso

In contrapposizione al prototipo, con una ferrovia in miniatura possono venire percorse anche delle pendenze piuttosto grandi. In condizioni normali una pendenza dovrebbe situarsi al massimo sul 3 per cento. Il principio e la terminazione della pendenza si devono in ogni caso arrotondare.

Avvertenza per il montaggio nella vetrinetta 59961

Per il montaggio nella vetrinetta 59961 vogliate utilizzare i bulloni di fissaggio originali della locomotiva ed in aggiunta le rondelle #10 provenienti dalla vetrinetta 59961.

Funzioni commutabili
Illuminazione di testa f0		LV + LR
Solleva/abbassa pantografo f1		SUSI F1 + Sound 16
Rumore: rumori di esercizio ^1	f2	FS
Rumore: Fischio lunga f3		Sound 2
Aggancio Telex posteriore, con rumore f4		Sound 17 + SUSI F4
Rumore: Fischio lunga f5		SUSI F1
Illuminazione della cabina f6		Aux 1
ABV, spento f7
Rumore: stridore dei freni escluso f8
Rumore: apertura delle porte f9		Sound 22
Rumore: porte che si chiudono f10		Sound 23
Rumore: scarico dell'aria compressa f11		Sound 14
Aggancio Telex anteriore, con rumore f12		Sound 12 / 17
Fanale di coda rosso spento f13		Sound 13
Rumore: Fischio breve f14		Sound 4
Rumore: Fischio breve f15		Sound 3
Rumore: sabbiatura f16		Sound 24
Rumore di ambiente: stazione f17		Sound 25
Rumore: Compressore f18		Sound 11

Funzioni commutabili
Rumore: Riempimento con sabbia	f19	Sound 26
Segnale di testa cabina di guida 1 spento	f20
Segnale di testa cabina di guida 2 spento	f21
Rumore: Fischio di manovra	f22	Sound 5
Andatura da manovra	f23
Rumore: Radiotrasmittente in cabina	f24	Sound 18
Rumore: Radiotrasmittente in cabina	f25	Sound 19
Rumore: Radiotrasmittente in cabina	f26	Sound 20
Rumore: Radiotrasmittente in cabina	f27	Sound 21
Rumore: Ventilatori f28		Sound 9
Fanale di manovra a doppia A	f29
Rumore: Info	f30	Sound 28

1 con rumori casuali

CV Significato Valore per 6021 Valore DCC
01 Indirizzo 01 – 80				1 – 127 (3)CV 29/Bit 5 = 0
02 PoM Velocità minima — 0 – 255 (6)
03 PoM Ritardo di avviamento 01 – 63 0 – 255 (3)
04 PoM Ritardo di frenatura 01 – 63 0 – 255 (3)
05 PoM Velocità massima 01 – 63 0 – 255 (180)
08 Ripristino di fabbrica/Identificazione di produzione 08 08 (131)
13 PoM Funzioni F1 - F8 in esercizio analogico			— 0 – 255 (0)
14 PoM Funzioni F9 - F15 e luci in esercizio analogico			— 0 – 255 (1)
17		Indirizzo ampliato (parte superiore CV29 Bit 5 =1)	—	192 – 231 (192)
18		Indirizzo ampliato (parte inferiore CV29 Bit 5 =1)	—	0 – 255 (128)
19 Indirizzo di trazione			— 0 – 255 (0)
21 PoM Funzioni F1 - F8 durante trazione			— 0 – 255 (0)
22 PoM Funzioni F9 - F15 e luci durante trazione			— 0 – 255 (0)
29		Bit 0: Scambio poli senso di marciaBit 1: Numero gradazioni di marcia 14 o 28/128Bit 2: Esercizio analogico attivo/esclusoBit 4: Sempre accesoBit 5: Ampiezza indirizzo 7 Bit / 14 Bit	—	0 / 1 (0)*0 / 2 (2)*0 / 4 (4)*16 *0 / 32 (0)*
50 PoM		Formati alternativiBit 0 analogico ACBit 1 analogico DCBit 2 MotorolaBit 3 mfx	—	0 / 1 (1)*0 / 2 (2)*0 / 4 (4)*0 / 8 (8)*
60 PoM	Annuncio di stazione multiploBit 0 – 3 = numero delle stazioniBit 4 = l'ultima stazione fa invertire la sequenzaBit 5 = la direzione della locomotiva determina la sequenzaBit 6 = impostazione di base della sequenza	— 0 – 126 (1)
61 PoM Rumori casuali: Intervallo min. — 0 – 255 (30)
62 PoM Rumori casuali: Intervallo max. — 0 – 255 (50)
63 PoM Intensità sonora 01 - 63 (63) 0 – 255 (230)
66 PoM Taratura all'indietro		—	0 – 255 (128)
95 PoM Taratura in avanti		—	0 – 255 (128)

( ) Valore = impostazione di fabbrica
DCC: programmazione sul binario di programmazione per mezzo della programmazione CV, programmazione con PoM (Program on the Main); questo deve essere supportato dall'apparato di comando.
* I valori delle impostazioni desiderate si devono addizionare! Ad es. numero delle gradazioni di marcia 28/128 = 2 + esercizio DCC con tratta di frenatura = 4, determina un valore = 6

Elementi ad innesto e di completa- mento

A questo modello sono acclusi svariati componenti.

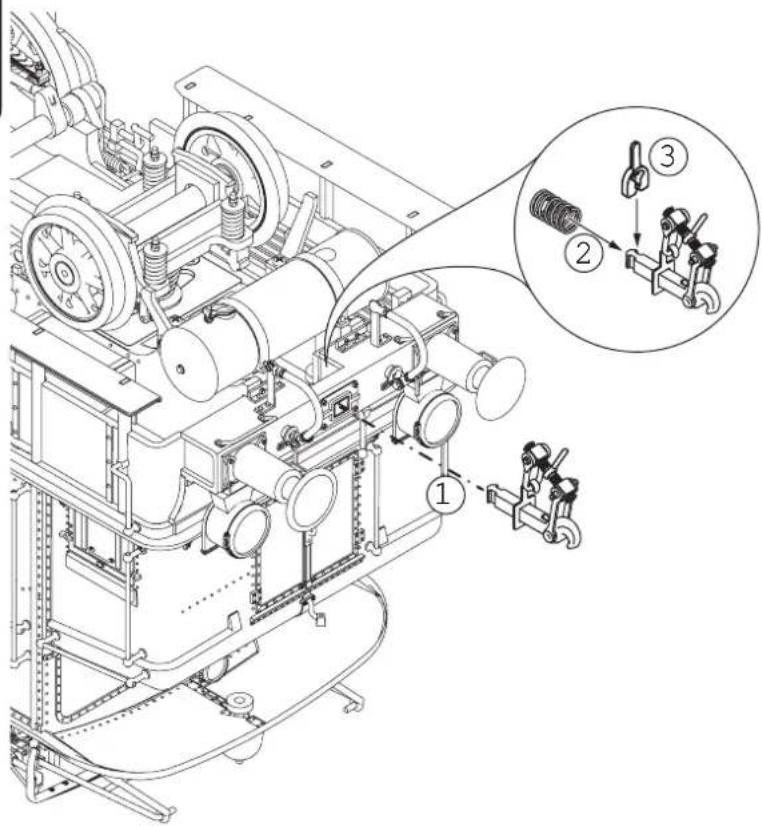

• 2 ganci a vite (pagina 35/36). Con il gancio a vite possono venire percorsi solo raggi di curve più grandi di 2320 mm.
• Serbatoio dell'aria (per la sostituzione con quello montato; solo in abbinamento con il gancio a vite).

In caso di smontaggio dell'aggancio Telex applicato, prestare attenzione al fatto che il cavetto di collegamento del gancio alla locomotiva deve venire disinnestato.

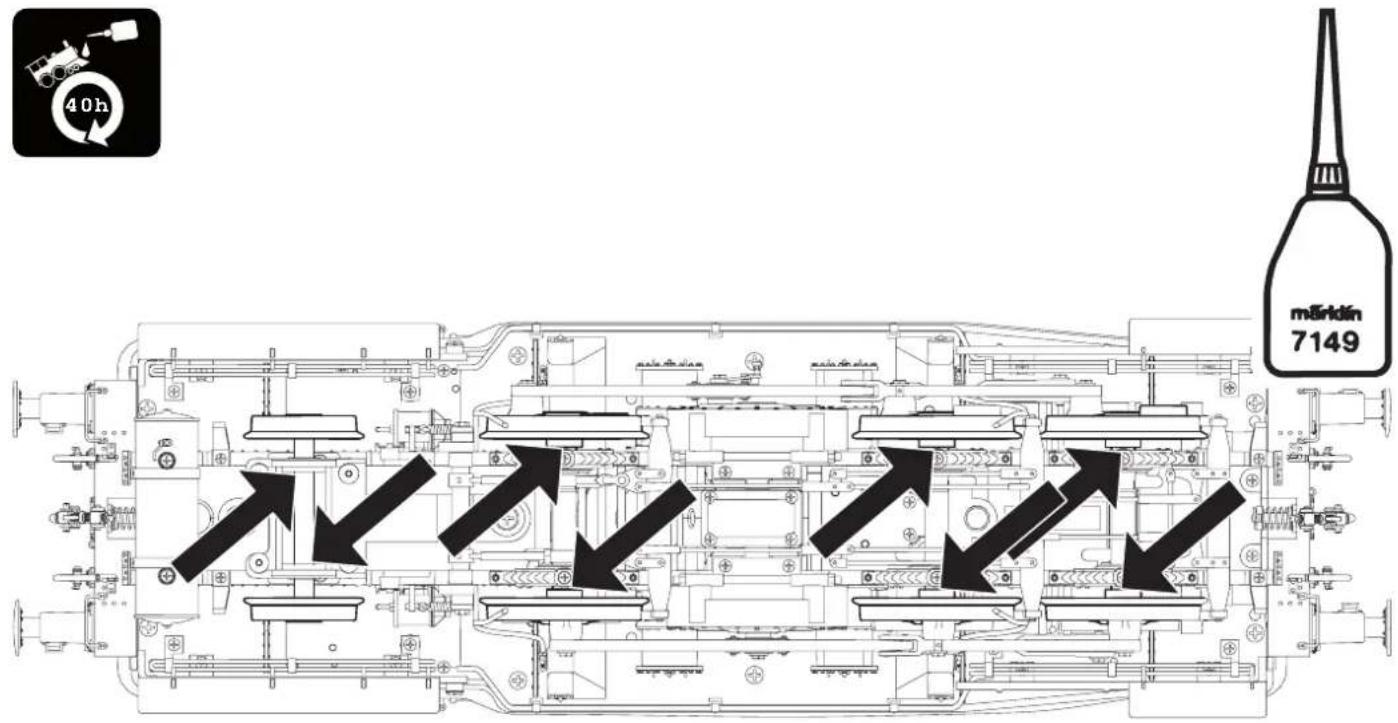

40h märklin 7149

Alcuni elementi venegno proposti solo senza o con differente colorazione i pazzi che non sono qu' spacialità possono riparai soltanto nel guardo di una riparazione presso il Servizio Riparazioni Marklin. I dettagli della raffugurazione possono differire dal modello.

Indipendentemente dalle richieste di garanzia per legge, la ditta Gebr. Märklin & Cie. GmbH al momento dell'acquisto di questo prodotto da un rivenditore specialista ufficiale Märklin accorda una garanzia volontaria del produttore di 24 mesi a partire dalla data di acquisto (al massimo per 60 mesi a partire dall'uscita dal Catalogo) in corrispondenza alle condizioni sotto www.maerklin.de/garantie.
