MANUALE UTENTE MD-350 Duramaxx

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 38

Attacchi e caratteristiche 38

Messa in funzione 38

Utilizzo e funzioni 40

Risoluzione dei problemi 43

Smaltimento 44

DATI TECNICI

Numero articolo	10002888
Alimentazione	6x 1.5 V AA batterie (non incluse)
Diametro della bobina di ricerca	16.6 cm
Profondità di ricerca	≤ 1.5 m

Importatore per la Gran Bretagna:

• Si prega di non far cadere il metal detector, altrimenti il dispositivo potrebbe non funzionare correttamente.
• Tenere il rilevatore lontano da polvere e sporcizia, in quanto ciò potrebbe causare danni ad alcune parti.
• Si prega di utilizzare il rivelatore solo a temperature normali, altrimenti l'elettronica ne risentirà.
• Utilizzare un panno umido per la pulizia, ma non utilizzare detergenti chimici.

ATTACCHI E CARATTERISTICHE

Il metal detector rileva oggetti in metallo nascosti, come monete antiche, gioielli, ma anche tubi e cavi e dispone dei seguenti attacchi e funzioni:

• Ingresso cuffie: Se si inseriscono le cuffie, l'altoparlante integrato si disattiva automaticamente.
• Indicatore: fornisce indicazioni sul metallo trovato e indica quando la batteria è scarica.
• Bobina di ricerca impermeabile: per la ricerca in acque poco profonde.
• Asta regolabile: si adatta alle esigenze individuali.

MESSA IN FUNZIONE

Regolare la lunghezza dell'asta

1. Ruotare a sinistra la vite di fissaggio posta sull'asta per allentarla.
2. Regolare l'altezza dell'asta in modo tale che la bobina di ricerca sia ad una distanza di 2-5 cm dal suolo.
3. Ruotare a destra la vite di fissaggio per bloccare l'asta all'altezza desiderata.

Regolare la bobina di ricerca

Allentare le viti che fissano l'asta alla bobina di ricerca e impostare l'angolazione desiderata; la bobina di ricerca dovrebbe essere parallela al suolo. Serrare nuovamente le viti.

Il metal detector necessita di 6 batterie di tipo AA. Utilizzare batterie di buona qualità. E' possibile inoltre utilizzare 6 batterie ricaricabili NiCd oppure NiMH. Non inserire insieme tipi diversi di batterie.

1. Ruotare la manopola del volume (sul pannello di controllo) a sinistra (OFF).
2. Rimuovere il coperchio dal vano batteria.
3. Inserire le batterie correttamente.
4. Richiudere il coperchio.

Importante: Rimuovere subito le batterie scariche e smaltirle correttamente per evitare danni dovuti a per- dite di liquido. Rimuovere le batterie anche nel caso in cui il dispositivo non venga utilizzato per un tempo prolungato.

Testare le batterie

Malfunzionamenti, volume basso e spie difettose segnalano che le batterie sono scariche. Ruotare a destra la manopola del volume (VOLUME) e spostare l'interruttore posto in basso a destra da OPERATE a BATT TEST. Se l'indicatore si trova nell'area di colore verde, le batterie sono cariche. In caso contrario, cambiare le batterie.

Cuffie

E' possibile collegare le cuffie al metal detector in modo da poter percepire in maniera ottimale i segnali emessi e da poter risparmiare batteria. Sulla parte posteriore del dispositivo si trova l'ingresso per le cuffie da 3,5 mm. Una volta inserite, l'altoparlante si disattiva automaticamente.

Attenzione: Quando si utilizzano le cuffie, regolare il volume al minimo. Quindi procedere con la regolazione ottimale del livello audio tramite il controllo del volume. Non impostare un volume troppo alto per evitare danni all'udito. Prestare la massima attenzione nelle zone di traffico elevato, in quanto si potrebbero non sentire i rumori provenienti dall'esterno.

UTILIZZO E FUNZIONI

Il metal detector può distinguere metalli ferrosi da metalli non ferrosi. I metalli non ferrosi sono ad esempio oro, argento, ottone, alluminio, zinco e piombo. Se il metal detector individua un oggetto metallico, l'indicatore cambia posizione e viene emesso un suono in base al tipo di metallo trovato.

Impostare il metal detector

Accendere il dispositivo ruotando a destra la manopola del volume (VOLUME) e impostare il volume desidera- to. Spostare l'interruttore posto in basso a destra da BATT TEST a OPERATE. Seguire le seguenti istruzioni per bilanciare in maniera ottimale il circuito trasmittente e quello ricevente:

1. Impostare la manopola per il volume (VOLUME) in posizione ore 11 e spostare la manopola DISCRIMINATION (posto in alto a destra) al centro.
2. Tenere la bobina di ricerca ad almeno 30 cm di distanza dal suolo o da un oggetto di me-tallo. Tenere premuto il tasto rosso al centro e regolare lentamente la manopola TUNE e posizionare l'indicatore sullo 0. Rilasciare il tasto rosso.

Durante la ricerca è possibile eseguire una sintonizzazione fi ne servendosi della manopola DISCRIMINATION. Premendo il tasto rosso l'indicatore torna sullo 0. Provare prima il metal detector a casa con diversi metalli, per osservare le reazioni e i movimenti dell'indicatore.

Test del rivelatore

1. Rimuovere tutti gli anelli e l'orologio da polso e posizionare la piastra di ricerca su un tavolo di legno.
2. Impostare il controllo del volume su 11 e ruotare il comando DISCRIMINAZIONE al centro.
3. Spostare un oggetto metallico circa 5 cm sopra il disco del cercatore e osservare la deformazione dell'ago.

Se impostato correttamente, si sentirà un tono di avvertimento e l'ago si sposterà. Per gli oggetti ferrosi, l'ago colpirà a sinistra e per i metalli non ferrosi come metalli preziosi, ottone, rame, ecc. l'ago colpirà a destra. Se l'ago non si defl ette, verifi care che il disco cercatore sia collegato correttamente e ripetere la regolazione del rivelatore (come descritto nel paragrafo precedente).

Uso nella pratica

Importante: prima di iniziare la ricerca, ottenere l'autorizzazione dal proprietario del terreno. Assicuratevi che non ci sia un regolamento che vieti la ricerca nell'area. Non danneggiare le cose altrui. Non lasciare tracce e riempire i fori scavati. Portate con voi tutti i rifi uti che avete trovato e smaltirli in conformità con le norme vigenti. Non lasciarla in giro.

1. Selezionare un'area all'esterno, ad esempio un prato, nella quale non sia presente alcun metallo.
2. Mettere sul terreno un oggetto in metallo come ad esempio una moneta.
3. Premere il tasto rosso e ruotare lentamente la manopola TUNE, finché l'indicatore non si trova al centro.
4. Muovere la bobina sopra l'oggetto a circa 50 cm dal terreno.

Mettere la bobina parallela al suolo senza oscillarla. Muoverla lentamente per individuare ogni oggetto. Prestare attenzione ai suoni e all'oscillazione dell'indicatore. Il metal detector reagisce solo se si muove la bobina di ricerca.

Sintonizzazione fi ne del metal detector

La sintonizzazione fi ne permette di distinguere meglio i diversi tipi di metallo ed è impostabile tramite la manopola DISCRIMINATION.

Con questa manopola si imposta anche il livello di sensibilità del metal detector per quanto riguarda la grandezza degli oggetti di metallo. Ruotare la manopola verso sinistra affi nché il dispositivo possa individuare solo oggetti in metallo di grandi dimensioni. Per impostare la sensibilità al massimo, ruotare la manopola completamente a destra: il metal detector individuerà anche piccoli pezzi di carta argentata. Regolare quindi la sensibilità in base alla situazione d'impiego.

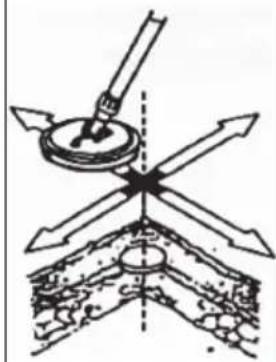

Individuazione del punto esatto

E' necessario fare un po' di pratica per individuare il punto esatto dove si trova l'oggetto magari interrando og- getti metallici nel proprio terreno. A volte può essere d'aiuto anche modifi care la direzione di ricerca di 90 gradi.

• Se sul suolo sono presenti detriti metallici, si consiglia di effettuare i movimenti di ricerca lentamente riducendo la distanza della bobina. Le monete interrate di recente reagiscono diversamente rispetto a esemplari arrugginiti e interrati da molto più tempo.
• Oggetti ferrosi come ad esempio chiodi, bulloni, dadi e tappi di bottiglia si arrugginiscono più lentamente. Questo strato di ruggine è causa di un segnale poco preciso sul terreno. Ruotare la manopola DISCRIMINATION completamente a destra per ottenere il segnale migliore possibile.

RISOLUZIONE DEI PROBLEMI

Nel caso in cui il dispositivo non funzioni, seguire le seguenti istruzioni e contattare il nostro servizio clienti se non si riesce a risolvere il problema.

Problema Soluzione possibile
Il metal detector fornisce segnali o suoni errati.	Si sta oscillando la bobina troppo velocemente o verso l'angolazione sbagliata. Cercare di muovere la bobina lentamente e parallelamente al suolo.
	Quando gli oggetti sono molto arrugginiti, a volte viene inviato un segnale errato. Tentare di centrare l'obiettivo spostando l'angolazione. Se il dispositivo emette ogni volta segnali e suoni diversi, si tratta molto probabilmente di un oggetto in metallo molto arrugginito.
Il tipo di metallo che appare sul display è errato.	C'è più di un oggetto di metallo nel suolo.
	L'oggetto è composto da un metallo che il metal detector non riconosce.
	Probabilmente l'oggetto è molto arrugginito e il tipo di metallo non viene riconosciuto correttamente. Non si tratta quindi di un malfunzionamento del dispositivo.

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.
