Tipo di prodotto	Macchina a scintille fredde
Marca	Vevor
Modello	BJY-PHJ700u2
Tensione nominale	AC 220-240V, 50/60Hz
Potenza nominale	700 W
Fusibile	10 A
Tempo di preriscaldamento	Meno di 3 minuti
Altezza delle scintille	Fino a 5 metri
Telecomando senza fili	Modello W-3+W-8
Display	Pannello LED
Controllo DMX	DMX512, indirizzi 1-512
Polvere utilizzata	Composito di titanio (Ti)
Collegamento in serie (alimentazione)	Fino a 6 gruppi massimo
Durata massima di esecuzione	5 minuti
Pulizia	Premere il tasto D per 30 secondi dopo l'uso
Sicurezza	Non utilizzare sotto la pioggia; fissare saldamente su un supporto; evitare ostacoli infiammabili
Manutenzione della polvere	Tenere al secco; pulire regolarmente l'ugello da grumi
Parti di ricambio incluse	Macchina, cavo di alimentazione, cavo DMX, telecomando, batteria, fusibile di ricambio
Garanzia	Assistenza tecnica tramite www.vevor.com/support

Domande frequenti - BJY-PHJ700u2 Vevor

Come accendere la macchina a scintille fredde Vevor BJY-PHJ700u2?

Collegare l'apparecchio a una presa di corrente compatibile (220-240V). Accendere l'interruttore principale. Il preriscaldamento dura meno di 3 minuti; la spia blu si accende quando viene raggiunta la temperatura di esercizio. Utilizzare il telecomando o il pannello di controllo per avviare la proiezione di scintille.

Quale polvere utilizzare con questa macchina?

Utilizzare esclusivamente polvere composita di titanio (Ti) secca, pulita e a particelle fini. Non utilizzare altri materiali.

È possibile collegare più macchine in serie?

Sì, è possibile collegare fino a 6 macchine in serie tramite il cavo di alimentazione speciale. Per il segnale DMX, utilizzare la connessione in serie dei segnali.

Come pulire la macchina dopo l'uso?

Dopo ogni utilizzo, premere il tasto D per 30 secondi per pulire i residui di polvere nell'ugello. Pulire anche il serbatoio della polvere regolarmente.

Cosa fare se la macchina non si riscalda?

Verificare che il fusibile non sia bruciato (10A). Se la spia gialla si accende, c'è un errore di riscaldamento. Contattare il supporto tecnico. Non tentare di riparare da soli.

Come configurare il controllo DMX?

Utilizzare il pannello LED per impostare l'indirizzo DMX (001-512) tramite i tasti Menu, Su, Giù, Conferma. Collegare il cavo DMX alla console. La spia verde si accende in caso di ricezione del segnale.

Il telecomando non funziona, cosa fare?

Verificare che la batteria del telecomando sia installata correttamente e non esaurita. Assicurarsi che il telecomando sia in modalità wireless (W-3+W-8) e che la macchina sia in modalità host se utilizzata in serie.

Quali sono le precauzioni di sicurezza importanti?

Non utilizzare sotto la pioggia o in ambiente umido. Mantenere una distanza di almeno 50 cm da qualsiasi oggetto infiammabile. Fissare saldamente la macchina su un supporto resistente (10x il peso). Non aprire l'involucro sotto tensione.

Qual è l'altezza massima delle scintille?

L'altezza delle scintille può raggiungere fino a 5 metri con il modello BJY-PHJ700u2, in base all'impostazione dell'altezza (F1, F2, F3).

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite per rimuovere il portafusibile. Sostituire il fusibile bruciato con uno identico (10A). Riavvitare. Se il fusibile si brucia di nuovo, interrompere l'uso e contattare il supporto.

MANUALE UTENTE BJY-PHJ700u2 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
	CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiv Europea 2012/19/CE. Il simbolo del bidone della spazza barrato indica che nell'Unione Europea il prodotto richied raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con normali rifiuti domestici ma devono essere portati in un raccolta per il riciclaggio di dispositivi elettrici ed elettron
	Dichiarazione FCC:Questo dispositivo è conforme alla Parte 15 delle norme Il funzionamento è soggetto alle seguenti due condizioni Questo dispositivo non può causare interferenze dannose questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causar funzionamento indesiderato.
	Corrente alternata

1. Si prega di assicurarsi che la polvere del composito Ti sia sufficientemente asciutta prima di aggiungerla. La polvere deve essere pulita, con particelle piccole, senza troppe impurità.
2. Quando non si utilizza la macchina per un lungo periodo, per proteggere la polvere dall'umidità, versare la polvere e tenerla sigillata riserva.
3. Quando la macchina è accesa, esiste il pericolo di scosse elettri

ustioni da alta temperatura. Si prega di non tentare di aprire la ma di smontarla eseguire il debug di qualsiasi parte della macchina.

1. Mantenere la macchina elettronica per fuochi d'artificio asciutta, ne utilizzarla in caso di pioggia o neve giorni.
2. Fissare il dispositivo con i fori per le viti sulla staffa. Assicurati l'attrezzatura lo sia fissato saldamente per evitare vibrazioni e movimento durante il funzionamento, e sempre verificare che la struttura che sostitendere l'apparecchiatura sia sufficientemente robusta per resistere attrezzature che pesano almeno 10 volte il peso dell'attrezzatura.
3. L'attrezzatura deve essere fissata da professionisti in luoghi fuori portata delle persone, e nessuno può passare sotto o sopra le strisce pedonali.
4. Nota: se la batteria non è posizionata correttamente sussiste il p di esplosione. Soltanto sostituire i tipi uguali o equivalenti.
5. In caso di dubbi sul fatto che la batteria sia stata ingerita o in altre parti del corpo, contattare immediatamente un medico. Prima di il dispositivo, scollegarlo dalla rete elettrica se collegata. Non utilizzare detergenti aggressivi. Pulire rimuovere la polvere o lo sporco dal prod con un panno pulito. Non ne siamo responsabili danni causati da manipolazione errata, uso improprio o usura, ci riserviamo il diritto di apportare modifiche tecniche.
6. Il coperchio dei materiali di consumo nella parte superiore dell'apparecchiatura deve essere chiuso per evitare l'espulsione accidentale. I materiali di consumo devono essere conservati in un ambiente asciutto e sigillato per prevenire l'umidità.
7. Prima e dopo lo spettacolo, dovresti osservare se ci sono nodi nell'ugello. Se è così, è necessario ripulirlo. Questi moduli influenzeran l'effetto dei fuochi d'artificio e danneggeranno persino la macchina delle scintille.

8. Un singolo cavo di alimentazione per fuochi d'artificio elettronici (cavo di alimentazione dello spruzzatore) può essere collegato in serie solo un massimo di 6 gruppi. Un collegamento in serie eccessivo può cau danni o incendi.

9. Il tempo di esecuzione massimo è di 5 minuti. Riutilizzabile, ma dovrebbe surriscaldare il macchina. È vietato spostare e maneggiare la macchina durante l'uso.

10. Quando si caricano i materiali di consumo, assicurarsi che la macchina sia spenta. Dopo averlo riposto, coprirlo per evitare che i ricadano nell'ingresso di alimentazione e causino il blocco della macchir
11. Evitare che qualsiasi cosa entri nell'ugello, eliminare le ostruzioni prima dell'uso
12. Per evitare rischi di incendio o scosse elettriche, non esporre o dispositivo alla pioggia o all'umidità. Durante il funzionamento, assicurar che non vi siano oggetti infiammabili vicino al attrezzatura.
13. Installare l'apparecchiatura in un luogo ben ventilato, ad almeno cm di distanza da qualsiasi cosa superficie. Assicurarsi che le fessure ventilazione non siano ostruite.
14. Scollegare l'apparecchiatura dalla rete elettrica prima di qualsiasi operazione o manutenzione.
15. Se qualcosa va storto, fermare immediatamente l'attrezzatura e ripararla da soli. Una manutenzione impropria porterà a danni e guasti Contattare il supporto tecnico per l'approvazione. Utilizzare solo pezzi o ricambio uguali a quelli originali per garantire che il cavo di alimentazione non sia bloccato o danneggiato.
16. Sostituire il fusibile: scollegare il dispositivo dall'alimentazione.
    Rimuovere il portafusibile dalla sua posizione originale con un cacciavi Rimuovere il fusibile bruciato e sostituirlo con uno con le stesse caratteristiche. Riavvitare le viti per collegare l'apparecchiatura all'alimentazione.
17. Avvertenza: se il fusibile continua a bruciarsi dopo averlo sostitu smettere di usarlo. Si prega di contattare l'assistenza clienti per ulterio istruzioni. L'uso continuato può causare gravi danni.
18. Avvertenza sulle batterie del telecomando: le batterie usate non devono essere gettate via con i rifiuti domestici, ma devono essere ra in un punto di raccolta separato.

CONSERVA QUESTE ISTRUZIONI

Precauzioni:

- Dopo l'uso, i materiali di consumo devono essere puliti per 30 sec premendo il pulsante "D"!

- Interrompere il funzionamento del riscaldamento se i fuochi d'artificio vengono spruzzati per un lungo periodo

• Divieto di ribaltamento della macchina.

• Non toccare l'ugello con le mani.

- Divieto di lavoro continuativo con la macchina per 30 minuti.

- La macchina per i fuochi d'artificio deve rimanere inattiva per 2 mi senza polvere ogni utilizzo.

- La polvere nel serbatoio della polvere deve essere pulita e versata riciclaggio in tempo e non dovrebbe essere ammucchiato .

PACKING LIST

NO	IMMAGINE	NOME	QUANTITÀ	NO	IMMAGINE	NOME	QUANTITÀ
UN		Macchina a scintilla fredda	1	E		Telecomando	1
B		Linea elettrica	1	F		Batteria	1
C		Cavo di alimentazione	1	G		Fusibile	1
D		Cavo di segnal DMX	1

TECHNICAL PARAMETERS

Modello	BJY-PHJ500u1	BJY-PHJ500u2	BJY-PHJ700u1	BJY-PHJ700u2
Tensionenominale	CA 120 V60 Hz	CA220-240 V50 Hz/60Hz	CA 120 V60 Hz	CA220-240 V50 Hz/60Hz
Potenzanominale	500W	500W	700 W	700 W
Fusibile	15A _ _	10A _ _	15A _ _	10A _ _
Tempo di preriscaldamento	<3min	<3min	<3min	<3min
Altezza della scintilla	4m	4m	5m	5m
Controller senza fili	W-3+W-8	W-3+W-8	W-3+W-8	W-3+W-8
Scheda dello schermo di visualizzazione	GUIDATO	GUIDATO	GUIDATO	GUIDATO
Gamma DMX	1-512	1-512	1-512	1-512
Iniettare la polvere	Ti Composito _	Ti Composito _	Ti Composito _	Ti Composito _

Questa macchina supporta il controllo del segnale DMX512, bast collegarla alla console per il controllo.

Un singolo cavo di alimentazione della macchina a scintilla fredo di alimentazione dello spruzzatore) può essere collegato in serie un massimo di 6 gruppi. Troppi collegamenti in serie può causa incendi.

può causare danni o incendi.

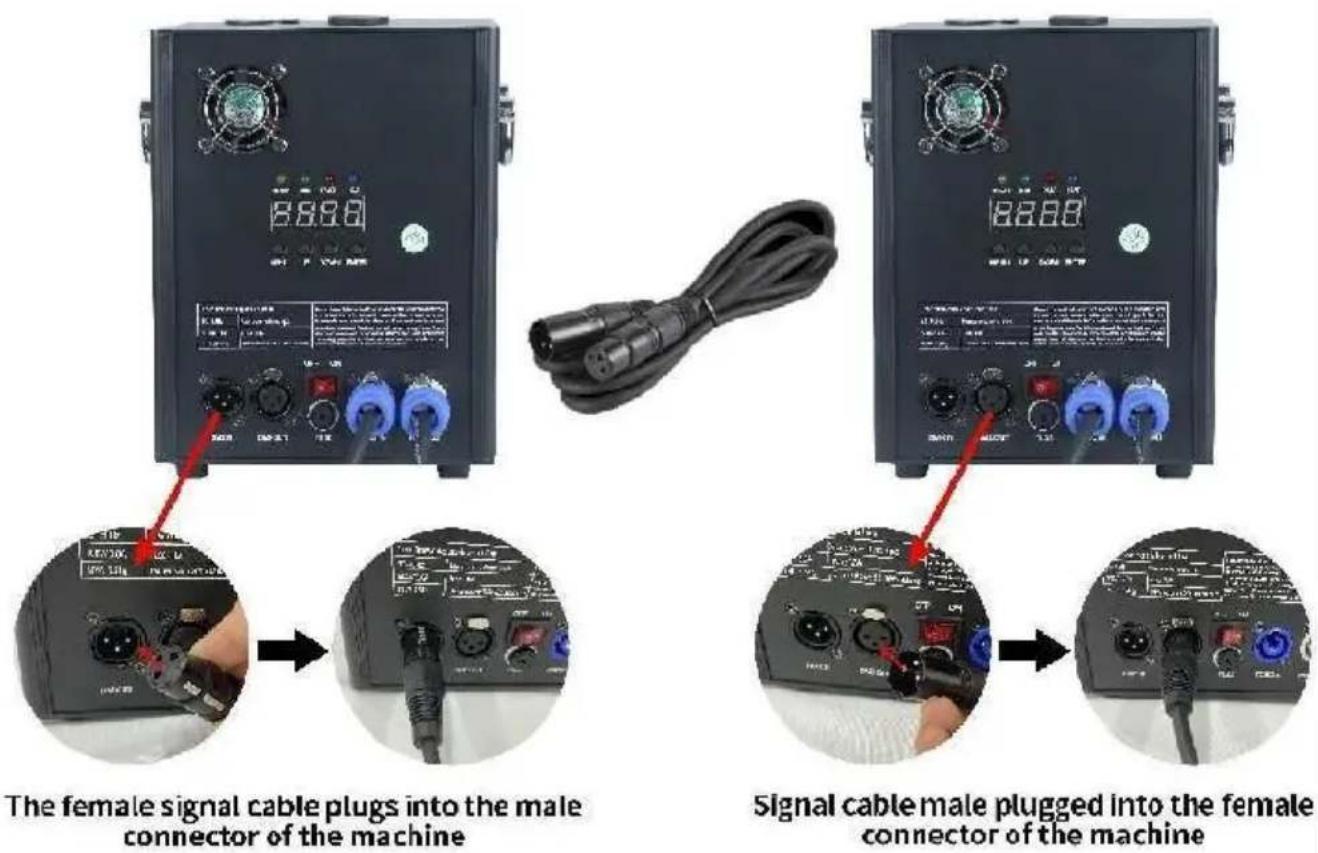

A. Schema di collegamento in serie del segnale :

B. Schema di collegamento in serie dell'alimentatore:

I. Istruzioni del canale

Canale	Controllo funzione	Valori numerici	Display digitale a tubo
1	Preriscaldamento spento	000~010	A001 Codice indirizzo DMX
	Non valido	011~239
	Preriscaldare per aprire	240~255	Visualizza il valore della temperatura attuale
2	vicino	000~015	SPENTO
	Altezza del fiore spray 1	01 5 ~074	F1(Valido solo se raggiunge operativo temperatura)
	Altezza spruzzo 2	075 ~134 _	F2 (deve raggiungere la temperatura operativa per essere efficace)
	Altezza spruzzo 3	1 35 ~194	F3 (è necessario raggiunge la temperatura operativa pe essere efficace)
	Cancella magazzino	1 95 ~255	Compensazioni CLE

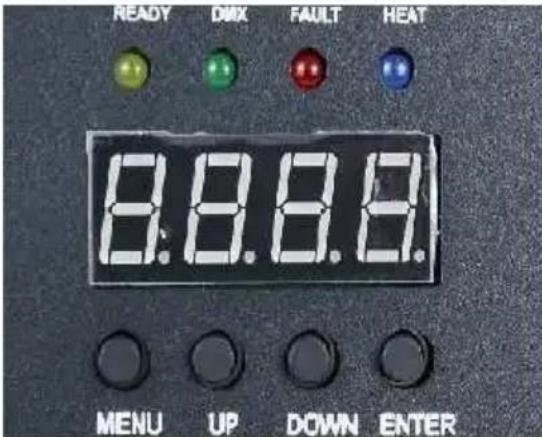

II. Descrizione del pannello

1. Descrizione chiave

Tasti da sinistra a destra: Menu -> Su -> Giù -> Conferma

1) Menu: cambia l'interfaccia del menu, il menu successivo 2) On: può essere utilizzato come interruttore di menu, il menu precede. Quando si preme il tasto di conferma per aggiungere verso l'alto, nell'interfaccia del codice indirizzo DMX, il codice indirizzo viene aggiunt verso l'alto; Nell'interfaccia di impostazione della temperatura di lavoro, temperatura di lavoro viene sommata.

3) Giù: quando si preme il tasto di conferma, nell'interfaccia del codice indirizzo DMX, il codice indirizzo viene ridotto; Nell'interfaccia di impostazione della temperatura di lavoro, la temperatura di lavoro viene ridotta.

4) Conferma: l'interfaccia entra nello stato di impostazione e l'interfacci corrente può aggiungere o sottrarre il valore. (Valido solo in codice indirizzo, temperatura di lavoro).

2. descrizione della spia

1) Luce gialla: si accende quando si verifica un errore, come un pro con il rilevamento del controllo della temperatura o un problema con riscaldamento.

2) Luce verde: accesa indica la presenza del segnale DMX, spenta disconnessione del segnale

3) Luce rossa: è sempre accesa durante il riscaldamento

4) Luce blu : La luce indica che il riscaldamento della temperatura e completato e che è stata raggiunta la temperatura di lavoro.

3. Descrizione dell'interfaccia (premere il tasto menu il tasto su per cambiare interfaccia)

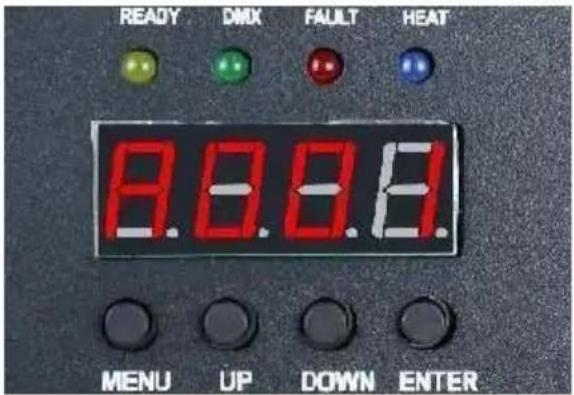

Interfaccia del codice indirizzo:Istruzioni operative: premere il tas conferma per accedere alla modifica, è possibile selezionare i codice indirizzo 001-512, quindi premere il tasto conferma per us dalla modifica del codice indirizzo

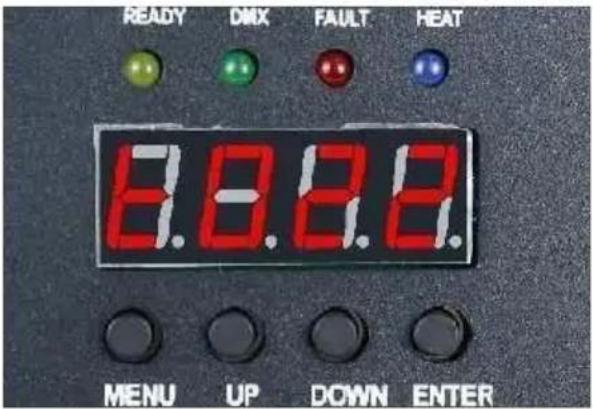

Interfaccia di temperatura:Descrizione dell'operazione:L'interfaccia attuale non può esse utilizzata, ma solo la visualizzazio in tempo reale dello stato attuale della temperatura.

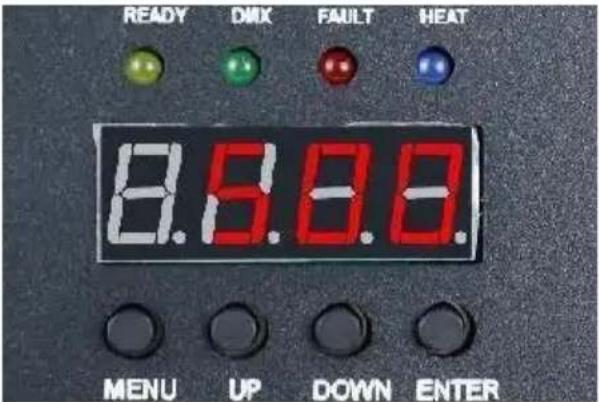

Interfaccia di impostazione della temperatura operativa:Istruzioni per l'uso: impostare la temperatura di lavoro, quando la temperatura viene riscaldata alla temperatura corrente è possibile spruzzare l'operazione; Fare clic s tasto di conferma per accedere a modifica, è possibile scegliere l'intervallo di temperatura di 480-5 gradi, quindi fare clic sul tasto dconferma per uscire dallo stato o modifica.
Interfaccia senza fili: Promemoria amichevole: Quando si utilizzano più macchine in serie, designare una delle macchine come host. Ecco le istruzioni per la configurazione .
Interfaccia schiava	Interfaccia ospite
Istruzioni operative: L' interfaccia del codice viene visualizzata mostrato nella figura " Interfaccia slave ", dopo l'avvenuta visualizzazione dell'interfaccia del codice come mostrato nella fig Interfaccia host "; Quando si imposta il master, è possibile ut pulsante " ENTER " per selezionare lo stato master/slave della macchina. Se è necessario impostarlo come host, l'interfaccia di impostazione è mostrata nella Figura " Interfaccia host " e la corrente è stata impostata come host.

III. A distanza controllo \_ Istruzioni

B : Alta qualità ; _ _

C : Interrompi ;

D : Materiale C appoggiato;

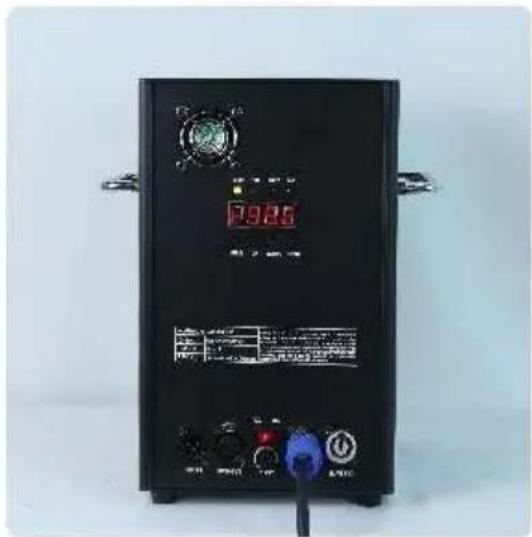

VI. Funzionamento della macchina passo dopo passo

NO.1
