MANUALE UTENTE WT-178 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TAVOLO DI SALDATURA

Modello: WT-178

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo un stima dei risparmi che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi di punta e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se risparmiano addirittura la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAVOLO DI SALDATURA

MANUALE D'USO HOB

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può causare gravi infortunio.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio non corretto può creare pericoli.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro resistenti.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
6. Le capacità del prodotto si applicano ai prodotti correttamente e completamente assemblati soltanto.
7. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutti i parti in un'area di lavoro pulita.

Usare precauzioni

1. L'uso con prodotti più pesanti dei pesi nominali indicati può causare instabilità che può causare lesioni.
2. I supporti devono essere fissati come specificato nelle istruzioni di montaggio. Non corretto l'installazione può causare danni o gravi lesioni personali.
3. Assicurarsi che la superficie di supporto possa supportare in modo sicuro il peso combinato dell'attrezzatura e di tutto l'hardware e dei componenti ad essa collegati.
4. Utilizzare le viti di montaggio fornite e NON SERRARE ECCESSIVAMENTE le viti di montaggio viti.
5. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo prodotto o di avvicinarsi a esso. articolo.
6. Utilizzare solo come previsto. Non sedersi o stare in piedi sul tavolo.
7. Ispezionare prima di ogni utilizzo. Non utilizzare se le parti sono allentate o danneggiate.
8. Utilizzare solo su superfici piane, livellate e dure.
9. Non superare la capacità di peso indicata. Stringere saldamente tutte le manopole prima applicazione del carico.
10. Siate consapevoli del carico dinamico! Un movimento improvviso del carico può creare brevemente carico eccessivo che causa il guasto del prodotto.

ISTRUZIONI DI MONTAGGIO

Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento a l'Assemblea

Diagramma di questo manuale. Disimballare e separare tutte le parti su un'area di lavoro libera.

PARAMETRI DEL PRODOTTO

Modello	Modello WT-178
Portata massima	350 libbre
Dimensioni del prodotto (mm)	Dimensioni: 465*920*925

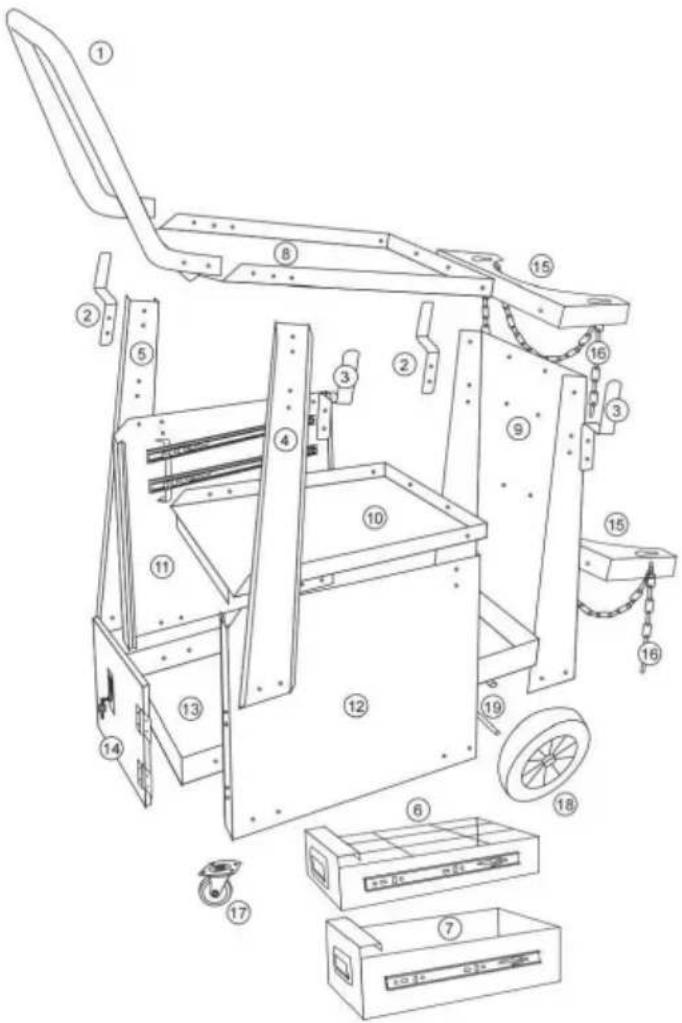

LISTA IMBALLAGGIO

Articolo	Nome della parte	Quantità	Immagine
1	Maniglia	1 PZ
2	Gancio	2 PZ
3	Gancio	2 PZ
4	staffa rinforzata	1 PZ
5	staffa rinforzata 1 PZ
6	cassetto	1 PZ	6
7	cassetto	1 PZ	7
8	piatra superiore	1 PZ	8
9	pannello posteriore	1 PZ	9
10	piatra superiore del cassone	1 PZ	10
11	pannello laterale sinistro	1 PZ	1
12	pannello laterale destro	1 PZ
13	piatra inferiore	1 PZ	13
14	porta dell'armadio	1 PZ	14
15	supporto bombola gas	2 PZ	15
16	catena	2 PZ
17	ruota universale	2 PZ	17
18	telaio girevole	2 PZ	18
19	lancia	1 PZ
20	vite	43 PZ	AM6x14[TOX8]
21	rondella	43 PZ
22	rondella elastica	43 PZ	[67X2]
23	noce	43 PZ	D∅6
24	rondella	2 PZ	E
25	perno a molla elicoidale	2 PZ
26	chiave dell'albero	1 PZ	G
27		4 PZvite	H M4x16
28	noce 4 PZ		I M4

FASE DI MONTAGGIO

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima operativo. VEVOR si riserva la chiara interpretazione del nostro manuale utente.

l'aspetto del prodotto sarà soggetto al prodotto ricevuto. Si prega di perdonaci se non ti informeremo più se c'è qualche tecnologia o software aggiornamenti sul nostro prodotto.

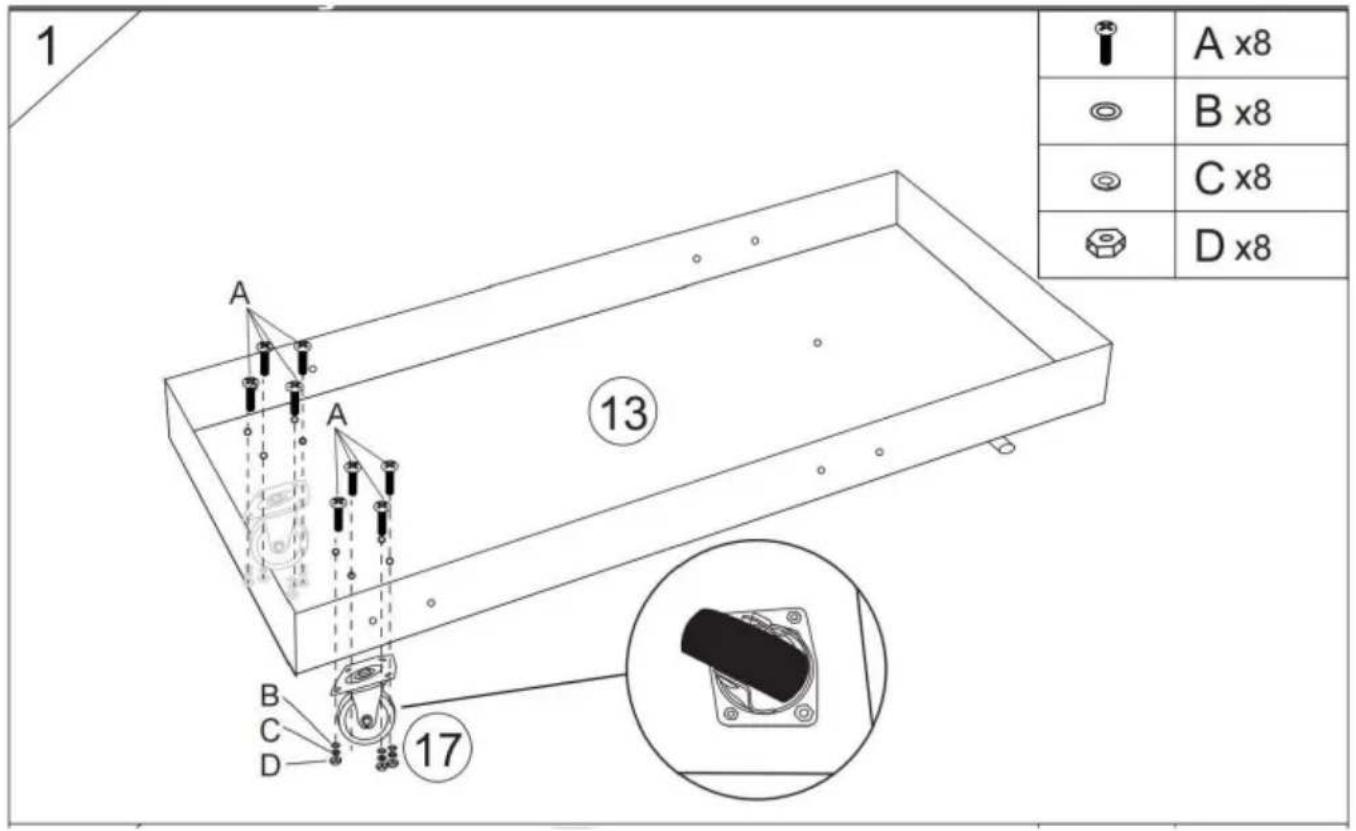

1. Installare la ruota universale come mostrato in figura.

1 A x8 B x8 C x8 D x8 13 17 B C D

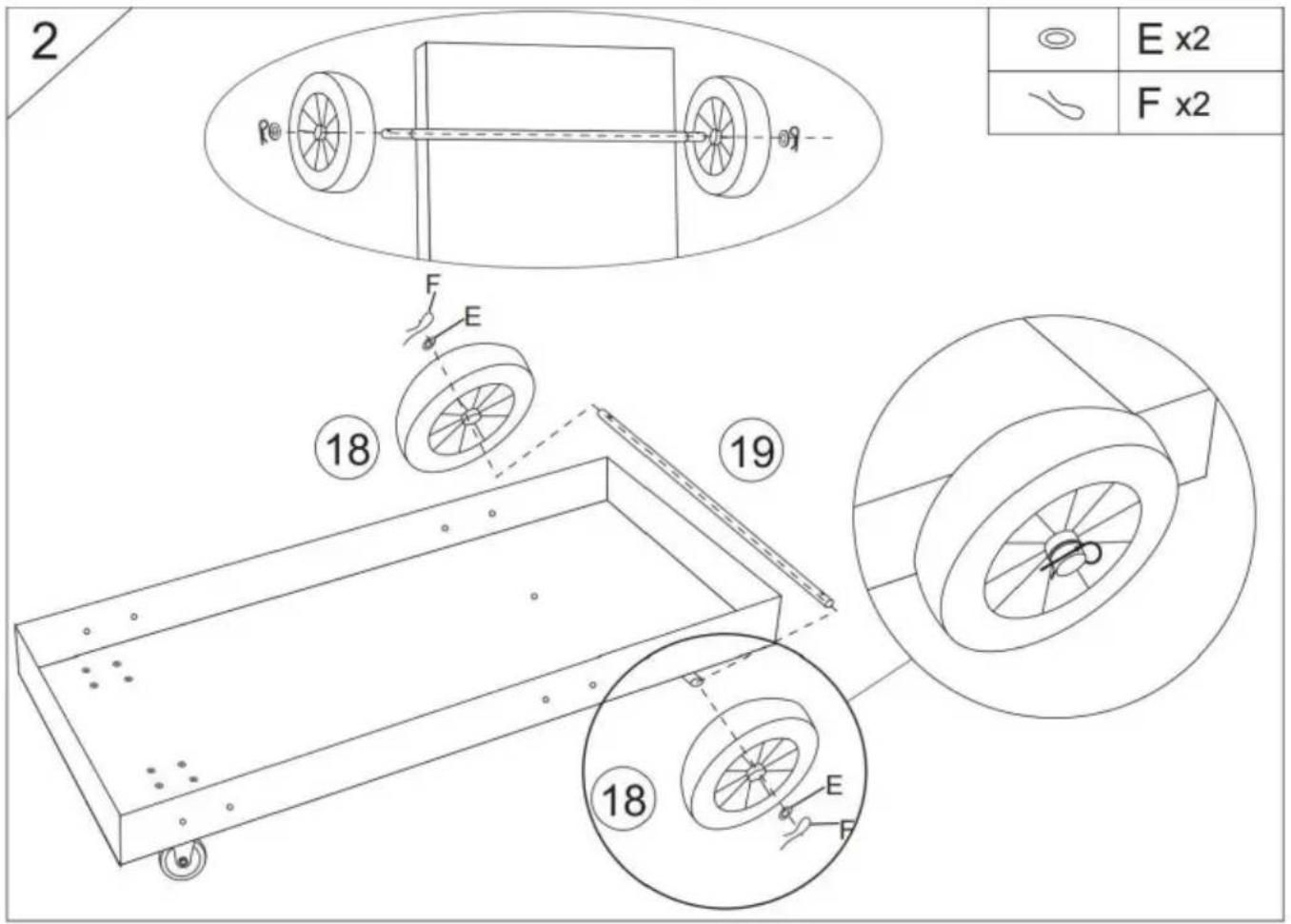

1. Installare la rotella come mostrato in figura.

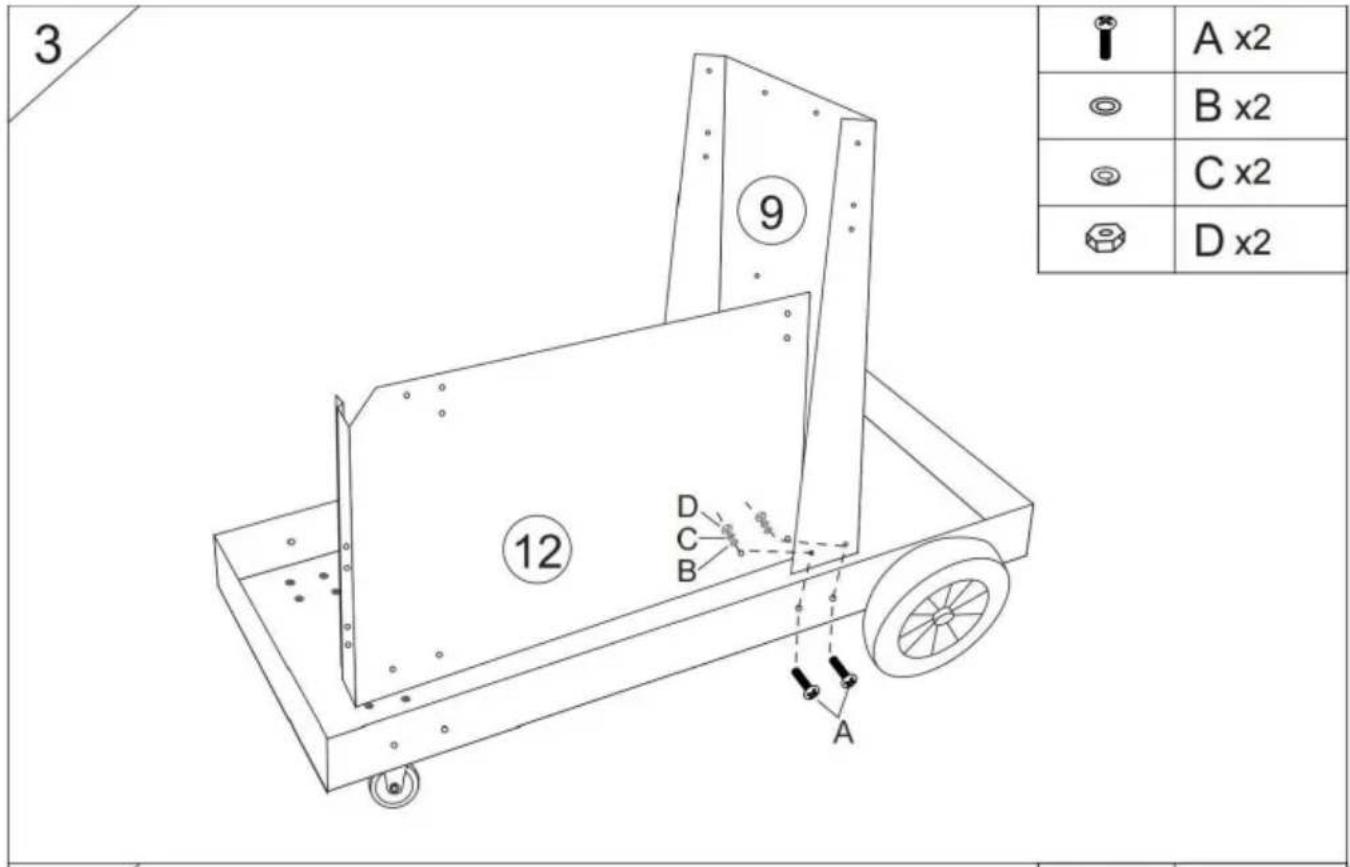

1. Installare il pannello posteriore come mostrato nella figura.

3 9 12 D C B A A x2 B x2 C x2 D x2

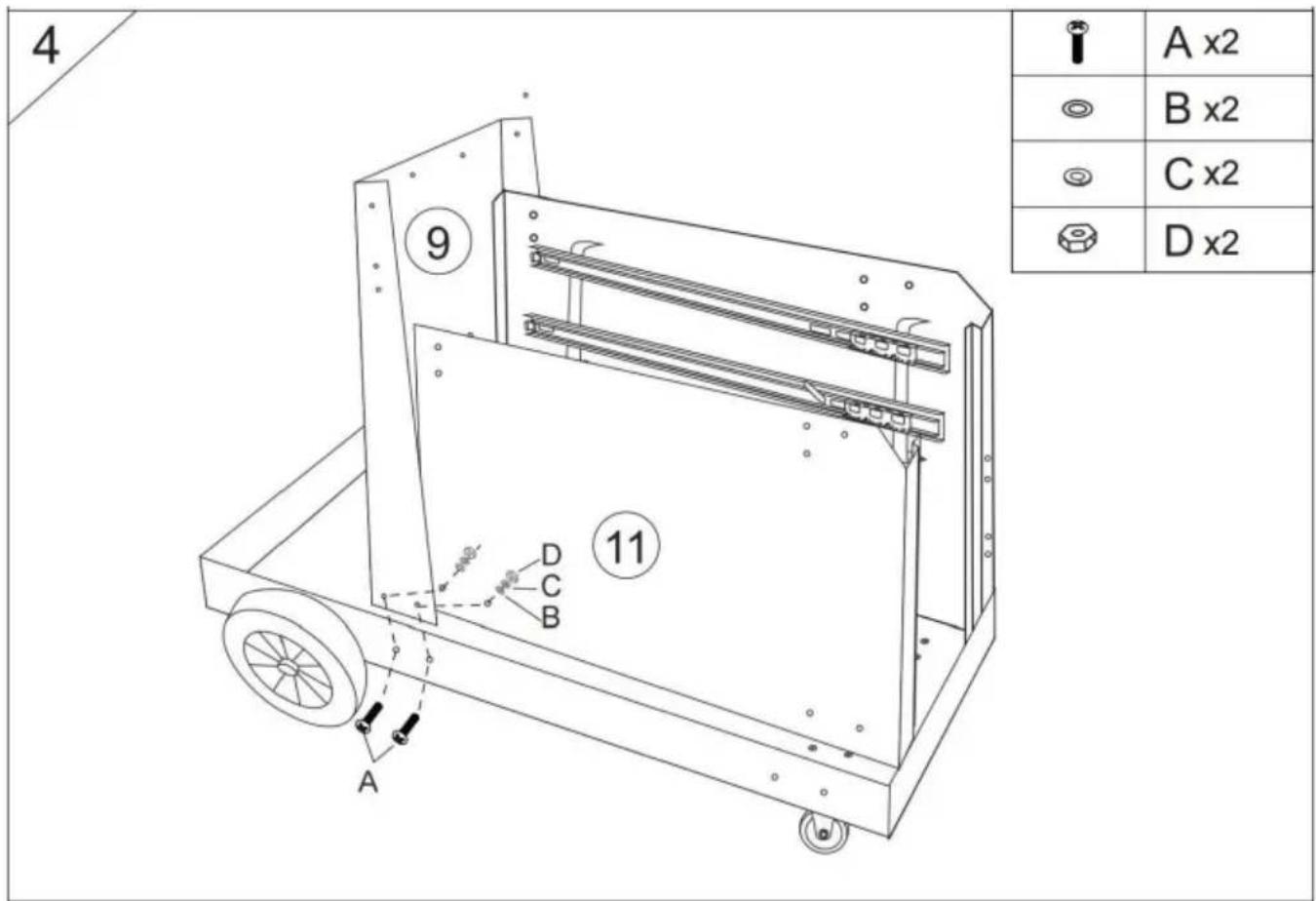

1. Installare il pannello laterale come mostrato in figura.

4 A x2 B x2 C x2 D x2 9 11 A D C B

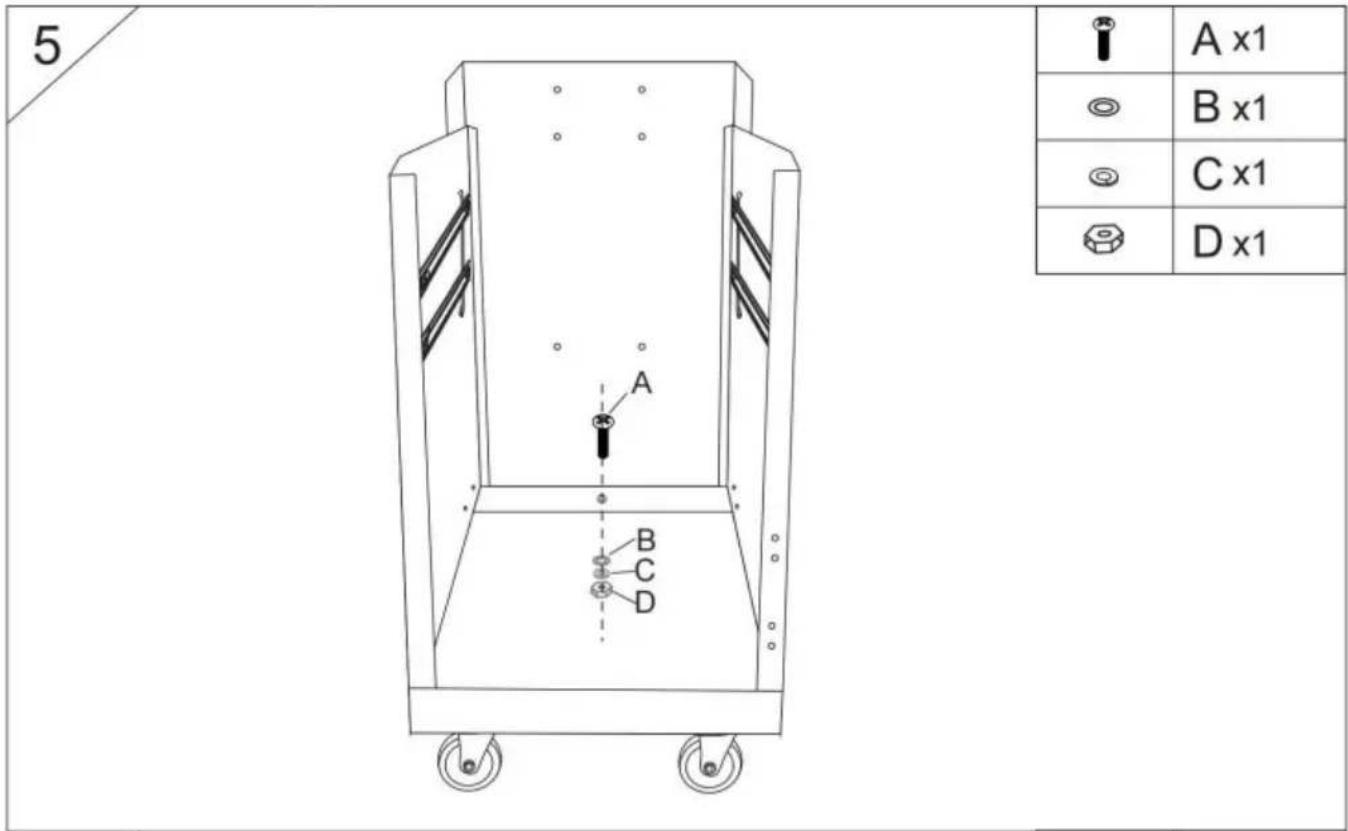

1. Fissare il pannello posteriore come mostrato in figura.

5 A x1 B x1 C x1 D x1 A B C D

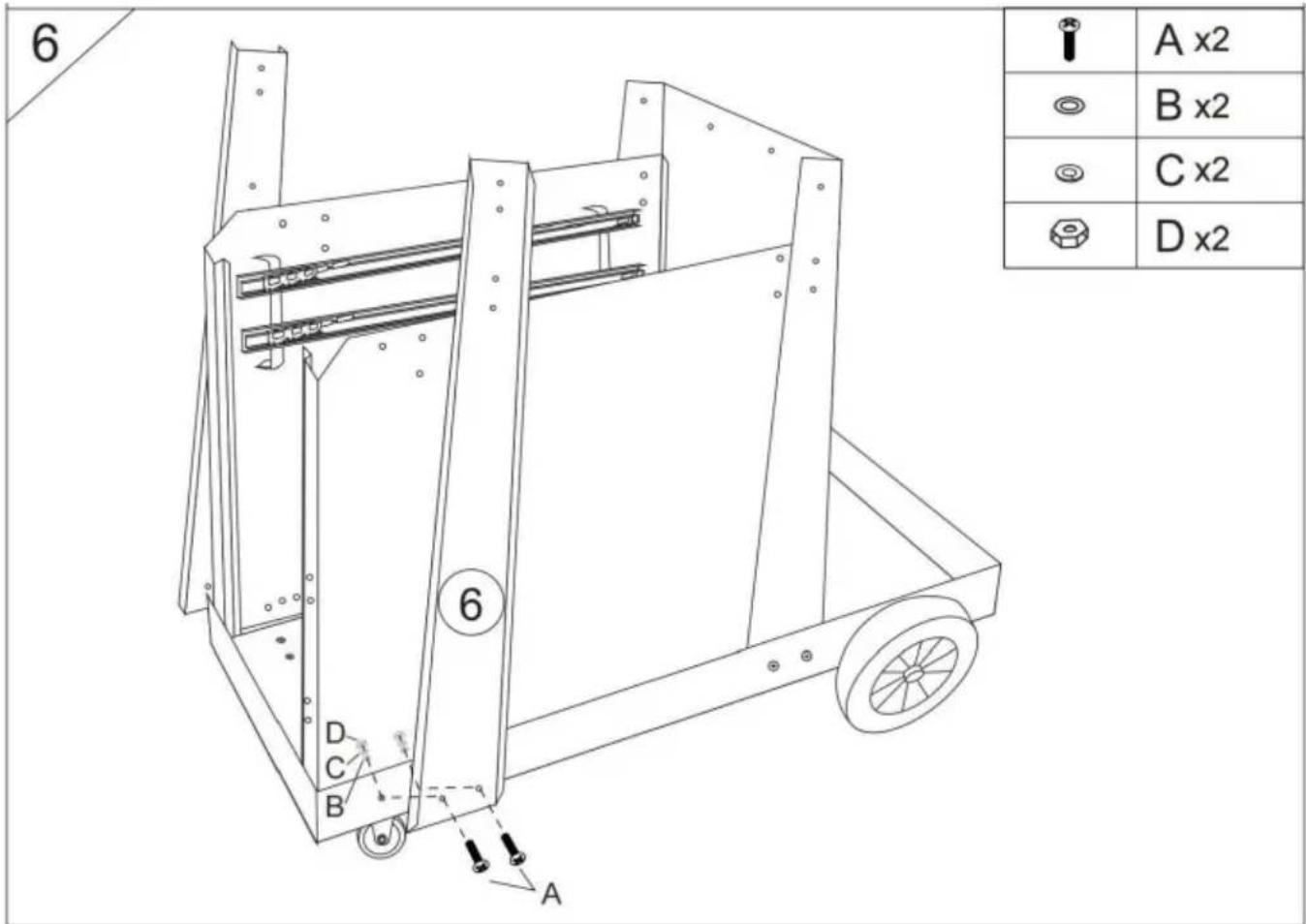

1. Installare la staffa di rinforzo come mostrato in figura.

6 A x2 B x2 C x2 D x2 6 D C B A

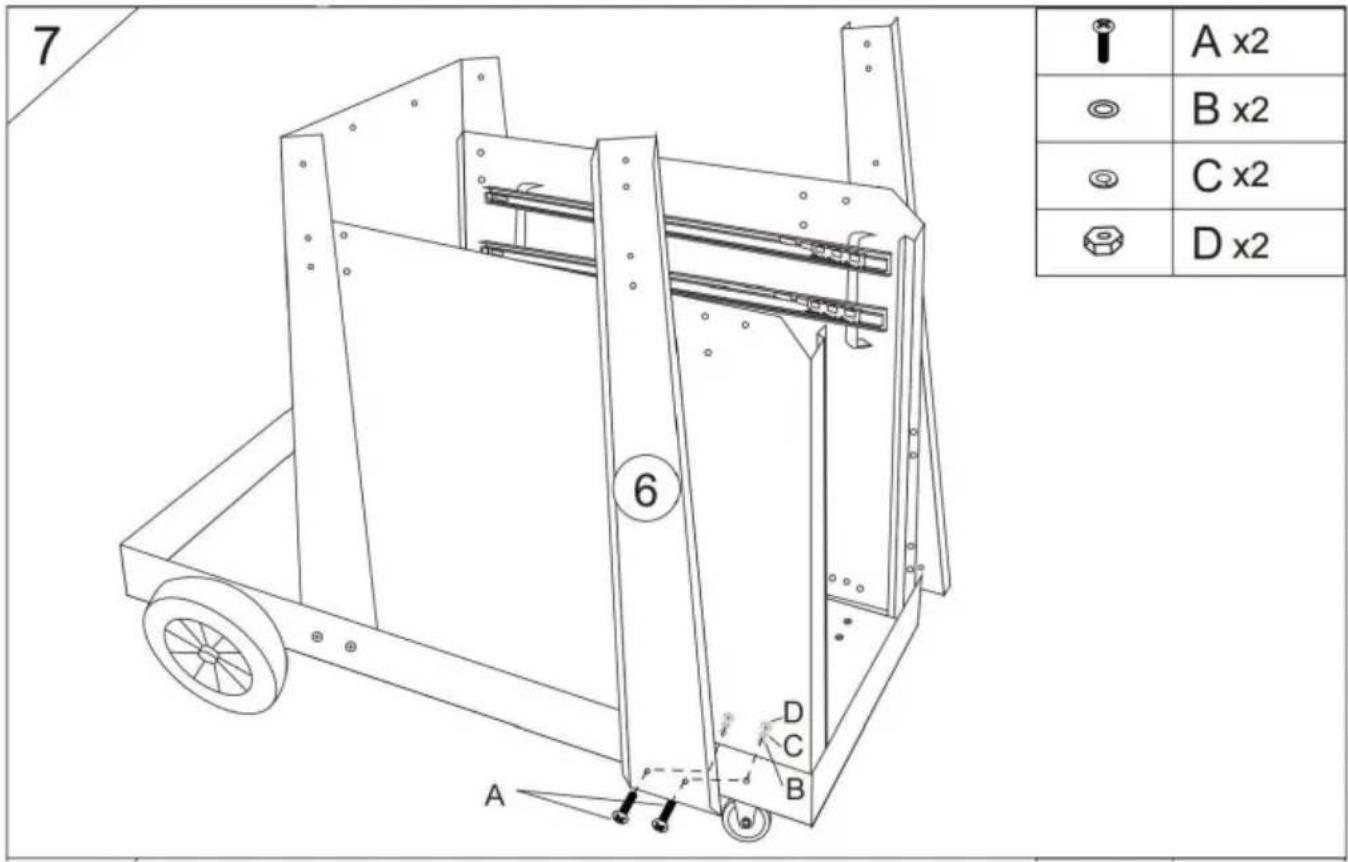

1. Installare la staffa di rinforzo come mostrato in figura.

7 A x2 B x2 C x2 D x2 6 A D C B

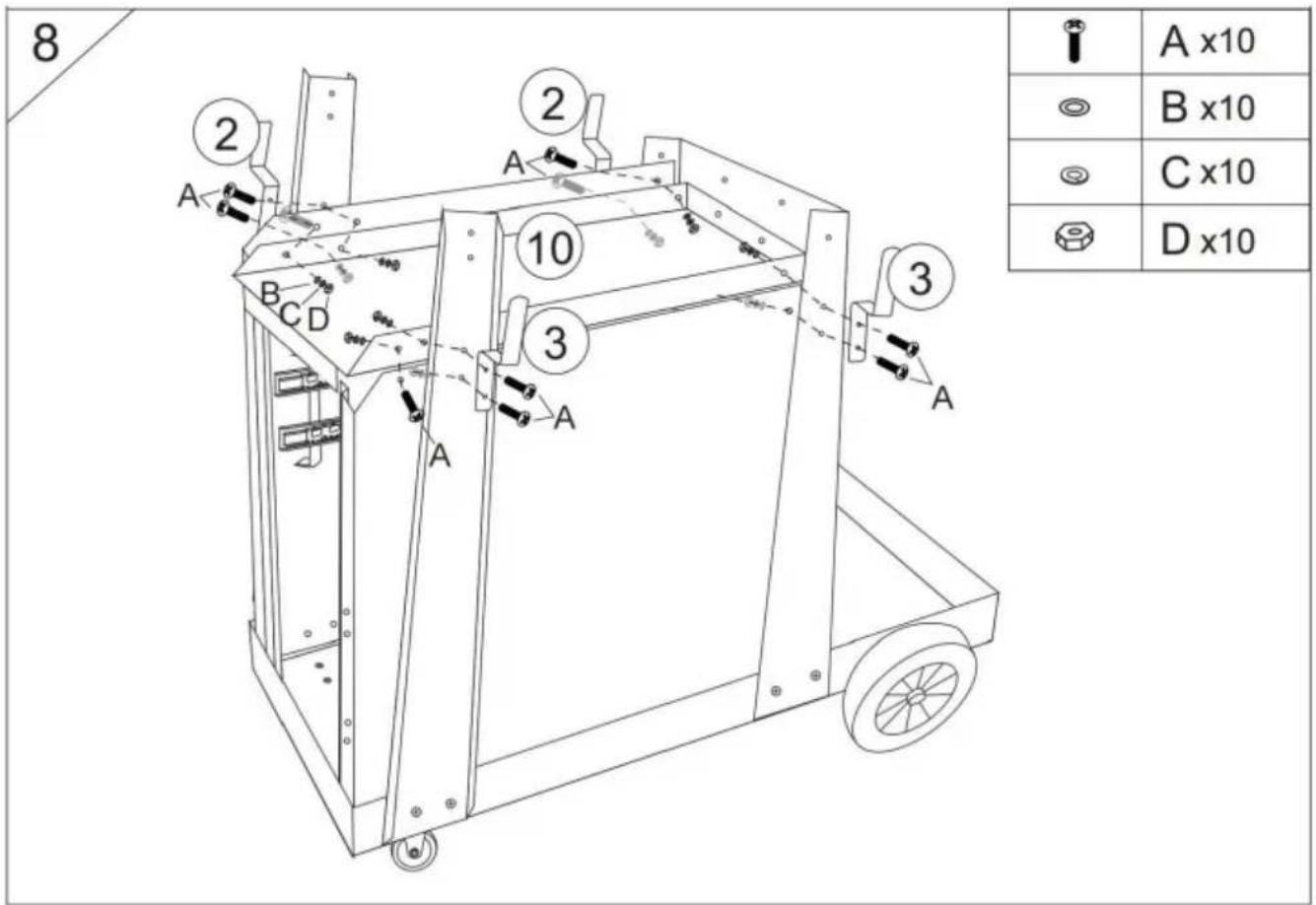

1. Installare il gancio come mostrato in figura.

8 A x10 B x10 C x10 D x10

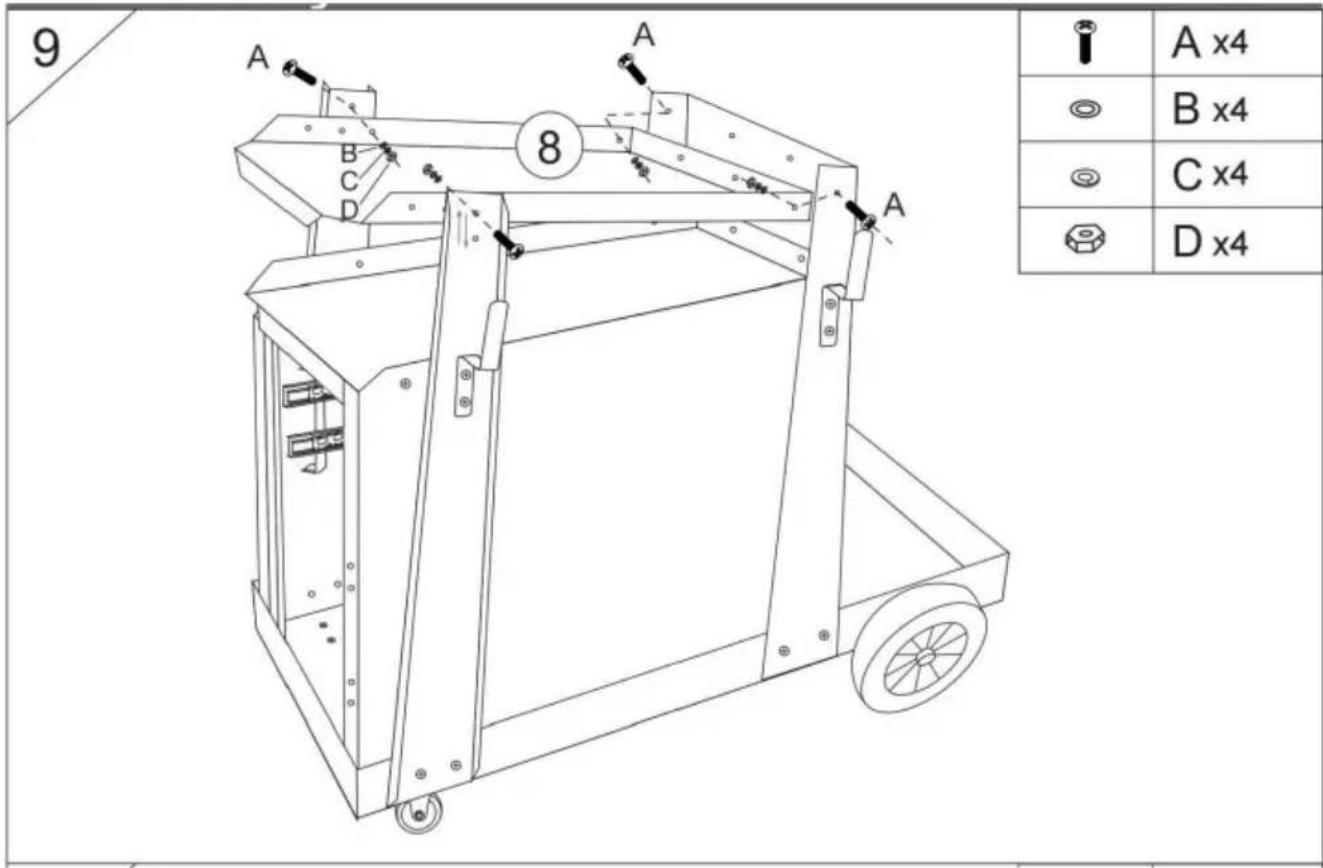

1. Installare il pannello superiore come mostrato nella figura.

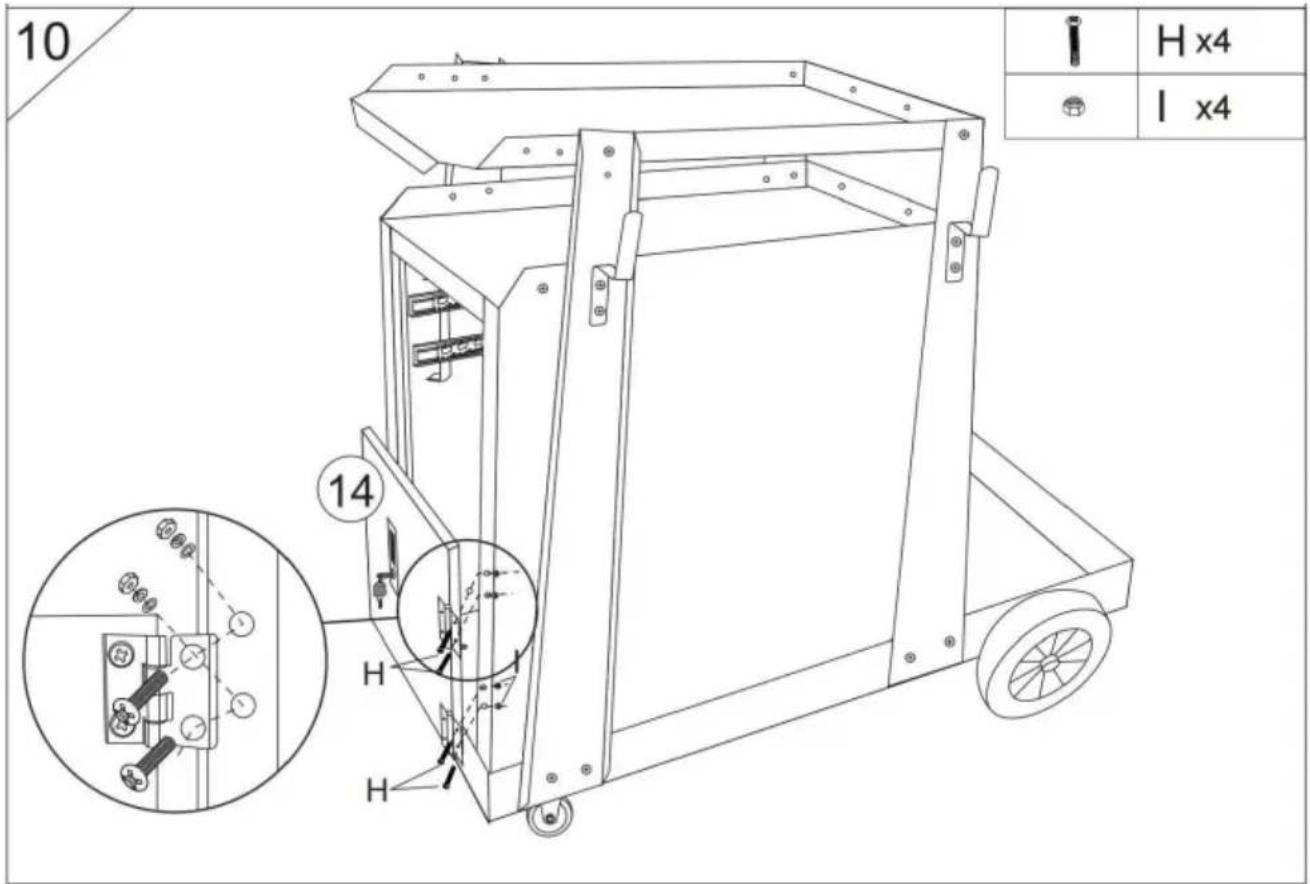

1. Installare la porta dell'armadio come mostrato nella figura.

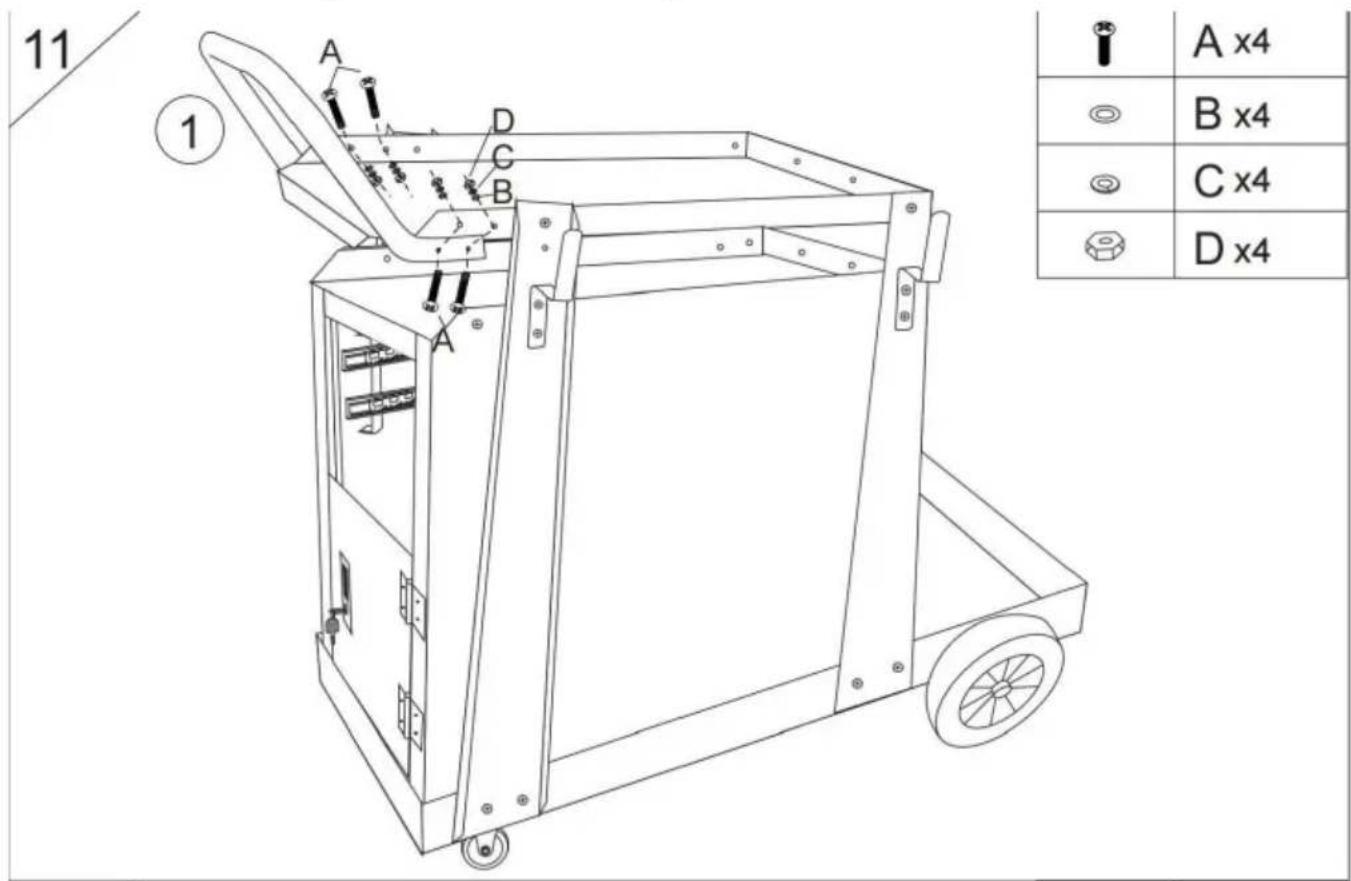

1. Installare la maniglia come mostrato in figura.

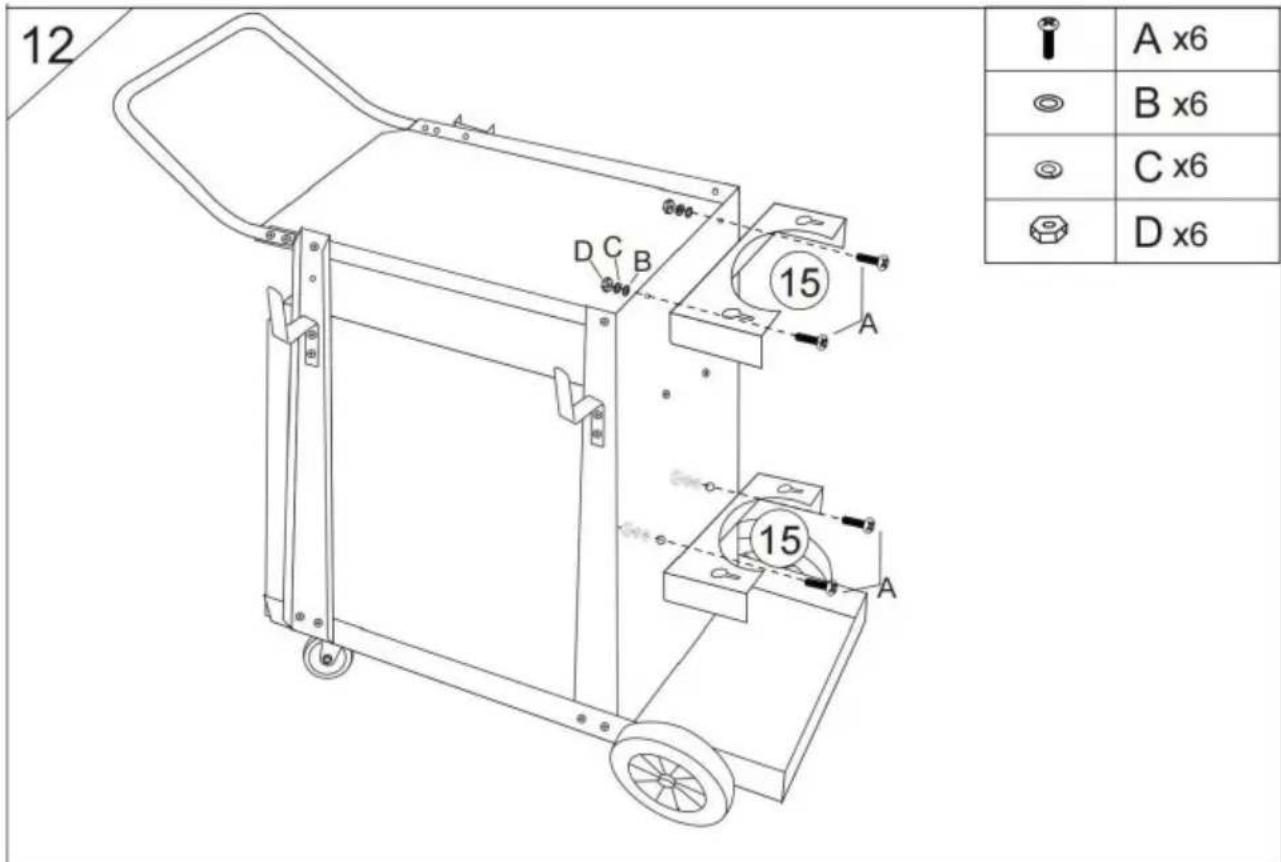

1. Installare la staffa della bombola del gas come mostrato in figura.

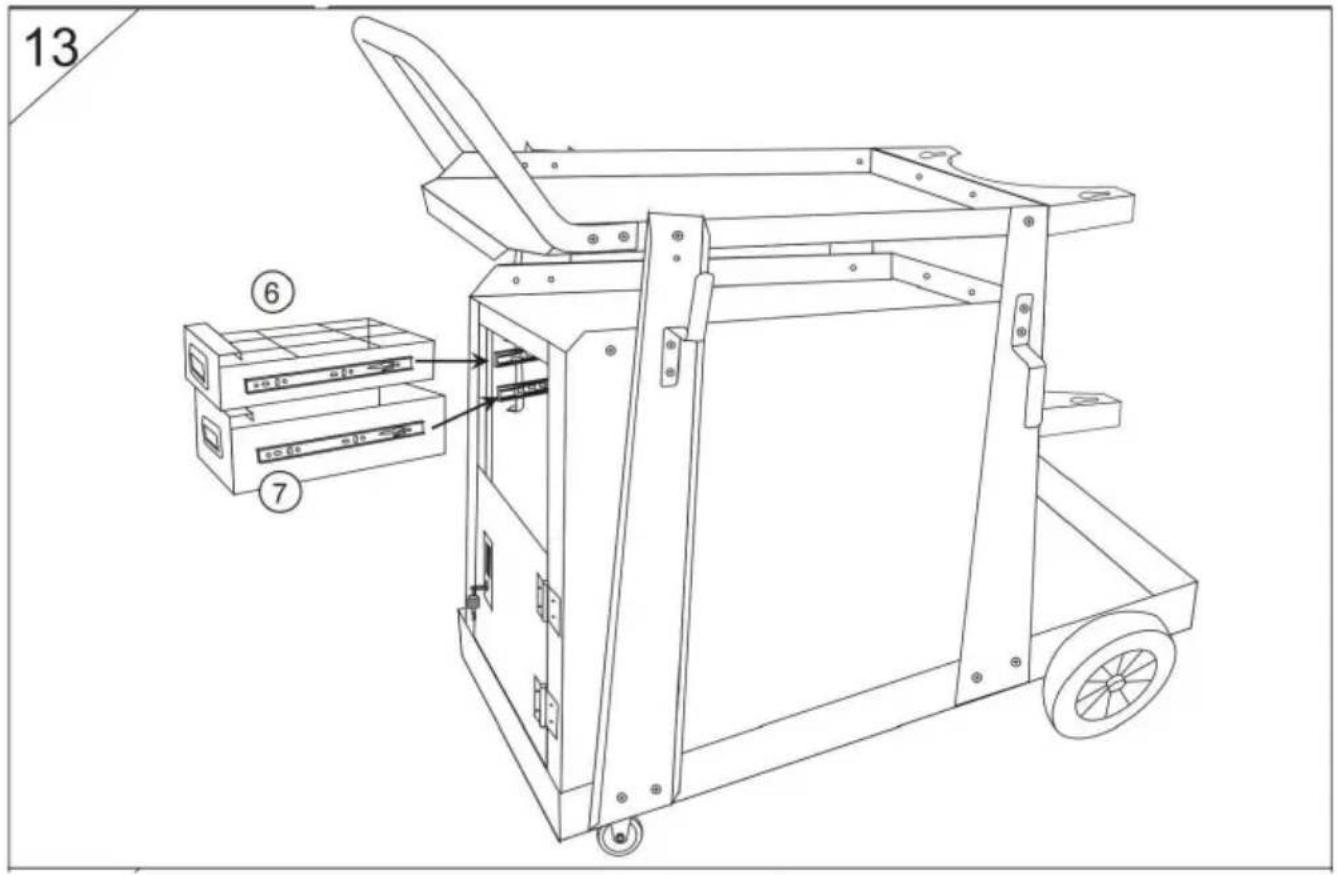

1. Installare il cassetto come mostrato in figura.

13 ⑥ ⑦

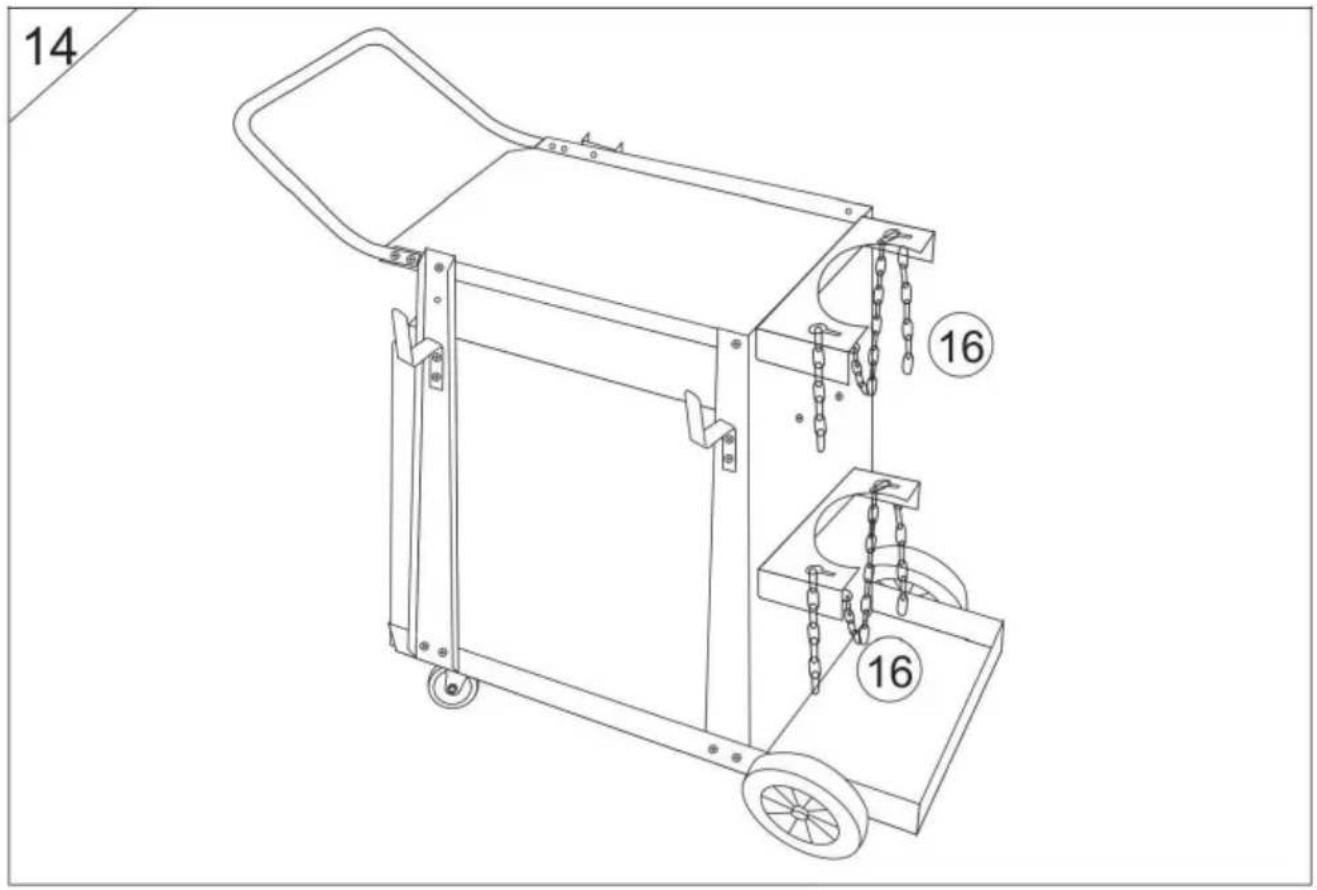

1. Installare la catena come mostrato in figura.

14 A A 16 16
