BEDIENUNGSANLEITUNG WT-178 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

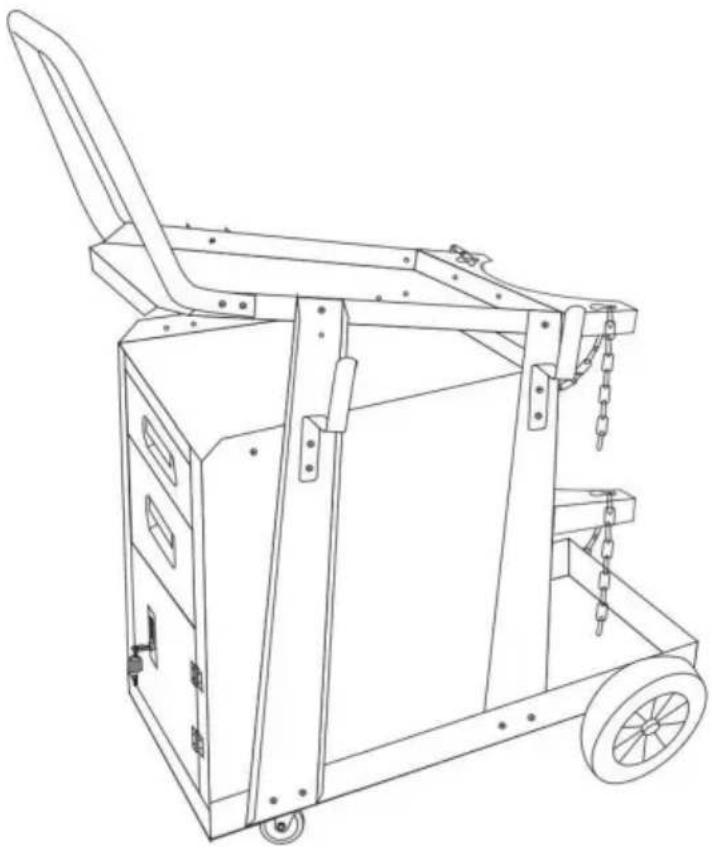

SCHWEISSTISCH

Modell:WT-178

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Einsparungen, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeutet nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob sparen tatsächlich die Hälfte im Vergleich zu den großen Top-Marken.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHWEISSTISCH

KOCHFELD-BENUTZERHANDBUCH

Vevor WT-178 - KOCHFELD-BENUTZERHANDBUCH - 1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Die Nichtbeachtung kann zu schweren Verletzung.

Vorsichtsmaßnahmen bei der Montage

  1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren.
  2. Tragen Sie während der Montage eine Schutzbrille und robuste Arbeitshandschuhe.
  3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
  4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
  5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
  6. Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte Produkte nur.
  7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle
    Teile in einem sauberen Arbeitsbereich.

Vorsichtsmaßnahmen treffen

  1. Die Verwendung mit Produkten, die schwerer als die angegebenen Gewichte sind, kann zu Instabilität kann zu Verletzungen führen.
  2. Die Befestigung der Halterungen muss gemäß der Montageanleitung erfolgen.
    Die Installation kann zu Schäden oder schweren Verletzungen führen.
  3. Stellen Sie sicher, dass die Auflagefläche das Gesamtgewicht sicher trägt des Geräts und der gesamten angeschlossenen Hardware und Komponenten.
  4. Verwenden Sie die mitgelieferten Befestigungsschrauben und ziehen Sie diese NICHT ZU FEST Schrauben.
  5. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen oder sich diesem Artikel.
  6. Nur bestimmungsgemäß verwenden. Nicht auf dem Tisch sitzen oder stehen.
  7. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.
  8. Nur auf flachen, ebenen und harten Oberflächen verwenden.
  9. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an, bevor Sie Belastung anwenden.
  10. Achten Sie auf dynamische Belastungen! Plötzliche Lastbewegungen können kurzzeitig Überlastung führt zu Produktversagen.

MONTAGEANLEITUNG

Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie unter die Versammlung

Diagramm dieses Handbuchs. Packen Sie alle Teile auf einem freien Arbeitsbereich aus und trennen Sie sie.

PRODUKTPARAMETER

ModellWT-178
Maximale Tragfähigkeit350 Pfund
Produktgröße (mm)465*920*925

PACKLISTE

ArtikelTeilenameMengeBild
1Handhaben1 STKVevor WT-178 - MONTAGEANLEITUNG - 1
2Haken2 STKVevor WT-178 - MONTAGEANLEITUNG - 2
3Haken2 STKVevor WT-178 - MONTAGEANLEITUNG - 3
4verstärkte Halterung1 STKVevor WT-178 - MONTAGEANLEITUNG - 4
5verstärkte Halterung 1 STÜCKVevor WT-178 - MONTAGEANLEITUNG - 5
6Schublade1 STÜCK6Vevor WT-178 - MONTAGEANLEITUNG - 6
7Schublade1 STÜCK7Vevor WT-178 - MONTAGEANLEITUNG - 7
8Obere Platte1 STÜCK8Vevor WT-178 - MONTAGEANLEITUNG - 8
9Rückseite1 STÜCK9Vevor WT-178 - MONTAGEANLEITUNG - 9
10Obere Platte des Kofferaufbaus1 STÜCK10Vevor WT-178 - MONTAGEANLEITUNG - 10
11linke Seitenwand1 STÜCK1Vevor WT-178 - MONTAGEANLEITUNG - 11
12rechtes Seitenteil1 STÜCKVevor WT-178 - MONTAGEANLEITUNG - 12
13Bodenplatte1 STÜCK13Vevor WT-178 - MONTAGEANLEITUNG - 13
14Schranktür1 STÜCK14Vevor WT-178 - MONTAGEANLEITUNG - 14
15Halterung für Gasflasche2 STK15Vevor WT-178 - MONTAGEANLEITUNG - 15
16Kette2 STKVevor WT-178 - MONTAGEANLEITUNG - 16
17Universalrad2 STK17Vevor WT-178 - MONTAGEANLEITUNG - 17
18Lenkrollengestell2 STK18Vevor WT-178 - MONTAGEANLEITUNG - 18
19Welle1 STÜCKVevor WT-178 - MONTAGEANLEITUNG - 19
20schrauben43 STÜCKEA M6x14Vevor WT-178 - MONTAGEANLEITUNG - 20
21Waschmaschine43 STÜCKEVevor WT-178 - MONTAGEANLEITUNG - 21Vevor WT-178 - MONTAGEANLEITUNG - 22
22Federscheibe43 STÜCKEVevor WT-178 - MONTAGEANLEITUNG - 23Vevor WT-178 - MONTAGEANLEITUNG - 24
23 43 STÜCKENussD ∅6Vevor WT-178 - MONTAGEANLEITUNG - 25
24Waschmaschine2 STKVevor WT-178 - MONTAGEANLEITUNG - 26Vevor WT-178 - MONTAGEANLEITUNG - 27
25Spiralfederstift2 STKVevor WT-178 - MONTAGEANLEITUNG - 28Vevor WT-178 - MONTAGEANLEITUNG - 29
Passfeder1 STÜCK26GVevor WT-178 - MONTAGEANLEITUNG - 30
27schrauben4 STKH M4x16Vevor WT-178 - MONTAGEANLEITUNG - 31
28Nuss4 STKI M4Vevor WT-178 - MONTAGEANLEITUNG - 32

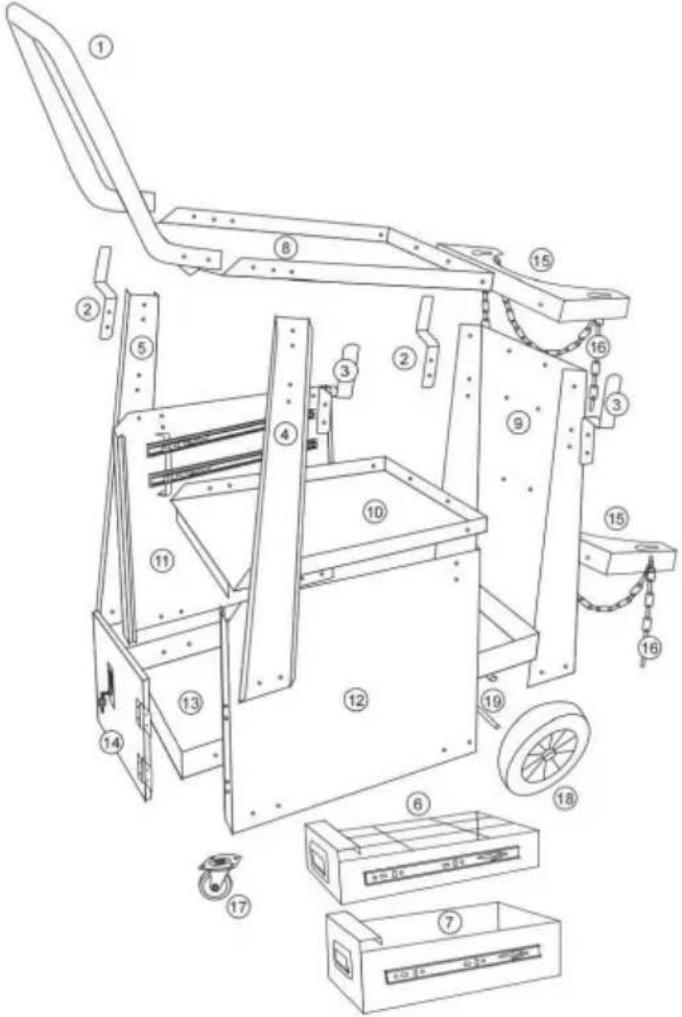

MONTAGESTRITT

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch sorgfältig durch, bevor Sie Bedienung. VEVOR behält sich die Auslegung unserer Bedienungsanleitung vor. Die

Aussehen des Produkts unterliegt dem Produkt, das Sie erhalten haben. Bitte

verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es irgendwelche| Technologie oder Software Updates zu unserem Produkt.

Vevor WT-178 - MONTAGESTRITT - 1

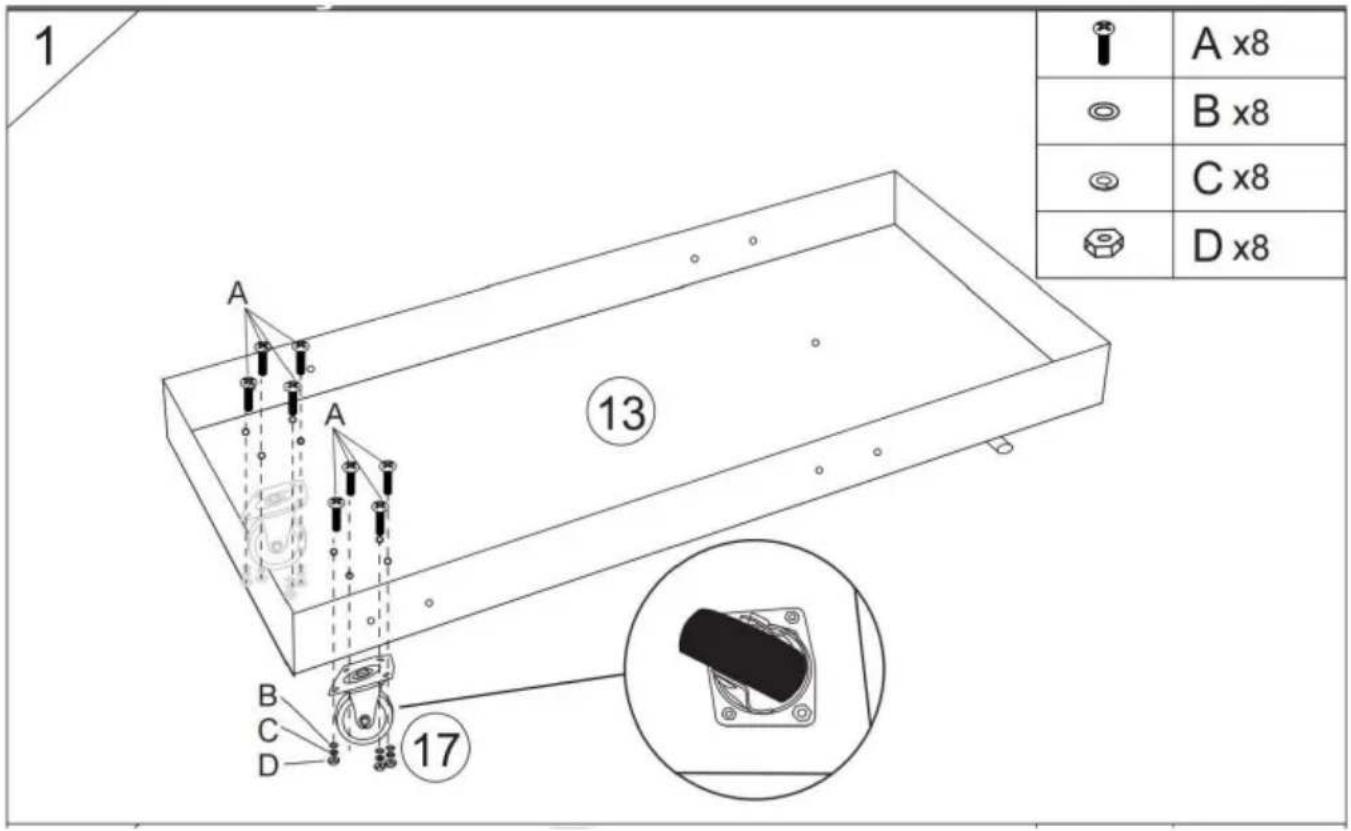

  1. Montieren Sie das Universalrad wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 2

text_image 1 A x8 B x8 C x8 D x8 13 17 B C D

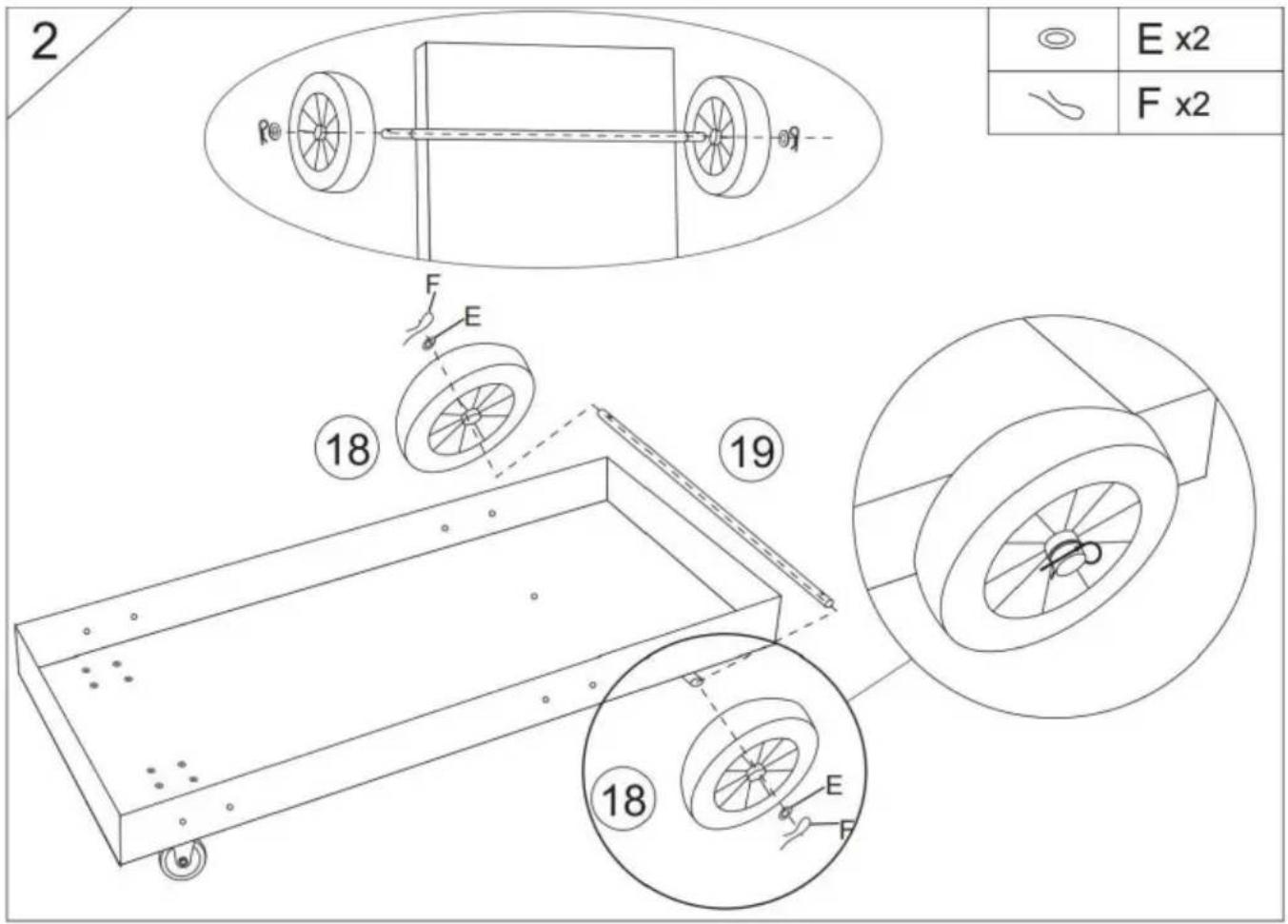

  1. Montieren Sie die Lenkrolle wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 3

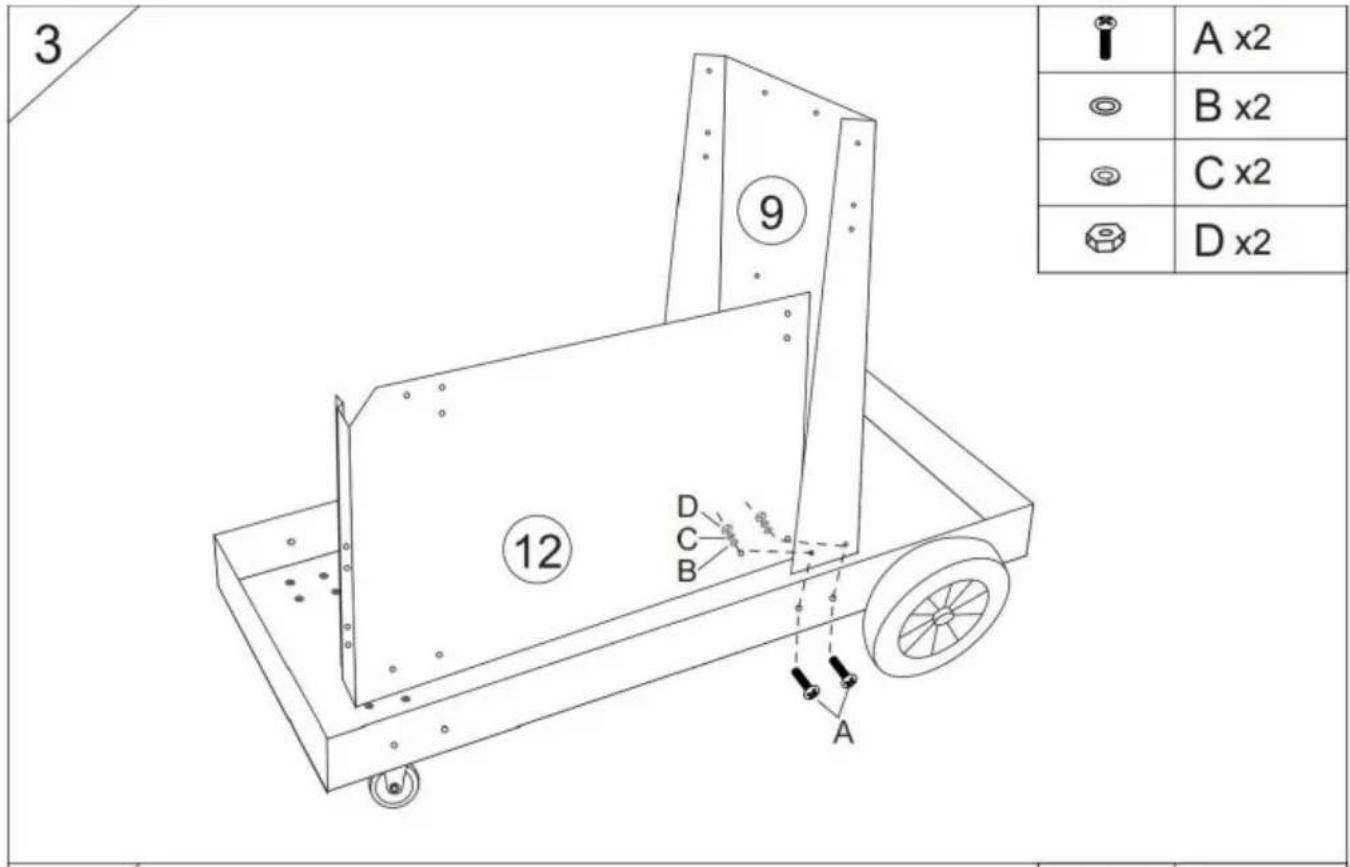

  1. Montieren Sie die Rückwand wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 4

text_image 3 9 12 D C B A A x2 B x2 C x2 D x2

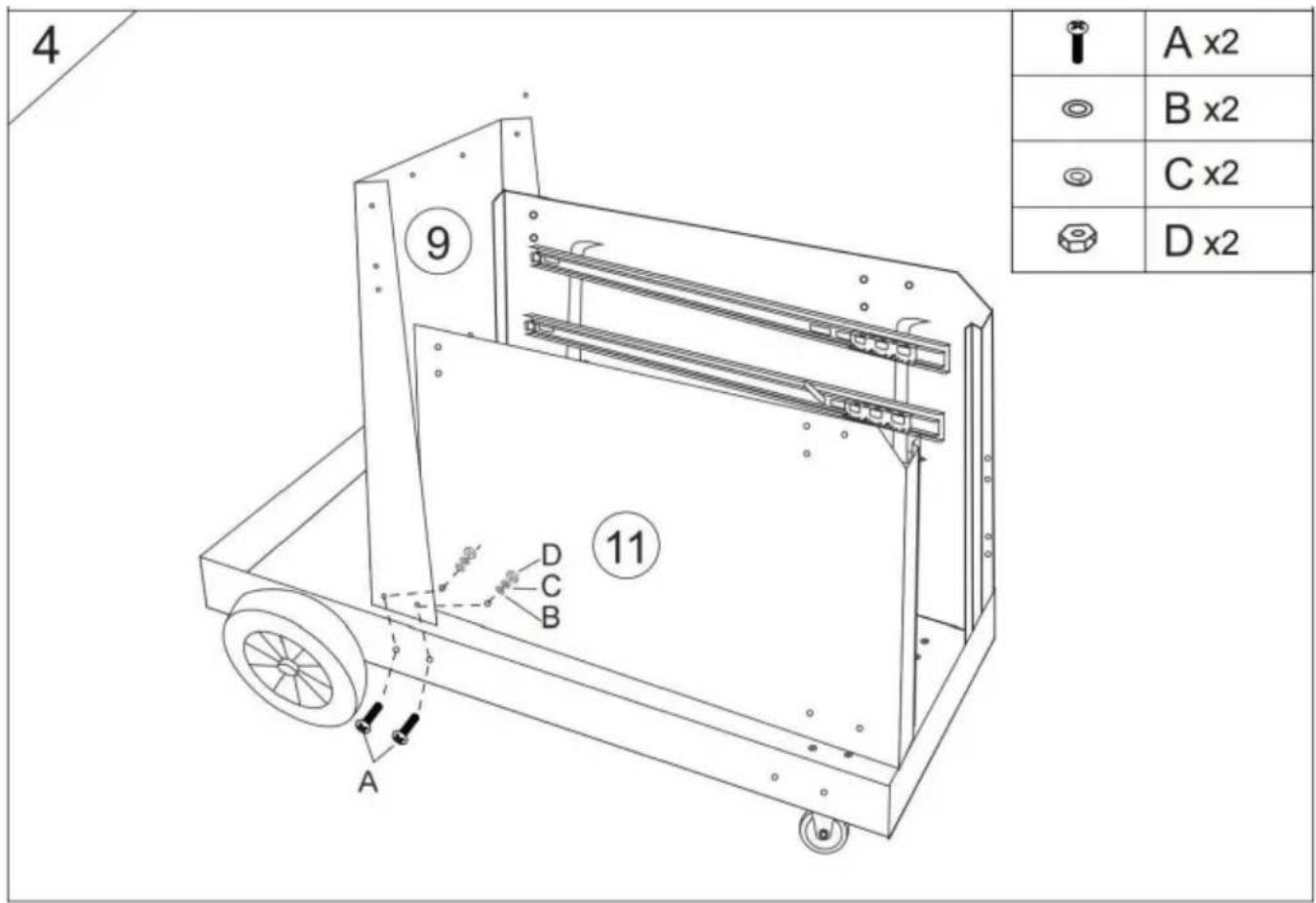

  1. Montieren Sie die Seitenwand wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 5

text_image 4 A x2 B x2 C x2 D x2 9 11 A D C B

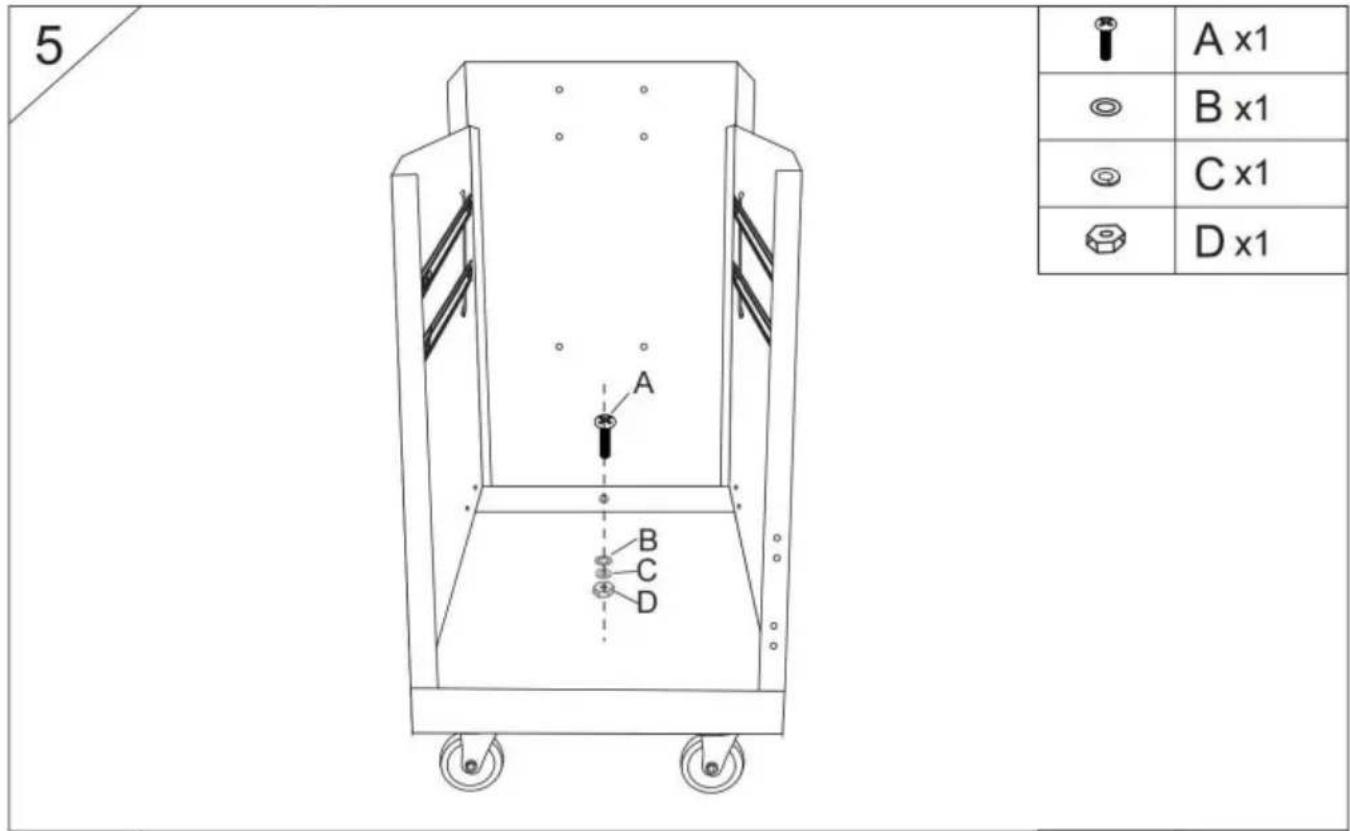

  1. Befestigen Sie die Rückwand wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 6

text_image 5 A x1 B x1 C x1 D x1
  1. Montieren Sie die Verstärkungshalterung wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 7

text_image 6 A x2 B x2 C x2 D x2 6 D C B A

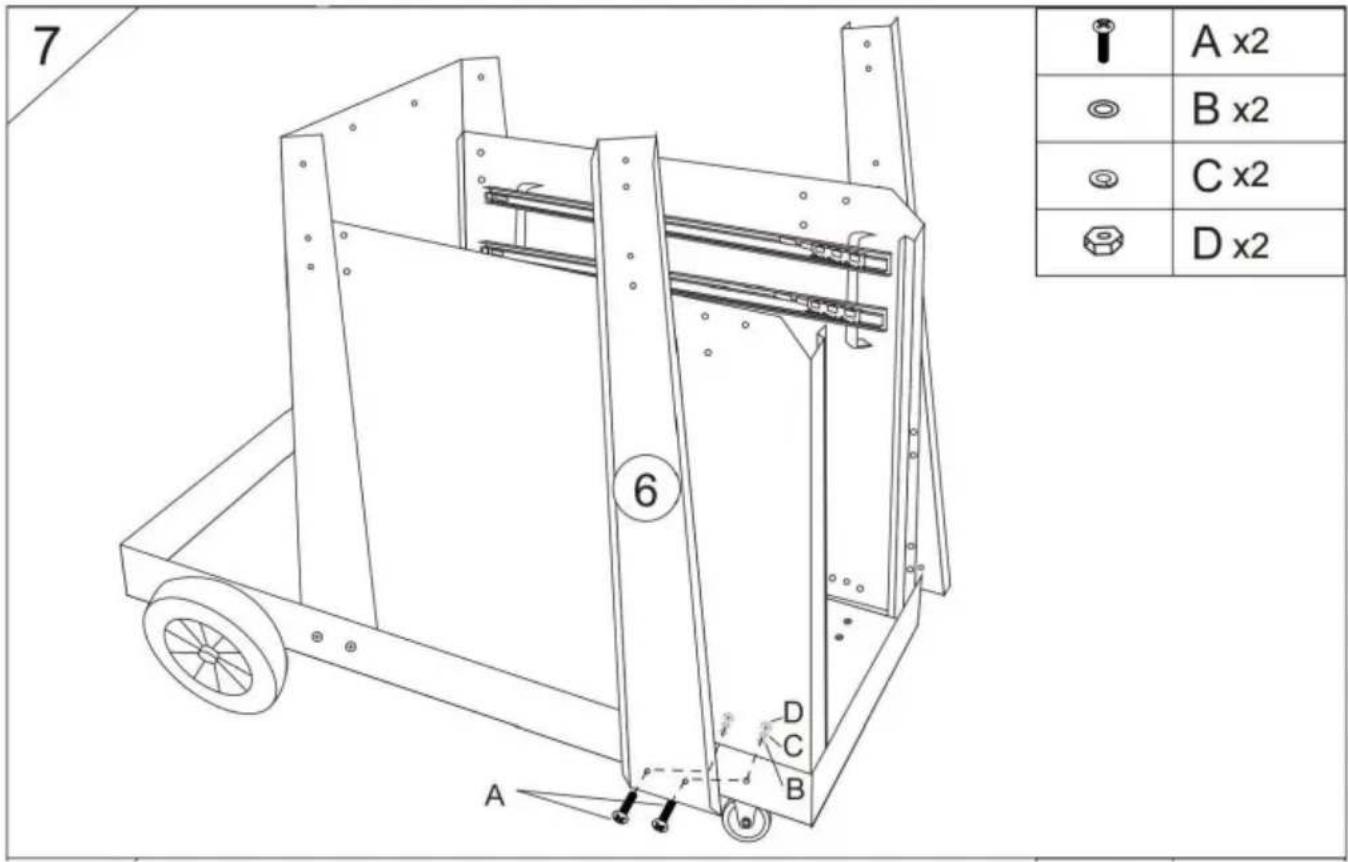

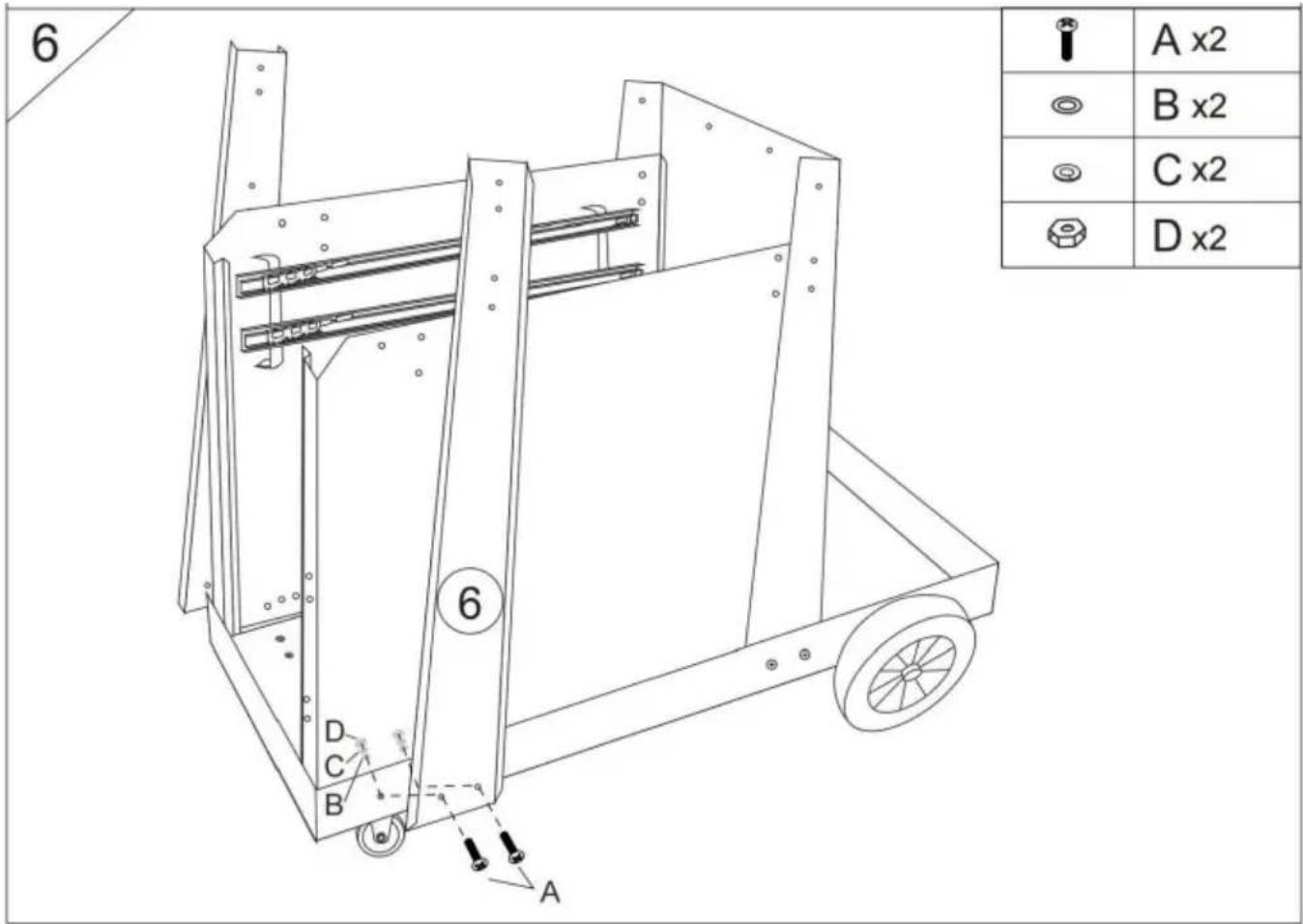

  1. Montieren Sie die Verstärkungshalterung wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 8

text_image 7 A x2 B x2 C x2 D x2 6 A D C B
  1. Montieren Sie den Haken wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 9

text_image 8 A x10 B x10 C x10 D x10

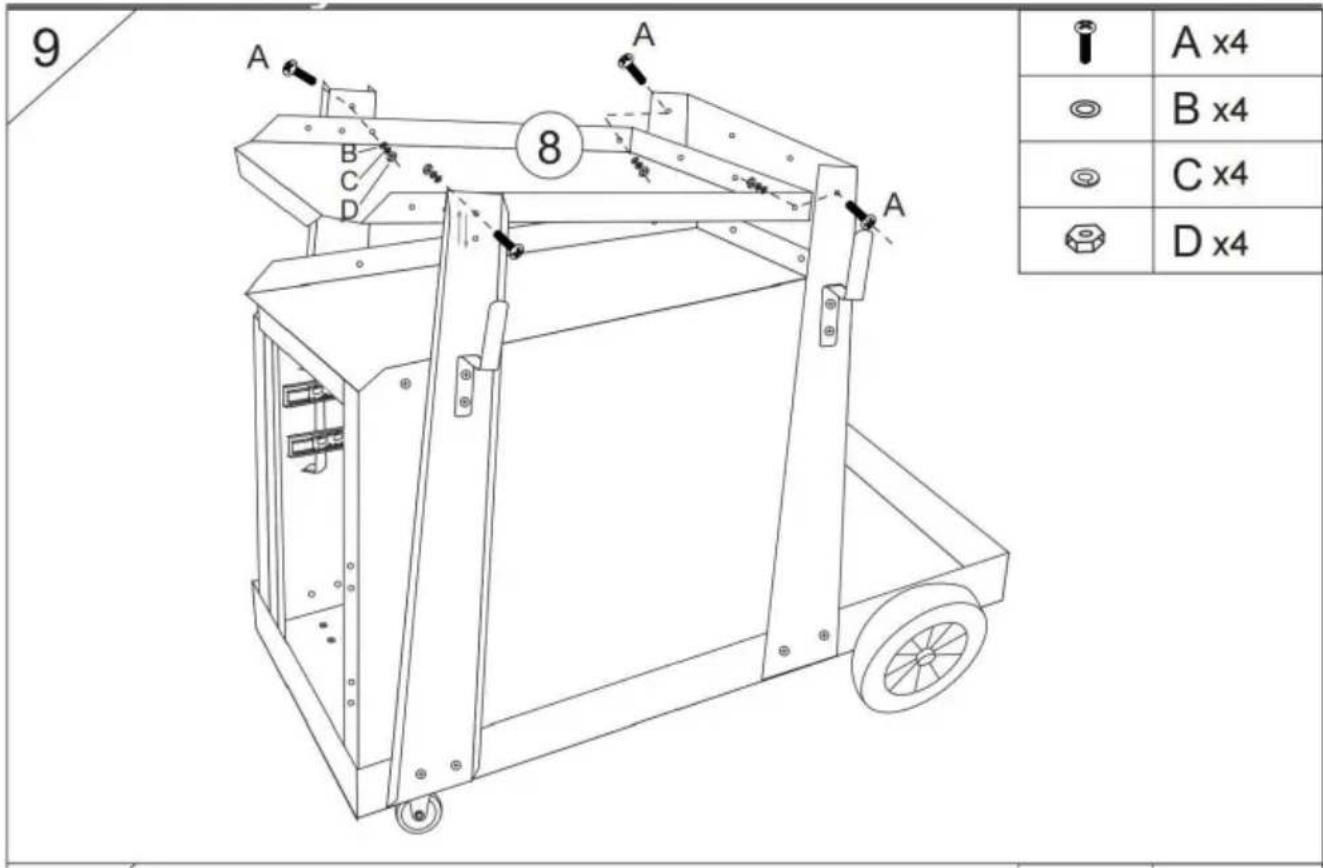

  1. Montieren Sie die obere Blende wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 10

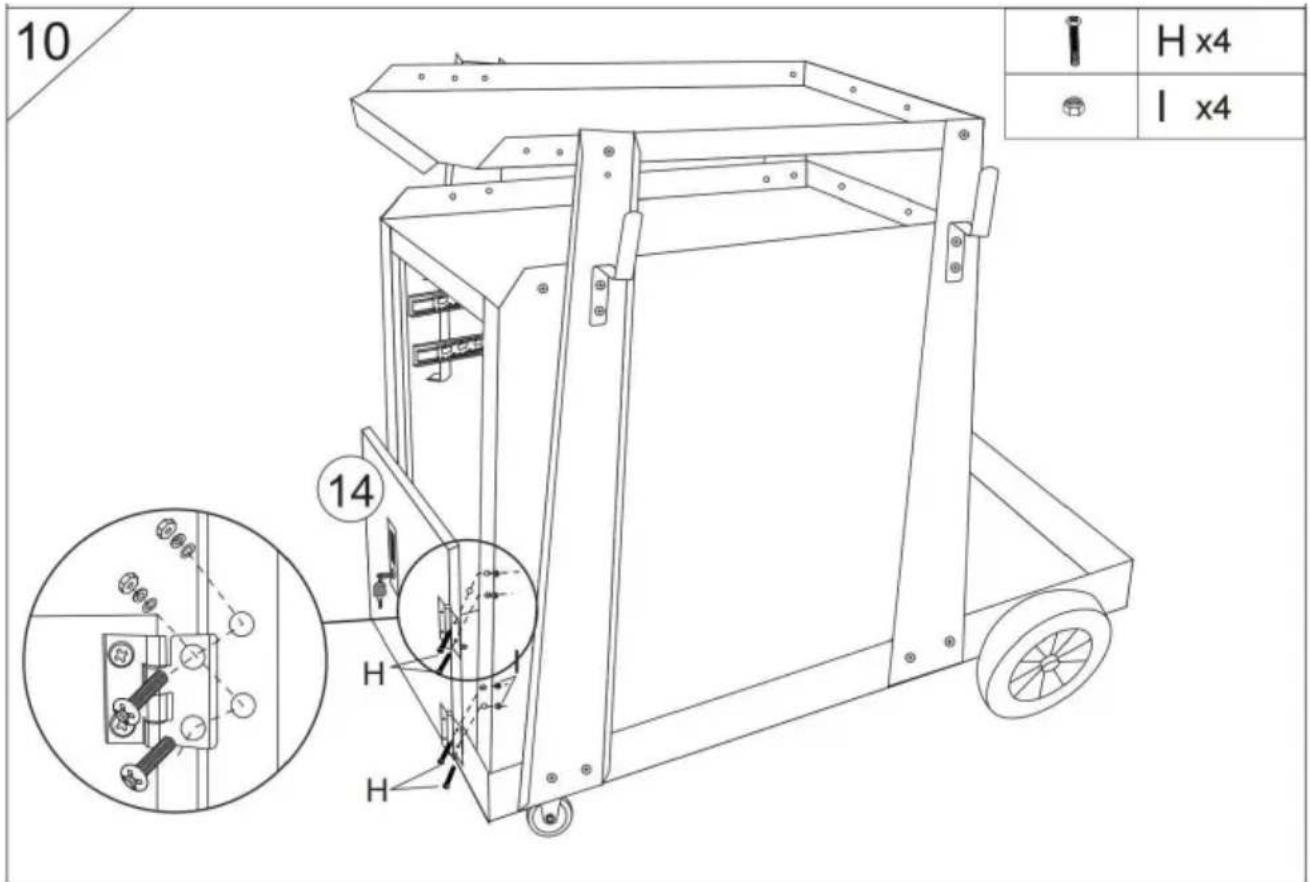

  1. Montieren Sie die Schranktür wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 11

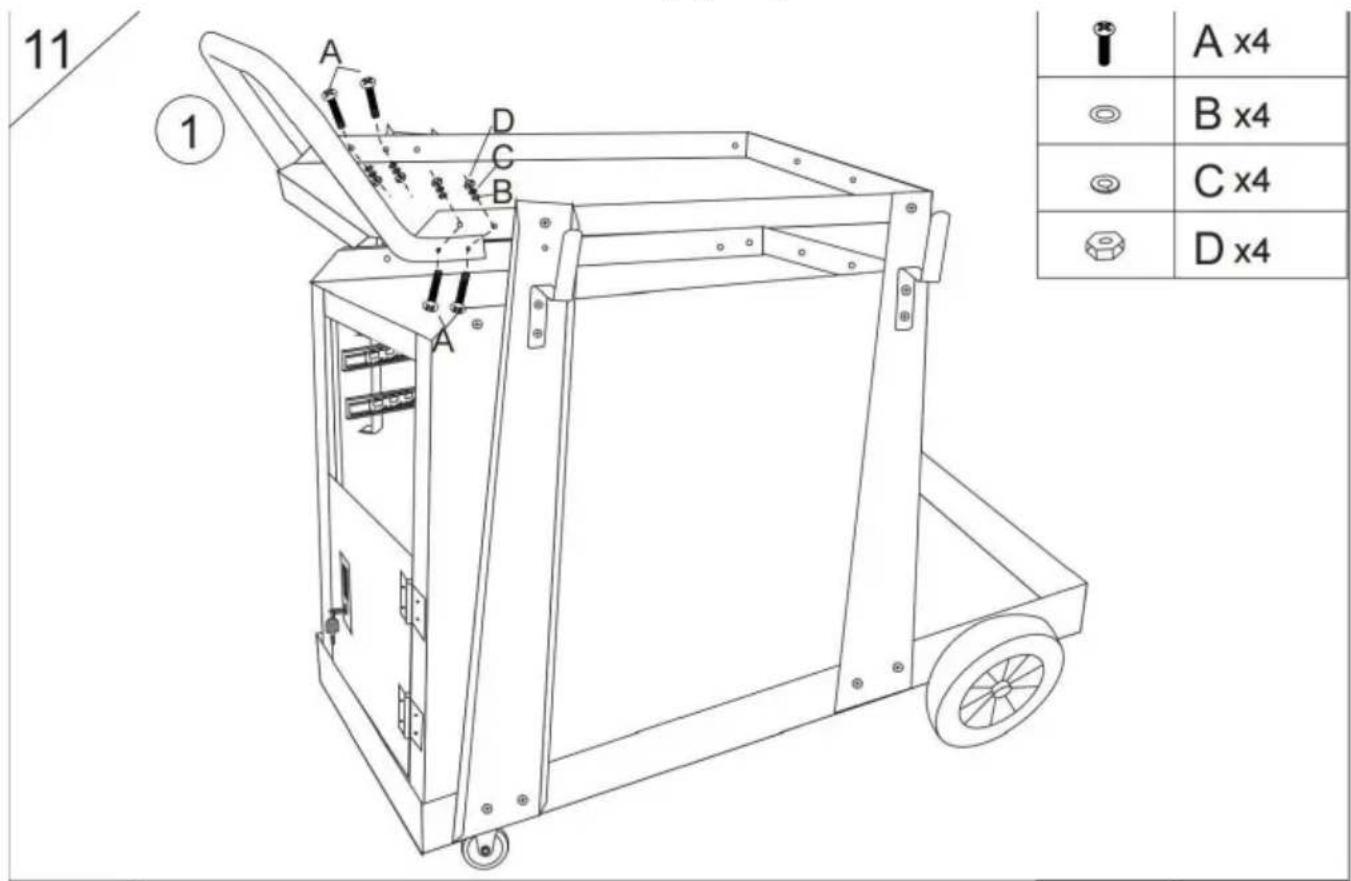

  1. Montieren Sie den Griff wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 12

text_image 11 ① A D C B A x4 B x4 C x4 D x4

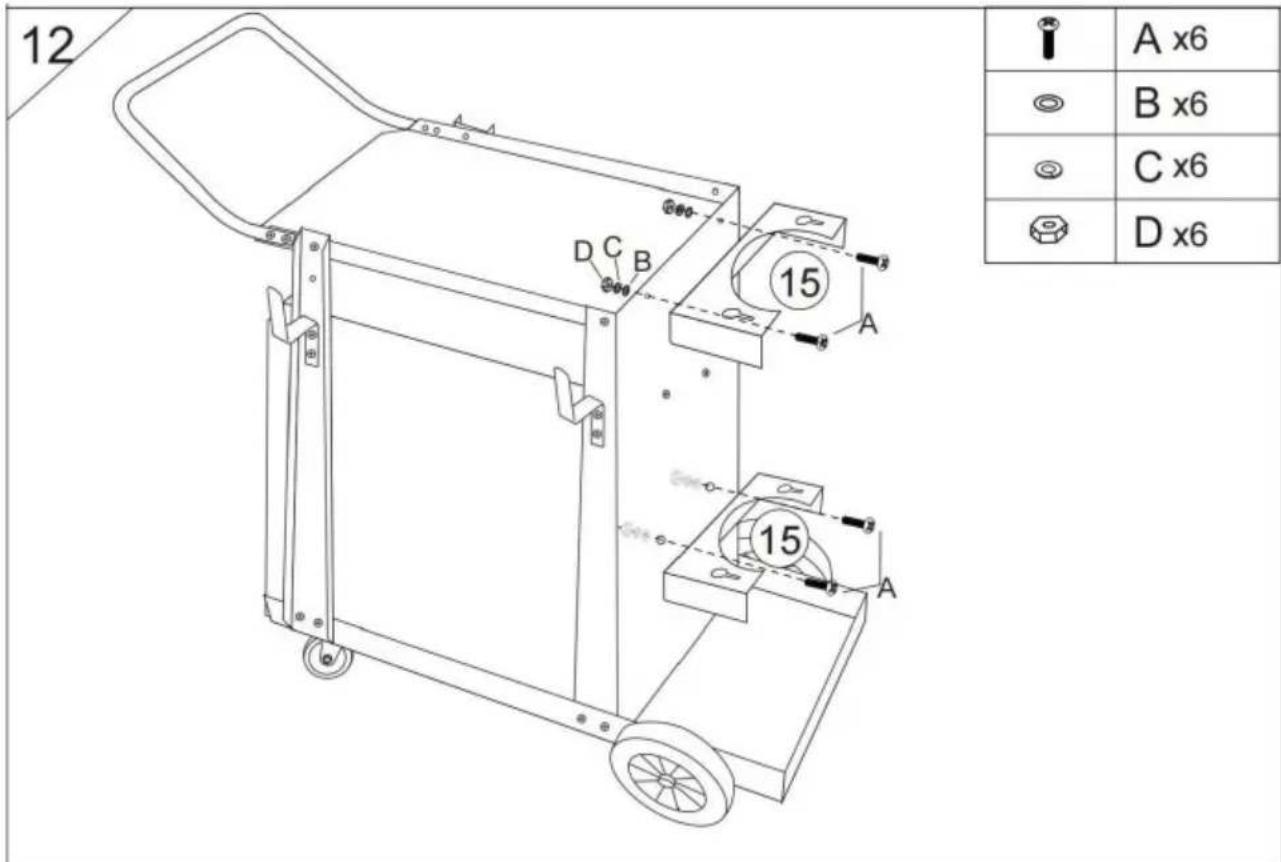

  1. Montieren Sie die Gasflaschenhalterung wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 13

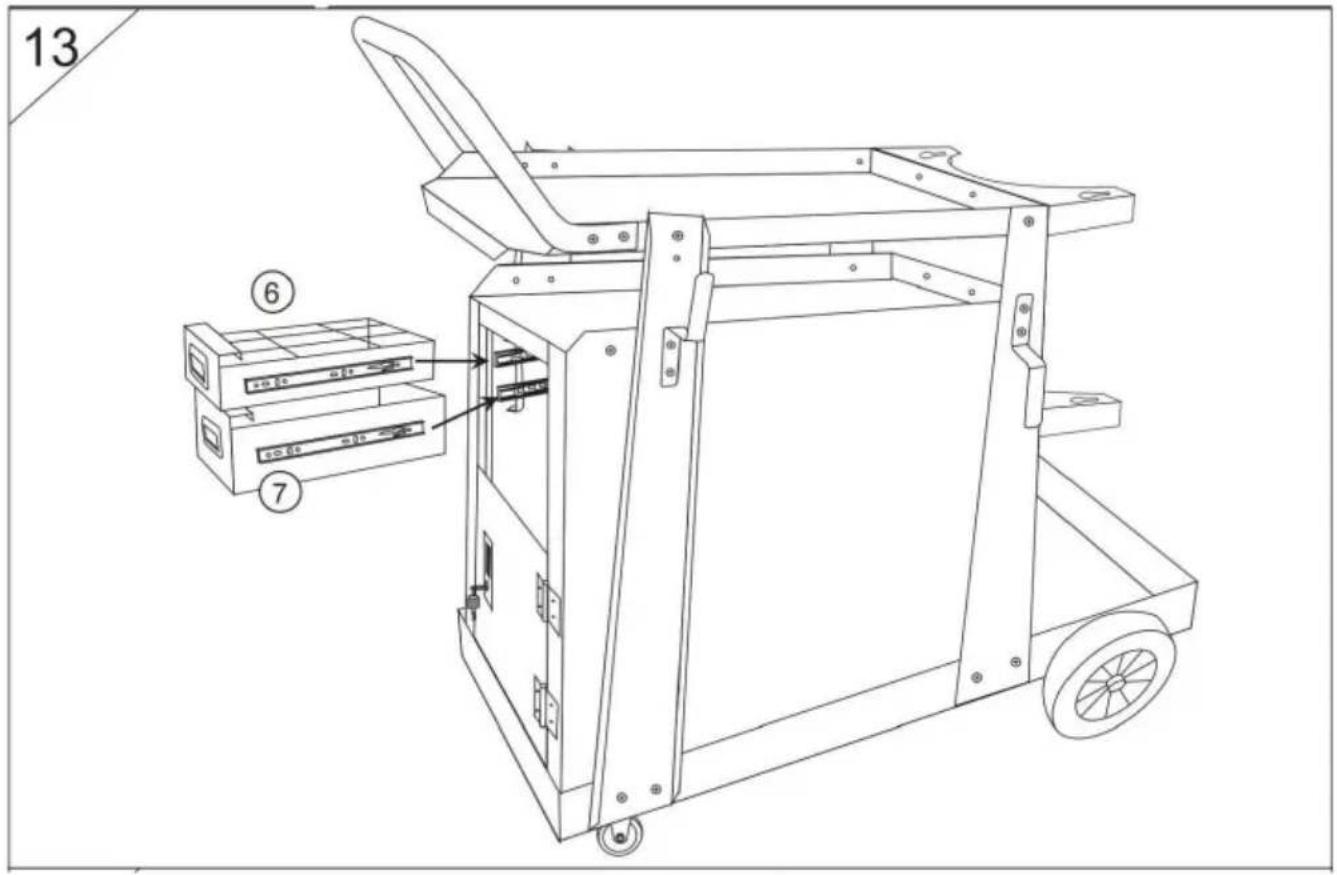

  1. Installieren Sie die Schublade wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 14

text_image 13 ⑥ ⑦

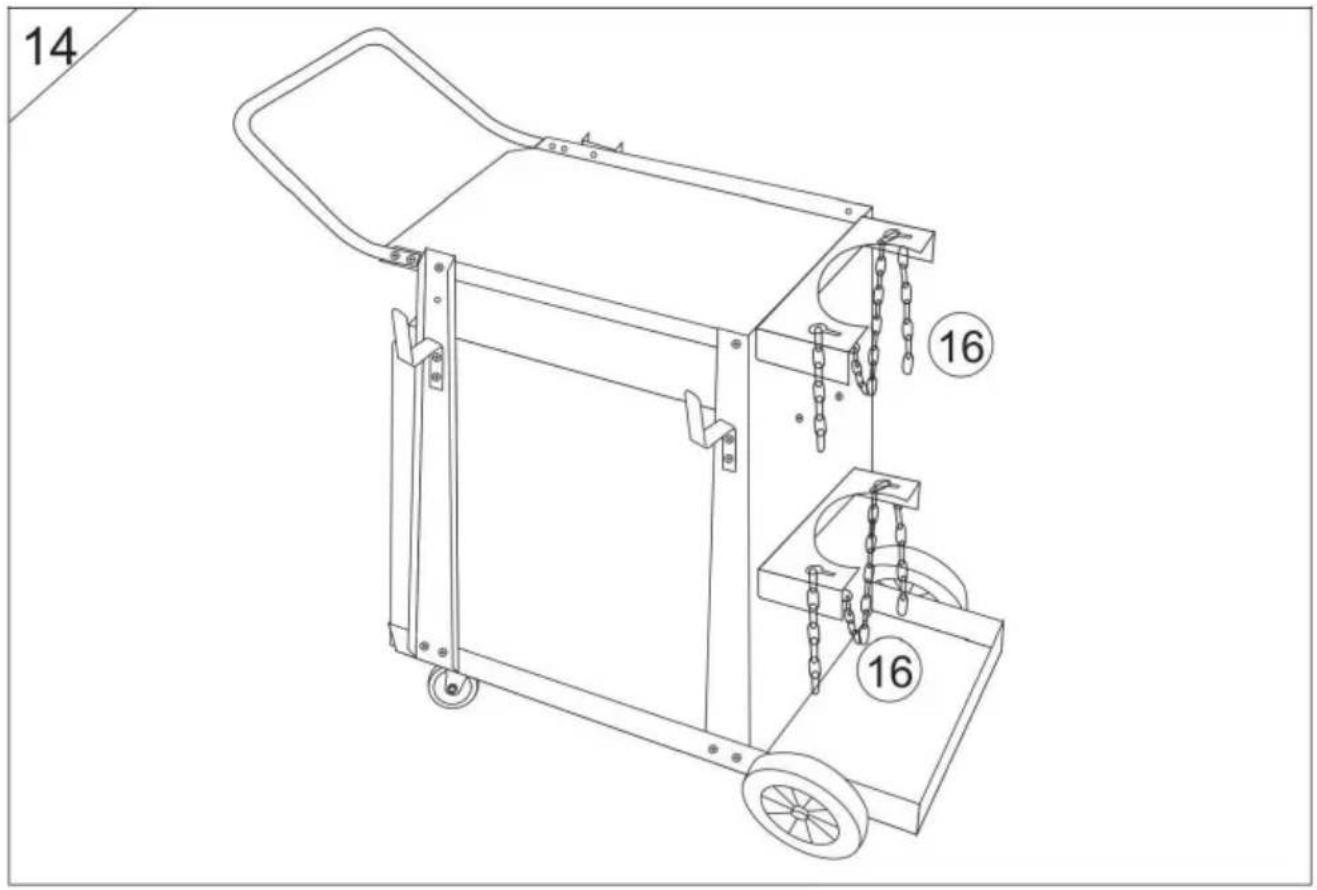

  1. Montieren Sie die Kette wie in der Abbildung gezeigt.

Vevor WT-178 - MONTAGESTRITT - 15

text_image 14 A A 16 16

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UKREP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
