MANUALE UTENTE JX20 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

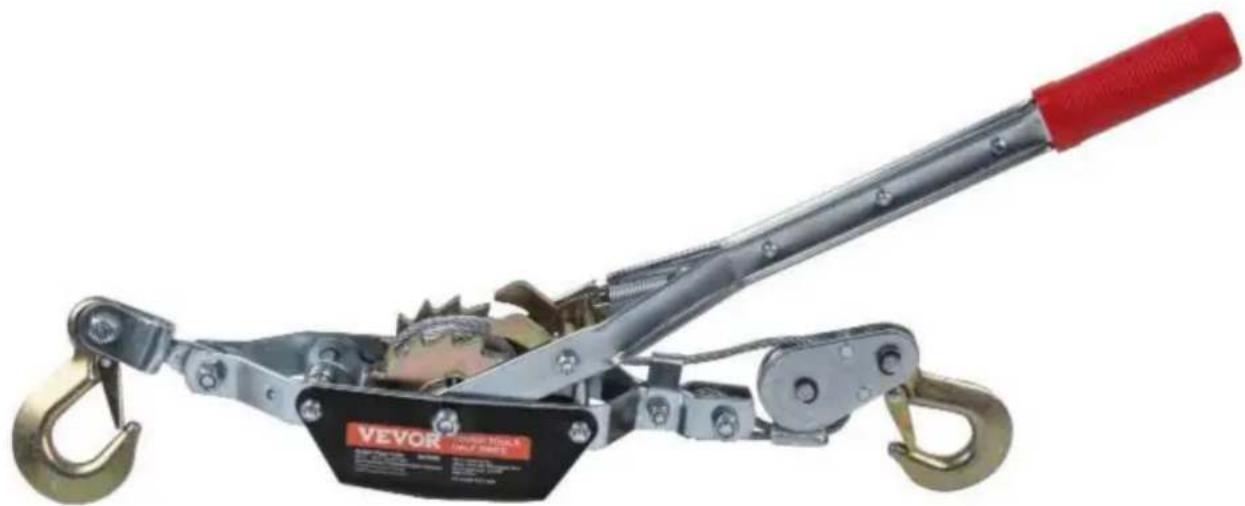

POTENZA A CRICCHETTO

ESTRATTORE

MODELLO: JX20

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

1. Non utilizzare l'estrattore a cricchetto quando il veicolo è in marcia o in la posizione "P" (freno di stazionamento), ciò potrebbe danneggiare il veicolo trasmissione.
2. Prima dell'uso, il cavo deve essere raddrizzato e non deve essere attorcigliata per evitare di rompere la corda.
3. Tenere mani, vestiti, capelli e gioielli lontani dal cavo/attrezzatura quando utilizzando l'estrattore elettrico a cricchetto.
4. Non avvolgere il cavo attorno al carico e non agganciare il carico direttamente sul cavo. Ciò potrebbe danneggiare il carico e attorcigliarlo o sfilacciarlo il cavo.
5. Non utilizzare l'estrattore a cricchetto se il cavo è sfilacciato, attorcigliato o danneggiato.
6. Non permettere a nessuno di sostare vicino al cavo/durante la fase di tiro del cavo linea/dietro il tirante manuale mentre è acceso.
7. Non passare mai sopra il tirante manuale o il cavo d'acciaio durante l'uso.
8. Non sovraccaricare la tensione di frattura come indicato nella tabella dei parametri!
9. Non utilizzare mai altre leve o tubi per esercitare forza sulla maniglia del tenditore.
10. È vietato sottoporre il tendifilo a carichi d'urto improvvisi energia.
11. È vietato far passare il cavo metallico sopra/vicino o dietro l'angolo angolo acuto, che causerà il taglio del cavo metallico.
12. Il prodotto è destinato esclusivamente al traino di carichi o al traino di due cavi insieme secondo le specifiche tecniche del prodotto.
13. Il prodotto non è destinato al traino di imbarcazioni galleggianti, né all'uso applicazioni professionali e/o industriali.
14. Non utilizzare l'estrattore a cricchetto per operazioni di sollevamento o sollevamento poiché per questo tipo di applicazione gli elevatori devono rispettare particolari norme di sicurezza requisiti.
15. L'estrattore elettrico a cricchetto mostrato in questo manuale operativo non è destinato al trasporto di persone.

MODELLO E PARAMETRI

Modello	II JX20
Capacità massima	2T
Tipo di corda	Cavo metallico
Diametro/Lunghezza della corda	ÿ5mm/3,65m
Descrizione	2 ganci e doppio ingranaggio
Doppia campata di corda	0,6-1,9 m
Rompere la tensione	2,5T

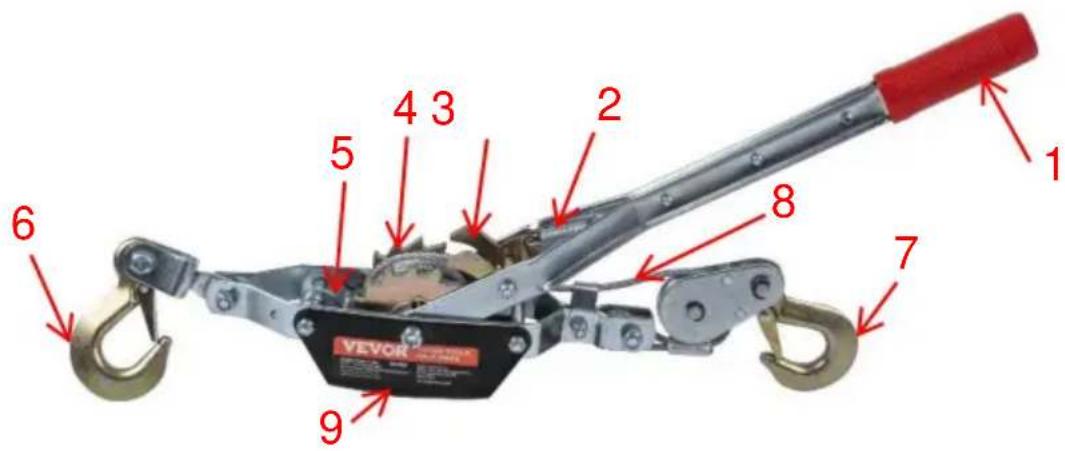

SCHEMA DELLA STRUTTURA

1 2 3 4 5 6 7 8 9 VEVOR

1. Maniglia 2. Molla del nottolino 3. Nottolino di azionamento 4. Cricchetto 5. Grilletto del nottolino di arresto
2. Gancio di ancoraggio 7. Gancio di carico 8. Fune metallica 9. Protezione

COMPONENTI

NO.	Immagine Nome		Quantità
1		Estrattore a cricchetto	1
2		Manuale d'uso	1

OPERAZIONE

CONTROLLARE ATTENTAMENTE L'ESTRATTORE MANUALE PRIMA DI UTILIZZARLO!

Suggerimento: il modo migliore per prendere familiarità con il funzionamento dell'estrattore manuale è effettuare alcune prove prima di utilizzarlo effettivamente.

Nota: potrebbe essere difficile estrarre la corda se è completamente imballata. Si prega di riservare una lunghezza appropriata all'esterno!

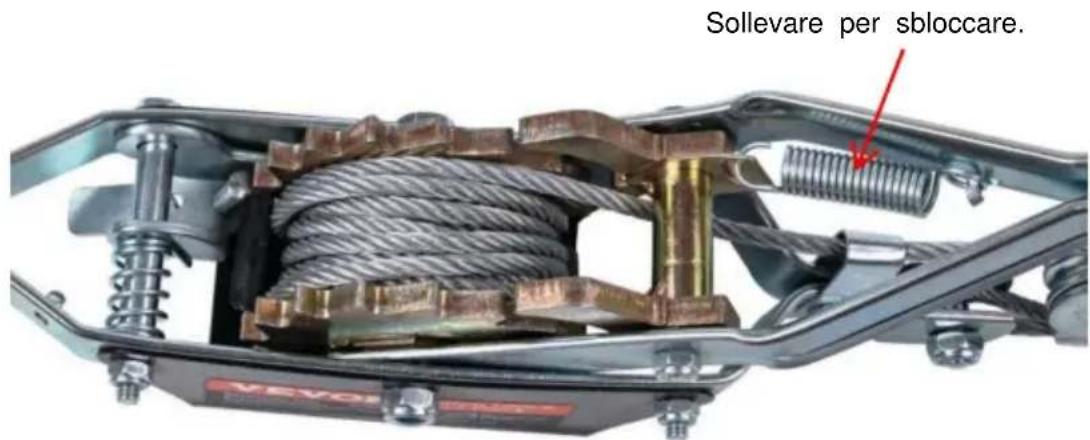

Fase 1: Portare la molla del nottolino in posizione di sblocco superiore per rilasciare il nottolino.

Sollevare per sbloccare.

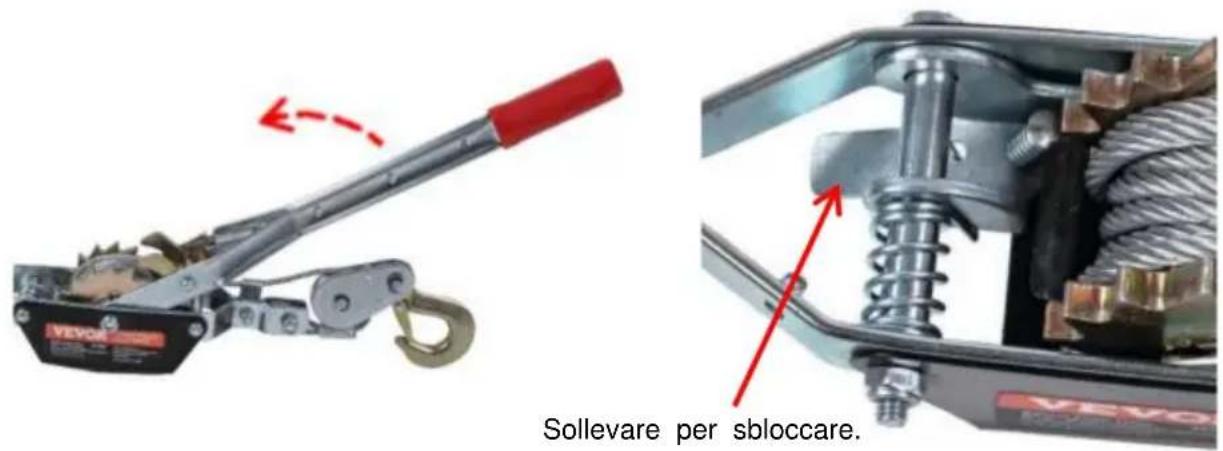

Fase 2: Girare la maniglia sul lato opposto, tenere premuto contemporaneamente il grilletto: il cavo metallico può essere estratto.

VEYON Sollevare per sbloccare.

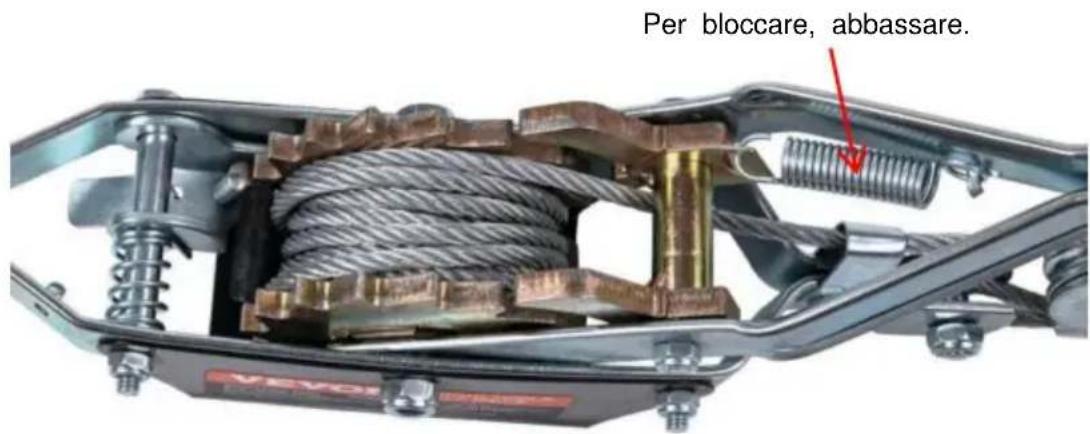

Fase 3: Reimpostare la maniglia, riportare la molla del nottolino nella posizione originale per bloccare il nottolino.

Per bloccare, abbassare.

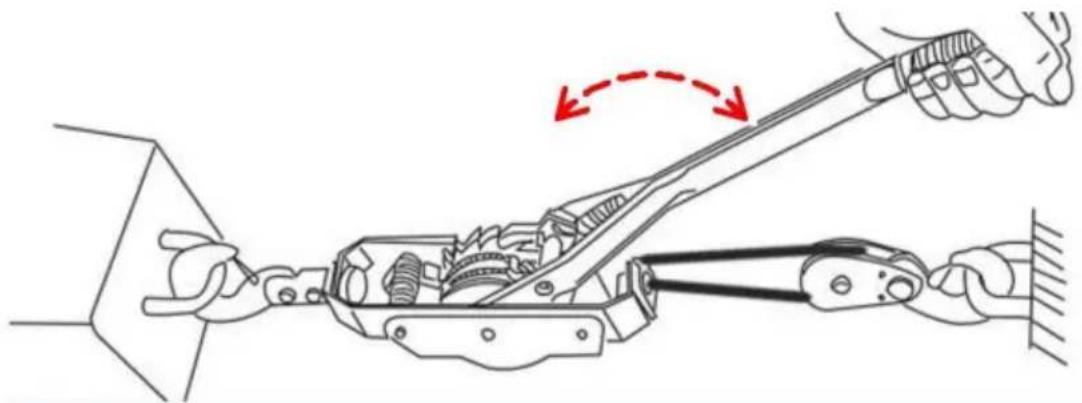

Fase 4: Il cavo metallico verrà retratto quando si spinge e si tira la maniglia avanti e indietro.

Nota: se si impila il cavo metallico su un lato, è possibile utilizzare il dito per guidare il cavo durante la retrazione.

MANUTENZIONE

1. Lubrificare regolarmente il cavo metallico e controllare che non vi siano segni di usura o rotture.
2. Assicurarsi di pulire il prodotto con un panno asciutto dopo l'uso in ambienti difficili, ad esempio in caso di maltempo o in riva al mare.
