BEDIENUNGSANLEITUNG JX20 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ratschenkraft

ABZIEHER

MODELL: JX20

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNING

1. Benutzen Sie den Ratschenabzieher nicht, wenn das Fahrzeug einen Gang eingelegt hat oder in der Stellung „P“ (Feststellbremse) kann es zu Schäden am Fahrzeug kommen. Übertragung.
2. Vor dem Gebrauch sollte das Kabel gerade gestreckt werden und nicht verdreht, um ein Reißen des Seils zu vermeiden.
3. Halten Sie Hände, Kleidung, Haare und Schmuck vom Kabel/der Ausrüstung fern, wenn mit dem Ratschenabzieher.
4. Wickeln Sie das Kabel nicht um die Last und haken Sie die Last nicht ein direkt auf das Kabel. Dies könnte die Last beschädigen und sich verdrehen oder ausfransen das Kabel.
5. Benutzen Sie den Ratschen-Abzieher nicht, wenn das Kabel ausgefranst, verdreht oder beschädigt.
6. Erlauben Sie niemandem, in der Nähe des Kabels/im Kabelzug zu stehen Leitung/hinter dem Handzieher, während dieser eingeschaltet ist.
7. Überfahren Sie während des Gebrauchs niemals den Handzieher oder das Stahlkabel.
8. Bruchspannungen entgegen der Parametertabelle nicht überlasten!
9. Benutzen Sie niemals andere Hebel oder Rohre, um Kraft auf den Griff des Spanners auszuüben.
10. Es ist verboten, den Drahtspanner plötzlichen Stoßbelastungen auszusetzen Energie.
11. Es ist verboten, das Drahtseil über/in die Nähe oder um die Ecke zu führen scharfe Ecke, die dazu führen würde, dass das Drahtseil durchtrennt wird.
12. Das Produkt ist ausschließlich zum Ziehen von Lasten oder zum Ziehen von zwei Kabel zusammen innerhalb der technischen Spezifikationen des Produkts.
13. Das Produkt ist nicht zum Schleppen von schwimmenden Schiffen bestimmt, noch für professionelle und/oder industrielle Anwendungen.
14. Verwenden Sie den Ratschenabzieher nicht für Hebe- oder Hubarbeiten, da Für diese Art von Anwendung müssen Hebezeuge besondere Sicherheitsanforderungen erfüllen Anforderungen.
15. Der in dieser Bedienungsanleitung gezeigte Ratschen-Abzieher ist nicht für die Beförderung von Personen bestimmt.

MODELL UND PARAMETER

Modell	JX20
Max. Kapazität	2T
Seiltyp	Drahtseil
Seildurchmesser/Länge	5mm/3,65m
Beschreibung	2 Haken und Doppelgetriebe
Doppelte Seilspanne	0,6–1,9 m
Spannung brechen	2,5T

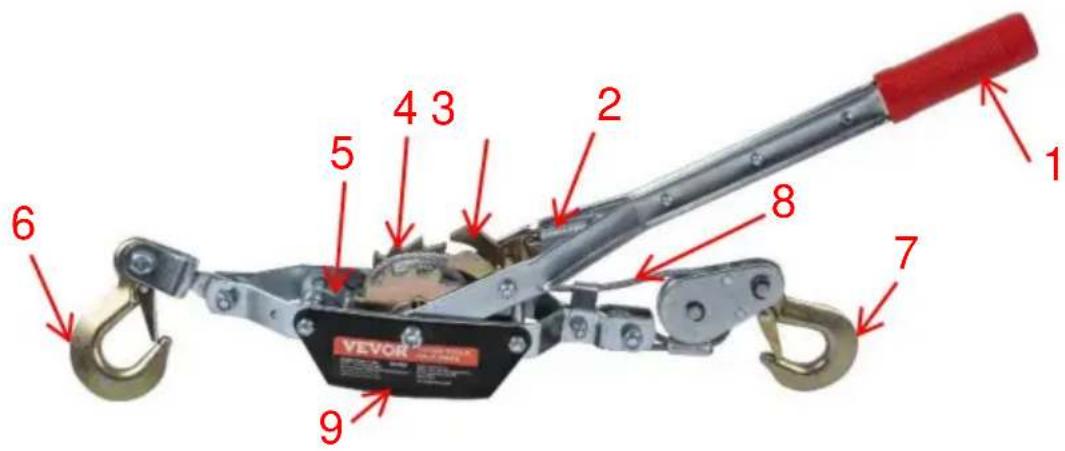

STRUKTURDIAGRAMM

1 2 3 4 5 6 7 8 9 VEVOR

1.Griff 2.Sperrklinkenfeder 3.Antriebsklinke 4.Ratsche 5.Stoppklinkenauslöser
6.Ankerhaken 7.Lasthaken 8.Drahtseil 9.Schutz

KOMPONENTEN

	Bild	NameNEIN.	Menge

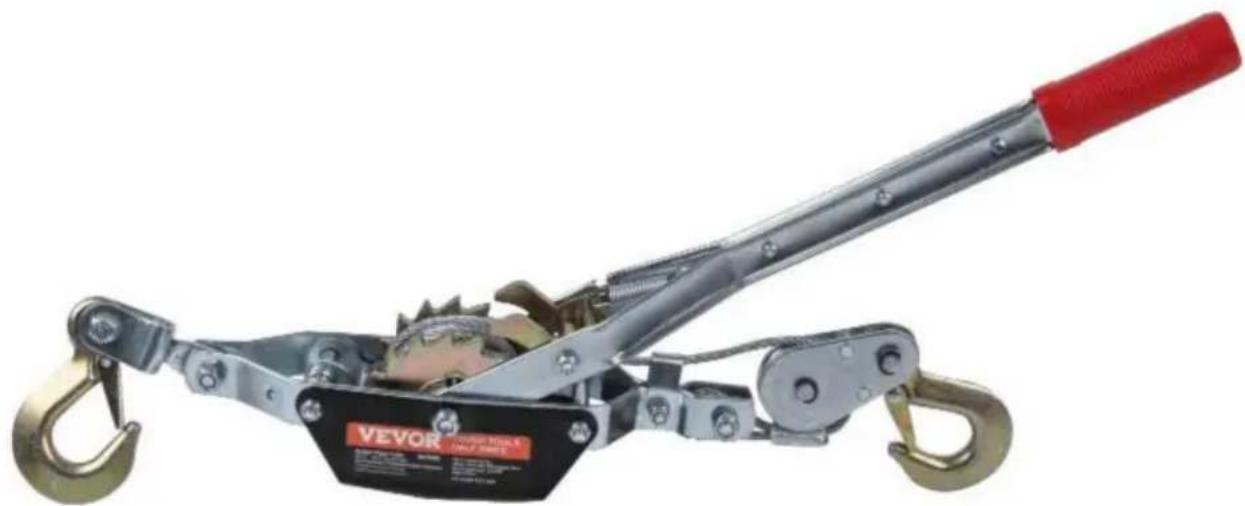

1		Ratschen-Abzieher	1
2		Bedienungsanleitung	1

BETRIEB

Überprüfen Sie den Handabzieher vor der Verwendung sorgfältig!

Tipp: Um sich mit der Funktionsweise des Handabziehers vertraut zu machen, sollten Sie vor dem tatsächlichen Einsatz einige Probeläufe durchführen.

Hinweis: Das Herausziehen des Seils kann bei voller Beladung schwierig sein. Bitte ausreichend Länge im Außenbereich freihalten!

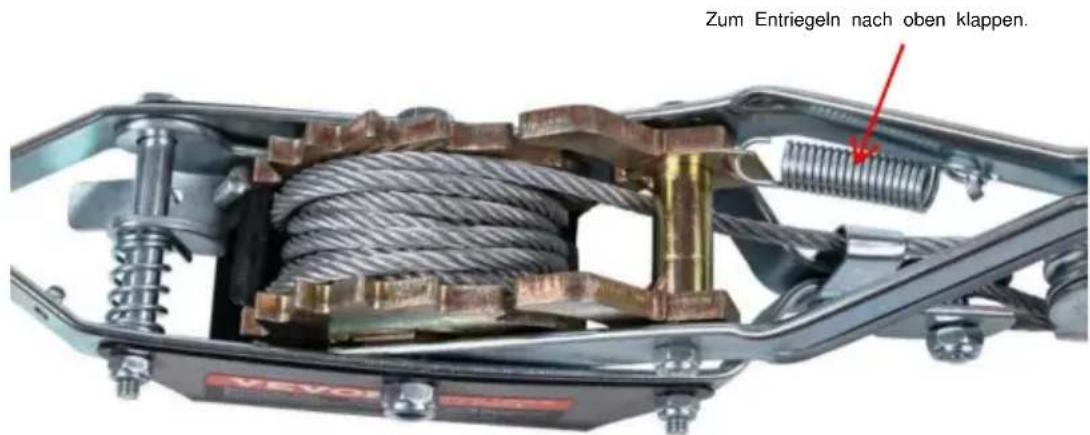

Schritt 1: Schalten Sie die Sperrklinkenfeder in die obere Entriegelungsposition, um die Sperrklinke freizugeben.

Zum Entriegeln nach oben klappen.

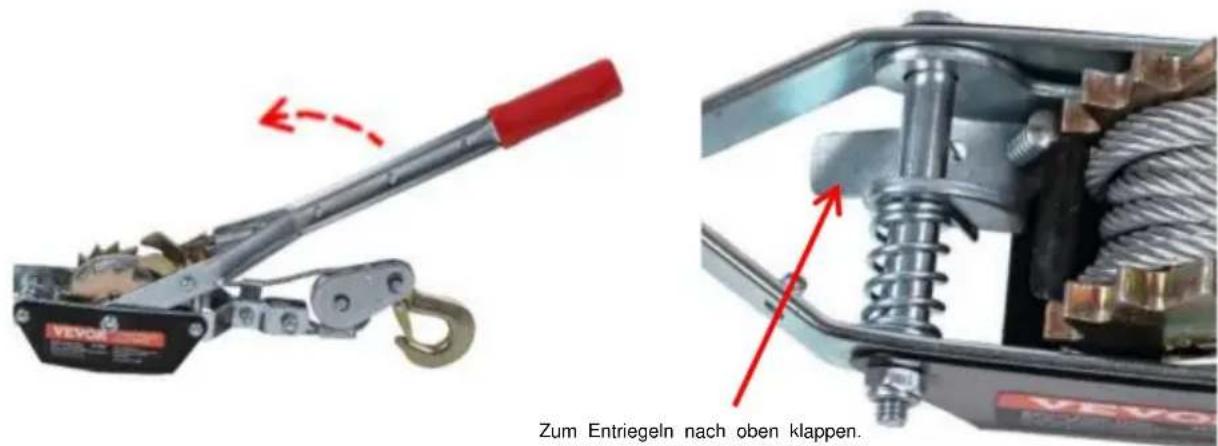

Schritt 2: Den Griff auf die gegenüberliegende Seite umlegen und gleichzeitig den Auslöser gedrückt halten, das Drahtseil kann herausgezogen werden.

VEYON Zum Entriegeln nach oben klappen.

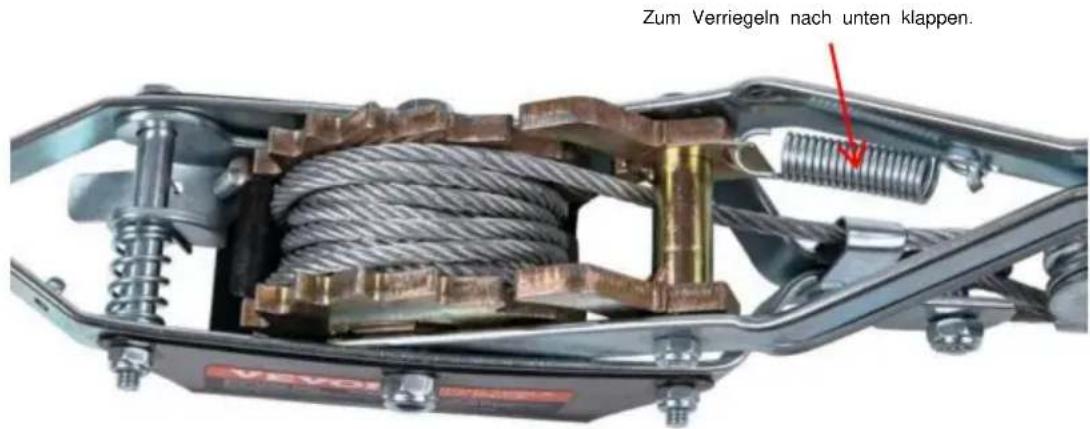

Schritt 3: Setzen Sie den Griff zurück und schalten Sie die Sperrklinkenfeder zurück in die Ausgangsposition, um die Sperrklinke zu verriegeln.

Zum Verriegeln nach unten klappen.

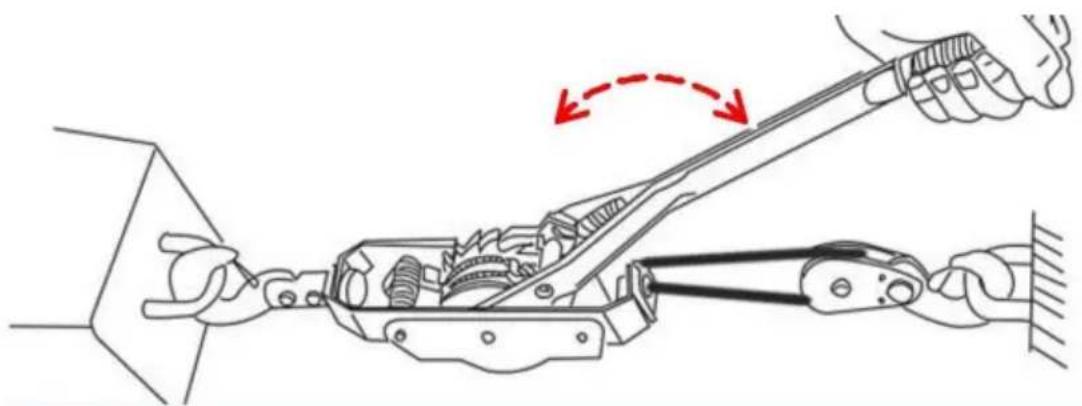

Schritt 4: Durch Hin- und Herschieben des Griffes wird das Drahtseil eingezogen.

Hinweis: Beim einseitigen Aufstapeln des Drahtseils können Sie beim Einziehen Ihren Finger zur Führung des Seils verwenden.

WARTUNG

1. Schmieren Sie das Drahtseil regelmäßig und überprüfen Sie es auf Verschleiß und Drahtbrüche.
2. Wischen Sie das Produkt nach dem Gebrauch in rauen Umgebungen, wie z. B. bei schlechtem
   Wetter oder am Meer, unbedingt mit einem trockenen Tuch ab.
