MANUALE UTENTE 900MLP Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SIGILLATURA CONTINUA

MACCHINA

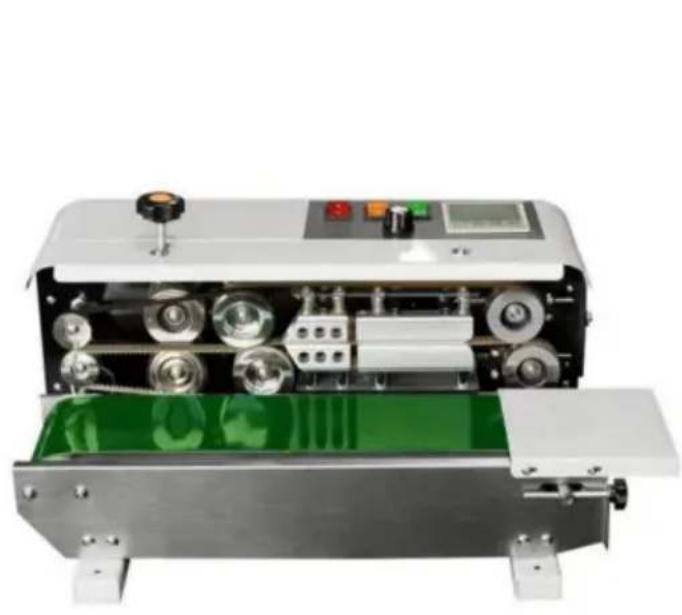

MODELLO: 900MWP/900MWS/900MWSJ/900MLP/900MLS

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

1. Leggere attentamente e comprendere tutte le istruzioni di MONTAGGIO E FUNZIONAMENTO

ISTRUZIONI prima di operare.

1. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può provocare gravi lesioni personali.

NORME GENERALI DI SICUREZZA

Si prega di leggere attentamente le istruzioni per l'uso prima di utilizzare i prodotti per la prima volta.

tempo; Contengono informazioni importanti sul corretto funzionamento.

La garanzia decade se si verificano danni derivanti da

mancato rispetto delle istruzioni per l'uso. Responsabilità per qualsiasi

Sono esclusi danni consequenziali!

Non ci assumiamo alcuna responsabilità per danni a proprietà o lesioni personali causati da uso improprio o inosservanza delle istruzioni di sicurezza! In tali casi il la garanzia/garanzia sarà nulla

La conversione, la modifica o lo smontaggio non autorizzati dei prodotti sono inammissibile per motivi di sicurezza e di omologazione (CE).

Il prodotto non è un giocattolo e deve essere tenuto fuori dalla portata dei bambini.

Occorre pertanto prestare particolare attenzione in presenza di bambini.

Il prodotto non deve essere umido o bagnato, è destinato esclusivamente all'uso in ambienti interni asciutti.

luoghi (non bagni o aree umide simili). C'è il rischio di un incendio mortale shock.

Non esporre il prodotto o i suoi accessori a umidità o temperature estremamente alte o basse. temperature.

Non lasciare i materiali di imballaggio incustoditi. Potrebbero diventare pericolosi giocando

materiale per bambini.

Le forze di caduta, pressione o trazione potrebbero distruggere o almeno limitare l'funzione del prodotto.

Non posizionare mai l'apparecchio in prossimità di materiali combustibili o facilmente infiammabili. materiali.

Assicurarsi sempre che il tavolo rotante su cui è posizionato l'oggetto sia posizionato in il centro dell'alloggiamento!

Questa macchina è adatta per la sigillatura di pellicole di plastica, la fabbricazione di sacchetti e può essere ampiamente utilizzato in alimenti, medicina, industria chimica, uso quotidiano, semi e altro industrie.

Poiché la macchina adotta il controllo elettronico della temperatura costante e meccanismo di trasmissione con regolazione infinita della velocità, può sigillare una varietà di diversi materiali di sacchetti di plastica, a causa delle piccole dimensioni della macchina, ampiamente utilizzato, la lunghezza di saldatura non è limitata, quindi può essere utilizzato con una varietà linee di confezionamento. Sarà la migliore attrezzatura di sigillatura per fabbrica e negozio imballaggio di prodotti sfusi.

Grazie al semplice controllo elettrico della macchina, ragionevole e trasmissione meccanica raffinata, le prestazioni strutturali sono molto stabili, il tasso di guasto è molto basso e la durata di servizio è più lunga. Può funzionare continuamente per lungo tempo per soddisfare le esigenze della produzione di massa. Dopo la confezione sigillante della macchina, il prodotto ha una bella aspetto, pulito, antipolvere, antiumidità, antidanno, facile da maneggiare e conservare. Ridurre notevolmente la perdita di prodotto e i costi di imballaggio vantaggio.

Se si ha motivo di supporre che non sia più possibile un funzionamento sicuro, scollegare immediatamente l'apparecchio e proteggerlo da un azionamento involontario.

Si può presumere che il funzionamento sicuro non sia più possibile se: - l'apparecchio presenta danni visibili, - l'apparecchio

non funziona più, - dopo un lungo

periodo di stoccaggio in condizioni sfavorevoli, - dopo forti sollecitazioni durante il trasporto.

SALVA QUESTE ISTRUZIONI

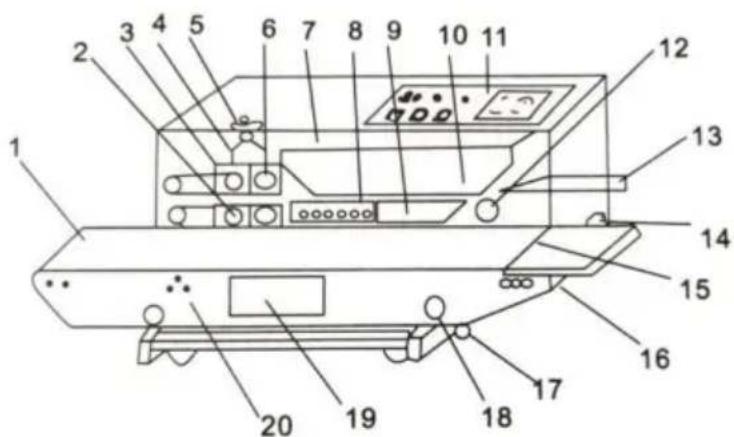

SCHEMA DELLA STRUTTURA

1 Nastro trasportatore	11 Scatola di controllo
2 Ruota in gomma	12 Ruota motrice
3 Rullo modello (ruota inchiostratrice)	13 Guida del punto di larghezza della sigillatura regolamento
4 Sedile ruota inchiostratrice	14 Presa di corrente e protezione
5 Ruota di regolazione della pressione	15 Tavolo di lavoro fisso
6 Ruota motrice	16 Vite di regolazione del trasportatore elasticità della cintura
7 Protezione di sicurezza	17 Manopola di regolazione del trasportatore stazione in-out
8 Blocco di raffreddamento	18 Manopola di regolazione del trasportatore altezza della stazione
9 Blocco riscaldante	19 Targhetta
10 Treccia di tenuta	20 Stazione trasportatrice Fig.

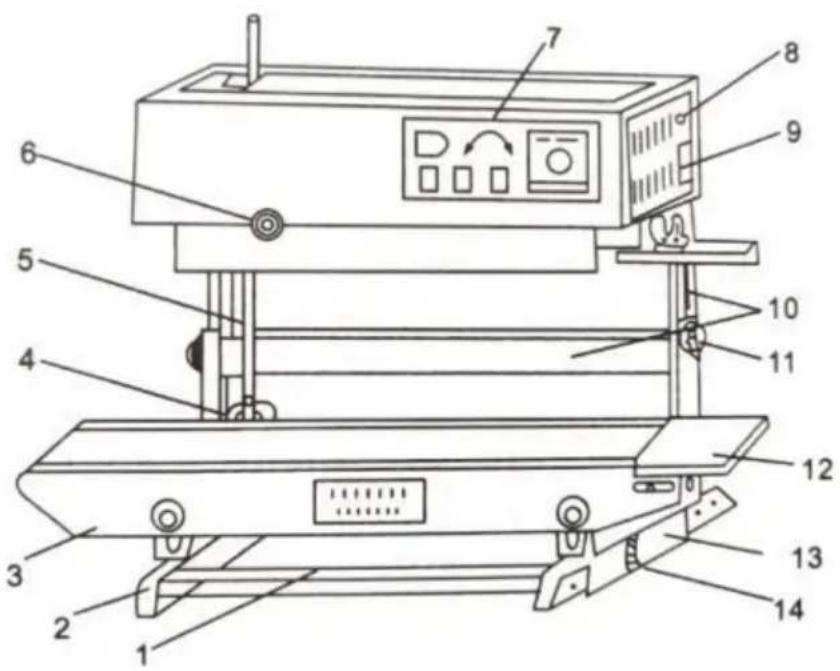

Disegno di montaggio della macchina a doppio tipo orizzontale e verticale in verticale

1 Trave orizzontale (tipo verticale) 8 Tubo di assicurazione
2 Ruota in gomma	9 Presa di alimentazione
3 Stazione trasportatrice	10 Supporto (tipo orizzontale)
4 Sedile per ombrellone	11 Manopola di regolazione dell'altezza
5 Asse verticale lungo	12 Tavolo di lavoro fisso
6 Manopola di regolazione della pressione	13 Supporto della stazione del trasportatore
7 Scatola di controllo	14 Pomello di fissaggio della stazione di trasporto

ISTRUZIONI PER L'USO

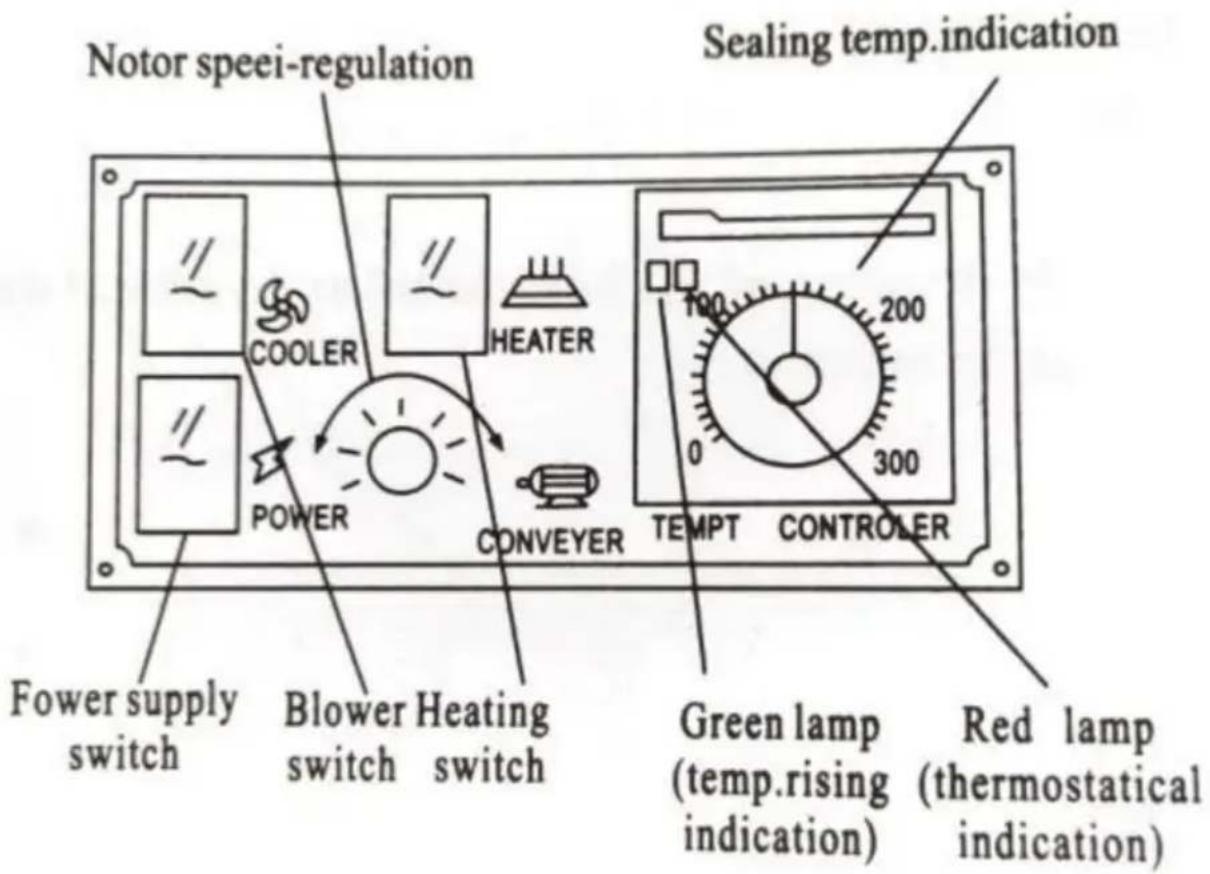

Nomi della scatola di controllo

Preparazione prima dell'avvio della macchina:

1. La macchina è dotata di una presa triplex con messa a terra a guscio, che devono essere ben messi a terra per garantire una produzione sicura.
2. Il componente elettrotermico deve essere preriscaldato a bassa temperatura per alcuni minuti prima del normale funzionamento perché potrebbe essere bagnato all'inizio utilizzare o dopo lunghi intervalli. del
3. Regolare l'altezza e la posizione anteriore e posteriore stazione di trasporto per adattarsi al livello necessario delle dimensioni esterne del sacchetto sigillante.

4. Regolare la posizione del punto guida della larghezza di tenuta regolamentazione in base alle sue esigenze.

5. Regolare gli spazi tra i riscaldatori superiore e inferiore e la parte superiore e refrigeratori inferiori (cioè gli spazi tra le trecce di richiusura) secondo allo spessore necessario del materiale di tenuta.

Operazione:

1. Accendere l'alimentazione, le spie luminose si accendono e tutte le ruote iniziano a girare. corsa sincronizzata.
2. Regolare la manopola del rullo del motivo per farlo ruotare (o la ruota inchiostratrice) e regolato alla pressione adeguata.
3. Accendere l'interruttore del riscaldamento, la spia verde della temperatura elettronica controllare le luci del misuratore, regolare il misuratore alla temperatura necessaria secondo alla natura e allo spessore del materiale del sacco di imballaggio. In generale, i numeri sottostanti possono essere utilizzati per la regolazione di cui sopra in una stanza temperatura di 20 C:

La flessibilità della regolazione della temperatura può essere aumentata insieme al velocità regolabile.

La spia rossa si accende dopo un po' di riscaldamento indicando la temperatura richiesta la temperatura è sufficiente, quindi una prova regolata sul risultato della sigillatura per ottener una qualità di tenuta ideale, e dopo di che, la tenuta continua può essere elaborati.

1. Determinare se il ventilatore deve essere acceso per il raffreddamento in base al spessore del materiale di tenuta. (Dovrebbe essere acceso per uso comune polietilene ecc. pellicole di plastica monostrato).

2. La parte sigillante del sacchetto deve essere allineata e distesa in piano. Spingere il luogo di regolazione per i lati di tenuta in e al momento, quando la parte viene afferrato dalle trecce di tenuta e si muove autonomamente in avanti, senza spingere o l'arresto né l'inserimento o l'estrazione con la forza possono essere eseguiti; altrimenti potrebbero verificarsi sigillature irregolari o guasti.

MODO PER CAMBIARE IL TIPO ORIZZONTALE IN QUELLO VERTICALE

(1). Installare due treppiedi e due travi orizzontali con viti M4, il la parte concava del treppiede è rivolta verso l'interno mentre quella della trave è rivolta verso il basso.

(2). Allentare la manopola di regolazione dell'ingresso-uscita della stazione del trasportatore e tirare la stazione fuori, quindi togliere la manopola e le viti di fissaggio quadrate per estrarre la stazione.

(3). Montare la stazione sul treppiede verticale e stringere la manopola di fissaggio.

(4). Estrarre l'asse corto orizzontale e installare l'asse lungo orizzontale e il sedile dell'ombrello.

(5). Inserire l'asse lungo nel foro assiale sulla macchina e il supporto orizzontale nel supporto verticale, installare e serrare l'altezza manopola di regolazione.

(6). Posizionare verticalmente la macchina sigillatrice per la sigillatura verticale.8. MODO PER MANUTENZIONE E RIPARAZIONE

(1). Modo di mantenere

a). Spingere la ruota motrice verso B ed estrarre la treccia di tenuta. b). Sostituire con una nuova treccia e installare la cinghia di comando superiore e inferiore. c). Riporre la ruota motrice, il riscaldatore e il radiatore nelle loro posizioni originali.

posizioni. d).

Accendere l'alimentazione per far ruotare la puleggia e la trasmissione della treccia per spostare, quindi avviare una prova. La deviazione del bordo, se presente, sulla treccia di tenuta può essere regolato tramite la vite sulla ruota motrice. e). Installare la protezione di sicurezza, quindi è possibile eseguire il funzionamento continuo dopo riscaldamento. g). Per prolungare la durata della treccia di tenuta, prima di arrestando la macchina, riportare il disco rotante di regolazione della temperatura in posizione zero e accendere il ventilatore, in quel momento, il puntatore della temperatura inizia lentamente a cadere ma la treccia di tenuta è ancora in funzione. Non può essere fatto per spegnere il ventilatore, l'interruttore di alimentazione principale ecc. fino a quando il la temperatura scende sotto i 100 °C in pochi minuti.(2). Caso turbo:

Come unità turbo e vite senza fine sigillata complessiva, la cassa del turbo ha le caratteristiche di basso rumore, grande potenza ecc., oliato con 50g 20#oilonly una volta al mese e pulito e mantenuto solo una volta all'anno calcolato per 8 ore a turno generale quando in uso. Bisogna fare attenzione a mantenere pulito l'interno del caso in cui si esegue la manutenzione per evitare la comparsa di rumore.

DIFETTI COMUNI E SOLUZIONI

Problema	Motivo	Soluzione
La cinghia di tenuta è fuori pista	L'albero della ruota motrice non è parallelo all'albero della ruota condotta	Regolare le due viti di regolazione sulla ruota motrice supporto fino a quando la sigillatura non avviene nella posizione corretta.
La cinghia di tenuta si rompe facilmente	1.Troppa tensione su cinghia di tenuta2. La cinghia di tenuta è fuori traccia3. Piega sulla cinghia di tenuta4. pellicola adesiva o altro sporco attaccato alla cinghia di tenuta superficie5. La cinghia di tenuta è facile da bruciare	1. Regolare la vite di regolazione verticale sul supporto della ruota motrice, in modo da rendere la cinghia di tenuta meno sciolto.2. (vedi punto sopra)3. Nessuna piega sulla cinghia di tenuta.4. Pulire la superficie in tempo5.la distanza tra due blocchi riscaldanti è troppo piccola o la temperatura è troppo alta
La goffratura non è chiaro	1. La rotella di goffratura è usurata fuori2.Premendo la molla la ruota di goffratura non è serrato a sufficienza.	1. Sostituire la ruota di goffratura2. Regolare il serraggio della rotella di goffratura primavera
C'è resistenza quando la sigillatura la cinghia trasporta	La distanza tra blocchi riscaldanti o raffreddanti i blocchi sono troppo piccoli, il l'attrito è eccessivo.	Regolare correttamente la distanza tra le cinghie di tenuta, che dovrebbe essere circa dello spessore di sacchetto di imballaggio in uno strato, in modo che non solo garantisca una tenuta forte e una stampa chiara, ma non faccia le due estremità della tenuta parte si estende troppo.
C'è un blocco o pieghevole fenomeno quando la borsa da imballaggio è trasmesso a ruota di pressione o rotella di goffratura	Troppa pressione causata premendo la rotella o goffratura ruota	1. Regolare la rotella di pressione o la rotella di goffratura alla pressione adeguata, in modo da realizzare il gioco tra due nastri di tenuta avere uno spessore di circa imballaggio borsa in uno strato in modo da non solo garantire la tenuta forte e la stampa chiara, ma non fai estendere anche le due estremità della parte di tenuta lungo.2. Dopo la regolazione, regolare la vite di limitazione sdoganamento.
Il nastro trasportatore è fuori pista	L'albero del rullo motore non è parallelo all'albero del rullo condotto.	Regolare due viti di regolazione per l'albero del rullo condotto (albero posteriore) sul trasportatore.
Nastro trasportatore e cinghia di tenuta non mossa sincronicamente	Troppa poca tensione su nastro trasportatore.	1. Tendere correttamente la catena dell'albero del rullo di trasmissione (albero anteriore) e dell'albero centrale.2. Tendere correttamente il nastro trasportatore

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito con i normali rifiuti domestici, ma deve essere portato in un apposito contenitore punto di riciclaggio di apparecchiature elettriche ed elettroniche

MODELLO E PARAMETRI

Modello		900MLP/900MLSPotenza nomina
Voltaggio	230V/50Hz, 110V/60Hz	230V/50Hz, 110V/60Hz
Velocità di sigillatura	0~16 m/min	0~16 m/min
Larghezza di tenuta	6~12mm 6~12mm
Controllo della temperatura allineare	0~300(ÿ)(Regolabile in continuo)	0~300(ÿ)(Regolabile in continuo)
Distanza dalla sigillatura centro al tavolo trasportatore	10~40 (millimetri)	150~270 (millimetri)
Dimensione(LXPXA)	555*345*265mm	555*330*565mm

Riferimento ai parametri di prova del sacchetto della macchina sigillatrice 900
Nome	Tipo	Materiale	Risultato della	prova di spessore	Temperatura
Bustina di tè	Bifacciale	Carta velina+PE	0,26 mm	200ÿ	Sigillabile
Foglio di alluminio borsa	Bifacciale	PE+Alluminio Rivestito	0,18 mm	190ÿ	Sigillabile
Borsa con cerniera	Bifacciale	PE+PET+Alluminio Rivestito	0,16 mm		Sigillabile170ÿ
Borsa con cerniera	Bifacciale	PE+PET+Alluminio Rivestito	0,2 mm	185ÿ	Sigillabile
Foglio di alluminio borsa	Bifacciale	PE+Alluminio Rivestito	0,14 mm	175ÿ	Sigillabile
Cerniera in alluminio Saccheto di alluminio	Bifacciale	PE+Alluminio Rivestito	0,14 mm	175ÿ	Sigillabile
Borsa fatta a mano	Bifacciale	OPP+CPP+Tessuto Carta	0,24 mm	190ÿ	Sigillabile
Bustina di tè	Mezzo bifacciale e quattro lati di lato	Alluminio puro	0,2 mm	200ÿ	Sigillabile
Bustina di tè	Mezzo bifacciale e quattro lati di lato	Carta Kraft+Puro Alluminio	0,24 mm	220ÿ	Sigillabile
Forza della cerniera Sacchetto di carta	Bifacciale	BOPP+CPP+Kraft Carta	0,28 mm	200ÿ	Sigillabile
Borsa fatta a mano	Bifacciale	SU+CPP	0,1 mm	150ÿ	Sigillabile
Cerniera in alluminio Sacchetto di alluminio	Mezzo bifacciale e quattro lati di lato	Alluminio puro	0,28 mm	220ÿ	Sigillabile
Bastoncino di caffè Foglio di alluminio borsa	Bifacciale	Alluminio puro	0,18 mm	220ÿ	Sigillabile
Foglio di alluminio borsa	Bifacciale	Alluminio puro	0,24 mm	210ÿ	Sigillabile
Alluminio alimentare Saccheto di alluminio	Bifacciale	PET+Alluminio puro	0,2 mm	225ÿ	Sigillabile
Caramella Borsa fatta a mano	Bifacciale	SU+CPP	0,1 mm	150ÿ	Sigillabile
Caramella Borsa fatta a mano	Bifacciale	SU+CPP	0,08 mm	140ÿ	Sigillabile
Caramella Borsa fatta a mano	Bifacciale	PE+Alluminio Rivestito	0,1 mm	150ÿ	Sigillabile
Torta di lunaBorsa fatta a mano	Bifacciale	SU+CPP	0,09 mm	150	Sigillabile
Torta di lunaBorsa fatta a mano	Bifacciale	SU+CPP	0,08 mm	150	Sigillabile
Borsa fatta a mano	Bifacciale	SU+CPP	0,09 mm	150	Sigillabile
Sfogliatina al tuorio d'uovoBorsa fatta a mano	Bifacciale	SU+CPP	0,09 mm	150	Sigillabile
Foglio di alluminioborsa	Bifacciale	PE+foglio di alluminio	0,16 mm		Sigillabile170
Bustina di tè	Mezzobifacciale equattro lati di lato	PE+foglio di alluminio	0,15 mm	170	Sigillabile
Bustina di tè	Mezzobifacciale equattro lati di lato	PE+foglio di alluminio	0,12 mm	170	Sigillabile
CaramellaBorsa fatta a mano	Mezzobifacciale equattro lati di lato	SU+CPP	0,12 mm	170	Sigillabile
ColoratoFoglio di alluminioborsa	Bifacciale	PE+foglio di alluminio	0,16 mm	180	Sigillabile
Vuoto liscioborsa	Bifacciale	PE+PET	0,16 mm	180	Sigillabile
Cerniera in alluminioSacchetto di alluminio	Mezzobifacciale equattro lati di lato	Alluminio puro	0,3 mm	230	Sigillabile
Cerniera in alluminioSacchetto di alluminio	Mezzobifacciale equattro lati di lato	Alluminio puro	0,33 mm	230	Sigillabile
Sacchetto elettrostatico	Bifacciale	PCP	0,14 mm	180	Sigillabile
Alluminio alimentareSacchetto di alluminio	Bifacciale	PET+Alluminio puro 0,22 mm		225	Sigillabile
VuotoFoglio di alluminioborsa	Bifacciale	PET+Alluminio puro 0,18mm		200	Sigillabile
Sacchetto del pane	Mezzobifacciale equattro lati di lato	PCP	0,13 mm	200	Sigillabile
Sacchetto del pane	Mezzobifacciale equattro lati di lato	PCP	0,14 mm	200	Sigillabile
Bustina di tè	Mezzo	Alluminio puro	0,2 mm	200	Sigillabile

	bifacciale e quattro lati di lato
Bustina di tè	Mezzo bifacciale e quattro lati di lato	Alluminio puro	0,19 mm	200ÿ	Sigillabile
Vuoto Yin-Yang Foglio di alluminio borsa	Bifacciale	PET+Alluminizzazione	0,2 mm	200ÿ	Sigillabile
Vuoto per cereali borsa	Bifacciale	PE+PET	0,26 mm	170ÿ	Sigillabile
Borsa piatta	Bifacciale	CPE	0,9 mm		Non sigillabile
Borsa con cerniera	Bifacciale	PVC	0,24 mm		Non sigillabile
Borsa piatta	Bifacciale	PE+SU	0,04 mm		Non sigillabile
Borsa piatta	Bifacciale	SU	0,08 mm		Non sigillabile
Borsa piatta	Bifacciale	PP	0,05 mm		Non sigillabile
Borsa piatta	Bifacciale	PE+SU	0,09 mm		Non sigillabile
Nota: poiché lo spessore effettivo del materiale della borsa non è uniforme, solo per il debug di riferimento funzione, può essere regolata in base al riferimento.
