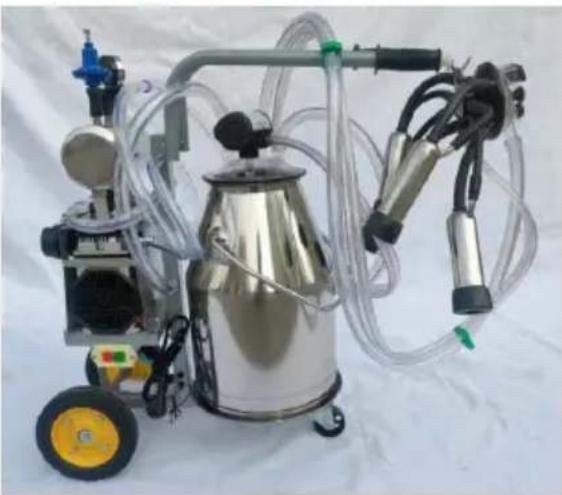

9JYZ-1 - Mungitrice automatica Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	9JYZ-1
Categoria	Mungitrice automatica
Materiale del secchio	Acciaio inossidabile
Capacità del secchio del latte	25 L
Pulsazione	60-80 pulsazioni/min
Grado di vuoto operativo	0,045 ~ 0,05 MPa
Potenza	550 W
Tensione di ingresso	120 V (60 Hz) per Nord America, 220-240 V (50/60 Hz) per UE
Temperatura di esercizio	-10 °C a 40 °C
Livello di rumore	≤ 80 dB
Colore	Argento
Peso	Circa 25 kg (stima)
Dimensioni (circa)	Circa 80 × 40 × 60 cm
Funzioni principali	Mungitura meccanica delle vacche con pulsatore e vuoto regolabile
Manutenzione e pulizia	Pulizia quotidiana mediante circolazione d'acqua e detergenti; disinfezione regolare
Sicurezza	Protezione contro le perdite, allarme acqua, separatore di vapore
Parti di ricambio e riparabilità	Ricambi disponibili (tubi, tazze, pulsatore, ecc.); supporto tecnico tramite Vevor
Informazioni generali	Conforme FCC e direttiva RAEE; uso professionale agricolo

Domande frequenti - 9JYZ-1 Vevor

Qual è la tensione di alimentazione richiesta per il Vevor 9JYZ-1?

Per il Nord America, richiede 120 V, 60 Hz; per l'Unione Europea, 220-240 V, 50/60 Hz.

Come regolare il livello di vuoto sulla mungitrice?

Utilizzare la valvola di regolazione della pressione: ruotarla in senso orario per aumentare il vuoto e in senso antiorario per ridurlo. Il vuoto ottimale è compreso tra 0,045 e 0,05 MPa.

Qual è la capacità del secchio del latte del 9JYZ-1?

Il secchio del latte ha una capacità di 25 litri ed è in acciaio inossidabile.

Quanto dura una sessione di mungitura con questa macchina?

In media, la mungitura dura 3-5 minuti per vacca, contro 10-15 minuti a mano.

Come pulire la macchina dopo l'uso?

Dopo la mungitura, pulire la griffe, il tubo del latte e la tanica del latte. Utilizzare acqua pulita, poi un detergente alcalino o acido a 70 °C in circolazione, e risciacquare con acqua fredda. Asciugare tutto prima della conservazione.

Quali accessori sono inclusi con il Vevor 9JYZ-1?

La confezione include: 1 corpo macchina, 2 ruote grandi, 1 separatore di gruppo, 3 tubi d'aria in PVC, 1 maniglia, 1 tubo lungo, 1 pulsatore, 1 gruppo di tazze da mungitura, 1 secchio del latte, 1 vacuometro, 1 valvola di regolazione, 1 silenziatore, 1 ruota universale, 1 telaio, 4 tettarelle, 1 spazzola, 1 paio di guanti e 4 tubi d'aria corti.

È sicuro utilizzare la macchina con tempo umido?

No, non utilizzare la macchina in luoghi umidi o bagnati. Non esporla alla pioggia. Assicurarsi che l'alimentazione sia dotata di un protettore contro le perdite.

Cosa fare se scatta l'allarme acqua?

L'allarme indica che l'acqua è entrata nel ripiano. Arrestare immediatamente la macchina e rimuovere l'acqua prima di continuare.

Qual è il livello di rumore della macchina?

Il livello di rumore è inferiore o uguale a 80 dB, paragonabile a una conversazione normale o a un aspirapolvere.

Come ottenere assistenza tecnica o un ricambio?

Visita il sito www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico. Utilizzare solo ricambi identici.

MANUALE UTENTE 9JYZ-1 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

ISTRUZIONI PER LA MUNGITRICE

Avvertenze e precauzioni di sicurezza

Simbolo	Descrizione del simbolo
	Avvertenza - Per ridurre il rischio di lesioni, gli utenti devono legi attentamente il manuale.
	Corrente alternata
	Questo simbolo, posto prima di un commento sulla sicurezza, indi tipo di precauzione, avvertenza o pericolo. Ignorare questo avvertin potrebbe provocare un incidente. Per ridurre il rischio di lesioni, in elettrocuzione, seguire sempre le raccomandazioni riportate di segui
	Avvertenza: assicurarsi di indossare guanti quando si utilizza quest prodotto.
	Nota
	Informazioni FCC:Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dis deve accettare qualsiasi interferenza ricevuta, comprese le interfere che potrebbero causare un funzionamento indesiderato.
	Informazioni sullo smaltimento:Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tu accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i rifiuti domestici, ma devono essere portati in un punto di r per il riciclaggio di dispositivi elettrici ed elettronici .

AVVERTENZA: quando si utilizza la macchina, è necessario osservare le precauzioni di sicurezza di base.

Devono essere sempre seguite per ridurre il rischio di lesioni personali e danni alle apparecchiature.

AVVERTIMENTO: Leggere tutte le istruzioni prima di utilizzare questo strumento e conservare tutti gli avvisi e le istruzioni per riferimento futuro!

AVVERTIMENTO: Non toccare l'interruttore di alimentazione e le altre parti elettriche con le mani bagnate.

AVVERTIMENTO: L'alimentatore collegato a questa apparecchiatura deve essere dotato di un dispositivo di protezione dalle perdite.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare la macchina in luoghi umidi o bagnati. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare la macchina in presenza di gas o liquidi infiammabili.
3. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro. Non lasciare che maneggino macchine, utensili o prolunghe. Questa macchina può essere utilizzata da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se hanno ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e ne comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. I bambini non devono effettuare la pulizia e la manutenzione senza supervisione.
4. Conservare l'attrezzatura inutilizzata. Quando non viene utilizzata, la macchina deve essere conservata in un luogo asciutto per evitare la formazione di ruggine. Chiudete sempre a chiave le macchine e tenetele fuori dalla portata dei bambini.
5. Non forzare la macchina. Farà il lavoro meglio e in modo più sicuro alla velocità per cui è stato previsto. Non utilizzare accessori inappropriati per superare la capacità della macchina.
6. Non modificare questa macchina né utilizzarla per scopi non previsti.
7. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli poiché potrebbero impigliarsi nelle parti in movimento. Durante il lavoro si consigliano indumenti protettivi, elettricamente non conduttivi e calzature antiscivolo. Indossare una copertura restrittiva per contenere i capelli lunghi.
8. Mantenere le macchine con cura. Mantenerle affilate e pulite per prestazioni migliori e più sicure. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori. Ispezionare periodicamente i cavi della macchina e, se danneggiati, farli riparare da un tecnico autorizzato. Le maniglie devono essere sempre mantenute pulite, asciutte e prive di olio e grasso.
9. Scollegare l'alimentazione. Scollegare la macchina quando non viene utilizzata.
10. Evitare avviamenti involontari. Assicurarsi che l'interruttore sia in posizione spenta quando non in uso e prima di collegarlo.
11. Stai attento. Guarda cosa stai facendo e usa il buon senso. Non utilizzare alcuna macchina quando sei stanco.
12. Verificare la presenza di parti danneggiate. Prima di utilizzare qualsiasi macchina, qualsiasi parte danneggiata deve essere controllata attentamente per determinare che funzionerà correttamente e svolgerà la funzione prevista.

Controllare l'allineamento e l'inceppamento delle parti mobili, eventuali parti rotte o dispositivi di montaggio e qualsiasi altra condizione che possa influire sul corretto funzionamento. Qualsiasi parte danneggiata deve essere adeguatamente riparata o sostituita da un tecnico qualificato. Non utilizzare la macchina se uno degli interruttori non si accende e spegne correttamente.

1. Proteggersi dalle scosse elettriche. Evitare il contatto del corpo con superfici messe a terra come tubi, radiatori, fornelli e armadietti di frigoriferi.
2. Parti di ricambio e accessori. Durante la manutenzione utilizzare solo pezzi di ricambio identici. L'uso di qualsiasi altra parte annullerà la garanzia. Utilizzare solo accessori destinati all'uso con questa macchina. Gli accessori approvati sono disponibili presso VEVOR.
3. Non utilizzare la macchina sotto l'effetto di alcol o droghe. Leggi le etichette di avvertenza sulle prescrizioni per determinare se il tuo giudizio o i tuoi riflessi sono compromessi durante l'assunzione di farmaci. In caso di dubbi, non utilizzare la macchina.

Nota: le prestazioni di questa macchina (se alimentata dalla tensione di linea) possono variare a seconda delle variazioni della tensione di linea locale. Anche l'utilizzo di una prolunga può influire sulle prestazioni della macchina.

Avvertenza: le avvertenze, le precauzioni e le istruzioni descritte nel presente manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere incorporati in questo prodotto, ma devono essere forniti dall'operatore.

Misure di sicurezza:

Prima di utilizzare questa attrezzatura, è necessario conoscerne le prestazioni e i punti di sicurezza.

1. La tensione e la potenza utilizzate devono essere conformi ai requisiti dell'apparecchiatura. L'alimentazione dovrebbe avere una linea di protezione di terra affidabile e altre misure di protezione di sicurezza. Se si utilizza la pompa per vuoto trifase, prestare attenzione al senso di rotazione del motore.
2. La manutenzione quotidiana, lo smontaggio e la pulizia in determinati periodi devono essere conformi alle norme del manuale di istruzioni. Utilizzare strumenti adeguati per installare o smontare l'apparecchiatura per evitare danni.
3. La macchina è dotata di un separatore di vapore per evitare che il liquido penetri nella pompa del vuoto e danneggi la pompa. Il vacuometro e la valvola di regolazione della pressione sono più intuitivi se installati sul separatore di vapore.

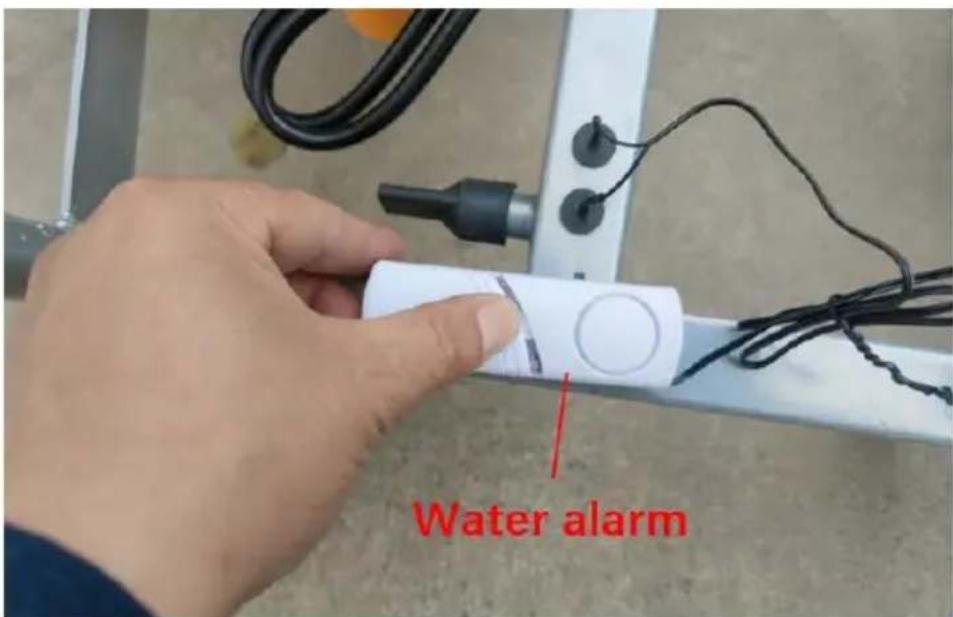

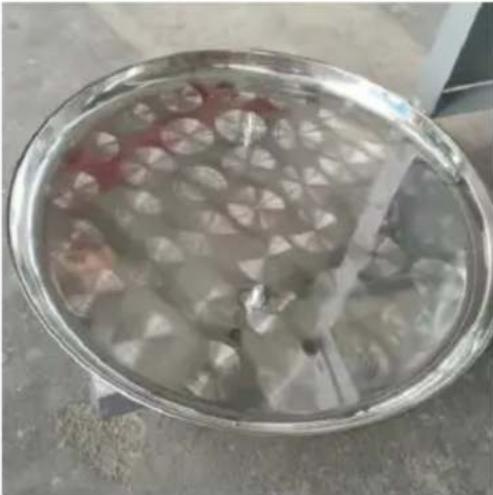

1. La mungitrice è dotata di allarme acqua. Quando suona l'allarme, significa che è entrata acqua nello scaffale e deve essere immediatamente fermata.

Modello	9JYZ-1
Tensione di ingresso	Nord America: 120 V 60 Hz
	Unione Europea: 220~240 V 50 Hz
Materiale della benna	Acciaio inossidabile
Secchio di mungitura	25 l
Tempi di pulsazione	60~80/min
Grado di vuoto operativo	0,04 5~0,05 MPa
Energia	550 W
Temperatura di lavoro	-10°C~40°C
Livello di rumore	≤80dB
Colore	Argento

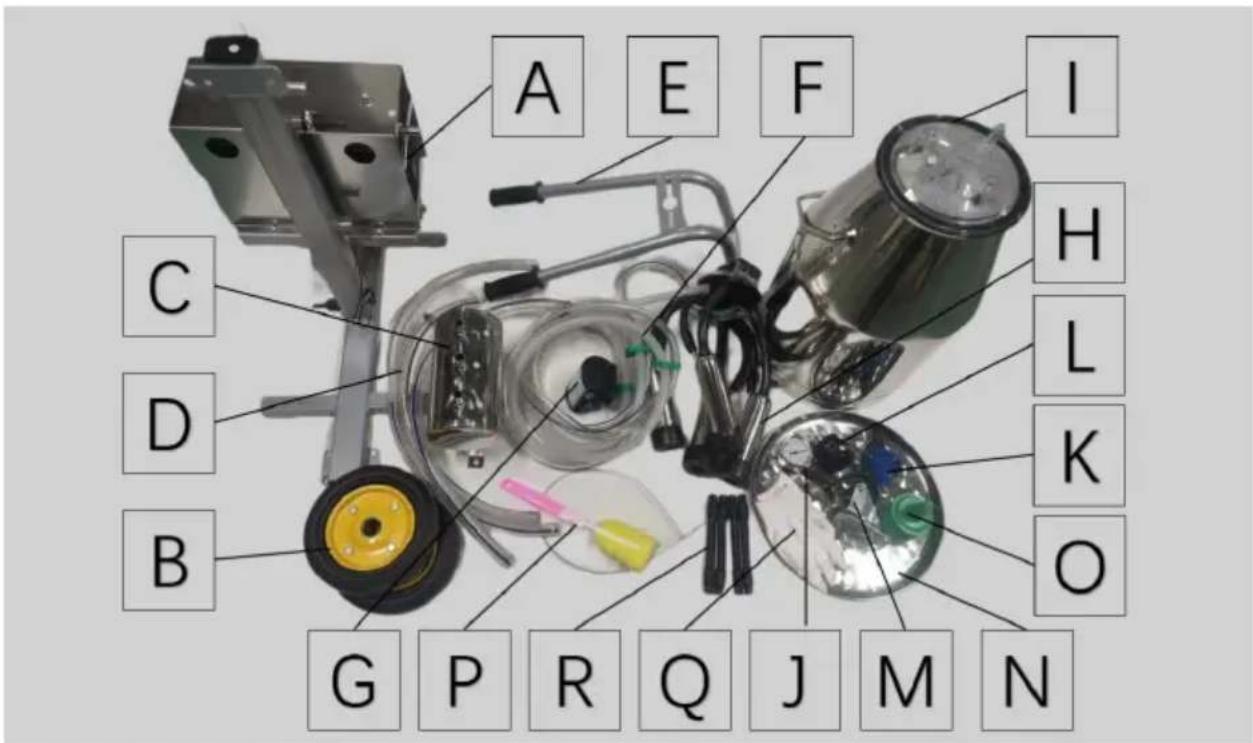

Elenco delle parti

Numero	Nome del prodotto	Quantità
UN	Ospite	1
B	Grande ruota	2
C	Separatore della squadra S	1
D	Tubo dell'aria in PVC	3
E	Maniglia	1
F	Tubo lungo	1
G	Pulsatore	1
H	Gruppo tazze di mungitura	1
IO	Secchio del latte	1
J	Vacuometro	1
K	Valvola di regolazione	1
I	Silenziatore	1
M	Ruota universale	1
N	C hassis	1
O	B aby piumino	4
P	Pennello in omaggio	1
Q	Guanti gratuiti	1
R	Tubo dell'aria corto gratuito	4

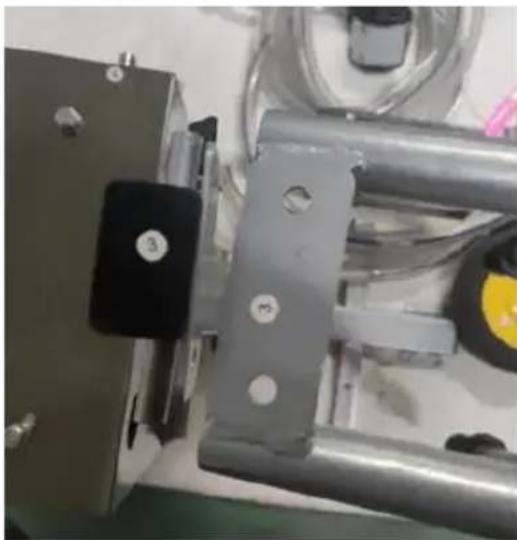

Schema di assemblaggio

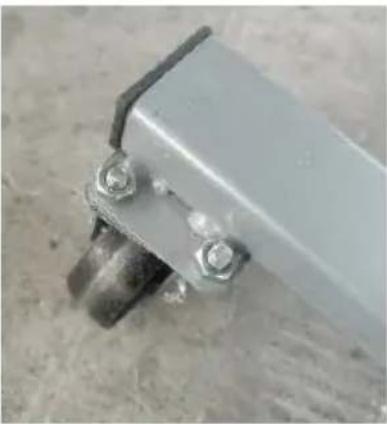

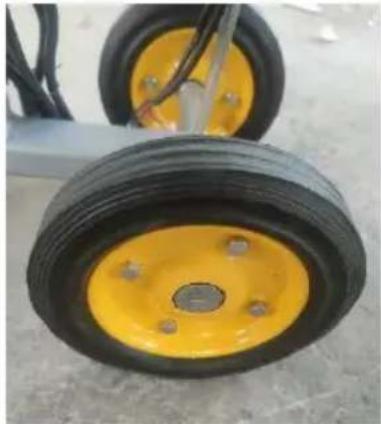

Passaggio 1: installare la ruota grande		Passaggio 2: installare la ruota universa

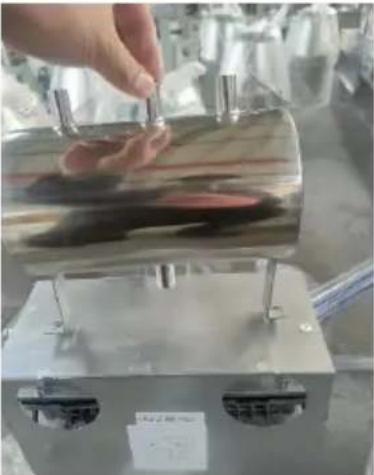

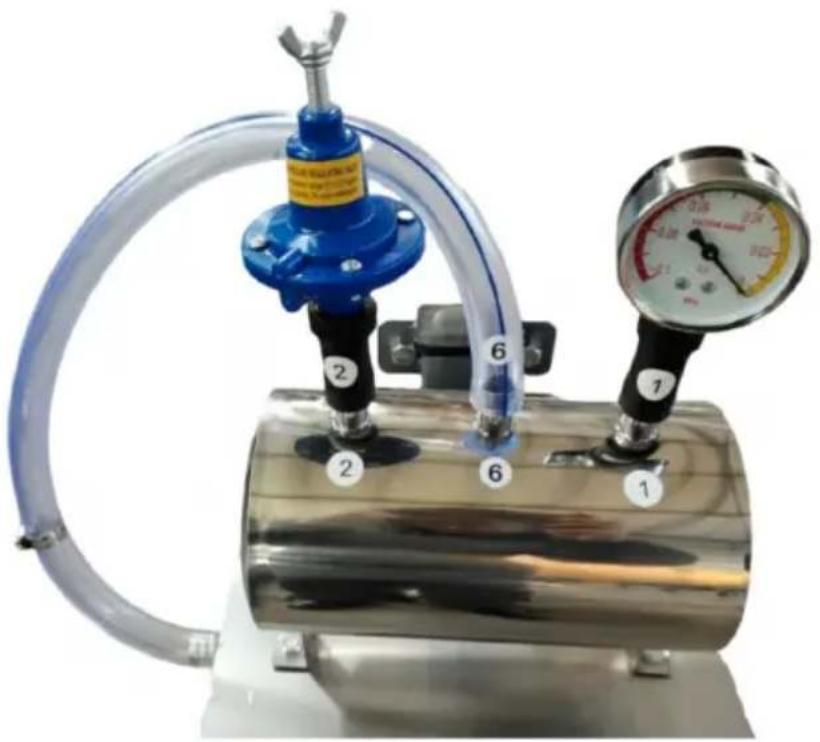

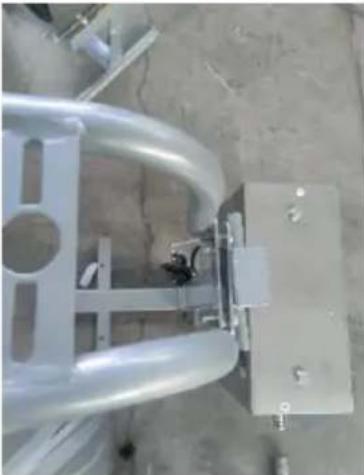

Passaggio 3: installare la maniglia		Passaggio 4: installare il separatore di vapore
Passaggio 5: installare lo chassis		Passaggio 6: installare il secchio del lat il set di tazze

1. Durante l'installazione, collegare i componenti con lo stesso numero (L'etichetta è solo a scopo illustrativo).
2. Gli utenti devono preparare una chiave da 12-14.

Il metodo e l'ordine corretti di mungitura:

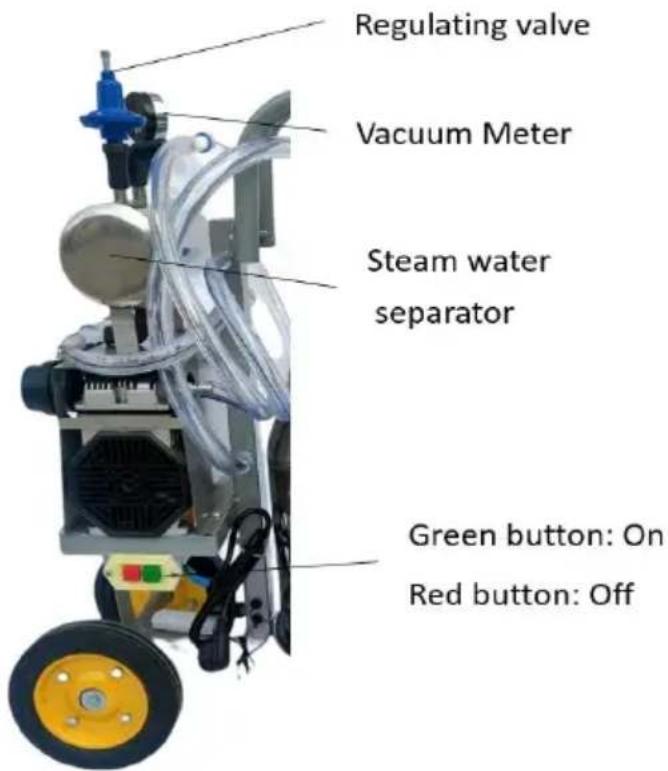

8. Operazione di mungitura: metodo

(1) Accendere la mungitrice. Quindi, spegnere l'interruttore del vuoto del serbatoio del vuoto e avviare la pompa del vuoto. Quindi il dito del vacuometro si alza stabilmente.

(2) La pressione del vuoto aumenta regolando la "valvola di regolazione pressione" in senso orario; la pressione del vuoto si riduce regolando la "valvola di regolazione della pressione" in senso antiorario. Regolare la pompa del vuoto sulla posizione normale del grado di vuoto (0,045~0,05 MPa), accendere l'interruttore della pompa del vuoto, quindi è possibile iniziare a mungere.

2. L'ordine di mungitura

(1) La preparazione di mungitura

A. Pulisci il petto e la tettarella della mucca, quindi asciugala. Faresti meglio pulire la tettarella con acqua con un biocida.

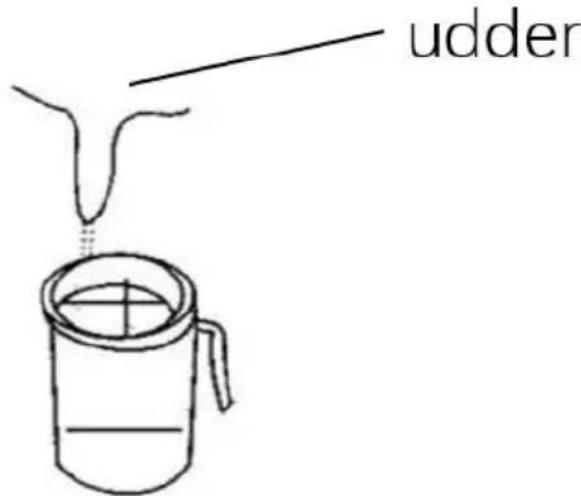

B. Prima di coprire la tazza del latte, mungi a mano 2-3 volte. Quindi metti la tettarella nell'apposita tazza per osservare se la tettarella è normale.

C. Pulisci e fai asciugare il petto e la tettarella della mucca. Dopo aver constatato che la tettarella è normale, dovresti coprire l'artiglio in 1 minuto.

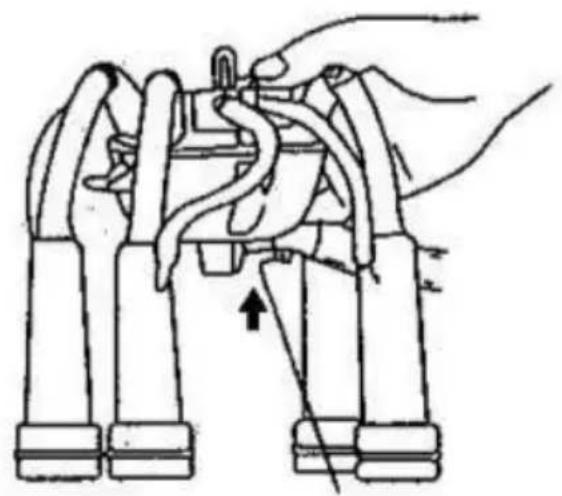

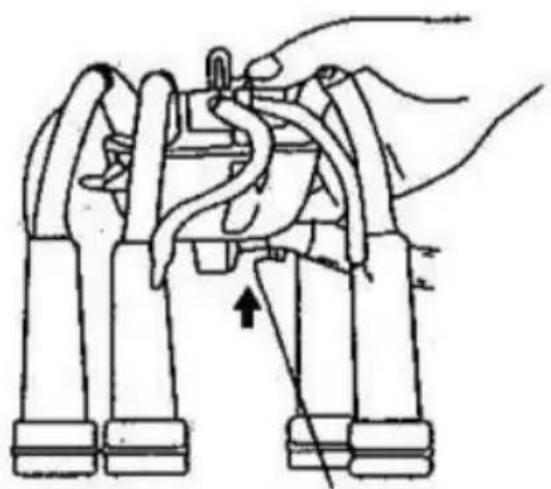

(2) Metodo di copertura della tazza del latte

A. Per prima cosa, tenere l'artiglio in posizione orizzontale e far cadere in modo naturale i 4 pezzi della fodera di mungitura. Quindi, il rivestimento di mungitura può chiudere le 4 bocche degli artigli grazie alla gravità della tazza in acciaio inossidabile. Successivamente, tieni l'artiglio in posizione orizzontale, metti l'artiglio sotto il petto della mucca e apri l'interruttore dell'artiglio con l'indice della mano, che dovrebbe sempre tenere l'artiglio in posizione orizzontale. (Se l'artiglio si sta abbassando, farà fuoriuscire l'aria dal rivestimento di mungitura nel lato declinante per influenzare le normali prestazioni della mungitrice.)

B. Tenere la testa della tazza del latte con il pollice, l'anulare e l'ultimo dito dell'altra mano e lasciare che l'indice e il medio guidino la tettarella inserita

nel rivestimento di mungitura. Metti la tazza in acciaio inossidabile in posizione verticale. Prima di farlo, è necessario smontare il tubo di gomma sul fondo (rivestimento di mungitura) per garantire che la tazza in acciaio inossidabile non fuoriesca dall'aria quando la si mette in posizione verticale, quindi coprire rapidamente il rivestimento di mungitura sulla tettarella. (Se la mucca ha una tettarella che non può mungere, è necessario utilizzare lo speciale cappuccio di gomma nell'imboccatura della tazza per il latte per evitare la fuoriuscita di aria.

C. Il tempo di mungitura di ogni mucca è diverso e di solito la mungitura dura 5-7 minuti. Quando vedete che i quattro capezzoli sono quasi terminati di mungere, afferrate la pinza con una mano e tiratela in avanti, in modo che possa raccogliere il latte rimasto nella zona posteriore del seno. Tirare di nuovo l'artiglio in avanti; se trovi che non c'è più latte, puoi togliere la tazza.

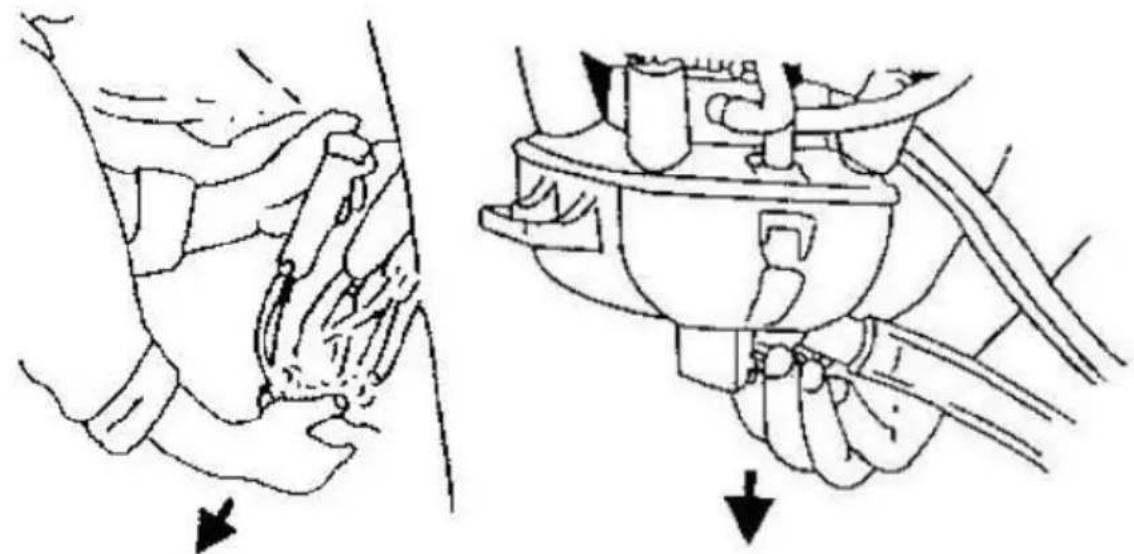

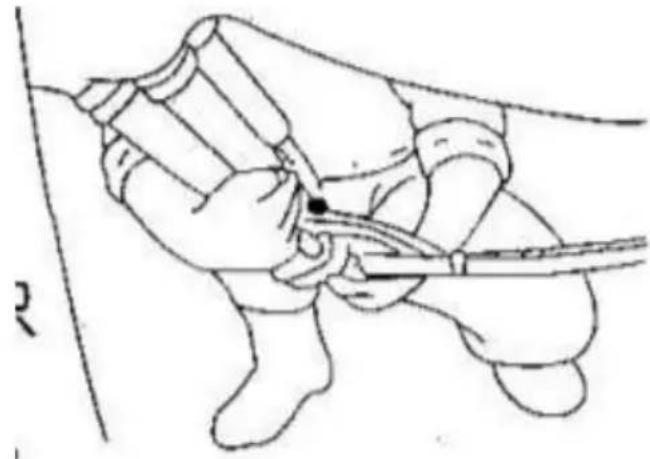

(4) Il metodo per prendere la coppa spento

UN. Quando i quattro capezzoli hanno finito di mungere, togliere subito la tazza.

Quando lo togli, dovresti abbassare l'interruttore dell'artiglio e chiudere l'aspirapolvere.

B. Una mano per chiudere l'interruttore del vuoto dell'artiglio e l'altra mano per tenere le quattro tazze del latte, estrarle in declino.

1. Si prega di non mungere dopo aver terminato la mungitura, altrimenti il seno della mucca si ammalerà.
2. Non è possibile abbassare l'artiglio in posizione verticale, altrimenti il vuoto residuo dell'artiglio danneggerà la tettarella. Dovresti tirare inclinandolo in modo che l'aria della tettarella fuoriesca riducendo il vuoto dell'artiglio, quindi tenerlo premuto in modo naturale.

La differenza tra la mungitura a macchina e la mungitura a mano:

1. Migliorare l'igiene del latte.

Mungitura con macchina: assorbire il latte direttamente in un barile di latte con chiusura disinfettante per evitare l'inquinamento.

Mungitura a mano: spara il latte nel barile di latte nell'aria e il latte sarà inquinato dalla polvere nella mucca o nell'aria.

1. Migliorare l'efficienza della mungitura.

Mungitura con macchina: la mungitura costerà 3-4 minuti.

Mungitura a mano: la mungitura costerà 10-15 minuti.

Si risparmierà 2/3 del tempo mungendo con la macchina anziché a mano.

1. Migliorare l'output.

Dopo diversi anni di utilizzo della mungitrice, è stato dimostrato che mungere con la macchina anziché a mano può migliorare la produzione del 5%.

Motivi:

(1) La mungitura tramite macchina può mungere quattro capezzoli contemporaneamente e il ritmo dello stile e della forza del pulsatore sono in un modo da poter adattare la mucca ad esso. Ed è positivo che la crescita delle mucche migliori la produzione. (2) Quando si munge a mano, poiché la forza e il ritmo del mungitore non sono unificati e lui può mungere solo due capezzoli alla volta, la mucca non si sente soddisfatta e ciò influenzerà la normale crescita della mucca, quindi la produzione di latte diminuirà.

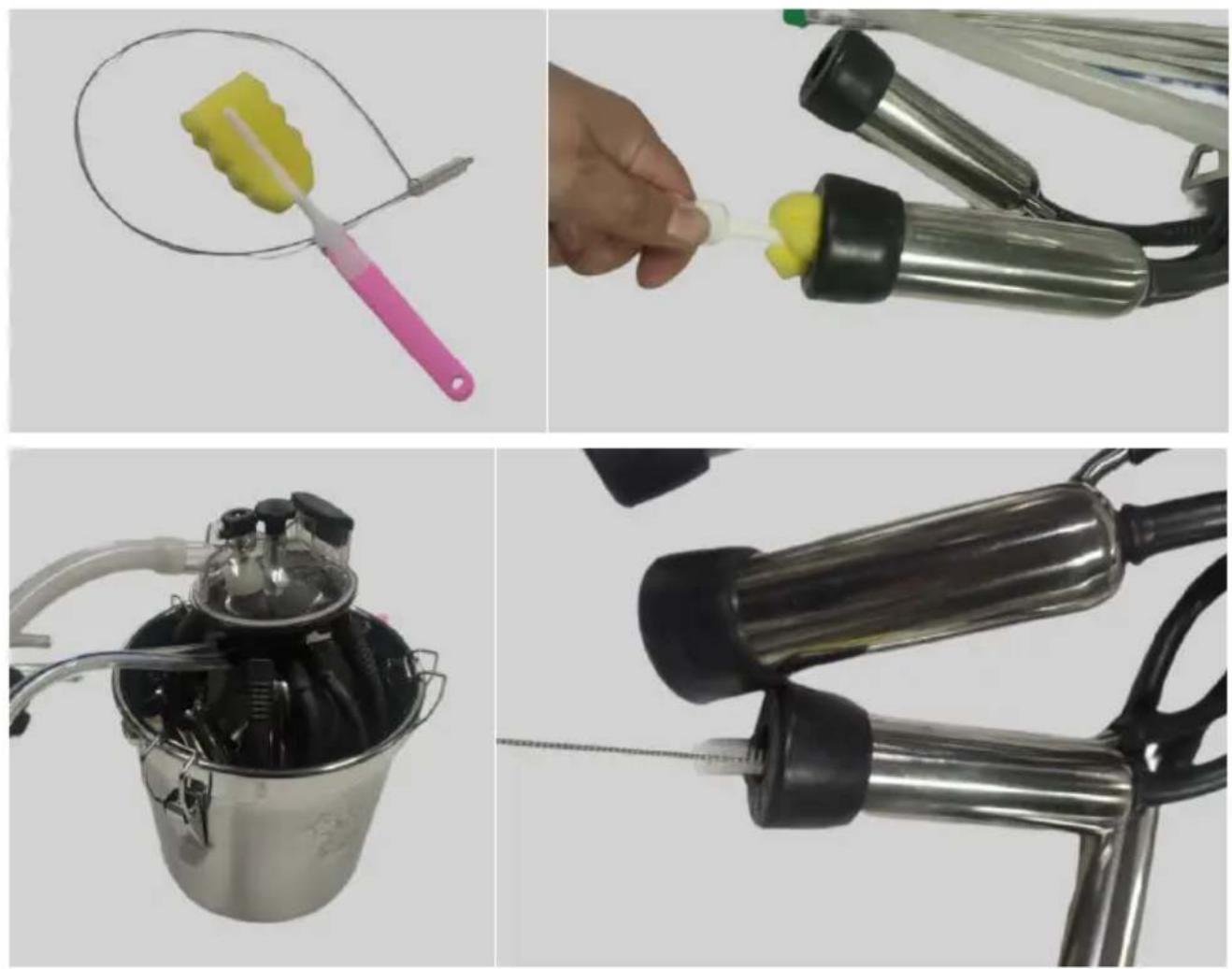

Metodo di pulizia:

Dopo aver terminato la mungitura, è necessario iniziare a pulire. Se non si pulisce subito l'attrezzatura di mungitura, i bacilli si propagheranno rapidamente.

L'ordine di pulizia (pulizia giornaliera):

1. Pulisci l'artiglio, il tubo del latte e il barile del latte con acqua.
2. Preparazione per la pulizia: utilizzare una pentola grande piena d'acqua, inserire l'artiglio nella pentola, accendere la pompa del vuoto e assorbire l'acqua nel barile del latte dall'artiglio. Spegnere l'interruttore del vuoto del serbatoio o vuoto, aprire il coperchio del barile del latte, quindi versare l'acqua.
3. Pulizia della circolazione del detergente: versare il detergente con lo spessore corretto in acqua a circa 70 °C e omogeneizzare, mettere l'artiglio nella pentola, aprire l'interruttore del vuoto per assorbire il detergente caldo nel barile del latte. Dopo l'assorbimento, versare nuovamente il detergente nella pentola, quindi far circolare l'assorbimento finché la temperatura non scende a 40 °C.
4. Pulire con acqua a temperatura normale 2-3 volte, assorbire l'acqua dall'artiglio nel barile del latte e pulire il detergente nell'attrezzatura.
5. Versare l'acqua, asciugarla e riporre l'attrezzatura di mungitura in un luogo pulito e privo di aria per il prossimo utilizzo.
6. Normalmente, i detergenti per alcalinità e acidità vengono utilizzati in modo circolare. Alcalinità per 3 giorni, quindi detergente per acidità per 1 giorno.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
