MANUALE UTENTE HM14095LCb Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Motore della pompa della piscina

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Motore della pompa della piscina

Si prega di leggere attentamente queste istruzioni per l'uso prima di iniziare a lavorare.

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro pro

AVVERTENZE E PRECAUZIONI DI SICUREZZA

1. La tensione, la frequenza e lo stile di cablaggio devono essere coerenti con targa del motore, la tensione di alimentazione deve essere mantenuta su più o meno il 5% del campo operativo nominale.
2. Non più di 1000 metri sul livello del mare.
3. La temperatura dell'aria ambiente non supera i 40 y.
4. Il motore deve disporre di un buon dispositivo di messa a terra
5. Prima dell'opzione è necessario misurare l'isolamento dell'avvolgimento della tabella megohm da 500 volt resistenza a terra e il suo valore dovrebbe essere superiore a 0,2 megaohm o a essere essiccato.
6. Prima di iniziare l'azione di trazione, l'albero deve avere una rotazione flessibile, senza attrito e collisioni, la corsa dovrebbe essere fluida e leggera, senza ristagni e il rumore, se riscontrato uno strano rumore, surriscaldamento, odore di bruciato, fumo o velocità lenta del fenomeno, dovrebbe spegnersi immediatamente alimentazione, ispezione di spegnimento, riparazione.
7. L'ambiente circostante deve mantenersi pulito, asciutto e in buone condizioni ventilato.
8. Controllare se il fissaggio del motore è serrato.
9. Manutenzione ordinaria del motore: scatola di derivazione elettrica parte dell'impianto elettrico i contatti devono essere mantenuti puliti e in buone condizioni, sia che si tratti dell'aria del motore tappo di ingresso, in modo da non compromettere la vita del motore. La manutenzione regolare dovrebbe essere un anno e mezzo, controllare il motore, rimuovere polvere, olio, grasso e abrasione.
10. Controllo del funzionamento del motore: quando il motore è in funzione, farlo sempre prestare attenzione se i dati di carico sono conformi ai requisiti, se il cuscinetto presenta fenomeni di calore e perdite, se riscontrati anormale o suono, deve essere fermato immediatamente per l'ispezione. Fino a viene identificato il guasto, non eseguire il test di avviamento.

INFORMAZIONI GENERALI

I motori della pompa della piscina sono tutti completamente testati e ispezionati in fabbrica prima spedizione. Possono verificarsi danni durante la spedizione e lo stoccaggio. Motori no correttamente accoppiato all'alimentazione e/o il carico non funzionerà

correttamente. Queste istruzioni sono intese come guida per identificare e eliminare questi problemi prima che vengano trascurati o causino ulteriori conseguenze danno.

ACCETTAZIONE

Controllare attentamente eventuali danni che potrebbero essersi verificati durante il trasporto. Se presente viene scoperto un danno o una carenza, non accettare fino a quando non viene appropriato viene annotata la fattura di trasporto. Eventuali danni scoperti dopo il ricevimento l'attrezzatura deve essere immediatamente denunciata al trasportatore.

MAGAZZINAGGIO

A. Mantenere i motori puliti

1. Conservare al chiuso
2. Mantenere coperto per eliminare la polvere e lo sporco presenti nell'aria.
3. Coprire le aperture per la ventilazione, i collegamenti dei condotti, ecc. per evitare ingresso di roditori, serpenti, uccelli e insetti, ecc.

B. Mantenere i motori asciutti

1. Conservare in un'area interna asciutta
2. Le oscillazioni di temperatura dovrebbero essere minime per evitare la formazione di condensa.
3. Si consiglia l'uso di riscaldatori d'ambiente per prevenire la formazione di condensa.
4. Trattare flange, alberi e raccordi non verniciati con un antiruggine.
5. Controllare la resistenza di isolamento prima di mettere in servizio il motore.
   (Consultare il produttore per le linee guida).

INSTALLAZIONE

DISIMBALLAGGIO E ISPEZIONE

Dopo aver disimballato, verificare eventuali danni che potrebbero essere stati subiti gestione. L'albero del motore dovrebbe girare liberamente a mano. Riparare o sostituire eventuali parti allentate o rotte prima di tentare di utilizzare il motore.

Verificare che il motore non sia stato esposto a sporco, sabbia o altro umidità eccessiva durante la spedizione o lo stoccaggio prima dell'installazione.

Misurare la resistenza di isolamento (vedi funzionamento). Pulisci e asciuga il avvolgimenti come richiesto.

Non avviare mai un motore che è stato bagnato senza averlo accuratamente pulito essiccato.

SICUREZZA

I motori devono essere installati, protetti e dotati di fusibili in conformità con ultima edizione del National Electrical Code, pubblicazione standard NEMA n. MG 2 e codici locali.

INFORMAZIONI TECNICHE:

Modello numero	HM14065LCb	HM14095LCb	HM16075LCb	HM14075LCb	HM16058LCb	HM16085ECb
Modelloflangia	56J	56J	56Y	56J	56Y	56Y
Potenza 0,75 HP	1,5 HP 1,5	HP 1,0 HP	1 HP 2,0 HP
nessun caricamentoenergia	460 W 460	W 350 W	460 W 350	W 460 W
	40ÿ 40ÿ	40ÿ 1.3		40ÿ40ÿ40ÿ
ATMSF	1,5		1.1	1.4	1.25	1.3
AMPLIFICATORE	8A(115IN) /4A(230IN)	13,6 A(115 V) /6,8 A(230 V)	12.8A(115IN) /6,4A(230 V)	9,8 A(114,9A(230 V)	9,0 A(115 V) /4,5 A(230 V)	7,8 A(235 V) /0 V)
AMPLIFICATORE (MAXCARICO)	10A(115 V) /5A(230IN)	17A(115 V) /8,5 A(230 V)	14A(115 V) /7A(230IN)	12,4 A(115 V) /6,2A(230 V)	11,0 A(115 V) /5,5 A(230 V)	10,2 A(230 V)
lanciaestensione	47,5-47,75M	metr,5-47,75M	23,01±0metri0,86 mm	47,5-47,75M	23,01±0metri0,86 mm	23,01±00,86 mm
ValutatoVelocità	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM
Voltaggio	AC115/230IN	AC115/230IN	AC115/230IN	AC115/230IN	AC115/230IN	AC230 V
Frequenza 60 Hz	60 Hz 60	Hz 60 Hz	60 Hz 60 Hz
Rotazione	CCW CCW CCW CCW CCW
Isolamento FF Rumoré F y65dB y65dB y70dB y65dB y70dB						F
Dimensione della filettatura	3/8-16FDC	3/8-16FDC	4-y10,8±0,38 mm	3/8-16FDC	4-y10,8±0,38 mm	4-y10,8±0,38 mm
al di fuoridiametro	ÿ142,5mm	ÿ142,5mm	ÿ164,0mm	ÿ142,5mm	ÿ164,0mm	ÿ164,0mm
Produzionedenti delle viti	7/16-20UNF-2A	7/16-20UNF-2A	1/2-20UNF-2A	7/16-20UNF-2A	1/2-20UNF-2A	1/2-20UNF-2A
Dente a vitelunghezza	14,3-17,85M	m14,3-17,85M	12,7 ± 0. \ 51 mm	14,3-17,85M	12,7 ± 0. \ 51 mm	12,7±0.51 mm

Schema elettrico del prodotto

Singola tensione (HM16085ECb)

SCHÉMA ELETTRICO-230V

TERMINAL BLOCK BACK RED STATOR RED CAPACITOR BLUE YELLOW YELLOW YELLOW YELLOW BLUE NEUTRAL LINE TERMINAL BLOCK FRONT THERMAL PROTECTOR

Cablaggio con specifica a doppia tensione

Precauzioni per l'installazione del

prodotto 1. Dopo aver ricevuto il prodotto, aprire l'imballaggio e rimuoverlo per verificarne l'aspetto per eventuali danni causati dal trasporto. Se l'imballaggio è danneggiato o il prodotto è danneggiato, contattare urgentemente il servizio clienti o la società di trasporti. Non installarlo volontariame

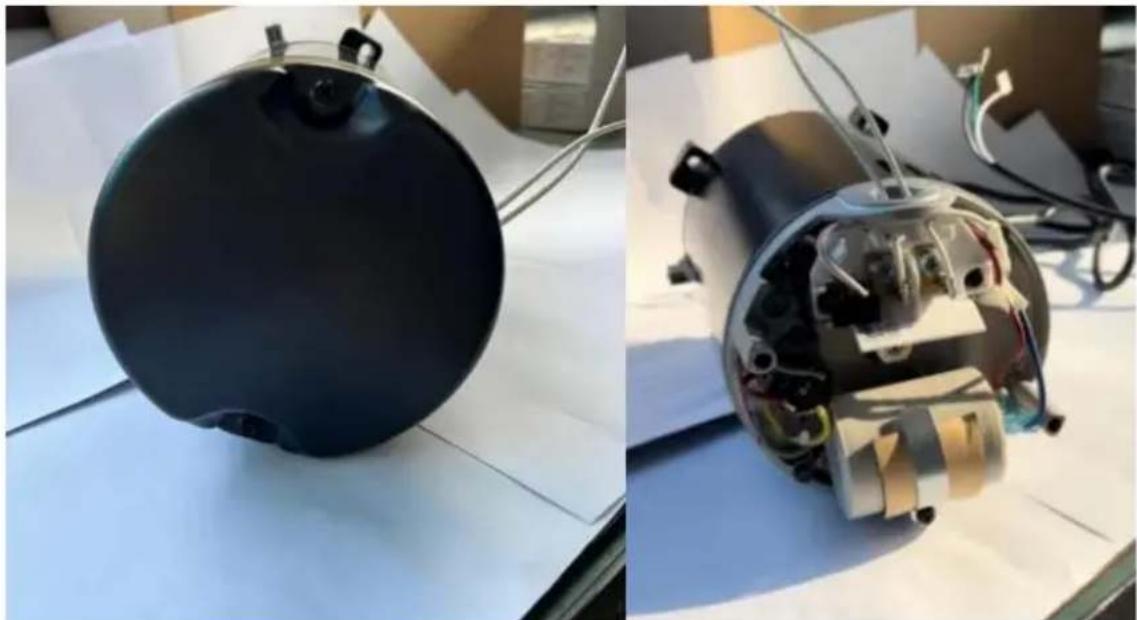

1. Se il prodotto è intatto, aprire il coperchio posteriore del motore come mostrato nello schema.

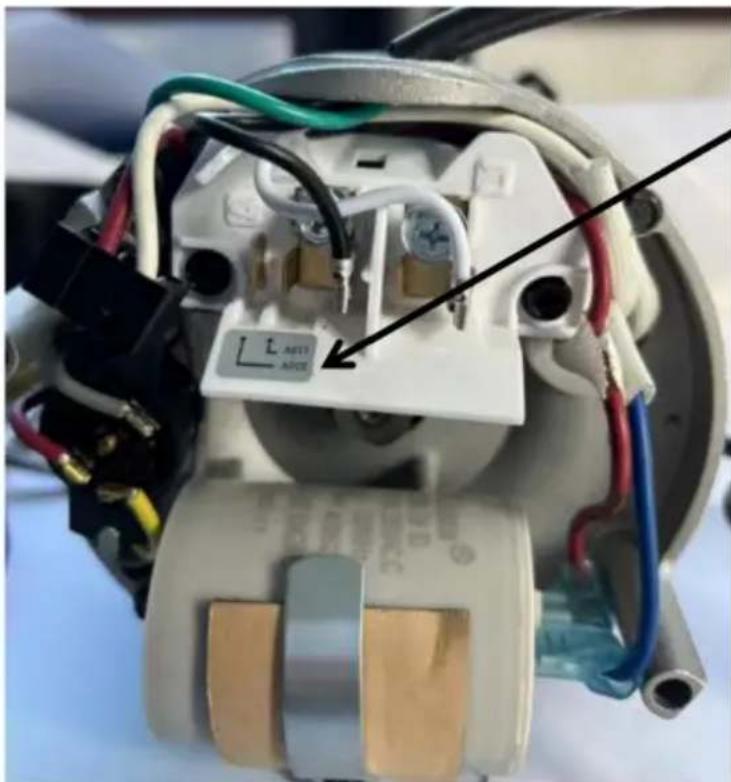

1. Rimuovere il filo di prova esposto e selezionare una specifica di tensione adatta al proprio utilizzo. Collegare i terminali 120/230 come indicato nello schema. Ad eccezione di HM16085ECb, tutti gli altri motori sono motori a doppia tensione, adatti a diverse tensioni domestiche.

Fai attenzione quando scegliendo di garantire un cablaggio corretto, altrimenti il motore potrebbe bruciarsi

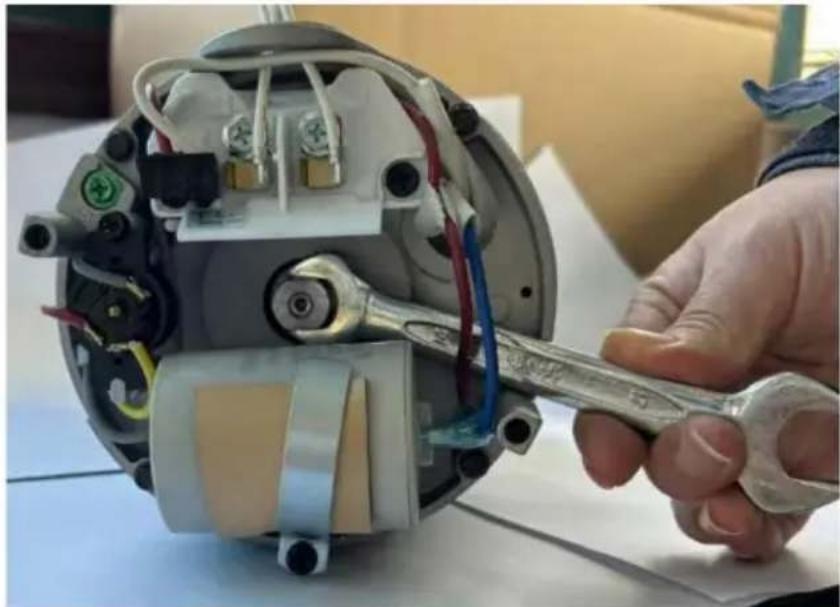

1. Per installare la girante della pompa della piscina, è necessario rimuovere il coperchio posteriore del motore e utilizzare una chiave per bloccare la parte superiore piatta dell'albero motore principale (per evitare che l'albero motore ruoti durante l'installazione della girante). Dall'altro lato, ruotare e bloccare la girante sulla filettatura dell'albero motore.

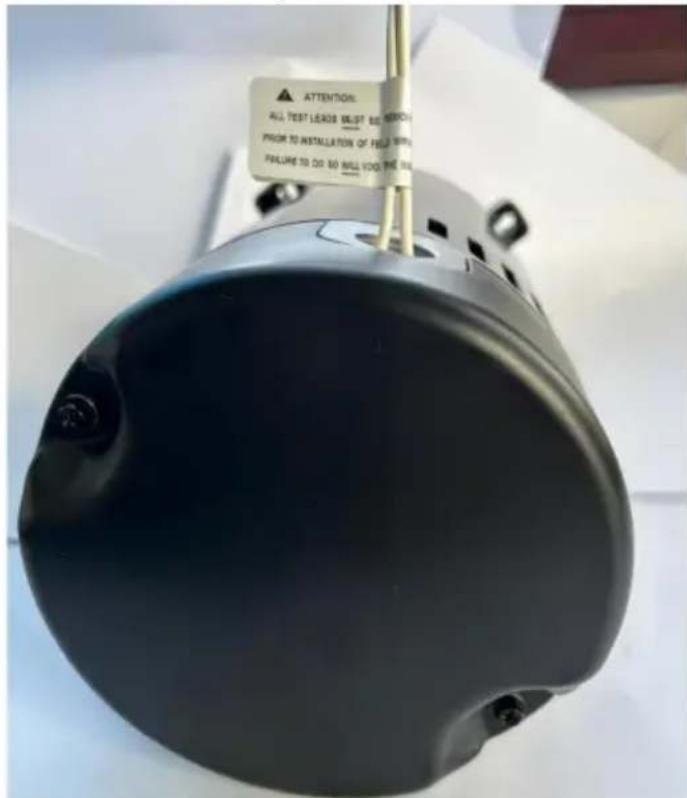

1. Le due linee elettriche di uscita bianche servono per comodità di test e non hanno alcù utilizzo pratico. Dopo aver ricevuto il prodotto, l'installazione della pompa della piscina richiede la rimozione dei due puntali.

ATTENTION: ALL TEST LEADS BLAST 80 W/100 PRIOR TO INSTALLATION OF FEEL SWITCH FAILURE TO 00 80 WALL VOG THE ROLL FAILURE TO 00 80 WALL VOG THE ROLL

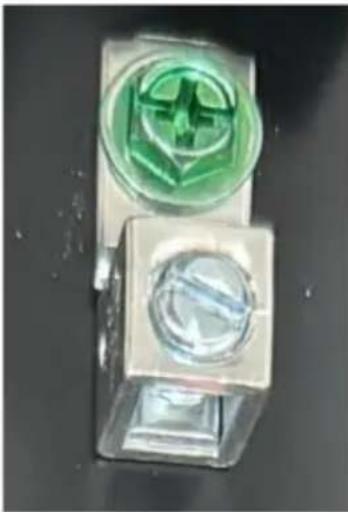

1. Indicazione della messa a terra del motore, collegare un filo di terra alla messa a terra del motore dispositivo.

Attenzione speciale: tutti i modelli di motore sono cablati con a tensione predefinita di 230 V prima di lasciare la fabbrica.

Si prega di regolare in base alla propria alimentazione specifiche al ricevimento. (Se il tuo alimentatore

è una tensione di 230 V, non è necessario regolarla).

PROBLEMI E RIMEDI OMMONI

Problema 1:

Quando si riceve il motore, verificare se l'albero anteriore del

il motore può ruotare. se trovi che la rotazione manuale non è possibile.

Soluzione:

La concentricità del motore potrebbe danneggiarsi durante il trasporto.

Si prega di contattare il servizio post-vendita per l'elaborazione

Problema 2:

Il motore non funziona quando è acceso.

Soluzione:

1) Controllare l'alimentazione per assicurarsi che la tensione di uscita sia corretta corretto.

2) Controllare attentamente il cablaggio per assicurarsi che sia uguale a quello schema elettrico.

Problema 3:

Una volta acceso, il motore ruota lentamente e non può essere avviato normalmente.

Soluzione:

1) Controllare l'alimentazione per assicurarsi che la tensione di uscita sia corretta corretto.
2) Controllare attentamente il cablaggio per assicurarsi che sia uguale a quello schema elettrico.
3) Controllare se il salvamotore è integro e non c'è circuito aperto.

Problema 4:

Dopo aver funzionato per un periodo di tempo, il motore si riscalda e smette di funzionare. Soluzione:

Motore sovraccarico in funzione, funzione di protezione. Dopo mezz'ora di raffreddamento, riprova.

Made in China

produttore:Changzhou Honest Electric CO.,LTD

Indirizzo: N. 60, Yinxing Road, Zhonglou, Changzhou, Jiangsu, Cina
