MANUALE UTENTE EUGHP-636 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Cucina a gas da banco commerciale

Modello:EUGHP-212/EUGHP-424/EUGHP-636

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Piano di lavoro commerciale

Cucina a gas

MODELLO:EUGHP-212/EUGHP-424/EUGHP-636

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci contattaci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Modello	EUGHP-212
Tipo di Apparecchio	A1
Apparecchio categoria	I3+(28-30/37)		I3B/P	I3B/P(37)(30)	I3B/P(50)	Io2H(20)
Tipo di gas	II G31	II G30 II	G30	G30	G30	G20
Normale pressione(barra)	37	29	29	37	50	20
Calore nominale ingresso(kW)(Hi)	7 kW*2
Bruciatore di Mian Iniettore dimensione (mm)	1.3		1.3	1.12	1.17	2.4
Accensionedimensione dell'iniettore(mm)	0,2					0,45
Destinazione Paesi	ESSERE,CH,CY,CCON,ES,FR,GB,GR,IE,IT,LT,LU,Lettonia,Portogallo,SI,SK,TIRO		ESSERE,BG,Cipro,Repubblica,Ceca,DK,EE,ESSERE,FR,GB,GR,Riusserumine,HU,IT,Tenente,LU,LV,MT,Paesi Bassi,Norvegia,RO,SI,SI,SK,TR	PL	A,CH,Fep,Nikai etti,DE,LU,SCO	AT,CH,CZNon so,EE,ES,FI,GB,GR,IE,IT,Tenente,LV,NO,PT,RO,SE,SI,S
Modello	EUGHP-424
Tipo di Apparecchio	A1
Apparecchio categoria	I3+(28-30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)	Io2H(20)
Tipo di gas	II G31	II G30 II	G30	G30	G30	G20
Normale pressione(barra)	37	29	29	37	50	20
Calore nominale ingresso(kW)(Hi)	7 kW*4
Bruciatore di Mian Iniettore dimensione (mm)	1.3		1.3	1.12	1.17	2.4
Accensionedimensione dell'iniettore(mm)	0,2					0,45
Destinazione Paesi	ESSERE,CH,CY,CCON,ES,FR,GB,GR,IE,IT,LT,LU,Lettonia,Portogallo,SI,SK,TIRO		ESSERE,BG,Cipro,Repubblica Coca,DK,EE,ESSEREFR,GB,GR,Puccare urate,HU,IT,Tenente.LU,LV,MT,Paesi Bassi,Norvegia,RO,SI,SI,SK,TR	PL	A,CH,Posticka euro,DE,LU,SCO	AT,CH,CZNon so,EE,ES,FI,GB,GR,IE,IT,Tenente,LV,NO,PT,RO,SE,SI,S
Modello	EUGHP-636
Tipo di Apparecchio	A1
Apparecchio categoria	I3+(28-(30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)	Io2H(20)
Tipo di gas G31	G30	G30		G30	G30	G20
Normale pressione(barra)	37	29	29	37	50	20
Calore nominale ingresso(kW)(Hi)	7 kW*6
Bruciatore di Mian Iniettore dimensione (mm)	1.3		1.3	1.12	1.17	2.4
Accensionedimensione dell'iniettore(mm)	0,2					0,45
Destinazione Paesi	ESSERE,CH,CY,C CON,ES,FR,GB,GR,IE,IT,LT,LU,Lettonia,Portogallo,SI,SK,TIRO		ESSERE,BG,Cipro,Repubblica,Ceca,DK,EE,ESSENE,FR,GB,GR,Fluore urative,HU,IT,Tenento,LU,LV,MT,Paesi Bassi,Norvegia,RO,SI,SI,SK,TR	PL	A,CH,Repubblica,CCA,DE,LU,SCO	A,CH,CZ,DK,EE,ES,FI,GB,GR,IE,IT,Tenento,LV,NO,PT,RO,SE,SI,S

Per la tua sicurezza

NON conservare o utilizzare benzina o altri vapori e liquidi infiammabili nel

nelle vicinanze di questa o di qualsiasi altra apparecchiatura

Avvertimento!

Un'installazione, una regolazione, una modifica, un servizio o una manutenzione impropri possono causare danni alla proprietà, lesioni o morte.

Leggere attentamente le istruzioni di installazione, funzionamento e manutenzione

prima di installare o effettuare la manutenzione di questa apparecchiatura.

Avvertimento

La configurazione di fabbrica di questo dispositivo è G20, utilizzare l'aria corretta fonte! Se hai bisogno di sostituire la fonte d'aria, contatta regolarmente aziende o professionisti che vogliono operare!

- Queste istruzioni sono valide solo se il codice del paese appare sul

apparecchio. Se il codice non compare sull'apparecchio, fare riferimento al

istruzioni tecniche per adattare l'apparecchio alle condizioni di utilizzo in cui si trova

quel paese. •

Qualsiasi modifica, così come installazione, regolazione, riparazione o

manutenzione può causare danni alla proprietà o vittime. Qualsiasi regolazione

o la riparazione deve essere effettuata in contatto con il fornitore ed eseguita da

professionisti qualificati. •

Per la vostra sicurezza, non conservare o utilizzare sostanze infiammabili o esplosive

gas, liquidi o articoli nelle vicinanze di questo prodotto.

Il dispositivo non deve essere utilizzato da persone (compresi i bambini) che sono

disabili fisici, percettivi o mentali o privi di esperienza o

conoscenza, a meno che qualcuno non sia responsabile della loro sicurezza o non ne dia

istruzioni su come utilizzare il dispositivo. • Si prega di

sorvegliare i bambini per garantire la loro sicurezza personale. • Si prega di

conservare con cura la guida operativa. Se il dispositivo deve essere utilizzato da

una terza parte, si prega di consegnare insieme le istruzioni per l'uso. Tutti gli utenti di il dispositivo deve rispettare le avvertenze e le norme di sicurezza del manuale dell'operatore linee guida. •

Se l'apparecchio è posizionato contro pareti, tramezzi, attrezzature da cucina, pannelli decorativi, ecc., si raccomanda che queste attrezzature e

le strutture devono essere realizzate con materiali non combustibili, altrimenti devono essere rivestiti con materiali isolanti non combustibili adeguati e pagare

prestare molta attenzione alle norme antincendio.

Il luogo di installazione delle apparecchiature a gas deve essere in un luogo ben ventilato luogo e devono essere installati impianti di scarico per garantire che il vapore e i gas di scarico dopo la combustione vengono scaricati durante il funzionamento. • Si prega di non modificare le prese d'aria e le prese d'aria del fumo necessarie per combustione per evitare incidenti di sicurezza. •

L'apparecchiatura è adatta solo per regolatori di gas a bassa pressione, uso illegale del regolatore di alta e media pressione può causare danni alla proprietà o incidenti di sicurezza.

Avviso di incendio:

Odore di gas: qualsiasi fonte di fuoco deve essere severamente vietata, non accendere alcun apparecchiature, non toccare alcun interruttore elettronico, non utilizzare alcun telefono in il tuo edificio.

In caso di odore di gas, chiudere la valvola principale del gas e chiamare la manutenzione. chiamare per la manutenzione professionale. La manopola di controllo della valvola del gas può può essere azionato solo a mano. La manopola di controllo dell'utensile non può essere utilizzata. Se la manopola non può essere girata a mano, non forzarla a girare o cercare di ripararla. Se la valvola è se utilizzato in modo arbitrario o sottoposto a manutenzione impropria, sussiste il rischio di perdite di gas e esplosione di gas. Il produttore non sarà responsabile per eventuali incidenti dovuti a incendio causati da un uso e una manutenzione impropri.

All'acquirente

Dopo l'installazione della piastra, contattare immediatamente il distributore di gas locale fornitore per ottenere informazioni nel caso in cui l'utente della tua apparecchiatura odore di gas. Questa informazione deve essere esposta in un luogo ben visibile.

Per l'utente

CONSERVARE QUESTO MANUALE PER UN USO FUTURO

1. L'installazione di questa apparecchiatura deve essere eseguita da un professionista
2. L'apparecchiatura di collegamento deve essere conforme alla sicurezza del gas, all'installazione e norme d'uso.
3. L'apparecchiatura deve essere installata separatamente o in combinazione con altre attrezzature secondo l'ambito specificato.
4. Il dispositivo non è adatto per l'installazione incorporata. In caso contrario, il gas l'attrezzatura funzionerà in condizioni di grave ipossia e lo scarico di
   i prodotti della combustione saranno superati eccessivamente, il che sarà gravemente mettono a repentaglio la salute dei lavoratori e possono addirittura causare incidenti mortali.
5. A causa dell'attrezzatura pesante, si prega di considerare il peso del dispositivo quando installazione, si consiglia di installare a terra o sul tavolo.
6. Non può essere installato su pavimento o materiale infiammabile. Se è installato su un piano di lavoro, il materiale del piano di lavoro deve essere di un materiale che non facilmente incendiarsi o incendiarsi, al fine di garantire la sicurezza dell'utente e dell'normale funzionamento dell'apparecchiatura.
7. Si consiglia di installare tali apparecchiature in una stanza con buona prestazioni di ventilazione o sotto una cappa. Se l'apparecchiatura è installata vicino la parete di materiali infiammabili, deve avere una distanza di almeno 150 mm dal muro. Se non è possibile garantire una distanza di sicurezza, la protezione devono essere prese misure, come l'uso di materiali refrattari per mantenere la temperatura della parete entro l'intervallo di sicurezza stabilito.
8. Rimuovere la pellicola di plastica dal dispositivo prima dell'installazione.
9. Dopo l'installazione dell'apparecchiatura, questa deve essere mantenuta stabile, posizionata orizzontalmente, non inclinato, e non deve essere scosso durante l'uso.
10. Non utilizzare altri gas non conformi a questa apparecchiatura come carburante utilizzare e utilizzare regolatori di alta e media pressione. Questo dispositivo è solo adatto per regolatori di bassa pressione.

11. Prima di installare l'apparecchiatura, è necessario installare una valvola che interrompa l'alimentazione dell'aria. essere installato e deve essere posizionato in una posizione a monte che sia facilmente accessibili sull'apparecchiatura.

12. Assicurarsi che il gas utilizzato dall'apparecchiatura sia lo stesso del tipo del gas fornito, altrimenti ne è vietato l'uso.

13. Le tubazioni collegate all'apparecchiatura devono essere collegate con idonei tubi metallici per garantire che non si verifichino perdite d'aria.
14. Se la pressione della condotta è superiore o inferiore alla pressione nominale richiesto da questa apparecchiatura del 15%, è necessario un perito per garantire che viene raggiunta la pressione nominale.
15. Dopo il collegamento, effettuare il test con acqua saponata o con un'apparecchiatura di prova per verificare perdite nel collegamento del tubo. "È vietato effettuare test con una fiamma libera."
16. Dopo l'installazione, controllare la pressione di alimentazione del gas.

Al ricevimento della stufa, ispezionarla attentamente per verificare eventuali danni che potrebbero essersi verificati durante la spedizione. Se si riscontrano danni, contattare immediatamente l'agenzia di consegna.

1. Spazi liberi e ventilazione: questa piastra è progettata per l'installazione in

posizioni non combustibili con 0 mm di distanza dai lati e dal retro;

luoghi combustibili con 200 mm di spazio libero sui lati e sul retro.

Mantenere l'area dell'attrezzatura libera e sgombra da materiali combustibili.

L'area davanti e sopra la piastra deve essere libera per evitare

ostruzione del flusso dell'aria di combustione e di ventilazione. I mezzi devono essere

fornito un adeguato apporto di aria e uno spazio adeguato per le aperture di ventilazione nella camera di combustione.

Devono essere previsti adeguati spazi liberi davanti e ai lati della piastra per manutenzione e corretto funzionamento.

È importante che la piastra venga installata sotto una cappa aspirante che sia

adeguato ad eliminare i prodotti della combustione e i vapori di cottura.

Deve essere inoltre fornita aria di ricambio sufficiente allo spazio in cui si trova l'

la piastra è posizionata in sostituzione di quella rimossa attraverso la cappa di aspirazione.

1. Installazione della fonte di gas: per gas naturale o gas di petrolio liquefatto,

il tipo di gas richiesto deve essere nell'ordine specificato. Gas naturale e

il gas di petrolio liquefatto ha pressioni diverse. Quando i clienti usano

diverse pressioni del gas e ugelli di commutazione, devono essere utilizzati ugelli diversi

acquistati separatamente. Dopo la conversione della fonte di gas, la targhetta deve essere aggiornata alla targhetta della fonte di gas corrispondente. Elenco degli ugelli. Dopo la sostituzione dell'ugello, assicurarsi che la perdita sia stata rilevata e che non siano state trovate perdite per continuare a utilizzare il prodotto. La sostituzione dell'ugello richiede un intervento professionale.

IMPORTANTE: controllare che tutti i collegamenti del gas non presentino perdite, utilizzando una soluzione di acqua e sapone.

NON USARE UNA FIAMMA LIBERA PER SCOPI DI CONTROLLO

3. Collegare il giunto 1ÿ2 BSPT del tubo di ingresso sul retro dell'unità all'uscita del corpo valvola della fonte d'aria con un tubo metallico o un tubo in PVC. Nota: la lunghezza

del tubo in PVC non deve superare 1,5 m, per evitare che la pressione della fonte di gas sia tropp lunga a causa di un tubo in PVC eccessivo; controllare regolarmente il tubo in

PVC. Se si riscontra che è indurito, è necessario sostituire il tubo in PVC in tempo. Si consiglia di richiedere il tubo in PVC entro due anni. Effettuare una sostituzione; la bombola utilizzata non deve essere più grande di 320 mm di diametro, 680 mm di altezza e il riempimento massimo è inferiore o uguale a 14,9 kg.

1. La valvola di regolazione è impostata in fabbrica. Se è necessario cambiare l'ugello, è necessario reinstallare il sigillante e installarlo prima dell'uso

2. Rimuovere tutta la pellicola protettiva prima dell'uso.

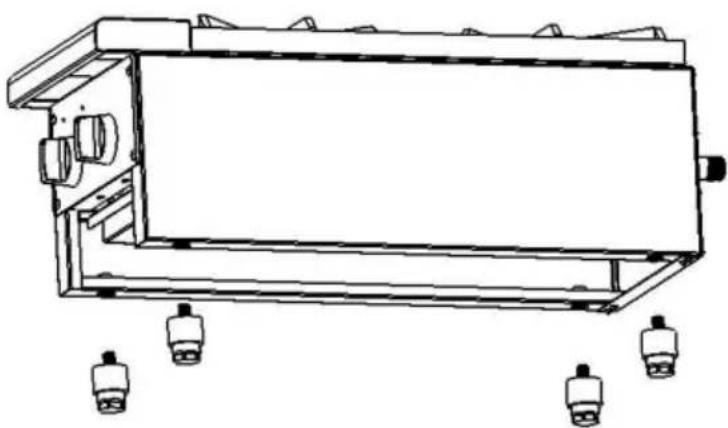

4. Prima di utilizzare l'apparecchiatura: installare i quattro piedini nei fori

corrispondenti sul fondo del contenitore, ruotare e stringere i piedini e regolarli per livellare il dispositivo.

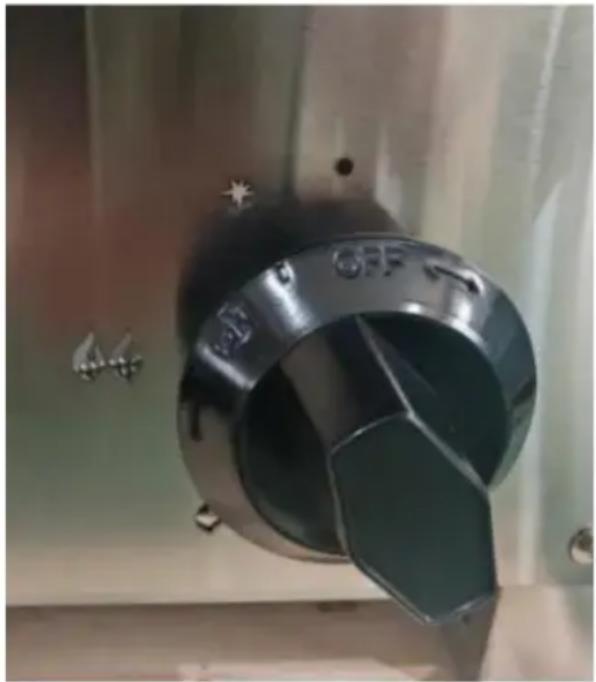

5. Accensione e riaccensione della STUFA:

1) Modelli manuali: premere leggermente la manopola e ruotarla in senso antiorario su "ÿ", profondamente premere nuovamente la manopola e tenerla per 2-5 minuti, vedere Pic1

2) Dopo 2-5 minuti per mantenere la posizione di funzionamento sopra indicata, accendere valvole più leggere e piloti leggeri. se non acceso Ripetere Premere l'accenditore o Ripetere l'operazione Fase 1) e 2). 3) se il pilota

brucia, continuare a tenere la posizione della pressa per 5-10 secondi, quindi rilasciare la pressa, osservare se lo stato della fiamma. ripetere l'operazione passo 2) se la fiamma si è spenta.

4) Dopo che il pilota è in stato di combustione, continuare a ruotare il pulsante in senso antiorario, selezionare la dimensione o la temperatura della fiamma appropriata. 5) per essere completamente chiuso, ruotare la manopola sullo stato iniziale e sulla "l" l'identificazione sulla manopola è perpendicolare al piano di terra.

6) Se si desidera riaccendere, ripetere i passaggi precedenti

6. Cura e manutenzione:

Contattare la fabbrica, il rappresentante della fabbrica o un'azienda di servizi locale per eseguire manutenzione e riparazioni.

Nota bene: contattare la fabbrica prima di effettuare qualsiasi riparazione in garanzia.

1) Per pulire la piastra della griglia, utilizzare acqua calda, un detergente delicato e una spugna abrasiva.

tampone.

2) Almeno una volta al giorno, pulire e svuotare la vaschetta del grasso.
3) Periodicamente, ma non meno di una volta ogni 3 mesi, pulire gli orifizi del bruciatore utilizzando acqua calda e spazzola metallica. Assicurarsi che l'attrezzatura sia fredda prima rimozione di bruciatori e orifizi.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Colpa fenomeno	Motivo	Metodo di esclusione
Il fuoco non può punto	1. Installazione dell'arma da fuoco o la connessione non è corretta.2. Spina accendisigari o filo della spina è danneggiato.3. Bassa pressione nel gas tubo.4. Ostruzione degli ugelli.5. Termocoppia allentamento.6. Danni alla termocoppia.7. Errore di temperatura del gas valvola di controllo.	1. Installalo correttamente.2. Sostituisci il corrispondente ricambio parti.3. Regolazione della pressione valvola di sicurezza.4. Ugelli di dragaggio.5. Serraggio Termocoppia.6. Sostituzione Termocoppia.7. Sostituzione del gas valvola di controllo.
Il fuoco è bruciante, ma il fuoco fa non punto	1. Bassa pressione nel gas tubo2. Ugello principale del fuoco intasamento3. Guasto del controllo del gas valvola	1. Regolazione della pressione valvola di sicurezza.2. Ugelli di dragaggio.3. Sostituzione del gas valvola di controllo.
La fonte di gas chiusa ha il suono della tempra	1. Mancata corrispondenza tra l'apertura dell'ugello e la sorgente del gas.2. La pressione della sorgente del gas è bassa.3. La confutazione non è sufficiente per il flusso dell'ugello.	1. Regolare il diametro dell'ugello2. Regolazione della valvola di sicurezza3. Aumentare la portata consentita del diametro del tubo.
Fuoco rosso, fumo nero	1. Discordanza tra l'apertura dell'ugello e la sorgente del gas.2 Il gas nel cilindro è quasi esaurito.Con il picco del gas, i componenti della fonte di gas fluttuano notevolmente.	1. Regolare il diametro dell'ugello2. Cambiare la fonte di gas. 3. Regolare il flusso della valvola piccola, quindi aumentare il flusso della valvola dopo il picco.

Gli elementi di guasto sopra indicati sono solo di riferimento. Se si verificano guasti, devono essere fermati immediatamente e i tecnici professionisti devono essere avvisati e controllati il prima possibile.

La sicurezza prima di tutto! La manutenzione deve essere eseguita in caso di spegnimento della fonte di energia e del gas.

Manuale dell'interruttore dell'orifizio del propano (G30, G31)

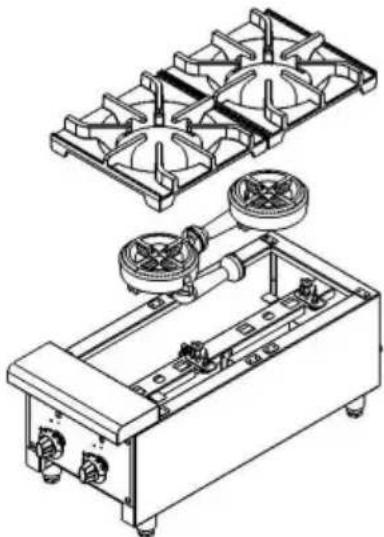

1. Togliere la griglia e il bruciatore

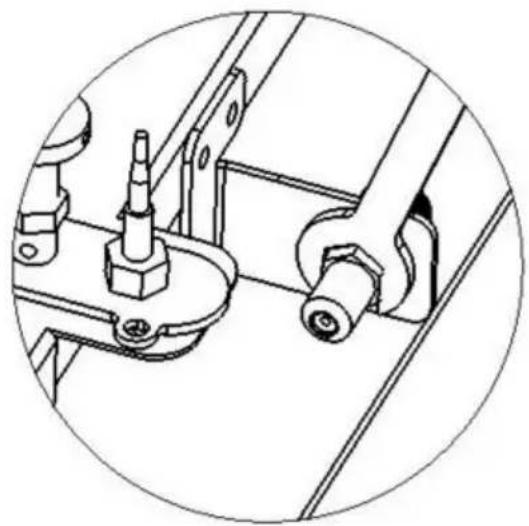

1. Rimuovere l'orifizio del gas naturale e montare l'orifizio del gas propano (dimensione dell'orifizio del propano 1,3 mm)

Attenzione: applicare sigillante resistente alle alte temperature

quando si sostituisce l'orifizio, suggerire il sigillante LOCTITE565

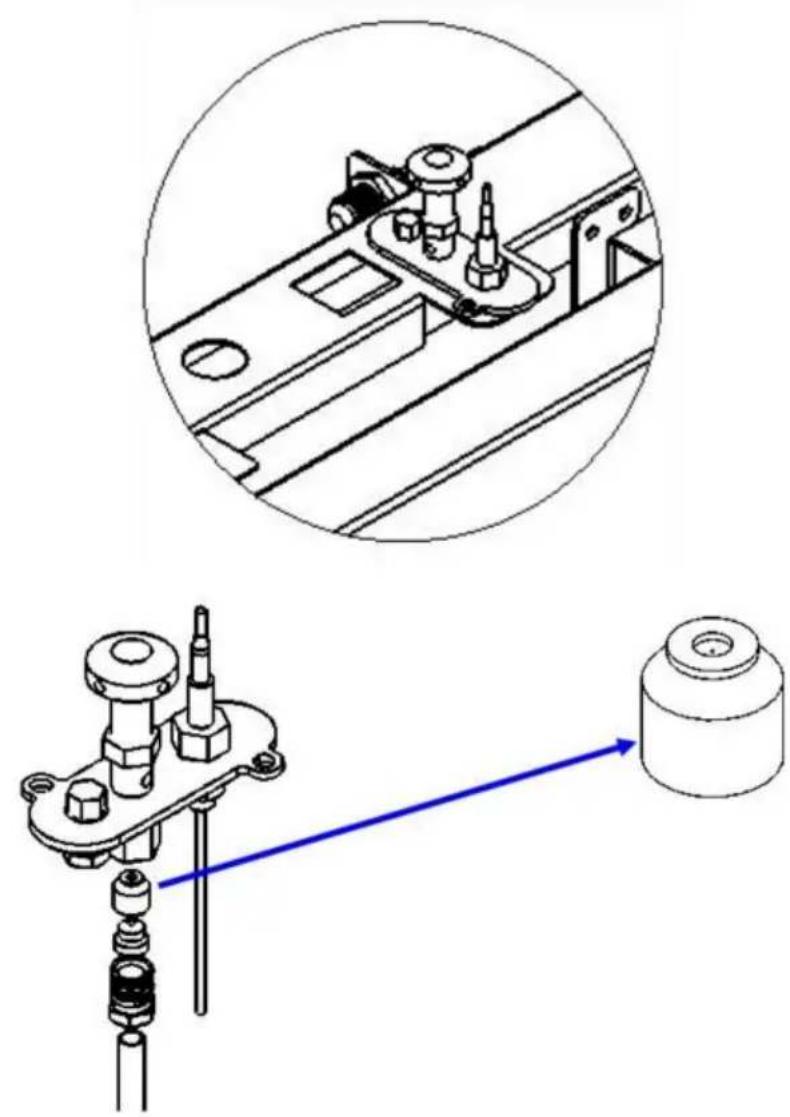

1. Rimuovere l'orifizio dell'iniettore di accensione del gas naturale e montare l'iniettore di accensione del gas propano
