BEDIENUNGSANLEITUNG EUGHP-636 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Kommerzieller Gasherd für die Arbeitsplatte

Modell: EUGHP-212/EUGHP-424/EUGHP-636

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

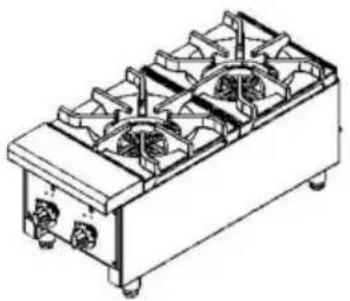

Kommerzielle Arbeitsplatte Gasherd

MODELL: EUGHP-212/EUGHP-424/EUGHP-636

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung?

Kontakt:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unseren

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Modell	EUGHP-212
Art der Gerät	A1
GerätKategorie	I3+(28-30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)	I2H(20)
Gasart	G31 G30 G30			G30	G30	G20
NormalDruck(mbar)	37	29 50	29	37		20
NennwärmeLeistung (kW) (Hi)	7 kW*2
Mian-BrennerInjektorGröße (mm)	1.3		1.3	1.12	1.17	2.4
ZündungInjektorgröße(mm)	0,2					0,45
ZielLänder	BE, CH, CY, CMIT,ES,FR,GB,GR,IE, IT, LT, LU,LV, PT, SI, SK,TR		BE, BG,CY, CZ,DK, EE,SEI,FR, GB,GR,Perschwecken,HU, IT,LT,LU, LV,MT,NL, NEIN,FR,JA, JA,SK, TR	FR	AT, CH,CZ,DE, LU,ES	AT, CH, CZ,DK,EE,ES,FI,GB,GR,IE,IT,LT,LV, NEIN, PT,RO,SE, SI, S
Modell	EUGHP-424
Art der Gerät	A1
GerätKategorie	I3+(28-30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)	I2H(20)
Gasart	G31 G30 G30			G30	G30	G20
NormalDruck(mbar)	37	29 50	29	37		20
NennwärmeLeistung (kW) (Hi)	7 kW*4
Mian-BrennerInjektorGröße (mm)	1.3		1.3	1.12	1.17	2.4
ZündungInjektorgröße(mm)	0,2					0,45
ZielLänder	BE, CH, CY, CMIT,ES,FR,GB,GR,IE, IT, LT, LU,LV, PT, SI, SK,TR		BE, BG,CY, CZ,DK, EE,SEI,FR, GB,GR,Pertengewinn,HU, IT,LT,LU, LV,MT,NL, NEIN,FR,JA, JA,SK, TR	FR	AT, CH,CZ,DE, LU,ES	AT, CH, CZ,DK,EE,ES,FI,GB,GR,IE,IT,LT,LV, NEIN, PT,RO,SE, SI, S
Modell	EUGHP-636
Art der Gerät	A1
GerätKategorie	I3+(28-30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)	I2H(20)
Gasart G31 G30	G30			G30	G30	G20
NormalDruck(mbar)	37	29 50	29	37		20
NennwärmeLeistung (kW) (Hi)	7 kW*6
Mian-BrennerInjektorGröße (mm)	1.3		1.3	1.12	1.17	2.4
ZündungInjektorgröße(mm)	0,2					0,45
ZielLänder	BE, CH, CY, CMIT,ES,FR,GB,GR,IE, IT, LT, LU,LV, PT, SI, SK,TR		BE, BG,CY, CZ,DK, EE,SEI,FR, GB,GR,Pertensionen,HU, IT,LT,LU, LV,MT,NL, NEIN,FR,JA, JA,SK, TR	FR	AT, CH,CZ,DE, LU,ES	AT,CH,CZ,DK,EE,ES,FI,DE,GR,IE,IT,LT,LV, NEIN, PT,RO,SE, SI, S

Für Ihre Sicherheit

Lagern oder verwenden Sie KEIN Benzin oder andere entzündliche Dämpfe und Flüssigkeiten im in der Nähe dieses oder eines anderen Geräts

Warnung!

Unsachgemäße Installation, Einstellung, Änderung, Wartung oder Instandhaltung können

Sachschäden, Verletzungen oder den Tod verursachen.

Lesen Sie die Installations-, Betriebs- und Wartungsanleitung sorgfältig durch

bevor Sie dieses Gerät installieren oder warten.

Warnung

Die Werkskonfiguration dieses Gerätes ist G20, bitte verwenden Sie die richtige Luft

Quelle! Wenn Sie die Luftquelle ersetzen müssen, wenden Sie sich bitte an den

Unternehmen oder Fachleute zu bedienen!

- Diese Anweisungen sind nur gültig, wenn der Ländercode auf dem

Gerät. Wenn der Code nicht auf dem Gerät erscheint, lesen Sie die

technische Anweisungen zur Anpassung des Gerätes an die Einsatzbedingungen in

- Jede Änderung

sowie falsche Installation, Einstellung, Reparatur oder

Wartung kann zu Sachschäden oder Verletzungen führen. Jede Anpassung

oder Reparatur muss in Kontakt mit dem Lieferanten erfolgen und von

• Lagern und verwenden Sie

zu Ihrer Sicherheit keine brennbaren oder explosiven

Gase, Flüssigkeiten oder Gegenstände in der Nähe

dieses Produkts. • Das Gerät darf nicht von Personen (einschließlich Kindern) verwendet werden, die

körperlich, sinnlich oder geistig behindert sind oder denen es an Erfahrung mangelt oder

Wissen, es sei denn, jemand ist für ihre Sicherheit verantwortlich oder gibt

Anweisungen zur Bedienung des Geräts. • Bitte

beaufsichtigen Sie Kinder, um deren persönliche Sicherheit zu gewährleisten.

Bitte bewahren Sie die Bedienungsanleitung sorgfältig auf. Wenn das Gerät von

an Dritte, geben Sie bitte die Bedienungsanleitung mit ab. Alle Benutzer von

Das Gerät muss den Hinweisen und Sicherheitshinweisen in der Bedienungsanleitung entsprechen.

Richtlinien. •

Wenn das Gerät an Wänden, Trennwänden, Küchengeräten, dekorativen Paneelen usw. aufgestellt wird, wird empfohlen, diese Geräte und

Die Einrichtungen müssen aus nicht brennbaren Materialien bestehen, andernfalls sollten sie mit geeigneten nicht brennbaren Isoliermaterialien abgedeckt und zahlen

Beachten Sie die Brandschutzbestimmungen. • Der

Aufstellungsort von Gasgeräten sollte in einem gut belüfteten

Es müssen Ablufteinrichtungen installiert werden, um sicherzustellen, dass Dampf und

Abgase nach der Verbrennung werden während des Betriebs abgeführt. • Bitte verändern Sie nicht die notwendigen Lufteinlässe und Rauchabzüge für

Verbrennung, um Sicherheitsunfälle zu vermeiden.

- Das Gerät ist nur für Niederdruck-Gasregler geeignet, illegale Verwendung von Hoch- und Mitteldruckreglern kann Sachschäden verursachen oder Sicherheitsunfälle.

Brandwarnung:

Geruch von Gas: Jede Feuerquelle muss streng verboten sein, entzünden Sie keine Geräte, berühren Sie keine elektronischen Schalter, benutzen Sie kein Telefon in Ihr Gebäude.

Bei Gasgeruch bitte Hauptgashahn schließen, Wartungsdienst anrufen

Rufen Sie eine professionelle Wartung an. Der Bedienknopf des Gasventils kann

nur von Hand bedient werden. Der Werkzeugsteuerknopf kann nicht verwendet werden. Wenn der Knopf lässt sich nicht von Hand drehen, wenden Sie keine Gewalt an und versuchen Sie nicht, es zu repariere Wird das Gerät willkürlich betrieben oder unsachgemäß gewartet, besteht die Gefahr eines Gasaustritts und Gasexplosion. Der Hersteller haftet nicht für Brandunfälle durch unsachgemäße Bedienung und Wartung verursacht werden.

An den Käufer

Nach der Installation Ihrer Grillplatte kontaktieren Sie bitte umgehend Ihren örtlichen Gas-Lieferant, um Informationen zu erhalten, falls der Benutzer Ihrer Ausrüstung

Gasgeruch. Diese Information muss an einer gut sichtbaren Stelle angebracht werden.

An den Benutzer

BEWAHREN SIE DIESES HANDBUCH FÜR DEN ZUKÜNFTIGEN GEBRAUCH AUF

1. Die Installation dieses Gerätes sollte von einem Fachmann durchgeführt werden.
2. Die Anschlussausrüstung muss den Gassicherheits-, Installations- und Nutzungsvorschriften.
3. Die Ausrüstung sollte separat oder in Kombination mit installiert werden sonstige Ausstattung entsprechend dem angegebenen Umfang.
4. Das Gerät ist nicht für den Einbau in die Unterputzdose geeignet. Andernfalls kann das Gas Die Ausrüstung funktioniert unter strengen Hypoxiebedingungen und der Entladung von Verbrennungsprodukte werden übermäßig überschritten, was ernsthaft
   Gefährdung der Gesundheit der Arbeitnehmer und sogar tödliche Unfälle.
5. Aufgrund der schweren Ausrüstung berücksichtigen Sie bitte das Gewicht des Gerätes, wenn Für die Installation empfehlen wir die Installation auf dem Boden oder auf dem Tisch.
6. Kann nicht auf brennbarem Boden oder Material installiert werden. Wenn es auf eine Arbeitsplatte, das Material der Arbeitsplatte muss aus einem Material sein, das nicht leicht Feuer fangen oder Feuer, um die Sicherheit des Benutzers und der Normalbetrieb des Geräts.
7. Es wird empfohlen, solche Geräte in einem Raum mit guter Belüftungsleistung oder unter einer Haube. Wenn das Gerät in der Nähe installiert wird die Wand aus brennbaren Materialien, muss es einen Abstand von mindestens 150 mm haben von der Wand. Wenn ein Sicherheitsabstand nicht gewährleistet werden kann,
   Es müssen Maßnahmen ergriffen werden, wie z. B. die Verwendung feuerfester Materialien, um die Wandtemperatur innerhalb des festgelegten Sicherheitsbereichs.
8. Entfernen Sie vor der Installation die Plastikfolie vom Gerät.
9. Nach der Installation muss das Gerät stabil gehalten werden, platziert waagerecht, nicht geneigt, und darf während des Gebrauchs nicht geschüttelt werden.
10. Verwenden Sie keine anderen Gase als Brennstoff, die nicht mit diesem Gerät kompatibel sind. Hoch- und Mitteldruckregler verwenden und verwenden. Dieses Gerät ist nur geeignet für Niederdruckregler.

11. Vor der Installation des Geräts muss ein Ventil installiert werden, das die Luftzufuhr unterbricht installiert werden, und es muss in einer vorgelagerten Position platziert werden, die leicht auf dem Gerät zugänglich.

12. Stellen Sie sicher, dass das vom Gerät verwendete Gas dem Typ entspricht des gelieferten Gases, andernfalls ist die Nutzung untersagt.

13. Die an das Gerät angeschlossenen Rohrleitungen müssen mit geeigneten Metallrohre, um sicherzustellen, dass keine Luft austritt.
14. Wenn der Rohrleitungsdruck höher oder niedriger als der Nenndruck ist um 15% erhöht werden, muss ein Einsteller sicherstellen, dass der Nenndruck ist erreicht.
15. Nach dem Anschließen mit Seifenlauge oder einem Prüfgerät prüfen, ob Undichtigkeiten an der Rohrverbindung. „Die Prüfung mit offener Flamme ist verboten.“
16. Überprüfen Sie nach der Installation den Gasversorgungsdruck.

Überprüfen Sie den Ofen nach Erhalt gründlich auf Schäden die möglicherweise während des Transports aufgetreten sind. Wenn Sie Schäden feststellen, wenden Sie sich bitte sofort an das Lieferunternehmen.

1. Abstände und Belüftung: Diese Grillplatte ist für den Einbau in nicht brennbare Stellen mit 0 mm Abstand zu den Seiten und nach hinten; brennbare Orte mit 200 mm Freiraum an den Seiten und hinten.

Halten Sie den Gerätebereich frei von brennbaren Stoffen.

Der Bereich vor und über der Grillplatte muss frei sein, um zu vermeiden, Behinderung des Stroms von Verbrennungs- und Belüftungsluft. Es müssen Mittel vorhanden sein für ausreichende Luftzufuhr und ausreichend Freiraum für Luftöffnungen sorgen in die Brennkammer.

Vor und neben der Grillplatte muss ausreichend Platz vorhanden sein für Wartung und ordnungsgemäßer Betrieb.

Es ist wichtig, dass die Grillplatte unter einer Dunstabzugshaube installiert wird, die ausreichend, um Verbrennungsprodukte und Kochdämpfe zu entfernen.

Es muss auch für ausreichende Frischluftzufuhr in dem Raum gesorgt werden, in dem sich die Die Grillplatte dient zum Ersetzen derjenigen, die durch die Dunstabzugshaube entfernt wurde.

1. Installation der Gasquelle: Für Erdgas oder Flüssiggas,

Die benötigte Gasart muss in der angegebenen Reihenfolge angegeben werden. Erdgas und Flüssiggas haben unterschiedliche Drücke. Wenn Kunden verwenden unterschiedlichen Gasdrücken und Wechseldüsen müssen unterschiedliche Düsen

separat erhältlich. Nach der Umstellung der Gasquelle muss das Typenschild auf das entsprechende Typenschild der Gasquelle aktualisiert werden. Düsenliste. Stellen Sie nach dem Austausch der Düse sicher, dass das Leck erkannt wird und keine Lecks gefunden werden, um das Produkt weiterhin verwenden zu können. Der Austausch der Düse erfordert professionelles Handeln.

WICHTIG: Überprüfen Sie alle Gasanschlüsse mit einer Seifen-Wasser-Lösung auf Lecks.

VERWENDEN SIE KEINE OFFENE FLAMME ZUR PRÜFUNG

3. Verbinden Sie das 1/2-Zoll-BSPT-Anschlussstück des Einlassrohrs auf der Rückseite des Geräts mit dem Ventilkörperauslass der Luftquelle über ein Metallrohr oder

einen PVC-Schlauch. Hinweis: Die Länge des PVC-Schlauchs sollte 1,5 m nicht überschreiten, um zu vermeiden, dass der Druck der Gasquelle aufgrund eines zu langen PVC-

Schlauchs zu hoch wird. Überprüfen Sie den PVC-Schlauch regelmäßig. Wenn er verhärtet ist, muss der PVC-Schlauch rechtzeitig ausgetauscht werden. Es wird empfohlen, den PVC-

Schlauch innerhalb von zwei Jahren zu ersetzen. Nehmen Sie einen Austausch vor. Der verwendete Zylinder sollte einen Durchmesser von 320 mm und eine Höhe von 680 mm nicht überschreiten und die maximale Füllung sollte kleiner oder gleich 14,9 kg sein.

1. Das Regelventil ist werkseitig eingestellt. Wenn Sie die Düse wechseln müssen, müssen Sie das Dichtungsmittel erneut installieren und vor dem Gebrauch installieren

2. Vor Gebrauch sämtliche Schutzfolien entfernen.

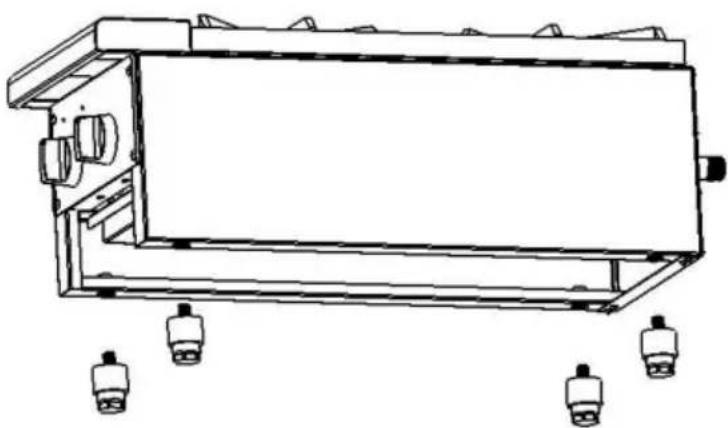

4. Bevor das Gerät verwendet wird: Setzen Sie die vier Füße in die entsprechenden

Löcher am Boden des Behälters ein, drehen und ziehen Sie die Füße fest und stellen Sie die Füße so ein, dass das Gerät glatt steht.

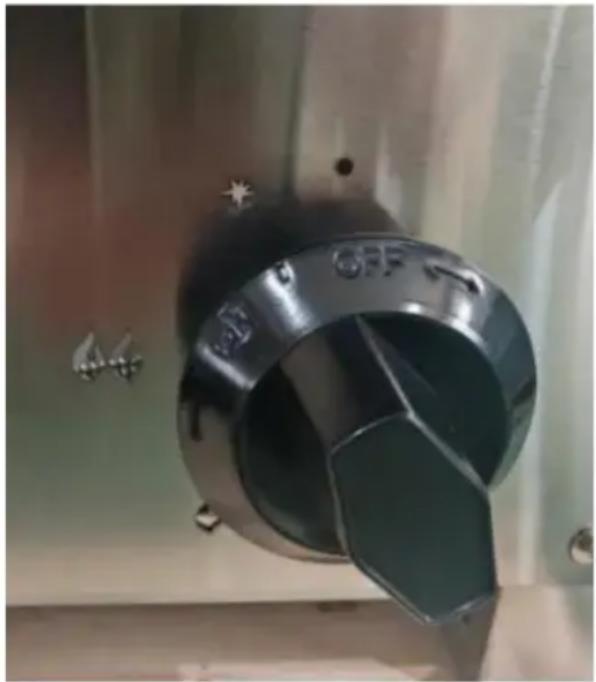

5. Anzünden und Wiederanzünden des Ofens:

1) Manuelle Modelle: Knopf leicht drücken und gegen den Uhrzeigersinn auf „ÿ“ drehen, tief

Drücken Sie den Knopf erneut und halten Sie ihn 2–5 Minuten lang gedrückt, siehe Bild 1

2) Nach 2 bis 5 Minuten, um die obige Betriebsposition beizubehalten, schalten Sie ein

Zünderventile und Zündflammen. Wenn nicht gezündet Wiederholen Drücken Sie den Zünder oder Wiederholen Sie die Schritte 1) und 2). 3) Wenn

die Zündflamme brennt, halten Sie die Druckposition für weitere 5-10 Sekunden gedrückt.

Lassen Sie dann die Taste los und beobachten Sie, ob die Flamme vorhanden ist. Wiederholen Sie den Vorgang.

Schritt 2), wenn die Flamme erloschen ist.

4) Nachdem der Pilot im Brennzustand ist, drehen Sie den Knopf weiter

gegen den Uhrzeigersinn drehen, wählen Sie die entsprechende Flammengröße oder Temperatur. 5)

Um vollständig geschlossen zu sein, drehen Sie den Knopf in den Ausgangszustand und das "I"

Die Kennzeichnung auf dem Knopf steht senkrecht zur Grundebene.

6) Wenn Sie erneut zünden möchten, wiederholen Sie die obigen Schritte

6. Pflege und Wartung:

Kontaktieren Sie das Werk, einen Werksvertreter oder ein lokales Serviceunternehmen, um führen Wartungs- und Reparaturarbeiten durch.

Bitte beachten: Kontaktieren Sie den Hersteller, bevor Sie eine Garantiereparatur durchführen lassen.

1) Verwenden Sie zum Reinigen der Grillplatte warmes Wasser, ein mildes Reinigungsmittel und

Unterlage.

2) Reinigen und leeren Sie die Fettauffangschale mindestens einmal täglich.
3) Reinigen Sie regelmäßig, jedoch nicht seltener alle 3 Monate, die Brenneröffnungen mit warmem Wasser und einer Drahtbürste. Stellen Sie sicher, dass das Gerät kalt ist, bevor Entfernen von Brennern und Öffnungen.

ANLEITUNG ZUR FEHLERSUCHE

FehlerPhänomen	Grund	Ausschlussmethode
Feuer kann nichtPunkt	1. Feuerwaffeninstallation oder Die Verbindung ist falsch.2. Zigarettenanzünderstecker oder Zündkabel ist beschädigt.3. Niedriger Druck im Gas Rohr.4. Düsenverstopfung.5. Thermoelement Lockerung.6. Thermoelementschaden .7. Fehler der Gastemperatur Steuerventil.	1. Bitte installieren Sie es korrekt.2. Ersetzen Sie die entsprechendes Ersatzteil Teile.3. Druck einstellen Überdruckventil.4. Baggerdüsen.5. Anziehen Thermoelement.6. Ersatz Thermoelement.7. Gaswechsel Steuerventil.
Feuer istbrennen, aber das Feuernicht zeigen	1. Niedriger Druck im Gas Rohr2. Hauptfeuerdüse Verstopfung3. Störung der Gassteuerung Ventil	1. Druck einstellen Überdruckventil.2. Baggerdüsen.3. Gaswechsel Steuerventil.
GeschlosseneGasquelle hatder Klang desTemperierens	1. Düsenöffnung und Gasquelle passen nicht zusammen.2. Der Gasquellendruck ist niedrig.3. Für den Durchfluss der Düse reichteine Widerlegung nicht aus.	1. Passen Sie den Durchmesser der Düse an2. Druckbegrenzungsventileinstellen3. Erhöhen Sie den zulässigen Durchfluss des Rohrdurchmessers.
Rotes Feuer,schwarzer Rauch	1. Düsenöffnung und Gasquelle passen nicht zusammen.2 Das Gas in der Flasche ist fast aufgebraucht.Bei Gasspitzen schwanken die Bestandteile der Gasquelle stark.	1. Passen Sie den Durchmesser der Düse an2. Ändern Sie die Gasquelle. 3. Passen Sie den kleinen Ventilfluss an und erhöhen Sie dann den Ventilfluss nach dem Peak.

Die oben genannten Fehlerpunkte dienen nur als Referenz. Wenn Fehler auftreten, sollten diese sofort behoben und professionelle Techniker so schnell wie möglich benachrichtigt und überprüft werden. Sicherheit geht vor! Bei Abschaltung der Strom- und Gasquelle müssen Wartungsarbeiten durchgeführt werden.

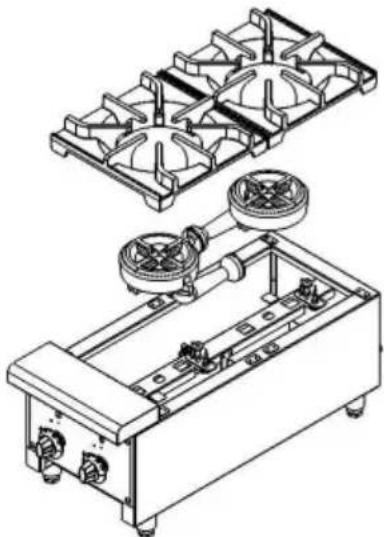

Propan (G30, G31) Blendenschalter manuell

1. Rost und Brenner herausnehmen

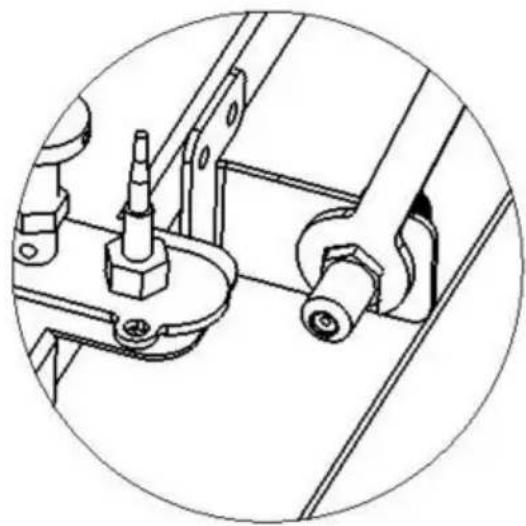

1. Erdgasöffnung entfernen und Propangasöffnung montieren (Propanöffnungsgröße 1,3 mm)

Achtung: Es muss hochtemperaturbeständiges Dichtmittel verwendet werden

beim Austausch der Öffnung empfehlen wir das Dichtmittel LOCTITE565

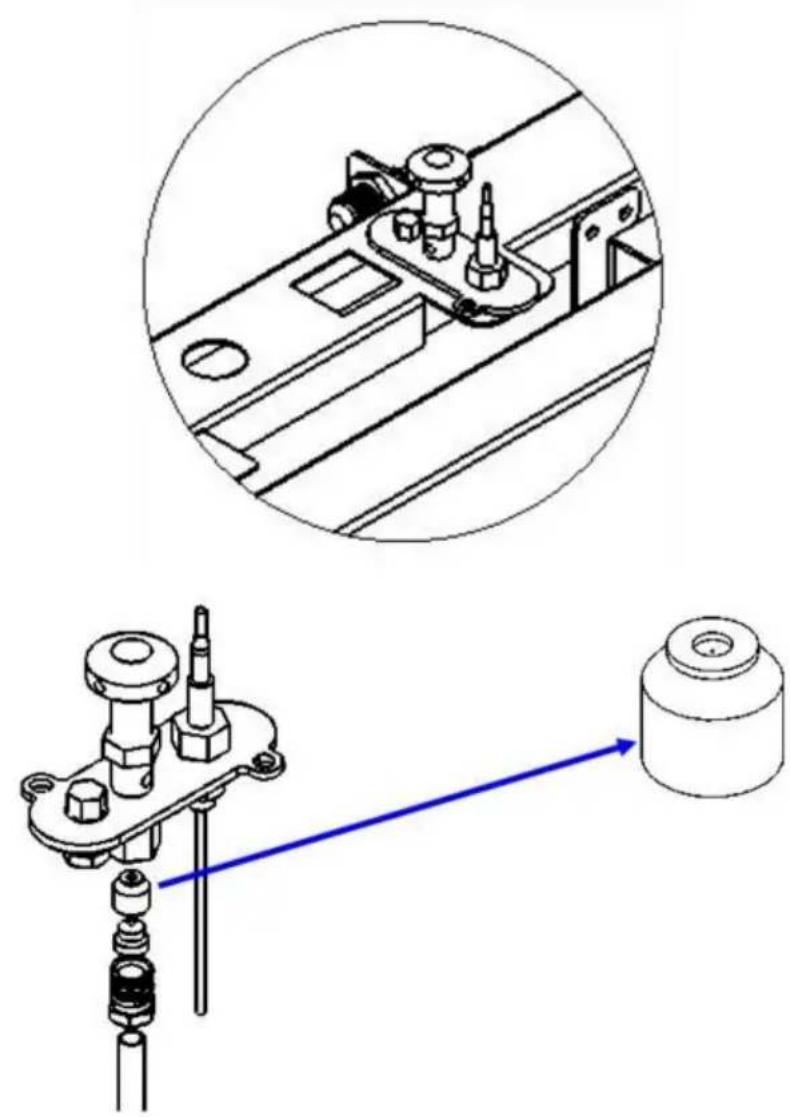

1. Entfernen Sie die Öffnung des Erdgas-Zündinjektors und montieren Sie den Propangas-Zündinjektor
