BRUKSANVISNING EUGHP-636 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Kommersiell gasspis för bänkskivor

Modell: EUGHP-212/EUGHP-424/EUGHP-636

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kommersiell bänkskiva

Gasspis

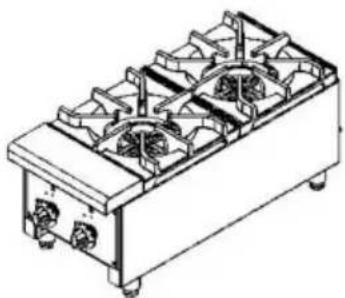

MODELL:EUGHP-212/EUGHP-424/EUGHP-636

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringa på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

Modell	EUGHP-212
Typ av Apparat	A1
Apparat kategori	I3+(28-30/37)		I3B/P (30)	I3B/P (37)	I3B/P (50)	I2H(20)
Gas typ	G31 G	30 G30		G30	G30	G20
Normal tryck (mbar)	37	29	29	37	50	20
Nominell värme input(kW)(Hej)	7kw*2
Mian brännare Injektor storlek (mm)	1.3		1.3	1.12	1.17	2.4
Tändning injektorstorlek (mm)	0,2					0,45
Destination länder	BE,CH,CY,C MED,ES,FR,GB,GR,IE,IT,LT,LU,LV,PT,SI,SK,TR		BE,BG,CY,CZ,DK,EE,VARA,FR,GB,GR,HR,HU,IT,LT,LU,LV,MT,NL,NEJ,RO,JA,JA,SK,TR	PL	AT,CH,CZ,DE,LU,SK	AT,CH,CZ,DK,EE,ES,FI,GB,GR,IE,IT,LT,LV,NO,PT,RO,SE,SI,S
Modell	EUGHP-424
Typ av Apparat	A1
Apparat kategori	I3+(28-30/37)		I3B/P (30)	I3B/P (37)	I3B/P (50)	I2H(20)
Gas typ	G31 G	30 G30		G30	G30	G20
Normal tryck (mbar)	37	29	29	37	50	20
Nominell värme input(kW)(Hej)	7kw*4
Mian brännare Injektor storlek (mm)	1.3		1.3	1.12	1.17	2.4
Tändning injektorstorlek (mm)	0,2					0,45
Destination länder	BE,CH,CY,C MED,ES,FR,GB,GR,IE,IT,LT,LU,LV,PT,SI,SK,TR		BE,BG,CY,CZ,DK,EE,VARA,FR,GB,GR,HR,HU,IT,LT,LU,LV,MT,NL,NEJ,RO,JA,JA,SK,TR	PL	AT,CH,CZ,DE,LU,SK	AT,CH,CZ,DK,EE,ES,FI,GB,GR,IE,IT,LT,LV,NO,PT,RO,SE,SI,S
Modell	EUGHP-636
Typ av Apparat	A1
Apparat kategori	I3+(28-30/37)		I3B/P (30)	I3B/P (37)	I3B/P (50)	I2H(20)
Gas typ G31	G30 G30			G30	G30	G20
Normal tryck (mbar)	37	29	29	37	50	20
Nominell värme input(kW)(Hej)	7kw*6
Mian brännare Injektor storlek (mm)	1.3		1.3	1.12	1.17	2.4
Tändning injektorstorlek (mm)	0,2					0,45
Destination länder	BE,CH,CY,C MED,ES,FR,GB,GR,IE,IT,LT,LU,LV,PT,SI,SK,TR		BE,BG,CY,CZ,DK,EE,VARA,FR,GB,GR,HR,HU,IT,LT,LU,LV,MT,NL,NEJ,RO,JA,JA,SK,TR	PL	AT,CH,CZ,DE,LU,SK	AT,CH,CZ,DK,EE,ES,FI,GB,GR,IE,IT,LT,LV,NO,PT,RO,SE,SI,S

För din säkerhet

Förvara eller använd INTE bensin eller andra brandfarliga ångor och vätskor i närheten av denna eller annan utrustning

Varning!

Felaktig installation, justering, ändring, service eller underhåll kan orsaka skada på egendom, personskada eller dödsfall.

Läs instruktionerna för installation, drift och underhåll noggrant innan du installerar eller servar denna utrustning.

Varning

Fabrikskonfigurationen för denna enhet är G20, använd rätt luft källa! Om du behöver byta ut luftkällan, kontakta regelbundet företag eller proffs att driva!

- Dessa instruktioner är endast giltiga om landskoden finns på apparat. Om koden inte visas på apparaten, se

tekniska instruktioner för anpassning av apparaten till villkoren för användning i det landet. •

Eventuella ändringar, samt felaktig installation, justering, reparation eller underhåll kan leda till skador på egendom eller personskador. Någon justering eller reparation ska göras i kontakt med leverantören och utföras av utbildade proffs. • För

din säkerhet ska du inte förvara eller använda brandfarliga eller explosiva ämnen gaser, vätskor eller artiklar nära denna produkt.

- Enheten får inte användas av personer (inklusive barn).

fysiskt, perceptuellt eller psykiskt handikappade eller som saknar erfarenhet eller kunskap, om inte någon är ansvarig för deras säkerhet eller ger instruktioner om hur du använder enheten.

Vänligen övervaka barn för att säkerställa deras personliga säkerhet.

- Förvara bruksanvisningen noggrant. Om enheten ska användas av

en tredje part, vänligen leverera bruksanvisningen tillsammans. Alla användare av enheten måste följa bruksanvisningens råd och säkerhet riktlinjer. •

Om apparaten är placerad mot väggar, skiljeväggar, köksutrustning, dekorativa paneler etc., rekommenderas att denna utrustning och

anläggningar vara gjorda av obrännbart material, annars borde de vara det täckt med lämpligt obrännbart isoleringsmaterial och betala uppmärksamma brandföreskrifterna.

Installationsplatsen för gasutrustning bör vara väl ventilerad plats, och avgasanläggningar bör installeras för att säkerställa att ånga och avgaser efter förbränning släpps ut under drift. • Ändra inte nödvändiga luftintag och rökventiler för

förbränning för att undvika säkerhetsolyckor.

- Utrustningen är endast lämplig för lågtrycksgasregulator, olaglig användning hög- och medeltrycksregulator kan orsaka skador på egendom eller säkerhetsolyckor.

Brandvarning:

Luktgas: alla brandkällor måste vara strängt förbjudna, antänd inte någon utrustning, rör inte någon elektronisk strömbrytare, använd inte någon telefon i din byggnad.

Om det luktar gas, stäng huvudgasventilen, ring service ring för professionellt underhåll. Manöverratten på gasventilen kan endast manövreras för hand. Verktygskontrollratten kan inte användas. Om vredet inte kan vridas för hand, tvinga inte den att vrida eller försök fixa den. Om ventilen är drivs godtyckligt eller underhålls felaktigt, finns det risk för gasläckage och gasexplosion. Tillverkaren ansvarar inte för eventuella brandolyckor orsakas av felaktig drift och underhåll.

Till köparen

Efter installation av din grill, kontakta omedelbart din lokala gas leverantör för att få information om användaren av din utrustning luktar gas. Denna information måste läggas upp på en framträdande plats.

Till Användare

BEHÅLL DENNA MANUAL FÖR FRAMTIDA ANVÄNDNING

1. Installationen av denna utrustning bör göras av en fackman
2. Anslutningsutrustningen måste överensstämma med gassäkerhet, installation och användningsföreskrifter.
3. Utrustningen bör installeras separat eller i kombination med annan utrustning enligt angiven omfattning.
4. Enheten är inte lämplig för inbäddad installation. Annars gasen utrustning kommer att fungera under svåra hypoxitillständ och utsläpp av förbränningsprodukter kommer att överskridas överdrivet, vilket kommer på allvar äventyra arbetarnas hälsa och till och med dödsolyckor.
5. På grund av tung utrustning, vänligen beakta enhetens vikt när installation rekommenderar vi att du installerar på marken eller på bordet.
   6.Kan inte installeras på det brandfarliga golvet eller materialet. Om den är installerad på en bänkskiva måste bänkskivans material vara av ett material som inte gör det lätt fatta eld eller eld, för att säkerställa säkerheten för användaren och normal drift av utrustningen.
6. Det rekommenderas att installera sådan utrustning i ett rum med bra ventilation eller under huva. Om utrustningen är installerad nära väggen av brandfarligt material, måste den ha ett avständ på minst 150 mm från väggen. Om det inte är möjligt att garantera ett säkert avständ, skydd åtgärder måste vidtas, såsom användning av eldfasta material för att behålla väggtemperaturen inom det fastställda säkerhetsintervallet.
7. Ta bort plastfilmen från enheten före installation.
8. Efter att utrustningen har installerats måste den hållas stabil, placerad horisontellt, inte lutande och den får inte skakas under användning.
9. Använd inte andra gaser som inte överensstämmer med denna utrustning för bränsle använda och använda hög- och medeltrycksregulatorer. Denna enhet är endast lämplig för lågtrycksregulatorer.

10. Innan du installerar utrustningen måste en ventil som stänger av lufttillförseln installeras, och den måste placeras i ett uppströmsläge som är lätt tillgänglig på utrustningen.

11. Se till att gasen som används av utrustningen är densamma som typen gas som tillhandahålls, annars är det förbjudet att använda den.

12. De rör som är anslutna till utrustningen måste anslutas med lämpliga metallrör för att säkerställa att inget luftläckage uppstår.
13. Om rörledningstrycket är högre eller lägre än märktrycket
    krävs av denna utrustning med 15 %, krävs en justerare för att säkerställa detta det nominella trycket uppnås.
14. Efter anslutning, testa med tvålvatten eller testutrustning att testa för läckor vid röranslutningen. "Det är förbjudet att testa med öppen låga."
15. Kontrollera gastillförseltrycket efter installationen.

Vid mottagandet av denna kamin, inspektera den noggrant för eventuella skador som kan ha inträffat under transporten. Om skada upptäcks, kontakta omedelbart leveransföretaget.

1. Frigång och ventilation: Denna grill är designad för installation i obrännbara platser med 0 mm, spelrum från sidorna och baksidan; brännbara platser med 200 mm fria sidor och baksida.

Håll utrustningsområdet fritt och rent från brännbart material.

Området framför och ovanför grillen måste vara fritt för att undvika blockering av flödet av förbrännings- och ventilationsluft. Medel måste finnas tillhandahålls för tillräcklig lufttillförsel och tillräckligt utrymme för luftöppningar in i förbränningskammaren.

Tillräckliga utrymmen måste finnas framför och på sidorna av grillen för service och korrekt drift.

Det är viktigt att grillen installeras under en avgashuv, dvs tillräcklig för att avlägsna produkter från förbränning och matlagningsångor. Tillräckligt med tillsatsluft måste också tillhandahållas till utrymmet där grillen är placerad för att ersätta det som tagits bort genom avgashuven.

1. Installation av gaskälla: För naturgas eller flytande petroleumgas, den typ av gas som krävs måste vara i angiven ordning. Naturgas och flytande petroleumgas har olika tryck. När kunder använder olika gastryck och omkopplarmunstycken måste olika munstycken vara

köps separat. Efter att gaskällan har konverterats måste namnskylten uppdateras till motsvarande gaskällas namnskylt. Lista över munstycken. Efter att munstycket har bytts ut, se till att läckan upptäcks och att inga läckor hittas för att fortsätta använda produkten. Att byta ut munstycket kräver professionell åtgärd.

VIKTIGT: Kontrollera alla gasanslutningar för läckor med tvål och vattenlösning.

ANVÄND INTE EN ÖPPEN LÅGA FÖR KONTROLLSYFTE

1. Anslut inloppsröret 1ÿ2 BSPT-skarv på enhetens baksida till luftkällans ventilhusutlopp med ett metallrör eller en PVC-slang. Obs: Längden på PVC-slangen bör inte överstiga 1,5 m, för att undvika att gaskällans tryck är för långt på grund av överdriven PVC-slar kontrollera regelbundet PVC-slangen. Om det visar sig vara härdat är det nödvändigt att byta ut PVC-slangen i tid. Det rekommenderas att PVC-slangen behövs inom två år. Gör en ersättare; cylindern som används bör inte vara större än 320 mm i diameter, 680 mm i höjd, och den maximala fyllningen är mindre än eller lika med 14,9 kg.

2. Reglerventilen är fabriksinställd. Om du behöver byta munstycke måste du återinstallera tätningsmedlet och installera det före användning

3. Ta bort all skyddsfilm före användning.

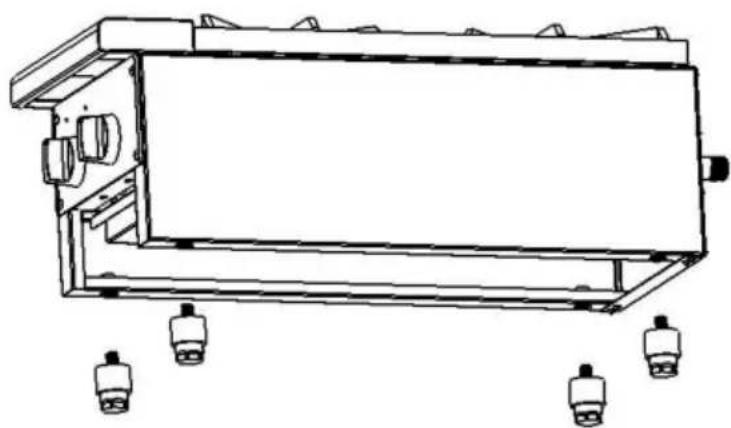

4. Innan utrustningen används: Installera de fyra fötterna i motsvarande hål i botten av behållaren, rotera och dra åt fötterna och justera fötterna för att jämna ut enheten.

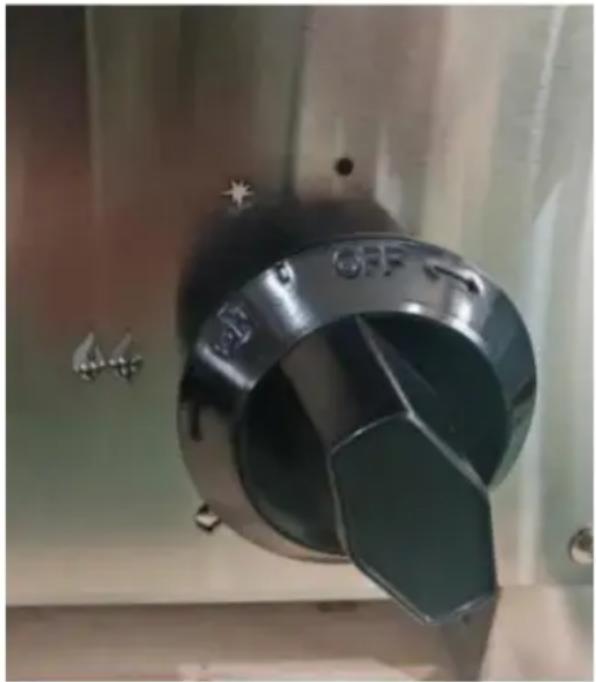

5. Tändning och återtändning av spis:

1) Manuella modeller: tryck lätt på knappen och vrid moturs till "ÿ", djupt tryck på knappen igen och håll kvar i 2-5 minuter, se bild 1

2) Efter 2 till 5 minuter för att bibehålla ovanstående arbetsläge, Slå på lättare ventiler och ljuspiloter. om den inte är tänd Upprepa Tryck på tändaren eller Upprepa operationen steg 1) och 2). 3)

om piloten brinner, fortsätt att hålla presspositionen i 5-10 sekunder, släpp sedan pressen, observera om lågans tillstånd. upprepa operationen steg 2) om lågan är släckt.

4) Efter att piloten är i brinnande tillstånd, fortsätt att vrida knappen moturs, välj lämplig lågstorlek eller temperatur. 5) för att vara helt stängd, vrid vredet till utgångsläget och "I"

identifiering på vredet är vinkelrät mot jordplanet.

6) Om du vill tända igen, upprepa stegen ovan

6. Skötsel och underhåll:

Kontakta fabriken, fabriksrepresentanten eller ett lokalt serviceföretag för att utföra underhåll och reparationer.

Observera: Kontakta fabriken innan några garantireparationer görs.

1) För att rengöra grillplattan, använd varmt vatten, ett milt rengöringsmedel och skur

vaddera.

2) Minst en gång om dagen, rengör och töm fettpanna.
3) Rengör med jämna mellanrum, men inte mindre än en gång var tredje månad, brännaröppningarna med varmt vatten och stålborste. Se till att utrustningen är kall innan ta bort brännare och öppningar.

FELSÖKNINGSGUIDE

Fel fenomen	Resonera	Metod för uteslutning
Eld kan inte punkt	1. Installation av skjutvapen eller anslutningen är felaktig.2. Tändare stickpropp eller stickproppskabel är skadad.3. Lågt tryck i gas rör.4. Tilltäppning av munstycket.5. Termoelement lossning.6. Termoelementskada .7. Fel på gastemperatur reglerventil.	1. Installera den korrekt.2. Byt ut motsvarande reserv delar.3. Justering av tryck avlastningsventil.4. Muddringsmunstycken.5. ÅtdragningTermoelement.6.ErsättningTermoelement.7. Byte av gas reglerventil.
Eld är bränner, men elden gör det inte punkt	1. Lågt tryck i gas rör2. Huvudbrandmunstycke igensättning3. Fel på gasstyrningen ventil	1. Justering av tryck avlastningsventil.2. Muddringsmunstycken.3. Byte av gas reglerventil.
Stängdgaskälla harljudet avtemperering	1. Munstycksöppning och gaskällan matchar inte.2. Gaskällans tryck är lågt.3. Vederläggning är inte tillräckligt för munstyckets flöde.	1. Justera munstyckets diameter2. Justering avövertrycksventil3. Öka det tillåtna flödet avrördiametern.
Röd eld,svart rök	1. Munstyckets öppning ochgaskällan stämmer inte överens.2 Gasen i cylindern är nästan slut.Med gastoppen fluktuerarkomponenterna i gaskällankraftigt.	1. Justera munstyckets diameter2. Byt gaskälla 3. Justera det lillaventilflödet och öka sedanventilflödet efter topp.

Ovanstående felpunkter är endast för referens. Om det finns några fel bör de stoppas omedelbar och professionella tekniker bör meddelas och kontrolleras så snart som möjligt. Säkerheten först! Underhåll måste utföras om ström- och gaskällan stängs av.

Propan(G30,G31) Manuell öppningsbrytare

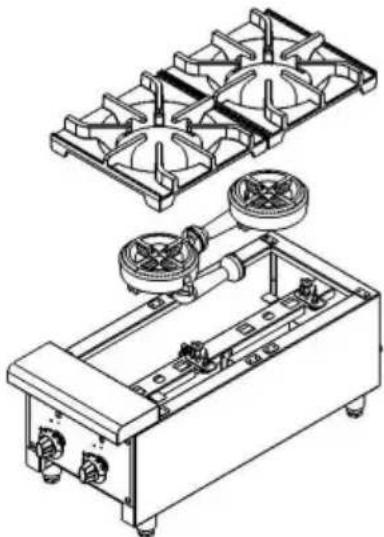

1. Ta ut galler och brännare

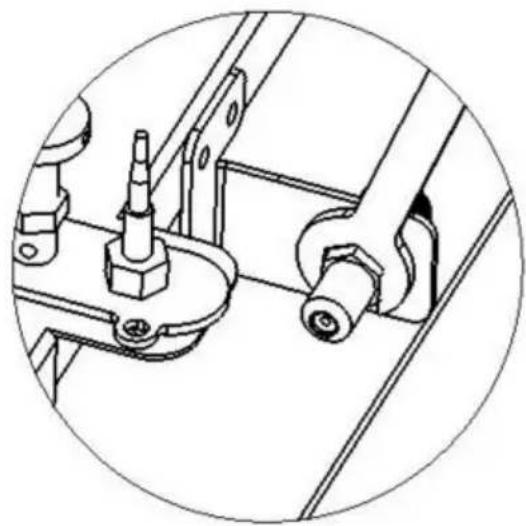

1. Ta bort naturgasöppningen och montera propangasöppningen (propanöppningen storlek 1,3 mm)

Föreslå LOCTITE565 tätningsmedel när du byter ut öppningen

1. Ta bort naturgaständningsinjektorns öppning och montera propangas tändinjektorn
