MANUALE UTENTE FD700 ANCEL

1. Il processo di test descritto nel manuale è generalmente l'esperienza del tecnico.
2. Nella maggior parte del processo sono necessarie precauzioni di sicurezza per evitare lesioni personali e danni al dispositivo o all'auto.
3. Leggere il manuale di manutenzione del veicolo prima di utilizzare questo dispositivo e seguire le precauzioni di sicurezza.
4. Genera CO e altra aria velenosa quando il motore è in funzione. Per evitare questo tipo di ferita, si prega di riparare l'auto in un luogo ben ventilato.
5. Quando il motore è in funzione, molte parti (come la ventola del refrigerante, le pulegge, la cinghia della ventola ecc.) Ruotano ad alta velocità. Per evitare lesioni gravi, fare sempre attenzione alle parti in movimento. Mantenere una distanza di sicurezza da queste parti e da altri oggetti potenzialmente in movimento.
6. Le parti del motore diventano molto calde quando il motore è in funzione. Non toccare le parti calde del motore per evitare gravi ustioni.
7. I vapori di carburante e batteria sono altamente infiammabili. Per prevenire un'esplosione, tenere tutte le scintille, gli oggetti riscaldati e le fiamme libere lontano dalla batteria e dai vapori di carburante. Non fumare vicino al veicolo durante le prove.

Copertura

1. Supporta i veicoli di Ford, Lincoln e Mercury dopo il 1996 con presa 16PIN, tra cui F150, Transit, VAN.
2. Supporta le modalità di funzionamento OBDII / EOBD

Specifiche di prodotto

Schermo LCD a 2,8 pollici, 320 X 240 pixel

Tensione di funzionamento: 8 V-18 V.

Temperatura di funzionamento: 0 ° C-60 ° C (32-140 ° F)

Temperatura di stoccaggio: -20 °C-70 °C (4-158 °F)

Aspetto e descrizioni chiave

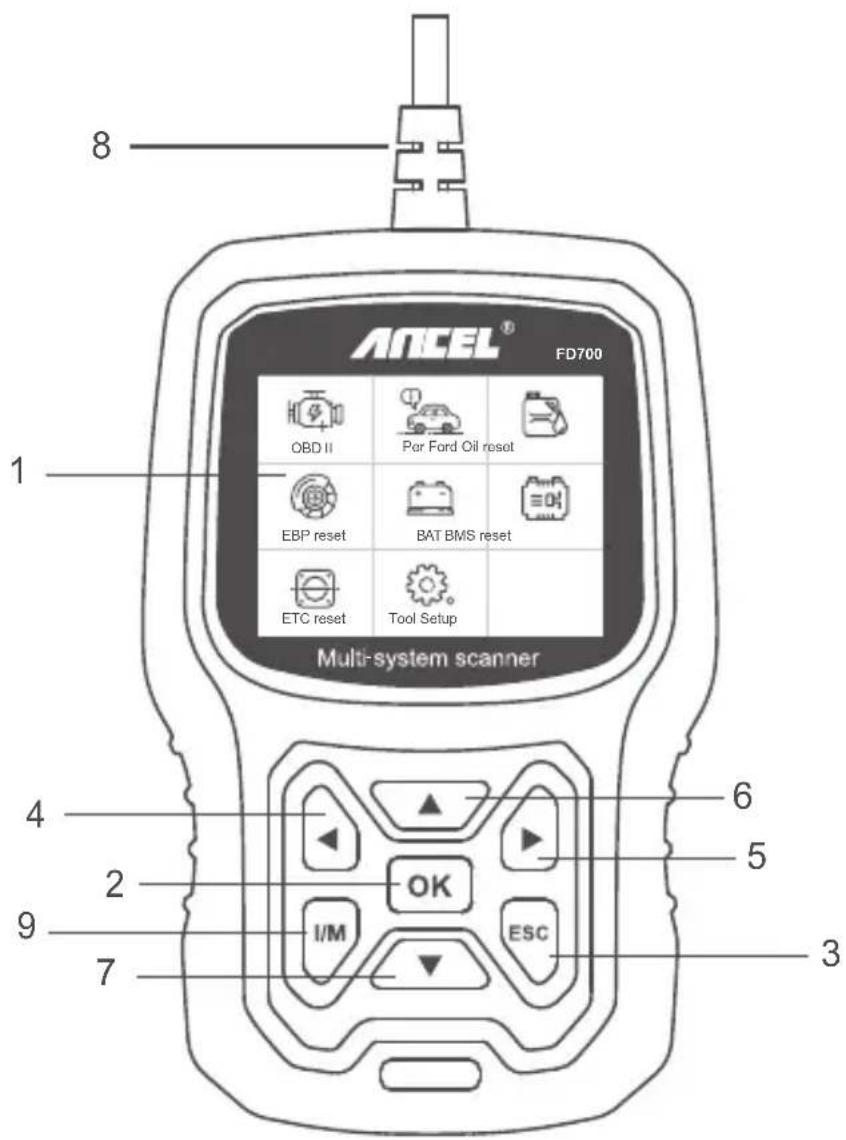

8 ANCEL® FD700 OBD II Par Ford Oil reset EBP reset BAT BMS reset ETC reset Tool Setup Multi-system scanner 4 2 9 7 6 5 3 ESC

1. DISPLAY LCD - Indica i risultati del test. Display retroilluminato, 320 x 240 pixel
2. PULSANTE OK - Conferma una selezione (o azione) da un menu.
3. PULSANTE ESC - Annulla una selezione (o azione) da un menu o ritorna al menu.
4. PULSANTE DI SCORRIMENTO SINISTRO - Passa al menu di sinistra nella modalità menu principale; Quando viene recuperata più di una schermata di dati, utilizzare il pulsante sinistro per passare alle schermate precedenti.
5. PULSANTE DI SCORRIMENTO DESTRA - Passa al menu di destra nella modalità menu principale; Quando viene recuperata più di una schermata di dati, utilizzare il pulsante destro per passare alla schermata successiva per ulteriori dati.
6. PULSANTE SCORRIMENTO SU: consente di spostarsi in alto attraverso le voci di menu nella modalità menu principale; Quando viene recuperata più di una schermata di dati, utilizzare il pulsante su per passare alle schermate precedenti.
7. PULSANTE DI SCORRIMENTO GIÙ: consente di spostarsi in basso attraverso le voci di menu nella modalità menu principale; Quando viene recuperata più di una schermata di dati, utilizzare il pulsante in basso per passare alla schermata successiva per ulteriori dati.
8. CONNETTORE OBD-16PIN: collega lo strumento di scansione al Data Link Connector (DLC) del veicolo.
9. PULSANTE "I / M" - Un'istantanea degli stati dei sistemi relativi alle emissioni - ad es. Monitor di mancata accensione, monitor del sistema EVAP ecc.

MIL Giallo - Cruscotto MIL ON

ISTRUZIONI DI FUNZIONAMENTO

1. Collegare FD700

1.1 Inserire l'accensione.
1.2 Individuare il connettore Data Link (DLC) a 16 pin del veicolo.

ANCEL®

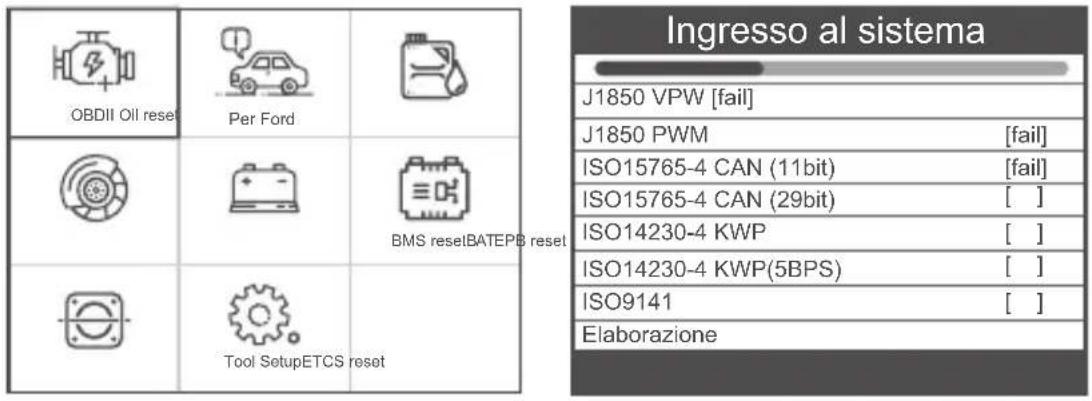

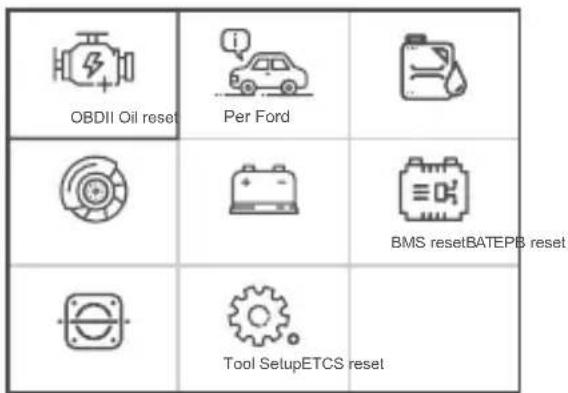

OBDII Oil reset Per Ford BMS resetBATEPB reset Tool SetupETCS reset

((Interfaccia principale) (Menu principale)

1.3 Funzioni del menu principale:

[OBDII]: rileva il sistema motore.

[Per Ford]: prova tutti i sistemi.

[Ripristino olio]: ripristino cambio olio

[Ripristino EPB]: ripristino pastiglie freno EPB

[BAT]: per leggere la tensione della batteria in tempo reale

[Ripristino BMS]: ripristino del sistema di gestione della batteria

[ETC reset]: reset del comando dell'acceleratore elettrico

[Impostazione strumento]: Lingua / Segnale acustico / Istruzioni

(Visualizza all'avvio) / Unità di misura / Stile pelle / Feedback sul

risultato del test

2. FD700 Caratteristiche

2.1 Funzioni di base

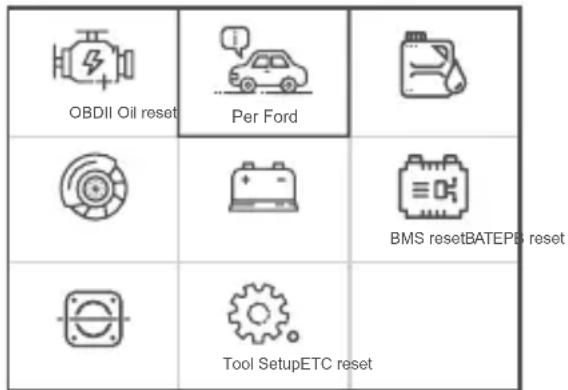

Scegli [For Ford] e verrà visualizzato come segue :

OBDII Oil reset Per Ford BMS resetBATEPB reset Tool SetupETC reset

Seleziona Menu

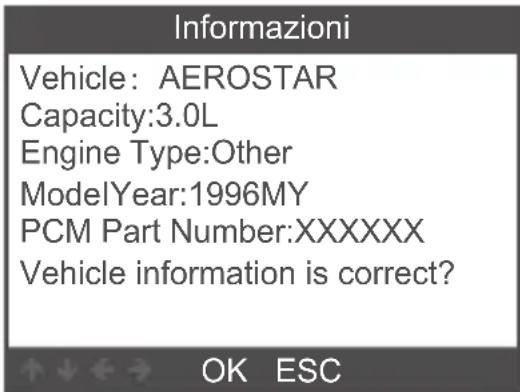

Identifica il veicolo

Selezione manuale

1/2

Seleziona Menu

Scansione di sistema

Selezione manuale

Funzioni speciali

1/3

[System scan] è la scansione di tutti i sistemi del veicolo. Premere [System scan] e viene visualizzato come segue :

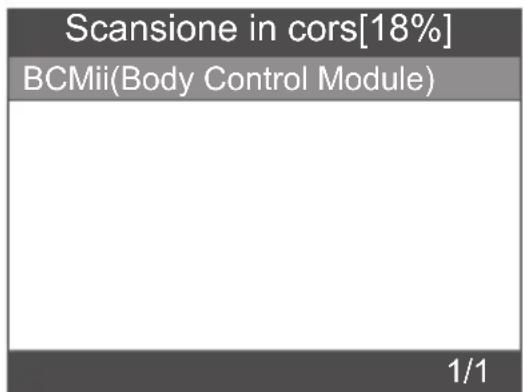

Scansione in cors[18%] BCMii(Body Control Module) 1/1

Scansione in cors[36%]
BCMii (Body Control Module) OK
DSM(Driver Front Seat Modu)
2/2
Scansione in cors[81%]
BCMii(Body Control Module)	OK
PCM(Power train Control M...	OK
PDM(Passenger Front Door

Seleziona sistema Diagnosticare
BCMii(Body Control Module)	OK
PCM(Power train Control M...	OK
1/2

[Manual select] è per visualizzare tutti i possibili sistemi, selezion- are uno dei sistemi da diagnosticare.

Scegli [Manual select] e verrà visualizzato come segue :

Seleziona Menu

Scansione di sistema

Selezione manuale

Funzioni speciali

2/3

Seleziona sistema Diagnosticare

ABS(Antilock braking system)

BCMii(Body Control Module)

DDM(Driver Front Door Module)

DSM(Driver Front Seat Module)

GWM(Gateway Module A)

HVAC(Heating Ventiletion Air C.. )

IPC(Intrument Panel Control M...)

1/11

Seleziona sistema Diagnosticare

PCM(Power train Control Module)

PDM(Passenger Front Door Mo...

PSCM(Power Steering Control...

RCM(Restraint Control Module)

8/11

2.1.1 Leggi i codici di errore

Scegliere [Read Fault Codes]. Premere il pulsante su o giù per controllare ciascun codice di errore come segue:

Seleziona funzione

Leggi i codici di errore

Cancella i codici di errore

Leggi Datastream

1/3

Leggi i codici di errore
P01F0	1/55
Coolant Temperature RelapsedLower Than DiagnosticMonitoring Temperature

2.1.2 Cancella codici difetto

Scegliere [Erase Fault Codes] quindi premere il tasto [OK], lo schermo verrà visualizzato come segue:

Informazioni

Cancella i codici di errore! Sei sicuro?

OK ESC

È necessario premere nuovamente [OK] per cancellare i codici difetto.

Viene visualizzato come segue dopo aver cancellato i codici di errore.

Informazioni

La cancellazione dei codici di errore ha avuto esito positivo.

Si prega di attendere 10 secondi, Disattivare l'accensione e accendere di nuovo. Leggere i codici di errore per verificare.

OK ESC

Se si rinuncia alla cancellazione dei codici difetto, premere il tasto [ESC].

2.1.3 Leggi Datastream

Scegliere [Read Datastream] quindi premere il tasto [OK], lo schermo verrà visualizzato come segue:

Seleziona funzione

Leggi i codici di errore

Cancella i codici di errore

Leggi Datastream

3/3

Datastream

Visualizza tutti Datastream

Seleziona articoli

1/2

Scegliere [View All Items] quindi premere il tasto [OK], lo schermo visualizza come segue:

Scegliere [Select Items] quindi premere il tasto [OK], lo schermo visualizza come segue :

Datastream

Visualizza tutti Datastream

Seleziona articoli

2/2

Premere i pulsanti [LEFT]] e [RIGHT] per passare alla pagina, premere i pulsanti [UP] e [DOWN] per selezionare uno per uno,

2.2 Principali funzioni speciali

Diversi modelli di auto hanno diverse funzioni speciali.

(Ecco alcune funzioni speciali comuni. Se vuoi saperne di più sulle caratteristiche speciali del FD700, chiama o inviaci un'e-mail.)

2.2.1 Ripristina PCM KAM

Scegli [Special Functions] e verrà visualizzato come segue

Seleziona Menu

Scansione di sistema

Selezione manuale

Funzioni speciali

3/3

Seleziona Funzione

Ripristina la memoria KAM del PC

1/1

Scegli [Reset PCM KAM] e verrà visualizzato come segue :

Ripristinare KAM

Il ripristino della KAM canceller i valori appresi che il PCM ha memorizzato per i sistemi controllati quali il minimo e l'alimentazione.Continuare?

OK ESC

Premere il tasto [OK] per l'operazione successiva e completa la funzione speciale:

Reset KAM

Prova conclusa.

OK ESC

Reset KAM

Spostare chiave avviamento su accensione DISINSERITA (posizione 0).

OK ESC

2.2.2 Reset DPF

Scegli [Special Functions] e verrà visualizzato come segue :

Seleziona Menu

Scansione di sistema

Selezione manuale

Funzioni speciali

3/3

Seleziona Funzione

Spurgo di servizio ABS

Cancellare le tabelle con i valor...

DPF Rigenerazione manuale

Ripristino DPF

4/4

Premere il tasto [OK] per passare a quello successivo:

Ripristino DPF

Avvertenza Questa procedura ripristina i dati DPF. Continuare?

OK ESC

Premere il tasto [OK] per passare a quello successivo:

Ripristino DPF

Ripristino completato.

OK ESC

2.2.3 Regolazione della quantità dell'iniettore

Nel sistema del motore, selezionare [Special Function] e verrà visualizzato come segue:

Seleziona Funzione

Spurgo di servizio ABS

Cancellare le tabelle adattative d..

DPF Rigenerazione manuale

Ripristino parametri DPF

IQA

Reset manuale dell'olioRipristinare la memoria KAM del..

5/7

Scegliere [Injector Quantity Adjustment] e verrà visualizzato come segue:

Regolazione quantità iniettore

Eseguire questa procedura per immettere i nuovi dati IQA ogni quavolta che si sostituisce un iniettore o per apportare correzioni ai dati IQA degli iniettori esistenti correntemente

Regolazione quantità iniettore

Nella schermata seguente, il tester diagnostico tenterà di acquisire i dati IQA dell'iniettore dal PCM consentendo la verifica e l'immissione dati.Effettuare quanto segue:

Premere il tasto [OK] per il passaggio successivo:

Iniettore 1
OK
Delete
0	Immettere i dati IQA di 10 caratteri.
1
2
3
4
3/38	↑↓←→ OK ESC

Premere il tasto [OK], sarà necessario OK i valori manualmente e viene visualizzato come segue:

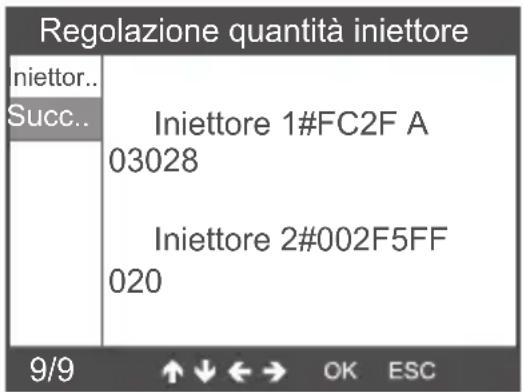

Regolazione quantità iniettore niettor.. Succ.. Iniettore 1#FC2F A 03028 Iniettore 2#002F5FF 020 9/9 ↑↓←→ OK ESC

Premi il pulsante sinistro per selezionare la pagina di selezione caratteri.

Premere il pulsante destro per visualizzare la pagina delle informazioni in basso.

Premere il tasto [OK] per passare a quello successivo:

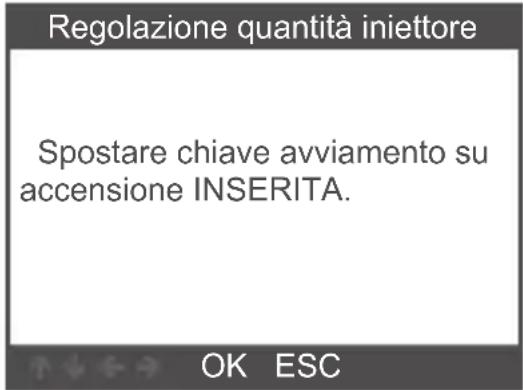

Regolazione quantità iniettore Spostare chiave avviamento su accensione DISINSERITA (posizione 0). OK ESC

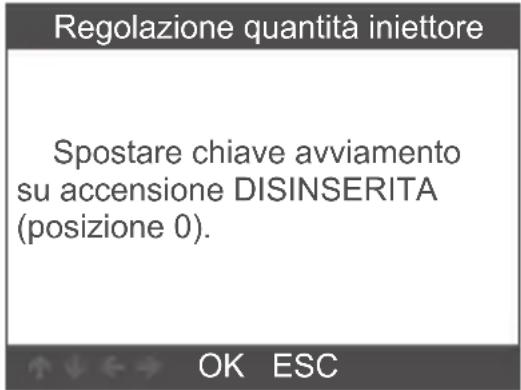

Regolazione quantità iniettore Spostare chiave avviamento su accensione INSERITA. OK ESC

Premere il tasto [OK] per passare a quello successivo:

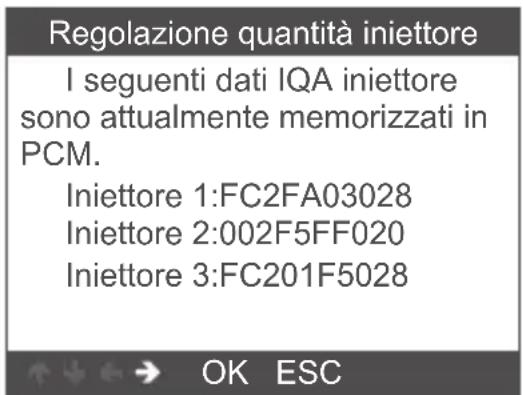

Regolazione quantità iniettore I seguenti dati IQA iniettore sono attualmente memorizzati in PCM. Iniettore 1:FC2FA03028 Iniettore 2:002F5FF020 Iniettore 3:FC201F5028 OK ESC

Nota: modelli diversi possono avere configurazioni diverse e funzionalità speciali potrebbero essere diverse.

3. Diagnosi OBDII

Scegli [OBDII] e verrà visualizzato come segue :

OBDII Oil reset Per Ford BMS resetBATEPB reset Tool SetupETCS reset Ingresso al sistema J1850 VPW [fail] J1850 PWM [fail] ISO15765-4 CAN (11bit) [fail] ISO15765-4 CAN (29bit) [ ] ISO14230-4 KWP [ ] ISO14230-4 KWP(5BPS) [ ] ISO9141 [ ] Elaborazione

3.1 Leggi i codici

1. Selezionare [Read Codes], quindi premere [OK]

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

Datastream

Test impianto evap

Informazioni della vettura

1/6

Se non sono presenti codici diagnostici di errore, il display indica "Nessun codice (in sospeso) memorizzato nel modulo!" Aspetta un pochi secondi o premere un tasto qualsiasi per tornare al menu Diagnostica.

1. Visualizza DTC e le loro definizioni sullo schermo

(Il numero del modulo di controllo; Sequenza dei DTC; Numero totale di codici rilevati; Tipo di codici (generico del produttore specifico)

DTC
P1113	1/3
FORD	Pending
IAT Sensor Open/Short

3.2 Cancella codici

1. Selezionare [Erase codes], quindi premere [OK]

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

Datastream

Test impianto evap

Informazioni della vettura

2/6

1. Viene visualizzato un messaggio di avviso che richiede la conferma.

1. Premere [OK] per confermare.

3.3 Disponibilità I / M

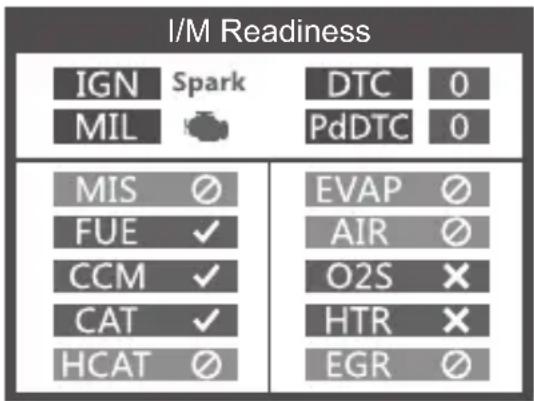

Selezionare l'opzione I / M Readiness, premere [OK], lo schermo verrà visualizzato come segue:

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

Datastream

Test impianto evap

Informazioni della vettura

3/6

Utilizzare il pulsante SU o GIÙ per selezionare, quindi premere [OK], lo schermo verrà visualizzato come segue

N / A significa non disponibile su questo veicolo, INC significa incompleto o non pronto, OK significa Completato o Controlla OK.

3.4 Flusso di dati

Scegli [Data Stream] e verrà visualizzato come segue :

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

Datastream

Test impianto evap

Informazioni della vettura

4/6

3.5 Test di sistema EVAP

Questa funzione abilita le condizioni necessarie per condurre un test di tenuta del sistema evaporativo, ma non esegue effettivamente il test. Il costruttore del veicolo è responsabile di determinare i criteri per interrompere automaticamente la prova.

Prima di eseguire questa funzione, consultare il manuale di riparazione del veicolo per determinare le procedure necessarie.

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

Datastream

Test impianto evap

Informazioni della vettura

5/6

Test impianto evap

Prova di tenuta sistema evaporativo passata

OK ESC

3.6 Informazioni sul veicolo

Scegli [Vehicle Information] e verrà visualizzato come segue:

Menù di diagnosi

Lettura codici

Cancellare codici

I/M Readiness

Datastream

Test impianto evap

Informazioni della vettura

6/6

Informazioni della vettura

Vehice Identification Number (VIN)LVSFBFAC94F020950

Calibration Identifications(CID)000007550753

Calibration Venfication Number (CVN)B5073064

OK ESC

4. Impostazione dello strumento

4.1 Language

Scegli [Language] e verrà visualizzato come segue:

OBDII Oil reset	Per Ford
	Tool SetupETCS reset

4.2 Beeper

Scegli [Beeper] e verrà visualizzato come segue:

Tool Setup	Cicalino
Lingua	OFF
Cicalino	ON
Istruzioni(Visualizza all'avvio)
Unità di misura
Stile della pelle
Riporta il risultato della prova
Informazioni sul dispositivo
2/7	1/2

4.3 Istruzioni (Display at startup)

Scegli [Instructions (Display at startup)] e verrà visualizzato come segue:

Tool Setup

Lingua

Cicalino

Istruzioni(Visualizza all'avvio)

Unità di misura

Stile della pelle

Riporta il risultato della prova

Informazioni sul dispositivo

3/7

Istruzioni(Visualizza all'avvio)

OFF

ON

1/2

4.4 Unit of measure

Scegliere Unit of measure e viene visualizzato come segue:

Tool Setup

Lingua

Cicalino

Istruzioni(Visualizza all'avvio)

Unità di misura

Stile della pelle

Riporta il risultato della prova

Informazioni sul dispositivo

4/7

Unità di misura

Metrico

Imperiale

1/2

4.5 Skin Style

Scegliere Skin Style e viene visualizzato come segue:

Tool Setup

Lingua

Cicalino

Istruzioni(Visualizza all'avvio)

Unità di misura

Stile della pelle

Riporta il risultato della prova

Informazioni sul dispositivo

5/7

Stile della pelle

Grigio celeste

Blu di gioiello

1/2

Warranty
