BEDIENUNGSANLEITUNG FD700 ANCEL

Sicherheitsvorkehrungen

Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie FD700 verwenden, um Verletzungen des Körpers oder Ihres Autos zu vermeiden.

1. Der im Handbuch beschriebene Testprozess ist im Allgemeinen die Erfahrung eines Technikers.
2. In den meisten Fällen sind Sicherheitsvorkehrungen erforderlich den Prozess, um Körperverletzungen und Schäden am Gerät oder Ihrem Auto zu vermeiden.
3. Lesen Sie das Fahrzeugwartungshandbuch, bevor Sie dieses Gerät verwenden und befolgen Sie die Sicherheitsvorkehrungen.
4. Bei laufendem Motor entstehen CO und andere giftige Luft. Vermeiden Bitte reparieren Sie das Auto an einem gut belüfteten Ort.
5. Wenn der Motor läuft, viele Teile (wie der Kühlmittellüfter, Riemenscheiben, Keilriemen usw.) drehen sich mit hoher Geschwindigkeit. Um ernsthafte Verletzungen zu vermeiden, Achten Sie immer auf bewegliche Teile. Halten Sie einen sicheren Abstand zu diesen Teile sowie andere sich möglicherweise bewegende Objekte.

6. Motorteile werden bei laufendem Motor sehr heiß. Berühren Sie keine heißen Motorteile, um schwere Verbrennungen zu vermeiden.

7. Kraftstoff- und Batteriedämpfe sind leicht entflammbar. Um eine Explosion zu verhindern, Halten Sie alle Funken, erhitzten Gegenstände und offenen Flammen von der Batterie fern und Kraftstoff / Kraftstoffdämpfe. Rauchen Sie während des Tests nicht in der Nähe des Fahrzeugs.

Abdeckung

1. Unterstützt die Fahrzeuge von Ford, Lincoln und Mercury nach 1996 mit 16PIN-Buchse, einschließlich F150, Transit, VAN.
2. Unterstützt OBDII / EOBD-Betriebsarten

Aussehen und Schlüsselbeschreibungen

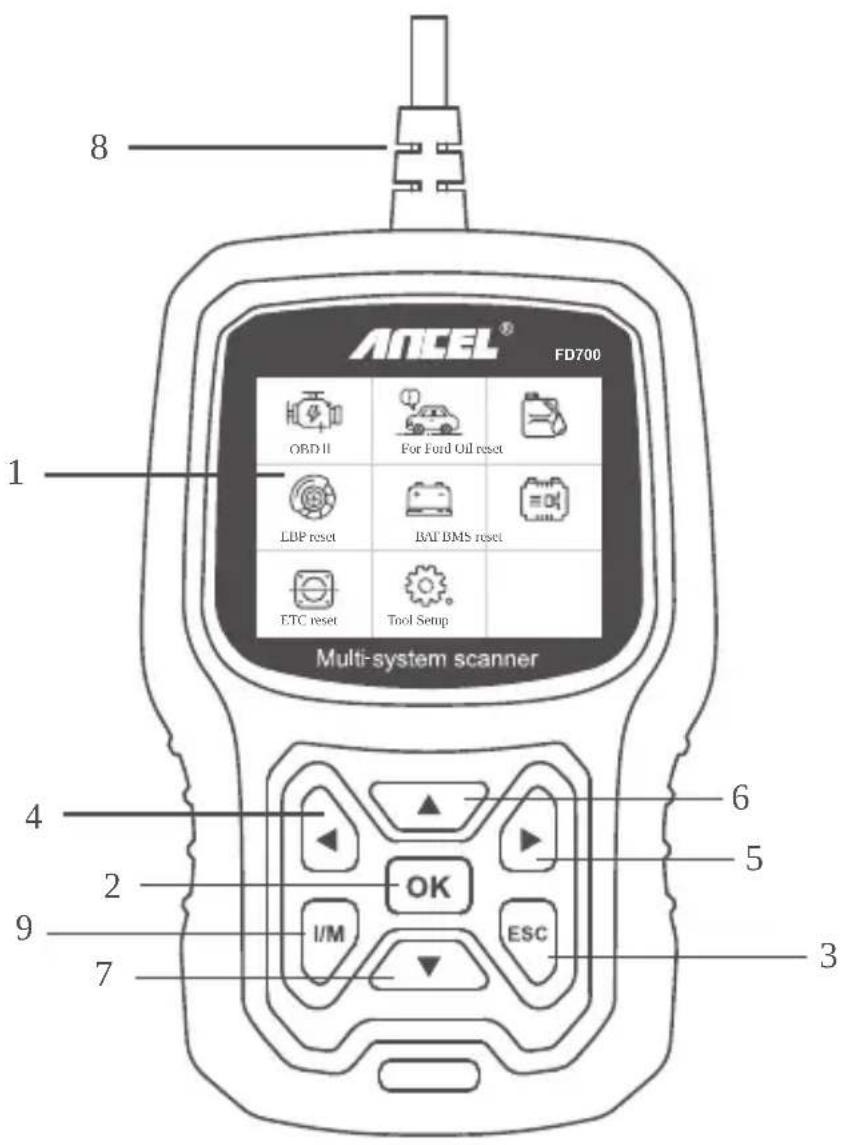

8 ANCEL® FD700 1 Multi-system scanner 6 5 4 2 9 7 3 I/M OK ESC ETC reset Tool Setup LDP reset BAI BMS reset For Ford Oil reset OBD II

1. LCD-ANZEIGE - Zeigt die Testergebnisse an. Hintergrundbeleuchtetes Display mit 320 x 240 Pixel
2. OK-TASTE - Bestätigt eine Auswahl (oder Aktion) aus einem Menü.
3. ESC-TASTE - Bricht eine Auswahl (oder Aktion) aus einem Menü ab oder kehrt zum Menü zurück.

4. LINKE SCROLL-TASTE - Gehen Sie im Hauptmenü-Modus zum linken Menü. Wenn mehr als ein Datenbildschirm abgerufen wird, können Sie mit der linken Taste zu den vorherigen Bildschirmen wechseln.

5. RECHTE SCROLL-TASTE - Gehen Sie im Hauptmenü-Modus zum rechten Menü. Wenn mehr als ein Datenbildschirm abgerufen wird, können Sie mit der rechten Maustaste zum nächsten Bildschirm wechseln, um weitere Daten zu erhalten.

6. UP-SCROLL-TASTE - Bewegt sich im Hauptmenümodus durch die Menüelemente: Wenn mehr als ein Datenbildschirm abgerufen wird, können Sie mit der Up-Taste zu den vorherigen Bildschirmen wechseln.
7. DOWN SCROLL-TASTE - Bewegt sich im Hauptmenümodus durch die Menüelemente. ; Wenn mehr als ein Datenbildschirm abgerufen wird, können Sie mit der Abwärts-Taste zum nächsten Bildschirm wechseln, um zusätzliche Daten zu erhalten.
8. OBD-16PIN-ANSCHLUSS - Verbindet den Diagnose-Tester mit dem Data Link Connector (DLC) des Fahrzeugs.

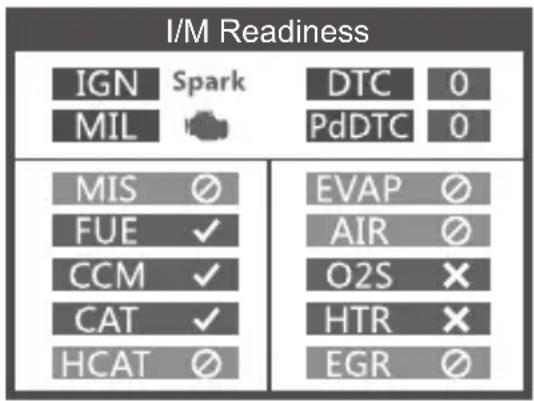

9. "I / M" -TASTE - Eine Momentaufnahme der emissionsbezogenen Systemzustände - d. H. Fehlzündungsmonitor, EVAP-Systemmonitor usw.

• nicht unterstützt
  -Komplett
  ✗ -unvollständig

BEDIENUNGSANLEITUNGEN

1. Schließen Sie FD700 an

1.1 Schalten Sie die Zündung ein.
1.2 Suchen Sie den 16-poligen Data Link Connector (DLC) des Fahrzeugs.

ANCEL®

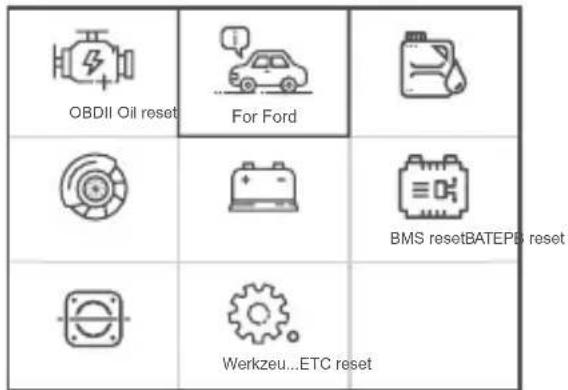

OBDII Oil reset For Ford BMS resetBATEPB reset Werkzeu...ETCS reset

(Haupt-Schnittstelle) (Hauptmenü)

Hauptmenüfunktionen:

1.3[OBDII]: Erkennen Sie das Motorsystem.

[Für Ford]: Testen Sie alle Systeme.

[Öl zurücksetzen]: Ölwechsel zurückgesetzt

[BAT]: Zum Ablesen der Echtzeit-Batteriespannung

[BMS-Reset]: Zurücksetzen des Batteriemanagementsystems

[ETC-Reset]: Zurücksetzen der elektrischen Drosselklappensteuerung

[Tool Setup]: Sprache / Piepser / Anweisungen (Anzeige beim Start) / Maßeinheit / Hautstil / Feedback zum Testergebnis

2. FD700 Funktionen

2.1 Grundfunktionen

Wählen Sie [For Ford] und es wird wie folgt angezeigt:

OBDII Oil reset For Ford BMS resetBATEPB reset Werkzeu...ETC reset

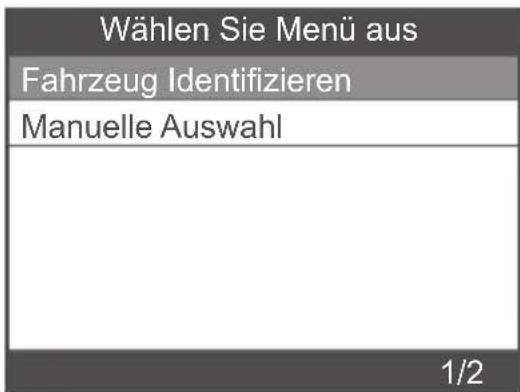

Wählen Sie Menü aus Fahrzeug Identifizieren Manuelle Auswahl 1/2

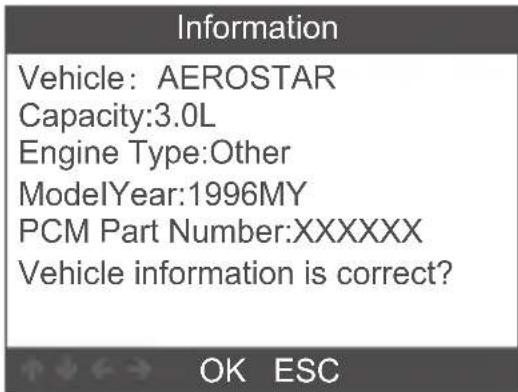

Information Vehicle: AEROSTAR Capacity:3.0L Engine Type:Other ModelYear:1996MY PCM Part Number:XXXXXX Vehicle information is correct?

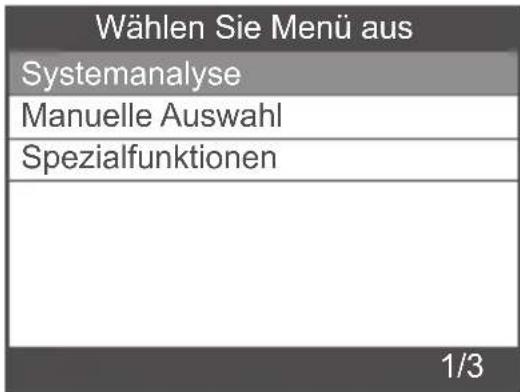

Wählen Sie Menü aus Systemanalyse Manuelle Auswahl Spezialfunktionen 1/3

[Systemanalyse] dient zum Scannen aller Fahrzeugsysteme.

Drücken Sie [Systemanalyse] und es wird Folgendes angezeigt:

Mit [Manuelle Auswahl] werden alle möglichen Systeme angezeigt. Wählen Sie eines der zu diagnostizierenden Systeme aus.

Wählen Sie [Manuelle Auswahl] und es wird wie folgt angezeigt:

Wählen Sie Menü aus

Systemanalyse

Manuelle Auswahl

Spezialfunktionen

2/3

Wählen Sie System aus diagnose

ABS(Antilock braking system)

BCMii(Body Control Module)

DDM(Driver Front Door Module)

DSM(Driver Front Seat Module)

GWM(Gateway Module A)

HVAC(Heating Ventiletion Air C.. )

IPC(Intrument Panel Control M...)

Wählen Sie System aus diagnose

PCM(Power train Control Module)

PDM(Passenger Front Door Mo...

PSCM(Power Steering Control...

RCM(Restraint Control Module)

2.1.1 Fehlercodes lesen

Wählen Sie [Fehlercodes lesen]. Drücken Sie die Auf- oder Ab-Taste, um dies zu überprüfen jeder Fehlercode wie folgt:

Wählen Sie Funktion aus

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

1/3

Fehlercodes lesen
P01F0	1/55
Coolant Temperature RelapsedLower Than DiagnosticMonitoring Temperature

2.1.2 Fehlercodes löschen

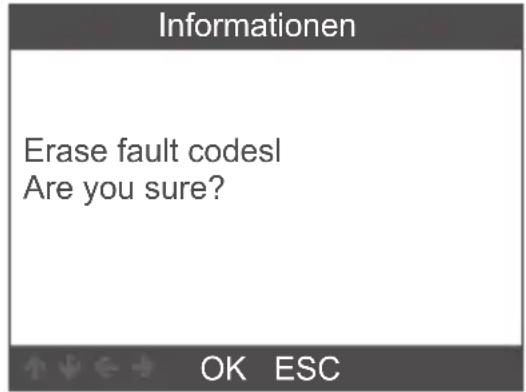

Wählen Sie [Fehlercodes löschen] und drücken Sie die Taste [OK]. Der Bildschirm wird wie folgt angezeigt:

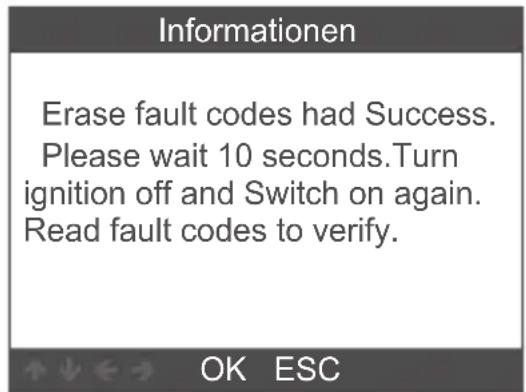

Sie müssen erneut [OK] drücken, um die Fehlercodes zu löschen. Nach dem Löschen der Fehlercodes wird Folgendes angezeigt.

2.1.3 Lesen Sie den Datenfluss

Wählen Sie [Lesen Sie den Datenfluss] und drücken Sie die Taste [OK]. Der Bildschirm wird wie folgt angezeigt:

Wählen Sie Funktion aus

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

1/3

Wählen Sie [View All Items] und drücken Sie die Taste [OK]. Der Bildschirm wird wie folgt angezeigt:

Wählen Sie [Select Items] und drücken Sie die Taste [OK]. Der Bildschirm wird wie folgt angezeigt:

Drücken Sie die Tasten [LEFT] und [RIGHT], um zu blättern. Drücken Sie die Tasten [UP] und [DOWN], um eine nach der anderen auszuwählen.

2.2 Hauptspezialfunktionen

Unterschiedliche Automodelle haben unterschiedliche Sonderfunktionen.

(Hier sind einige allgemeine Sonderfunktionen. Wenn Sie mehr über die Besonderheiten des FD700 erfahren möchten, rufen Sie uns bitte an oder senden Sie uns eine E-Mail.)

2.2.1 PCM KAM zurücksetzen

Wählen Sie [Spezialfunktionen] und es wird wie folgt angezeigt:

Wählen Sie Menü aus

Systemanalyse

Manuelle Auswahl

Spezialfunktionen

3/3

Wählen Sie Funktion aus

PCM KAM zurücksetzen

Clear Transmission Adaptive T...

Steering Wheel Position Sensor...

1/3

Wählen Sie [PCM KAM zurücksetzen] und es wird wie folgt angezeigt:

Reset KAM

Drücken Sie die [OK] -Taste, um fortzufahren und den Sonderfunk- tionsvorgang abzuschließen:

Wählen Sie [Spezialfunktionen] und es wird wie folgt angezeigt:

Wählen Sie Menü aus

Systemanalyse

Manuelle Auswahl

Spezialfunktionen

3/3

Wählen Sie Funktion aus

ABS Service Bleed

Clear EGR Adaptive Tables

DPF Reset

DPF Manual Regeneration

Drücken Sie die [OK] -Taste, um fortzufahren:

DPF Reset

Warning

Drücken Sie die [OK] -Taste, um fortzufahren:

DPF Reset

Wählen Sie im Motorsystem [Sonderfunktion] und es wird angezeigt wie folgt:

Select Function

ABS Service Bleed

Reset TCM KAM

Clear Transmission Adaptive T...

DPF Manual Regeneration

IQA

5/5

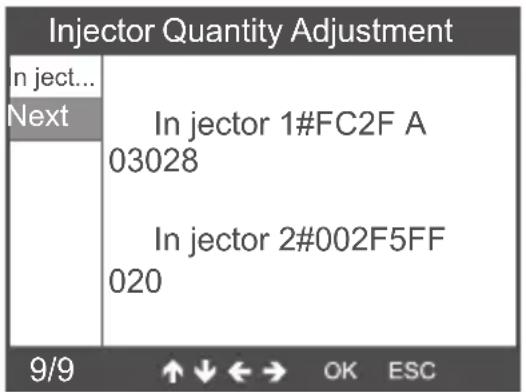

Wählen Sie [Injector Quantity Adjustment] und es wird Folgendes angezeigt:

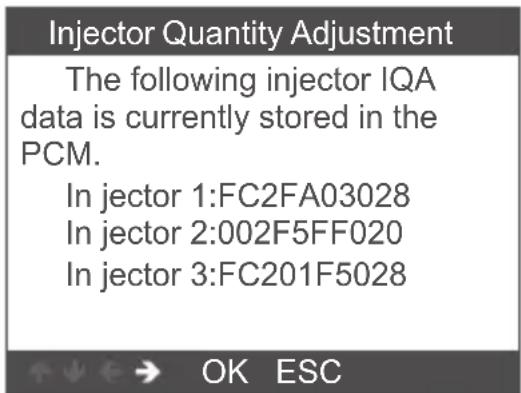

Drücken Sie die [OK] -Taste. Sie müssen die Werte manuell und OK bestätigen Es wird wie folgt angezeigt:

Drücken Sie die linke Taste, um die Zeichenauswahl nach unten zu verschieben.

Drücken Sie die rechte Taste, um die Informationsseite nach unten zu öffnen.

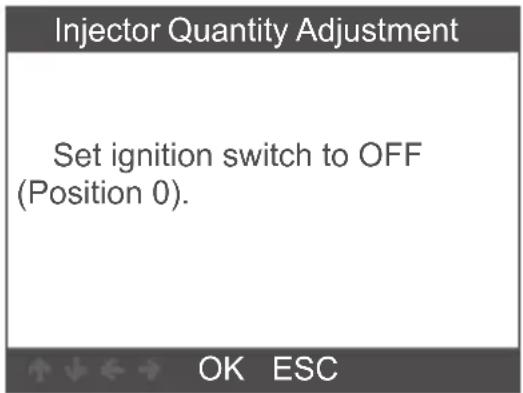

Drücken Sie die [OK] -Taste, um fortzufahren:

Drücken Sie die [OK] -Taste, um fortzufahren:

Hinweis: Unterschiedliche Modelle können unterschiedliche Konfigurationen und Sonderfunktionen aufweisen.

3 OBDII-Diagnose

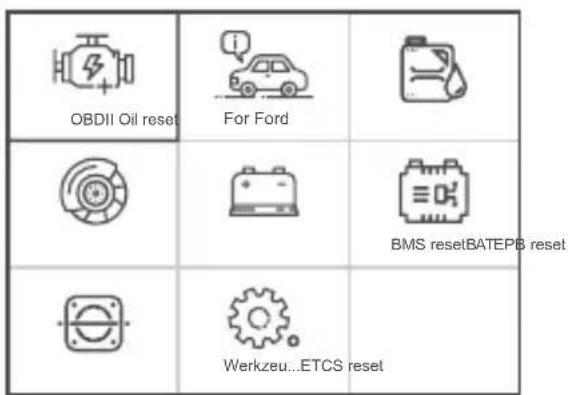

Wählen Sie [OBDII] und es wird wie folgt angezeigt:

OBDII Oil reset	For Ford	BMS resetBATEPB reset
	Werkzeu...ETCS reset

3.1 Read Codes

1. Wählen Sie [Read Codes] und drücken Sie dann [OK].

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

1/6

Wenn keine Diagnosefehlercodes vorhanden sind, wird die Anzeige angezeigt zeigt an, dass keine (ausstehenden) Codes im Modul gespeichert sind! Warte eine einige Sekunden oder drücken Sie eine beliebige Taste, um zum Diagnosemenü zurückzukehren.

1. 1) Zeigen Sie DTCs und ihre Definitionen auf dem Bildschirm an

(Die Nummer des Steuermoduls; Reihenfolge der DTCs;

Gesamtzahl der erkannten Codes; Art der Codes (generisch vom Hersteller)

DTC
P1113	1/3
FORD	Pending
IAT Sensor Open/Short

3.2 Erase Codes

1. Wählen Sie [Erase Codes] und drücken Sie dann [OK].

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

2/6

1. Eine Warnmeldung fordert Sie zur Bestätigung auf.

1. Drücken Sie zur Bestätigung [OK].

Erase Codes

Wählen Sie die Option I/M Readiness und drücken Sie [OK]. Der Bildschirm wird wie folgt angezeigt:

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

3/6

I/M Readiness

Verwenden Sie die UP- oder Down-Taste, um auszuwählen, und drücken Sie dann [OK]. Der Bildschirm wird wie folgt angezeigt

N / A bedeutet, dass dieses Fahrzeug nicht verfügbar ist, INC bedeutet unvollständig oder nicht bereit, OK bedeutet Abgeschlossen oder Überwachung OK.

3.4 Data Stream

Wählen Sie [Data Stream] und es wird wie folgt angezeigt:

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

4/6

Diese Funktion ermöglicht die Bedingungen, die für die Durchführung einer Dichtheitsprüfung des Verdunstungssystems erforderlich sind, führt die Prüfung jedoch nicht tatsächlich durch. Der Fahrzeughersteller ist dafür verantwortlich, die Kriterien festzulegen, nach denen der Test automatisch abgebrochen wird. Bevor Sie diese Funktion ausführen, lesen Sie bitte das Reparaturhandbuch des Fahrzeugs, um die erforderlichen Verfahren zu ermitteln.

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

5/6

Wählen Sie [Vehicle Information] und es wird wie folgt angezeigt:

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

6/6

Vehicle Information

Vehice Identification Number (VIN)LVSFBFAC94F020950

Calibration Identifications(CID)000007550753

Calibration Venfication Number (CVN)B5073064

OK ESC

4. Werkzeug-Setup

4.1 Sprache

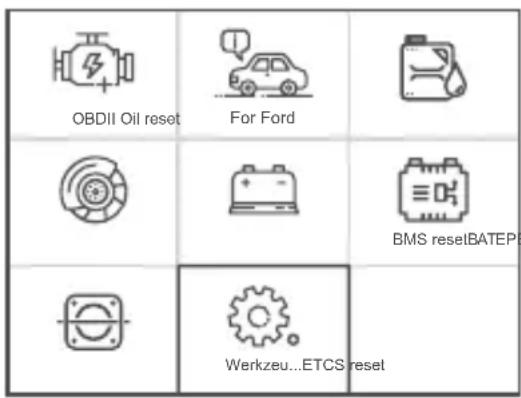

Wählen Sie [Sprache] und es wird wie folgt angezeigt:

OBDII Oil reset For Ford BMS resetBATEP Werkzeu...ETCS reset

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

1/7

Sprache

English

Français

Deutsch

Español

русский

Português

Svenska

3/10

Sprache

Dansk

Suomalainen

Norsk språk

8/10

4.2 Piepser

Wählen Sie [Piepser] und es wird wie folgt angezeigt:

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

2/7

Piepser

OFF

ON

1/2

4.3 Anweisungen

Wählen Sie [Anweisungen] und es wird wie folgt angezeigt:

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

3/7

Anweisungen

OFF

ON

1/2

4.4 Maßeinheit

Wählen Sie Maßeinheit und es wird wie folgt angezeigt:

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

4/7

Maßeinheit

Metric

Imperial

1/2

4.5 Hautstil

Wählen Sie Hautstil und es wird wie folgt angezeigt:

Werkzeugeinrichtung

Sprache

Piepser

Anweisungen

Maßeinheit

Hautstil

Feedback the test result

Geräteinformationen

5/7

Hautstil

Himmel Grau

Gem Blau

1/2
