MANUALE UTENTE Life S Ceado

Il macinacaffè modello è un'apparecchio professionale per la macinatura del caffè e la distribuzione dello stesso attraverso una bocchetta erogatrice.

Come tutti gli elettrodomestici deve essere utilizzato con particolare prudenza per evitare lesioni alle persone e danni all'apparecchio.

Leggere perciò con cura le presenti istruzioni per l'uso prima della messa in funzione ed attenersi alle prescrizioni relative alla sicurezza.

Non utilizzare l'apparecchio se non si conoscono adeguatamente le istruzioni per l'uso!

1

Pagina 4

COFFEE GRINDER life.S

2 Forcella di appoggio (a due posizioni)

3 Supporto coppa porta-filtro

3a Vite di serraggio supporto

4 Bocchetta erogatrice

5 Tastiera

6 Campana

6a Vite di fissaggio campana

7 Coperchio campana

8 Otturatore campana

9 Manopola regolazione macinatura

10 Interruttore ON-OFF

11 Selezione dose singola (start)

12 Selezione dose doppia (start)

13 Tasto multifunzione sx

14 Tasto multifunzione dx

7 6 8 5 4 3a 3 2 9 1 Fig. 1

1. Leggere attentamente le seguenti istruzioni prima di utilizzare l'apparecchio.
2. Questo apparecchio è destinato solo per un uso interno.
3. La temperatura ambiente massima e minima per il corretto funzionamento dell'apparecchio sono rispettivamente 32°C e 10°C.
4. L'installazione ed ogni operazione di manutenzione devono essere effettuate esclusivamente da personale qualificato e autorizzato per tali mansioni.
5. Assicurarsi che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dell'apparecchio e che l'impianto elettrico sia dotato di messa a terra ed interruttore differenziale.

6. Allacciare il cavo di alimentazione ad una presa protetta da interruttore magnetotermico o con fusibili.
   Evitare l'uso di adattatori e spine multiple.

7. Scegliere una posizione ASCIUTTA e RIPARATA, lontana da spruzzi e getti d'acqua, fonti di calore, fiamme libere e sostanze infiammabili.

8. Collocare l'apparecchio su una superficie piana e stabile e dove non possa essere rovesciato. La superficie di appoggio più alta (campana di caffè) deve essere ad un'altezza non inferiore a 1,5 m.
9. Questo apparecchio è destinato all'uso professionale perciò deve essere utilizzato solo da personale esperto e addestrato per tale scopo. Questo apparecchio NON è destinato alle lavorazioni industriali di cibo nelle produzioni di massa.
10. Questo apparecchio non è inteso per uso di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o senza esperienza e conoscenza, a meno che abbiano ricevuto istruzioni relativamente all'uso dell'apparecchio e siano controllati da una persona responsabile per la loro sicurezza.

I BAMBINI DOVREBBERO ESSERE CONTROLLATI IN MODO DA ASSICURARE CHE NON GIOCHINO CON L'APPARECCHIO.

1. Non utilizzare questo apparecchio per operazioni diverse da quella di macinare il caffè in grani. Ogni altro uso può essere pericoloso. Non utilizzare l'apparecchio senza la campana e il suo coperchio.

2. Lavorare sempre in condizioni di sicurezza, evitare di usare l'appa-recchio con le mani o i piedi bagnati e all'aperto.

3. Conservare l'imballaggio originale per un eventuale futuro impiego. È infatti il mezzo più adatto per una corretta protezione dagli urti durante il trasporto.
4. In caso di incendio utilizzare estintori ad Anidride Carbonica (CO _2 ). Non utilizzare acqua o estintori a polvere.
5. Non immergere mai l'apparecchio nell'acqua!
6. È severamente vietato smontare l'apparecchio o cercare di intervenire in qualsiasi modo all'interno dello stesso.
7. Staccare sempre la spina dalla presa di corrente prima di ogni operazione di manutenzione e pulizia e quando l'apparecchio non è in uso.
8. Non spostare l'apparecchio tirandolo per il cavo. Non scollegare mai la spina tirandola per il cavo o toccandola con le mani bagnate.

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

1. FARE ATTENZIONE a non inserire mai utensili, metalli o altri materiali duri nella campana. Questo è pericoloso e può causare danni.

2. Non operare mai con l'apparecchio danneggiato o con parti allentate ma rivolgersi subito ad un Centro di Assistenza Autorizzato.

3. Rumorosità: l'apparecchio non supera i 70 dB.

L'apparecchio rispetta il regolamento europeo CE 1935/2004 e successivi aggiornamenti.

Nota: A causa dell'esecuzione di controlli statistici di prodotto, l'apparecchio potrebbe pervenire sporco di caffè.

CONSERVARE QUESTE ISTRUZIONI !

Per la consultazione in linea di queste istruzioni, visitare il sito www.ceado.com

CE

La dichiarazione di conformità CE di questo apparecchio è disponibile nella sezione Prodotti del nostro sito web www.ceado.com.

INSTALLAZIONE

Prima di installare l'apparecchio attenersi scrupolosamente alle Norme di sicurezza sopra indicate. Per l'installazione dell'apparecchio è necessaria la presenza di personale qualificato che sia in grado di controllare il grado di macinatura del caffè.

1. Assicurarsi che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dell'apparecchio e che l'impianto elettrico sia dotato di messa a terra ed interruttore differenziale.
2. Scegliere una posizione ASCIUTTA e RIPARATA, lontana da spruzzi e getti d'acqua, fonti di calore, fiamme libere e sostanze infiammabili. Collocare l'apparecchio su un piano orizzontale stabile dove non possa essere rovesciato.

Prima di collegare la spina alla presa accertarsi che l'interruttore ON-OFF (10 Fig. 2) sia in posizione "O" di spento.

1. Allacciare il cavo di alimentazione ad una presa protetta da interruttore magnetotermico o con fusibili. Evitare l'uso di adattatori e spine multiple.

2. Distendere il cavo di alimentazione per l'intera lunghezza. Non farlo passare in corrispondenza di spigoli taglienti o superfici calde. Evitare di metterlo a contatto con olio. Evitare che il cavo di alimentazione penda liberamente dal piano di appoggio dell'apparecchio.

3. Accertarsi che il contenitore dei chicchi di caffè (campana) sia correttamente posizionato e abbia l'otturatore (8 Fig. 1) completamente aperto fino a fine corsa. Stringere, senza forzare eccessivamente, la vite di fissaggio della campana (6a, Dettaglio A Fig. 3).

PREPARAZIONE E USO

Al primo utilizzo: sciacquare con acqua corrente tutti gli elementi a contatto con gli alimenti: campana, coperchio, otturatore, soffietto, spingigrani, supporto del kit.

ACCENSIONE

1 Caricare la campana con i chicchi di caffè chiudendola poi con il suo coperchio.

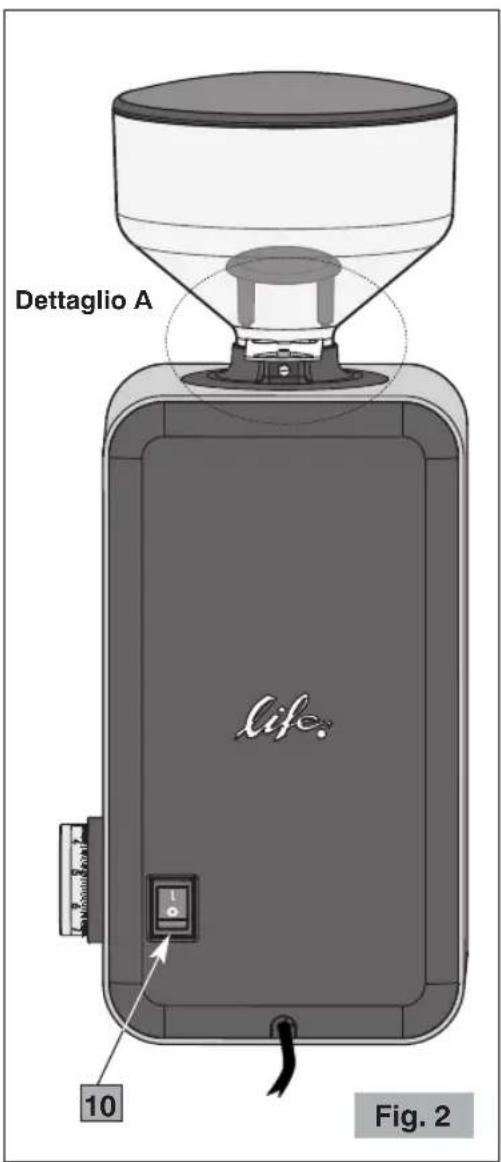

2 Portare l'interruttore ON-OFF sulla posizione "I" (10 Fig. 2). Si accende il display della tastiera (5 Fig. 1) (vedere Fig. 6).
3 Posizionare la coppa porta-filtro sopra la forcella (2 Fig. 1) bloccandola sotto il supporto (3 Fig. 1) preventivamente regolato in base al modello della coppa porta-filtro utilizzata.

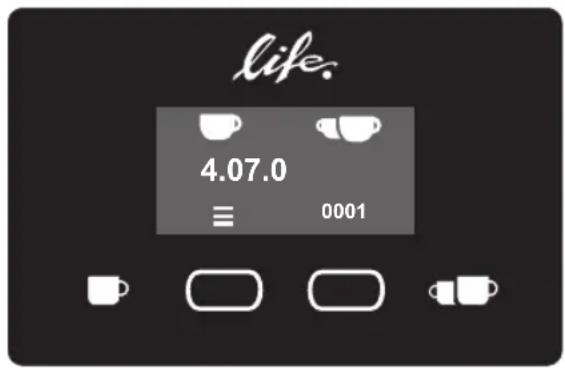

Schermata principale

life. 4.07.0 ≡ 0001

Fig. 6

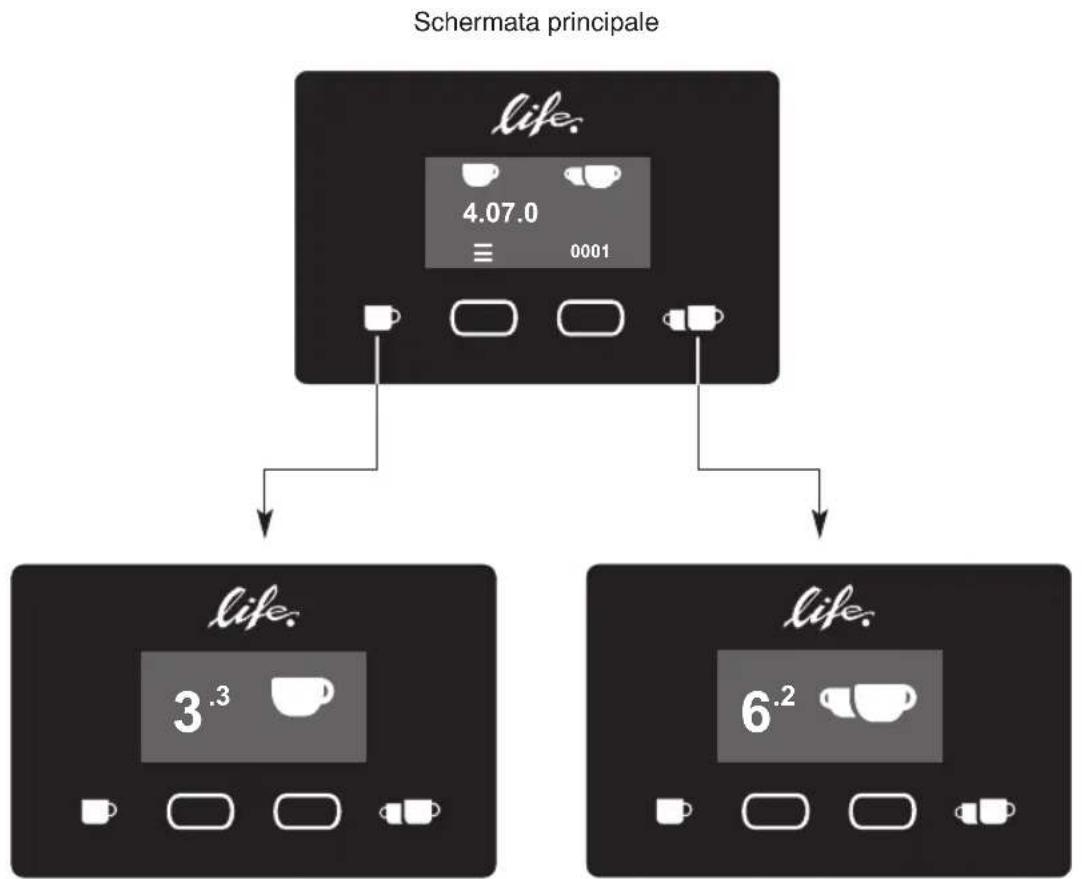

Funzionamento automatico (vedere Fig. 7)

4 Premere il tasto (11 Fig. 5) per macinare la quantità di caffè necessaria per una singola dose oppure il tasto (12 Fig. 5) per una dose doppia.

Erogazione dose singola Erogazione dose doppia
Fig. 7

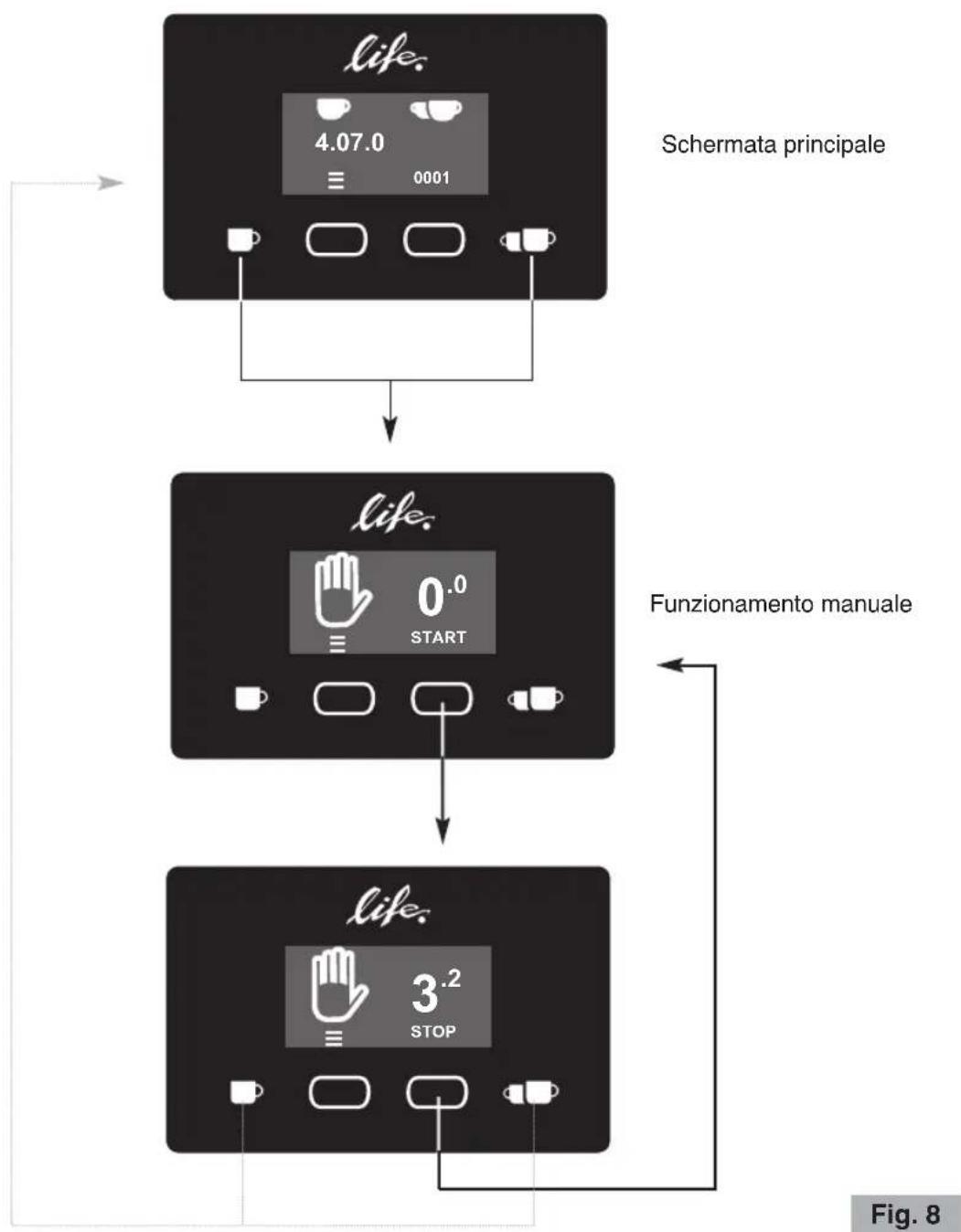

Funzionamento manuale (vedere Fig. 8)

4 Per macinare caffè in modo continuo, senza nessuna impostazione di tempo, premere contemporaneamente i tasti (1) 12 (fig. 5) per passare alla schermata di funzionamento manuale.
5 Premere il tasto "START" per macinare.

6 Quando è stata macinata la quantità di caffè desiderata, premere il tasto "STOP".

NOTA! Mantenere la coppa porta-filtro in posizione finché non si conclude l'erogazione!

7 Per uscire dalla schermata di funzionamento manuale, premere uno dei tas


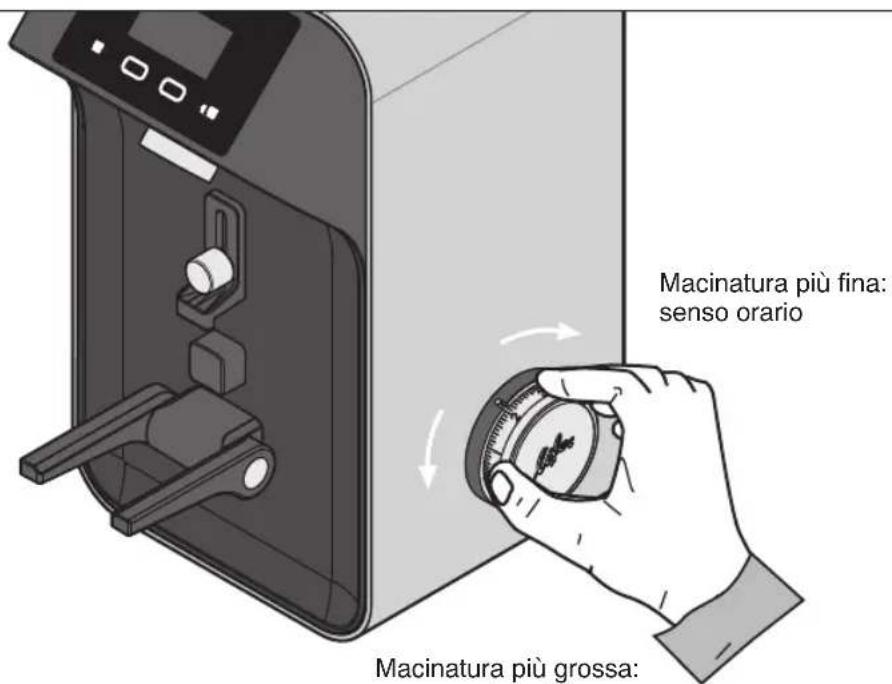

REGOLAZIONE MACINATURA

L'apparecchio esce già dalla fabbrica con una regolazione di massima, ma può presentarsi la necessità di regolare ulteriormente il grado di macinatura a causa di vari fattori esterni come il tipo di miscela utilizzata, l'umidità, la temperatura o esigenze di erogazione della macchina per caffè espresso.

Una ulteriore correzione del grado di macinatura è possibile ruotando la manopola di regolazione macinatura (9 Fig. 1) (vedere Fig. 9).

• Per ottenere una macinatura più fina si deve muovere la manopola in senso orario.

• Per ottenere una macinatura più grossa si deve muovere la manopola in senso antiorario.

Fare sempre attenzione a muovere la manopola con motore in movimento e a vuoto (senza caffè tra le macine).

NOTA! Si raccomanda di macinare piccoli quantitativi di caffè lasciando svuotare le macine ad ogni tentativo di regolazione aprendo e chiudendo quindi ogni volta l'otturatore (8 Fig. 1).

Macinatura più fina: senso orario Macinatura più grossa:

Macinatura più grossa: senso antiorario

Fig. 9

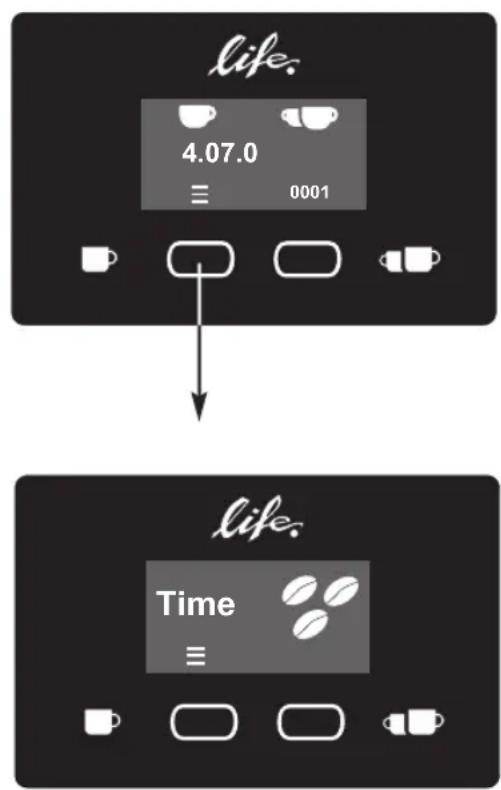

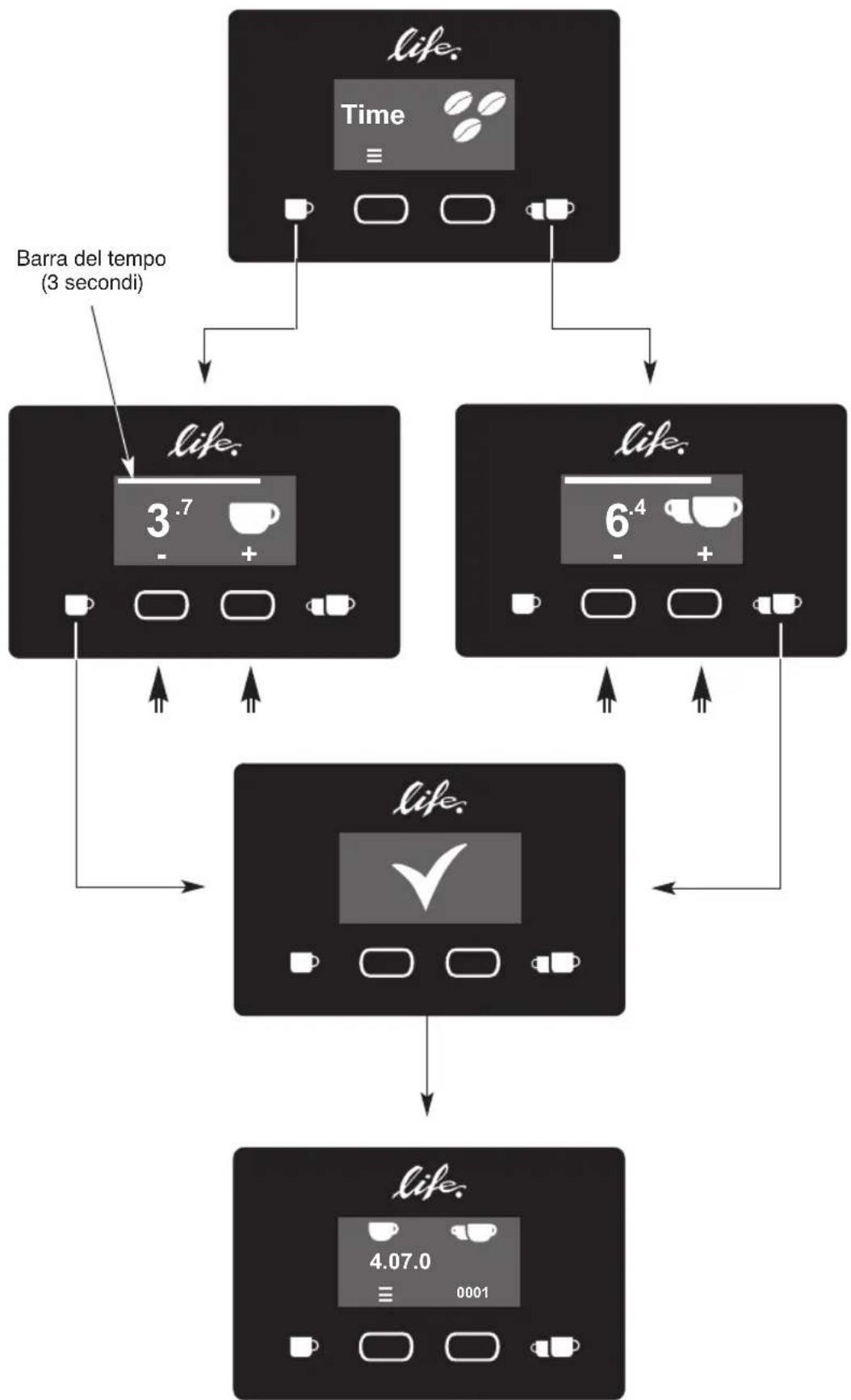

IMPOSTAZIONE TEMPI DI MACINATURA - vedere Fig. 10 e Fig. 11

Nota: Solamente al primo utilizzo, data la conformazione delle macine, per ottenere una dose dal peso costante è necessario un breve periodo di rodaggio macinando caffè in grani.

Per cambiare il tempo di macinatura delle dosi, bisogna entrare in modalità "Time" premendo il tasto

(13 Fig. 5) nella schermata principale (nella schermata "Time" se non si preme nulla, dopo

tre secondi si torna a quella principale).

Per programmare la dose singola premere il tasto

5), per quella doppia il tasto

(12 Fig. 5).

Una volta che si è in modalità programmazione, se si preme il tasto di partamento il tempo

di 0.1 secondi mentre se si preme il tasto

lementa di 0.1 secondi.

Dopo 3 secondi di inattività (barra del tempo si riduce fino a sparire), appare la schermata di conferma che la programmazione è stata eseguita correttamente e che il macinacaffè è pronto per funzionare con il nuovo tempo impostato e si ritorna alla schermata principale.

Se si vuole uscire senza aspettare i 3 secondi, premere il tasto relativo

Schermata principale

Fig. 10

Fig. 11

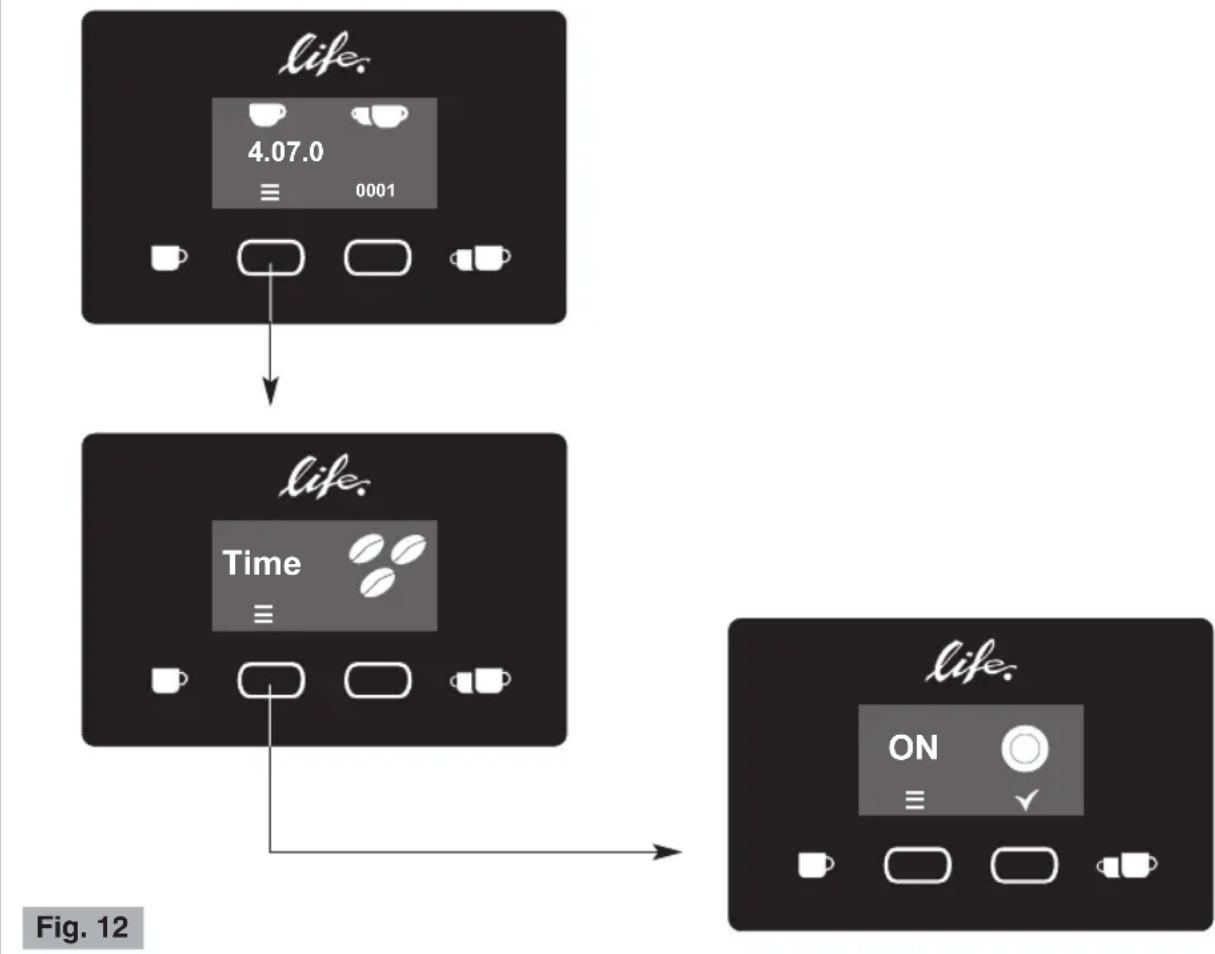

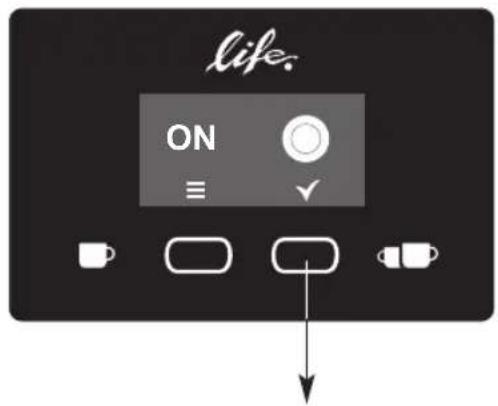

IMPOSTAZIONE TASTO START - vedere Fig. 12 e Fig. 13

Come impostazione di fabbrica (modo impulsivo ON) l'apparecchio eroga il caffè alla semplice pressione del tasto start (Fig. 5) per la dose singola e (12 Fig. 5) per la dose

doppia.

Se durante l'erogazione di una dose questo tasto viene premuto di nuovo il motore si ferma, il sistema si mette in pausa e sul display è visualizzato il tempo rimanente per completare la dose. A questo punto per completare la dose basta premere di nuovo il tasto start relativo (11 o 12 Fig. 5). Se, invece, non si desidera più terminare la dose, per quella singola premere il tasto della doppia e per la doppia il tasto della singola.

È comunque possibile cambiare questa funzione programmando il tasto start in modo che l'erogazione del caffè avvenga fintantoché il relativo tasto start rimane premuto e si interrompa al suo rilascio (modo impulsivo OFF).

Per cambiare il funzionamento del tasto start, premere il tasto

(13 Fig. 5) nella

schermata principale due volte per entrare nella schermata del tasto start (se non si preme nulla, dopo tre secondi si torna alla schermata principale).

Schermata principale

Nella schermata del tasto start, premendo il tasto "ON" oppure "OFF".

postare la funzione impulsivo

Una volta selezionata la modalità desiderata, uscire premendo il tasto preme nulla, dopo tre secondi si torna alla schermata principale.

o non si

Il macinacaffè memorizza in un contatore generale il numero di dosi erogate dall'uscita dalla fabbrica (dato che non è possibile azzerare) e in un contatore parziale il numero di dosi erogate dopo un reset fatto dall'utente. Per ciascun tipo di contatore, inoltre, viene distinto il numero di dosi singole e doppie.

Nota: A causa dell'esecuzione di controlli statistici di prodotto, l'apparecchio potrebbe uscire dalla fabbrica con i contatori diversi da zero.

Leggere i contatori

Premere il tasto

nella schermata principale per entrare nella schermata dei

contatori (se non si preme nulla, dopo tre secondi si torna alla schermata principale).

1. Il display visualizzerà per primo il contatore parziale delle dosi totali (dosi singole + dosi doppie) erogate dall'ultimo reset.

Continuando a premere sempre il tasto

, il display visualizzerà in sequenza le

seguenti schermate:

1. il contatore parziale delle dosi singole erogate dall'ultimo reset;
2. il contatore parziale delle dosi doppie erogate dall'ultimo reset;
3. il contatore generale delle dosi totali;
4. il contatore generale delle dosi singole;
5. il contatore generale delle dosi doppie.

Con un ulteriore tocco, si ritorna alla schermata principale.

Per azzerare un contatore parziale tenere premuto il tasto

per 3 secondi.

Fig. 14

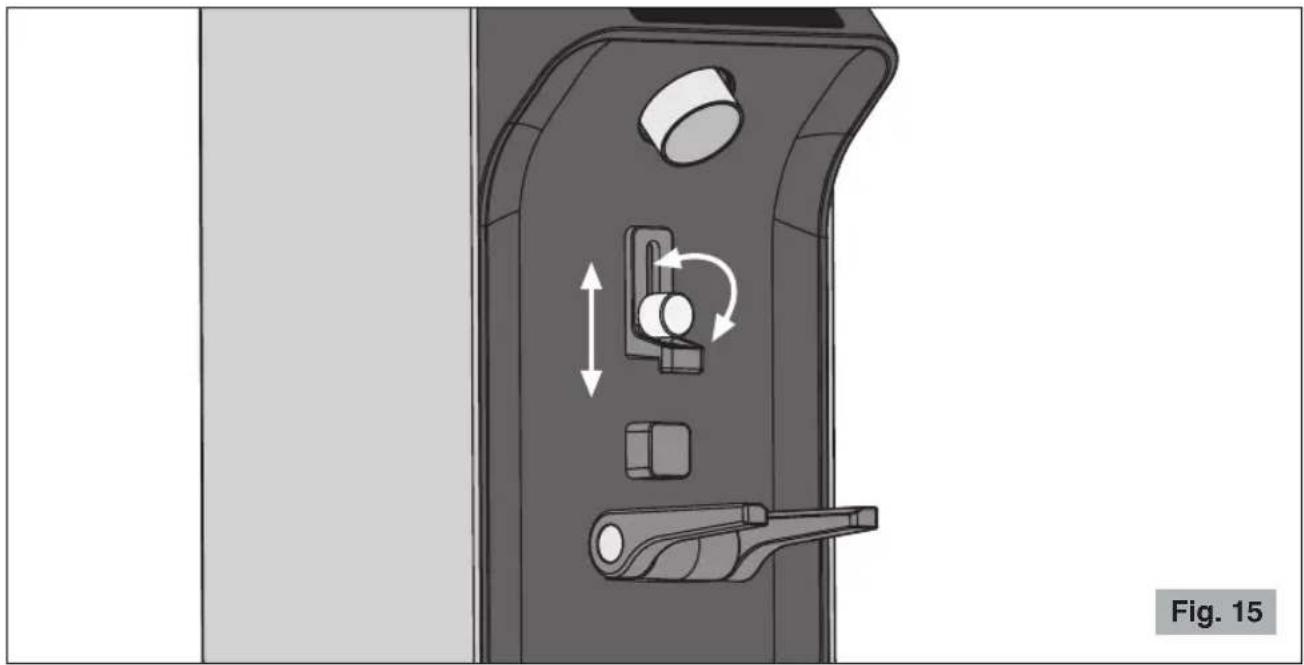

REGOLAZIONE SUPPORTO COPPA PORTA-FILTRO

Il supporto coppa porta-filtro è stato progettato per funzionare con le diverse coppe presenti nelle più diffuse macchine da caffè in commercio e, nelle versioni “caffè filtro”, permette di agganciare l’apposito contenitore fornito in dotazione.

Allentare la vite di serraggio (3a Fig. 1) del supporto, regolarne la sua altezza e poi stringere nuovamente la vite (vedere Fig. 15).

La regolazione ottimale è quella che sostiene la coppa porta-filtro in posizione perfettamente orizzontale.

Non operare mai senza la campana fissata dall'apposita vite (6a, Dettaglio A Fig. 3).

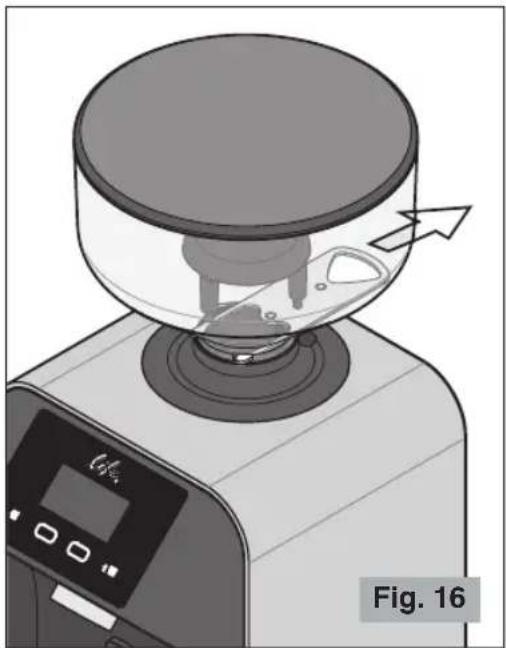

Accertarsi della completa apertura dell'otturatore della campana fino a fine corsa (ultimo scatto) (vedere Fig. 16).

Quando non è previsto l'utilizzo del macinacaffè per il periodo di chiusura dell'esercizio è sempre consigliabile spegnerlo tramite l'interruttore generale.

Nella campana è obbligatorio versare esclusivamente caffè in grani e non caffè già macinato o altre sostanze.

Mantenere l'apparecchio ben pulito ed in ordine garantisce una qualità ottimale dei prodotti e una maggiore durata dell'apparecchio stesso.

Le operazioni di pulizia dell'apparecchio devono essere eseguite da persone con conoscenza ed esperienza pratica dell'apparecchio. Pulizia della camera di macinatura

Per rimuovere i residui oleosi del caffè ed evitare l'usura prematura delle macine (con conseguente variazione della dose del macinato), si raccomanda di pulire frequentemente la camera di macinatura utilizzando l'apposito pulitore per macinacaffè GRINDZ™ o altri prodotti analoghi.

Pulizia degli altri componenti

Pulire alla fine di ogni giorno di lavoro le superfici esterne e sporche di caffè (base, bocchetta erogatrice, kit dose singola etc.). Pulire completamente l'apparecchio almeno una volta a settimana.

Scollegare sempre la spina dell'apparecchio dalla presa di corrente prima di effettuare la pulizia.

Per la pulizia della base, utilizzare un panno umido di acqua o di alcol. Asciugare con un panno asciutto.

Non lavare mai con getti d'acqua e non immergere mai l'apparecchio.

Una volta rimossa la campana è possibile lavarla con acqua tiepida e sapone neutro, risciacquarla e asciugarla attentamente.

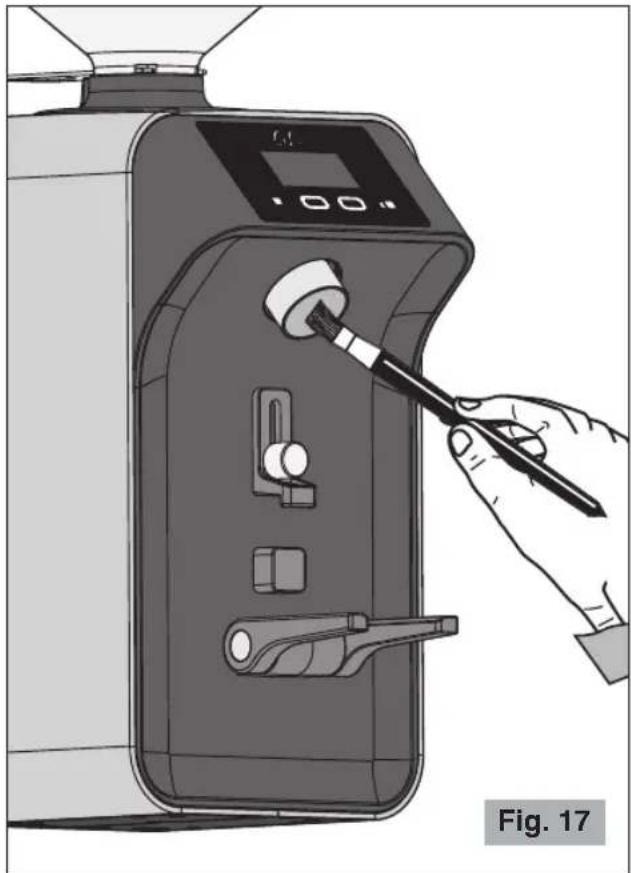

- Utilizzare uno spazzolino o un pennello (Fig. 17) per pulire le zone più nascoste al suo interno e un panno asciutto per le altre superfici.

MANUTENZIONE

La manutenzione deve essere una prerogativa esclusiva del personale tecnico qualificato.

La cura delle parti dell'apparecchio, sia meccaniche che elettriche, è indispensabile per garantire le doti di sicurezza ed efficienza che lo contraddistinguono. Le eventuali parti da sostituire devono essere sempre ricambi originali.

GUASTI E RIMEDI

(Vedi Tabella pagina seguente)

In caso di malfunzionamento, difetto all'apparecchio o se si sospetta un guasto in seguito a una caduta, staccare immediatamente la spina dalla presa di corrente.

Se non si riesce ad eliminare il guasto, attenendosi alle indicazioni della tabella che segue, rivolgersi ad un centro di Assistenza Autorizzato.

Soltanto gli specialisti competenti possono effettuare interventi e riparazioni sull'apparecchio.

Si declina ogni responsabilità per danni causati da riparazioni eseguite non correttamente e da personale non autorizzato. In questi casi viene a decadere la copertura della garanzia.

Problema	Soluzione
L'apparecchio non si accende.	Controllare che la spina sia inserita.Controllare che l'interruttore di protezione a muro sia acceso.Controllare che l'interruttore dell'apparecchio sia su ON.Se il problema si manifesta dopo un lungo periodo di uso intensivo, o ad un sovraccarico, è possibile che il motore sia in protezione termica! Attendere almeno 20 minuti e riprovare. Si può ridurre il tempo di attesa posizionando l'apparecchio in un posto fresco.
La granulometria non è uniforme.	Provare a macinare molto grosso per alcuni secondi, poi ripristinare la regolazione corretta.Chiamare l'Assistenza Tecnica per controllare/sostituire le macine.
Il caffè non esce correttamente dalla bocchetta erogatrice.	Verificare che la bocchetta erogatrice del caffè sia libera.
Il motore si blocca.	Se a causa di una errata regolazione di macinatura o per la presenza di un corpo estraneo nelle macine dovesse bloccarsi il motore, provare ad allargare al massimo la granulometria manovrando in senso antiorario la manopola di regolazione (9 Fig. 1).Se questo non fosse sufficiente, allora spegnere l'apparecchio, staccare la spina di alimentazione e rivolgersi a personale tecnicamente qualificato.

SMALTIMENTO

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei paesi dell'Unione Europea ed in quelli con sistema di raccolta differenziata in conformità con la direttiva europea 2012/19/UE e successivi aggiornamenti)

Questo prodotto è stato realizzato con materiali e componenti di prima qualità adatti al riciclaggio e riutilizzabili.

Non gettare pertanto l'apparecchio nei normali rifiuti domestici quando è arrivato il momento di smaltirlo bensì consegnarlo presso i punti di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Ciò viene indicato dal simbolo raffigurato a lato sul prodotto e nelle istruzioni per l'uso.

Informarsi sui punti di raccolta pubblici presso il proprio comune.

CONDIZIONI DI GARANZIA

Questo prodotto è garantito per difetti dei materiali o di costruzione.

Il periodo di garanzia può variare in base a leggi locali o usi commerciali del paese in cui il prodotto viene commercializzato. Si prega pertanto di contattare il rivenditore presso il quale è stato acquistato il prodotto.

Nel periodo di garanzia questo prodotto potrà essere riparato o sostituito, a giudizio del produttore, senza costi aggiuntivi solo nel caso in cui esso sia stato utilizzato secondo quanto prescritto dal presente manuale d'uso e manutenzione.

Nel caso in cui questo prodotto necessiti di manutenzione o riparazione nel periodo coperto da garanzia, si prega di contattare il rivenditore per le istruzioni per la spedizione. Il prodotto dovrà essere spedito nel suo imballo originale o in un imballo adeguato.

Questa garanzia non si applica nei casi di abuso, improprio utilizzo o nel caso di riparazione non autorizzata. Questa garanzia non si applica inoltre a quelle parti del prodotto soggette ad usura quali ad esempio le macine e alle parti elettriche.

La garanzia copre limitatamente i costi di riparazione o sostituzione del prodotto o delle sue parti difettate, o un ammontare pari al prezzo pagato per l'acquisto. Sono da escludere ulteriori richieste di danni.

Le istruzioni sopra riportate devono essere osservate pena la decadenza della garanzia e delle responsabilità del costruttore.

In ogni caso queste istruzioni non possono coprire ogni possibile condizione per cui si raccomanda l'uso responsabile dell'apparecchio.

COFFEE GRINDER life.S
