MANUALE UTENTE GQ75LST7DAT SAMSUNG

Prima di leggere la presente Guida semplice per l'utente

Samsung dichiara che questo TV è conforme all'art. 3quinquies D.L. 16/2012 convertito con modifiche da L. 44/2012 e successivamente modificato da L. 11/15"

Questo TV viene fornito con la presente Guida semplice per l'utente e una Guida per l'utente incorporata > (Fasto direzionale sinistro) > Impostazioni > Supporto > Apri la Guida per l'utente).

Per attivare Samsung Smart Remote, premere su di esso. (L'operazione è richiesta solo per il primo utilizzo).

Avvertenza! Istruzioni importanti di sicurezza

Leggere le Istruzioni di sicurezza prima di usare il televisore. Per una spiegazione sui simboli che possono comparire sui prodotti Samsung vedere la tabella sotto.

ATTENZIONE
RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE.
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). NON CONTIENE PARTI RIPARABILI DALL'UTENTE. RIVOLGERSI A UN TECNICO DELL'ASSISTENZA QUALIFICATO.
	Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che non è necessaria alcuna connessione di sicurezza ad una presa di corrente dotata di messa a terra. Qualora questo simbolo di interesse non fosse presente su un prodotto dotato di cavo di alimentazione, ciò indica che il prodotto DEVE prevedere una connessione affidabile ad un polo di messa a terra.
	Tensione CA: La tensione nominale contraddistinta con questo simbolo è di tipo CA.
	Tensione CC: La tensione nominale contraddistinta con questo simbolo è di tipo CC.
	Attenzione. Leggere le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare la Guida semplice per l'utente per ottenere ulteriori informazioni sulla sicurezza.

Alimentazione

• Non sovraccaricare le prese a muro, i cavi di prolunga o altri adattatori oltre la loro capacità e tensione. In caso contrario, si potrebbe verificare un incendio o una scarica elettrica. Vedere la sezione relativa alle specifiche di alimentazione nel manuale o dell'etichetta apposta sul prodotto per conoscere le informazioni di voltaggio e amperaggio.
• I cavi di alimentazione devono essere posizionati in modo da non poter essere calpestati o schiacciati da oggetti posizionati sopra o contro di essi. Prestare particolare attenzione ai cavi e alle spine, in prossimità delle prese elettriche e nel punto in cui escono dall'apparecchio.
• Non inserire mai oggetti metallici nelle aperture dell'apparecchio. Ciò potrebbe provocare una scarica elettrica.
• Per evitare il pericolo di scosse elettriche, non toccare mai le parti interne dell'apparecchio. L'apparecchio può essere aperto solo da un tecnico qualificato.
• Inserire saldamente la spina del cavo di alimentazione nella presa elettrica. Nello scollegare la spina di alimentazione dalla presa a parete, afferrarla per la spina e non per il cavo. Non scollegare mai la presa tirando il cavo di alimentazione. Non toccare il cavo di alimentazione con le mani bagnate.
• Se l'apparecchio funziona in modo anomalo, in particolare se emette odori o rumori insoliti, scollegarlo immediatamente dall'alimentazione e contattare un rivenditore autorizzato o un Centro di assistenza Samsung.
• Al fine di proteggere questo apparecchio da un eventuale fulmine, o al fine di lasciarlo senza sorveglianza inutilizzato per un lungo periodo di tempo, scollegare l'apparecchio dalla presa di corrente a muro e scollegare l'antenna o il cavo segnali.

- La polvere accumulata può causare scariche elettriche, perdite di corrente o incendio a causa del calore o delle scintille generate dal cavo di alimentazione o dal degrado della guaina isolante.

- Utilizzare solo una spina e una presa opportunamente collegate a terra.

- Una messa a terra inadeguata può causare scosse elettriche o danni al prodotto. (Solo dispositivi di Classe I.)

- Per spegnere completamente questo apparecchio, scollegare la spina dalla presa di corrente a parete. Per poter scollegare rapidamente il televisore dalla presa di corrente in caso di necessità, assicurarsi che la spina del cavo di alimentazione sia sempre rapidamente accessibile.

Italiano - 2

Installazione

• Non esporre il prodotto a luce solare diretta né collocarlo vicino o sopra un radiatore o una griglia di un impianto di riscaldamento.
• Non collocare sul prodotto recipienti pieni d'acqua (come vasi, ecc...); la mancata osservanza di questa precauzione può causare incendio o scarica elettrica.
• Non esporre questo apparato a pioggia o umidità.
• Contattare un Centro di assistenza autorizzato Samsung qualora si installi il televisore in un locale molto polveroso o in presenza di temperature molto alte o molto basse, elevata umidità, presenza di sostanze chimiche o in caso di funzionamento 24 ore su 24, per esempio in aeroporti, stazioni ferroviarie, ecc... La mancata osservanza di questa precauzione può causare gravi danni al televisore.
  • Non esporre il prodotto a gocce o spruzzi d'acqua.

Montaggio del televisore a parete

Poiché l'accesso al Media Bay del TV può essere limitato a causa della forma della staffa per il montaggio a parete usata, collegare tutti i cavi necessari al TV prima di fissarlo alla parete. Nel collegare ulteriori cavi e dispositivi al TV dopo averlo appeso alla parete, potrà risultare necessario staccare il TV dalla staffa.

Il montaggio a parete di questo TV deve seguire le specifiche stabilite dal produttore. In caso di installazione non corretta, il TV potrebbe scivolare dalla struttura o cadere, causando gravi lesioni a bambini o adulti eventualmente presenti e gravi danni al prodotto.

• Per ordinare il kit per il montaggio a parete Samsung, contattare il centro assistenza Samsung.
• Samsung non può essere ritenuta responsabile per lesioni personali o danni al prodotto causati da una installazione a parete eseguita autonomamente dall'utente
• Installare la staffa su una parete solida perpendicolare al pavimento. Prima di fissare la staffa di montaggio a una parete non in cartongesso, contattare il rivenditore di zona per richiedere ulteriori informazioni. Una installazione a soffitto o su pareti inclinate può provocare la caduta del televisore e causare lesioni personali anche gravi.
• Nell'installare il kit di fissaggio a parete, si consiglia di serrare tutte le quattro viti della staffa VESA.

• Per installare un kit di fissaggio a parete usando solo le due viti superiori, assicurarsi di usare un kit Samsung che preveda questo tipo di installazione. (potrebbe essere possibile acquistare questo tipo di kit di fissaggio a parete in base all'area geografica di appartenenza).

• Non installare il televisore con una inclinazione superiore ai 15 gradi.

• Nella tabella riportata di seguito sono indicate le dimensioni standard dei kit di montaggio a parete.

Non installare il kit di montaggio a parete mentre il televisore è acceso. La mancata osservanza di questa precauzione può causare lesioni personali causate da scariche elettriche.

• Non utilizzare viti più lunghe delle dimensioni standard o non conformi alle specifiche dello standard VESA. Viti troppo lunghe possono danneggiare i componenti interni del televisore.
• Per sistemi di montaggio a parete non conformi allo standard VESA, la lunghezza delle viti potrebbe differire in base alle specifiche del sistema di montaggio usato.
• Non serrare eccessivamente le viti. Ciò potrebbe danneggiare il prodotto o causarne la caduta con conseguente rischio di lesioni. Samsung non può essere ritenuta responsabile per tali incidenti.
• Samsung non potrà essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati sistemi di montaggio a parete non conformi allo standard VESA o l'utente non segua le istruzioni di installazione fornite.
• E' necessario che l'installazione a parete del televisore sia eseguita da due persone.
• AVVERTENZA: Questo apparecchio deve essere saldamente fissato alla parete.

"Il ribaltamento, lo scotimento o il dondolamento dell'apparecchio possono provocare lesioni/morte". (CSA60065)

Specifiche per il montaggio a parete (VESA)

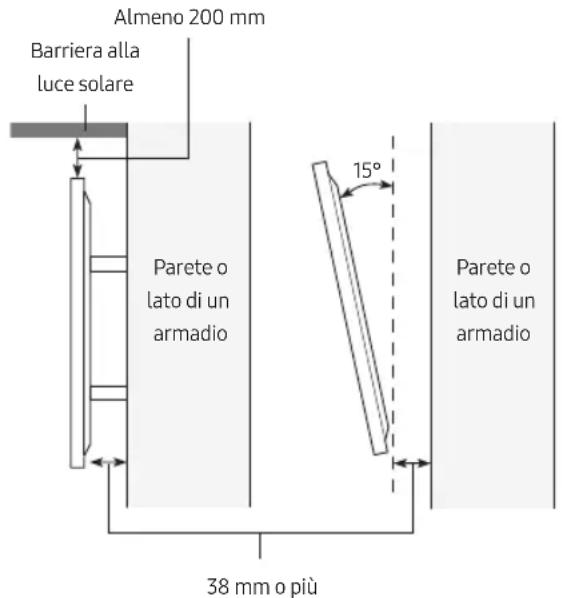

Garantire un'adeguata ventilazione al televisore

Per garantire un'adeguata ventilazione all'apparecchio, durante l'installazione del televisore lasciare una distanza minima di 38 mm tra il televisore e gli elementi circostanti (per esempio pareti, pannelli del vano TV, ecc...). Una ventilazione inadeguata può causare l'innalzamento della temperatura interna del prodotto e il rischio di incendio.

• Se il televisore viene installato su una staffa a parete, utilizzare solo componenti forniti da Samsung. L'uso di componenti di altri produttori può causare malfunzionamenti o lesioni personali per la caduta del prodotto.
• The Terrace può essere installato anche inclinato a parete o sul lato di un armadio, fino a 15°.

Almeno 200 mm Barrieria alla luce solare Parete o lato di un armadio 15° Parete o lato di un armadio 38 mm o più

Precauzioni di sicurezza

Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. In particolare, si raccomanda di non appendersi al televisore e di non destabilizzarlo. Se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte nella documentazione allegata al televisore.

AVVERTENZA: Non posizionare mai il televisore in una posizione instabile. Il televisore potrebbe cadere e provocare serie lesioni personali e perfino la morte. Molte lesioni possono essere evitate prendendo delle semplici precauzioni come:

• Usare sempre contenitori o metodi di montaggio consigliati da Samsung.
• Utilizzare solo mobili in grado di sostenere in sicurezza il televisore.
• Accertarsi sempre che il televisore non sporga dal bordo del mobile sul quale è posizionato.
• Informare sempre sui pericoli di arrampicarsi sui mobili per raggiungere il televisore o i suoi tasti di comando.
• Instradare sempre i cavi collegati al televisore in modo che non possano far cadere le persone, o vengano schiacciati o possano impigliarsi.
• Non posizionare mai il televisore in una posizione instabile.
• Non posizionare il televisore su mobile alto (quale ad esempio una credenza o una libreria) senza ancorare entrambi, mobile e televisore, ad un supporto adeguato.
• Non appoggiare mai il televisore su panni o altri materiali a loro volta appoggiati sopra mobili o strutture di sostegno.
• Non appoggiare mai oggetti che possano essere oggetto di attenzione, quali giocattoli e telecomandi, sopra il televisore o il mobile sul quale il televisore è appoggiato.

Qualora il televisore venga spostato in un'altra posizione, adottare gli stessi criteri applicati in precedenza.

Funzione

• Questo prodotto utilizza batterie. Seguire le normative locali in vigore per il corretto smaltimento delle batterie. Contattare l'autorità locale per richiedere informazioni sulle modalità di riciclo e smaltimento.
• Tenere gli accessori (telecomando ecc.) in un luogo sicuro e fuori portata.
• Non far cadere o colpire il prodotto. Se il prodotto risulta danneggiato, scollegare il cavo di alimentazione e rivolgersi ad un Centro di assistenza autorizzato Samsung.
• Non gettare il telecomando o le batterie nel fuoco.
• Non disassemblare, surriscaldare o far entrare le batterie in cortocircuito.
• ATTENZIONE: Sostituendo le batterie esauste del telecomando con un tipo di batterie di voltaggio errato vi è il pericolo di esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.
• AVVERTENZA - Non utilizzare i fumigatori per liquidi contenenti sostanze chimiche, quali repellenti per zanzare o deodoranti per ambienti, in prossimità del prodotto.
• Se il vapore entra in contatto con la superficie del prodotto o vi penetra, può causare macchie o malfunzionamenti.
• AVVERTENZA - PER EVITARE IL PERICOLO DI INCENDIO, NON AVVICINARE MAI AL PRODOTTO CANDELE ACCESE O ALTRE FIAMME LIBERE.

Manutenzione del televisore

• Per pulire il prodotto, scollegare il cavo di alimentazione dalla presa di corrente e pulirlo con un panno morbido e asciutto. Non usare prodotti chimici quali cera, benzene, alcol, solventi, insetticidi, deodoranti per l'ambiente, lubrificanti o detergenti. Tali sostanze chimiche infatti possono danneggiare l'aspetto del televisore o cancellare le scritte riportate sul prodotto.
• Il telaio e lo schermo del televisore possono graffiarsi durante la pulizia. Usare un panno morbido per non graffiare il telaio e lo schermo durante la pulizia.
• Non spruzzare acqua o soluzioni detergenti direttamente sul televisore. Qualsiasi liquido che riesca a penetrare all'interno del prodotto può provocare guasti, incendio o una scossa elettrica.

01 Contenuto della confezione

Controllare che nell'imballaggio del televisore siano contenuti i seguenti componenti. Se eventuali componenti risultano mancanti, contattare il rivenditore.

• Guida semplice per l'utente
- Scheda di garanzia / Guida alle normative (non disponibili in tutti i paesi)
- Samsung Smart Remote
• Cavo di alimentazione TV
- Ferma cavo
• Vite X 2 (M4 X L7)
- Adattatore scheda CI

• La forma e il colore dei componenti possono variare in base al modello.
• Eventuali cavi non forniti possono essere acquistati separatamente.
• Una volta aperta la confezione, verificare che non vi siano accessori nascosti dietro o all'interno dei materiali di imballaggio.

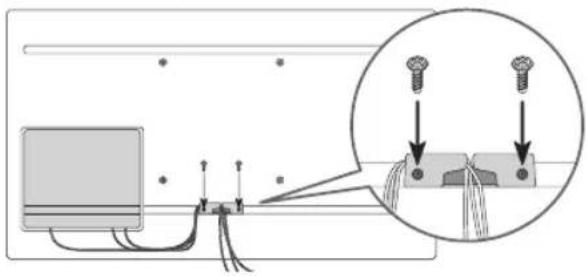

Uso del fermo per cavi

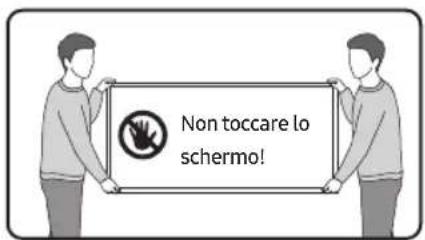

Una pressione diretta sulla superficie dello schermo provocata da una manipolazione non corretta può danneggiare lo schermo. Come mostrato in figura, accertarsi di afferrare i bordi dello schermo nel sollevare il TV.

Non toccare lo schemo!

02 Installazione TV

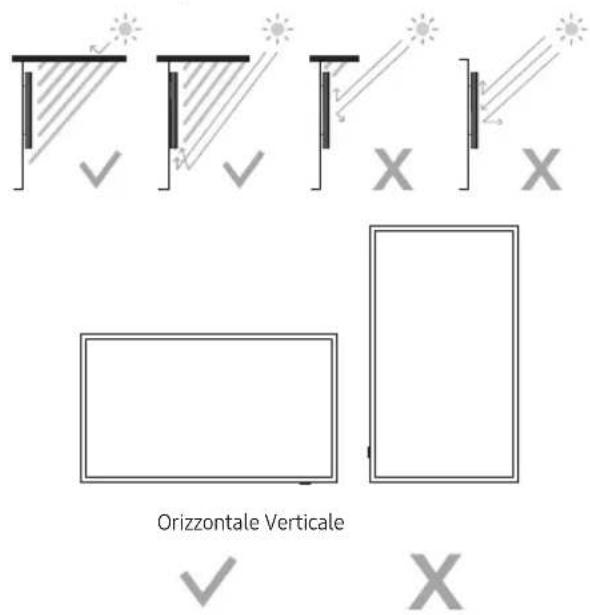

- Lo schermo del TV non deve essere esposto alla luce solare diretta.

- Qualora lo schermo del TV venga esposto alla luce solare diretta, si potranno formare delle zone più scure. Questo è un sintomo comune dei pannelli LCD e le zone scure scompariranno una volta tolti dalla luce solare diretta.

- L'esposizione prolungata alla luce solare diretta può danneggiare lo schermo del TV.

- Il sensore di luminosità situato in basso a destra del prodotto non deve essere coperto da oggetti e completamente esposto all'esterno.

- Il TV attiverà la "Modalità di protezione dalla luce solare" qualora rilevi una eccessiva luminosità nell'area circostante. La luminosità potrebbe essere ridotta per proteggere lo schermo del TV.

• Per l'uso regolare di questo prodotto, installarlo in un luogo dove non sussistano rischi di congelamento provocato dall'accumulo di neve o dalla prolungata esposizione alla pioggia.
• Il prodotto non può essere installato ad incasso.
• The Terrace deve essere installato solo in orizzontale e non in verticale.
• Per l'installazione, consigliamo di avvalersi dei servizi di un'azienda specializzata. Per ulteriori informazioni sull'installazione, contatta il rivenditore da cui hai effettuato l'acquisto.

Italiano - 5

Pianificare la posizione

Orizzontale Verticale

Non installare The Terrace a soffitto, a pavimento o su un tavolo.

Media Bay

• The Terrace permette di avere a disposizione lo spazio (Media Bay) per installare dei lettori multimediali laddove sul retro del prodotto sia garantita una impermeabilità del prodotto.
• Sul retro del prodotto (Media Bay) è possibile installare i lettori multimediali sotto.

• Chiudere il coperchio e serrare le viti per garantire l'impermeabilità dell'alloggiamento (usare le viti in dotazione. In caso contrario l'impermeabilità non potrà essere garantita con conseguenti possibili problemi).
• Non siamo responsabili in caso si verifichino lesioni personali o danni al prodotto durante l'installazione del prodotto da parte degli utenti.

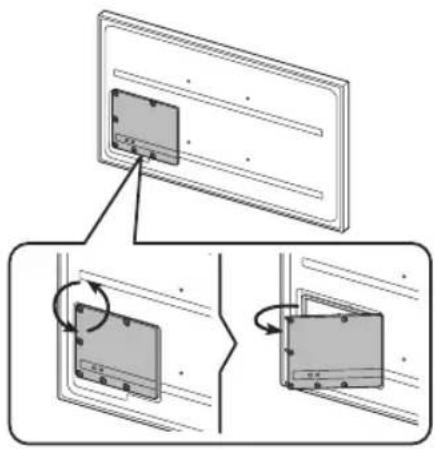

Prima di collegare i cavi

1. Svitare le vite e aprire il coperchio.

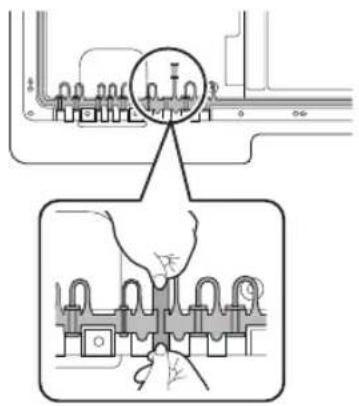

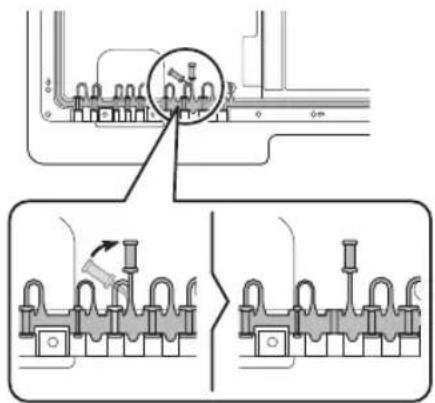

1. Rimuovere la barra in silicone relativa allo spessore dl cavo da installare.

Sono previsti diverse dimensioni dei fori e dei cavi per ognuno dei seguenti:

Posizione	1	2	3	4	5
Diametro del cavo (Φ mm)	Φ 7,0	Φ 4,0	Φ 3,0	Φ 3,0	Φ 5,5
Posizione	6	7	8	9
Diametro del cavo (Φ mm)	Φ 1,6	Φ 5,5	Φ 7,0	Φ 8,0

1. Inserire i cavi appropriati nel foro dal quale è stato rimossa la barra di silicone.

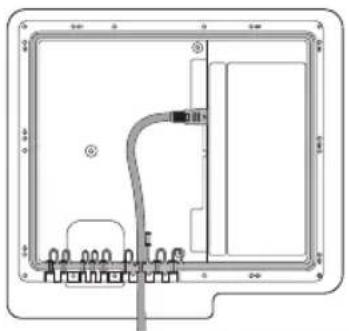

1. Collegare il cavo come mostrato in figura.

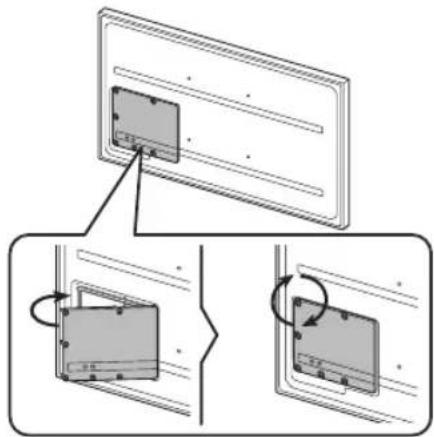

1. Chiudere il coperchio e serrare le viti.

- Una volta collegati tutti i cavo, chiudere il coperchio e serrare le viti per garantire una impermeabilità dell'alloggiamento. (usare le viti in dotazione. In caso contrario l'impermeabilità non potrà essere garantita con conseguenti possibili problemi).

Coppia di serraggio consigliata: 2,5 - 3,5 kgf.cm

- Il TV può avere una resistenza IP56 così che può essere utilizzato come display in esterno (se installato e usato secondo quanto previsto nella presente Guida semplice per l'utente). - Il telecomando di questo prodotto permette una durata secondo lo standard IP56.

Protezione da corpi estranei	IP		Protezione da liquidi
	5	6
Nessuna protezione	0 0	Nessuna protezione
Solidi > 50 mm	1	1	Caduta verticale di acqua
Solidi > 12 mm	2	2	Caduta verticale acqua - struttura inclinata di 15°
Solidi > 2,5 mm	3	3	Acqua spruzzata verticalmente con un angolo di 60°
Solidi > 1,0 mm 4	4		Acqua spruzzata da tutte le direzioni
Protetto contro la povere	5 5	Getti da	tutte le direzioni
A prova di polvere	6 6		Forti getti da tutte le direzioni
-		7	Immersione temporanea: 1 m per 30 minuti
-		8	Immersione: profondità e permanenza stabilita dal costruttore

Nonostante abbiano standard IP56, il TV e il telecomando non sono indenni ai danni derivanti dal contatto con l'acqua in tutte le situazioni. Al fine di prevenire danni al prodotto, evitare di sottoporlo a:

• Acqua spruzzata da una fonte maggiore di 12,5 mm direttamente da qualsiasi direzione o immersione in acqua.
• Acqua spruzzata a una pressione superiore a 100 KPa (14,5 PSI) con un volume di acqua superiore a 100 litri/minuto per più di 3 minuti e condizioni climatiche estreme.

Se si ha acquistato o si è ricevuta una copertura antipolvere, assicurarsi di usarla per coprire il TV ogni qualvolta non venga utilizzato per un lungo periodo di tempo.

La copertura antipolvere previene la formazione di povere, sporco ed altro sul TV. Consultare la guida fornita insieme alla copertura antipolvere per leggere le linee guida/installazione.

03 Conoscere i tasti sul Samsung SolarCell Remote (Samsung Smart Remote)

- Per attivare Samsung Smart Remote, premere su di esso. (L'operazione è richiesta solo per il primo utilizzo).

1 2 3 4 5 SAMSUNG

(Accensione)

Premere per accendere e spegnere il televisore. Tenere premuto per spegnere completamente il TV.

① MIC

Utilizzato come microfono quando si usa il riconoscimento vocale con il telecomando.

- Non sottoporre il foro del microfono a urti e non usare un oggetto appuntito per spingere nel foro.

② LED

Quando si carica il telecomando tramite la porta USB, il LED è acceso se la carica è in corso. Quando la carica è completa, il LED si spegne.

(Assistente vocale)

Esegue Assistente vocale. Tenere premuto il tasto, pronunciare un comando vocale, quindi rilasciare il tasto per eseguire Assistente vocale.

- Le lingue e le funzioni del Assistente vocale supportate possono variare in base all'area geografica.

(Impostazioni - Numero - Tasto colore)

È possibile accedere direttamente al menu Impostazioni / tastierino numerico virtuale / tasti colorati / tastierino delle opzioni / SmartThings.

• L'accesso all'app SmartThings tramite questo tasto potrebbe non essere supportato, a seconda del modello.
• Usare questo tasto per accedere a ulteriori opzioni specifiche per la funzione utilizzata.
• Premere per richiamare il tastierino numerico sullo schermo. Utilizzare il tastierino numerico per digitare valori numerici. Selezionare i numeri, quindi selezionare Fatto o Inserire numero per inserire un valore numerico. Usare per cambiare il canale visualizzato, digitare un PIN, un CAP, ecc.
• Premendolo per 1 o più secondi, viene visualizzato il menu Collegamento.

③ Tasto direzionale (su, giù, sinistra, destra)

Sposta il focus e cambia i valori nel Menu TV.

4 Selezione

Seleziona o esegue un elemento evidenziato. Se premuto durante la visione di un programma, ne visualizza le informazioni dettagliate.

(Ritorna)

Premere per tornare al menu precedente. Se premuto per 1 o più secondi, la funzione in esecuzione viene terminata. Se premuto durante la visione di un programma, visualizza il canale precedente.

(Smart Hub)

Premere per passare alla schermata principale.

(Riproduci/pausa)

Se premuto, compaiono i controlli di riproduzione. Usando questi controlli, è possibile controllare la riproduzione dei contenuti. Per usare la Barra dei giochi, tenere premuto il tasto in Modalità gioco.

- Barra dei giochi potrebbe non essere supportato in base al modello o all'area geografica di appartenenza.

+/- (Volume)

Spostare il tasto Su o Giù per regolare il volume. Per escludere l'audio, premere il tasto. Se premuto per 2 o più secondi, viene visualizzato il menu Collegamenti di accessibilità.

- potrebbe essere assente, in base al modello.

^/∨(Canale)

Spostare il tasto Su o Giù per cambiare il canale visualizzato. Per visualizzare la schermata della Guida, premere il tasto. Se premuto per 1 o più secondi, viene visualizzata la schermata Elenco canali.

⑤ Tasto di avvio app

Premere ogni tasto per provarne la funzione.

- Le app disponibili possono differire in base all'area geografica di appartenenza o al fornitore di contenuti.

S + (Abbinamento)

Se l'abbinamento automatico tra Samsung Smart Remote e il TV non viene effettuato automaticamente, puntare il dispositivo verso il televisore e tenere premuti contemporaneamente i tasti

5 e per 3 o più secondi.

- Usare il Samsung Smart Remote ad una distanza inferiore a 6 m dal televisore. La distanza utile può variare in base alle condizioni dell'ambiente wireless.

- Le immagini, i tasti e le funzioni del Samsung Smart Remote possono differire in base al modello o all'area geografica.

- La funzione Configurazione telecomando universale viene eseguita regolarmente solo se si usa il Samsung Smart Remote fornito in dotazione al TV.

Ricarica delle batterie

Esporre alla luce quando il telecomando non è in uso. Questo prolungherà il tempo di funzionamento del telecomando.

B Porta USB (tipo C) per la ricarica

Utilizzato per la ricarica rapida. Il LED sulla parte anteriore si illumina durante la ricarica. Quando la batteria è completamente carica, il LED si spegne.

- Il cavo USB non è in dotazione.

- Si consiglia di usare un caricatore Samsung. In caso contrario, si potrà notare un degrado delle prestazioni del prodotto o un malfunzionamento. In tale caso, la garanzia sarà invalidata.

- Quando il telecomando non funziona perché la batteria è scarica, ricaricarlo utilizzando la porta USB di tipo C.

È possibile che si verifichi un incendio o una esplosione che potrebbe comportare danni al telecomando o lesioni alle persone.

- Non urtare il telecomando. - Prestare attenzione a non far entrare metalli, liquidi o polvere a contatto con il terminale di ricarica del telecomando. - Qualora il telecomando sia danneggiato o si avverta fumo o si osservino fiamme, interrompere immediatamente l'uso e richiedere assistenza ad un Centro di assistenza autorizzato Samsung.

- Non smontare intenzionalmente il telecomando.

- Prestare attenzione a non lasciare i bambini o gli animali domestici giocare con il telecomando. È possibile che si verifichi un incendio o una esplosione che potrebbe comportare danni al telecomando o lesioni alle persone.

04 Impostazione iniziale

Quando si accende il televisore per la prima volta, il televisore esegue automaticamente la funzione Initial Setup (Impostazione iniziale). Seguire le istruzioni visualizzate sullo schermo e configurare le impostazioni base del TV per regolare le condizioni ambientali di visione.

- Avrai bisogno di un Samsung account per accedere ai nostri servizi smart basati sulla rete. Se scegli di non accedere, potrai connetterti solo alla TV terrestre (se il dispositivo è dotato di sintonizzatore) e ai dispositivi esterni, ad esempio tramite HDMI.

Uso di Controller TV

Per accendere il TV premere il tasto Controller TV posto sul fondo del TV quindi usare il Menu di controllo. Il Menu di controllo compare alla pressione del tasto Controller TV mentre il TV è acceso.

- Lo schermo potrà risultare affievolito se la pellicola protettiva apposta sul logo Samsung sulla parte inferiore del TV non viene rimossa. Se è presente una pellicola protettiva, si consiglia di rimuoverla.

B Tasto Controller TV / Sensore del telecomando

05 Collegare il HDBase-T

La connessione HDBase-T di The Terrace è incorporata per la trasmissione dei dati audio e video. Non supporta la trasmissione dell'alimentazione, Ethernet ed i segnali di controllo compresi IR e RS232.

- Fino a HDMI 1.4 supportato.

- La funzione CEC non è operativa se il TV è spento.

Generale

• L'aspetto del prodotto può differire in base al modello.

- Il collegamento delle parti può risultare diverso per i vari prodotti.

- La trasmissione dei dati non è disponibile se HDBase-T (Rx) è collegata al HDBase-T (Tx) mediante un hub.

- Durante l'installazione del prodotto, accertarsi di usare i cavi e i dispositivi TX certificati da HDBase-T Alliance.

- In caso di collegamento di un dispositivo esterno mediante HDBase-T, per ottenere la risoluzione massima, usare un dispositivo TX certificato che supporti i 4K 30 Hz.

- Questa porta (porta HDBT del TV) non supporta la funzione ARC (eARC).

Italiano-10

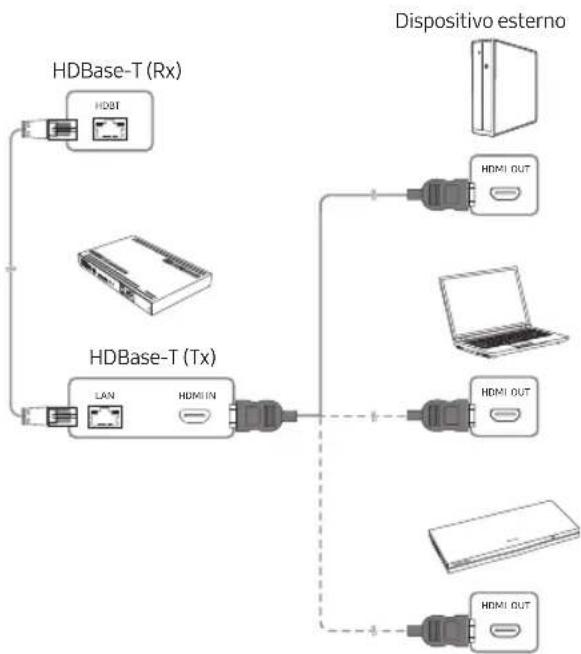

Linee guida per la connessione

- HDBase-T (Tx) trasmette i dati da un dispositivo esterno a HDBase-T (Rx). Tra i dispositivi è disponibile solo una connessione 1:1. Assicurarsi di collegarli tramite un cavo LAN (CAT6 o superiore).

- HDBase-T funziona con cavi incrociati non schermati (UTP) o incrociati schermati (STP); tuttavia, per garantire una conformità CE, è necessario utilizzare cavi e connettori STP. I fine di evitare interferenze ambientali imprevedibili che possano influenzare le prestazioni, si consiglia di utilizzare cavi e connettori STP. Si raccomanda l'utilizzo di un cavo STP per massimizzare le prestazioni. L'uso di un cavo o una patch può ridurre le prestazioni.

- Prima di effettuare la sostituzione del dispositivo esterno, rimuovere il cavo LAN HDBT (CAT6 o superiore).

- Per la stabilità del segnale HDBT, utilizzare cavi CAT6 o di qualità superiore certificati da HDbaseT.

• Non utilizzare cavi CAT5E anche se certificati da HDbaseT.

Limiti

• In caso di collegamento di un dispositivo esterno mediante HDBase-T, possono sussistere limiti di comunicazione tra i dispositivi.
• Collegando un dispositivo per il gioco mediante un cavo HDBase-T, le relative funzioni e risoluzioni dello schermo potrebbero non essere supportate regolarmente.

06 Uso di Modalità clima freddo

≡ (Tasto direzionale sinistro) > 🚙 Impostazioni > Tutte le impostazioni > Generale e privacy > Gestione sistema > Modalità clima freddo

Outdoor TV offre una visione ottimale a temperature tra 0 °C (32 °F) e 50 °C (122 °F).

• Alle temperature inferiori a 10 °C (50 °F), può verificarsi un tremolio delle immagini a causa delle caratteristiche dei cristalli liquidi.
• Per la visione del TV a basse temperature inferiori a 10 °C (50 °F), è possibile usare la modalità Modalità clima freddo per un funzionamento stabile.
• Modalità clima freddo mantiene la stabilità iniziale azionando la retroilluminazione del TV quando la temperatura ambientale risulta molto bassa.
• Quando Modalità clima freddo è attiva, mantenere collegata l'alimentazione.
• Anche il modalità standby della modalità Modalità clima freddo, sussiste un consumo energetico:
• 55": MAX 210 W, 65": MAX 280 W, 75": MAX 350 W
• Modalità clima freddo opera in modalità standby e lo schermo può risultare grigio.

Protezione da alte temperature

- A temperature superiori a 45 °C (113 °F), la luminosità può essere ridotta al fine di proteggere il prodotto. Questa opzione è attiva indipendentemente dalla attivazione della Modalità clima freddo.

Protezione dalla luce solare

- Quando il livello di luminosità circostante supera i 20.000 lux per 5 minuti di seguito, la luminosità potrebbe essere ridotta per proteggere lo schermo del TV.

07 Uso della Immagine adattiva

≡ (Tasto direzionale sinistro) > 🌿 Impostazioni > Tutte le impostazioni > Generale e privacy > Impostazioni modalità intelligente > Immagine adattiva

Ottimizza la luminosità e fornisce la migliore qualità delle immagini in tempo reale, basata sulle condizioni di illuminazione ed il contenuto in visione.

- Immagine adattiva in The Terrace ottimizza automaticamente Luminosità e Contrasto in tempo reale, riproducendo il contenuto in visione con la migliore qualità anche in condizioni di illuminazione eccessiva o scarsa.

08 Risoluzione dei problemi e manutenzione

Risoluzione dei problemi

Per ulteriori informazioni, vedere "Risoluzione dei problemi" nell'Guida per l'utente.

≡ (Tasto direzionale sinistro) > ⚙ Impostazioni > Supporto

Apri la Guida per l'utente > Risoluzione dei problemi Qualora nessuno dei suggerimenti riportati nella sezione di risoluzione dei problemi sia utile, visitare la pagina "www.samsung.com" e cliccare il tasto Supporto o contattare un Centro Samsung di assistenza autorizzato.

- Questo schermo utilizza un pannello composto da sotto pixel la cui produzione richiede una speciale tecnologia. Tuttavia, sullo schermo alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

- Per mantenere il televisore in condizioni ottimali si consiglia di aggiornare il software alla versione più recente. Usare le funzioni Aggiorna ora o Aggiornamento automatico del menu del TV (Â) > ≡ (Tasto direzionale sinistro) > 🌐 Impostazioni > Supporto > Aggiornamento software > Aggiorna ora o Aggiornamento automatico).

Il televisore non si accende.

• Verificare che la spina del cavo di alimentazione sia correttamente collegata al prodotto e alla presa a parete.
• Assicurarsi che la presa a parete sia regolarmente funzionante e che la spia di accensione del televisore sia accesa, che sia fissa e di colore rosso.
• Premere il tasto Controller TV sul fondo del televisore per verificare che il problema non sia il telecomando. Se il TV si accende, vedere la sezione "Il telecomando non funziona".

Il telecomando non funziona.

• Controllare se il sensore del telecomando nella parte bassa del TV lampeggia premendo il tasto del telecomando.
• Quando la batteria del telecomando è scarica, ricaricarla utilizzando la porta di ricarica USB (tipo C), o girare il telecomando per esporre la cella solare alla luce.
• Puntare il telecomando direttamente verso il TV da una distanza di 1,5-1,8 metri.
• Se il televisore è dotato di Samsung Smart Remote (telecomando Bluetooth), accertarsi che sia stato abbinato al televisore. Per abbinare un Samsung Smart Remote, premere i pulsanti e insieme per 3 secondi.

Modifica della password del televisore.

≡ (Tasto direzionale sinistro) > 🚗 Impostazioni > Tutte le impostazioni > Generale e privacy > Gestione sistema > Cambia PIN Eseguire la funzione Cambia PIN e digitare la password nel relativo campo.

Digitare una nuova password, quindi digitarla nuovamente per la conferma. La password è stata modificata.

Qualora si sia dimenticato il codice PIN, premere i tasti nella sequenza seguente per ripristinare il codice PIN predefinito "0000" (Francia: "1111"):

• Premere il tasto +/— (Volume). > Aum. vol. > ◼ > Dim. vol.

  Aum. vol. >

Sensore Eco e luminosità dello schermo

La funzione Sensore Eco regola la luminosità del televisore in modo automatico. Questa funzione misura la luce ambientale ottimizzando automaticamente la luminosità del televisore allo scopo di ridurre il consumo energetico. Per disattivare questa funzione, accedere a > > (asto direzionale sinistro)

Impostazioni > Tutte le impostazioni > Generale e privacy > Risparmio energetico > Ottimizzazione della luminosità.

- Il sensore eco è posto sul fondo del televisore. Prestare attenzione a non ostruire il sensore. Ciò potrebbe causare una riduzione indesiderata della luminosità dell'immagine.

Italiano - 11

09 Specifiche e altre informazioni

Specifiche

Nome del modello GQ55LST7D** / QE55LST7D** GQ65LST7D** / QE65LST7D**
Risoluzione del display 3840 x 2160	3840 x 2160
Dimensione schermo
Diagonale	54,6 pollici	64,5 pollici
Misurato diagonalmente	138 cm	163 cm
Audio (Uscita) 40 W 40 W
Dimensioni (L x A x P)
Corpo	1247,4 x 720,9 x 69,8 mm	1466,3 x 844,0 x 69,8 mm
Peso
Corpo	27,9 kg	36,0 kg
Nome del modello GQ75LST7D** / QE75LST7D**
Risoluzione del display 3840 x 2160
Dimensione schermo
Diagonale	74,5 pollici
Misurato diagonalmente	189 cm
Audio (Uscita)	40 W
Dimensioni (L x A x P)
Corpo	1692,0 x 974,5 x 69,8 mm
Peso
Corpo	48,1 kg

*:0\~9,A\~Z

Temperatura di esercizioUmidità di esercizio*Temperatura di stoccaggioUmidità di stoccaggio

-31 °C - 50 °C (-24 °F - 122 °F)10 % - 80 %, senza condensa-31 °C - 50 °C (-24 °F - 122 °F)5 % - 95 %, senza condensa

*: Quando la temperatura è compresa tra -20 °C e -31 °C (da -4 °F a -24 °F), è obbligatorio conservare il TV all'interno con l'imballaggio completo o applicare l'alimentazione e attivare Modalità clima freddo.

Note

• Questo prodotto è un'apparecchiatura digitale di Classe B.
• Per informazioni riguardanti l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.
• Nella maggior parte dei modelli, l'etichetta dei dati è fissata sul retro del televisore. (in alcuni modelli l'etichetta è fissata all'interno del coperchio).
• Il consumo elettrico tipico viene misurato conformemente allo standard IEC 62087.
• Per la connessione ad una LAN, usare un cavo CAT 7 (tipo STP*). (100/10 Mbps)
  * Shielded Twisted Pair
• Quando la temperatura è al di fuori dell'intervallo di Temperatura operativa / Temperatura di stoccaggio, conserva il TV al coperto con tutto il suo imballaggio per proteggerlo.
  * Le figure e le illustrazioni sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto effettivo.
  Le specifiche e il design del prodotto possono variare senza preavviso.

Riduzione del consumo energetico

Quando si spegne, il televisore entra in modalità Standby. In modalità Standby continua a consumare una piccola quantità di energia. Per ridurre il consumo energetico, scollegare il cavo di alimentazione dalla presa a parete in caso di inutilizzo prolungato del televisore.

Italiano-12

Nelle seguenti condizioni è possibile che vengano addebitati costi amministrativi:

(a) l'uscita del tecnico in seguito a una chiamata non porta all'individuazione di alcun difetto nel prodotto (ovvero laddove l'utente non abbia letto il manuale dell'utente).
(b) L'utente ha consegnato l'unità ad un Centro di assistenza Samsung ma non è stato individuato alcun difetto nel prodotto (ovvero laddove l'utente non abbia letto il manuale dell'utente).

Prima dell'uscita del tecnico l'utente viene informato delle spese amministrative.

Samsung non potrà essere ritenuta responsabile per danni a cose e persone o per problematiche legate alla sicurezza dovute a riparazioni non effettuate da Samsung o da un fornitore di servizi autorizzato da Samsung in accordo con le linee guida dell'azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da personale non autorizzato durante un tentativo di riparazione non potrà essere coperto dalla garanzia convenzionale.

Si prega gentilmente di visitare il sito samsung.com/support per ulteriori informazioni sull'adattatore di alimentazione esterno e sul telecomando associati alla direttiva UE sulla progettazione ecocompatibile - Regolamento ErP

Con la presente, Samsung dichiara che questo dispositivo radio è conforme ai requisiti essenziali della Direttiva 2014/53/UE e ad altre disposizioni pertinenti nel Regno Unito.

Il testo completo della Dichiarazione di conformità è disponibile al seguente indirizzo internet:

http://www.samsung.com accedere a Supporto e digitare il nome del modello.

L'uso di questo apparecchio è consentito in tutti i paesi europei e nel Regno Unito.

La funzione 5 GHz WLAN(Wi-Fi) di questo prodotto può essere utilizzata solo in interno.

Potenza massima del trasmettitore RF: 100mW a 2.4GHz - 2.4835GHz

Max potenza trasmissione Wi-Fi:

100 mW a 2,4 GHz - 2,4835 GHz,

200 mW a 5,15 GHz - 5,25 GHz,

100 mW a 5,25 GHz - 5,35 GHz & 5,47 GHz - 5,725 GHz.

La gamma delle frequenze (5,15 - 5,35 GHz) per il Wi-Fi è limitata al solo uso in interni.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo (un contenitore della spazzatura su ruote barrato accompagnato da una barra piena orizzontale) riportato sul prodotto, sull'imballaggio, sulle istruzioni per l'uso e sulla garanzia, anche se in formato digitale, indica che il prodotto e i relativi accessori elettrici ed elettronici non devono essere smaltiti come rifiuti urbani misti al termine del ciclo di vita ma devono essere raccolti separatamente in modo da permetterne il riutilizzo, il riciclaggio e altre forme di recupero in conformità alla normativa vigente. I rifiuti derivanti da apparecchiature elettriche ed elettroniche possono, infatti, contenere sostanze dannose e pericolose che, se non correttamente gestite, costituiscono un pericolo per l'ambiente e la salute umana.

L'utente ha, quindi, un ruolo attivo nel ciclo di recupero e riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche. Al fine di evitare eventuali danni all'ambiente o alla salute causati da uno smaltimento non corretto, si invita pertanto l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai sistemi di ritiro e di raccolta autorizzati secondo le normative locali.

Gli utenti domestici possono consegnare gratuitamente l'apparecchiatura che desiderano smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di apparecchiature elettriche ed elettroniche con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettrici ed elettronici da smaltire con dimensioni esterne inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto.

Rimozione della batteria

• Per rimuovere la batteria, contattate un centro assistenza autorizzato. Per le istruzioni sulla rimozione della batteria, visitate www.samsung.com/global/ecodesign_energy.
• Per la vostra sicurezza, non dovete tentare di rimuovere la batteria. Una rimozione non corretta potrebbe causare danni alla batteria e al dispositivo, provocare infortuni e/o rendere il dispositivo non sicuro.

Corretto smaltimento delle batterie del prodotto

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il marchio riportato sulla batteria, sulla documentazione o sulla confezione, indica che la batteria di questo prodotto non deve essere smaltita insieme ai normali rifiuti domestici. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

La batteria installata in questo prodotto non è sostituibile dall'utente. Per informazioni sulla sostituzione, contattare il proprio fornitore di servizi. Non tentare di rimuovere o di incenerire la batteria. Non disassemblare, rompere o forare la batteria. Smaltire il prodotto conferendolo in una discarica idonea al riciclo e al trattamento del prodotto smaltito e della batteria.

Dichiarazione di Conformità

Produttore

Nome: Samsung

Nome commerciale registrato: Samsung Electronics Co., Ltd Indirizzo: 129 Samsung-ro, Yeongtong-gu, Suwon-si, Gyeonggi-do, Korea

Dettagli prodotto

Prodotto : Smart Control

Modello(i) : VG-TM2365E

Dichiarazione e Standard applicabili

Con la presente dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme ai requisiti essenziali di: Direttiva 2014/53/UE apparecchiature radio tramite l'attuazione delle norme:

EMC

EN 301 489-1 V2.2.3

EN 301 489-17 V3.2.4

Sicurezza

la Direttiva (2011/65/UE) sulla limitazione d'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici tramite l'attuazione della norma EN IEC 63000:2018.

Firmato a nome e per conto di: Samsung

Samsung Euro QA Lab, Saxony Way, Yateley, GU46 6GG, UK® 2024-05-20 (Luogo e data della firma)

Stephen Colclough – Director of Regulatory Affairs (Nome e firma della persona autorizzata)

※ L'indirizzo sopra riportato non è quello del Samsung Service Centre. Si prega di verificare l'indirizzo o il numero di telefono del Samsung Service Centre all'interno del certificato di garanzia o contattare il distributore presso cui è stato acquistato il prodotto.

Questa pagina è stata lasciata intenzionalmente vuota.
