MANUALE UTENTE RCWS-48-B Royal Catering

Istruzioni per l'uso

Descrizione del parametro	Valore del parametro
Nome del prodotto	Vetrina refrigerata
Modello	RCWS-48-B
Tensione di alimentazione [V~] / frequenza [Hz]	230 / 50
Corrente nominale [A]	1,6
Classe climatica	4
Intervallo di temperatura [°C]	2-8
Capacità [L]	100
Refrigerante/quantità di refrigerante [g]	R600a/40
Classe di protezione	1
Potenza lampada [W]	4
Dimensioni [Larghezza x Profondità x Altezza; mm]	490 x 490 x 1045
Peso [kg]	50

1. Descrizione generale

Il manuale ha lo scopo di assistere in un uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duraturo e affidabile del dispositivo, assicurarsi di utilizzarlo e mantenerlo correttamente seguendo le linee guida in questo manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale da ridurre al minimo possibile i rischi derivanti dalle emissioni sonore.

Spiegazione dei simboli

	Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
	Prima dell’uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	Segnale generico di pericolo.
	ATTENZIONE! Pericolo di folgorazione!
	ATTENZIONE! Pericolo di incendio - materiali facilmente inflammabili!
	Attenzione! La superficie calda del compressore può causare ustioni!

Da utilizzare esclusivamente all'interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o mortali.

Il termine "dispositivo" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni fa riferimento Vetrina refrigerata

2.1. Sicurezza elettrica

a) La spina del dispositivo deve essere adattata alla presa. Non modificare la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.
b) Evitare di toccare i componenti con messa a terra come tubi, radiatori, fornelli e frigoriferi. Esiste un rischio maggiore di scosse elettriche se il corpo è collegato a terra e tocca il dispositivo mentre è esposto a pioggia diretta, pavimentazione bagnata o mentre si lavora in un ambiente umido. La penetrazione dell'acqua nel dispositivo aumenta il rischio di danneggiamento o di folgorazione.
c) Non toccare il dispositivo con mani bagnate o umide.
d) Non usare il cavo dell'alimentazione in modo inadeguato. Non utilizzare mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se è inevitabile utilizzare il dispositivo in un ambiente umido, è necessario applicare l'interruttore differenziale (RCD). L'utilizzo di un RCD riduce il rischio di scosse elettriche.
f) È vietato utilizzare il dispositivo se il cavo di alimentazione è danneggiato o mostra segni visibili di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.
g) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo stesso in acqua o altri liquidi. È vietato utilizzare il dispositivo su superfici bagnate.
h) ATTENZIONE - PERICOLO DI MORTE! Durante la pulizia o l'utilizzo del dispositivo, non immergerlo mai in acqua o altri liquidi.
i) Non utilizzare il dispositivo in ambienti con umidità molto elevata/nelle immediate vicinanze di serbatoi dell'acqua!

2.2. Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Sii previdente, guarda cosa stai facendo e usa il buon senso quando usi l'unità.
b) Non utilizzare il dispositivo in un'area esplosiva, per esempio in presenza di liquidi, gas o polveri infiammabili.
c) Se si riscontrano danni o irregolarità nel funzionamento del prodotto, spegnerlo immediatamente e segnalarlo a una persona autorizzata.
d) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
e) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato!

f) In caso di incendio o di accensione del fuoco, si devono usare solo estintori a polvere o a neve (CO2) per spegnere l'apparecchio sotto tensione.
g) Utilizzare l'apparecchio in luogo ben ventilato.
h) Conservare il manuale d'istruzioni per il futuro utilizzo. Se il dispositivo deve essere affidato ai terzi, insieme ad esso va consegnato loro anche il manuale d'istruzioni.
i) Tenere le gli elementi dell'imballaggio e i piccoli elementi di montaggio fuori dalla portata dei bambini.
j) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.

Ricordati! Proteggere i bambini e gli estranei mentre il dispositivo è in funzione.

2.3. Sicurezza personale

a) L'unità può essere utilizzata da persone fisicamente idonee, in grado di utilizzarla e opportunamente addestrate, che hanno letto questo manuale di istruzioni e sono state addestrate in materia di sicurezza e salute sul lavoro.
b) La macchina non è destinata all'uso da parte di persone (compresi i bambini) con funzioni mentali, sensoriali o intellettive ridotte o persone prive di esperienza e/o conoscenza, a meno che non siano supervisionate o istruite da una persona responsabile della loro sicurezza su come azionare la macchina.
c) Usare cautela e buon senso quando si utilizza questo dispositivo. Un attimo di disattenzione può portare a gravi lesioni del corpo.
d) Per prevenire l'avvio accidentale, assicurarsi che l'interruttore sia in posizione off prima di connettersi alla fonte di alimentazione.
e) L'apparecchio non è un giocattolo. I bambini vanno sorvegliati affinché non giochino con il dispositivo.

2.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare strumenti adatti all'applicazione. Un prodotto correttamente selezionato svolgerà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Prima di iniziare la regolazione, la pulizia e la manutenzione dell'apparecchio, occorre scollegarlo dall'alimentazione. Questa misura preventiva riduce il rischio di messa in moto accidentale.
c) Conservare gli apparecchi inattivi fuori dalla portata dei bambini e delle persone che non conoscono l'apparecchio o queste istruzioni d'uso. I dispositivi sono pericolosi se utilizzati da persone senza esperienza.
d) Mantenere il dispositivo in buono stato tecnico. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro del dispositivo). Se danneggiato, restituire il dispositivo per la riparazione prima dell'uso.

e) Conservare il dispositivo fuori dalla portata dei bambini.

f) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzando esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro.

g) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.

h) Durante il trasporto e lo spostamento dell'apparecchio dal luogo di stoccaggio a quello di utilizzo, si deve tener conto delle norme di sicurezza e di salute per la movimentazione manuale in vigore nel paese in cui l'apparecchio viene utilizzato.

i) È vietato muovere, spostare o ruotare l'apparecchio durante il funzionamento.

j) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.

k) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza sorveglianza.
I) È vietato intervenire sul design del dispositivo per modificarne i parametri o la costruzione.
m) Tenere il dispositivo lontano da fonti di fuoco e di calore
n) Non coprire i fori di ventilazione dell'apparecchio.
o) Non conservare oggetti pesanti, velenosi o corrosivi nell'apparecchio.
p) Non utilizzare il dispositivo in ambienti non riscaldati o in luoghi con elevata umidità dell'aria.
q) ATTENZIONE! L'unità nella sua costruzione contiene sostanze infiammabili. Per questo motivo, alla fine della sua vita utile, il dispositivo deve essere consegnato a uno specialista per lo smaltimento.
r) Non conservare sostanze esplosive all'interno del dispositivo, ad esempio: lattine contenenti gas infiammabile compresso.
s) Non collocare il dispositivo vicino a fonti di fuoco aperte, fornelli elettrici, forni a carbone, ecc. e non collocarlo alla luce diretta del sole, perché l'effetto del calore può ridurre la capacità di raffreddamento e quindi aumentare il consumo di elettricità.
t) Il dispositivo deve essere collegato direttamente alla presa a muro; non usare una multipresa o simili.
u) Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!
v) Non mettere oggetti pesanti sull'apparecchio.
w) Non utilizzare dispositivi meccanici per accelerare il processo di raffreddamento!
x) Non danneggiare il circuito del refrigerante.
y) Non utilizzare all'interno del frigorifero alcuna apparecchiatura elettrica diversa da quella fornita dal produttore.
z) Per evitare danni al compressore durante il trasporto, non inclinare il frigorifero più di 45°.
aa) Se il frigorifero rimane vuota per molto tempo, spegnerlo, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare la formazione di muffe nell'apparecchio.
bb) Questo apparecchio non è adatto per congelare alimenti.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia procedere con cautela e mantenere il buon senso durante l'utilizzo.

3. Istruzioni per l'uso

Il prodotto viene utilizzato per conservare prodotti alimentari che richiedono una temperatura sufficientemente bassa.

L'operatore è responsabile di eventuali danni causati da un uso improprio.

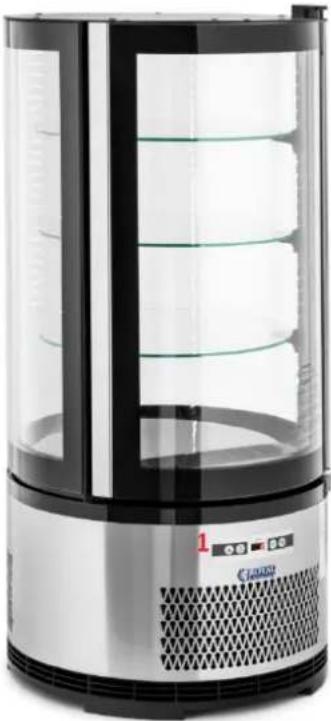

3.1. Panoramica del Prodotto

1 - pannello di controllo

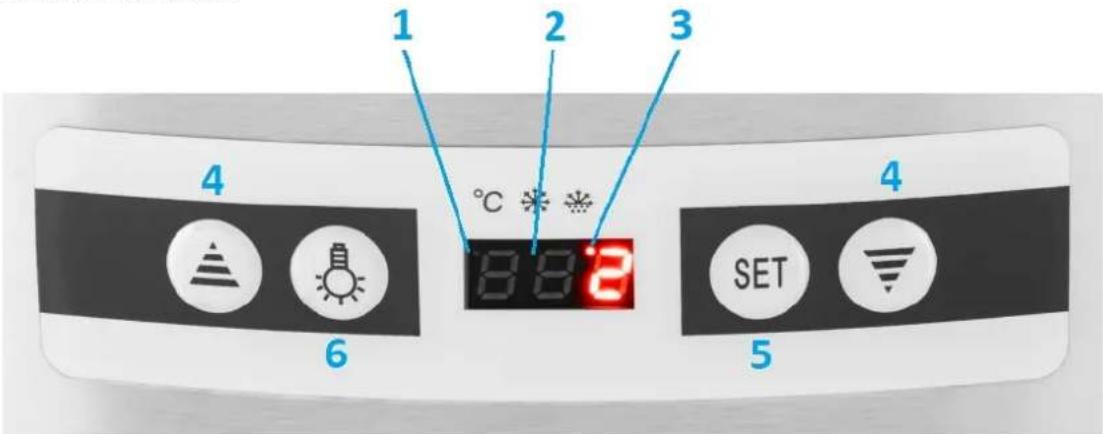

Pannello di controllo:

1 2 3 4 5 6 8 8 2 SET 4

1 - display che mostra la temperatura attuale all'interno del vano frigorifero
2 - Spia LED che indica la modalità di raffreddamento
3 - Spia LED indicante la modalità di sbrinamento
4 - pulsanti di regolazione della temperatura
5 - Pulsante SET per l'impostazione della temperatura
6 - pulsante per illuminare l'interno dell'armadio frigorifero

3.2. Preparazione al lavoro

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Bisogna mantenere una distanza minima di 10 cm da ogni parete dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'unità su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata di bambini e persone con funzioni mentali,

sensoriali e intellettuali compromesse. Posizionare l'unità in modo tale che la spina principale possa essere raggiunta in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

Prima del primo utilizzo, smontare tutti i componenti e lavarli, così come lavare l'intero apparecchio.

3.3. Utilizzo del dispositivo.

Impostazione della temperatura:

Premere il pulsante SET per visualizzare la temperatura impostata.

Premendo i pulsanti di impostazione della temperatura (4), impostare e salvare il valore visualizzato.

Premere il pulsante SET per uscire dalle impostazioni e visualizzare la temperatura interna dell'armadio frigorifero.

Se non viene premuto nessun altro pulsante entro 10 secondi, verrà visualizzata la temperatura interna corrente dell'armadio frigorifero.

Retroilluminazione:

Premere il pulsante dell'illuminazione interna dell'armadio frigorifero (6) per accendere la retroilluminazione. Premendo nuovamente il pulsante si spegnerà la retroilluminazione.

Avvio/arresto sbrinamento manuale:

Tenere premuto il pulsante dell'illuminazione interna (6) per 6 secondi per avviare o arrestare lo sbrinamento.

Luce LED refrigerante (2) :

Durante il raffreddamento, la luce LED è accesa. Quando la temperatura dell'armadio frigorifero è a un livello costante, la luce LED è spenta. La luce LED lampeggia quando si inizia a lavorare.

Luce led sbrinamento (3)

Durante lo sbrinamento, la luce LED è accesa. Al termine dello sbrinamento, la spia LED si spegnerà e lampeggerà quando inizia lo sbrinamento.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando l'apparecchio non è in uso, bisogna rimuovere la spina di alimentazione e raffreddare completamente l'apparecchio.

b) Usare solo agenti non corrosivi per la pulizia della superficie.

c) Per la pulizia dell'apparecchio si possono usare solo detergenti delicati progettati per la pulizia delle superfici a contatto con gli alimenti.

d) Dopo ogni pulizia, tutte le parti devono essere accuratamente asciugate prima di riutilizzare il dispositivo.

e) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.

f) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.

g) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.

h) Pulire le aperture di ventilazione con una spazzola e aria compressa.

i) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.

j) Per pulire bisogna usare un panno morbido e umido.

k) Non utilizzare oggetti appuntiti e/o metallici (es. spazzole metalliche o spatole metalliche) in quanto potrebbero danneggiare la superficie del materiale di cui è composto l'apparecchio.

I) Non pulire l'unità con sostanze acide, agenti medici, diluenti, carburante, oli o altri prodotti chimici. Potrebbe causare danni al dispositivo.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti urbani ma va affidato a un centro di raccolta di apparecchiature elettriche ed elettroniche. Ciò è indicato dal simbolo sul prodotto, sulle istruzioni per l'uso o sulla confezione. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Riutilizzando, riciclando o applicando altre forme di utilizzo delle macchine usate, contribuisci in modo significativo alla protezione del nostro ambiente.

Per informazioni sull'impianto adatto per lo smaltimento dei dispositivi usurati, contattare gli organi della vostra amministrazione locale.
