MANUALE UTENTE Admira Plus -FS-140ADM2 HTW

Manuale d'uso e installazione. Colonna

Contenuto

Misure di sicurezza 04

Manuale dell'Utente

Specifiche e Caratteristiche dell'Unità 08

1. Parti dell'Unità 08
   2.Temperatura di funzionamento 08
   3.Caratteristiche 09

Operazioni manuali 10

Cura e manutenzione 13

Risoluzione dei problemi 15

Manuale di Installazione

Accessori 18

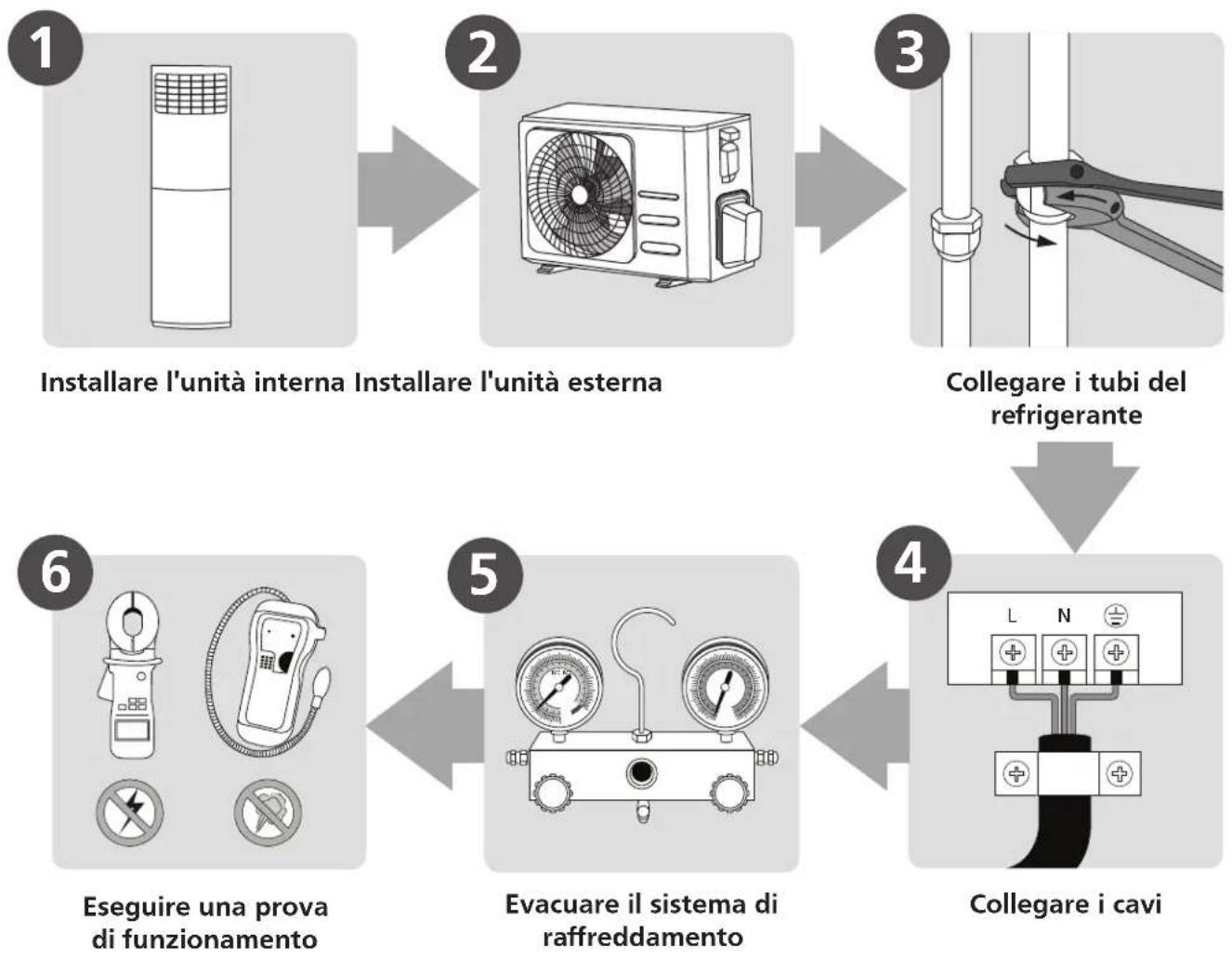

Riepilogo installazione .... 19

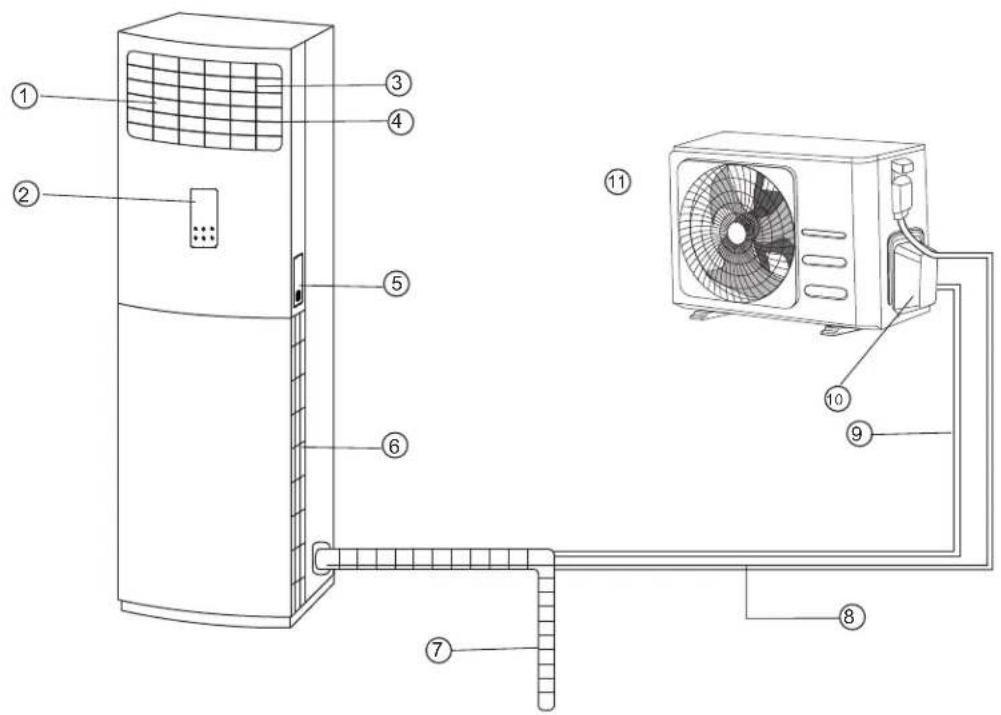

Parti dell'unità 20

Installazione dell'unità interna 21

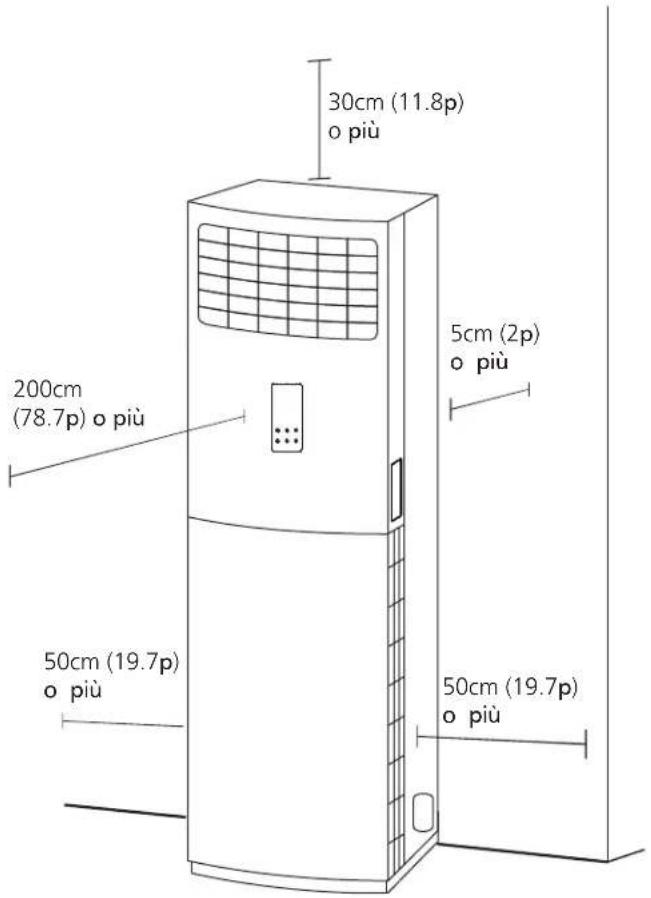

1. Seleziona la posizione di installazione 21

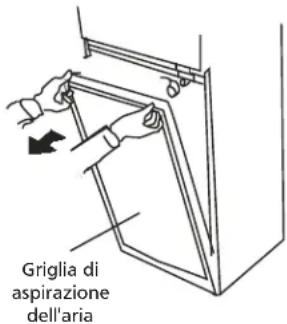

2. Slacciare il pannello operativo e rimuovere il filtro 22
3. Rimuovere le chiusure a rullo 22
4. Fissaggio dell'unità interna 22

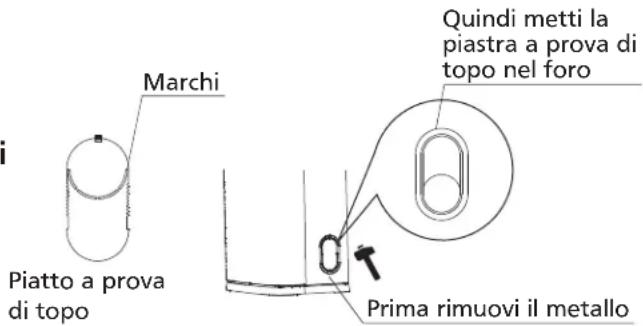

5. Installazione della rete a prova di roditore 22

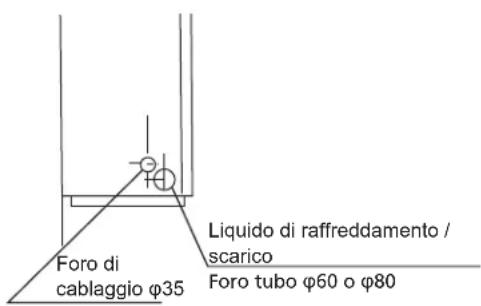

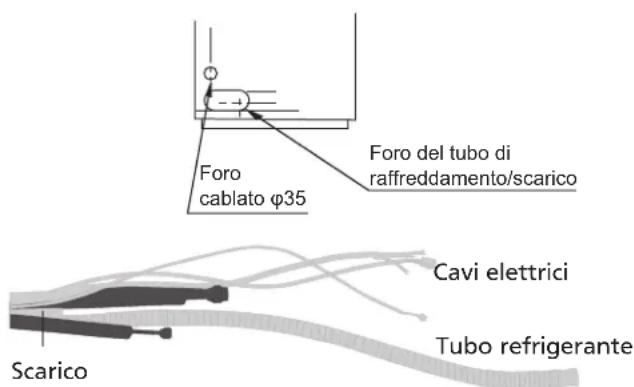

6. Tubi e fissaggi 22
7. Applicare il mastice e installare il tappo del foro a parete 23

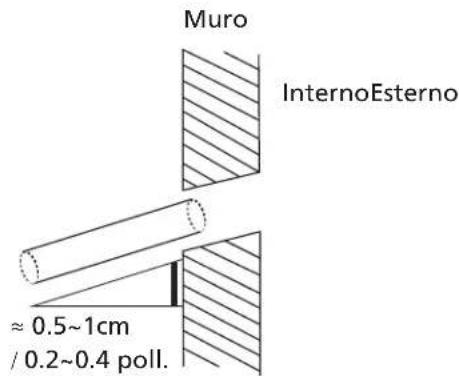

8. Praticare un foro nel muro per il tubo di collegamento 23

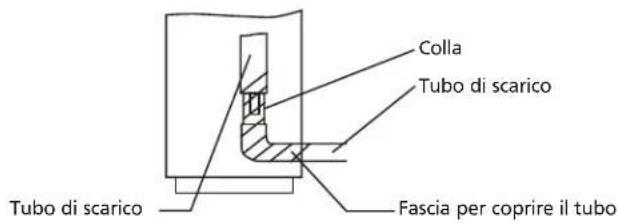

9. Collegare il tubo di.scarico 24

Installazione dell'unità esterna 25

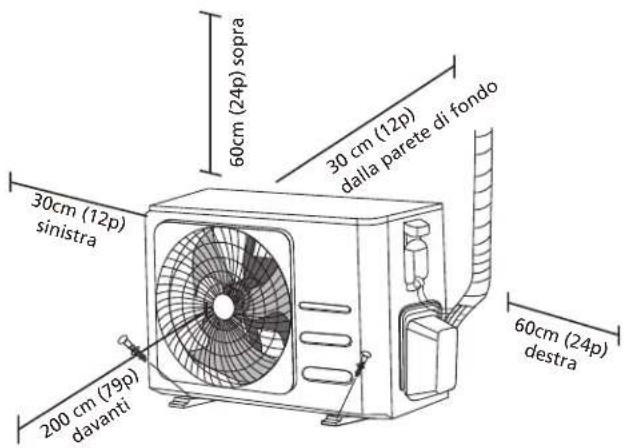

1. Seleziona la posizione di installazione 25

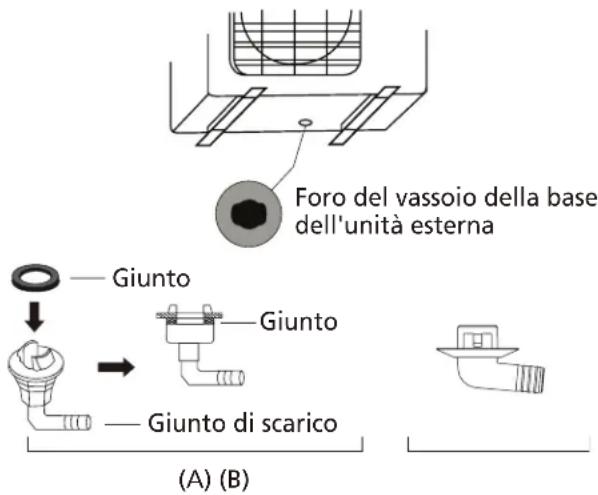

2. Installare il giunto di scarico 26

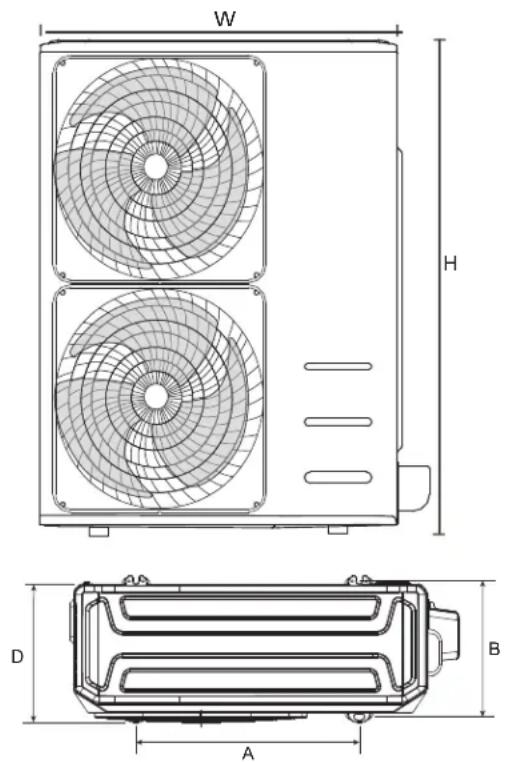

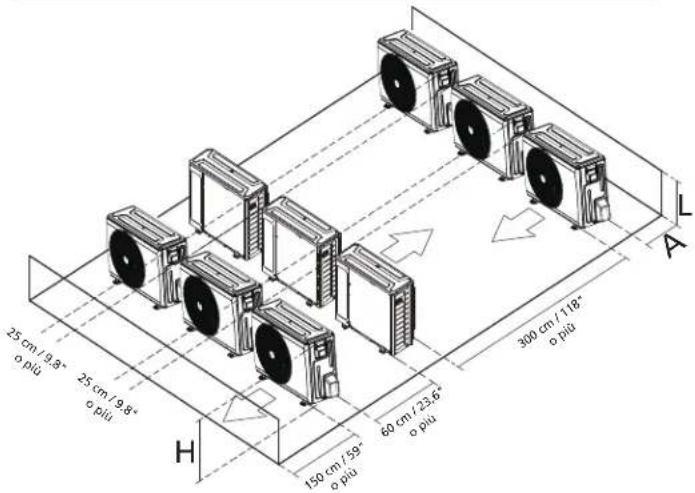

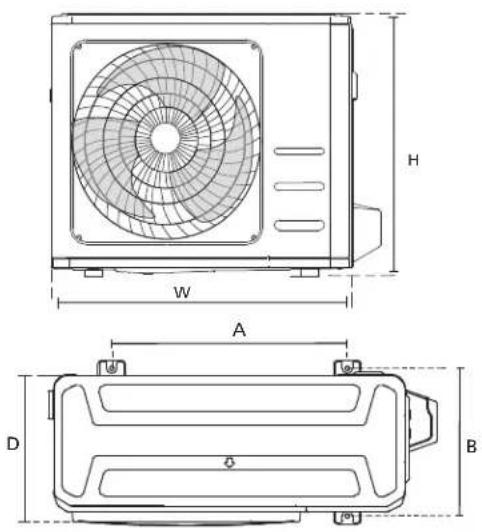

3. Ancorare l'unità esterna 26

Collegamento della tubazione del refrigerante 27

Istruzioni per il collegamento: tubazioni del refrigerante 28

1. Tagliare i tubi 28

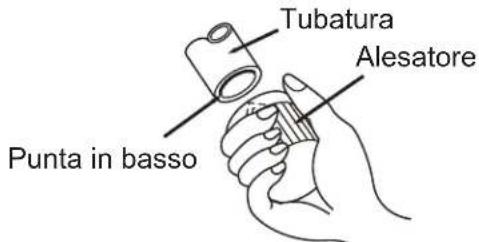

2. Rimuovere le sbavature 28
3. Estremità del tubo svasate 28

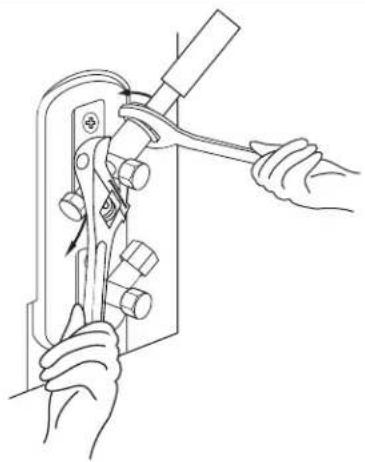

4. Collegare i tubi 29

Cablaggio 30

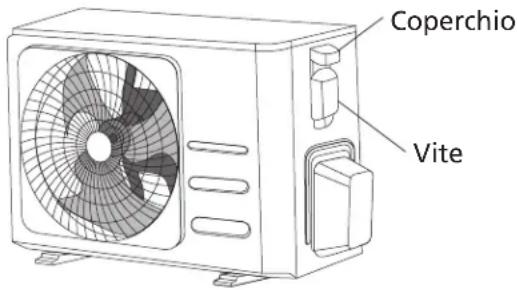

1. Cablaggio dell'unità esterna 32
2. Cablaggio dell'unità interna 32

Evacuazione dell'aria.... 33

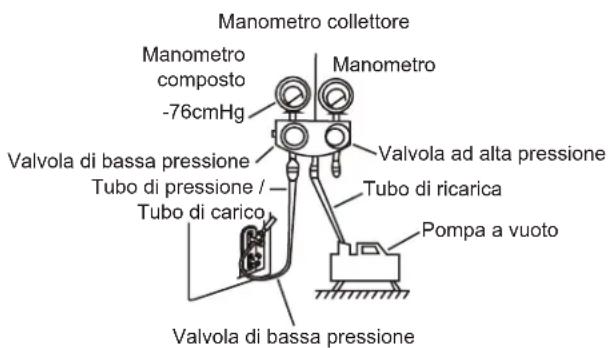

1. Istruzioni per l'evacuazione 33
2. Nota sull'aggiunta di refrigerante 34

Prova di funzionamento 35

Misure di sicurezza

Leggere le precauzioni di sicurezza prima del funzionamento e dell'installazione Un'installazione errata dovuta all'ignoranza delle istruzioni può causare danni o lesioni gravi.

La gravità di possibili danni o lesioni è classificata come AVVERTENZA o ATTENZIONE.

AVVERTIMENTO

Questo simbolo indica la possibilità di lesioni personali o morte.

ATTENZIONE

Questo simbolo indica la possibilità di danni materiali o gravi conseguenze.

AVVERTIMENTO

Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni su come utilizzare l'apparecchio in sicurezza e comprendere i pericoli. coinvolto. I bambini non devono giocare con l'apparecchio. I bambini non devono eseguire la pulizia e la manutenzione da parte dell'utente senza sorveglianza (requisiti della norma EN).

Questo apparecchio non è progettato per l'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza, a meno che non siano state supervisionate o istruite nell'uso dell'apparecchio da una persona responsabile della loro cura. sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

AVVERTENZE PER L'USO DEL PRODOTTO

• Se si verifica una situazione anomala (come un odore di bruciato), spegnere immediatamente l'unità e scollegare l'alimentazione. Chiamare il proprio rivenditore per istruzioni su come evitare scosse elettriche, incendi o lesioni.
• Non inserire dita, bacchette o altri oggetti nell'ingresso o nell'uscita dell'aria. Ciò può causare lesioni poiché la ventola potrebbe girare a velocità elevate.
• Non utilizzare spray infiammabili come lacca per capelli, lacca per capelli o vernice vicino all'unità. Ciò può causare incendi o combustione.
• Non azionare il condizionatore d'aria nelle immediate vicinanze o in prossimità di gas combustibili. Il gas emesso può accumularsi intorno all'unità e causare un'esplosione.
• Non utilizzare il condizionatore d'aria in una stanza umida come un bagno o una lavanderia. Un'eccessiva esposizione all'acqua può causare il cortocircuito dei componenti elettrici.
• Non esporre il corpo direttamente all'aria fredda per un lungo periodo di tempo.
• Non permettere ai bambini di giocare con il condizionatore d'aria. I bambini devono essere sempre sorvegliati intorno all'unità.
• Se il condizionatore d'aria viene utilizzato insieme a bruciatori o altri dispositivi di riscaldamento, aerare completamente la stanza per evitare la carenza di ossigeno.
• In alcuni ambienti funzionali, come cucine, sale server, ecc., è fortemente raccomandato l'uso di unità di condizionamento dell'aria appositamente progettate.

AVVERTENZE PER LA PULIZIA E LA MANUTENZIONE

• Spegnere il dispositivo e scollegare l'alimentazione prima della pulizia. In caso contrario, potrebbero verificarsi scosse elettriche.
  • Non pulire il condizionatore d'aria con quantità eccessive di acqua.
• Non pulire il condizionatore d'aria con detergenti combustibili. I detergenti combustibili possono causare incendi o deformazioni.

ATTENTO

• Spegnere il condizionatore d'aria e scollegare l'alimentazione se non lo si utilizza per lungo tempo.
• Spegnere e scollegare l'unità durante i temporali.
  • Assicurarsi che l'acqua di condensa possa defluire liberamente dall'unità.
• Non azionare il condizionatore d'aria con le mani bagnate. Ciò può causare una scossa elettrica.
  • Non utilizzare il dispositivo per scopi diversi dall'uso previsto.
  • Non salire o posizionare oggetti sopra l'unità esterna.
• Non far funzionare il condizionatore per lunghi periodi con le porte o le finestre aperte, o se l'umidità è molto alta.

AVVERTENZE ELETTRICHE

• Utilizzare solo il cavo di alimentazione specificato. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone similmente qualificate per evitare rischi.
• Mantieni pulita la spina di alimentazione. Rimuovere la polvere o lo sporco che si accumula sopra o intorno alla spina. Le spine sporche possono causare incendi o scosse elettriche.
• Non tirare il cavo di alimentazione per scollegare l'unità. Afferrare saldamente la spina ed estrarla dalla presa. Tirare direttamente il cavo potrebbe danneggiarlo, provocando incendi o scosse elettriche.
• Non modificare la lunghezza del cavo di alimentazione né utilizzare una prolunga per alimentare l'unità.
• Non condividere la presa con altri apparecchi. Un'alimentazione inadeguata o insufficiente può causare incendi o scosse elettriche.
• Il prodotto deve essere adeguatamente messo a terra al momento dell'installazione, altrimenti potrebbe verificarsi una scossa elettrica. Per tutti i lavori elettrici, seguire tutte le regole di cablaggio, i regolamenti e il Manuale di installazione locali e nazionali.
• Collegare saldamente i cavi e tenerli saldamente per evitare che forze esterne danneggino il terminale. Collegamenti elettrici non corretti possono surriscaldarsi e provocare un incendio, oltre a provocare uno shock. Tutti i collegamenti elettrici devono essere eseguiti secondo lo Schema di collegamento elettrico situato sui pannelli delle unità interna ed esterna.
• Tutti i cablaggi devono essere disposti correttamente per garantire che il coperchio della scheda di controllo possa essere chiuso correttamente. Se il coperchio della scheda di controllo non è chiuso correttamente, può causare corrosione e causare il surriscaldamento dei punti di connessione dei terminali, incendi o scosse elettriche.

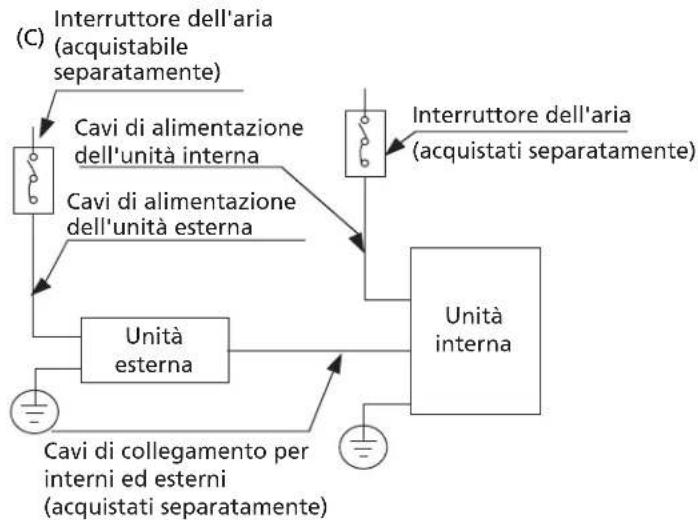

• Se si collega l'alimentazione a un cablaggio fisso, un dispositivo di disconnessione onnipolare che abbia almeno 3 mm di distanza tra tutti i poli e una corrente di dispersione che può superare i 10 mA, il dispositivo di corrente residua (RCD) ha una corrente di funzionamento residua nominale non superiore a 30 mA, e la disconnessione deve essere integrata nel cablaggio fisso in conformità con le regole di cablaggio.

SPECIFICHE DEL FUSIBILE

Il circuito del condizionatore d'aria (PCB) è progettato con un fusibile per fornire protezione da sovracorrente. Le specifiche del fusibile sono stampate sulla scheda del circuito, ad esempio:

T5A/250VAC, T10A/250VAC, T20A/250VAC, T30A/250VAC, ecc.

NOTA: Per le unità con refrigerante R32 o R290 è possibile utilizzare solo il fusibile ceramico antideflagrante.

AVVERTENZE PER L'INSTALLAZIONE DEL PRODOTTO

1. L'installazione deve essere eseguita da un rivenditore autorizzato o da uno specialista. Un'installazione errata può causare perdite d'acqua, scosse elettriche o incendi.
2. L'installazione deve essere eseguita secondo le istruzioni di installazione. Un'installazione non corretta può causare perdite d'acqua, scosse elettriche o incendi. (In Nord America, l'installazione deve essere eseguita in conformità ai requisiti NEC e CEC solo da personale autorizzato).
3. Contattare un tecnico dell'assistenza autorizzato per la riparazione o la manutenzione di questa unità. Questo apparecchio deve essere installato in conformità con le normative nazionali sul cablaggio.
4. Utilizzare solo gli accessori inclusi, le parti e le parti specificate per l'installazione. L'utilizzo di componenti non standard può causare perdite d'acqua, scosse elettriche, incendi e può causare guasti all'unità.
5. Installare l'unità in una posizione stabile che possa sostenere il peso dell'unità. Se la posizione scelta non è in grado di supportare il peso dell'unità o l'installazione non viene eseguita correttamente, l'unità potrebbe cadere e causare gravi lesioni e danni.
6. Installare il tubo di scarico secondo le istruzioni in questo manuale. Un drenaggio improprio può causare danni causati dall'acqua alla casa e alla proprietà.
7. Per le unità dotate di riscaldatore elettrico ausiliario, non installare l'unità entro 1 metro (3 piedi) da qualsiasi materiale combustibile.
8. Non installare l'unità in un luogo che potrebbe essere esposto a perdite di gas combustibile. Se il gas combustibile si accumula intorno all'unità, potrebbe causare un incendio.
9. Non accendere l'unità finché tutto il lavoro non è stato completato.
10. Quando si sposta o si sposta il condizionatore d'aria, consultare i tecnici dell'assistenza esperti per scollegare e reinstallare l'unità.
11. Come installare l'apparecchio sul suo supporto, leggere le informazioni per i dettagli nelle sezioni "Installazione dell'unità interna" e "Installazione dell'unità esterna".

Nota sui gas fluorurati (non applicabile all'unità che utilizza il refrigerante R290)

1. Questo condizionatore d'aria contiene gas fluorurati ad effetto serra. Per informazioni specifiche sul tipo e sulla quantità di gas, vedere l'etichetta corrispondente sull'unità o il "Manuale dell'utente - Scheda prodotto" sulla confezione dell'unità esterna. (Solo prodotti dall'Unione Europea).
2. L'installazione, l'assistenza, la manutenzione e la riparazione di questa unità devono essere eseguite da un tecnico certificato.
3. La disinstallazione e il riciclaggio del prodotto devono essere eseguiti da un tecnico certificato.
4. Per le apparecchiature che contengono gas fluorurati ad effetto serra in quantità pari o superiori a 5 tonnellate di CO2 equivalente, ma inferiori a 50 tonnellate di CO2 equivalente, se il sistema dispone di un sistema di rilevamento delle perdite, è necessario verificare che non vi siano almeno perdite ogni 24 mesi.
5. Quando si controlla la tenuta dell'unità, si raccomanda vivamente di tenere un registro adeguato di tutti i controlli.

- Quando si utilizzano refrigeranti infiammabili, l'apparecchio deve essere conservato in un'area ben ventilata in cui le dimensioni della stanza corrispondano all'area della stanza specificata per il suo funzionamento.

Per i modelli con refrigerante R32:

L'apparecchio deve essere installato, utilizzato e immagazzinato in un locale con una superficie maggiore di X m². L'apparecchio non deve essere installato in uno spazio senza parete, se tale spazio è inferiore a X m².

(Vedi modulo seguente).

Modello (Btu/h)	Quantità di refrigerante da caricare (kg)	Altezza massima di installazione (m)	Superficie minima della camera ( m^2 )
≤30000	≤2.048 0.6m 35
30000-48000	2.048-3.0 0.6m 80
>48000 0.6m 80	>3.0

• All'interno non sono ammessi connettori meccanici riutilizzabili e giunti svasati. (Requisiti della norma EN).
• I connettori meccanici utilizzati all'interno dovrebbero avere un tasso non superiore a 3 g / anno al 25% della pressione massima consentita. Quando i connettori meccanici vengono riutilizzati all'interno, le parti di tenuta verranno rinnovate. Quando le guarnizioni svasate vengono riutilizzate all'interno, la parte svasata verrà rigenerata. (requisiti della norma UL)
• Quando i connettori meccanici vengono riutilizzati all'interno, le parti di tenuta devono essere rinnovate. Quando le guarnizioni svasate vengono riutilizzate all'interno, la parte svasata verrà rigenerata. (Requisiti della norma IEC).
• I connettori meccanici utilizzati all'interno devono essere conformi alla norma ISO 14903.

Linee guida europee sullo smaltimento

Questo marchio visualizzato sul prodotto o nella sua documentazione indica che l'apparecchiatura I rifiuti elettrici ed elettrici non devono essere mischiati con i rifiuti domestici generici.

Corretto smaltimento di questo prodotto (Rifiuti di apparecchiature elettriche ed elettroniche)

Questo apparecchio contiene refrigerante e altri materiali potenzialmente pericolosi. Per lo smaltimento di questo apparecchio, la legge richiede una raccolta e un trattamento speciali.

Non smaltire questo prodotto come rifiuto domestico o rifiuto urbano indifferenziato.

Quando si smaltisce questo apparecchio, sono disponibili le seguenti opzioni:

• Smaltire l'apparecchio presso una struttura comunale preposta alla raccolta dei rifiuti elettronici.
• Al momento dell'acquisto di un nuovo apparecchio, il rivenditore riprenderà gratuitamente il vecchio apparecchio.
• Il produttore riprenderà gratuitamente il vecchio dispositivo.
• Vendere l'apparecchio a rivenditori di rottami metallici certificati.

Avviso speciale

Lo smaltimento di questo apparecchio nella foresta o in un altro ambiente naturale è pericoloso per la salute e per l'ambiente. Le sostanze pericolose possono penetrare nelle acque sotterranee ed entrare nella catena alimentare.

Specifiche e Caratteristiche dell'unità

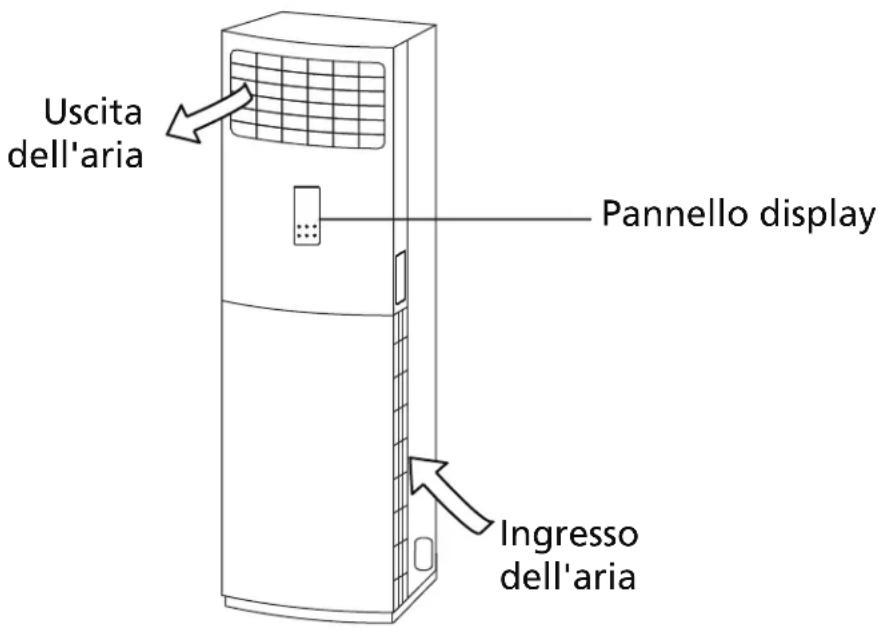

Parti dell'unità

Uscita dell'aria Pannello display Ingresso dell'aria

Temperatura di esercizio

Quando il condizionatore d'aria viene utilizzato al di fuori dei seguenti intervalli di temperatura, alcune funzioni di protezione di sicurezza potrebbero attivarsi e causare la disattivazione dell'unità.

Split Tipo Inverter

Modalità COOL Modalità HEAT Modalità DRY
Temperatura ambiente	17°C - 32°C(62°F - 90°F)	0°C - 30°C(32°F - 86°F)	10°C - 32°C(50°F - 90°F)
Temperatura esterna	0°C - 50°C(32°F - 122°F)	-15°C - 24°C(5°F - 75°F)	0°C - 50°C(32°F - 122°F)
	-15°C - 50°C(5°F - 122°F)(Per modelli con sistemi di raffreddamento a bassa temperatura)
	0°C - 52°C(32°F - 126°F)(Per modelli tropicali speciali)		0°C - 52°C(32°F - 126°F)(Per modelli tropicali speciali)

PARA UNIDADES EXTERIORES CON CALEFACTOR ELÉCTRICO AUXILIAR

Tipo a velocità fissa

	Modalità COOL	Modalità HEAT	Modalità DRY
Temperatura ambiente	17°C-32°C (62°F-90°F)	0°C-30°C(32°F-86°F)	10°C-32°C (50°F-90°F)
Temperatura esterna	18°C-43°C (64°F-109°F)	-7°C-24°C(19°F-75°F)	11°C-43°C (52°F-109°F)
	-7°C-43°C (19°F-109°F)(Per modelli con sistemi di raffreddamento a bassa temperatura)		18°C-43°C (64°F-109°F)
	18°C-52°C (64°F-126°F)(Per modelli tropicali speciali)		18°C-52°C (64°F-126°F)(Per modelli tropicali speciali)

NOTA: Umidità relativa dell'ambiente inferiore all'80%. Se il condizionatore d'aria funziona al di sopra di questa cifra, la superficie del condizionatore d'aria può attirare la condensa. Impostare l'aletta del flusso d'aria verticale all'angolazione massima (verticalmente rispetto al pavimento) e impostare la modalità della ventola ALTA.

Per ottimizzare ulteriormente le prestazioni dell'unità, procedi come segue:

• Tenere porte e finestre chiuse.
• Limitare il consumo di energia utilizzando le funzioni TIMER ON e TIMER OFF.
  • Non ostruire gli ingressi o le uscite dell'aria.
• Ispezionare e pulire regolarmente i filtri dell'aria.

Caratteristiche

Impostazioni predefinite

Quando il condizionatore d'aria viene riavviato dopo un'interruzione di corrente, tornerà alle impostazioni predefinite di fabbrica.

(Modalità AUTO, ventola AUTO, 24 °C (76 °F)). Ciò potrebbe causare incongruenze nel telecomando e nel pannello dell'unità. Usa il telecomando per aggiornare lo stato.

Funzione di memoria dell'angolo della feritoia (opzionale)

Alcuni modelli sono progettati con una funzione di memoria dell'angolo delle lamelle. Quando l'unità si riavvia dopo un'interruzione di corrente, l'angolazione delle alette orizzontali tornerà automaticamente alla posizione precedente. L'angolo dell'aletta orizzontale non deve essere troppo piccolo poiché potrebbe formarsi condensa e gocciolare all'interno della macchina. Per ripristinare l'aletta, premere il pulsante manuale, che ripristinerà l'impostazione dell'aletta orizzontale.

Auto-Restart (alcuni modelli)

In caso di interruzione di corrente, il sistema si arresterà immediatamente. Quando viene ripristinata l'alimentazione, la spia di funzionamento dell'unità interna lampeggia. Per riavviare l'unità, premere il pulsante ON/OFF sul telecomando. Se il sistema dispone di una funzione di riavvio automatico, l'unità si riavvierà con le stesse impostazioni.

Sistema di rilevamento perdite di refrigerante (alcuni modelli)

In caso di perdita di refrigerante, il display interno visualizzerà "EL0C" e la spia lampeggerà.

Per una spiegazione dettagliata di ciascuna funzione, vedere il Manuale del telecomando.

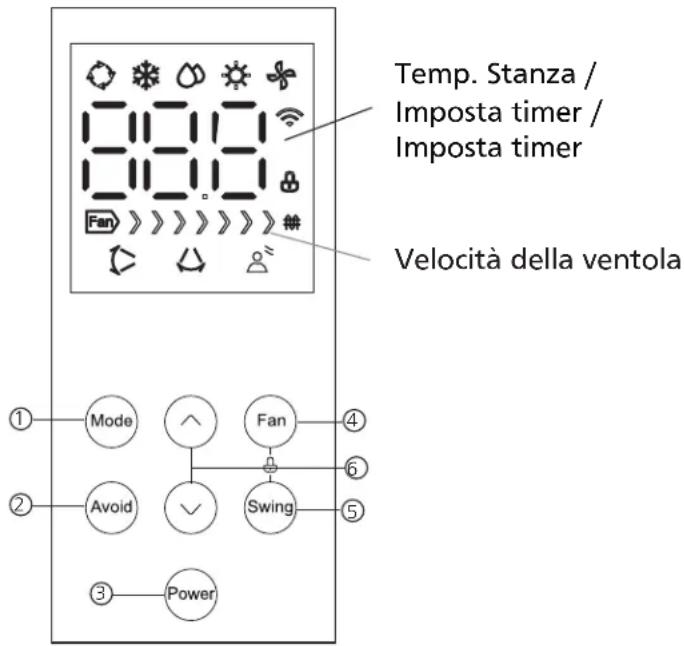

Il pannello di visualizzazione dell'unità interna può essere utilizzato per azionare l'unità nei casi in cui il telecomando è stato smarrito o le batterie sono esaurite.

Temp. Stanza / Imposta timer / Imposta timer Velocità della ventola ① Mode Fan ④ ② Avoid Swing ⑤ ③ Power

Funzionamento automatico
Funzionamento a freddo
Funzionamento a secco
Operazione calore
Funzionamento della ventola
Flusso d'aria verticale
Flusso d'aria orizzontale

Evitare il flusso d'aria diretto

quando la funzione di controllo

wireless è attivata (alcune unità)

# Funzione di riscaldamento elettrico (alcune unità)

Blocco

Pulsanti operativi

① Pulsante MODE: premere questo pulsante per selezionare la modalità operativa appropriata. Ad ogni pressione del pulsante, la modalità di funzionamento cambia nella direzione della freccia:

Auto: Sceglie automaticamente la modalità di funzionamento rilevando la differenza tra la temperatura ambiente effettiva e la temperatura impostata sul telecomando. La velocità della ventola è controllata automaticamente.

Freddo: consente di godere dell'effetto di raffreddamento alla temperatura impostata preferita (intervallo di temperatura: 16°C / 17°C \~ 30°C (60°F / 62°F \~ 86°F) o 20°C \~ 28°C (68°F \~ 82°F)).

Dry: consente di impostare la temperatura desiderata a bassa velocità della ventola, fornendo un ambiente deumidificato (intervallo di temperatura: 16°C / 17°C \~ 30°C (60°F / 62°F \~ 86°F) o 20°C \~ 28°C (68°F \~ 82°F)). In modalità Dry, non è possibile selezionare la velocità della ventola e la modalità Sleep.

Riscaldare: consente il funzionamento in riscaldamento (solo per i modelli di raffreddamento e riscaldamento, campo di impostazione della temperatura: 16°C / 17°C \~ 30°C (60°F / 62°F \~ 86°F) o 20°C \~ 28°C (68°F \~ 82°F)).

Solo ventola: consente il funzionamento della ventola senza raffreddamento o riscaldamento. In questo caso però la temperatura impostata non viene visualizzata e non è possibile regolare la temperatura impostata.

② Pulsante Avoid:

1. Quando l'unità è accesa, premere questo pulsante per avviare la funzione di prevenzione del flusso d'aria diretto nella funzione del corpo.
2. Premere il pulsante "Power", "Swing" o "Evita" per interrompere questa funzione.

③ Pulsante Power: Il funzionamento inizia quando viene premuto questo pulsante e si interrompe quando viene premuto nuovamente il pulsante.

④ Pulsante Fan: Questo pulsante viene utilizzato per selezionare la velocità della ventola desiderata. Ad ogni pressione del pulsante, la velocità del ventilatore cambia nella seguente sequenza:

Visualizzazione velocità ventola:

Fan | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 1 | 2 | 4 | 6 | 7

Selezionare la velocità della ventola BASSA e le zone 1 \~ 2 si illumineranno.

Selezionare la velocità della ventola MED e le zone 1 \~ 4 si illumineranno.

Selezionare la velocità della ventola ALTA e le zone 1 \~ 6 si illumineranno.

Selezionare la velocità della ventola AUTO e le zone 1 \~ 7 e "AU" si accendono.

Nota: in modalità Turbo, le zone 1 \~ 7 si accendono con una velocità della ventola molto alta.

⑤ Pulsante Swing:

1. Questo pulsante viene utilizzato per impostare il flusso d'aria orizzontale e verticale.
2. Ogni volta che si preme questo pulsante, l'impostazione del flusso d'aria cambierà come segue:

Flusso d'aria verticale → Annulla flusso d'aria verticale → Imposta flusso d'aria orizzontale → Annulla flusso d'aria orizzontale → Imposta contemporaneamente flusso d'aria verticale e orizzontale → Annulla flusso d'aria verticale e orizzontale → Imposta flusso d'aria verticale.

AVVERTIMENTO: Lo spostamento manuale delle alette di direzione del flusso d'aria orizzontale e verticale potrebbe danneggiare il condizionatore d'aria.

⑥ Pulsanti

1. Nella modalità di prova, premere il pulsante "♠" e "♥" per visualizzare a turno la temperatura di T1, T2, T3, T4 e i codici di errore.
2. Premere il pulsante "♠" per inserire la temperatura impostata con incrementi di 1 °C. La temperatura massima è di 30°C o 28°C (a seconda del modello).
3. Premere il pulsante "♥" per diminuire la temperatura impostata con incrementi di 1 °C. La temperatura minima è di 16°C / 17°C o 20°C (a seconda del modello).

BLOCCO: Premere contemporaneamente i pulsanti "Ventola" e "Oscillazione" per un secondo per attivare la funzione di blocco. Tutti i pulsanti non risponderanno tranne premendo nuovamente questi due pulsanti per disabilitare il blocco. Se si preme un qualsiasi altro pulsante sul pannello del display, il simbolo del lucchetto "☐" lampeggerà 5 volte a 1Hz. In modalità di blocco, è disponibile il controllo remoto.

Funzionamento di prova: quando l'unità è accesa, premere contemporaneamente i pulsanti "Mode" e "Swing" per un secondo per attivare il funzionamento di prova. Spegnendo l'unità, premendo nuovamente i pulsanti "Mode" e "Swing" per un secondo o l'operazione di prova della durata di 30 minuti interromperà l'operazione di prova.

Durante l'esecuzione del test, tutti i pulsanti sono disabilitati tranne "Power" e i pulsanti "♠" e "♥".

Anche il telecomando non è disponibile. Il display a LED si accende.

Durante il test, premere i pulsanti "◀" e "♥" per visualizzare la temperatura di T1, T2, T3 e T4, i codici di protezione o di errore. È possibile rilevare anche il malfunzionamento del sensore.

Funzione di riscaldamento elettrico (alcuni modelli):

In modalità riscaldamento si attiva automaticamente la funzione di riscaldamento elettrico e si accende il simbolo del riscaldamento elettrico “##”. Lo spegnimento dell'unità o l'avvio dell'operazione di standby annullerà questa funzione.

NOTA: Questa funzione è attivabile solo con il telecomando. Questa funzione non è disponibile in modalità automatica.

Cura e Manutenzione

Pulizia dell'unità interna

PRIMA DELLA PULIZIA O DELLA MANUTENZIONE

SPEGNERE SEMPRE IL SISTEMA DI ARIA CONDIZIONATA E SCOLLEGARE L'ALIMENTAZIONE PRIMA DI PULIZIA O MANUTENZIONE.

ATTENTO

Utilizzare solo un panno morbido e asciutto per pulire l'unità. Se l'unità è particolarmente sporca, è possibile utilizzare un panno imbevuto di acqua tiepida per pulirla.

• Non utilizzare prodotti chimici o panni trattati chimicamente per pulire l'unità.
• Non utilizzare benzene, diluenti per vernici, polvere per lucidare o altri solventi per pulire l'unità. Possono causare la rottura o la deformazione della superficie di plastica.
• Non utilizzare acqua a una temperatura superiore a 40 °C (104 °F) per pulire il pannello anteriore. Ciò può causare la deformazione o lo scolorimento del pannello.

Un condizionatore d'aria intasato può ridurre l'efficienza di raffreddamento dell'unità e può anche essere dannoso per la salute. Assicurarsi di pulire il fi ltro una volta ogni due settimane.

ATTENZIONE: NON RIMUOVERE O PULIRE IL FILTRO DA SOLI

Rimuovere e pulire il filtro può essere pericoloso.

NOTA: nelle case con animali, sarà necessario pulire periodicamente la griglia per evitare che i peli di animali blocchino il flusso d'aria.

Se il filtro dell'aria si ostruisce, le prestazioni diminuiscono e l'elettricità viene sprecata.

ATTENTO

• Non usare acqua per pulire l'interno dell'unità interna. Ciò può distruggere l'isolamento e causare una scossa elettrica.
• Non esporre il filtro alla luce solare diretta durante l'asciugatura. Questo può restringere il filtro.
• Qualsiasi manutenzione e pulizia dell'unità esterna deve essere eseguita da un rivenditore autorizzato o da un fornitore di servizi autorizzato.
• Qualsiasi riparazione all'unità deve essere eseguita da un rivenditore autorizzato o da un fornitore di servizi autorizzato.

AVVERTIMENTO

• In caso di perdite di refrigerante, spegnere l'aria condizionata e qualsiasi dispositivo di riscaldamento a combustibile, aerare la stanza e chiamare immediatamente il rivenditore. Il refrigerante è tossico e infiammabile. NON utilizzare il condizionatore d'aria finché la perdita non è stata riparata.
• Quando il condizionatore d'aria è installato in una stanza piccola, devono essere prese misure per evitare che la concentrazione di refrigerante superi il limite di sicurezza in caso di perdita di refrigerante. Il refrigerante concentrato rappresenta una seria minaccia per la salute e la sicurezza.

Manutenzione: lunghi periodi di inattività

Se prevedi di non utilizzare il condizionatore per un lungo periodo di tempo, procedi come segue:

Attivare la funzione FAN finché l'unità non si asciuga completamente

Spegnere l'unità e scollegare l'alimentazione

Rimuovere le batterie dal telecomando

Manutenzione - ispezione prestagionale

Dopo lunghi periodi di inattività o prima di periodi di uso frequente, procedere come segue:

Assicurati che nulla blocchi tutte le entrate e le uscite dell'aria

Verificare la presenza di perdite Sostituire le batterie

Verificare la presenza di cavi danneggiati

Risoluzione dei problemi

MISURE DI SICUREZZA

Se si verifica una delle seguenti condizioni, spegnere immediatamente l'unità.

• Il cavo di alimentazione è danneggiato o eccessivamente caldo.
  • Odora un odore di bruciato.
  • L'unità emette suoni forti o anomali.
• Un fusibile di alimentazione si brucia o l'interruttore di circuito scatta frequentemente.
• Acqua o altri oggetti cadono dentro o fuori dall'unità.

NON PROVARE A FARLO DA SOLO! CONTATTA IMMEDIATAMENTE UN FORNITORE DI SERVIZI AUTORIZZATO!

Problemi comuni

I seguenti problemi non sono un malfunzionamento e nella maggior parte dei casi non richiedono riparazioni.

NOTA: se il problema persiste, contattare un rivenditore locale o il centro di assistenza clienti più vicino. Fornire loro una descrizione dettagliata del malfunzionamento dell'unità e il numero del modello.

Problemi Cause possibili
L'unità non si accende quando si preme il pulsante ON/OFF	L'unità dispone di una funzione di protezione di 3 minuti che impedisce il sovraccarico dell'unità. L'unità non può essere riavviata entro tre minuti dallo spegnimento.
L'unità passa dalla modalità COOL alla modalità FAN	L'unità cambia le sue impostazioni per evitare la formazione di brina sull'unità. Quando la temperatura aumenta, l'unità riprende a funzionare.
	La temperatura impostata è stata raggiunta, a quel punto l'unità spegne il compressore. L'unità funzionerà di nuovo quando la temperatura oscilla di nuovo.
L'unità interna emette nebbia bianca	Nelle regioni umide, una grande differenza di temperatura tra l'aria nella stanza e il condizionatore d'aria può causare una foschia bianca.
Sia le unità interne che quelle esterne emettono nebbia bianca	Quando l'unità viene riavviata in modalità HEAT dopo lo sbrinamento, potrebbe essere emessa una nebbia bianca a causa dell'umidità generata dal processo di sbrinamento.
L'unità interna fa rumore	Si sente un cinguettio quando il sistema è spento o in modalità RAFFREDDAMENTO. Il rumore si sente anche quando la pompa di scarico (opzionale) è in funzione.
	Possono verificarsi cigolii dopo aver utilizzato l'unità in modalità RISCALDAMENTO a causa dell'espansione e della contrazione delle parti in plastica dell'unità.
Sia l'unità interna che l'unità esterna emettono rumori	Durante il funzionamento può verificarsi un sibilo basso. Questo è normale ed è causato dal flusso di gas refrigerante attraverso le unità interna ed esterna.
	Si può sentire un sibilo basso quando il sistema si avvia, ha appena smesso di funzionare o si sta sbrinando. Questo rumore è normale ed è causato dall'arresto o dal cambio di direzione del gas refrigerante.L'unità emette suoni diversi a seconda della modalità operativa corrente.
L'unità esterna emette rumori
La polvere viene emessa dall'unità interna o esterna	L'unità può accumulare polvere durante lunghi periodi di inattività, che verrà emessa quando l'unità viene accesa. Ciò può essere mitigato coprendo l'unità durante lunghi periodi di inattività.
L'unità emette un cattivo odore	L'unità è in grado di assorbire gli odori dall'ambiente (come mobili, cucina, sigarette, ecc.) che verranno emessi durante il funzionamento.
	I filtri dell'unità si sono ammuffiti e devono essere puliti.
La ventola dell'unità esterna non funziona	Durante il funzionamento, la velocità della ventola è controllata per ottimizzare le prestazioni del prodotto.

Risoluzione dei problemi

In caso di problemi, controllare i seguenti punti prima di contattare un'azienda di riparazione.

NOTA: se il problema persiste dopo aver eseguito i controlli e la diagnostica di cui sopra, spegnere immediatamente l'unità e contattare un centro di assistenza autorizzato.

Problemi Cause possibili Soluzione
Scarse prestazioni di raffreddamento	L'impostazione della temperatura può essere superiore alla temperatura ambiente.	Abbassare l'impostazione della temperatura
	Lo scambiatore di calore dell'unità interna o esterna è sporco	Scambiatore di calore interessato pulito
	Il filtro dell'aria è sporco	Rimuovere il filtro e pulirlo secondo le istruzioni.
	L'ingresso o l'uscita dell'aria di una delle due unità è bloccata.	Spegnere l'unità, rimuovere l'ostruzione e riaccendere l'unità
	Apri porte e finestre	Assicurarsi che tutte le porte e le finestre siano chiuse durante il funzionamento dell'unità
	Il calore eccessivo è generato dalla luce solare.	Chiudere finestre e tende durante i periodi di forte calore o luce solare intensa.
	Troppe fonti di calore nella stanza (persone, computer, dispositivi elettronici, ecc.)	Ridurre il numero di fonti di calore
	Basso livello del liquido di raffreddamento a causa di perdite o uso prolungato	Verificare la presenza di perdite, richiudere se necessario e rabboccare con liquido di raffreddamento
L'unità non funziona	Mancanza di corrente	Attendì che venga ripristinata la corrente
	L'alimentazione è spenta Collegare l'alimentazione
	Il fusibile è saltato	Sostituire il fusibile
	Le batterie del telecomando sono scariche	Sostituire le batterie
	La protezione di 3 minuti dell'unità è stata attivata.	Attendere tre minuti dopo aver riavviato l'unità
	Il timer è attivo	Spegni il timer
L'unità si avvia e si arresta frequentemente	C'è troppo o troppo poco refrigerante nel sistema.	Verificare la presenza di perdite e ricaricare il sistema con refrigerante.
	Nel sistema sono entrati gas incomprimibile o umidità.	Evacuare e ricaricare il sistema con refrigerante.
	Il circuito del sistema è bloccato	Determinare quale circuito è bloccato e sostituire l'apparecchiatura malfunzionante
	Il compressore è rotto	Sostituire il compressore
	La tensione è troppo alta o troppo bassa	Installare un pressostato per regolare la tensione.
Scarse prestazioni di riscaldamento	La temperatura esterna è estremamente bassa.	Utilizzare un dispositivo di riscaldamento ausiliario
	L'aria fredda entra da porte e finestre.	Assicurarsi che tutte le porte e le finestre siano chiuse durante l'uso
	Basso livello del liquido di raffreddamento a causa di perdite o uso prolongato	Verificare la presenza di perdite, richiudere se necessario e rabboccare con liquido di raffreddamento
Gli indicatori luminosi continuano a lampeggiare	L'unità potrebbe smettere di funzionare o continuare a funzionare in sicurezza. Se gli indicatori luminosi continuano a lampeggiare o vengono visualizzati codici di errore, attendere circa 10 minuti. Il problema può risolversi da solo.In caso contrario, spegnere e riaccendere. Accendere l'unità. Se il problema persiste, scollegare l'alimentazione e contattare il centro di assistenza clienti più vicino.
Il codice di errore viene visualizzato e inizia con le seguenti lettere sul display della finestra dell'unità interna:• E(x), P(x), F(x)• EH(xx), EL(xx), EC(xx)• PH(xx), PL(xx), PC(xx)

Accessori

Il sistema di climatizzazione viene fornito con i seguenti accessori. Utilizzare tutte le parti di installazione e gli accessori per installare il condizionatore d'aria. Un'installazione non corretta può causare perdite d'acqua, scosse elettriche e incendi o causare guasti all'apparecchiatura. Gli articoli non inclusi con il condizionatore devono essere acquistati separatamente.

Nome NomeQuan. (pc)		Forma Quan. (pc)			Forma
Manuale	2-3		Telecomando	1	[436Z]
Guarnizione di scarico (alcuni modelli)	1		Batteria	2
Francobollo (alcuni modelli)	1		Supporto per telecomando (opzionale)	1
Tubo di scarico (alcuni modelli)	1		Vite di fissaggio per staffa telecomando (opzionale)	2
Cinturino (alcuni modelli)	2		Rondelle piatte	2
Rivestimento insonorizzante/ isolante (alcuni modelli)	2		Cavi di collegamento (alcuni modelli)	1	——
Copertura del manicotto del mozzo	1		Mastice (alcuni modelli)	1	——
Vite autofilettante A (alcuni modelli)Utilizzato per fissare il morsetto del cavo dell'unità interna dopo il collegamento del cavo.	3		Rete a prova di roditore	1

Nome	Forma Quan. (pc)
Gruppo tubo di collegamento	Lato liquido	Φ6.35( 1/4 i n)	Parti che devi acquistare separatamente. Consultare il proprio rivenditore per le dimensioni dei tubi corrette per l'unità acquistata.
		Φ9.52( 3/8in)
		Φ12.7( 1/2in)
	Lato gas	Φ9.52( 3/8in)
		Φ12.7( 1/2in)
		Φ16( 5/8in)
		Φ19( 3/4in)
		Φ22( 7/8in)

Riepilogo installazione: unità interna

ORDINE DI INSTALLAZIONE

Parti dell'unità

① Condotto dell'aria
② Pannello operativo
③ Aletta di controllo del flusso d'aria orizzontale
④ Aletta di controllo del flusso d'aria verticale
⑤ Staffa telecomando (su alcuni modelli)
⑥ Ingresso aria (2 lati)

Unità esterna

⑦ Tubo di drenaggio, Condotto dell'aria
⑧ Cavo di collegamento
⑨ Tubo di collegamento
⑩ Attacco della tubazione del refrigerante
⑪ Condotto dell'aria

NOTA SULLE ILLUSTRAZIONI

Le illustrazioni in questo manuale sono a scopo esplicativo. La forma effettiva dell'unità interna potrebbe essere leggermente diversa. Il modo effettivo prevarrà.

Installazione dell'unità interna

Istruzioni di installazione - Unità Interna

PRIMA DELL'INSTALLAZIONE

Prima di installare l'unità interna, controllare l'etichetta sulla confezione del prodotto per assicurarsi che il numero di modello dell'unità interna corrisponda al numero di modello dell'unità esterna.

Passaggio 1: selezionare la posizione di installazione

Prima di installare l'unità interna, è necessario scegliere una posizione adatta. Di seguito sono riportati gli standard per aiutarvi a scegliere una posizione adatta per l'unità.

I luoghi di installazione corretti soddisfano i seguenti standard:

√ Buona circolazione dell'aria
Comodo drenaggio
√ Il rumore dell'unità non disturberà le altre persones
☑ Saldo e solido: la posizione non vibra
√ Abbastanza forte da sostenere il peso dell'unità
√ Una posizione ad almeno un metro da tutti gli altri dispositivi elettrici (ad esempio TV, radio, computer)

NON installare l'unità nei seguenti luoghi:

∅ Vicino a qualsiasi fonte di calore, vapore o gas combustibile
∅ Vicino a oggetti infiammabili come tende o vestiti
∅ Vicino a qualsiasi ostacolo che possa bloccare la circolazione dell'aria.
∅ Vicino alla porta
∅ In un luogo esposto alla luce solare diretta

NOTA SUL FORO NEL MURO:

Se non sono presenti tubazioni del refrigerante fisse:

Quando si sceglie una posizione, tenere presente che è necessario lasciare ampio spazio per un foro nel muro (vedi Praticare un foro nel muro per il passaggio del tubo di collegamento) per il cavo di segnale e il tubo del refrigerante che collega le unità interna ed esterna.

La posizione predefinita per tutti i tubi è il lato dell'unità interna (di fronte all'unità). Tuttavia, l'unità può ospitare tubi sia a sinistra che a destra.

Fare riferimento allo schema seguente per assicurarsi che la distanza tra le pareti e il soffitto sia adeguata:

30cm (11.8p) o più 200cm (78.7p) o più 5cm (2p) o più 50cm (19.7p) o più 50cm (19.7p) o più

Passaggio 2: sganciare il pannello operativo e rimuovere il filtro

1. Aprire la confezione ed estrarre l'unità interna. Rimuovere il nastro protettivo ed eventuali componenti.
2. Aprire il coperchio a vite nella parte superiore della griglia di aspirazione laterale inferiore e rimuovere la vite di fissaggio.
3. Rimuovere la griglia di aspirazione dell'aria prima di collegare i tubi/cavi.
4. Rimuovere prima il coperchio delle viti, quindi rimuovere le viti dalla griglia della presa d'aria e quindi rimuovere la griglia.

Griglia di aspirazione dell'aria

1. Rimuovere tutti gli accessori posti all'interno della cavità inferiore dell'unità interna.
2. Verificare che tutti gli accessori corrispondano a quelli trovati nel "Riepilogo installazione e accessori" come mostrato nella pagina precedente.

Passaggio 3. Rimuovere i dispositivi di fissaggio a rullo (disponibile solo su modelli selezionati)

1. Controllare se il rullo dell'unità interna ha dei dispositivi di fissaggio che lo tengono in posizione e rimuovere l'etichetta di avvertenza.
2. Rimuovere le chiusure a rullo secondo le istruzioni sull'etichetta.

Passaggio 4. Fissaggio dell'unità interna (per evitare che cada)

1. Misurare la posizione del foro per l'installazione.
2. Inserire i bulloni M8 nell'unità mentre è sul pavimento (il numero di bulloni utilizzati dipende dal numero di fori nel telaio dell'unità).
3. Sollevare l'unità interna in modo che i fori di installazione coprano i bulloni, quindi serrare i dadi sui bulloni e serrarli.

!ATTENZIONE

Se è necessario più supporto per evitare che l'unità cada, è possibile installare un cuneo protettivo. La procedura di installazione per questo cuneo è la seguente:

• Estrarre il cuneo protettivo e misurare la misura corretta.
• Utilizzare le viti autofilettanti per fissare il cuneo protettivo al coperchio superiore dell'unità interna.
• Fissare saldamente l'altra estremità del cuneo alla parete con le viti autofilettanti.

Passaggio 5. Installazione della rete a prova di roditore

1. Rimuovere la rete metallica a prova di roditore dal tubo sull'unità picchiettandola delicatamente.
2. Usa un coltello per praticare un piccolo foro seguendo i segni sulla tavola a prova di topo.
3. Inserire la piastra a prova di topo nell'unità e tenerla saldamente in posizione.

Marchi Piatto a prova di topo Quindi metti la piastra a prova di topo nel foro Prima rimuovi il metallo

Passaggio 6. Tubo e raccordo

1. Appoggiare a terra il tubo di collegamento. Posare il tubo di scarico, le tubazioni del refrigerante e tutti i cavi elettrici (assicurandosi che entrambe le estremità siano disposte correttamente) accanto alle tubazioni.

2. Utilizzando il tubo di scarico come guida, misurare e regolare la lunghezza del cablaggio a bassa tensione, cablaggio ad alta tensione, qualsiasi altro cablaggio elettrico e tubazioni del refrigerante. Usa le fascette per tenerli inizialmente in posizione.

3. Disporre il tubo in modo che il tubo di scarico si trovi in basso, il tubo di collegamento al centro e il cablaggio elettrico in alto.

4. Utilizzare del nastro in vinile per iniziare a unire i tubi. Inizia ad incollare il nastro all'estremità inferiore del tubo di scarico e assicurati che i connettori siano sicuri. Posizioni dei fori per tubi/fili su entrambi i lati.

Foro di cablaggio φ35 Liquido di raffreddamento / scarico Foro tubo φ60 o φ80

Posizione del tubo/foro del filo in basso

Refrigerante/scarico Foro del tubo

Posizione foro tubo/cavo sul retro

Foro cablato φ35 Foro del tubo di raffreddamento/scarico Cavi elettrici Tubo refrigerante Scarico

! ATTENZIONE

Il cablaggio elettrico, il tubo di scarico e le tubazioni del refrigerante devono uscire dal giunto in un luogo adatto. Tutti gli attacchi devono essere interconnessi, applicati in modo uniforme ed esteticamente gradevoli.

NOTA

• Solo i modelli con funzione di ventilazione contengono condotti di ventilazione.
• La quantità e il tipo di cablaggio elettrico utilizzato può variare a seconda del modello specifico.
• Le estremità delle bocchette ei cablaggi elettrici sono diversi, controllare attentamente prima di iniziare a unire.

Passaggio 7: applicazione del mastice e installazione della copertura del foro nel muro

1. Ordinare il tubo già legato.
2. Applicare il mastice in modo uniforme negli spazi tra il tubo e il muro, quindi premere saldamente il mastice.
3. Tirare via il coperchio dal foro nel muro per aprirlo. Dopo averlo fissato saldamente al tubo, spingerlo nel foro nel muro per fissarlo saldamente al muro e completare l'installazione.

Passaggio 8: Praticare un foro nel muro per il tubo di collegamento

1. Determinare la posizione del foro nel muro in base alla posizione dell'unità esterna.
2. Utilizzando un trapano centrale da 65 mm (2,5"), praticare un foro nel muro. Assicurarsi che il foro sia praticato con una leggera angolazione verso il basso in modo che l'estremità esterna del foro sia più bassa dell'estremità interna di circa 1 cm (0,4"). Ciò garantirà un corretto drenaggio dell'acqua. Posizionare il manicotto della protezione da parete nel foro. Questo protegge i bordi del foro e aiuterà a sigillarlo quando il processo di installazione sarà completo.

Muro InternoEsterno ≈ 0.5~1cm / 0.2~0.4 poll.

1. Posizionare il manicotto di protezione della parete nel foro. Questo protegge i bordi del foro e aiuterà a sigillarlo quando il processo di installazione sarà completo.

ATTENZIONE

Quando si pratica il foro nel muro, assicurarsi di evitare cavi, tubi e altri componenti sensibili.

Passaggio 9: collegare il tubo di scarico

Il tubo di scarico viene utilizzato per scaricare l'acqua dall'unità. Un'installazione non corretta può causare danni all'unità e alla proprietà.

ATTENZIONE

• Isolare tutti i tubi per evitare la formazione di condensa, che potrebbe causare danni causati dall'acqua.
• Se il tubo di scarico è piegato o installato in modo errato, l'acqua potrebbe gocciolare e causare il malfunzionamento dell'interruttore del livello dell'acqua.
• In modalità HEAT, l'unità esterna scaricherà l'acqua. Assicurarsi che il tubo di scarico sia posizionato in un'area adatta per evitare danni causati dall'acqua e scivolare a causa dell'acqua di scarico congelata.
• NON tirare con forza il tubo di scarico, poiché ciò potrebbe provocarne lo scollegamento.

NOTA SULL'ACQUISTO DEI TUBI

Questa installazione richiede un tubo in polietilene (diametro esterno = 3,7-3,9 cm, diametro interno = 3,2 cm), che può essere acquistato presso il tuo negozio di ferramenta locale o dal tuo rivenditore.

Installazione interna del tubo di scarico

Colla Tubo di scarico Tubo di scarico Fascia per coprire il tubo

1. Assicurarsi che il tubo di scarico sia collegato con il lato esterno rivolto verso il basso.
2. Il tubo di plastica dura in cloruro di polivinile (PVC) (diametro esterno 26 mm) venduto sul mercato è adatto per il tubo di scarico morbido collegato.
3. Collegare il tubo di scarico morbido con il tubo di scarico, quindi fissarlo con una fascia; Se si deve collegare il tubo di scarico all'interno, per evitare la formazione di condensa causata dalla presa d'aria, è necessario ricoprire il tubo con materiale termoisolante (polietilene con peso specifico 0,03, spessore minimo 9 mm), e fissare con nastro adesivo.
4. Dopo aver collegato il tubo di scarico, controllare se l'acqua esce dal tubo in modo efficiente e non ci sono perdite.
5. Le tubazioni del refrigerante e di scarico devono essere isolate termicamente per prevenire la condensa e le gocce d'acqua in un secondo momento.
6. Passare il tubo di scarico attraverso il foro nel muro. Assicurati che l'acqua scarichi in un luogo sicuro dove non causerà danni causati dall'acqua o rischi di scivolamento.

NOTA: L'uscita del tubo di scarico deve trovarsi ad almeno 5 cm (1,9") dal suolo. Se tocca il suolo, l'unità potrebbe bloccarsi e funzionare male. Se scarichi l'acqua direttamente in una fogna, assicurati che lo scarico abbia un tubo a U o a S per catturare gli odori che potrebbero altrimenti rifluire in casa.

Installazione dell'unità esterna

Installare l'unità seguendo i codici e le normative locali; Potrebbero esserci lievi differenze tra le diverse regioni.

60cm (24p) sopra 30 cm (12p) dalla parete di fondo 30cm (12p) sinistra 200 cm (79p) davanti 60cm (24p) destra

Istruzioni di installazione: unità esterna

Passaggio 1: selezionare la posizione di installazione

Prima di installare l'unità esterna, è necessario scegliere una posizione adatta. Di seguito sono riportati gli standard per aiutarvi a scegliere una posizione adatta per l'unità.

I luoghi di installazione corretti soddisfano i seguenti standard:

☑ Soddisfa tutti i requisiti di spazio mostrati in Requisiti di spazio di installazione sopra.
√ Buona circolazione dell'aria e ventilazione.
☑ Saldo e solido: la posizione può supportare l'unità e non vibrerà
Il rumore dell'unità non disturberà gli altri.
☑ Protetto da periodi prolungati di luce solare diretta o pioggia.
Quando si prevede una nevicata, adottare misure appropriate per prevenire l'accumulo di ghiaccio e danni alla bobina.

NON installare l'unità nei seguenti luoghi:

∅ Vicino a un ostacolo che bloccherà le entrate e le uscite dell'aria.
Vicino a strade pubbliche, aree trafficate o dove il rumore dell'unità disturberà gli altri
∅ Vicino ad animali o piante che verranno danneggiati dallo scarico di aria calda.
∅ Vicino a qualsiasi fonte di gas combustibile
∅ In un luogo esposto a grandi quantità di polvere
∅ In un luogo esposto a una quantità eccessiva di aria salmastra

CONSIDERAZIONI SPECIALI PER TEMPI ESTREMO

Se l'unità è esposta a forti venti:

Installare l'unità in modo che l'aspiratore sia a un angolo di 90° rispetto alla direzione del vento. Se necessario, costruire una barriera davanti all'unità per proteggerla dai venti estremamente forti. Vedere le figure di seguito.

Vento forte Vento forte

Deflettore del vento Vento forte

Se l'unità è esposta frequentemente a forti piogge o neve:

Costruisci un riparo sopra l'unità per proteggerla dalla pioggia o dalla neve. Fare attenzione a non ostruire il flusso d'aria intorno all'unità.

Se l'unità è esposta frequentemente all'aria salmastra (mare):

Utilizzare un'unità esterna appositamente progettata per resistere alla corrosione..

Passaggio 2: installare la guarnizione di scarico (solo unità a pompa di calore)

Prima di avvitare l'unità esterna in posizione, è necessario installare la guarnizione di scarico nella parte inferiore dell'unità. Si prega di notare che ci sono due diversi tipi di giunti di scarico a seconda del tipo di unità esterna.

Se il giunto di scarico è dotato di una guarnizione in gomma (vedere Fig. A), procedere come segue:

1. Montare la guarnizione in gomma sull'estremità del giunto di scarico che si collegherà all'unità esterna.
2. Inserire il giunto di scarico nel foro nella base dell'unità.
3. Ruotare il giunto di scarico di 90° finché non scatta in posizione rivolto verso la parte anteriore dell'unità.
4. Collegare una prolunga del tubo di scarico (non inclusa) al giunto di scarico per reindirizzare l'acqua dall'unità durante la modalità di riscaldamento.

Se il giunto di scarico non è dotato di guarnizione in gomma (vedere la Figura B), procedere come segue:

1. Inserire la guarnizione di scarico nel foro del fondo dell'unità. La guarnizione di scarico scatterà in posizione.
2. Collegare una prolunga del tubo di scarico (non inclusa) al giunto di scarico per reindirizzare l'acqua dall'unità durante la modalità di riscaldamento.

Foro del vassoio della base dell'unità esterna Giunto Giunto Giunto di scarico (A) (B)

IN TEMPI FREDDI

Quando fa freddo, assicurarsi che il tubo di scarico sia il più verticale possibile per garantire un rapido drenaggio dell'acqua. Se l'acqua viene scaricata troppo lentamente, può congelare nel tubo e allagare l'unità.

Passaggio 3: ancorare l'unità esterna

Le dimensioni di montaggio variano tra le diverse unità esterne.

Il diametro della testa del bullone di fissaggio deve essere maggiore di 12 mm.

Dimensione unità esterna (mm)			Dimensioni di montaggio (mm)
W	H	D	A	B
952 1333	415 634	404
900 1170	350 590	378

Righe di installazione in serie Le relazioni tra H, A e L sono le seguenti

	L	A
L ≤ H	L ≤ 1/2H	25 cm / 9.8” o più
	1/2H < L ≤ H	30 cm / 11.8” o più
L > H	Non può essere installato

25 cm / 9.8" o più 25 cm / 9.8" o più 300 cm / 118" o più 60 cm / 23.6" o più 150 cm / 39" o più 25 cm / 9.8" o più 300 cm / 118" o più H L

Collegamento della tubazione del refrigerante

Quando si collegano le tubazioni del refrigerante, evitare che sostanze o gas diversi dal refrigerante specificato entrino nell'unità. La presenza di altri gas o sostanze ridurrà la capacità dell'unità e può causare una pressione anormalmente alta nel ciclo di refrigerazione. Ciò può causare un'esplosione e lesioni.

Nota sulla lunghezza del tubo

Controllare la differenza di elevazione tra l'unità interna e l'unità esterna, la lunghezza delle tubazioni del refrigerante e i punti curvi (attorcigliamenti) delle tubazioni come segue:

Dislivello: non più di 10 M

Lunghezza del tubo: non più di 20 M

Curve: non più di 5 posti

È necessaria una lunghezza minima di 3 metri di tubo per ridurre al minimo le vibrazioni e il rumore eccessivo.

ATTENZIONE

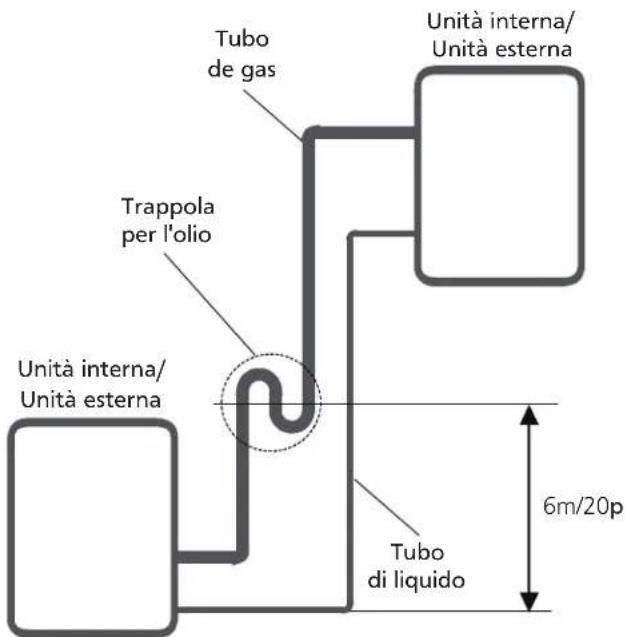

Trappole d'olio

Se l'olio ritorna al compressore dell'unità esterna, ciò potrebbe causare la compressione del liquido o il deterioramento del ritorno dell'olio.

Le trappole dell'olio nella linea del gas del riser possono impedirlo.

È necessario installare un sifone dell'olio ogni 6 m (20 piedi) di tubo di aspirazione verticale.

Tubo de gas Trappola per l'olio Unità interna/ Unità esterna Unità interna/ Unità esterna Tubo di liquido Unità interna/ Unità esterna 6m/20p

Istruzioni di collegamento - Tubazioni del refrigerante

Passaggio 1: tagliare i tubi

Quando si preparano i tubi del refrigerante, prestare particolare attenzione a tagliarli e ammorbidirli adeguatamente. Ciò garantirà un funzionamento efficiente e ridurrà al minimo la necessità di manutenzione futura.

1. Misurare la distanza tra le unità interna ed esterna.
2. Utilizzando un tagliatubi, tagliare il tubo leggermente più lungo della distanza misurata.
3. Assicurarsi che il tubo sia tagliato con un angolo di 90° perfetto.

90° Obliquo Grezzo Deforme

NON DEFORMARE IL TUBO DURANTE IL TAGLIO

Fare molta attenzione a non danneggiare, ammaccare o deformare il tubo durante il taglio. Ciò ridurrà drasticamente l'efficienza di riscaldamento dell'unità.

Passaggio 2: rimuovere le sbavature

Le bave possono compromettere la tenuta stagna della connessione della tubazione del refrigerante. Devono essere completamente rimossi.

1. Tenere il tubo inclinato verso il basso per evitare che le sbavature cadano nel tubo.
2. Utilizzando un alesatore o uno strumento di sbavatura, rimuovere tutte le bave dalla sezione tagliata del tubo.

Tubatura Alesatore Punta in basso

Passaggio 3: estremità del tubo svasate

Una svasatura adeguata è essenziale per ottenere una tenuta ermetica.

1. Dopo aver rimosso le sbavature dal tubo tagliato, sigillare le estremità con nastro in PVC per evitare che corpi estranei entrino nel tubo.
2. Coprire il tubo con materiale isolante.
3. Posizionare i dadi svasati su entrambe le estremità del tubo. Assicurati che siano rivolti nella giusta direzione, perché non puoi indossarli o cambiare direzione dopo la masterizzazione.

Dado svasato Tubo di rame

NOTA: utilizzare sia una chiave che una chiave dinamometrica quando si collegano o scollegano i tubi all'/dall'unità.

• Assicurati di avvolgere l'isolante attorno al tubo. Il contatto diretto con il tubo nudo può causare ustioni o congelamento.
  • Assicurati che il tubo sia collegato correttamente. Un serraggio eccessivo può danneggiare la bocca del cappuccio e un serraggio eccessivo può causare perdite.

NOTE SUL RAGGIO MINIMO DI PIEGATURA

Piegare con cura il tubo al centro secondo lo schema qui sotto. NON piegare il tubo più di 90° o più di 3 volte.

Piega il tubo con il pollice

1. Dopo aver collegato i tubi di rame all'unità interna, avvolgere il cavo di alimentazione, il cavo di segnale e il tubo con del nastro adesivo.

NOTA: NON intrecciare il cavo di segnale con altri cavi. Durante il raggruppamento di questi elementi, non interbloccare o incrociare il cavo di segnale con altri cavi.

1. Passare questo tubo attraverso il muro e collegarlo all'unità esterna.

2. Isolare tutti i tubi, comprese le valvole dell'unità esterna.

3. Aprire le valvole di intercettazione dell'unità esterna per avviare il flusso di refrigerante tra le unità interna ed esterna.

ATTENZIONE

Verificare che non vi siano perdite di refrigerante dopo aver completato il lavoro di installazione. In caso di perdita di refrigerante, ventilare immediatamente l'area ed evacuare il sistema (vedere la sezione Evacuazione dell'aria di questo manuale).

Cablaggio

PRIMA DI ESEGUIRE QUALSIASI LAVORO ELETTRICO, LEGGI QUESTO REGOLAMENTO

1. Tutti i cablaggi devono essere conformi ai codici e ai regolamenti elettrici locali e nazionali e devono essere installati da un elettricista autorizzato.
2. Tutti i collegamenti elettrici devono essere eseguiti secondo lo Schema dei collegamenti elettrici situato sui pannelli delle unità interna ed esterna.
3. In caso di gravi problemi di sicurezza con l'alimentatore, interrompere immediatamente il lavoro. Spiegare il proprio ragionamento al cliente e rifiutarsi di installare l'unità finché il problema di sicurezza non sarà adeguatamente risolto.
4. La tensione di alimentazione deve essere compresa tra il 90-110% della tensione nominale. Un'alimentazione insufficiente può causare guasti, scosse elettriche o incendi.

5. Se si collega l'alimentazione a un cablaggio fisso, installare un limitatore di sovratensione e un interruttore di alimentazione principale con una capacità di 1,5 volte la corrente massima dell'unità.

6. Se l'alimentazione è collegata a un cablaggio fisso, è necessario incorporare un interruttore o un interruttore di circuito che scolleghi tutti i poli e abbia una distanza tra i contatti di almeno 1/8 di pollice. (3 mm) in cablaggio fisso. Il tecnico qualificato deve utilizzare un interruttore o un interruttore di circuito approvato.

7. Collegare l'unità solo a una presa del circuito derivato. Non collegare un altro apparecchio a quella presa.
8. Assicurarsi di mettere a terra correttamente il condizionatore d'aria.
9. Tutti i cavi devono essere collegati saldamente. Un cablaggio allentato può causare il surriscaldamento del terminale, con conseguenti malfunzionamenti del prodotto e possibili incendi. Non permettere che i cavi tocchino o poggino contro le tubazioni del refrigerante, il compressore o qualsiasi parte mobile all'interno dell'unità.

10. Se l'unità dispone di un riscaldatore elettrico ausiliario, deve essere installato ad almeno 1 metro (40 pollici) da qualsiasi materiale combustibile.

11. Per evitare di ricevere una scossa elettrica, non toccare mai i componenti elettrici subito dopo che l'alimentazione è stata spenta.

12. Dopo aver spento l'alimentazione, attendere sempre 10 minuti o più prima di toccare i componenti elettrici.
13. Assicurarsi di non incrociare il cablaggio elettrico con il cablaggio del segnale, poiché ciò può causare distorsioni e interferenze.
14. L'unità deve essere collegata alla presa principale. Tipicamente l'alimentatore dovrebbe avere un'impedenza di 32 ohm.
15. Nessun'altra apparecchiatura deve essere collegata allo stesso circuito di alimentazione.
16. Collegare i cavi esterni prima di collegare i cavi interni.

AVVERTIMENTO

PRIMA DI ESEGUIRE QUALSIASI LAVORO ELETTRICO O DI CABLAGGIO, SPEGNERE L'ALIMENTAZIONE PRINCIPALE AL SISTEMA.

NOTA SULL'INTERRUTTORE DELL'ARIA

Quando la corrente massima del condizionatore d'aria è superiore a 16A, è necessario utilizzare un interruttore dell'aria o un interruttore di protezione dalle perdite con dispositivo di protezione (acquistato separatamente).

Quando la corrente massima del condizionatore è inferiore a 16 A, il cavo di alimentazione del condizionatore deve essere dotato di una spina (da acquistare separatamente).

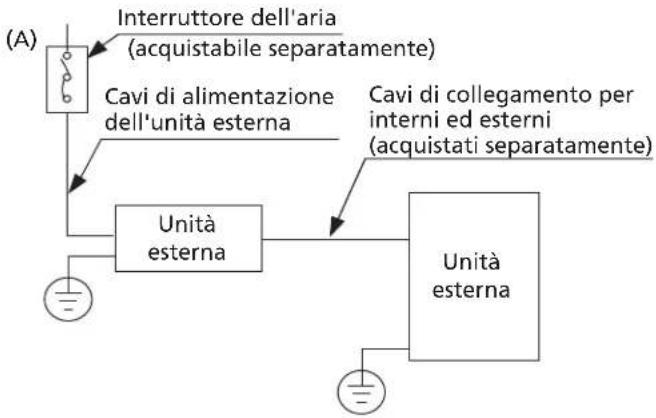

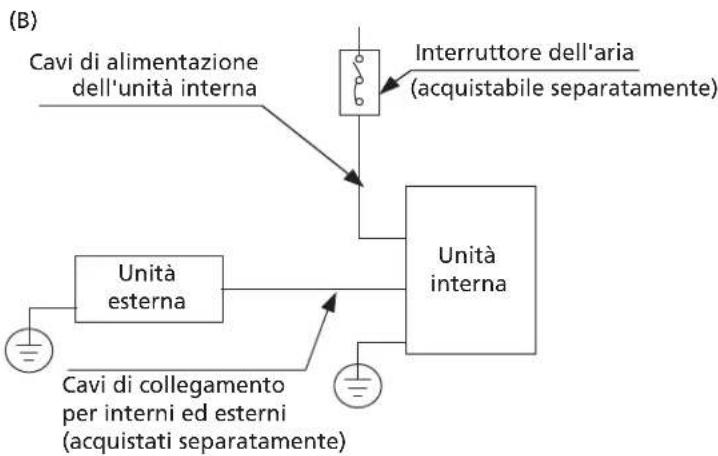


NOTA: Le cografie sono solo a scopo esplicativo. La tua macchina potrebbe essere leggermente diversa. Il modo effettivo prevarrà.

Cablaggio unità esterna

AVVERTIMENTO

Prima di eseguire qualsiasi lavoro elettrico o di cablaggio, spegnere l'alimentazione principale del sistema.

1. Preparare il cavo per la connessione

a. Devi prima scegliere la dimensione corretta del filo. Assicurarsi di utilizzare cavi H07RN-F.

Sezione minima dei cavi di segnale e di alimentazione (per riferimento)

Corrente nominale del dispositivo (A)	Area della sezione trasversale nominale ( mm^2 )
>3 e ≤ 6	0.75
>6 e ≤ 10	1
>10 e ≤ 16	1.5
>16 e ≤ 25	2.5
>25 e ≤ 32	4
>32 e ≤ 40	6

b. Usando uno spelafili, spellare la guaina di gomma da entrambe le estremità del cavo di segnale per rivelare circa 15 cm (5,9") di cavo.
c. Rimuovere l'isolamento dalle estremità.
d. Usando una pinza per cavi, crimpare le linguette a U alle estremità.

NOTA: Quando si collegano i cavi, seguire scrupolosamente lo schema elettrico presente all'interno del coperchio della scatola elettrica.

1. Rimuovere la copertura elettrica dall'unità esterna.
2. Collegare le linguette a U ai terminali Abbinare i colori/le etichette dei cavi alle etichette della morsettiera. Avvitare saldamente il terminale a U di ciascun filo al terminale corrispondente.
3. Fissare il cavo con il serracavo.

4. Isolare i cavi inutilizzati con nastro isolante. Tenerli lontani da qualsiasi parte elettrica o metallica.

5. Reinstallare il coperchio della scatola di controllo elettrico.

Cablaggio unità interna

1. Preparare il cavo per la connessione

a. Usando uno spelafili, stacca la guaina di gomma da entrambe le estremità del cavo di segnale per rivelare circa 15 cm (5,9") del cavo.
b. Spellare l'isolamento dalle estremità dei fili.
c. Usando una pinza per cavi, crimpare i capicorda a U alle estremità dei cavi.

1. Allentare la vite sul coperchio del quadro elettrico e rimuovere il coperchio.
2. Collegare i terminali U ai terminali. Abbinare i colori/le etichette dei cavi alle etichette della morsettiera. Avvitare saldamente il terminale a U di ciascun filo al terminale corrispondente. Vedere il numero di serie e lo schema elettrico situati sul coperchio del quadro elettrico.

ATTENZIONE

• Durante il collegamento dei cavi, seguire scrupolosamente lo schema elettrico.

• Il circuito frigorifero può diventare molto caldo. Tenere il cavo di interconnessione lontano dal tubo di rame.

• Fissare il cavo con il serracavo. Il filo non deve essere allentato o tirare i terminali a U.

• Riposizionare il coperchio della scatola elettrica.

Evacuazione dell'aria

Preparativi e Precauzioni

Aria e corpi estranei nel circuito del refrigerante possono causare aumenti di pressione anomali, che possono danneggiare il condizionatore d'aria, ridurne l'efficienza e causare lesioni. Utilizzare una pompa del vuoto e un manometro per evacuare il circuito frigorifero, rimuovendo il gas incondensabile e l'umidità dall'impianto.

L'evacuazione deve essere eseguita durante l'installazione iniziale e quando l'unità viene trasferita.

PRIMA DI EFFETTUARE L'EVACUAZIONE

√ Verificare che i tubi di collegamento tra le unità interna ed esterna siano correttamente collegati.
√ Verificare che tutti i cavi siano collegati correttamente.

Istruzioni per l'evacuazione

1. Collegare il tubo di carica dal manometro del collettore alla porta di servizio sulla valvola di bassa pressione dell'unità esterna
2. Collegare un altro tubo di carico dal manometro del collettore alla pompa del vuoto.
3. Aprire il lato di bassa pressione del manometro del collettore. Tenere chiuso il lato alta pressione.
4. Accendere la pompa del vuoto per evacuare il sistema.
5. Eseguire il vuoto per almeno 15 minuti o finché l'indicatore del composto non indica -76 cmHG (-105 Pa).

Manometro collettore Manometro composto -76cmHg Valvola di bassa pressione Tubo di pressione / Tubo di carico Valvola ad alta pressione Tubo di ricarica Pompa a vuoto Valvola di bassa pressione

1. Chiudere il lato di bassa pressione del manometro del collettore e spegnere la pompa del vuoto.
2. Attendere 5 minuti, quindi controllare i cambiamenti nella pressione del sistema.
3. Se si verifica un cambiamento nella pressione del sistema, fare riferimento alla sezione Controllo delle perdite di gas per informazioni su come controllare le perdite. Se la pressione dell'impianto non cambia, svitare il tappo della valvola imballata (valvola di alta pressione).
4. Inserire una chiave esagonale nella valvola imballata (valvola ad alta pressione) e aprire la valvola ruotando la chiave di 1/4 di giro in senso antiorario. Ascoltare se il gas esce dal sistema, quindi chiudere la valvola dopo 5 secondi.
5. Osservare il manometro per un minuto per assicurarsi che non vi siano variazioni di pressione. Il manometro dovrebbe leggere leggermente più alto della pressione atmosferica.
6. Rimuovere il tubo di ricarica dalla porta di servizio.

Dado svasato Corpo valvola Stelo della valvola Tappo

1. Utilizzando una chiave esagonale, aprire completamente le valvole di alta e bassa pressione.
2. Serrare a mano i cappucci delle valvole su tutte e tre le valvole (attacco di servizio, alta pressione, bassa pressione). Se necessario, puoi serrarlo ulteriormente con una chiave dinamometrica.

! APRIRE DELICATAMENTE GLI STELI DELLA VALVOLA

Quando si aprono gli steli delle valvole, girare la chiave esagonale finché non colpisce il tappo. Non tentare di forzare ulteriormente l'apertura della valvola.

Nota sull'aggiunta di refrigerante

Alcuni sistemi richiedono un costo aggiuntivo a seconda della lunghezza del tubo. La lunghezza standard del tubo varia in base alle normative locali. Ad esempio, in Nord America, la lunghezza standard del tubo è di 7,5 m (25'). In altre zone, la lunghezza standard del tubo è di 5 m (16'). Il refrigerante deve essere caricato dalla porta di servizio sulla valvola di bassa pressione dell'unità esterna. Il refrigerante aggiuntivo da caricare può essere calcolato utilizzando la seguente formula:

Diametro lato liquido

	6.35(1/4") 9.52(3/8") 12.7(1/2")
R22(tubo dell'orifizio nell'unità interna):	(Lunghezza totale del tubo - lunghezza del tubo standard) x 30g (0,32 oz) / m (p)	(Lunghezza totale del tubo: lunghezza del tubo standard) x 65g (0,69 oz) / m (p)	(Lunghezza totale del tubo - lunghezza del tubo standard) x 115g (1,23 oz) / m (p)
R22(tubo dell'orifizio nell'unità esterna):	(Lunghezza totale del tubo - lunghezza standard del tubo) x15g (0,16 oz) / m (p)	(Lunghezza totale del tubo - lunghezza del tubo standard) x 30g (0,32 oz) / m (p)	(Lunghezza totale del tubo - lunghezza standard del tubo) x60g (0,64 oz) / m (p)
R410A:(tubo dell'orifizio nell'unità interna):	(Lunghezza totale del tubo - lunghezza standard del tubo) x30g (0,32 oz) / m (p)	(Lunghezza totale del tubo: lunghezza standard del tubo) x65g (0,69 oz) / m (p)	(Lunghezza totale del tubo - lunghezza standard del tubo) x115g (1,23 oz) / m (p)
R410A:(tubo dell'orifizio nell'unità esterna):	(Lunghezza totale del tubo - lunghezza standard del tubo) x15g (0,16 oz) / m (p)	(Lunghezza totale del tubo - lunghezza standard del tubo) x30g (0,32 oz) / m (p)	(Lunghezza totale del tubo: lunghezza standard del tubo) x65g (0,69 oz) / m (p)
R32 :	(Lunghezza totale del tubo: lunghezza del tubo standard) x 12g (0,13 oz) / m (p)	(Lunghezza totale del tubo - lunghezza standard del tubo) x 24g (0,26 oz) / m (p)	(Lunghezza totale del tubo - lunghezza standard del tubo) x 40g (0,42 oz) / m (p)

ATTENZIONE NON mescolare tipi di refrigeranti.

Prova di funzionamento

Prima della corsa di prova

È necessario eseguire una corsa di prova dopo che l'intero sistema è stato completamente installato.

Confermare i seguenti punti prima del test:

a) Le unità interna ed esterna sono installate correttamente.
b) I tubi e il cablaggio sono collegati correttamente.
c) Non ci sono ostacoli vicino all'ingresso e all'uscita dell'unità che potrebbero causare prestazioni scadenti o malfunzionamenti del prodotto.
d) Il sistema di raffreddamento non perde.
e) Il sistema di drenaggio non è ostruito e drena in un luogo sicuro.
f) L'isolamento termico è installato correttamente.
g) I cavi di terra siano collegati correttamente.
h) La lunghezza della tubazione e la capacità aggiuntiva di stoccaggio del refrigerante sono state registrate.
i) La tensione di alimentazione è la tensione corretta per il condizionatore d'aria.

ATTENZIONE

La mancata esecuzione della prova di funzionamento può provocare danni all'unità, danni alla proprietà o lesioni personali.

Istruzioni per l'esecuzione del test

1. Aprire le valvole di intercettazione del liquido e del gas.
2. Accendere l'interruttore di alimentazione principale e lasciare che l'unità si riscaldi.
3. Mettere il condizionatore d'aria in modalità COOL.
4. Per l'unità interna

a. Assicurati che il telecomando e i suoi pulsanti funzionino correttamente.
b. Assicurati che le alette si muovano correttamente e possano essere cambiate con il telecomando.
c. Ricontrolla per vedere se la temperatura della stanza si sta registrando correttamente.
d. Assicurarsi che gli indicatori sul telecomando e il pannello del display dell'unità interna funzionino correttamente.
e. Assicurarsi che i pulsanti manuali sull'unità interna funzionino correttamente.

f. Verificare che il sistema di scarico non sia ostruito e che scarichi senza intoppi.
g. Assicurarsi che non vi siano vibrazioni o rumori anomali durante il funzionamento.

1. Per l'unità esterna

a. Controllare il sistema di raffreddamento per perdite.
b. Assicurarsi che non vi siano rumori o vibrazioni anomale durante il funzionamento.
c. Assicurarsi che il vento, il rumore e l'acqua generati dall'unità non disturbino i vicini o rappresentino un pericolo per la sicurezza.

1. Prova di scarico

a. Assicurati che il tubo di scarico scorra senza intoppi. I nuovi edifici dovrebbero eseguire questo test prima di finire il tetto.
b. Rimuovere il cappuccio di prova. Aggiungere 2.000 ml di acqua nel serbatoio attraverso il tubo collegato.
c. Accendere l'interruttore di alimentazione principale e far funzionare il condizionatore d'aria in modalità RAFFREDDAMENTO.
d. Ascolta il suono della pompa di scarico per vedere se emette rumori insoliti.
e. Controllare che l'acqua sia stata scaricata. Potrebbe essere necessario fino a un minuto prima che l'unità inizi a drenare, a seconda del tubo di scarico.
f. Assicurati che non ci siano perdite in nessuno dei tubi.
g. Ferma il condizionatore. Spegnere l'interruttore di alimentazione principale e reinstallare il coperchio di prova.

NOTA: Se l'unità non funziona correttamente o non soddisfa le aspettative, consultare la sezione Risoluzione dei problemi del Manuale del proprietario prima di chiamare il servizio clienti.

Il design e le specifiche sono soggetti a modifiche senza preavviso per il miglioramento del prodotto. Verificare con l'agenzia di vendita o il produttore per i dettagli. Tutti gli aggiornamenti al manuale verranno caricati sul sito web del servizio; controlla l'ultima versione.

GIAGroup

C. Can Cabanyes, 88 08403 Granollers

(Barcelona) - España tel. [phone]

info@htws pa in.com

www.htws pa in.com

Al termine della loro vita utile, il prodotto non deve essere eliminata insieme ai rifiuti urbani. Deve essere consegnato a centri specifici di raccolta selettiva stabiliti dalle amministrazioni comunali o airivenditori che forniscono questo servizio. Eliminare separatamente un apparecchio elettrico o elettronico (WEEE) significa evitare eventuali conseguenze negative per l'ambiente e la salute derivanti da uno smaltimento inadeguato e consente di recuperare i materiali che lo compongono, ottenendo così un importante risparmio di energia e risorse. Per sottolineare l'obbligo di eliminare separatamente.
