MANUALE UTENTE ADMIRA -MFI-46ADMR32 HTW

MANUALE UTENTE E INSTALLAZIONE

MULTISPLIT CONSOLA | CONSOLE | CONSOLE | CHÃO | CONSOLE

ADMIRA

HTW-MFI-035ADMR32 | HTW-MFI-046ADMR32

Por favor lea atentamente este manual antes de usar este producto.

Per favore leggere attentamente questo manuale prima di utilizzare questo prodotto.

Gracias | Thank you | Merci | Obrigado | Grazie

ESPAÑOL

MANUALE UTENTE E INSTALLAZIONE

CONSOLE MULTISPLIT

ADMIRA

HTW-MFI-035ADMR32 | HTW-MFI-046ADMR32

Sommario

Misure di sicurezza 166

Manuale del proprietario

Specifiche e caratteristiche dell'unità.... 171

Cura e Manutenzione 175

Risoluzione dei problemi 177

Manuale di installazione

Accessori 180

Sommario dell'installazione 181

Parti dell'unità 182

Installazione unità interna 183

1. Seleziona il percorso di installazione .... 184
2. Appendere l'unità interna ....184
3. Praticare un foro nel muro per le tubazioni di collegamento 66 ....186
4. Collegare il tubo di scarico .... 187

Installazione unità esterna 188

1. Seleziona il percorso di installazione 188
2. Installare il raccordo di scarico 189
3. Anchor unità esterna 189

Collegamento delle tubazioni del refrigerante 191

A. Nota sulla lunghezza del tubo 192
B. Istruzioni di collegamento – Tubazioni del refrigerante 192

1. Taglia il tubo 192
2. Elimina le sbavature 193
3. Estremità del tubo svasato 193
4. Collegare i tubi 193

Cablaggio 195

1. Cablaggio unità esterna 196
2. Cablaggio unità interna 197
3. Specifiche di alimentazione .... 198

Evacuazione dell'aria 199

1. Istruzioni per l'evacuazione .... 199
2. Nota sull'aggiunta di refrigerante 200

Prova 201

Misure di sicurezza

Leggere le precauzioni di sicurezza prima del funzionamento e dell'installazione

Un'installazione errata dovuta all'ignoranza delle istruzioni può causare seri danni o lesioni.

La gravità di potenziali danni o lesioni è classificata come AVVERTIMENTO o ATTENZIONE.

AVVERTIMENTO

Questo simbolo indica la possibilità di lesioni personali o morte.

ATTENZIONE

Questo simbolo indica la possibilità di danni materiali o gravi conseguenze.

AVVERTIMENTO

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se sono state seguite o istruite sull'uso dell'apparecchio in modo sicuro e se ne comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione (requisiti della norma EN).

Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che non siano state supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

AVVERTENZE PER L'USO DEL PRODOTTO

• Se si verifica una situazione anomala (come un odore di bruciato), spegnere immediatamente l'unità e scollegare l'alimentazione. Chiamare il proprio rivenditore per istruzioni su come evitare scosse elettriche, incendi o lesioni.
• Non inserire dita, bacchette o altri oggetti nell'ingresso o nell'uscita dell'aria. Ciò potrebbe causare lesioni, poiché la ventola potrebbe ruotare ad alta velocità.
• Non utilizzare spray infiammabili come lacca per capelli, lacca o vernice vicino all'unità. Ciò potrebbe causare incendi o combustione.
• Non utilizzare il condizionatore d'aria in luoghi vicini o intorno a gas combustibili. Il gas emesso può accumularsi intorno all'unità e causare esplosioni.
• Non utilizzare il condizionatore d'aria in una stanza umida come un bagno o una lavanderia. Un'eccessiva esposizione all'acqua può causare il cortocircuito dei componenti elettrici.
  • Non esporre il tuo corpo direttamente all'aria fredda o calda per un periodo di tempo prolungato.
• Non permettere ai bambini di giocare con il condizionatore. I bambini devono essere sempre sorvegliati intorno all'unità.
• Se il condizionatore d'aria viene utilizzato insieme a bruciatori o altri dispositivi di riscaldamento, ventilare accuratamente la stanza per evitare la carenza di ossigeno.
• In alcuni ambienti funzionali, come cucine, sale server, ecc., è fortemente consigliato l'utilizzo di condizionatori appositamente progettati.

AVVERTENZE PER LA PULIZIA E LA MANUTENZIONE

• Spegnere il dispositivo e scollegare l'alimentazione prima della pulizia. Il mancato rispetto di questa precauzione può causare scosse elettriche.
  • Non pulire il condizionatore d'aria con quantità eccessive di acqua.
• Non pulire il condizionatore d'aria con detergenti combustibili. I detergenti combustibili possono causare incendi o deformazioni.

ATTENZIONE

• Spegnere il condizionatore d'aria e staccare l'alimentazione se non lo si usa per molto tempo.
• Spegnere e scollegare l'unità durante i temporali.
  • Assicurarsi che l'acqua di condensa possa defluire senza ostacoli dall'unità.
  • Non azionare il condizionatore d'aria con le mani bagnate. Ciò potrebbe causare scosse elettriche.
  • Non utilizzare il dispositivo per scopi diversi dall'uso previsto.
  • Non salire o collocare oggetti sopra l'unità esterna.
• Non consentire al condizionatore d'aria di funzionare per lunghi periodi di tempo con porte o finestre aperte o se l'umidità è molto elevata.

AVVERTENZE ELETTRICHE

• Utilizzare solo il cavo di alimentazione specificato. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone similmente qualificate per evitare rischi.
• Tenere la spina di alimentazione pulita. Rimuovere la polvere o lo sporco che si accumula sopra o intorno alla spina. Le spine sporche possono causare incendi o scosse elettriche.
• Non tirare il cavo di alimentazione per scollegare l'unità. Tenere saldamente la spina ed estrarla dalla presa. Tirare direttamente il cavo può danneggiarlo, provocando incendi o scosse elettriche.
• Non modificare la lunghezza del cavo di alimentazione né utilizzare una prolunga per alimentare l'unità. Non condividere la presa elettrica con altri apparecchi. Un'alimentazione inadeguata o insufficiente può causare incendi o scosse elettriche.
• Il prodotto deve essere adeguatamente collegato a terra al momento dell'installazione, altrimenti potrebbero verificarsi scosse elettriche. Per tutti i lavori elettrici, seguire tutti gli standard di cablaggio locali e nazionali, i regolamenti e il Manuale di installazione. Collegare saldamente i cavi e fissarli saldamente per evitare che forze esterne danneggino il terminale. Collegamenti elettrici impropri possono surriscaldarsi e causare incendi e possono anche causare scosse elettriche. Tutti i collegamenti elettrici devono essere effettuati secondo lo Schema di Collegamento Elettrico presente sui pannelli delle unità interna ed esterna.
• Tutti i cablaggi devono essere disposti correttamente per garantire che il coperchio della scheda di controllo possa chiudersi correttamente. Se il coperchio della scheda di controllo non è chiuso correttamente, può causare corrosione e causare il riscaldamento, l'incendio o la scossa elettrica dei punti di connessione sul terminale.
• Se si collega l'alimentazione a un cablaggio fisso, un dispositivo di disconnessione di tutti i poli che abbia almeno 3 mm di spazio libero in tutti i poli e una corrente di dispersione che può superare 10 mA, il dispositivo di corrente residua (RCD) con una corrente operativa residua nominale non superiore a 30 mA, e la disconnessione deve essere incorporata nel cablaggio fisso secondo le regole di cablaggio.

PRENDERE NOTA DELLE SPECIFICHE DEI FUSIBILI

Il circuito stampato (PCB) del condizionatore d'aria è progettato con un fusibile per fornire protezione da sovracorrente. Le specifiche del fusibile sono stampate sulla scheda, come ad esempio:

T3.15A/250VAC, T5A/250VAC, T10A/250VAC, T20A/250VAC, T30A/250VAC, ecc.

NOTA: Per le unità con refrigerante R32 o R290 è possibile utilizzare solo il fusibile ceramico antideflagrante.

AVVERTENZE PER L'INSTALLAZIONE DEL PRODOTTO

1. L'installazione deve essere eseguita da un rivenditore o specialista autorizzato. Un'installazione difettosa può causare perdite d'acqua, scosse elettriche o incendi.
2. L'installazione deve essere eseguita secondo le istruzioni di installazione. Un'installazione impropria può causare perdite d'acqua, scosse elettriche o incendi. (In Nord America, l'installazione deve essere eseguita in conformità con i requisiti di NEC e CEC solo da personale autorizzato.)
3. Contattare un tecnico dell'assistenza autorizzato per la riparazione o la manutenzione di questa unità. Questo apparecchio deve essere installato in conformità con le normative nazionali sul cablaggio.
4. Utilizzare solo gli accessori, le parti e le parti specificate inclusi per l'installazione. L'uso di parti non standard può causare perdite d'acqua, scosse elettriche, incendi e può causare il guasto dell'unità.
5. Installare l'unità in una posizione stabile che possa sostenere il peso dell'unità. Se la posizione scelta non è in grado di sostenere il peso dell'unità o se l'installazione non viene eseguita correttamente, l'unità potrebbe cadere e causare gravi lesioni e danni.
6. Installare la tubazione di drenaggio secondo le istruzioni in questo manuale. Un drenaggio improprio può causare danni all'acqua alla tua casa e alla tua proprietà.
7. Per le unità dotate di riscaldatore elettrico ausiliario, non installare l'unità entro 1 metro (3 piedi) da qualsiasi materiale combustibile.
8. Non installare l'unità in un luogo che potrebbe essere esposto a perdite di gas combustibili. Se il gas combustibile si accumula intorno all'unità, può provocare un incendio.
9. Non accendere l'alimentazione fino al completamento di tutti i lavori.
10. Quando si sposta o si sposta il condizionatore d'aria, consultare tecnici esperti per la disconnessione e la reinstallazione dell'unità.
11. Come installare l'apparecchio sul suo supporto, leggere le informazioni per i dettagli nelle sezioni "installazione unità interna" e "installazione unità esterna".

Nota sui gas fluorurati (non applicabile all'unità che utilizza refrigerante R290)

1. Questo condizionatore d'aria contiene gas fluorurati ad effetto serra. Per informazioni specifiche sul tipo di gas e la quantità, fare riferimento all'apposita etichetta presente sull'unità stessa o sul "Manuale d'uso - Scheda Prodotto" nella confezione dell'unità esterna. (Europeo solo prodotti dell'Unione).
2. L'installazione, l'assistenza, la manutenzione e la riparazione di questa unità devono essere eseguite da un tecnico certificato.
3. La disinstallazione e il riciclaggio del prodotto devono essere eseguiti da un tecnico certificato.
4. Per le apparecchiature che contengono gas fluorurati ad effetto serra in quantità pari o superiori a 5 tonnellate di CO2 equivalente, ma inferiori a 50 tonnellate di CO2 equivalente, Se il sistema è dotato di un sistema di rilevamento delle perdite, deve essere verificato l'eventuale presenza di perdite almeno ogni 24 mesi.
5. Quando l'unità viene controllata per individuare eventuali perdite, si raccomanda vivamente di tenere un registro adeguato di tutti i controlli.

AVVERTENZA per l'utilizzo di refrigerante R32/R290

- Quando si utilizza refrigerante infiammabile, l'apparecchio deve essere conservato in un'area ben ventilata in cui le dimensioni della stanza corrispondano all'area della stanza specificata per il funzionamento.

Per i modelli con refrigerante R32:

L'apparecchio deve essere installato, utilizzato e immagazzinato in un locale con una superficie maggiore di X m². L'apparecchio non deve essere installato in uno spazio non verticale, se tale spazio è inferiore a X m²

(Si prega di consultare il seguente modulo).

Modello(Btu/h)	Superficie minimadella camera (m2)
≤18000	18

• Non sono ammessi connettori meccanici riutilizzabili e giunti svasati all'interno. (Requisiti normativi EN).
• I connettori meccanici utilizzati all'interno devono avere un tasso non superiore a 3 g/anno al 25% della pressione massima consentita. Quando i connettori meccanici vengono riutilizzati all'interno, le parti di tenuta devono essere rinnovate. Quando i giunti svasati vengono riutilizzati all'interno, la parte svasata deve essere rifabbricata. (Requisiti standard UL)
• Quando i connettori meccanici vengono riutilizzati all'interno, le parti di tenuta devono essere rinnovate. Quando i giunti svasati vengono riutilizzati all'interno, la parte svasata deve essere rifabbricata. (Requisiti della norma IEC)
• I connettori meccanici utilizzati all'interno devono essere conformi alla norma ISO 14903.

Linee guida europee per lo smaltimento

Questo contrassegno riportato sul prodotto o sulla sua documentazione indica che i rifiuti di apparecchiature elettriche ed elettriche non devono essere mischiati con i rifiuti domestici generici.

Corretto smaltimento di questo prodotto (Rifiuti di apparecchiature elettriche ed elettroniche)

Questo apparecchio contiene refrigerante e altri materiali potenzialmente pericolosi. Per lo smaltimento di questo apparecchio, la legge richiede una raccolta e un trattamento speciali.

Non smaltire questo prodotto come rifiuto domestico o rifiuto urbano indifferenziato.

Per lo smaltimento di questo apparecchio, sono disponibili le seguenti opzioni:

• Smaltire l'apparecchio presso l'impianto comunale designato per la raccolta dei rifiuti elettronici.
• Al momento dell'acquisto di un nuovo elettrodomestico, il rivenditore riprenderà gratuitamente il vecchio elettrodomestico.
• Il produttore riprenderà gratuitamente il vecchio apparecchio.
• Vendere l'apparecchio a rivenditori di rottami metallici certificati.

Avviso speciale

Lo smaltimento di questo apparecchio nella foresta o in un altro ambiente naturale è pericoloso per la salute e nocivo per l'ambiente. Sostanze pericolose possono fuoriuscire nelle falde acquifere ed entrare nella catena alimentare.

Specifiche e caratteristiche dell'unità

Display unità interna

NOTA: questo pannello di visualizzazione sull'unità interna può essere utilizzato per azionare l'unità nel caso in cui il telecomando sia stato smarrito o le batterie siano scariche.

Schermo

• 888 Visualizza la temperatura e i codici di errore:

"df" durante lo sbrinamento (per unità di raffreddamento e riscaldamento modello B)

"00" per 3 secondi quando:

• TIMER ON è impostato

• SWING o SILENCE è attivato

"OF" per 3 secondi quando:

• TIMER OFF è impostato

• SWING o SILENCE è disattivato

“CL” quando l'unità è autopulente

"FP" quando la funzione di riscaldamento a 8°C è attivata

• ECO Quando la funzione ECO (alcune unità) è attivata.

- Quando la funzione di controllo wireless è attivata (alcune unità)

Temperatura di esercizio

Quando il condizionatore d'aria viene utilizzato al di fuori dei seguenti intervalli di temperatura, alcune funzioni di protezione di sicurezza potrebbero attivarsi e causare la disattivazione dell'unità.

Split tipo inverter

Modalità COOL Modalità HEAT Modalità DRY
Temperatura ambiente	16°C - 32°C(60°F - 90°F)	0°C - 30°C(32°F - 86°F)	10°C - 32°C(50°F - 90°F)
Temperatura esterna	0°C - 50°C(32°F - 122°F)	-15°C - 24°C(5°F - 75°F)	0°C - 50°C(32°F - 122°F)
	-15°C - 50°C(5°F - 122°F)(Per i modelli con sistemi di raffreddamento a bassa temperatura.)
	0°C - 52°C(32°F - 126°F)(Per modelli tropicali speciali)		0°C - 52°C(32°F - 126°F)(Per modelli tropicali speciali)

PER UNITÀ ESTERNE CON RESISTENZA ELETTRICA AUSILIARIA

Quando la temperatura esterna è inferiore a 0°C (32°F), consigliamo vivamente di tenere l'unità collegata in ogni momento per garantire prestazioni costanti e senza intoppi.

Tipo a velocità fissa

	Modalità COOL	Modalità HEAT	Modalità DRY
Temperatura ambiente	16°C-32°C (60°F-90°F)	0°C-30°C(32°F-86°F)	10°C-32°C (50°F-90°F)
Temperatura esterna	18°C-43°C (64°F-109°F)	-7°C-24°C(19°F-75°F)	11°C-43°C (52°F-109°F)
	-7°C-43°C (19°F-109°F)(Per modelli con sistemi di raffreddamento a bassa temperatura)		18°C-43°C (64°F-109°F)
	18°C-52°C (64°F-126°F)(Per modelli tropicali speciali)		18°C-52°C (64°F-126°F)(Per modelli tropicali speciali)

NOTA: Umidità relativa della stanza inferiore all'80%. Se il condizionatore d'aria funziona al di sopra di questa gura, la superficie del condizionatore d'aria potrebbe attirare la condensa. Si prega di impostare la feritoia del flusso d'aria verticale al suo angolo massimo (in verticale rispetto al pavimento) e impostare la modalità ventilatore ALTO.

Per ottimizzare ulteriormente le prestazioni della tua unità, procedi come segue:

• Tenere chiuse porte e finestre.
• Limitare il consumo di energia utilizzando le funzioni TIMER ON e TIMER OFF.
  • Non ostruire le prese o le uscite dell'aria.
• Ispezionare e pulire regolarmente i filtri dell'aria.

Caratteristiche

Impostazione predefinita (alcuni modelli)

Quando il condizionatore d'aria si riavvia dopo un'interruzione di corrente, tornerà alle impostazioni di fabbrica (modalità AUTO, ventola AUTO, 24°C (76°F)). Ciò potrebbe causare incongruenze sul telecomando e sul pannello dell'unità. Usa il telecomando per aggiornare lo stato.

Riavvio automatico (alcuni modelli)

In caso di interruzione di corrente, il sistema si fermerà immediatamente. Quando viene ripristinata l'alimentazione, la spia di funzionamento sull'unità interna lampeggia. Per riavviare l'unità, premere il pulsante ON/OFF sul telecomando. Se il sistema dispone di una funzione di riavvio automatico, l'unità si riavvierà utilizzando le stesse impostazioni.

Quando la temperatura esterna è inferiore allo zero, la cinghia di riscaldamento elettrica del telaio dell'unità esterna viene utilizzata per lo scioglimento del ghiaccio, senza sbrinamento. (alcuni modelli)

Funzione di memoria dell'angolo della feritoia (alcuni modelli)

Alcuni modelli sono progettati con una funzione di memoria dell'angolo della feritoia. Quando l'unità si riavvia dopo un'interruzione di corrente, l'angolo delle feritoie orizzontali tornerà automaticamente alla posizione precedente.

L'angolo della feritoia orizzontale non deve essere troppo piccolo poiché potrebbe formarsi della condensa e gocciolare nella macchina. Per ripristinare la feritoia, premere il pulsante manuale, che ripristinerà le impostazioni della feritoia orizzontale.

Sistema di rilevamento perdite di refrigerante (alcuni modelli)

L'unità interna visualizzerà automaticamente "EC" o "EL0C" o LED lampeggianti (a seconda del modello) quando rileva perdite di refrigerante.

Regolazione della direzione del flusso d'aria

- Oscillazione manuale: premere la direzione dell'aria per fissare la feritoia all'angolazione desiderata. La feritoia oscilla (verso l'alto o verso il basso) con un'angolazione diversa ad ogni pressione del pulsante. La direzione dell'aria può essere modificata regolando manualmente la feritoia dell'aria.

- Durante il raffreddamento Regolare il deflettore verso il basso (orizzontale).

- Durante il riscaldamento Regolare la feritoia verticalmente.

Non tentare di regolare manualmente il deflettore orizzontale. Ciò potrebbe danneggiare il meccanismo e provocare la formazione di condensa sulle uscite dell'aria.

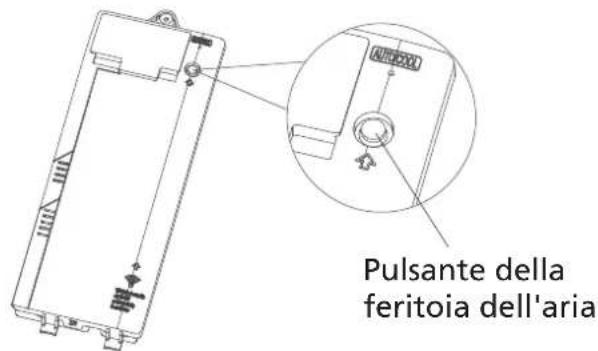

- Impostazione interruttore deflettore aria inferiore A condizione di soddisfare la temperatura ambiente, la feritoia d'aria inferiore può essere aperta quando l'unità è accesa. Per selezionare se l'aletta d'aria inferiore è accesa o spenta, utilizzare il pulsante sul quadro elettrico. Entro 10 minuti dall'accensione, premere per 5 secondi per entrare in modalità standby. Premerlo per aprire o chiudere il deflettore d'aria inferiore.

Quadro elettrico

NOTA: durante il processo di impostazione, il pannello del display visualizza lo stato dell'interruttore della presa d'aria inferiore. on - aprire off - chiuso

Cura e Manutenzione

Pulizia della tua Unità Interna

PRIMA DELLA PULIZIA O DELLA MANUTENZIONE

SPEGNERE SEMPRE IL SISTEMA DI CONDIZIONATORE D'ARIA E SCOLLEGARE LA SUA ALIMENTAZIONE PRIMA DI PULIZIA O MANUTENZIONE.

ATTENZIONE

Utilizzare solo un panno morbido e asciutto per pulire l'unità. Se l'unità è particolarmente sporca, è possibile pulirla con un panno imbevuto di acqua tiepida.

• Non utilizzare prodotti chimici o panni trattati chimicamente per pulire l'unità
- Non utilizzare benzene, diluenti per vernici, polvere lucidante o altri solventi per pulire l'unità. Possono causare la rottura o la deformazione della superficie di plastica.
- Non utilizzare acqua a temperatura superiore a 40°C (104°F) per pulire il pannello frontale. Ciò può causare la deformazione o lo scolorimento del pannello.

Pulizia del filtro dell'aria

Un condizionatore d'aria intasato può ridurre l'efficienza di raffreddamento dell'unità e può anche essere dannoso per la salute. Assicurati di pulire il filtro una volta ogni due settimane.

ATTENZIONE: NON RIMUOVERE O PULIRE DA SOLI IL FILTRO

Rimuovere e pulire il filtro può essere pericoloso. La rimozione e la manutenzione devono essere eseguite da un tecnico certificato.

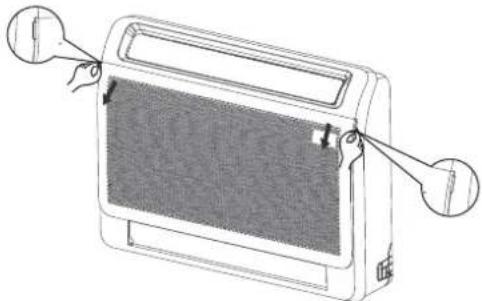

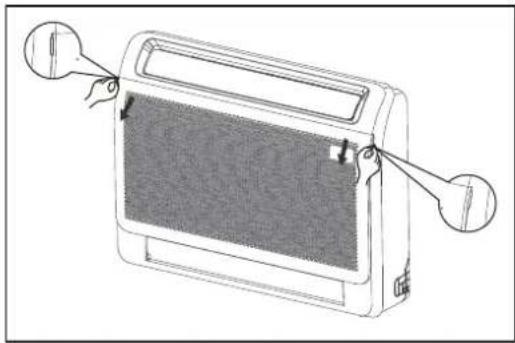

1. Tirare le maniglie sinistra e destra del pannello anteriore, tirare il pannello verso l'esterno e aprire il pannello.
2. Rimuovere il filtro dell'aria. Premere leggermente gli artigli sui lati destro e sinistro del filtro dell'aria verso il basso, quindi tirare verso l'alto.

3. Tenere le linguette del telaio e rimuovere i 4 artigli. (Il filtro con funzione speciale può essere lavato con acqua una volta ogni 6 mesi. Si consiglia di sostituirlo una volta ogni 3 anni.)

4. Pulisci il filtro dell'aria aspirando la superficie o lavandolo in acqua tiepida con un detergente delicato.

5. Sciacquare il filtro con acqua pulita e lasciarlo asciugare all'aria. NON lasciare asciugare il filtro alla luce diretta del sole.
6. Reinstallare il filtro.

Se si utilizza l'acqua, il lato di ingresso deve essere rivolto verso il basso e lontano dal flusso d'acqua.

Se si utilizza un aspirapolvere, il lato di ingresso deve essere rivolto verso l'aspirapolvere.

ATTENZIONE

- Prima di sostituire il filtro o pulire, spegnere l'unità e scollegare l'alimentazione.

- Quando si rimuove il filtro, non toccare le parti metalliche dell'unità. I bordi affilati di metallo possono tagliarti.

- Non utilizzare acqua per pulire l'interno dell'unità interna. Ciò può distruggere l'isolamento e causare scosse elettriche.

- Non esporre il filtro alla luce solare diretta durante l'asciugatura. Questo può ridurre il filtro.

- Qualsiasi manutenzione e pulizia dell'unità esterna deve essere eseguita da un rivenditore autorizzato o da un fornitore di servizi autorizzato.

- Qualsiasi riparazione dell'unità deve essere eseguita da un rivenditore autorizzato o da un fornitore di servizi autorizzato.

Sostituire le parti interne

1. Tirare le maniglie sinistra e destra del pannello anteriore, tirare il pannello verso l'esterno e aprire il pannello.

2. Rimuovere le 7 viti sulla cornice del viso.

1. Allacciare lo snap indicato dalla freccia e rimuovere la cornice del viso.

1. Installare la cornice frontale e le parti del pannello.

Manutenzione - Lunghi periodi di non utilizzo

Se prevedi di non utilizzare il tuo condizionatore d'aria per un periodo di tempo prolungato, procedi come segue:

Pulisci tutti i filtri

Attivare la funzione FAN fino a quando l'unità non si asciuga completamente

Spegnere l'unità e scollegare l'alimentazione

Rimuovere le batterie dal telecomando

Manutenzione - Ispezione pre-stagionale

Dopo lunghi periodi di inutilizzo, o prima di periodi di uso frequente, procedere come segue:

Verificare la presenza di fili danneggiati

Pulisci tutti i filtri

Verificare la presenza di perdite

Sostituire le batterie Assicurati che nulla stia bloccando tutte le prese e le uscite dell'aria

NOTA: non allungare o appendere oggetti all'uscita dell'aria.

Non regolare manualmente il deflettore automatico dell'aria né estendere la mano nel condotto dell'aria. Non coprire l'ingresso e l'uscita dell'aria dell'unità con oggetti.

Risoluzione dei problemi

MISURE DI SICUREZZA

Se si verifica una delle seguenti condizioni, spegnere immediatamente l'unità!

• Il cavo di alimentazione è danneggiato o eccessivamente caldo
• Senti un odore di bruciato
  • L'unità emette suoni forti o anomali
• Un fusibile di alimentazione si brucia o l'interruttore automatico scatta frequentemente
• Acqua o altri oggetti cadono all'interno o all'esterno dell'unità

NON TENTARE DI RIPARARLO DA SOLO! CONTATTARE IMMEDIATAMENTE UN FORNITORE DI SERVIZI AUTORIZZATO!

Problemi comuni

I seguenti problemi non sono un malfunzionamento e nella maggior parte delle situazioni non richiedono riparazioni.

Problema Cause possibili

L'unità non si accende quando si preme il pulsante ON/OFF	L'unità ha una funzione di protezione di 3 minuti che impedisce il sovraccarico dell'unità. L'unità non può essere riavviata entro tre minuti dallo spegnimento.
	Cooling and Heating Models: If the Operation light and PRE-DEF (Pre-heating/Defrost) indicators are lit up, or the Operation light is lit up and the LCD screen display "dF", the outdoor temperature is too cold and the unit's anti-cold wind is activated in order to defrost the unit.
L'unità passa dalla modalità COOL alla modalità FAN	L'unità può modificare la sua impostazione per evitare la formazione di brina sull'unità. Quando la temperatura aumenta, l'unità riprenderà a funzionare nella modalità precedentemente selezionata.
	La temperatura impostata è stata raggiunta, a quel punto l'unità spegne il compressore. L'unità continuerà a funzionare quando la temperatura fluttua di nuovo.
L'unità interna emette nebbia bianca	Nelle regioni umide, una grande differenza di temperatura tra l'aria della stanza e l'aria condizionata può causare nebbia bianca.
Sia l'unità interna che quella esterna emettono nebbia bianca	Quando l'unità si riavvia in modalità RISCALDAMENTO dopo lo sbrinamento, è possibile che venga emessa una nebbia bianca a causa dell'umidità generata dal processo di sbrinamento.
L'unità interna emette rumori	Si sente un cigolio quando il sistema è spento o in modalità RAFFREDDAMENTO. Il rumore si sente anche quando la pompa di scarico (opzionale) è in funzione.
	Dopo aver fatto funzionare l'unità in modalità RISCALDAMENTO, potrebbe verificarsi un cigolio a causa dell'espansione e della contrazione delle parti in plastica dell'unità.
Sia l'unità interna che l'unità esterna emettono rumori	Sibilo basso durante il funzionamento: è normale ed è causato dal flusso di gas refrigerante attraverso le unità interne ed esterne.
	Sibilo basso quando il sistema si avvia, ha appena smesso di funzionare o si sta scongelando: questo rumore è normale ed è causato dall'arresto o dal cambio di direzione del gas refrigerante.
	Cigolio: la normale espansione e contrazione delle parti in plastica e metallo causate da sbalzi di temperatura durante il funzionamento può causare cigolii.
Problema Cause possibili
L'unità esterna emette rumori	L'unità emetterà suoni diversi in base alla modalità operativa corrente.
La polvere viene emessa dall'unità interna o esterna	L'unità può accumulare polvere durante lunghi periodi di inutilizzo, che verrà emessa all'accensione dell'unità. Questo può essere mitigato coprendo l'unità durante lunghi periodi di inattività.
L'unità emette un cattivo odore	L'unità può assorbire gli odori dall'ambiente (come mobili, cucina, sigarette, ecc.) che verranno emessi durante il funzionamento.
	I filtri dell'unità sono diventati ammuffiti e devono essere puliti.
La ventola dell'unità esterna non funziona	Durante il funzionamento, la velocità della ventola è controllata per ottimizzare il funzionamento del prodotto.

NOTA: se il problema persiste, contattare un rivenditore locale o il centro di assistenza clienti più vicino. Fornire loro una descrizione dettagliata del malfunzionamento dell'unità e il numero del modello.

Risoluzione dei problemi

Quando si verificano problemi, controllare i seguenti punti prima di contattare un'azienda di riparazione.

Problema Cause possibili Soluzione

Poor Cooling Performance	L'impostazione della temperatura potrebbe essere superiore alla temperatura ambiente	Abbassare l'impostazione della temperatura
	Lo scambiatore di calore dell'unità interna o esterna è sporco	Pulire lo scambiatore di calore interessato
	Il filtro dell'aria è sporco	Rimuovere il filtro e pulirlo secondo le istruzioni
	L'ingresso o l'uscita dell'aria di una delle unità è bloccata	Spegnere l'unità, rimuovere l'ostruzione e riaccenderla
	Porte e finestre sono aperte	Assicurarsi che tutte le porte e le finestre siano chiuse durante il funzionamento dell'unità
	Il calore eccessivo è generato dalla luce solare	Chiudere le finestre e le tende durante i periodi di forte calore o di sole splendente
	Troppe fonti di calore nella stanza (persone, computer, elettronica, ecc.)	Ridurre la quantità di fonti di calore
	Basso refrigerante a causa di perdite o uso a lungo termine	Verificare la presenza di perdite, sigillare nuovamente se necessario e rabboccare il refrigerante
Problema Cause possibili Soluzione
L'unità non funziona	Mancanza di corrente	Attendere il ripristino dell'alimentazione
	L'alimentazione è disattivata Accendi la corrente
	Il fusibile è bruciato	Sostituire il fusibile
	Le batterie del telecomando sono scariche	Sostituire le batterie
	La protezione 3 minuti dell'unità è stata attivata	Attendere tre minuti dopo aver riavviato l'unità
	Il timer è attivato	Spegni il timer
L'unità si avvia e si arresta frequentemente	C'è troppo o troppo poco refrigerante nel sistema	Verificare la presenza di perdite e ricaricare il sistema con refrigerante.
	Nel sistema sono entrati gas o umidità incomprimibili.	Evacuare e ricaricare il sistema con refrigerante
	Il circuito del sistema è bloccato	Determinare quale circuito è bloccato e sostituire l'apparecchiatura malfunzionante
	Il compressore è rotto Sostituire il compressore
	La tensione è troppo alta o troppo bassa	Installare un pressostato per regolare la tensione
Scarse prestazioni di riscaldamento	La temperatura esterna è estremamente bassa	Utilizzare un dispositivo di riscaldamento ausiliario
	L'aria fredda entra da porte e finestre	Assicurarsi che tutte le porte e le finestre siano chiuse durante l'uso
	Basso refrigerante a causa di perdite o uso a lungo termine	Verificare la presenza di perdite, sigillare nuovamente se necessario e rabboccare il refrigerante
Le spie continuano a lampeggiare	L'unità potrebbe interrompere il funzionamento o continuare a funzionare in sicurezza. Se le spie continuano a lampeggiare o vengono visualizzati codici di errore, attendere circa 10 minuti. Il problema potrebbe risolversi da solo.In caso contrario, scollegare l'alimentazione, quindi ricollegarla. Accendere l'unità. Se il problema persiste, scollegare l'alimentazione e contattare il centro di assistenza clienti più vicino.
Il codice di errore viene visualizzato e inizia con le lettere seguenti nella finestra di visualizzazione dell'unità interna:• E(x), P(x), F(x)• EH(xx), EL(xx), EC(xx)• PH(xx), PL(xx), PC(xx)

NOTA: se il problema persiste dopo aver eseguito i controlli e la diagnostica di cui sopra, spegnere immediatamente l'unità e contattare un centro di assistenza autorizzato.

Accessori

L'impianto di climatizzazione viene fornito con i seguenti accessori. Utilizzare tutte le parti di installazione e gli accessori per installare il condizionatore d'aria. Un'installazione impropria può causare perdite d'acqua, scosse elettriche e incendi o causare il guasto dell'apparecchiatura. Gli articoli non inclusi con il condizionatore devono essere acquistati separatamente.

Nome degli accessori	Qtà (pc)	Forma
Manuale	2~4
Connettore di trasferimento (Φ12.7-Φ15.9) (alcuni modelli)	1
Connettore di trasferimento (Φ6.35-Φ9.52) (alcuni modelli)	1
Connettore di trasferimento (Φ9.52-Φ12.7) (alcuni modelli)	1

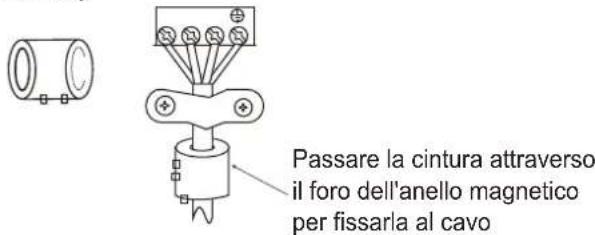

Anello magnetico (avvolgere due volte i cavi elettrici S1 e S2 (P & Q & E) attorno all'anello magnetico) (alcuni modelli)	1	S1&S2 (P&Q&E)
Anello magnetico (agganciarlo al cavo di collegamento tra l'unità interna e l'unità esterna dopo l'installazione.) (alcuni modelli)	1
Telecomando cablato (alcuni modelli)	1

Nome degli accessori	Qtà (pc)	Forma
Telecomando (alcuni modelli)	1
Batteria (alcuni modelli)	2
Guaina insonorizzata/ isolante (alcuni modelli)	2
Tubo termoisolante	1
Ancora	6 (depending on models)
Vite di fissaggio della piastra di montaggio	6 (depending on models)

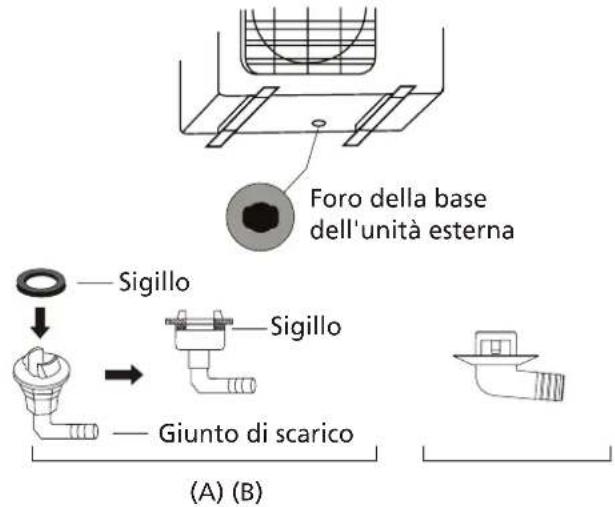

Giunto di scarico (alcuni modelli)	1
Anello di tenuta (alcuni modelli)	1
Dado in rame	2
Cavo collegato corto rosso (alcuni modelli)	1
Filtro rinfrescante dell'aria (alcuni modelli)	2

Accessori opzionali

- Esistono due tipi di telecomandi: cablati e wireless.

Selezionare un telecomando in base alle preferenze e ai requisiti del cliente e installarlo in un luogo appropriato.

Fare riferimento ai cataloghi e alla documentazione tecnica per indicazioni sulla scelta di un telecomando adatto.

Nome	Forma Qtà (PC)
Assemblaggio di tubi di collegamento	Lato liquido	Φ6.35(1/4p)	Parti da acquistare separatamente.Consultare il rivenditore per la corretta dimensione del tubo dell'unità acquistata.
		Φ9.52(3/8p)
		Φ12.7(1/2p)
	Lato gas	Φ9.52(3/8p)
		Φ12.7(1/2p)
		Φ16(5/8p)
		Φ19(3/4p)
		Φ22(7/8p)

Riepilogo installazione

Parti dell'unità

NOTA: L'installazione deve essere eseguita in conformità con i requisiti delle norme locali e nazionali. L'installazione potrebbe essere leggermente diversa in diverse aree.

① Feritoia del flusso d'aria (all'uscita dell'aria)
② Presa d'aria (con filtro dell'aria in esso)
③ Schermo
④ Tubo di scarico

⑤ Tubo di collegamento
⑥ Presa d'aria
⑦ Uscita aria

NOTA SULLE ILLUSTRAZIONI

• Le tubazioni possono essere collegate dai lati sinistro, destro, posteriore e inferiore dell'unità.
• Si prega di selezionare il metodo delle tubazioni in base alla domanda effettiva. Le illustrazioni in questo manuale sono a scopo esplicativo. La forma effettiva dell'unità interna potrebbe essere leggermente diversa. La forma reale prevale.

Installazione unità interna

Istruzioni per l'installazione – Unità interna

NOTA: l'installazione del pannello deve essere eseguita dopo che le tubazioni e il cablaggio sono stati completati.

Passaggio 1: selezionare il percorso di installazione

Prima di installare l'unità interna, è necessario scegliere una posizione appropriata. Di seguito sono riportati gli standard che ti aiuteranno a scegliere una posizione appropriata per l'unità.

I luoghi di installazione adeguati soddisfano i seguenti standard:

C'è spazio sufficiente per l'installazione e la manutenzione.
☑ C'è spazio sufficiente per il collegamento del tubo e del tubo di scarico.
Il soffitto è orizzontale e la sua struttura può sostenere il peso dell'unità interna.
L'ingresso e l'uscita dell'aria non sono ostruiti.
Il flusso d'aria può riempire l'intera stanza.
☑ Non c'è radiazione diretta dai riscaldatori.

NON installare l'unità nei seguenti luoghi:

∅ Aree con perforazione petrolifera o fracking
∅ Aree costiere ad alto contenuto di sale nell'aria
∅ Aree con gas caustici nell'aria, come sorgenti termali
∅ Aree soggette a fluttuazioni di potenza, come le fabbriche
∅ Spazi chiusi, come armadi
∅ Cucine a metano
∅ Aree con forti onde elettromagnetiche
∅ Aree che immagazzinano materiali o gas infiammabili
∅ Ambienti con elevata umidità, come bagni o lavanderie

Distanze consigliate tra l'unità interna

La distanza tra l'unità interna montata deve soddisfare le specifiche illustrate nel diagramma seguente.

Passaggio 2: installazione del corpo principale

- Dopo aver allentato le viti, rimuovere la piastra di montaggio dall'unità.

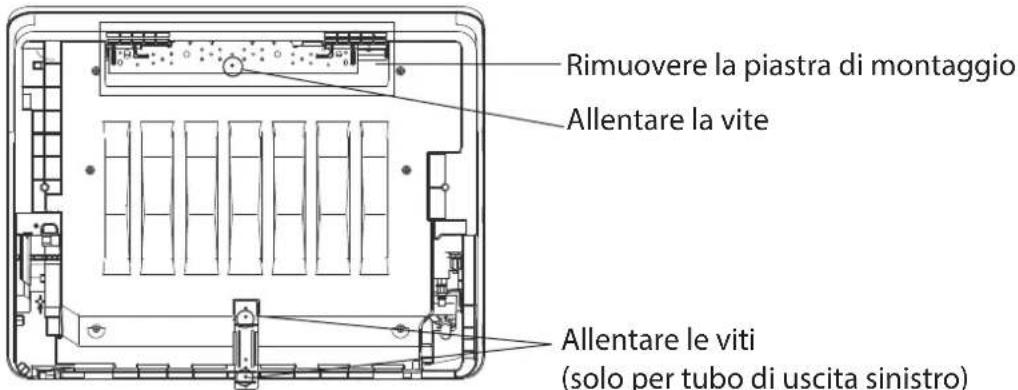

NOTA: Se il tubo esce a sinistra, è necessario allentare le viti sulla piastra di montaggio inferiore. Se il tubo esce in altre direzioni, non è necessario.

- Fissare la piastra di montaggio alla parete con una vite autofilettante. NOTA: Si consiglia di fissarlo a parete secondo il foro di sospensione indicato dalla freccia sulla piastra di montaggio. La piastra di montaggio deve essere installata orizzontalmente.

- Appendere l'unità interna alla piastra di montaggio.

(La parte inferiore del corpo può toccare il pavimento o rimanere sospesa, ma il corpo deve essere installato verticalmente.)

NOTA: Dopo l'installazione, l'unità deve essere mantenuta in posizione orizzontale senza inclinarsi.

• Installazione della piastra di montaggio inferiore

Installazione senza battiscopa

La piastra di montaggio inferiore è fissata direttamente alla parete.

Installazione con battiscopa

Battere dritto la piastra di montaggio inferiore con uno strumento e fissarla sulla linea del battiscopa.

Passaggio 3: smontare l'unità interna per collegare i tubi

1. Aprire la piastra di copertura della tubazione inferiore

Tenere premute le due fibbie inferiori, quindi ruotare per aprire la piastra di copertura delle tubazioni.

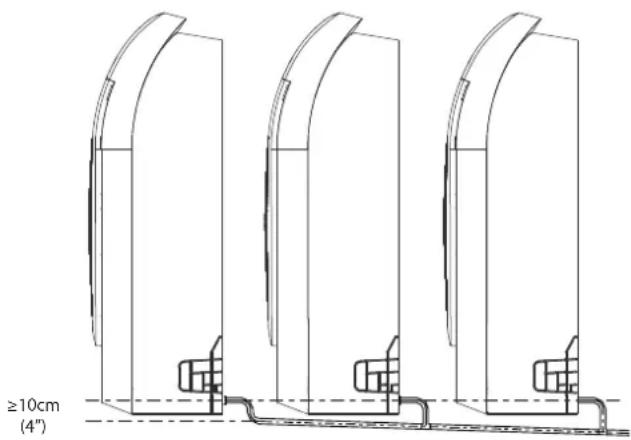

NOTA: Per uno scarico regolare, la posizione del tubo di scarico deve fare riferimento alla figura sopra quando si scarica il tubo giusto.

1. Rimuovere la piastra di copertura.

Rimuovere la piastra di copertura del tubo e installare i tubi di collegamento interni ed esterni.

NOTA: Installare prima le tubazioni di piccole dimensioni e poi le tubazioni di grandi dimensioni.

NOTA: tutte le figure in questo manuale sono solo a scopo dimostrativo. Il condizionatore d'aria che hai acquistato potrebbe essere leggermente diverso nel design, sebbene simile nella forma.

Passaggio 4: impostare l'indirizzo di rete (alcuni modelli)

(Solo per il caso di scheda multifunzione opzionale con interfaccia XYE.)

Ogni climatizzatore in rete ha un solo indirizzo di rete per distinguersi tra loro. Il codice dell'indirizzo del condizionatore d'aria nella LAN è impostato dagli interruttori di codice F1 e ENC3 sulla scheda multifunzione dell'unità interna e l'intervallo impostato è 0-63. (Scheda multifunzione opzionale)

Interruttore a levetta impostato				Codice indirizzo di rete
F1	ENC3
		~		00~15
		~		16~31
		~		32~47
		~		48-63

Passaggio 5: Praticare un foro nel muro per le tubazioni di collegamento

1. Determinare la posizione del foro nel muro in base alla posizione dell'unità esterna.
2. Utilizzo di un 65 mm (2,5 pollici) o 90 mm (3,54 pollici) (a seconda dei modelli) carotatrice, trapano a buco nel muro. Assicurati che il buco è forato con un leggero angolo verso il basso, quindi che l'estremità esterna del foro sia più bassa dell'estremità interna di circa 12 mm (0,5 pollici). Ciò garantirà un corretto drenaggio dell'acqua.
3. Posizionare il bracciale protettivo da parete nel foro. Questo protegge i bordi del foro e aiuterà a sigillarlo al termine del processo di installazione.

ATTENZIONE

Quando si esegue il foro nel muro, assicurarsi di evitare fili, tubature e altri elementi sensibili.

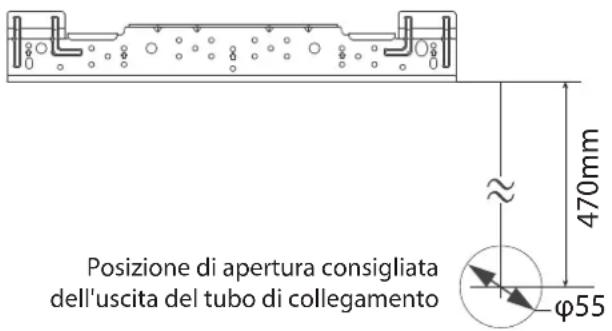

Posizione e dimensioni consigliate del tubo di uscita posteriore attraverso il foro a parete

Passaggio 6: collegare il tubo di scarico

Il tubo di scarico viene utilizzato per drenare l'acqua dall'unità. Un'installazione impropria può causare danni all'unità e alla proprietà.

ATTENZIONE

• Isolare tutte le tubazioni per evitare la formazione di condensa, che potrebbe causare danni causati dall'acqua.
• Se il tubo di scarico è piegato o installato in modo errato, l'acqua potrebbe fuoriuscire e causare il malfunzionamento dell'interruttore del livello dell'acqua.
• In modalità RISCALDAMENTO, l'unità esterna scaricherà l'acqua. Assicurarsi che il tubo di scarico sia posizionato in un'area appropriata per evitare danni e scivolamenti dell'acqua.
• NON tirare con forza il tubo di scarico. Questo potrebbe disconnetterlo.

NOTA SULL'ACQUISTO DEI TUBI

L'installazione richiede un tubo in polietilene (diametro esterno = 3,7-3,9 cm, diametro interno = 3,2 cm), che può essere acquistato presso il tuo negozio di ferramenta o rivenditore locale.

1. Coprire il tubo di scarico con isolamento termico per evitare condensa e perdite.
2. Collegare la bocca del tubo di scarico al tubo di uscita dell'unità. Rivestire la bocca del tubo e fissarlo saldamente con un fermatubo.

NOTA SULL'INSTALLAZIONE DEL TUBO DI SCARICO

• Quando si utilizza un tubo di scarico esteso, serrare la connessione interna con un tubo di protezione aggiuntivo. Questo impedisce che si allenti.
• Il tubo di scarico deve essere inclinato verso il basso con una pendenza di almeno 1/100 per evitare che l'acqua rifluisca nel condizionatore.
• Un'installazione errata potrebbe causare il riflusso dell'acqua nell'unità e l'allagamento.

NOTA: Quando si collegano più tubi di scarico, installare i tubi come illustrato.

Per garantire un drenaggio regolare, il dislivello tra la presa a muro e la piastra di sospensione deve essere maggiore di 470 mm.

Requisiti di fissaggio del tubo di drenaggio Quando si installa il tubo di drenaggio (non fornito), fissarlo con una fascetta o una corda.

Installazione unità esterna

Installare l'unità seguendo i codici e le normative locali, potrebbero esserci lievi differenze tra le diverse regioni.

Istruzioni per l'installazione – Unità esterna

Passaggio 1: selezionare il percorso di installazione

Prima di installare l'unità esterna, è necessario scegliere una posizione adeguata. Di seguito sono riportati gli standard che ti aiuteranno a scegliere una posizione appropriata per l'unità.

I luoghi di installazione adeguati soddisfano i seguenti standard:

☑ Soddisfa tutti i requisiti spaziali mostrati in Requisiti di spazio di installazione sopra.
☑ Buona circolazione dell'aria e ventilazione
☑ Solido e solido: la posizione può supportare l'unità e non vibra
Il rumore dell'unità non disturberà gli altri
☑ Protetto da periodi prolungati di luce solare diretta o pioggia
Dove sono previste nevicate, adottare misure appropriate per prevenire l'accumulo di ghiaccio e danni alla batteria.

NON installare l'unità nei seguenti luoghi:

∅ Vicino a un ostacolo che bloccherà le prese e le uscite dell'aria
∅ Vicino a una strada pubblica, ad aree affollate o dove il rumore dell'unità disturberà gli altri
∅ Vicino ad animali o piante che saranno danneggiati dallo scarico di aria calda
∅ Vicino a qualsiasi fonte di gas combustibile
∅ In un luogo esposto a grandi quantità di polvere
∅ In un luogo esposto a quantità eccessive di salsedine

CONSIDERAZIONI PARTICOLARI PER IL TEMPO ESTREMO

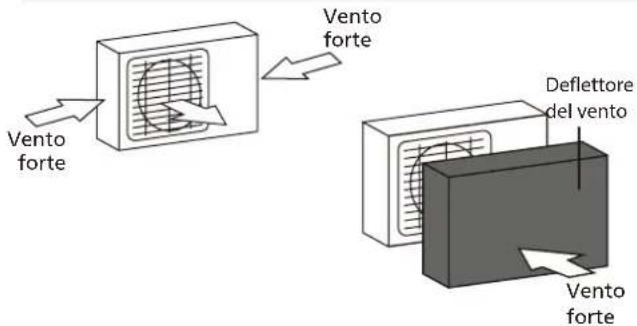

Se l'unità è esposta a vento forte:

Installare l'unità in modo che la ventola di uscita dell'aria sia ad un angolo di 90° rispetto alla direzione del vento. Se necessario, costruire una barriera davanti all'unità per proteggerla da venti estremamente forti. Vedere le figure di seguito.

Se l'unità è esposta frequentemente a forti piogge o neve:

Costruisci un riparo sopra l'unità da proteggere dalla pioggia o dalla neve. Fare attenzione a non ostruire il flusso d'aria intorno all'unità.

Se l'unità è esposta frequentemente all'aria salmastra (mare):

Utilizzare un'unità esterna appositamente progettata per resistere alla corrosione.

Passaggio 2: installare il giunto di scarico (solo unità pompa di calore)

Prima di avvitare l'unità esterna in posizione, è necessario installare il giunto di scarico nella parte inferiore dell'unità. Si noti che esistono due diversi tipi di giunti di scarico a seconda del tipo di unità esterna.

Se il giunto di scarico è dotato di una guarnizione in gomma (vedi Fig. A), procedere come segue:

Se il giunto di scarico non è dotato di una guarnizione in gomma (vedere Fig. B), procedere come segue:

1. Inserire il raccordo di scarico nel foro della base dell'unità. Il giunto di scarico scatterà in posizione.
2. Collegare una prolunga del tubo di scarico (non inclusa) al raccordo di scarico per reindirizzare l'acqua dall'unità durante la modalità di riscaldamento.

NEI CLIMI FREDDI

Nei climi freddi, assicurarsi che il tubo di scarico sia il più verticale possibile per garantire un rapido drenaggio dell'acqua. Se l'acqua defluisce troppo lentamente, può congelare nel tubo e allagare l'unità.

Passaggio 3: ancorare l'unità esterna

L'unità esterna può essere ancorata a terra o ad una staffa a parete con bullone (M10). Preparare la base di installazione dell'unità in base alle dimensioni seguenti.

DIMENSIONI DI MONTAGGIO DELL'UNITÀ

Di seguito è riportato un elenco delle diverse dimensioni dell'unità esterna e la distanza tra i loro piedini di montaggio. Preparare la base di installazione dell'unità in base alle dimensioni seguenti.

Tipi e specifiche di unità esterne Unità esterna di tipo split

File di installazione in serie

Le relazioni tra H, A e L sono le seguenti.

	L	A
L ≤ H	L ≤ 1/2H	25 cm / 9,8" o più
	1/2H < L ≤ H	30 cm / 11.8" o più
L >H	Non può essere installato

Collegamento delle tubazioni del refrigerante

Quando si collegano le tubazioni del refrigerante, evitare che sostanze o gas diversi dal refrigerante specificato entrino nell'unità. La presenza di altri gas o sostanze riduce la capacità dell'unità e può causare una pressione anormalmente elevata nel ciclo di refrigerazione. Ciò può causare esplosioni e lesioni.

Nota sulla lunghezza del tubo

Assicurarsi che la lunghezza del tubo del refrigerante, il numero di curve e l'altezza di caduta tra le unità interna ed esterna soddisfino i requisiti indicati nella tabella seguente:

La lunghezza massima e l'altezza di caduta in base ai modelli. (Unità: m/piedi)

Tipo di modello Capacità (Btu/h)		Lunghezza della tubazione	Altezza massima di caduta
Nord America, Australia e il tipo split di conversione di frequenza dell'UE	<15K 25/82 10/32.8
	≥15K - <24K 30/98.4	20/65.6
	≥24K - <36K 50/164	25/82
	≥36K - ≤60K 75/246	30/98.4
Altro tipo split	12K 15/49 8/26
	18K-24K 25/82 15/49
	30K-36K 30/98.4	20/65.6
	42K-60K 50/164	30/98.4

ATTENZIONE

Contrassegnare la targa dati con l'orifizio installato (per alcuni modelli).

• Si prega di acquistare i raccordi in base ai requisiti nel manuale rigorosamente.
• Fare riferimento allo schema durante l'installazione.

ATTENZIONE

Trappole petrolifere

Se l'olio rifluisce nel compressore dell'unità esterna, ciò potrebbe causare la compressione del liquido o il deterioramento del ritorno dell'olio. Le trappole dell'olio nelle tubazioni del gas in aumento possono impedirlo.

È necessario installare un separatore dell'olio ogni 6 m (20 piedi) di colonna montante della linea di aspirazione verticale (unità <36000 Btu/h).

Un separatore dell'olio dovrebbe essere installato ogni 10 m (32,8 piedi) di colonna montante della linea di aspirazione verticale (unità ≥36000 Btu/h).

Istruzioni di collegamento – Tubazioni del refrigerante

ATTENZIONE

• Il tubo di derivazione deve essere installato orizzontalmente. Un angolo superiore a 10° può causare malfunzionamenti.
• NON installare il tubo di collegamento prima di aver installato sia l'unità interna che quella esterna.
• Isolare sia le tubazioni del gas che quelle del liquido per evitare perdite d'acqua.

Passaggio 1: tagliare i tubi

Quando si preparano le tubazioni del refrigerante, prestare particolare attenzione a tagliarle e svasarle correttamente.

Ciò garantirà un funzionamento efficiente e minimizzerà la necessità di manutenzione futura.

1. Misurare la distanza tra le unità interna ed esterna.
2. Utilizzando un tagliatubi, tagliare il tubo un po' più lungo della distanza misurata.
3. Assicurarsi che il tubo sia tagliato con un perfetto angolo di 90°.

Prestare la massima attenzione a non danneggiare, ammaccare o deformare il tubo durante il taglio. Ciò ridurrà drasticamente l'efficienza di riscaldamento dell'unità.

Passaggio 2: rimuovere le sbavature.

Le bave possono danneggiare la tenuta ermetica del collegamento delle tubazioni del refrigerante. Devono essere completamente rimossi.

1. Tenere il tubo inclinato verso il basso per evitare che le bave cadano nel tubo.

2. Utilizzando un alesatore o uno strumento di sbavatura, rimuovere tutte le bave dalla sezione tagliata del tubo.

Passaggio 3: estremità del tubo svasato

Una corretta svasatura è essenziale per ottenere una chiusura ermetica.

1. Dopo aver rimosso le sbavature dal tubo tagliato, sigillare le estremità con nastro in PVC per impedire l'ingresso di materiali estranei nel tubo.
2. Rivestire il tubo con materiale isolante.
3. Posizionare i dadi svasati su entrambe le estremità del tubo. Assicurati che siano rivolti nella giusta direzione, perché non puoi indossarli o cambiarne la direzione dopo la svasatura.

1. Rimuovere il nastro in PVC dalle estremità del tubo quando è pronto per eseguire il lavoro di svasatura.

2. Fissare la forma svasata all'estremità del tubo. L'estremità del tubo deve estendersi oltre la forma svasata.

1. Posizionare lo strumento di svasatura sul modulo.
2. Ruotare la maniglia dello strumento di svasatura in senso orario finché il tubo non è completamente svasato. Svasare il tubo secondo le dimensioni.

ESTENSIONE DELLA TUBAZIONE OLTRE LA FORMA DEL FLARE

Calibro per tubi	Coppia di serraggio	Dimensione svasatura (A) (Unità: mm/Pollici)		Forma svasata
		Min. Max.
∅ 6.35	18-20 N.m(180-200 kgf.cm)	8.4/0.33	8.7/0.34
∅ 9.52	32-39 N.m(320-390 kgf.cm)	13.2/0.52	13.5/0.53
∅ 12.7	49-59 N.m(490-590 kgf.cm)	16.2/0.64	16.5/0.65
∅ 16	57-71 N.m(570-710 kgf.cm)	19.2/0.76	19.7/0.78
∅ 19	67-101 N.m(670-1010 kgf.cm)	23.2/0.91	23.7/0.93
∅ 22	85-110N.m(850-1100 kgf.cm)	26.4/1.04	26.9/1.06

1. Rimuovere lo strumento di svasatura e la forma svasata, quindi ispezionare l'estremità del tubo per individuare eventuali crepe e persino svasature.

Passaggio 4: collegare i tubi

Collegare prima i tubi di rame all'unità interna, quindi collegarla all'unità esterna. È necessario collegare prima il tubo a bassa pressione, quindi il tubo ad alta pressione.

1. Quando si collegano i dadi svasati, applicare uno strato sottile di olio di refrigerazione alle estremità svasate dei tubi.
2. Allineare il centro dei due tubi che si collegheranno.

1. Serrare a mano il dado svasato il più strettamente possibile.

2. Utilizzando una chiave, afferrare il dado sul tubo dell'unità.

3. Tenendo saldamente il dado, utilizzare una chiave dinamometrica per serrare il dado svasato in base ai valori di coppia nella tabella sopra.

NOTA: utilizzare sia una chiave inglese che una chiave dinamometrica per collegare o scollegare i tubi da/verso l'unità.

• Assicurarsi di avvolgere l'isolamento attorno alle tubazioni. Il contatto diretto con le tubazioni nude può provocare ustioni o congelamento.
• Assicurarsi che il tubo sia collegato correttamente. Un serraggio eccessivo può danneggiare la bocca della campana e un serraggio insufficiente può causare perdite.

NOTA SUL RAGGIO MINIMO DI CURVA

Piegare con cautela il tubo al centro secondo lo schema seguente. NON piegare il tubo più di 90° o più di 3 volte.

Piegare il tubo con il pollice

raggio minimo 10 cm (3,9")

1. Dopo aver collegato i tubi di rame all'unità interna, avvolgere il cavo di alimentazione, il cavo di segnale e le tubazioni insieme con del nastro adesivo.

NOTA: NON intrecciare il cavo del segnale con altri fili. Mentre si raggruppano questi elementi insieme, non intrecciare o incrociare il cavo del segnale con altri cavi.

1. Infilare questa tubazione attraverso il muro e collegarla all'unità esterna.
2. Isolare tutte le tubazioni, comprese le valvole dell'unità esterna.
3. Aprire le valvole di arresto dell'unità esterna per avviare il flusso del refrigerante tra l'unità interna ed esterna.

ATTENZIONE

Verificare che non vi siano perdite di refrigerante dopo aver completato i lavori di installazione. In caso di perdita di refrigerante, ventilare immediatamente l'area ed evacuare il sistema (fare riferimento alla sezione sull'evacuazione dell'aria di questo manuale).

NOTA: Dopo aver collegato le tubazioni, avvolgere la testa del tubo di collegamento con il tubo isolante nella confezione degli accessori.

Cablaggio

PRIMA DI ESEGUIRE QUALSIASI LAVORO ELETTRICO, LEGGERE QUESTO REGOLAMENTO

1. Tutti i cablaggi devono essere conformi alle normative e ai codici elettrici locali e nazionali e devono essere installati da un elettricista autorizzato.
2. Tutti i collegamenti elettrici devono essere eseguiti secondo lo Schema di collegamento elettrico situato sui pannelli delle unità interna ed esterna.
3. Se c'è un serio problema di sicurezza con l'alimentazione, interrompere immediatamente il lavoro. Spiega il tuo ragionamento al cliente e rifiuta di installare l'unità fino a quando il problema di sicurezza non sarà risolto correttamente.
4. La tensione di alimentazione deve essere compresa tra il 90 e il 110% della tensione nominale. Un'alimentazione insufficiente può causare malfunzionamenti, scosse elettriche o incendi.
5. Se si collega l'alimentazione a un cablaggio fisso, è necessario installare un limitatore di sovratensione e un interruttore di alimentazione principale.
6. Se si collega l'alimentazione a un cablaggio fisso, è necessario incorporare nel cablaggio fisso un interruttore o un interruttore automatico che disconnetta tutti i poli e abbia una separazione dei contatti di almeno 1/8 di pollice (3 mm). Il tecnico qualificato deve utilizzare un interruttore o interruttore approvato.
7. Collegare l'unità solo a una presa del circuito derivato individuale. Non collegare un altro apparecchio a quella presa.
8. Assicurarsi di mettere a terra correttamente il condizionatore d'aria.
9. Ogni filo deve essere saldamente collegato. Un cablaggio allentato può causare il surriscaldamento del terminale, con conseguente malfunzionamento del prodotto e possibile incendio.
10. Non lasciare che i cavi tocchino o poggino contro i tubi del refrigerante, il compressore o qualsiasi parte mobile all'interno dell'unità.
11. Se l'unità dispone di un riscaldatore elettrico ausiliario, deve essere installato ad almeno 1 metro (40 pollici) di distanza da qualsiasi materiale combustibile.

12. Per evitare scosse elettriche, non toccare mai i componenti elettrici subito dopo lo spegnimento dell'alimentazione. Dopo aver spento l'alimentazione, attendere sempre 10 minuti o più prima di toccare i componenti elettrici.

13. Assicurarsi di non incrociare il cablaggio elettrico con il cablaggio del segnale. Ciò potrebbe causare distorsioni e interferenze.

14. L'unità deve essere collegata alla presa principale. Normalmente l'alimentatore deve avere un'impedenza di 32 ohm.
15. Nessun'altra apparecchiatura deve essere collegata allo stesso circuito di alimentazione.
16. Collegare i cavi esterni prima di collegare i cavi interni.

! AVVERTIMENTO

PRIMA DI ESEGUIRE QUALSIASI LAVORO ELETTRICO O DI CABLAGGIO, DISATTIVARE L'ALIMENTAZIONE PRINCIPALE ALL'IMPIANTO.

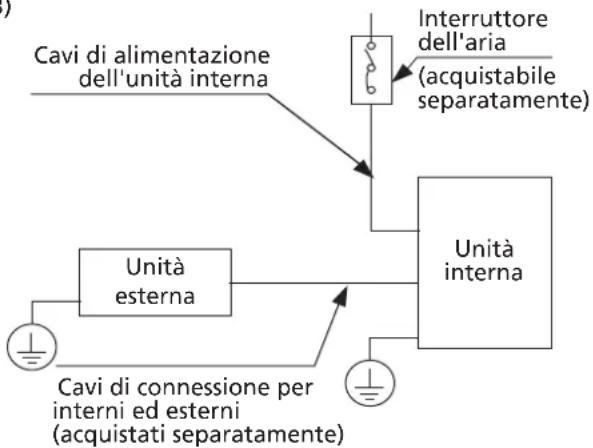

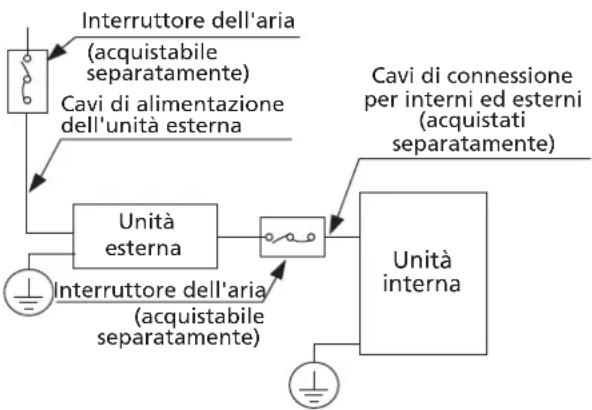

NOTA SULL'INTERRUTTORE DELL'ARIA

Quando la corrente massima del condizionatore d'aria è superiore a 16 A, è necessario utilizzare un interruttore dell'aria o un interruttore di protezione dalle perdite con dispositivo di protezione (acquistati separatamente). Quando la corrente massima del condizionatore d'aria è inferiore a 16 A, il cavo di alimentazione del condizionatore d'aria deve essere dotato di spina (acquistabile separatamente).

In Nord America, l'applicazione deve essere cablata secondo i requisiti NEC e CEC.

(B)

(C)

(D) (Solo per il Nord America)

NOTA: i cografi sono solo a scopo esplicativo. La tua macchina potrebbe essere leggermente diversa. La forma reale prevale.

Cablaggio unità esterna

AVVERTIMENTO

Prima di eseguire qualsiasi intervento elettrico o di cablaggio, togliere l'alimentazione principale al sistema.

1. Preparare il cavo per il collegamento a. Devi prima scegliere la giusta dimensione del cavo. Assicurati di utilizzare i cavi H07RN-F.

NOTA: in Nord America, scegliere il tipo di cavo in base ai codici e alle normative elettriche locali.

Area della sezione trasversale minima di cavi di alimentazione e di segnale (per riferimento)

Corrente nominale dell'apparecchio (A)	Area della sezione trasversale nominale ( mm2 )
>3 and ≤6	0.75
>6 and ≤10	1
>10 and ≤16	1.5
>16 and ≤25	2.5
>25 and ≤32	4
>32 and ≤40	6

SCEGLI LA DIMENSIONE DEL CAVO GIUSTA

b. Usando spelafili, spela la guaina di gomma da entrambe le estremità del cavo del segnale per rivelare circa 15 cm (5,9") di filo.

c. Rimuovere l'isolamento dalle estremità.
d. Usando una pinza per cavi, crimpare i capicorda a U alle estremità.

NOTA: Quando si collegano i cavi, seguire scrupolosamente lo schema elettrico che si trova all'interno del coperchio della scatola elettrica.

1. Rimuovere il coperchio elettrico dell'unità esterna. Se non c'è copertura sull'unità esterna, togliere i bulloni dalla scheda di manutenzione e rimuovere la scheda di protezione.

1. Collegare i capicorda a U ai terminali

Abbina i colori/le etichette dei fili con le etichette sulla morsettiera. Avvitare saldamente il capocorda a U di ciascun filo al terminale corrispondente.

1. Fissare il cavo con il fermacavo.
2. Isolare i cavi non utilizzati con del nastro isolante. Tenerli lontani da qualsiasi parte elettrica o metallica.
3. Reinstallare il coperchio del quadro elettrico.

Cablaggio unità interna

1. Preparare il cavo per il collegamento

a. Usando spelafili, spela la guaina di gomma da entrambe le estremità del cavo del segnale per rivelare circa 15 cm (5,9") del filo.
b. Spellare l'isolamento dalle estremità dei fili.
c. Usando una pinza per cavi, crimpare i capicorda a U alle estremità dei fili.

1. Tirare le maniglie sinistra e destra del pannello frontale, tirare il pannello verso l'esterno e aprire il pannello.

1. Rimuovere la scatola di controllo elettrico.

Collegare i capicorda a U ai terminali. Abbina i colori/le etichette dei fili con le etichette sulla morsettiera, Avvitare saldamente il capocorda a U di ciascun filo al terminale corrispondente. Fare riferimento al numero di serie e allo schema elettrico che si trovano sul coperchio del quadro elettrico.

NOTA: Quando si estrae il quadro elettrico, prestare attenzione ad allentare e rimuovere il terminale.

Anello magnetico (se fornito e imballato con gli accessori)

ATTENZIONE

• Le illustrazioni in questo manuale sono a scopo esplicativo. La forma reale prevale.
• Durante il collegamento dei cavi, seguire rigorosamente lo schema elettrico.

• Il circuito frigorifero può diventare molto caldo. Tenere il cavo di interconnessione lontano dal tubo di rame.

• Fissare il cavo con l'apposito fermacavo per fissarlo in posizione. Il cavo non deve essere allentato e non deve tirare sui capicorda a U.

• Reinstall the electric box cover and the front panel of the indoor unit.

Specifiche di alimentazione

MODELLI (Btu/h)		<16K	16K~18K
POTENZA	FASE	1 fase	1 fase
	FREQUENZA E VOLT	220-240V~, 50Hz/60Hz	220-240V~, 50Hz/60Hz
INTERRUTTORE DI CIRCUITO / FUSIBILE (A)		20/16	20/16
CABLAGGIO DI ALIMENTAZIONE UNITÀ INTERNA ( mm2 )		——	——
CABLAGGIO DI COLLEGAMENTO INTERNO/ESTERNO ( mm2 )	CABLAGGIO DI ALIMENTAZIONE DELL'UNITÀ ESTERNA	3x1.5	3x2.5
	SEGNALE ELETTRICO FORTE	4x1.0	4x1.0
	SEGNALE ELETTRICO DEBOLE	——	——
	CABLAGGIO A TERRA	1.5	2.5

Evacuazione aerea

Preparativi e precauzioni

Aria e corpi estranei nel circuito del refrigerante possono causare aumenti anormali della pressione, che possono danneggiare il condizionatore d'aria, ridurne l'efficienza e causare lesioni. Utilizzare una pompa per vuoto e un manometro per evacuare il circuito del refrigerante, rimuovendo eventuali gas non condensabili e umidità dal sistema.

L'evacuazione deve essere eseguita al momento dell'installazione iniziale e quando l'unità viene ricollocata.

PRIMA DI EFFETTUARE L'EVACUAZIONE

Verificare che i tubi di collegamento tra le unità interna ed esterna siano collegati correttamente.
Verificare che tutti i cablaggi siano collegati correttamente.

Istruzioni per l'evacuazione

1. Collegare il tubo di carica del manometro del collettore alla porta di servizio sulla valvola di bassa pressione dell'unità esterna.
2. Collegare un altro tubo di carica dal manometro del collettore alla pompa del vuoto.
3. Aprire il lato bassa pressione del manometro del collettore. Tenere chiuso il lato alta pressione.
4. Accendere la pompa del vuoto per evacuare il sistema.
5. Eseguire l'aspirapolvere per almeno 15 minuti o fino a quando il misuratore di composti non legge -76 cmHG (-105Pa).

1. Chiudere il lato bassa pressione del manometro del collettore e spegnere la pompa del vuoto.
2. Attendere 5 minuti, quindi verificare che non vi siano stati cambiamenti nella pressione del sistema.
3. Se si verifica un cambiamento nella pressione del sistema, fare riferimento alla sezione Controllo delle perdite di gas per informazioni su come verificare la presenza di perdite. Se non ci sono variazioni nella pressione del sistema, svitare il tappo.
4. dalla valvola di riempimento (valvola di alta pressione). Inserire la chiave esagonale nella valvola impaccata (valvola ad alta pressione) e aprire la valvola ruotando la chiave di 1/4 di giro in senso antiorario. Ascoltare l'uscita del gas dal sistema, quindi chiudere la valvola dopo 5 secondi.
5. Osservare il manometro per un minuto per assicurarsi che non vi siano variazioni di pressione. Il manometro dovrebbe leggere leggermente superiore alla pressione atmosferica.
6. Rimuovere il tubo di carica dalla porta di servizio.

1. Utilizzando una chiave esagonale, aprire completamente sia la valvola di alta pressione che quella di bassa pressione.
2. Serrare a mano i cappucci delle tre valvole (attacco di servizio, alta pressione, bassa pressione). Se necessario, puoi serrarlo ulteriormente usando una chiave dinamometrica.

APRIRE DELICATAMENTE GLI STELI DELLE VALVOLE

Quando si aprono gli steli delle valvole, ruotare la chiave esagonale finché non colpisce il tappo. Non cercare di forzare l'ulteriore apertura della valvola.

Nota sull'aggiunta di refrigerante

Alcuni sistemi richiedono una carica aggiuntiva a seconda della lunghezza dei tubi. La lunghezza standard del tubo varia in base alle normative locali. Ad esempio, in Nord America, la lunghezza standard del tubo è di 7,5 m (25'). In altre aree, la lunghezza standard del tubo è di 5 m (16'). Il refrigerante deve essere caricato dalla porta di servizio sulla valvola di bassa pressione dell'unità esterna. Il refrigerante aggiuntivo da caricare può essere calcolato utilizzando la seguente formula:

Diametro lato liquido

	φ 6.35(1/4") φ 9.52(3/8") φ 12.7(1/2")
R22(tubo orifizio nell'unità interna):	(Lunghezza totale del tubo - lunghezza standard del tubo) x 30g (0,32 oZ)/m (piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo)x 65g (0.69oZ)/m(piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo)x 115g (1.23oZ)/m(piedi)
R22(tubo dell'orifizio nell'unità esterna):	(Lunghezza totale del tubo - lunghezza standard del tubo) x15g (0,16oZ)/m(piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo) x30g (0.32oZ)/m(piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo) x60g (0.64oZ)/m(piedi)
R410A:(tubo orifizio nell'unità interna):	(Lunghezza totale del tubo - lunghezza standard del tubo) x30g (0,32oZ)/m(piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo) x65g (0.69oZ)/m(piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo) x115g (1.23oZ)/m(piedi)
R410A:(tubo dell'orifizio nell'unità esterna):	(Lunghezza totale del tubo - lunghezza standard del tubo) x15g (0.16oZ)/m(piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo) x30g (0.32oZ)/m(piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo) x65g (0.69oZ)/m(piedi)
R32 :	(Lunghezza totale del tubo - lunghezza standard del tubo) x 12 g (0,13 oZ)/m (piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo)x 24g (0.26oZ)/m(piedi)	(Lunghezza totale del tubo - lunghezza standard del tubo)x 40g (0.42oZ)/m(piedi)

ATTENZIONE NON mischiare i tipi di refrigerante.

Solo per i modelli Australia:

• Questa unità contiene refrigerante caricato in fabbrica che copre 20 m di tubazioni del refrigerante e non è richiesta una carica di refrigerante aggiuntiva sul sito di installazione per un'installazione con tubazioni del refrigerante fino a 20 m. Quando le tubazioni del refrigerante superano i 20 m, caricare in aggiunta un importo calcolato dalla lunghezza del tubo e dalla tabella sopra per la parte superiore a 20 m.
• Se viene utilizzato un sistema di tubazioni esistente, il volume di carica del refrigerante richiesto varierà in base alle dimensioni della tubazione del liquido.
  Formula per calcolare il volume di refrigerante aggiuntivo richiesto:
  Volume di carica aggiuntivo (kg) = { Lunghezza principale (m) – Volume caricato in fabbrica 20 (m) } × 0,03 (kg/m)
• Assicurarsi di rimuovere la quantità di refrigerante aggiuntiva in base alla carica nominale di targa (sotto i 5 m di tubazioni del refrigerante) in base a test di verifica del mercato o governativi.

Prova

Prima della prova

È necessario eseguire un test dopo che l'intero sistema è stato completamente installato. Confermare i seguenti punti prima di eseguire il test:

a) Le unità interne ed esterne sono installate correttamente.
b) Le tubazioni e il cablaggio sono collegati correttamente.
c) Nessun ostacolo vicino all'ingresso e all'uscita dell'unità che potrebbe causare scarse prestazioni o malfunzionamento del prodotto.
d) Il sistema di refrigerazione non perde.
e) Il sistema di drenaggio non è ostacolato e scarica in un luogo sicuro.
f) L'isolamento termico è installato correttamente.
g) I cavi di messa a terra sono collegati correttamente.
h) Sono state registrate la lunghezza delle tubazioni e la capacità di stivaggio del refrigerante aggiuntivo.
i) La tensione di alimentazione è la tensione corretta per il condizionatore.

ATTENZIONE

La mancata esecuzione del ciclo di prova può causare danni all'unità, danni alla proprietà o lesioni personali.

Istruzioni per l'esecuzione del test

1. Aprire sia la valvola di arresto del liquido che quella del gas.
2. Accendere l'interruttore di alimentazione principale e lasciare che l'unità si riscaldi.
3. Impostare il condizionatore d'aria in modalità RAFFREDDAMENTO.
4. Per l'unità interna

a. Assicurarsi che il telecomando e i suoi pulsanti funzionino correttamente.
b. Assicurarsi che le feritoie si muovano correttamente e possano essere cambiate utilizzando il telecomando.
c. Ricontrolla per vedere se la temperatura ambiente viene registrata correttamente.

d. Assicurarsi che gli indicatori sul telecomando e il pannello del display sull'unità interna funzionino correttamente.
e. Assicurarsi che i pulsanti manuali sull'unità interna funzionino correttamente.
f. Verificare che il sistema di drenaggio sia libero e drenante senza intoppi.
g. Assicurarsi che non vi siano vibrazioni o rumori anomali durante il funzionamento.

5. Per l'Unità Esterna

a. Controllare se il sistema di refrigerazione perde.
b. Assicurarsi che non vi siano vibrazioni o rumori anomali durante il funzionamento.
c. Assicurarsi che il vento, il rumore e l'acqua generati dall'unità non disturbino i vicini o rappresentino un pericolo per la sicurezza.

6. Prova di drenaggio

a. Assicurarsi che il tubo di scarico scorra senza intoppi. I nuovi edifici dovrebbero eseguire questo test prima di rifinire il soffitto.
b. Rimuovere il coperchio di prova. Aggiungere 2.000 ml di acqua nel serbatoio attraverso il tubo collegato.
c. Accendere l'interruttore di alimentazione principale e far funzionare il condizionatore d'aria in modalità RAFFREDDAMENTO.
d. Ascolta il suono della pompa di scarico per vedere se emette rumori insoliti.
e. Verificare che l'acqua venga scaricata. Potrebbe volerci fino a un minuto prima che l'unità inizi a scaricarsi a seconda del tubo di scarico.
f. Assicurarsi che non ci siano perdite in nessuna delle tubazioni.
g. Arrestare il condizionatore d'aria. Spegnere l'interruttore di alimentazione principale e reinstallare il coperchio di prova.

NOTA: se l'unità non funziona correttamente o non funziona secondo le proprie aspettative, fare riferimento alla sezione Risoluzione dei problemi del Manuale dell'utente prima di chiamare il servizio clienti.

Il design e le specièche sono soggette a modifiche senza preavviso per il miglioramento del prodotto. Consultare l'agenzia di vendita o il produttore per i dettagli. Eventuali aggiornamenti al manuale verranno caricati sul sito Web del servizio, verificare la versione più recente.

GIAGroup

C/ Can Cabanyes, 88, Polígono Industrial Can Gordi. 08403 Granollers. Barcelona (Spain)

Tel [phone] - Fax [phone]

[e-mail] - www.groupgia.com

FRANCE

[e-mail]

PORTUGAL

[e-mail]

ITALY

[e-mail]

Al termine della loro vita utile, il prodotto non deve essere eliminata insieme ai rifiuti urbani. Deve essere consegnato a centri specifici di raccolta selettiva stabiliti dalle amministrazioni comunali o airivenditori che forniscono questo servizio. Eliminare separatamente un apparecchio elettrico o elettronico (WEEE) significa evitare eventuali conseguenze negative per l'ambiente e la salute derivanti da uno smaltimento inadeguato e consente di recuperare i materiali che lo compon-gono, ottenendo così un importante risparmio di energia e risorse. Per sottolineare l'obbligo di eliminare separatamente.
