MANUALE UTENTE PG 754 CANDY

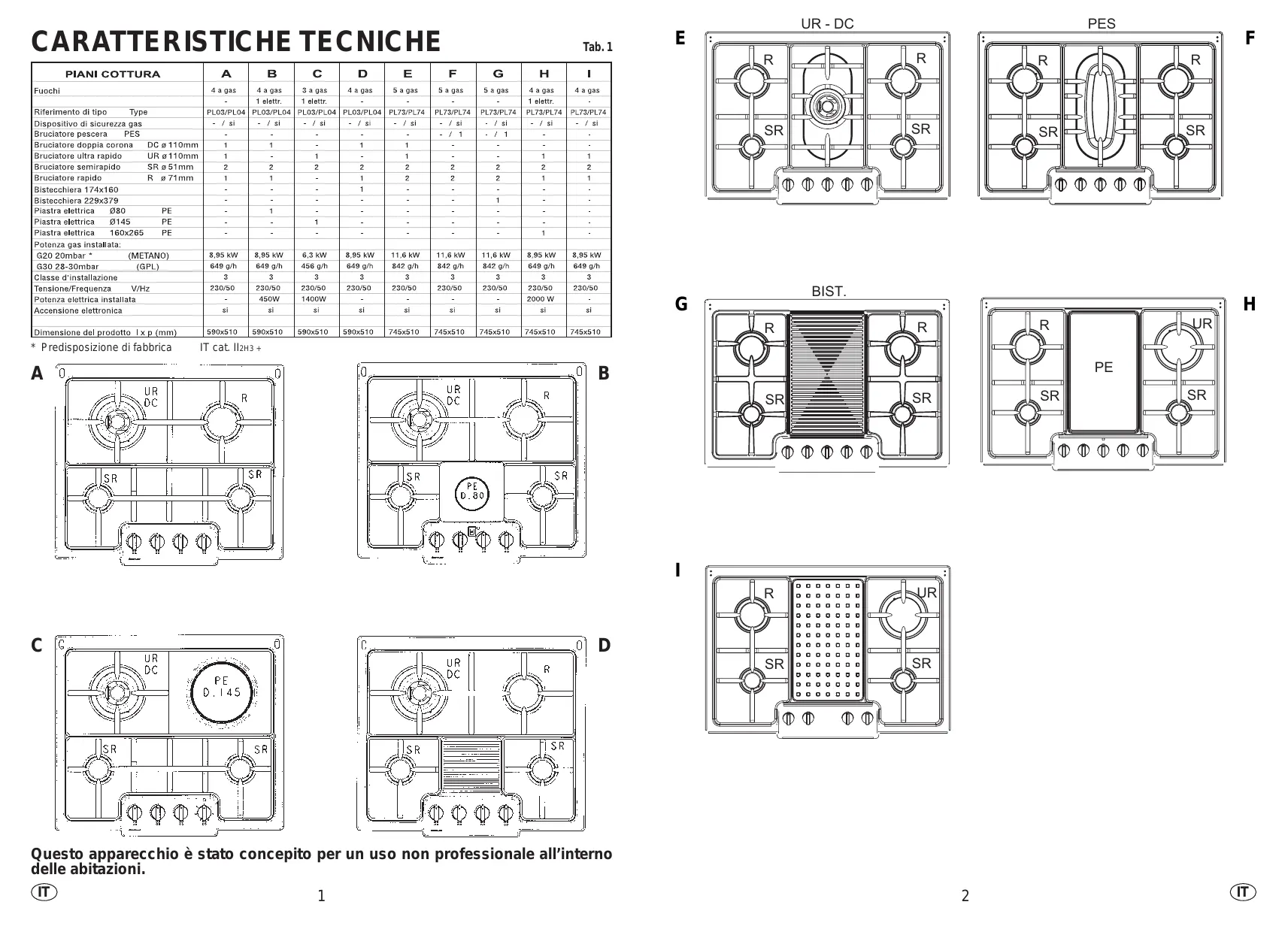

• Predisposizione di fabbrica PES

Questo apparecchio è stato concepito per un uso non professionale all’interno delle abitazioni.

INSTALLAZIONE L’installazione è a carico dell’acquirente. La Casa Costruttrice è esonerata da questo servizio. Gli eventuali interventi richiesti alla Casa Costruttrice, se dipendono da un’errata installazione, non sono compresi nella garanzia. I piani da incasso sono predisposti per l’installazione in tops realizzati in qualsiasi materiale, purché resistente ad una temperatura di 100° C, e di spessore variabile fra 25 e 45 mm. Le dimensioni del foro per l’incasso devono rispettare le misure riportate in figura 1. Qualora il piano venga incassato in modo che sul suo lato sinistro o destro ci sia la parete di un mobile, la distanza tra la parete verticale ed il bordo del piano, deve essere di almeno 15 cm (fig. 2); la distanza tra la parete posteriore ed il bordo del piano deve essere di almeno 5,5 cm (fig. 2); la distanza tra il piano cottura ed un’eventuale elemento superiore (es. cappa) deve essere di almeno 70 cm (fig. 2). Quando sotto il piano è presente un vano accessibile, fra il piano da incasso ed il vano sottostante, deve essere inserita una parete di divisione in materiale isolante (legno o similari). Tale parete deve distare almeno 10 mm. dal fondo della cassetta (fig. 3). IMPORTATE: La figura qui a fianco indica come deve essere applicato il sigillante. Plan 60 Plan 75 Il fissaggio al mobile è ottenuto tramite staffe di fissaggio che vengono fornite come accessori. Nella parte inferiore della cassetta sono già presenti i fori a cui devono essere avvitate le staffe di fissaggio. Fig. 1 Se sotto al piano cottura da 60 cm. è installato un forno senza ventilatore di raffreddamento è necessario praticare delle aperture nel modulo da incasso per garantire una corretta circolazione dell’aria. Tali aperture devono garantire una superficie libera di almeno 300 cm2 ripartiti come mostrato nella figura 4. Sotto al piano di cottura da 75 cm. può essere installato solo un forno fornito di un ventilatore di raffreddamento. FIGURA 4 60 Cm2 120 Cm2 240 Cm2 180 Cm2

LOCALE DI INSTALLAZIONE

L’utilizzo di un apparecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Vogliate assicurare una buona areazione del locale mantenendo aperti gli orifizi di ventilazione naturale o installando una cappa di aspirazione con condotto di scarico (Fig. 2). Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una areazione supplementare per esempio l’apertura di una finestra o un’areazione più efficace aumentando la potenza di aspirazione meccanica se essa esiste. Nel caso in cui l’apparecchio fosse sprovvisto di termocoppia (dispositivo di sicurezza) la presa di ventilazione di fig. 2 dovrà essere di 200 cm2 minimo. In caso non sia possibile installare la cappa è necessario l’impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell’ambiente purché esistano nel locale le aperture per l’entrata di aria. Questo elettroventilatore deve avere una portata tale da garantire, per un ambiente cucina un ricambio orario d’aria di 3-5 volte il suo volume. L’installatore deve attenersi alle norme in vigore: UNI-CIG 7129 e 7131.

Controllare i dati riportati sulla targhetta dell’apparecchio, ubicata sulla parte inferiore esterna della cassetta, quindi accertarsi che tensione nominale di rete e potenza disponibili, siano adatte al suo funzionamento. Prima di effettuare il collegamento verificare l’efficienza dell’impianto di messa a terra. La messa a terra dell’apparecchio è obbligatoria per Legge. La Casa Costruttrice declina ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata osservanza di questa norma. Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che sia in grado di sopportare il carico indicato in targhetta. Il conduttore di terra del cavo è contraddistinto dai colori giallo verde. In ogni caso la spina deve essere accessibile. Nel caso si desideri una connessione fissa alla rete, si dovrà interporre, tra l’apparecchio e la rete, un dispositivo omnipolare di interruzione con distanza dei contatti di almeno 3 mm.

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Il conduttore di terra (giallo-verde) deve essere obbligatoriamente più lungo di 10 mm. La sezione dei conduttori interni deve essere appropriata alla potenza assorbita dal piano cottura (vedi etichetta) ed il tipo di cavo deve essere H05V2V2F. RETE DI LINEA ALIMENTAZIONE TERRA ELETTRICA

Per non provocare sollecitazioni all’apparecchio si consiglia di eseguire l’allacciamento all’impianto nella sequenza indicata:

MARRONE GIALLO/VERDE NEUTRO N CAVO DI ALIMENTAZIONE BLU Dichiarazione di conformità. Questa apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109 e al D.L. di attuazione N° 108 del 25/01/92. Apparecchio conforme alle direttive europee 89/336/CEE, 90/396/CEE, 73/23/CEE e successive modifiche.

ALLACCIAMENTO ALLA RETE GAS

Le istruzioni sono rivolte al personale autorizzato all’installazione dell’apparecchio in conformità alle norme UNI-CIG 7129-7131. Qualsiasi intervento deve essere eseguito con apparecchiatura disinserita elettricamente. Sul piano di lavoro è indicato, con apposite targhette, il tipo di gas per il quale l’apparecchio è predisposto. È tuttavia possibile usare altri tipi di gas dopo aver eseguito dei semplici adattamenti. (Vedere indicazioni paragrafi seguenti) ll collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo «Adattamento ai diversi tipi di gas». Nel caso di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432. Importante: per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella consumi gas. Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla UNI-CIG 9264. La messa in opera dei tubi flessibili deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2 m. IMPORTANTE : ad installazione ultimata controllare la PERFETTA TENUTA di tutti i raccordi utilizzando una soluzione saponosa e MAI UNA FIAMMA. Assicurarsi inoltre, che il tubo flessibile non possa essere a contatto con una parte mobile del modulo da incasso (es. cassetto) e che non sia situato in luoghi dove possa essere danneggiato. 1/2 GAS CILINDRICO

1) Avvitare le parti nella

sequenza illustrata A) Tubazione rampa B) Guarnizione C) Raccordo orientabile

2) Serrare forte i raccordi utilizzando le chiavi

esagonali tenendo presente, durante il serraggio, di orientare il raccordo nella direzione desiderata.

3) Collegare il raccordo C

alla rete di alimentazione gas tramite tubazione rigida in rame o flessiblle in acciaio. ATTENZIONE: Alcuni modelli hanno in dotazione due raccordi: uno cilindrico A, uno conico B fig. 5. Scegliere il raccordo appropriato in base al paese d’installazione.

Per adattare il piano ad un tipo di gas diverso da quello per il quale è predisposto eseguire nell’ordine le seguenti operazioni: — asportare la griglia ed il bruciatore — introdurre una chiave esagonale a tubo dentro il supporto bruciatore (fig. 6). (La chiave esagonale è fornita come accessorio del piano) — svitare l’iniettore e sostituirlo con quello adatto al tipo di gas disponibile (vedere tabella consumi gas) — effettuare la regolazione del bruciatore. Chiave esagonale Fig. 6

Tabella consumi gas G20/G25 Bruciatore in funzione Rapido Semi rapido Ultra-rapido Doppia corona Pescera G30 G31 Ø ugello Ø ugello 1/100 mm 1/100 mm

2x94 2x65 2x94 2x65 2x94 Quota X in funzione del tipo di gas 1W = 0,860 kcal/h G20 20mbar G30 29mbar G31 37mbar

REGOLAZIONE DEI BRUCIATORI

Dopo aver sostituito l’iniettore è necessario effettuare la regolazione dell’aria primaria attenendosi alla quota “X” riportata nella tabella consumi gas figura 7. Attenzione: il valore della quota “X” dipende dal bruciatore e dal tipo di gas scelto. Una buona fiamma deve essere delineata e di media lunghezza (fig. 8B); in caso di eccesso d’aria la fiamma è corta e nitida (fig. 8C): è necessario estrarre il tubetto di regolazione dal corpo bruciatore, in caso di difesso d’aria la fiamma è mal delineata e si presenta molle e lunga (fig. 8A); è necessario inserire il tubetto di regolazione all’interno del corpo bruciatore. Per poter muovere il tubetto di regolazione dell’aria si deve allentare la vite di fissaggio. A regolazione avvenuta la vite deve essere bloccata (fig. 7). Per quota X vedi tabella consumi gas AUSILIARIO SEMIRAPIDO RAPIDO PIATTELLO BRUCIATORE VITE DI FISSAGGIO TUBETTO REGOLAZIONE ARIA DOPPIA CORONA GRAN RAPIDO PESCERA Fig. 7 Fig. 8

REGOLAZIONE DEL MINIMO DELLA FIAMMA

Accendere i bruciatori portando il rubinetto in posizione di minimo e sfilare la manopola (estraibile in quanto montata a pressione). Con un piccolo cacciavite agire sulla vite di regolazione del rubinetto (fig. 9) in senso antiorario per aumentare la portata del gas, in senso orario per diminuirla fino ad ottenere una fiamma lunga 3 o 4 mm. Per l’impiego di gas GPL (in bombola) la vite di regolazione del minimo deve essere avvitata (senso orario) a fine corsa. Vite di regolazione minimo rubinetto (in funzione dei diversi modelli)

ISTRUZIONI PER L’UTENTE

USO DEL PIANO COTTURA

Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato concepito, e cioè per la cottura ad uso domestico. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivati da usi impropri, erronei ed irragionevoli.

Per accendere i bruciatori del piano di cottura, avvicinare una fiamma al bruciatore, quindi premere e girare in senso antiorario la manopola corrispondente, fino alla posizione di massimo. Se i bruciatori non vengono usati per diversi giorni attendere qualche secondo prima dell’accensione per dare modo all’aria esistente nelle tubazioni di uscire. Per apparecchi dotati di accensione elettronica agire come segue: — premere e ruotare la manopola in senso antiorario fino alla piccola stella ★ — azionare l’accensione premendo l’apposito tasto. Per i piani cottura dotati di accensione automatica è sufficiente premere e ruotare la manopola fino alla piccola stella ★ Il generatore produrrà una serie di scariche fintanto che è mantenuta la pressione sulla manopola. Se la fiamma non si accende entro 5 secondi riportare la manopola in posizione 0 e ripetere l’operazione. Per i modelli dotati di rubinetto con sicurezza (che interrompono il flusso del gas in caso di spegnimento accidentale della fiamma) i bruciatori vengono accesi come sopra descritto, facendo attenzione a mantenere premuta a fondo la manopola per circa 5-6 secondi dopo l’accensione della fiamma. Trascorso tale tempo, necessario al dispositivo di sicurezza per inserirsi, la fiamma risulterà permanente. ATTENZIONE: prima di accendere i bruciatori accertarsi che essi siano ben alloggiati nelle loro sedi e non interferiscano con le candele di accensione. Per una migliore utilizzazione dei bruciatori, si raccomanda di usare pentole a fondo piatto di diametro adatto al bruciatore prescelto. Consultare le figure a pagina 1 e 2. Piano cottura tipo A;B;C;D;E;F;G;H;I. A;B;C;D;E;F;G;H;I. A;B;C;D;E;F;G; H;I. A;B;C;D; E;F;G;H;I.

Tipo di bruciatore Bruciatore anteriore dx Bruciatore anteriore sx Bruciatore posteriore dx Bruciatore posteriore dx Bruciatore posteriore sx Bruciatore posteriore sx Bruciatore cx Bruciatore cx Piastra radiante cx Ø pentola (cm) 12÷18 12÷18 18÷24 24÷26 24÷26 18÷24 24÷28 24÷28 pentola rett. Max 18,5x33; min 15x24 non superare le dimensioni della piastra radiante Nel caso di tegami o pentole di piccolo diametro (caffettiere, teiere, ecc.), si dovrà regolare la potenza del bruciatore interessato accertandosi che la fiamma lambisca il fondo del tegame senza fuoriuscirne. Non è consentito l’uso di tegami con fondo concavo o convesso. Fig. 9

Una volta effettuata la nuova regolazione gas sostituire sulla cassetta del vostro apparecchio la vecchia etichetta di taratura con quella corrispondente al nuovo gas. L’etichetta è data in dotazione.

AVVERTENZA: Nel caso di una estinzione accidentale della fiamma del bruciatore, chiudere la manopola di comando e non ritentare l’accensione se non dopo almeno 1 minuto. Prima di chiudere il coperchio, al fine di salvaguardare il cristallo temperato da eccessivi sbalzi termici, è indispensabile attendere che piastre elettriche e bruciatori si siano raffreddati. Se col passare del tempo i rubinetti del gas dovessero indurirsi è necessaria una nuova lubrificazione con apposito lubrificante. Tale operazione dovrà essere effettuata esclusivamente dal Servizio Assistenza. Alcuni modelli hanno in dotazione una piccola bistecchiera, essa è da utilizzare esclusivamente sul bruciatore SEMIRAPIDO. Per i piani cottura dotati della piastra elettrica “ausiliaria” (Ø 80 mm) è dato in dotazione un ripiano forato da alloggiare esclusivamente sulla piastra stessa. Tale ripiano non deve mai essere utilizzato sui fuochi a gas. Attenzione: per le versioni dotate di piastra elettrica “ausiliaria” la scelta dei recipienti è da effettuarsi solo dopo aver letto il paragrafo “Uso delle piastre elettriche”.

Per il miglior funzionamento ed il minor consumo di energia, regolare la posizione delle manopole delle piastre elettriche attenendosi ai consigli della tabella seguente. POTENZA DELLE PIASTRE ALLE DIVERSE POSIZIONI DELLE MANOPOLE Posizioni

FORTE Cotture più impegnative, omlette, bistecche, trippa...

VIVO Tenere in caldo un piatto, burro fuso, cioccolata... Cottura a fuoco lento, besciamella, stufato, riso al latte, uova al piatto... Legumi secchi, surgelati, frutta, acqua bollente... Bistecche, cotolette, fritture... L’inserimento della piastra è segnalato dall’apposita spia. L’accensione della piastra elettrica ausiliaria (Ø 80 mm), nei modelli ove prevista, si ottiene premendo l’apposito tasto 0/I. Questa piastra elettrica ha una sola posizione di funzionamento. Nell’uso delle piastre elettriche si raccomanda di utilizzare solo recipienti con fondo perfettamente piatto e con il diametro più vicino a quello della piastra prescelta e comunque mai inferiore ad esso (fig. 12). Si consiglia di asciugare bene il fondo dei recipienti, di evitare trabocchi dovuti all’ebollizione e di non lasciare mai le piastre accese senza pentola o con pentola vuota. Figura 10 - posizione a riposo La bistecchiera a riposo deve essere posizionata come in figura 10.

Fig. 10 Figura 11 - posizione in funzionamento

• La bistecchiera deve essere alloggiata solo sui bruciatori anteriori. La posizione corretta, come in figura 11, è garantita da un incastro con le griglie.
• Questa bistecchiera è stata progettata per la cottura diretta di alimenti, quindi non appoggiare pentole, tegami, caffettiere ecc...
• ATTENZIONE: La bistecchiera raggiunge temperature elevate, dopo l’utilizzo deve essere movimentata esclusiFig. 11 vamente con l’accessorio in dotazione.

MANUTENZIONE E PULIZIA

Prima di effettuare qualsiasi operazione si deve staccare la spina dalla presa di corrente o togliere la corrente a mezzo dell’interruttore generale dell’impianto elettrico. Prima di effettuare la pulizia è necessario attendere che l’apparecchio si raffreddi, quindi lavare le parti smaltate, verniciate o cromate, con acqua tiepida e sapone o detersivo liquido non corrosivo. Per le parti in acciaio usare alcool o le apposite soluzioni esistenti in commercio. Per pannelli e profili in alluminio usare cotone o panno imbevuto di olio di vasellina o di semi. Pulire e passare con l’alcool. Durante le operazioni di pulizia non usare mai abrasivi, detersivi corrosivi, candeggina o acidi. Evitare di lasciare sulle parti smaltate, verniciate o in acciaio inox sostanze acide o alcaline (succo di limone, aceto, ecc.).

I bruciatori vanno puliti con acqua saponata; se si vuole conferire loro l’originale brillantezza, basta pulirli con i prodotti specifici per le leghe di alluminio. Dopo ogni pulitura asciugare perfettamente i bruciatori e ricollocarli nelle loro sedi. È indispensabile controllare che il rimontaggio avvenga in modo perfetto, in quanto un non corretto posizionamento dei componenti può essere causa di gravi anomalie nella combustione. MATRICOLA DEL PRODOTTO. Dove si trova? È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola posta sotto ad un bruciatore del piano. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica In caso di mancato funzionamento del piano vi consigliamo di: — verificare il buon inserimento della spina nella presa di corrente; — verificare che l’afflusso di gas sia regolare. Nel caso non si individui la causa di mal funzionamento: spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica. CERTIFICATO DI GARANZIA: cosa fare? Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, fino a 24 mesi decorrenti dalla data di consegna del bene. Il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione. Il Servizio di Assistenza Tecnica Autorizzato, verificato il diritto all’intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi che sono totalmente gratuiti. Le griglie e i piattelli cromati: Le griglie e i piattelli cromati tendono a scurirsi con l’uso. Questo è un fenomeno del tutto normale ed inevitabile, ma non compromette assolutamente la funzionalità del piano. Sono tuttavia disponibili su richiesta, presso il Vostro rivenditore od i nostri Centri di Assistenza Tecnica, i ricambi. ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come? Il coperchio è disponibile a richiesta come dispositivo opzionabile. Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell’apparecchio sino a 5 anni e così, in caso di guasto, non pahare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 0392086811. ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi? Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo apparecchio presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra. COPERCHIO Prima di chiudere il coperchio, al fine di salvaguardare il cristallo temperato da eccessivi sbalzi termici, è indispensabile attendere che piastre elettriche e bruciatori si siano raffreddati. È necessario eliminare tutti i prodotti causati da tracimazione dalla superficie del coperchio prima di aprirlo. UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto direttamente, con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.

La Casa Costruttrice non risponde delle possibili inesattezze imputabili a errori di stampa o di trascrizione, contenute nel presente opuscolo. Si riserva di apportare ai propri prodotti quelle modifiche che ritenesse necessarie o utili, anche nell’interesse dell’utenza, senza pregiudicare le caratteristiche di funzionalità e sicurezza.
